接插件 耳机插座 USB DC电源输入插座 串口母口

电源适配器常用DC线接头表
电源适配器的输出插头有好几种，大小不同，也就是直径不同，有标准的，每个规格的DC座、插头都有标准的额定电压与电流。

也就是最大电流与绝缘电压。

只要大于你的实际电压电流即可。

如果超过这个范围，那么可能会氧化、发热等。

还有接触电阻、绝缘电阻、拔插力等等这些倒是次要。

这个是分内外径的，外径2.5MM的，业内称为“普通口”外径1.7MM的，业内称为“小口”还有外径3.0MM的。

不同品牌的本子是不一样的。

2.5mm是最常见的了。

一般比较多的就直径3.5的，也有一些是专利，所以会在大小，PIN长短上做一些文章!一般来讲市面上使用的液晶显示器大都是内置电源适配器的，电源线都是标准的D型口，线缆只起一个导线的作用，部分特殊型号的产品，比如一些超簿的或是部分专业显示器，还有一些老式他们有用的是笔记本一样的外置电源适配器，接口大小一般是电源的功率而有不同。

深圳森树强是一家专业的集成电路研发、生产、销售、服务于一体的高新技术企业，不仅拥有国际研发团队、更是在电源外观设计，工艺设计，可靠性设计方面拥有众多核心技术，可根据客户提供要求定制内容，参数，AC线、插脚、DC接口、DC线长度和直径等。

也可以参考电源适配器常用DC线接头表。

各种接插件类型及识别在电子领域中，接插件是指用于连接电路或设备的插头和插座。

它们可以根据用途和特性进行分类和识别。

下面将介绍各种接插件类型及其识别方法。

1.电源插头和插座：这是用于连接电器设备与电源的插头和插座，常见的有国际通用的两脚插头（如C型、J型）和三脚插头（如NEMA5-15）等。

电源插头和插座通常具有特定形状和大小，以确保正确的配对连接，并且可能有额外的安全功能，如接地插头。

2.通信插头和插座：3.视频/音频插头和插座：用于连接视频和音频设备的插头和插座。

其中最常见的是耳机插头（如3.5mm）和音频/视频插头（如RCA）。

此外，还有HDMI插头、VGA 插头、DisplayPort插头等。

4.数据插头和插座：用于连接数据设备的插头和插座。

最常见的是USB插头和插座，有多种型号，如USB-A、USB-B、Micro USB、USB-C等。

此外，还有FireWire 插头、eSATA插头等。

5.扩展插头和插座：用于扩展设备连接的插头和插座。

最典型的例子是电源延长线，它具有一个插头和一个插座，可以将电源连接延长到较远的位置。

同样，还有USB延长线、音频延长线等。

6.传感器插头：用于连接传感器设备和测量仪器的插头和插座。

传感器插头的类型和形状各异，通常根据具体的传感器应用来设计和识别。

7.电池插座：用于连接电池和电池充电设备的插头和插座。

不同类型的电池有不同的插头和插座设计，以保证正确的连接和充电。

除了以上列举的常见接插件类型，还有许多其他特定的插头和插座，如芯片编程插头、模块连接插头等。

要识别接插件类型，可以根据以下方式进行：1.外观形状：不同类型的接插件通常具有特定的形状和结构，可以根据外观来初步判断其类型。

2.引脚数量和排列：接插件的引脚数量和排列方式也是一个重要的识别依据。

不同类型的接插件具有不同数量和排列的引脚，可通过引脚数量和位置的对比来识别插头和插座。

3.标记和标识：很多接插件上会标有型号、规格或标识，通过阅读这些标记可以找到相应的说明书，进一步确认其类型和用途。

各种接插件类型及识别
结构清楚，无语法错误，完整性高，文档通俗易懂。

一、概述
接插件是电子产品中贯穿始终的重要组成部分，它不仅用于承担连接设备的功能，还能提供电缆之间信号的传导。

接插件的类型繁多，小到普通的USB充电线，大到专业的电力插座，不同类型的接插件都有它独特的功能，为了能方便的识别不同的接插件，我们需要学会通过外形形状和不同的元件来进行识别。

二、常见接插件类型
1、话筒插座：话筒插座是一种比较特殊的接插件，它主要用于电子设备中接受话筒信号的输入，一般情况下话筒插座带有三个插孔，分别为左声道、右声道和地线，它们之间有一定的距离，视频设备上还会有同轴接口，用来接收同轴讯号的输入。

2、USB插槽：USB插槽是一种非常常见的接插件，它拥有独特的外形形状，通常用于电脑的数据传输和充电应用，目前市场上的USB插槽分为标准型和小型型两种，标准型主要用于普通的数据传输以及充电，而小型型则主要用于便携式设备的充电。

电脑音频接口指南了解各种类型的接口和应用电脑音频接口指南——了解各种类型的接口和应用随着科技的不断发展，电脑已经成为了人们日常生活中重要的工具之一。

我们使用电脑来办公、学习、娱乐等，而音频接口就是实现这些功能中不可或缺的一部分。

本文将为您介绍电脑音频接口的类型以及它们的应用。

一、USB接口（Universal Serial Bus）USB接口是目前应用最为广泛的接口之一。

它具有插拔方便、传输速度快、兼容性强的特点，在电脑的音频设备连接中扮演着重要角色。

1. USB-A接口USB-A接口是最常见的一种USB接口，可以连接各类音频设备，如麦克风、音箱、耳机等。

其传输速率较快，适用于要求较高音质的音频设备连接。

2. USB-C接口USB-C接口是一种新兴的USB接口，具有更小的体积和更高的传输速度。

它逐渐在新一代电脑及智能设备中普及，同时也支持音频输出和输入功能，可以连接各类外部音频设备。

二、3.5mm耳机接口（Audio Jack）3.5mm耳机接口是电脑中最常用的音频接口之一，也被称为音频插孔。

它通常用于连接耳机、麦克风、音箱等设备，具有广泛的兼容性。

1. 分离式耳麦接口一般来说，3.5mm耳机接口包含一组用途不同的插孔，包括用于连接耳机的耳机插孔和用于连接麦克风的麦克风插孔。

这种分离式耳麦接口常见于电脑及一些音乐播放设备中，使用户可以同时使用耳机和麦克风。

2. 统一式耳机接口为了方便用户的操作，有些设备使用统一式耳机接口，即一个接口同时支持音频输出和输入功能。

这种接口通常带有一个带有麦克风标志的四段接线插头，可以用来连接带有麦克风的耳机、耳麦一体机等设备。

三、HDMI接口（High Definition Multimedia Interface）HDMI接口是一种数字传输接口，主要用于高清音视频信号的传输。

它在电脑连接显示器或电视的音频输出中起到重要作用。

1. HDMI Type-A接口HDMI Type-A接口是最常见的一种HDMI接口，用来传输高质量的音频和视频信号。

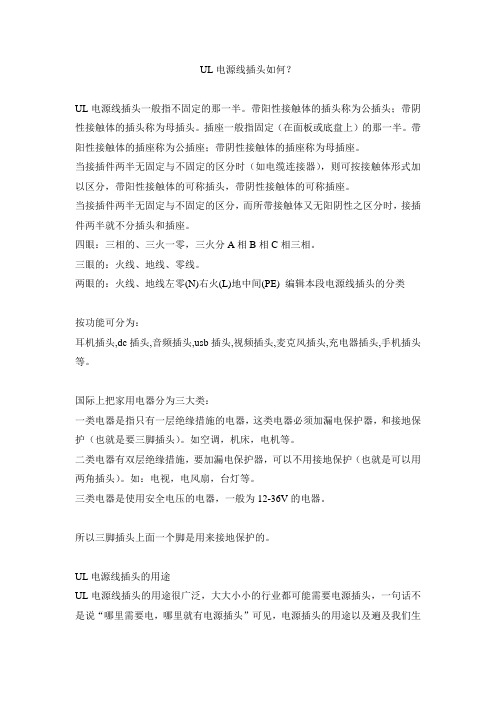

UL电源线插头如何？UL电源线插头一般指不固定的那一半。

带阳性接触体的插头称为公插头；带阴性接触体的插头称为母插头。

插座一般指固定（在面板或底盘上）的那一半。

带阳性接触体的插座称为公插座；带阴性接触体的插座称为母插座。

当接插件两半无固定与不固定的区分时（如电缆连接器），则可按接触体形式加以区分，带阳性接触体的可称插头，带阴性接触体的可称插座。

当接插件两半无固定与不固定的区分，而所带接触体又无阳阴性之区分时，接插件两半就不分插头和插座。

四眼：三相的、三火一零，三火分A相B相C相三相。

三眼的：火线、地线、零线。

两眼的：火线、地线左零(N)右火(L)地中间(PE) 编辑本段电源线插头的分类按功能可分为：耳机插头,dc插头,音频插头,usb插头,视频插头,麦克风插头,充电器插头,手机插头等。

国际上把家用电器分为三大类：一类电器是指只有一层绝缘措施的电器，这类电器必须加漏电保护器，和接地保护（也就是要三脚插头）。

如空调，机床，电机等。

二类电器有双层绝缘措施，要加漏电保护器，可以不用接地保护（也就是可以用两角插头）。

如：电视，电风扇，台灯等。

三类电器是使用安全电压的电器，一般为12-36V的电器。

所以三脚插头上面一个脚是用来接地保护的。

UL电源线插头的用途UL电源线插头的用途很广泛，大大小小的行业都可能需要电源插头，一句话不是说“哪里需要电，哪里就有电源插头”可见，电源插头的用途以及遍及我们生活的各个角落。

美式UL电源线种类：NISPT-2双层绝缘扁线、SPT-1W单层绝缘带凹槽扁线、SJTW防水电源线、SJTO 防油电源线等。

美式UL电源线插头(5张)NISPT-2：NISPT表示双层绝缘，-2表面两芯线，线芯绝缘，外层绝缘；XTV和SPT：表示单层绝缘层，-2表面两芯线（线体带凹槽，外层绝缘直接包铜芯导体）；SPT-3：表示单层绝缘带地线，-3表示三芯线（线体带凹槽，中间的为地线为双层绝缘）；SPT和NISPT均为偏线，SVT为圆线双层绝缘。

常用接插件型号（图文）2.54间距的叫SCN2.0间距的叫SAN端子187端子护套2个4.2间距公壳型号5557 母壳PH2.0XH-8PFD-14P 2.54间距CH3.96VH3.96ZH(1.5间距)EL特指4.5间距，SM指2.54间距DG1000-2P接插件LED显示屏/LED显示屏散件/P10半户外/16P排线压头FC-16P接插件接插件2.54间距2*40P 双排针双排直针5.08-301-2P 接插件针座端子接插件SM 脚距2.54 线1007公端子接插件2.8插簧插片2.8MM 铜XH-2.54-2P接插件1+1接插件VH3.96-2P接插件DC3-10P接插件接插件间距4.5MM 对插接插件接插件焊接式公头DB25接插件EL 2P 条形连接器接插件CH3.96-5P接插件RS232串口DB9母头DB9孔全铜接插件标准6.3MM 插簧插片护套0.5元/套冷压接线端子5.0MM 两位接插件2.54单排针，1*40P 排针接插件2.54MM接插件焊接式公头DB37 蓝色PH2.0mm胶壳、针座、端子连接器、接插件系列XH2.54-3P接插件插件座间距2.54MMfc-16P接插件KF/DG1000-2p 接插件/接插座/接线端子脚间距10MM接插件杜邦线20CM1P-1P2P接插件(脚间距5.08mm)DC3-10P 接插件下载座JST对插接插件母壳2P（10个MOG接插件l连接器2.0MM PH-2A针座(插座2.8端子型车用连接器接插件线缆连接器连接件对接2线串口头接插件DR9针式板载式焊接式弯针插座(母头) RS232杜邦（间距2.0mm）双排胶壳，针座，端子连接器、接插件系列接插件KF2510-6P 间距2.54接插件一套包括：头子+座子+簧片适配器适配座转换座PLCC44转DIP40 PLCC-44芯(贴片)接插件航空插头连接器GX16-2T（2芯）接插件接插件测试插头插座十字插香蕉插0.9元一对红色4.8接插件铜件两只脚焊板插片公端子接插件6.3插簧插片6.3MM 铜HT3.96-10P橙色,接插件DB25 公头/针二排25芯接插头接插件FC-8P 排线头接插件2.54间距一套6.3插簧接插件铜件接插件白色插座2510-3芯直脚KF2510端子接插件端子2.54MM冷压头簧片5557 连接件接插件8孔连线器插座塑料连接件对插件DC3-20P接插件6.3-4 (6.3端子）型车用连接器接插件接线器4线连接件XH2.54-2P接插件间距2.54MM 一套接插件XH2.54-10P 座子+线线长20CM接插件KF-4P 拔插式接线端子KF2EDG 间距5.08MM 一套弯针SM-2P 对插锁紧接插件一套公壳+母壳+公簧片+母簧片USB A母连接头A母插座USB接插件XH2.54-5P接插件,连接器,针距2.54MM 端子座+插头+簧片一套PLCC 32贴片插座接插件连接器4.8直插/插簧/插片/对插件/单线连接器/单线接插件航空插头/GX16-2芯/一套/ 电缆连接器接插件【不锈钢】16型高品质航插航空插头航空插座接插件电连接器8芯防水对接端子防水对插连接器汽车防水接插件密封防水对插端子1套大号皮套鳄鱼夹电子接插件接线夹连线夹香蕉插座香蕉插头香蕉接头接插件测试接头B101连接器2.8端子型/车用连接器/接插件/空中对接/摩托车6PBNC插座铜镀金针BNC反接头Q9头反接焊接方式摄像机视频接插件6.3多孔接插件电子连接件车用电器连接插头插座3孔4+1接插件双皇冠接插件－MINI USB座贴片迷你MINI-5P 铁LED显示屏/LED显示屏散件/P10半户外/16P排线压头FC-16P接插件接插件杜邦线20CM8P-8P香蕉插头质量好连接头测试头接插件DIY电子实验制作配件连接器接插件SCSI68PIN双母头连接线接插件6.3带护套接插件铜件连接器TJC3 2.54 XH-2AW(2位弯脚插座/90度)批发P48-26芯大电流航空插头接头电缆接插件SM2.5-3P公母对接胶壳，端子，条形连接器，接插件，黑色，1套弯针XH2.54-2P接插件间距2.54MM 一套：插头+弯插座+端子20MOG 电源插头接插件电源座仅供个人用于学习、研究；不得用于商业用途。

计算机常见外部接口图解3.5mm插头USB接口串口VGA接口网卡（LAN）接口并口电脑内数据接口IEEE1394接口eSATA接口Micro-USBDVIHDMI3.5mm插头最常见的立体声耳机分三层，也有两层的，每一层都有对应的功能，要DIY的话一定要分层。

标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。

最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。

由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。

USB接口USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-USB接口定义图USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT-绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+黑色－地线： GND、GroundUSB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地USB接口定义图USB全称是Universal Serial Bus，USB支持热插拔，即插即用的优点，所以USB接口已经成为电脑外设最主要的接口方式。

接线端子插接插件和各类连接器的基础知识LT触点-触点是接线端子真正起作用的功能部分。

它们是彼此接触的金属部件，形成电气导通的连接。

这里也往往是导致连接不良的地方：触点可能变脏或氧化、或者金属弹片的弹性随时间蠕化变小而将导致触点松脱或连接不可靠。

ADH8066 mating connector该连接器上的触点清晰可见。

间距–许多连接器由重复排列的一组触点组成。

连接器的间距是从一个触点的中心到下一个触点的中心的距离。

这一点很重要，因为有许多接线端子外观和触点看起来非常相似，但间距可能不同，所以往往一个型号系列的端子仅仅因为这个参数不同而不同，因此在不知道此参数情况下，很容易在购买了不能配对连接端子。

.1″ pin header connector examples标准Arduino上标题的引脚间距为0.1英寸。

插拔次数–接线端子的使用寿命都是有限的，每次接上和断开接线端子都会导致部分磨损。

数据表通常以插拔次数这一指标来表示其使用寿命，使用不同技术的接线端子插拔次数差别很大。

USB连接器可能具有数千或数万次插拔的寿命，而设计用于消费电子产品内部的板对板连接器可能会被限制为数十次插拔的寿命。

选择适合应用场景寿命的接线端子非常重要。

Connector for GS406 GPS module GS406 GPS模块的匹配连接器。

该连接器的数据表显示该零件的插拔次数是50次。

安装方法–这个可能会让人有些困惑。

术语“安装”指以下几种情况：连接器如何在使用中安装（安装在面板上，自由悬挂着，电路板安装），连接器相对于其附件的角度（直角或直角），它如何机械连接（焊片焊接，表面贴片焊接，通孔焊接）。

我们将用示例对接线端子中的安装方法进一步讨论。

Compari son of different mounting methods for barrel-type connectors比较三种相同管连接器的不同安装方法：（从左到右）电路板板安装，内联电缆安装和板面安装。

dc公母头规格大全5＊.52.1DC防水公母插头线 DC5521防水公母插头余姚市一鸿电器厂——专业生产供应各种规格的dc线生产供应弯头直头dc线、2芯弯头直头dc线生产供应01公插01母插01公头01母头01公母插头线余姚市一鸿电器厂公司专业生产各种规格的dc线。

弹簧线、螺旋线、插头电源线。

音频dc线是一种电子工业产品；线的规格和长度可按照客户的要求定做；价格也是根据实际的参数给予最低价格；且内心有纯铜丝、镀锡丝、漆包丝等.一般用于交流电；七电压不是很大下面就为大；大多用于信号传输等；也有有用于高额电压的；下面为大家讲解dc线的一些基本参数；dc线；dc插头有；6.3x3.1 6x1.46x1.0 4.75x1.72.5x1 2.5x0.75x2.85x2.5 5x2.15x1.4 5x1.03.9x1.3 3.8x1.4 3.8x1.03.5x1.7 3.5x1.4 3.5x1.353.5x1.1 3.4x1.0长见的注塑的有；5.5x2.5 5.5x2.1 3.5x1.73.5x1.5 3.5x1.35 3.5x1.1以上规格理解为；大的数字为外径；小的数字为内径如；5.5x2.1 5.5插头为外径/2.1为插头内径dc插头注塑式可配园线。

扁线、平行线、装配的一般用的都是园线.所谓的01插头一般用于直流电ac电流；可承受300v的电压、电流最大可承受16a外形比较小.外观看起来都是比较好看的；01插头有01公头；01母头；这两对是配套的可以相互对插的且可配各种安规线！dc线一般常用的铜丝有; .09铜丝 0.12铜丝 0.15铜丝 0.16铜丝等在价格方面注塑的比装配的要便宜大的比小的要贵一般注塑的用的比较多、注塑的比较牢固不易散落为什么很多厂家做的dc头不一样呢？价格也相差许多呢？解答；现在市场上出现很低廉的dc头；优势是价格便宜劣势是质量不可靠、其中材料千变万化、所以才会出现价格不一。

1、毫米前置音频插座的结构首先要了解前置音频插座的结构。

根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。

无开关的就没有3，4两个开关端。

2、毫米插头结构毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。

现在二芯插头很少，所以麦克也用三芯插头。

耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。

会不好用。

3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。

下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。

非标准的有二条线：地线和麦克输入，把麦克偏置省了。

非标准1是把插座1、3短接，非标准2是3脚空着。

这两种的把MIC_IN接到JAUD1的1脚是可以使用的。

非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。

4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON 都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。

参考下图：国内的机箱看不到有符合这种标准的前置音频线。

这种标准的音频线会减少干扰，降低噪声。

市场主流低端的6（）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。

这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。

AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。

AC97录音音量控制面板内每个录音设备下面的音量滑动条都是可以调节的。
