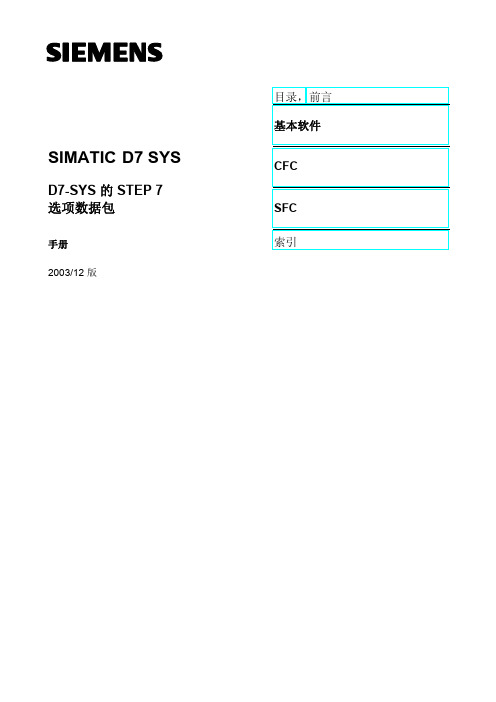

SIMATIC D7 SYS D7-SYS 的 STEP 7 选项数据包

SIMATIC D7 SYS D7-SYS 的 STEP 7 选项数据包

D7-SYS 的 STEP 7 选项数据包 - SIMATIC D7 SYS
ii
2003/12 版
前言
本手册用途 所需基本知识 手册的有效性 其它支持
培训中心
注意
本手册介绍 STEP 7 自动化软件的主要用途和功能，并着重介绍了相应的 技术和驱动控制组件 T400、FM 458-1 DP、SIMADYN D、SIMATIC TDC 或 D7-SYS。
从 STRUC V4.x 到 D7-SYS 的转换 本节中包括了通过 SIMATIC D7-SYS 的引入，已转换成 STRUC V4.x 的基本特性。
基本软件
本节介绍 STEP 7 自动化软件的基本用途及功能。对于首次使用者而言， 可提供有关配置、编程和调试站的概述。
使用基本软件时，您可以访问在线帮助，它将在使用软件的具体问题上为您 提供支持。
指南
自动化与驱动器， 服务与支持
作为首次用户，建议按如下步骤使用本手册：
• 请先阅读第一节关于如何使用软件的内容，以了解部分术语和基本操作 步骤。
• 接下来，如果要执行特定的处理步骤（例如装载程序），请使用本手册 的特定章节。
如果已经执行了一个小项目，并获得了一些经验，则可阅读本手册的单个 章节以便深入地理解某个特定主题。
• Intranet： http://info-tc.erlm.siemens.de/
本手册的用户部分不包含任何带有各自描述的详细信息/说明，仅提供基 本步骤。有关软件中对话框及其处理方式的更多详细信息，将在相应的
在线帮助中进行说明。
D7-SYS 的 STEP 7 选项数据包 - SIMATIC D7 SYS
本部分介绍装配和编程 SIMATIC TDC/SIMADYN D 控制系统的快速入门方 法。特别适用于首次使用控制系统的用户。

西门子STEP7-使用


2021/10/10
11
（5）点击CPU-300，双击CPU-315-2DP,在下拉菜单中选中一个，将其拖 到机架的第2个槽，注意准确的编号。一个组态PROFBUS-DP的窗口将弹出。 在Address中选择分配想要的DP地址。默认为2。
2021/10/10
12
（6）点击SUBNET的NEW按钮，生成一个PROFEIBUS NET的窗口将弹出。 点中NETWORK SETTING页面，可以在这里设置PROFEIBUS的参数，包 括速率、协议类型等。
使用菜单命令“File”一“Delete”，可删除一个项目。使用菜单命 令“Edit"一“Delete”，可删除项目中的一部分，如站、程序、块等。
3.2 通信设置
在“SIMATIC Manager”窗口选中菜单“Options”一“Set
PG/PC Interface”，打开“Set PG/PC Interface”对话框，点击对话
2021/10/10
41
2021/10/10
42
2021/10/10
43
一个编辑完成的程序图如下图所示。
用户生成的变量表（VAT）在调试用户程序时用于监视和修改变量。系 统数据块(SDB)中的系统数据含有系统组态和系统参数的信息，它是用户进 行硬件组态时提供的数据自动生成的。
2021/10/10
存盘完成后，点击“Download”图标，或选择“PLC”一“Download” 就可以把设定组态下载到CPU。
2021/10/10
26
2021/10/10
27
2021/10/10
28
2021/10/10
29
2021/10/10
30

西门子 SIMATIC 组态硬件和通讯连接， STEP 7 V5.3 版本 手册


更多支持
如果有任何技术问题，请联系西门子代表或代理商。 您可以在下列网页中查找联系人： /automation/partner
培训中心
西门子提供了很多培训教程，帮助您熟悉 SIMATIC S7 自动化系统。请联系当地的 培训中心，或位于德国纽伦堡(D 90327)的培训总部，以获取详细信息。 电话： 网址： +49 (911) 895-3200.
在线帮助中的主题“新增内容？”中极好地概括和介绍了最新的 STEP 7 新内容。
组态硬件和通讯连接，STEP 7 V5.3 版本 A5E00446503-01
iii
前言
STEP 7 文档包
本手册是文档包“STEP 7 基本信息”的一部分。 下表显示了 STEP 7 文档的总览：
文档 STEP 7 基础信息 • • • • • • STEP 7 V5.3，使用入门手册 使用 STEP 7 V5.3 编程 组态硬件和通讯连接，STEP 7 V5.3 版 本 从 S5 到 S7，变频器手册 用于 S7-300/400 的梯形图(LAD)/功能 块图(FBD)/语句表(STL)手册 S7-300/400 的标准功能及系统功能 提供了参考信息，并描述了编程语 6ES7810-4CA07-8BW1 言 LAD、FBD、STL、标准功能以 及系统功能，扩充了 STEP 7 基础 信息的范围。 用途 订货号
亚洲/澳洲(北京) 技术支持和授权
当地时间： 周一至周五， 8:00 - 5:00 PM 电话： 传真： +86 10 64 75 75 75 +86 10 64 74 74 74 格林威治 标准时间： +8:00
