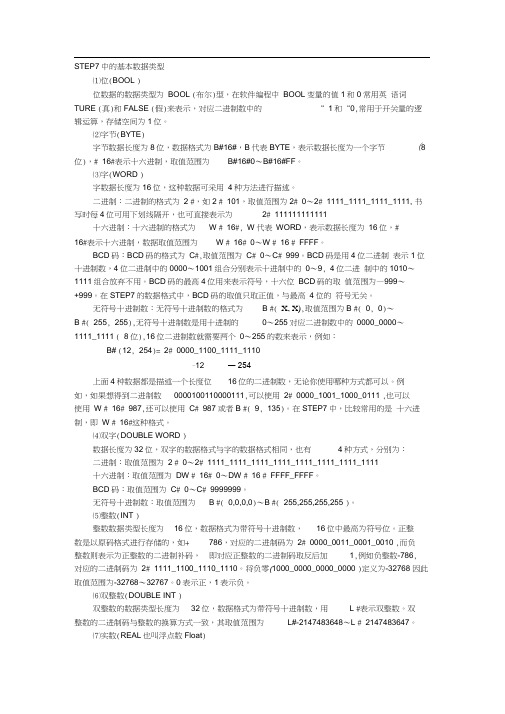

STEP7中的基本数据类型⑴位(BOOL )位数据的数据类型为BOOL (布尔)型，在软件编程中BOOL变量的值1和0常用英语词TURE (真)和FALSE (假)来表示，对应二进制数中的“ 1和“0,常用于开关量的逻辑运算，存储空间为1位。
⑵字节(BYTE)字节数据长度为8位，数据格式为B#16#，B代表BYTE，表示数据长度为一个字节(8位)，# 16#表示十六进制，取值范围为B#16#0〜B#16#FF。
⑶字(WORD )字数据长度为16位，这种数据可采用4种方法进行描述。
二进制：二进制的格式为 2 #，如2 # 101，取值范围为2# 0〜2# 1111_1111_1111_1111, 书写时每4位可用下划线隔开，也可直接表示为2# 111111111111十六进制：十六进制的格式为W # 16#, W代表WORD，表示数据长度为16位，#16#表示十六进制，数据取值范围为W # 16# 0〜W # 16 # FFFF。
BCD码：BCD码的格式为C#,取值范围为C# 0〜C# 999。
BCD码是用4位二进制表示1位十进制数，4位二进制中的0000〜1001组合分别表示十进制中的0〜9, 4位二进制中的1010〜1111组合放弃不用。
BCD码的最高4位用来表示符号，十六位BCD码的取值范围为—999〜+999。
在STEP7的数据格式中，BCD码的取值只取正值，与最高4位的符号无关。
无符号十进制数：无符号十进制数的格式为 B #( X, X),取值范围为B #( 0, 0)〜B #( 255, 255),无符号十进制数是用十进制的0〜255对应二进制数中的0000_0000〜1111_1111 ( 8位),16位二进制数就需要两个0〜255的数来表示，例如：B# (12, 254)= 2# 0000_1100_1111_1110_12 ― 254上面4种数据都是描述一个长度位16位的二进制数，无论你使用哪种方式都可以。

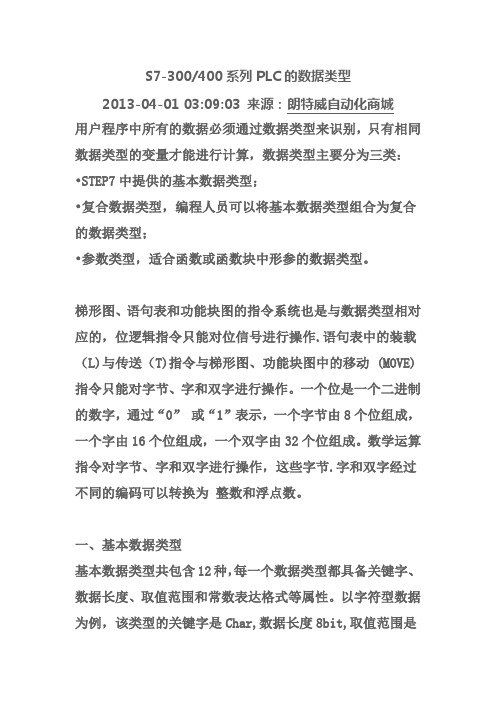

S7-300/400系列PLC的数据类型2013-04-01 03:09:03 来源：朗特威自动化商城用户程序中所有的数据必须通过数据类型来识别，只有相同数据类型的变量才能进行计算，数据类型主要分为三类：•STEP7中提供的基本数据类型；•复合数据类型，编程人员可以将基本数据类型组合为复合的数据类型；•参数类型，适合函数或函数块中形参的数据类型。
梯形图、语句表和功能块图的指令系统也是与数据类型相对应的，位逻辑指令只能对位信号进行操作.语句表中的装载（L)与传送（T)指令与梯形图、功能块图中的移动 (MOVE)指令只能对字节、字和双字进行操作。
一个位是一个二进制的数字，通过“0”或“1”表示，一个字节由8个位组成，一个字由16个位组成，一个双字由32个位组成。
数学运算指令对字节、字和双字进行操作，这些字节.字和双字经过不同的编码可以转换为整数和浮点数。
一、基本数据类型基本数据类型共包含12种，每一个数据类型都具备关键字、数据长度、取值范围和常数表达格式等属性。
以字符型数据为例，该类型的关键字是Char,数据长度8bit,取值范围是ASCII字符集，常数表达格式为两个单引号包含的字符，如‘A’。
STEP7基本数据类型的关键字、长度、取值范围和以常数为例子的表示方法见表5-1。
下面简单介绍不同数据类型数据的表示方法：(1)WORD (字）一个WORD包含16个位，以二进制编码表示一个数值时，将16个位分为4个组，每个组4个位，组合表示数值中的一个数字或符号位，例如以十六进制表示数值W#16#1234 的方法如图5-2所示，使用十六进制表示数值时没有符号位，所以十六进制表示的数值不可能有负值。
以BCD码表示+123方法如图5-3所示，BCD码通常表示时间格式数值，与十六进制表示方法相比较，BCD码带有符号位，数值中不能含有A、B、C、D、E、F等十六进制数字。
计数器C同样使用BCD码表示，但是不识别符号位，例如+123和-123表示计数器的值相同，都是C#123。
Step7-数据类型详细说明总结汇总STEP7中的基本数据类型⑴位（BOOL）位数据的数据类型为BOOL（布尔）型，在软件编程中BOOL 变量的值1和0常用英语词TURE（真）和FALSE（假）来表示，对应二进制数中的“1”和“0”，常用于开关量的逻辑运算，存储空间为1位。
⑵字节（BYTE）字节数据长度为8位，数据格式为B#16#，B代表BYTE，表示数据长度为一个字节（8位），＃16＃表示十六进制，取值范围为B#16#0～B#16#FF。
⑶字（WORD）字数据长度为16位，这种数据可采用4种方法进行描述。
二进制：二进制的格式为2＃，如2＃101，取值范围为2＃0～2＃1111_1111_1111_1111，书写时每4位可用下划线隔开，也可直接表示为2＃111111111111。
十六进制：十六进制的格式为W＃16＃，W代表WORD，表示数据长度为16位，＃16＃表示十六进制，数据取值范围为W ＃16＃0～W＃16＃FFFF。
BCD码：BCD码的格式为C＃，取值范围为C＃0～C＃999。
BCD码是用4位二进制表示1位十进制数，4位二进制中的0000～1001组合分别表示十进制中的0～9，4位二进制中的1010～1111组合放弃不用。
BCD码的最高4位用来表示符号，十六位BCD码的取值范围为－999～+999。
在STEP7的数据格式中，BCD码的取值只取正值，与最高4位的符号无关。
无符号十进制数：无符号十进制数的格式为B＃（×，×），取值范围为B＃（0，0）～B＃（255，255），无符号十进制数是用十进制的0～255对应二进制数中的0000_0000～1111_1111（8位），16位二进制数就需要两个0～255的数来表示，例如：B#（12，254）＝2＃0000_1100_1111_111012 254上面4种数据都是描述一个长度位16位的二进制数，无论你使用哪种方式都可以。
S t e p7-数据类型详细说明总结汇总STEP7中的基本数据类型⑴位（BOOL）位数据的数据类型为BOOL（布尔）型，在软件编程中BOOL变量的值1和0常用英语词TURE （真）和FALSE（假）来表示，对应二进制数中的“1”和“0”，常用于开关量的逻辑运算，存储空间为1位。
⑵字节（BYTE）字节数据长度为8位，数据格式为B#16#，B代表BYTE，表示数据长度为一个字节（8位），＃16＃表示十六进制，取值范围为B#16#0～B#16#FF。
⑶字（WORD）字数据长度为16位，这种数据可采用4种方法进行描述。
二进制：二进制的格式为2＃，如2＃101，取值范围为2＃0～2＃1111_1111_1111_1111，书写时每4位可用下划线隔开，也可直接表示为2＃111111111111。
十六进制：十六进制的格式为W＃16＃，W代表WORD，表示数据长度为16位，＃16＃表示十六进制，数据取值范围为W＃16＃0～W＃16＃FFFF。
BCD码：BCD码的格式为C＃，取值范围为C＃0～C＃999。
BCD码是用4位二进制表示1位十进制数，4位二进制中的0000～1001组合分别表示十进制中的0～9，4位二进制中的1010～1111组合放弃不用。
BCD码的最高4位用来表示符号，十六位BCD码的取值范围为－999～+999。
在STEP7的数据格式中，BCD码的取值只取正值，与最高4位的符号无关。
无符号十进制数：无符号十进制数的格式为B＃（×，×），取值范围为B＃（0，0）～B＃（255，255），无符号十进制数是用十进制的0～255对应二进制数中的0000_0000～1111_1111（8位），16位二进制数就需要两个0～255的数来表示，例如：B#（12，254）＝2＃0000_1100_1111_111012 254上面4种数据都是描述一个长度位16位的二进制数，无论你使用哪种方式都可以。
STEP7的基本数据类型及其用法汇总STEP7有3种数据类型：1. 基本数据类型2. 由基本数据类型组合而成的复合数据类型；3. 用来传送FB块和FC块参数的参数数据类型本文首先介绍一下基本数据类型。
STEP7的基本数据类型总共有7种，分别为：位（bit）、字节（Byte）、字（Word）、双字（Double Word）、整型数（INT）、双整型数（DINT）以及实数（REAL）。
1. 位（bit）取值：1、0寻址方式：地址标识符+字节地址+位地址。
图1 基本数据类型：位（bit）2. 字节（Byte）8位二进制数组成一个字节。
其中，第0位为最低位（LSB），第7位为最高位（MSB）。
寻址方式：地址标识符+B+字节地址，其中，'B'即代表字节。
图2 基本数据类型：字节（Byte）3. 字（Word）相邻的两个字节组成一个字，16位。
字用来表示无符号数，范围：[0000,FFFF]16进制，或[0,65535]10进制寻址方式：地址标识符+W+首字节地址，其中，'W'代表字。
图3 基本数据类型：字（Word）4. 双字（Double Word）相邻的两个字组成一个双字，32位。
双字也用来表示无符号，范围：[00000000,FFFFFFFF]16进制寻址方式：地址标识符+D+首字节地址，其中，'D'代表双字。
图4 基本数据类型：双字（Double Word）5. 整型数（INT）整数是有符号数，占16位。
最高位为符号位，0：正数；1：负数。
取值范围为：[-32768,32767]。
6. 双整型数（DINT）双整数也是有符号数，占32位。
最高位为符号位，0：正数；1：负数。
取值范围为：[-2147483648,2147483647]。
7. 浮点数（REAL）标准的浮点数格式如图5所示，占32位。
最高位为符号位，0：正数；1：负数。
图5 基本数据类型：浮点数（REAL）浮点数的优点是用32位的空间可以表示非常大和非常小的数。
STEP7中的基本数据类型W^（BGGL）位数据的数据类型为BOOL （布尔）型，在软件编程中BGGL 变量的值1和0常用英语单词TURE （真）和FALSE （假）来表示，对应二进制数中的“1”和“0”，常用于开关量的逻辑运算，存储空间为1位。
⑵字节（BYTE）字节数据长度为8位，数据格式为B#16#,B代表BYTE, 表示数据长度为一个字节（8位），#16#表示十六进制，取值范围为B#16#0〜B#16#FF。
⑶字（WORD）字数据长度为16位，这种数据可采用4种方法进行描述。
二进制：二进制的格式为2#,如2#101,取值范围为2#0〜2#1111_1111_1111_1111,书写时每4位可用下划线隔开，也可直接表示为2#111111111111。
十六进制：十六进制的格式为W#16#,W代表WORD, 表示数据长度为16位，#16#表示十六进制，数据取值范围为W#16#0〜W#16#FFFF。
BCD码：BCD码的格式为C#,取值范围为C#0〜C #999。
BCD码是用4位二进制表示1位十进制数，4位二进制中的0000〜1001组合分别表示十进制中的0〜9, 4位二进制中的1010〜1111组合放弃不用。
BCD码的最高4位用来表示符号，十六位86口码的取值范围为一999〜+999。
在STEP7的数据格式中，BCD码的取值只取正值，与最高4位的符号无关。
无符号十进制数：无符号十进制数的格式为B#(X, 义)，取值范围为B#(0, 0)〜B#(255, 255),无符号十进制数是用十进制的0〜255对应二进制数中的0000_0000〜1111_1111 (8位)，16位二进制数就需要两个0〜255的数来表示，例如：B# (12, 254)=2#0000_1100_1111_111012 254上面4种数据都是描述一个长度位16位的二进制数，无论你使用哪种方式都可以。
例如，如果想得到二进制数0000100110000111,可以使用2#0000_1001_1000_0111,也可以使用W#16#987,还可以使用C#987或者8#(9,135)。
Step7-数据类型详细说明总结汇总STEP7中的基本数据类型⑴位（BOOL）位数据的数据类型为BOOL（布尔）型，在软件编程中BOOL 变量的值1和0常用英语词TURE（真）和FALSE（假）来表示，对应二进制数中的“1”和“0”，常用于开关量的逻辑运算，存储空间为1位。
⑵字节（BYTE）字节数据长度为8位，数据格式为B#16#，B代表BYTE，表示数据长度为一个字节（8位），＃16＃表示十六进制，取值范围为B#16#0～B#16#FF。
⑶字（WORD）字数据长度为16位，这种数据可采用4种方法进行描述。
二进制：二进制的格式为2＃，如2＃101，取值范围为2＃0～2＃1111_1111_1111_1111，书写时每4位可用下划线隔开，也可直接表示为2＃111111111111。
十六进制：十六进制的格式为W＃16＃，W代表WORD，表示数据长度为16位，＃16＃表示十六进制，数据取值范围为W ＃16＃0～W＃16＃FFFF。
BCD码：BCD码的格式为C＃，取值范围为C＃0～C＃999。
BCD码是用4位二进制表示1位十进制数，4位二进制中的0000～1001组合分别表示十进制中的0～9，4位二进制中的1010～1111组合放弃不用。
BCD码的最高4位用来表示符号，十六位BCD码的取值范围为－999～+999。
在STEP7的数据格式中，BCD码的取值只取正值，与最高4位的符号无关。
无符号十进制数：无符号十进制数的格式为B＃（×，×），取值范围为B＃（0，0）～B＃（255，255），无符号十进制数是用十进制的0～255对应二进制数中的0000_0000～1111_1111（8位），16位二进制数就需要两个0～255的数来表示，例如：B#（12，254）＝2＃0000_1100_1111_111012 254上面4种数据都是描述一个长度位16位的二进制数，无论你使用哪种方式都可以。
