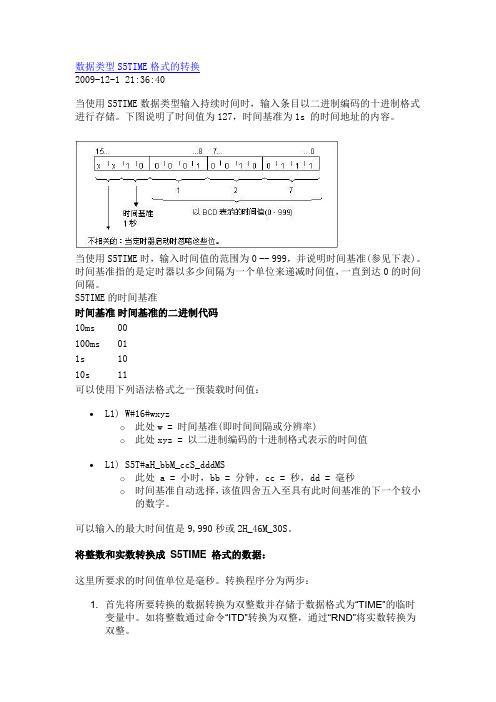

数据类型S5TIME格式的转换2009-12-1 21:36:40当使用S5TIME数据类型输入持续时间时，输入条目以二进制编码的十进制格式进行存储。
下图说明了时间值为127，时间基准为1s 的时间地址的内容。
当使用S5TIME时，输入时间值的范围为0 -- 999，并说明时间基准(参见下表)。
时间基准指的是定时器以多少间隔为一个单位来递减时间值，一直到达0的时间间隔。
S5TIME的时间基准时间基准时间基准的二进制代码10ms 00100ms 011s 1010s 11可以使用下列语法格式之一预装载时间值：•L1) W#16#wxyzo此处w = 时间基准(即时间间隔或分辨率)o此处xyz = 以二进制编码的十进制格式表示的时间值•L1) S5T#aH_bbM_ccS_dddMSo此处 a = 小时，bb = 分钟，cc = 秒，dd = 毫秒o时间基准自动选择，该值四舍五入至具有此时间基准的下一个较小的数字。
可以输入的最大时间值是9,990秒或2H_46M_30S。
将整数和实数转换成S5TIME 格式的数据：这里所要求的时间值单位是毫秒。
转换程序分为两步：1. 首先将所要转换的数据转换为双整数并存储于数据格式为“TIME”的临时变量中。
如将整数通过命令“ITD”转换为双整，通过“RND”将实数转换为双整。
2. 调用STEP 7 标准库中IEC 功能库中的FC40（TIM_S5TI）功能块将上步存储的“TIME”格式的数据转换为“ S5TIME”数据格式的数值。
程序所示为整数到“S5TIME” 数据的转换例程。
L #value_iITDT #tmp_timeCALL FC40IN := #tmp_timeRET_VAL := #time_S5阅读全文(187) | 回复(0)。
STEP7中有关时间、日期的数据类型TIME, DA TE and TIMER in STEP 7SLC A&D CSJune 20041.西门子自动化与驱动产品的在线技术支持 (3)2.如何获得西门子自动化与驱动产品的资料 (4)3.需设备选型及订货 (4)4.西门子技术支持热线 (4)5.西门子自动化产品的其它网站 (5)6.缩写词含义 (5)7.如何使用STEP 7软件的在线帮助 (5)7.1.查找某个关键字或功能 (5)7.2.想了解某个FB/FC的功能及管脚的定义 (6)8.STEP 7中有关时间、日期的数据类型 (8)9.需要相关数据类型的详细描述 (8)10.S5TIME (Time Duration) 的格式及访问 (9)10.1.S5TIME的格式 (9)10.2.通过上位机访问PLC中S5TIME类型的数据 (10)10.3.S5TIME和TIME的转换 (11)11.DATE_AND_TIME的格式 (11)12.STEP 7相关功能块调用例程 (13)13.STEP 7中定时器的使用 (14)13.1.S7 TIMER的使用 (14)13.2.IEC TIMER的使用 (14)14.如何访问CPU的Clock Memory (14)1. 西门子自动化与驱动产品的在线技术支持首先,建议您访问Siemens A&D的产品与技术支持网站http://www4.ad.siemens.de/在主页的Product Support中选择您关心的产品或信息，或利用Search引擎直接输入关键字搜索。
您还可以访问西门子（中国）自动化与驱动集团的主页，如下图所示。
该网站同样可以提供大量的产品和系统的信息。
2. 如何获得西门子自动化与驱动产品的资料首先，建议您通过Siemens A&D的网站搜索并下载。
您还可以致电010-********转3785 /3726索取资料。

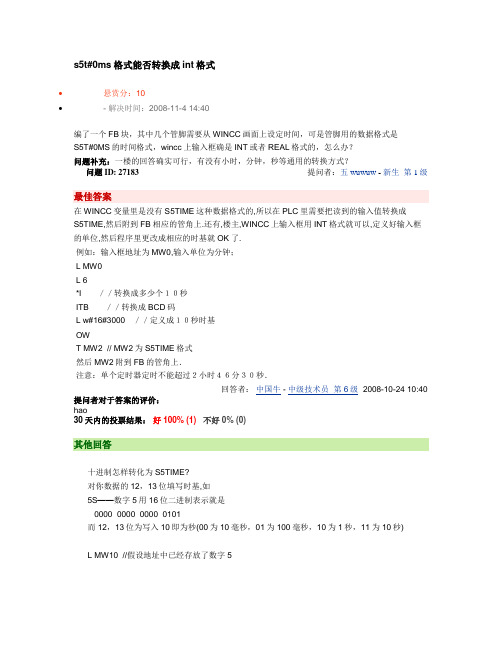

s5t#0ms格式能否转换成int格式∙悬赏分：10∙- 解决时间：2008-11-4 14:40编了一个FB块，其中几个管脚需要从WINCC画面上设定时间，可是管脚用的数据格式是S5T#0MS的时间格式，wincc上输入框确是INT或者REAL格式的，怎么办？问题补充：一楼的回答确实可行，有没有小时，分钟，秒等通用的转换方式？问题ID: 27183提问者：五wuwuw - 新生第1级最佳答案在WINCC变量里是没有S5TIME这种数据格式的,所以在PLC里需要把读到的输入值转换成S5TIME,然后附到FB相应的管角上.还有,楼主,WINCC上输入框用INT格式就可以,定义好输入框的单位,然后程序里更改成相应的时基就OK了.例如：输入框地址为MW0,输入单位为分钟；L MW0L 6*I／／转换成多少个１０秒ITB／／转换成BCD码L w#16#3000／／定义成１０秒时基OWT MW2 // MW2为S5TIME格式然后MW2附到FB的管角上．注意：单个定时器定时不能超过２小时４６分３０秒．回答者：中国牛 - 中级技术员第6级 2008-10-24 10:40 提问者对于答案的评价：hao30天内的投票结果：好100% (1)不好 0% (0)其他回答十进制怎样转化为S5TIME?对你数据的12，13位填写时基,如5S——数字5用16位二进制表示就是0000 0000 0000 0101而12，13位为写入10即为秒(00为10毫秒，01为100毫秒，10为1秒，11为10秒)L MW10 //假设地址中已经存放了数字5I_BCDMW20OW W#16#2000T XXXX //你需要存放的地址此时该地址中存放的数据用2进制表示为0001 0000 0000 0101 即为5S使用时请注意S5Time数据的限制。
回答者：7074 - 初级技术员第5级 2008-10-24 10:58上位机直接输下来的整数数据对应ms，所以只要在上位机进行一次线性变换就可以了！将上位机输入的数据扩大1000倍，比如上位机输入1，那么对应下位机的就是1000，传给下位机。

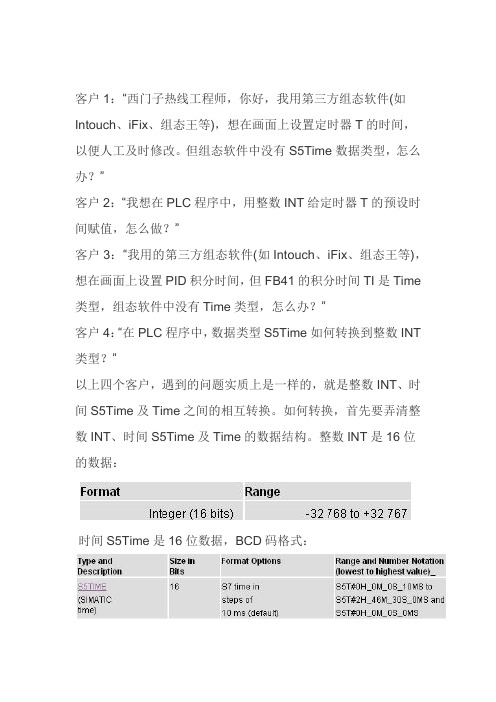

客户1：“西门子热线工程师，你好，我用第三方组态软件(如Intouch、iFix、组态王等)，想在画面上设置定时器T的时间，以便人工及时修改。
但组态软件中没有S5Time数据类型，怎么办？”客户2：“我想在PLC程序中，用整数INT给定时器T的预设时间赋值，怎么做？”客户3：“我用的第三方组态软件(如Intouch、iFix、组态王等)，想在画面上设置PID积分时间，但FB41的积分时间TI是Time 类型，组态软件中没有Time类型，怎么办？”客户4：“在PLC程序中，数据类型S5Time如何转换到整数INT 类型？”以上四个客户，遇到的问题实质上是一样的，就是整数INT、时间S5Time及Time之间的相互转换。
如何转换，首先要弄清整数INT、时间S5Time及Time的数据结构。
整数INT是16位的数据：时间S5Time是16位数据，BCD码格式：时间Time是32位数据，类似于双整数DINT：由此可见，三者之间的转换即是整数INT、双整数DINT及BCD 码之间的转换。
可以根据数据结构特点，自己编程实现相互转换，这样比较复杂。
利用库函数FC33/FC40是最简单方便的。
方法如下L# 是双整的意思：因为是双整数运算指令，常数必须是L#表示的双整数。
没看懂L#1000,为什么要乘？时基是ms吧。
所以ms转换为s因为time是毫秒级别的所以要乘，呵呵DINT -> MOVE指令-> Time -> 库函数FC40 -> S5Time。
-> MOVE指令-> Time。
如图示：3. 时间S5Time到整数INT的转换方法：S5Time -> 库函数FC33 -> Time -> MOVE指令-> DINT -> 取其高字部分，用MOVE指令-> INT。
Time -> MOVE指令-> DINT -INT -> 取其高字部分，用MOVE指令-> INT。
整数INT_时间S5Time及Time相互转换的困惑作为热线工程师，每天面临客户大量的各种技术问题，从产品功能、组态设置、参数含义、编程细节到故障诊断，林林总总。
不过，总有一些共性的问题，常常在热线中出现。
下面就是一个出镜频率很高的例子。
客户1：“西门子热线工程师，你好，我用第三方组态软件(如Intouch、iFix、组态王等)，想在画面上设置定时器T的时间，以便人工及时修改。
但组态软件中没有S5Time数据类型，怎么办？”客户2：“我想在PLC程序中，用整数INT给定时器T的预设时间赋值，怎么做？”客户3：“我用的第三方组态软件(如Intouch、iFix、组态王等)，想在画面上设置PID积分时间，但FB41的积分时间TI是Time类型，组态软件中没有Time类型，怎么办？”客户4：“在PLC程序中，数据类型S5Time如何转换到整数INT类型？”以上四个客户，遇到的问题实质上是一样的，就是整数INT、时间S5Time及Time之间的相互转换。
如何转换，首先要弄清整数INT、时间S5Time及Time的数据结构。
整数INT是16位的数据：时间S5Time是16位数据，BCD码格式：时间Time是32位数据，类似于双整数DINT：由此可见，三者之间的转换即是整数INT、双整数DINT及BCD码之间的转换。
可以根据数据结构特点，自己编程实现相互转换，这样比较复杂。
利用库函数FC33/FC40是最简单方便的。
方法如下：1. 整数INT到时间S5Time的转换方法：INT -> I_DI指令 -> DINT -> MOVE指令 -> Time -> 库函数FC40 -> S5Time。
2. 整数INT到时间Time的转换方法：INT -> I_DI指令 -> DINT -> MOVE指令 -> Time。
如图示：3. 时间S5Time到整数INT的转换方法：S5Time -> 库函数FC33 -> Time -> MOVE指令 -> DINT -> 取其高字部分，用MOVE指令-> INT。
s7数字转时间指令S7数字转时间指令S7数字转时间指令是指西门子S7系列可编程逻辑控制器（PLC）中的一种特殊指令，用于将数字值转换为对应的时间值。
通过该指令，可以方便地对时间进行计算和操作，实现精确的时间控制。
一、S7数字转时间指令的基本语法和参数解释1. 语法：TON(TimerName, IN, PT)TimerName：定时器名称，用于标识不同的定时器IN：输入的时间值，可以是一个字或双字类型的变量PT：预设时间，用于设置定时器的时间上限2. 参数解释：定时器名称：用于标识不同的定时器，可以自定义，命名规则要符合PLC的命名规范输入的时间值：可以是一个字或双字类型的变量，表示从外部输入的时间值，单位可以是毫秒、秒、分钟等预设时间：用于设置定时器的时间上限，单位与输入的时间值一致二、S7数字转时间指令的使用示例例如，我们需要一个定时器，当输入的时间值达到预设时间时，输出一个开关信号。
以下是一个示例程序：```VARInputTime: INT; // 输入的时间值PresetTime: INT; // 预设时间Timer1: TON; // 定时器1Output: BOOL; // 输出信号END_VAR// 设置输入的时间值和预设时间InputTime := 5000; // 5000毫秒PresetTime := 10000; // 10000毫秒// 调用S7数字转时间指令TON(Timer1, InputTime, PresetTime);// 检测定时器的状态IF Timer1.Q THENOutput := TRUE; // 输出开关信号ELSEOutput := FALSE;END_IF```在上述示例中，我们首先定义了输入的时间值和预设时间的变量，以及一个定时器和一个输出信号的变量。
然后，我们将输入的时间值和预设时间赋值给对应的变量。
接下来，我们调用了S7数字转时间指令，将定时器和输入的时间值、预设时间作为参数传入。
parator== IN1等于IN2<> IN1不等于IN2> IN1大于IN2< IN1小于IN2>= IN1大于或等于IN2<= IN1小于或等于IN22.整数就是没有小数位都是零的数，即能被1整除的数（如-1,-2,0,1,……）CMP ?I（INT）整数比较CMP ?D (DINT)比较双精度整数CMP ?R (REAL)比较实数3.转换指令概述BCD_I BCD码转换为整数I_BCD 整型转换为BCD码BCD_DI BCD码转换为双精度整数I_DINT 整型转换为长整型DI_BCD 长整型转换为BCD码DI_REAL 长整型转换为浮点型4 计数器指令S_CUD 双向计数器S_CD 降值计数器S_CU 升值计数器---( SC ) 设置计数器线圈•---( CU ) 升值计数器线圈•---( CD ) 降值计数器线圈5.S_CUD 双向计数器`6. S_CU 升值计数器7. S_CD 降值计数器8. ---( SC ) 设置计数器值9. ---( CU ) 升值计数器线圈10. ---( CD ) 降值计数器线圈11. ---(OPN)打开数据块：DB或DI如果想将数据块中的数据读出（如DB和DI），需要通过(OPN)打开数据块后才可读出。
12. ---(JMP)--- 无条件跳转13. ---(JMPN) 若“否”则跳转14. LABEL标号【整型数学运算指令】整型数学运算指令概述说明使用整数运算，您可以对两个整数(16和32位)执行以下运算：• ADD_I 加整数• SUB_I 减整型• MUL_I 乘整型• DIV_I 除整型• ADD_DI 加双精度整数• SUB_DI 减长整型• MUL_DI 乘长整型• DIV_DI 除长整型• MOD_DI 返回分数长整型15. ADD_I 整数加16. SUB_I 整数减17. MUL_I 整数乘18. DIV_I 整数除19. MOD_DI 返回长整数余数20. 浮点运算指令概述IEEE32位浮点数属于REAL数据类型。
：数INT_时间S5Time及Time相互转换
就是整数INT、时间S5Time及Time之间的相互转换。
如何转换，首先要弄清整数INT、时间S5Time及Time的数据结构。
整数INT是16位的数据：
时间S5Time是16位数据，BCD码格式：
时间Time是32位数据，类似于双整数DINT：
由此可见，三者之间的转换即是整数INT、双整数DINT及BCD码之间的转换。
可以根据数据结构特点，自己编程实现相互转换，这样比较复杂。
利用库函数FC33/FC40是最简单方便的。
方法如下：
1. 整数INT到时间S5Time的转换方法：
INT -> I_DI指令 -> DINT -> MOVE指令 -> Time -> 库函数FC40 -> S5Time。
2. 整数INT到时间Time的转换方法：INT -> I_DI指令 -> DINT -> MOVE指令 -> Time。
如图示：
3. 时间S5Time到整数INT的转换方法：
S5Time -> 库函数FC33 -> Time -> MOVE指令 -> DINT -> 取其高字部分，用MOVE指令 -> INT。
注意数据类型。
TIME, DA TE and TIMER in STEP 7SLC A&D CSJune 20041.西门子自动化与驱动产品的在线技术支持 (3)2.如何获得西门子自动化与驱动产品的资料 (4)3.需设备选型及订货 (4)4.西门子技术支持热线 (4)5.西门子自动化产品的其它网站 (5)6.缩写词含义 (5)7.如何使用STEP 7软件的在线帮助 (5)7.1.查找某个关键字或功能 (5)7.2.想了解某个FB/FC的功能及管脚的定义 (6)8.STEP 7中有关时间、日期的数据类型 (8)9.需要相关数据类型的详细描述 (8)10.S5TIME (Time Duration) 的格式及访问 (9)10.1.S5TIME的格式 (9)10.2.通过上位机访问PLC中S5TIME类型的数据 (10)10.3.S5TIME和TIME的转换 (11)11.DATE_AND_TIME的格式 (11)12.STEP 7相关功能块调用例程 (13)13.STEP 7中定时器的使用 (14)13.1.S7 TIMER的使用 (14)13.2.IEC TIMER的使用 (14)14.如何访问CPU的Clock Memory (14)1. 西门子自动化与驱动产品的在线技术支持首先,建议您访问Siemens A&D的产品与技术支持网站http://www4.ad.siemens.de/在主页的Product Support中选择您关心的产品或信息，或利用Search引擎直接输入关键字搜索。
您还可以访问西门子（中国）自动化与驱动集团的主页，如下图所示。
该网站同样可以提供大量的产品和系统的信息。
2. 如何获得西门子自动化与驱动产品的资料首先，建议您通过Siemens A&D的网站搜索并下载。
您还可以致电************转3785 /3726索取资料。
另外，还有大量的手册可以通过分销商订购，和其它产品的订货方式一样。
：数INT_时间S5Time及Time相互转换
就是整数INT、时间S5Time及Time之间的相互转换。
如何转换，首先要弄清整数INT、时间S5Time及Time的数据结构。
整数INT是16位的数据：
时间S5Time是16位数据，BCD码格式：
时间Time是32位数据，类似于双整数DINT：
由此可见，三者之间的转换即是整数INT、双整数DINT及BCD码之间的转换。
可以根据数据结构特点，自己编程实现相互转换，这样比较复杂。
利用库函数FC33/FC40是最简单方便的。
方法如下：
1. 整数INT到时间S5Time的转换方法：
INT -> I_DI指令-> DINT -> MOVE指令-> Time -> 库函数FC40 -> S5Time。
2. 整数INT到时间Time的转换方法：INT -> I_DI指令-> DINT -> MOVE指令-> Tim e。
如图示：
3. 时间S5Time到整数INT的转换方法：
S5Time -> 库函数FC33 -> Time -> MOVE指令-> DINT -> 取其高字部分，用MOVE指令-> INT。
注意数据类型。
