2019年高考物理二轮复习专题17力学实验讲含解析

专题16 力学试验1．如图所示是“测定匀变速直线运动加速度”试验中得到的一条纸带，从O点起先每5个点取一个计数点(打点计时器的电源频率是50 Hz)，依照打点的先后依次编为1、2、3、4、5、6，量得s1＝1.22 cm，s2＝2.00 cm，s3＝2.78 cm，s4＝3.62 cm，s5＝4.40 cm，s6＝5.18 cm.(1)相邻两计数点间的时间间隔T＝________s.(2)打点计时器打计数点3时，小车的速度大小v3＝________m/s.(3)计算小车的加速度大小a＝________m/s2.(计算结果保留2位有效数字)【答案】(1)0.1(2)0.32(3)0.802．如图所示为某中学物理课外学习小组设计的测定当地重力加速度的试验装置，他们的主要操作如下：①安装试验器材，调整试管夹(小铁球)、光电门和纸杯在同一竖直线上；②打开试管夹，由静止释放小铁球，用光电计时器记录小铁球在两个光电门间的运动时间t，并用刻度尺(图上未画出)测量出两个光电门之间的高度h，计算出小铁球通过两光电门间的平均速度v；③固定光电门B的位置不变，变更光电门A的高度，重复②的操作．测出多组(h，t)，计算出对应的平均速度v；④画出v—t图象．请依据试验，回答如下问题：(1)设小铁球到达光电门B时的速度为v B，当地的重力加速度为g，则小铁球通过两光电门间平均速度v的表达式为__________________．(用v B、g和t表示)(2)试验测得的数据如下表：试验次数h/cm t/s v/(m·s－1)110.00.028 3.57220.00.059 3.39330.00.092 3.26440.00.131 3.05550.00.176 2.84660.00.235 2.55请在坐标纸上画出v—t图象．(3)依据v—t图象，可以求得当地重力加速度g＝________m/s2，试管夹到光电门B的距离约为________cm.(以上结果均保留3位有效数字)(2)描点连线，如图所示．【答案】 (1)v ＝v B －12gt (2)图见解析 (3)9.86 69.83．在探究“弹力和弹簧伸长的关系”时，小明同学用如图甲所示的试验装置进行试验：将该弹簧竖直悬挂起，在自由端挂上砝码盘，通过变更盘中砝码的质量，用刻度尺测出弹簧对应的长度，测得试验数据如下：试验次数 1 23456砝码质量m /g 0 3060 90120 150 弹簧的长度x /cm6.007.148.349.4810.6411.79(1)小明同学依据试验数据在坐标纸上用描点法画出x —m 图象如图乙所示，依据图象他得出结论：弹簧弹力与弹簧伸长量不是正比例关系，而是一次函数关系．他结论错误的缘由是：__________________________________________________.(2)作出的图线与坐标系纵轴有一截距，其物理意义是：__________________，该弹簧的劲度系数k ＝________N/m.(取g ＝10 m/s 2，保留3位有效数字)(3)请你推断该同学得到的试验结果与考虑砝码盘的质量相比，结果________．(填“偏大”“偏小”或“相同”)【解析】 (1)在x —m 图象中，x 表示弹簧的长度而不是弹簧的伸长量，故他得出弹簧弹力与弹簧伸长量不是正比例关系而是一次函数关系的错误结论．(2)图线与纵坐标的交点表示拉力等于0时弹簧的长度，即弹簧的原长． 图线的斜率表示弹簧的劲度系数，k ＝ΔF Δx ＝ 1.500.117 9－0.060 0N/cm ＝25.9 N/m.(3)依据公式F ＝k Δx 计算出的劲度系数，与是否考虑砝码盘的质量没有关系，故结果相同．【答案】(1)x—m图象的纵坐标不是弹簧的伸长量(2)未挂砝码时弹簧的长度25.9(3)相同4、小杨在学完力的合成与分解后，想自己做试验来验证力的平行四边形定则．他找来两个弹簧测力计，按如下步骤进行试验．A．在墙上贴一张白纸，用来记录弹簧测力计的弹力大小和方向；B．在一个弹簧测力计的下端悬挂一装满水的水杯，登记静止时刻弹簧测力计的示数F；C．将一根长约30 cm的细线从杯带中穿过，再将细线两端拴在两个弹簧测力计的挂钩上，在靠近白纸处用手对称地拉开细线，使两个弹簧测力计的示数相等，在白纸上登记细线的方向和弹簧测力计的示数，如图甲所示；D．在白纸上按肯定标度作出两个弹簧测力计的弹力的示意图，如图乙所示，依据力的平行四边形定则可求出这两个力的合力F′.(1)在步骤C中，弹簧测力计的示数为________N.(2)在步骤D中，合力F′＝________N.(3)若________________，就可以验证力的平行四边形定则．【答案】(1)3.00(2)5.20(肯定范围内也给分)(3)F′近似在竖直方向，且数值与F近似相等5．一爱好小组探究加速度与力、质量的关系．试验装置如图甲所示，拉力传感器用来记录小车受到拉力的大小．(1)为了使传感器记录的力等于小车所受的合外力，应先调整长木板一端滑轮的高度，使细线与长木板平行．将长木板的一端垫起适当的高度，让小车连着已经穿过打点计时器的纸带，撤去砂和砂桶，给打点计时器通电，轻推小车，直到打点计时器在纸带上打出一系列的________点；(2)本试验中________(填“须要”或“不须要”)砂和砂桶的总质量远小于小车和传感器的总质量；(3)该爱好小组依据拉力传感器和打点计时器所测数据在坐标系中作出的a—F图象如图乙所示，图象不通过原点的缘由是____________________；(4)由图象求出小车和传感器的总质量为________kg.【答案】(1)间隔匀称(2)不须要(3)没有平衡摩擦力或平衡摩擦力不够(4)16．某试验小组应用如图所示装置“探究加速度与物体受力的关系”，已知小车的质量为M，砝码及砝码盘的总质量为m，所运用的打点计时器所接的沟通电的频率为50 Hz.试验步骤如下：A．按图所示安装好试验装置，其中与定滑轮及弹簧测力计相连的细线竖直；B．调整长木板的倾角，轻推小车后，使小车能沿长木板向下匀速运动；C．挂上砝码盘，接通电源后，再放开小车，打出一条纸带，由纸带求出小车的加速度；D．变更砝码盘中砝码的质量，重复步骤C，求得小车在不同合力作用下的加速度．依据以上试验过程，回答以下问题：(1)对于上述试验，下列说法正确的是________．A．小车的加速度与砝码盘的加速度大小相等B．试验过程中砝码盘处于超重状态C．与小车相连的轻绳与长木板肯定要平行D．弹簧测力计的读数应为砝码和砝码盘总重力的一半E ．砝码和砝码盘的总质量应远小于小车的质量(2)试验中打出的其中一条纸带如图所示，由该纸带可求得小车的加速度a ＝________m/s 2.(结果保留2位有效数字)(3)由本试验得到的数据作出小车的加速度a 与弹簧测力计的示数F 的关系图象，与本试验相符合的是________．(2)由题意知时间间隔T ＝0.1 s ，由逐差法可得a ＝（8.64＋7.75）－（6.87＋6.00）4T 2，解得a ＝0.88 m/s 2.(3)依据牛顿其次定律可知A 正确． 【答案】 (1)C (2)0.88 (3)A7．某同学利用如图所示的装置验证动能定理．将木板竖直放置在斜槽末端的前方某一固定位置，在木板上依次固定好白纸、复写纸．将小球从不同的标记点由静止释放，记录小球到达斜槽底端时下落的高度H ，并依据落点位置测量出小球离开斜槽后的竖直位移y .变更小球在斜槽上的释放位置，进行多次测量，记录数据如下表．高度H(h 为单位长度) h 2h 3h 4h 5h6h 7h 8h9h 竖直位移y /cm30.015.010.07.56.0 5.04.33.83.3(1)在安装斜槽时，应留意_______________________________________________．(2)已知斜槽倾角为θ，小球与斜槽之间的动摩擦因数为μ，木板与斜槽末端的水平距离为x ，小球在离开斜槽后的竖直位移为y ，不计小球与水平槽之间的摩擦，小球从斜槽上滑下的过程中，若动能定理成立，则应满意的关系式是_________．(3)若想利用图象直观得到试验结论，最好应以H 为横坐标，以________为纵坐标，描点作图．(3)由(2)可知，要利用图象直观得到试验结论，图象应为直线，因而以H 为横坐标，以1y 为纵坐标，描点作图即可．【答案】 (1)使斜槽末端O 点的切线水平 (2)Hy ＝x 24－4μ1tan θ(3)1y8．为验证动能定理，某同学在试验室设计试验装置如图甲所示，木板倾斜构成斜面，斜面B 处装有图乙所示的光电门．(1)如图丙，用10分度的游标卡尺测得挡光条的宽度d ＝________cm ；(2)装有挡光条的物块由A 处静止释放后沿斜面加速下滑，读出挡光条通过光电门的挡光时间t ，则物块通过B 处时的速度为________；(用字母d 、t 表示)(3)测得A 、B 两处的高度差为H 、水平距离L ，已知物块与斜面的动摩擦因数为μ，当地的重力加速度为g ，为了完成试验，须要验证的表达式为________．(用题中所给物理量符号表示)(2)挡光条的宽度特别小，通过光电门的时间特别短，可以用平均速度代替瞬时速度，所以v B＝d t； (3)依据动能定理，合外力的功等于动能变更量，整个过程中只有重力和摩擦力做功，则mgH －μmgL ＝12mv 2B ＝12m (d t )2，所以须要验证的表达式为gH －μgL ＝d 22t2.【答案】 (1)0.51 (2)d t (3)gH －μgL ＝d 22t29．用如图甲所示的试验装置验证m 1、m 2组成的系统机械能守恒．m 2从高处由静止起先下落，m 1上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律．图乙给出的是试验中获得的一条纸带：0是打下的第1个点，每相邻两计数点间还有4个点(图中未标出)，计数点间的距离如图乙所示．已知m 1＝50 g ，m 2＝150 g ，g 取9.8 m/s 2，全部结果均保留3位有效数字，则乙 丙 (1)在纸带上打下计数点5时的速度v 5＝________ m/s ；(2)在打点0～5过程中系统动能的增量ΔE k ＝________ J ，系统势能的削减量ΔE p ＝________ J ； (3)若某同学作出的v 22—h 图象如图丙所示，则当地的实际重力加速度g ＝________ m/s 2.(3)由机械能守恒定律，得(m 2－m 1)gh ＝12(m 1＋m 2)v 2，整理得v 22＝g 2h ，即图象斜率k ＝g 2，由v 22—h图象可求得当地的实际重力加速度g ＝2×5.821.20m/s 2＝9.70 m/s 2.【答案】 (1)2.40 (2)0.576 0.588 (3)9.7010．利用气垫导轨验证机械能守恒定律，试验装置如图甲所示，水平桌面上固定一倾斜的气垫导轨，导轨上A 点处有一带长方形遮光条的滑块，其总质量为M ，左端由跨过轻质光滑定滑轮的细绳与一质量为m 的小球相连；遮光条两条长边与导轨垂直；导轨上B 点有一光电门，可以测量遮光条经过光电门时的挡光时间t ，用d 表示A 点到光电门B 处的距离，b 表示遮光条的宽度，将遮光条通过光电门的平均速度视为滑块滑过B 点时的瞬时速度．试验时滑块在A 处由静止起先运动．(1)用游标卡尺测量遮光条的宽度b ，结果如图乙所示，由此读出b ＝________mm. (2)滑块通过B 点的瞬时速度可表示为________．(3)某次试验测得倾角θ＝30°，重力加速度用g 表示，滑块从A 处到达B 处时，m 和M 组成的系统动能增加量可表示为ΔE k ＝________，系统的重力势能削减量可表示为ΔE p ＝________，在误差允许的范围内，若ΔE k ＝ΔE p 则可认为系统的机械能守恒．(4)在步骤(3)试验中，某同学变更A 、B 间的距离，作出的v 2—d 图象如图丙所示，并测得M ＝m ，则重力加速度g ＝________m/s 2.(4)由ΔE k ＝ΔE p 得12(m ＋M )v 2＝⎝⎛⎭⎫m －M 2gd 代入m ＝M 可得v 2＝g2d对应v 2—d 图象可得12g ＝2.40.5 m/s 2解得g ＝9.6 m/s 2【答案】 (1)3.85 (2)bt (3)（m ＋M ）b 22t 2⎝⎛⎭⎫m －M 2gd (4)9.6。

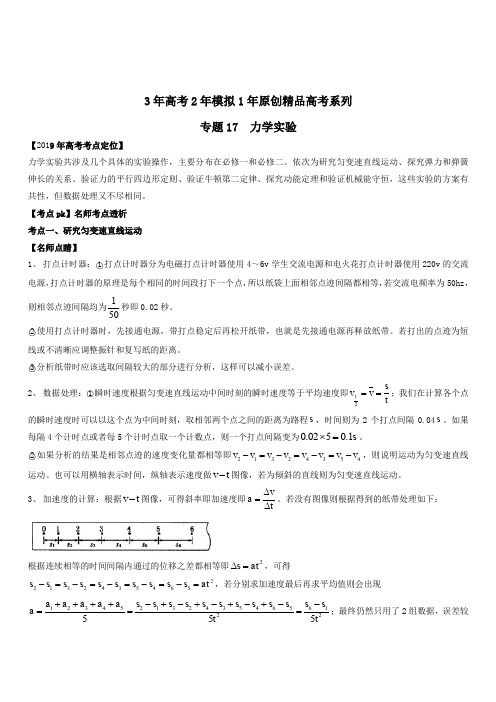

3年高考2年模拟1年原创精品高考系列专题17 力学实验【2019年高考考点定位】力学实验共涉及几个具体的实验操作，主要分布在必修一和必修二。

依次为研究匀变速直线运动、探究弹力和弹簧伸长的关系、验证力的平行四边形定则、验证牛顿第二定律、探究动能定理和验证机械能守恒，这些实验的方案有共性，但数据处理又不尽相同。

【考点pk 】名师考点透析 考点一、研究匀变速直线运动 【名师点睛】1、 打点计时器：○1打点计时器分为电磁打点计时器使用4～6v 学生交流电源和电火花打点计时器使用220v 的交流电源，打点计时器的原理是每个相同的时间段打下一个点，所以纸袋上面相邻点迹间隔都相等，若交流电频率为50hz ，则相邻点迹间隔均为150秒即0.02秒。

○2使用打点计时器时，先接通电源，带打点稳定后再松开纸带，也就是先接通电源再释放纸带。

若打出的点迹为短线或不清晰应调整振针和复写纸的距离。

○3分析纸带时应该选取间隔较大的部分进行分析，这样可以减小误差。

2、 数据处理：○1瞬时速度根据匀变速直线运动中间时刻的瞬时速度等于平均速度即2t sv v t==；我们在计算各个点的瞬时速度时可以以这个点为中间时刻，取相邻两个点之间的距离为路程s ，时间则为2个打点间隔0.04s 。

如果每隔4个计时点或者每5个计时点取一个计数点，则一个打点间隔变为0.0250.1s ⨯=。

○2如果分析的结果是相邻点迹的速度变化量都相等即21324354v v v v v v v v -=-=-=-，则说明运动为匀变速直线运动。

也可以用横轴表示时间，纵轴表示速度做v t -图像，若为倾斜的直线则为匀变速直线运动。

3、 加速度的计算：根据v t -图像，可得斜率即加速度即va t∆=∆。

若没有图像则根据得到的纸带处理如下：根据连续相等的时间间隔内通过的位移之差都相等即2s at ∆=，可得22132435465s s s s s s s s s s at -=-=-=-=-=，若分别求加速度最后再求平均值则会出现1234521324354656122555a a a a a s s s s s s s s s s s s a t t ++++-+-+-+-+--===；最终仍然只用了2组数据，误差较大。

高考实验专题复习—力学实验(附参考答案)一、考纲分析二、实验分类实验一《研究匀变速直线运动》本实验是力学实验的重点实验，是力学实验的基础，通过熟练掌握打点计时器的使用，为验证牛顿运动定律、探究动能定理、验证机械能守恒定律做好必要的知识和方法上的准备。

一、考查重点：（一）打点计时器的使用 （二）毫米刻度尺的使用（三）速度和加速度的求解方法二、注意事项1．交流电源的电压及频率要符合要求．2．实验前要检查打点的稳定性和清晰程度，必要时要调节振针的高度和更换复写纸． 3．开始释放小车时，应使小车靠近打点计时器．4．先接通电源，打点计时器工作后，再放开小车，当小车停止运动时及时断开电源． 5．要区别打点计时器打出的点与人为选取的计数点，一般在纸带上每隔四个点取一个计数点，即时间间隔为T ＝0.02×5 s ＝0.1 s ．6．小车另一端挂的钩码个数要适当，避免速度过大而使纸带上打的点太少，或者速度太小，使纸带上的点过于密集．7．选择一条理想的纸带，是指纸带上的点迹清晰．适当舍弃开头密集部分，适当选取计数点，弄清楚所选的时间间隔T ．8．测x 时不要分段测量，读数时要注意有效数字的要求，计算a 时要注意用逐差法，以减小误差．三、经典讲练【例题】（2010·广东理综）如图是某同学在做匀变速直线运动实验中获得的一条纸带． (1)已知打点计时器电源频率为50 Hz ，则纸带上打相邻两点的时间间隔为________． (2)ABCD 是纸带上四个计数点，每两个相邻计数点间有四个点没有画出，从图中读出A 、B 两点间距x ＝________；C 点对应的速度是________(计算结果保留三位有效数字)．【命题立意】本题主要考查打点计时器、刻度尺的读数、纸带公式、有效数字。

【规范解答】①s fT 02.01==②读A 、B 两点数值：1.00cm 、1.70cm 故：s=1.70cm-1.00cm=0.70cms m s m t BD v v BD c /100.0/102.010.190.022=⨯+===- 【答案】①0.02s ②0.70cm ；0.100m/s四、创新实验【例题】物理小组在一次探究活动中测量滑块与木板之间的动摩擦因数．实验装置如图所示，一表面粗糙的木板固定在水平桌面上，一端装有定滑轮；木板上有一滑块，其一端与电磁打点计时器的纸带相连,另一端通过跨过定滑轮的细线与托盘连接.打点计时器使用的交流电源的频率为50 Hz.开始实验时，在托盘中放入适当的砝码，滑块开始做匀加速运动，在纸带上打出一系列小点．(1)下图给出的是实验中获取的一条纸带的一部分：0、1、2、3、4、5、6、7是计数点，每相邻两计数点间还有4个打点(图中未标出)，计数点间的距离如图所示．根据图中数据计算的加速度a ＝________(保留三位有效数字)．(2)回答下列两个问题：①为测量动摩擦因数，下列物理量中还应测量的有______．(填入所选物理量前的字母) A ．木板的长度L B ．木板的质量m 1 C ．滑块的质量m 2D ．托盘和砝码的总质量m 3E ．滑块运动的时间t②测量①中所选定的物理量时需要的实验器材是________．(3)滑块与木板间的动摩擦因数μ＝________(用被测物理量的字母表示，重力加速度为g )．与真实值相比，测量的动摩擦因数________(填“偏大”或“偏小”)．解析：(1)“逐差法”求解：s 4-s 1=s 5-s 2=s 6-s 3=3aT 2 (3)对整体列牛顿第二定律，m 3g-μm 2g =(m 2+m 3)a答案 (1)0．495 m/s 2～0．497 m/s 2 (2)①CD ②天平 (3)m 3g －(m 2＋m 3)a m 2g偏大五、真题训练1.（2013浙江）如图所示，装置甲中挂有小桶的细线绕过定滑轮，固定在小车上；装置乙中橡皮筋的一端固定在导轨的左端，另一端系在小车上。

2019年高考物理试题分类汇编：力学实验1. (2018全国理综).(11分)图1为验证牛顿第二定律的实验装置示意图。

图中打点计时器的电源为50Hz 的交流电源，打点的时间间隔用△ t 表示。

在小车质量未知的情况下，某同学设计了一种方法用来研 究“在外力一定的条件下，物体的加速度与其质量间的关系”。

(1)完成下列实验步骤中的填空：① _______________________ 平衡小车所受的阻力： 小吊盘中不放物块， 调整木板右端的高度，用手轻拨小车，直 到打点计时器打出一系列 的点。

② 按住小车，在小吊盘中放入适当质量的物块，在小车中放入砝码。

③ 打开打点计时器电源，释放小车，获得带有点列的纸袋，在纸袋上标出小车中砝码的质量 ④ 按住小车，改变小车中砝码的质量，重复步骤③。

⑤ 在每条纸带上清晰的部分， 没5个间隔标注一个计数点。

测量相邻计数点的间距 S 1,S 2,…。

求出与不同m 相对应的加速度 a 。

1 1⑥ 以砝码的质量 m 为横坐标-为纵坐标，在坐标纸上做出m 关系图线。

若加速度与小车和砝码的总质量成反比，则 1与m 处应成 ____________ 关系(填“线性”或“非线性”)。

(2 )完成下列填空：(i)本实验中，为了保证在改变小车中砝码的质量时，小车所受的拉力近似不变，小吊盘 和盘中物块的质量之和应满足的条件是 (ii) 设纸带上三个相邻计数点的间距为S 1、S 2、S 3°a 可用S 1、S 3和厶t 表示为a= _________图2为用米尺测量某一纸带上的 S 1、S 3的情况，由图可读出S 1= ___________ m npS 3= _________由此求得加速度的大小 a= ___________ m /s 2。

(iii)图3为所得实验图线的示意图。

设图中直线的斜率为k ，在纵轴上的截距为 b ,若牛顿定律成立，则小车受到的拉力为 ______________ ，小车的质量为 ____________。

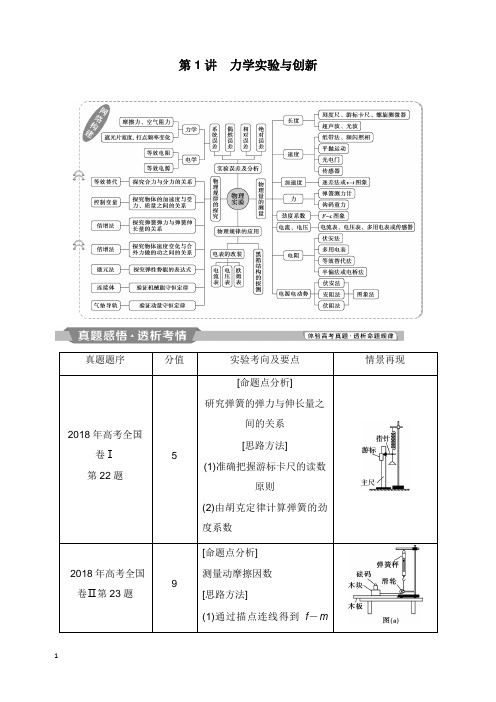

第1讲力学实验与创新研究匀变速直线运动[高分快攻]在处理纸带问题时，一定要熟练把握以下几个问题根据纸带利用逐差法求匀变速直线运动的加速度；根据纸带利用匀变速直线运动中“某段时间内中间时刻的瞬时速度等于该段时间内的平均速度”求瞬时速度；根据纸带作出相关的运动图象，然后根据作出的运动图象求加速度等物理量． (2017·高考全国卷Ⅰ)某探究小组为了研究小车在桌面上的直线运动，用自制“滴水计时器”计量时间．实验前，将该计时器固定在小车旁，如图(a)所示．实验时，保持桌面水平，用手轻推一下小车．在小车运动过程中，滴水计时器等时间间隔地滴下小水滴，图(b)记录了桌面上连续的6个水滴的位置．(已知滴水计时器每30 s 内共滴下46个小水滴)(1)由图(b)可知，小车在桌面上是____________(填“从右向左”或“从左向右”)运动的．(2)该小组同学根据图(b)的数据判断出小车做匀变速运动．小车运动到图(b)中A 点位置时的速度大小为________m/s，加速度大小为________m/s2.(结果均保留2位有效数字) [解析](1)由于小车在水平桌面上运动时必然受到阻力作用，做匀减速直线运动，相邻水滴(时间间隔相同)的位置间的距离逐渐减小，所以由题图(b)可知，小车在桌面上是从右向左运动的．(2)滴水计时器每30 s内共滴下46个小水滴，其滴水的时间间隔为T＝30 s46－1＝23s．根据匀变速直线运动的规律，可得小车运动到题图(b)中A点位置时的速度大小为v A＝0.117＋0.1332T(m/s)≈0.19 m/s.由Δx＝aT2和逐差法可得，小车运动的加速度大小为a＝（0.150－0.117）＋（0.133－0.100）4T2(m/s2)≈0.037 m/s2.[答案](1)从右向左(2)0.190.037[突破训练] (2018·高考北京卷)用图1所示的实验装置研究小车速度随时间变化的规律．主要实验步骤如下：a．安装好实验器材．接通电源后，让拖着纸带的小车沿长木板运动，重复几次．b．选出一条点迹清晰的纸带，找一个合适的点当作计时起点O(t＝0)，然后每隔相同的时间间隔T选取一个计数点，如图2中A、B、C、D、E、F…所示．c．通过测量、计算可以得到在打A、B、C、D、E…点时小车的速度，分别记作v1、v2、v3、v4、v5…d．以速度v为纵轴、时间t为横轴建立直角坐标系，在坐标纸上描点，如图3所示．结合上述实验步骤，请你完成下列任务：(1)在下列仪器和器材中，还需要使用的有________和________(填选项前的字母)．A．电压合适的50 Hz交流电源B．电压可调的直流电源C．刻度尺D．秒表E．天平(含砝码)(2)在图3中已标出计数点A、B、D、E对应的坐标点，请在该图中标出计数点C对应的坐标点，并画出v－t图象．(3)观察v－t图象，可以判断小车做匀变速直线运动，其依据是________．v－t图象斜率的物理意义是________．(4)描绘v－t图象前，还不知道小车是否做匀变速直线运动．用平均速度ΔxΔt表示各计数点的瞬时速度，从理论上讲，对Δt的要求是________(选填“越小越好”或“与大小无关”)；从实验的角度看，选取的Δx大小与速度测量的误差________(选填“有关”或“无关”)．(5)早在16世纪末，伽利略就猜想落体运动的速度应该是均匀变化的．当时只能靠滴水计时，为此他设计了如图4所示的“斜面实验”，反复做了上百次，验证了他的猜想．请你结合匀变速直线运动的知识，分析说明如何利用伽利略“斜面实验”检验小球的速度是随时间均匀变化的．解析：(1)打点计时器用的是低压交流电源，故选A；打相邻计数点的时间间隔是已知的，故不需要秒表；计数点间的距离需要用刻度尺测量，故选C ；由于不需要知道小车和重物的质量，故不需要天平(含砝码)．(2)先标出计数点C 对应的坐标点，连线时要让尽量多的点在一条直线上．(3)依据v －t 图象是直线(斜率一定)，即小车的速度随时间均匀变化，判断出小车做匀变速直线运动；v －t 图象斜率的物理意义是加速度．(4)Δx Δt 表示的是Δt 内的平均速度，只有当Δt 趋近于零时，Δx Δt 才表示瞬时速度．因此若用Δx Δt 表示各计数点的瞬时速度，对Δt 的要求是越小越好；从实验的角度看，选取的Δx 越大，Δx 的测量误差就越小，算出的速度的误差就越小，因此从实验的角度看，选取的Δx 大小与速度测量的误差有关．(5)如果小球的初速度为0，其速度v ∝t ，那么它通过的位移x ＝0＋v 2t ，故推出x ∝t 2.因此，只要测量小球通过不同位移所用的时间，就可以检验小球的速度是否随时间均匀变化． 答案：(1)A C (2)如图所示 (3)小车的速度随时间均匀变化 加速度 (4)越小越好 有关 (5)如果小球的初速度为0，其速度v ∝t ，那么它通过的位移x ∝t 2.因此，只要测量小球通过不同位移所用的时间，就可以检验小球的速度是否随时间均匀变化探究弹力和弹簧伸长之间的关系[高分快攻]实验数据的处理方法列表法：将测得的实验数据填入设计好的表格之中，可以分析两物理量间的定性关系．图象法：根据记录的实验数据在平面直角坐标系内进行作图．若是曲线应平滑，若是直线要让尽量多的点过直线，或在直线两侧均匀分布．函数法：往往是根据图象得到物理量间的函数关系方程式．(2018·高考全国卷Ⅰ)如图(a)，一弹簧上端固定在支架顶端，下端悬挂一托盘；一标尺由游标和主尺构成，主尺竖直固定在弹簧左边；托盘上方固定有一能与游标刻度线准确对齐的装置，简化为图中的指针．现要测量图(a)中弹簧的劲度系数，当托盘内没有砝码时，移动游标，使其零刻度线对准指针，此时标尺读数为1.950 cm；当托盘内放有质量为0.100 kg的砝码时，移动游标，再次使其零刻度线对准指针，标尺示数如图(b)所示，其读数为________cm.当地的重力加速度大小为9.80 m/s2，此弹簧的劲度系数为________N/m(保留3位有效数字)．[解析]实验所用的游标卡尺最小分度为0.05 mm，游标卡尺上游标第15条刻度线与主尺刻度线对齐，根据游标卡尺的读数规则，题图(b)所示的游标卡尺读数为 3.7 cm＋15×0.05 mm＝3.7 cm＋0.075 cm＝3.775 cm.托盘中放有质量为m＝0.100 kg的砝码时，弹簧受到的拉力F＝mg＝0.100×9.8 N＝0.980 N，弹簧伸长量为x＝3.775 cm－1.950 cm＝1.825 cm，根据胡克定律F＝kx，解得此弹簧的劲度系数k＝Fx＝53.7 N/m.[答案] 3.77553.7[突破训练] 在探究弹簧的弹力与伸长量之间的关系的实验中，所用装置如图甲所示．弹簧的上端固定在铁架台上，下端装有指针及挂钩，指针恰好指向一把竖直立起的毫米刻度尺．现在测得在挂钩上挂上一定数量钩码时指针在刻度尺上的读数如表．已知所有钩码的质量可认为相同且为m＝50 g，当地重力加速度g＝9.8 m/s2.请回答下列问题：(1)Δx4、Δx5与Δx1、Δx2、Δx3有很大区别的可能原因是；(2)实验小组成员通过k(x2－x0)＝2mg，k(x3－x1)＝2mg得到劲度系数k＝4mgx3＋x2－x1－x0，请根据该方法计算出弹簧的劲度系数k＝________N/m.(结果保留两位有效数字)(3)更换不同的弹簧做实验，实验小组成员根据每次所用钩码的质量与测得的弹簧长度x，作出x－m的关系图象如图乙所示，则从图乙可求得该弹簧的原长为________cm，劲度系数为________N/m.解析：(1)Δx1、Δx2、Δx3有可能符合胡克定律，而Δx4、Δx5不符合胡克定律，则说明弹簧已超过了弹性限度．(2)代入数据得k≈32 N/m.(3)由mg＝k(x－x0)得x＝gk m＋x0，由图可知k＝27.5 N/m.图象的纵截距即弹簧的原长，为15.00 cm.答案：(1)弹簧已超过了弹性限度(2)32 (3)15.0027.5验证力的平行四边形定则[高分快攻]本实验考查的重点是“力作用效果的等效性”．对实验步骤中两个分力和合力的大小和方向的确定也是考查的重点．(2017 ·高考全国卷Ⅲ)某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴(横轴为x 轴，纵轴为y 轴，最小刻度表示1 mm)的纸贴在水平桌面上，如图(a)所示．将橡皮筋的一端Q 固定在y 轴上的B 点(位于图示部分之外)，另一端P 位于y 轴上的A 点时，橡皮筋处于原长．(1)用一只测力计将橡皮筋的P 端沿y 轴从A 点拉至坐标原点O ，此时拉力F 的大小可由测力计读出．测力计的示数如图(b)所示，F 的大小为________N.(2)撤去(1)中的拉力，橡皮筋P 端回到A 点；现使用两个测力计同时拉橡皮筋，再次将P 端拉至O 点，此时观察到两个拉力分别沿图(a)中两条虚线所示的方向，由测力计的示数读出两个拉力的大小分别为F 1＝4.2 N 和F 2＝5.6 N.①用5 mm 长度的线段表示1 N 的力，以O 为作用点，在图(a)中画出力F 1、F 2的图示，然后按平行四边形定则画出它们的合力F 合；②F 合的大小为________N ，F 合与拉力F 的夹角的正切值为________．若F 合与拉力F 的大小及方向的偏差均在实验所允许的误差范围之内，则该实验验证了力的平行四边形定则．[解析](1)由测力计的读数规则可知，读数为4.0 N．(2)①利用平行四边形定则作图；②由图可知F合＝4.0 N，从F合的顶点向x轴和y轴分别作垂线，顶点的横坐标对应长度为1 mm，顶点的纵坐标长度为20 mm，则可得出F合与拉力F的夹角的正切值为0.05. [答案](1)4.0(2)①F1、F2和F合如图所示②4.00.05[突破训练] (2018·高考天津卷)某研究小组做“验证力的平行四边形定则”实验，所用器材有：方木板一块，白纸，量程为5 N的弹簧测力计两个，橡皮条(带两个较长的细绳套)，刻度尺，图钉(若干个)．(1)具体操作前，同学们提出了如下关于实验操作的建议，其中正确的有________．A．橡皮条应和两绳套夹角的角平分线在一条直线上B．重复实验再次进行验证时，结点O的位置可以与前一次不同C．使用测力计时，施力方向应沿测力计轴线；读数时视线应正对测力计刻度D．用两个测力计互成角度拉橡皮条时的拉力必须都小于只用一个测力计时的拉力(2)该小组的同学用同一套器材做了四次实验，白纸上留下的标注信息有结点位置O、力的标度、分力和合力的大小及表示力的作用线的点，如下图所示．其中对于提高实验精度最有利的是________．解析：(1)由力的平行四边形定则知，橡皮条和两绳套夹角的角平分线不一定在一条直线上，两分力的大小也不一定小于合力，A、D项错误；验证力的平行四边形定则时，每次实验需保证合力与分力作用效果相同，结点O必须在同一位置，但重复实验时，可以改变合力的大小，故结点O的位置可以与前一次不同，B项正确；使用测力计测力时，施力方向应沿测力计轴线方向，读数时视线应正对测力计刻度，C项正确．(2)为了减小画图时表示力的方向的误差，记录各个力的方向时，需要确定相对较远的两个点，然后连线确定力的方向，A项错误；根据纸张大小，选择合适的标度，使图尽量大，所以B项正确，C、D项错误．答案：(1)BC(2)B验证牛顿第二定律[高分快攻]实验方法：控制变量法．实验条件(1)平衡摩擦力；(2)使提供牵引力的小盘及盘中砝码的总质量m远小于被牵引的小车和车中砝码的总质量M，即m≪M.实验图象及误差(1)若实验中得到的图象如图甲所示，拉力F很大时AB段明显偏离直线，说明所挂小盘及盘中砝码的总质量太大，不满足远小于小车和车中砝码的总质量的条件．(2)若得到如图乙Ⅰ所示的图象，说明平衡摩擦力过度或平衡摩擦力时木板倾角过大；若得到如图乙Ⅱ所示的图象，说明没有平衡摩擦力或平衡摩擦力时木板倾角过小．(3)若得到如图丙Ⅰ所示的图象，说明平衡摩擦力时木板倾角过大；若得到如图丙Ⅱ所示的图象，说明平衡摩擦力不够，因为拉力大于F0时才产生加速度．(2016·高考全国卷Ⅲ)某物理课外小组利用图甲中的装置探究物体加速度与其所受合外力之间的关系．图中，置于实验台上的长木板水平放置，其右端固定一轻滑轮；轻绳跨过滑轮，一端与放在木板上的小滑车相连，另一端可悬挂钩码．本实验中可用的钩码共有N＝5个，每个质量均为0.010 kg.实验步骤如下：(1)将5个钩码全部放入小车中，在长木板左下方垫上适当厚度的小物块，使小车(和钩码)可以在木板上匀速下滑．(2)将n(依次取n＝1，2，3，4，5)个钩码挂在轻绳右端，其余N－n个钩码仍留在小车内；用手按住小车并使轻绳与木板平行．释放小车，同时用传感器记录小车在时刻t相对于其起始位置的位移s，绘制s－t图象，经数据处理后可得到相应的加速度a.(3)对应于不同的n的a值见下表．n＝2时的s－t图象如图乙所示；由图乙求出此时小车的加速度(保留2位有效数字)，将结果填入下表．(4)利用表中的数据在图丙中补齐数据点，并作出a－n图象．从图象可以看出：当物体质量一定时，物体的加速度与其所受的合外力成正比．(5)利用a－n图象求得小车(空载)的质量为________kg(保留2位有效数字，重力加速度取g＝9.8 m·s－2)．(6)若以“保持木板水平”来代替步骤(1)，下列说法正确的是________(填入正确选项前的标号)．A．a－n图线不再是直线B．a－n图线仍是直线，但该直线不过原点C．a－n图线仍是直线，但该直线的斜率变大[解析] (3)实验中小车做匀加速直线运动，由于小车初速度为零，结合匀变速直线运动规律有s ＝12at 2，结合图乙得加速度a ＝0.39 m/s 2.(5)由(4)知，当物体质量一定，加速度与合外力成正比，得加速度a 与n 成正比，即a －n 图象为过原点的直线．a －n 图象的斜率k ＝0.196 m/s 2，平衡摩擦力后，下端所挂钩码的总重力提供小车的加速度，nm 0g ＝(M ＋Nm 0)a ，解得a ＝m 0g M ＋Nm 0n ，则k ＝m 0g M ＋Nm 0，可得M ＝0.45 kg.(6)若未平衡摩擦力，则下端所挂钩码的总重力与小车所受摩擦力的合力提供小车的加速度，即nm 0g －μ[M ＋(N －n )m 0]g ＝(M ＋Nm 0)a ，解得a ＝（1＋μ）m 0g M ＋Nm 0·n －μg ，可见图线截距不为零，其图线仍是直线，图线斜率相对平衡摩擦力时有所变大，B 、C 项正确．[答案] (3)0.39(0.37～0.41均可)(4)a －n 图线如图(5)0.45(0.43～0.47均可) (6)BC[突破训练] (2018·高考全国卷 Ⅱ)某同学用图(a)所示的装置测量木块与木板之间的动摩擦因数．跨过光滑定滑轮的细线两端分别与木块和弹簧秤相连，滑轮和木块间的细线保持水平，在木块上方放置砝码．缓慢向左拉动水平放置的木板，当木块和砝码相对桌面静止且木板仍在继续滑动时，弹簧秤的示数即为木块受到的滑动摩擦力的大小．某次实验所得数据在表中给出，其中f 4的值可从图(b)中弹簧秤的示数读出．回答下列问题：(1)f4＝________N；(2)在图(c)的坐标纸上补齐未画出的数据点并绘出f－m图线；(3)f与m、木块质量M、木板与木块之间的动摩擦因数μ及重力加速度大小g之间的关系式为f＝________，f－m图线(直线)的斜率的表达式为k＝________；(4)取g＝9.80 m/s2，由绘出的f－m图线求得μ＝________．(保留2位有效数字)解析：(1)对弹簧秤进行读数得2.75 N.(2)在图象上添加(0.05 kg，2.15 N)、(0.20 kg，2.75 N)这两个点，画一条直线，使尽可能多的点落在这条直线上，不在直线上的点大致均匀分布在直线两侧，如答案图所示．(3)由实验原理可得f＝μ(M＋m)g，f－m图线的斜率为k＝μg.(4)根据图象求出k＝3.9 N/kg，代入数据得μ＝0.40.答案：(1)2.75(2)如图所示(3)μ(M＋m)gμg(4)0.40探究动能定理[高分快攻]在探究动能定理时，通常有定性分析和定量计算两种考查方式．定性分析一般要求作出W－v2图象，也可以拓展为与W或v2相关的物理量间的关系图象，如l－v2等；定量计算时需要用W ＝Fl 计算合外力做的功，再利用ΔE k ＝12mv 2－12mv 20计算出动能的变化量，比较即可．(2017·高考北京卷)如图1所示，用质量为m 的重物通过滑轮牵引小车，使它在长木板上运动，打点计时器在纸带上记录小车的运动情况．利用该装置可以完成“探究动能定理”的实验．(1)打点计时器使用的电源是______(选填选项前的字母)．A ．直流电源B ．交流电源(2)实验中，需要平衡摩擦力和其他阻力．正确操作方法是________(选填选项前的字母)．A ．把长木板右端垫高B ．改变小车的质量在不挂重物且________(选填选项前的字母)的情况下，轻推一下小车．若小车拖着纸带做匀速运动，表明已经消除了摩擦力和其他阻力的影响．A ．计时器不打点B ．计时器打点(3)接通电源，释放小车，打点计时器在纸带上打下一系列点，将打下的第一个点标为O .在纸带上依次取A 、B 、C …若干个计数点，已知相邻计数点间的时间间隔为T .测得A 、B 、C …各点到O 点的距离为x 1、x 2、x 3…如图2所示．实验中，重物质量远小于小车质量，可认为小车所受的拉力大小为mg .从打O 点到打B 点的过程中，拉力对小车做的功W ＝______________，打B 点时小车的速度v ＝________．(4)以v 2为纵坐标，W 为横坐标，利用实验数据作出如图3所示的v 2－W 图象．由此图象可得v 2随W 变化的表达式为__________________．根据功与能的关系，动能的表达式中可能包含v 2这个因子；分析实验结果的单位关系，与图线斜率有关的物理量应是________________．(5)假设已经完全消除了摩擦力和其他阻力的影响，若重物质量不满足远小于小车质量的条件，则从理论上分析，图4中正确反映v 2－W 关系的是______________．[解析] (1)打点计时器使用的电源是交流电源，故选B.(2)实验中，平衡摩擦力和其他阻力时，应先不挂重物，把长木板右端适当垫高，在小车后面挂上纸带，接通电源，在打点计时器打点的情况下，轻推一下小车，给小车一个初速度，若小车拖着纸带做匀速运动，则表明已经消除了摩擦力和其他阻力的影响．(3)实验中，可认为小车所受的拉力F 大小为mg ，从打O 点到打B 点的过程中，拉力对小车做的功W ＝Fx 2＝mgx 2.在匀变速直线运动中，中间时刻的瞬时速度等于这段时间内的平均速度，故v B ＝x AC 2T ＝x 3－x 12T .(4)由题图3可知，v 2＝kW ，斜率k ＝v 2W ，其单位为m 2·s －2·J －1.又1 J ＝1 N·m ，1 N ＝1 kg·m·s －2，故1 J ＝1 kg·m 2·s －2，故J －1＝kg －1·m －2·s 2，因此斜率k ＝v 2W 的单位为1kg ，故与图线斜率有关的物理量应是质量．(5)假设完全消除了摩擦力和其他阻力的影响，对由小车和重物组成的系统，其动能增加量为ΔE k ＝（m ＋M ）v 22，考虑到我们按重力做功W ＝mgx ，有ΔE k ＝（M ＋m ）v 22＝W ，即v 2＝2M ＋m W ，故v 2－W 的图象斜率k ＝2M ＋m，保持不变，故选项A 正确． [答案] (1)B (2)A B (3)mgx 2x 3－x 12T (4)v 2＝kW ，k ＝(4.5～5.0) m 2·s －2·J －1 质量 (5)A[突破训练] 在做“探究功和物体速度变化量的关系”的实验时，某同学设想，由功的计算式W＝Fl cos α可知，保持力不变，增加力作用的距离的倍数也可以增加功的倍数．据此，他设计了如下实验方案(实验装置如图甲所示)：A．取一平整的长木板倾斜固定在水平桌面上，将一光电门(与计算机连接)固定于长木板下端的a点；B．在长木板上标出与光电门间距分别为x＝L、2L、3L、4L、5L、…的点b、c、d、e、f、…；C．将带有很窄的挡光片的小车分别从b、c、d、e、f、…点由静止释放，利用光电门测出小车通过a点的速度v＝v1、v2、v3、v4、v5、…；D．选择合适的物理量，然后作出相关图象，寻找x和v的关系，进而得出功和物体速度变化量的关系．根据上述实验步骤，回答下列问题：(1)本方案中是否需要平衡摩擦力？________．(填“需要”或“不需要”)(2)该同学根据上述方案做了实验，实验记录的数据如表所示：请你自行确定横、纵坐标所代表的物理量和坐标轴标度，在如图乙所示的坐标纸中画出相关图象．(3)由(2)中所作的图象可以得出本实验的最终结论是．答案：(1)不需要(2)如图所示(3)合外力做的功与物体速度平方的变化量成正比验证机械能守恒定律[高分快攻]验证机械能守恒定律的数据处理方法一：利用起始点和第n 点计算．代入gh n 和12v 2n ，如果在实验误差允许的范围内，gh n＝12v 2n ，则验证了机械能守恒定律．方法二：任取两点计算．任取两点A 、B 测出h AB ，算出gh AB ；算出12v 2B －12v 2A 的值；在实验误差允许的范围内，若gh AB ＝12v 2B －12v 2A ，则验证了机械能守恒定律．方法三：图象法．从纸带上选取多个点，测量从第一点到其余各点的下落高度h ，并计算各点速度的平方v 2，然后以12v 2为纵轴，以h 为横轴，根据实验数据绘出12v 2－h 图线．若在实验误差允许的范围内图线是一条过原点且斜率为g 的直线，则验证了机械能守恒定律．误差分析教材中验证机械能守恒定律的实验是利用自由落体运动进行研究的，在重物和纸带下落过程中要克服阻力做功，故动能的增加量一定略小于重力势能的减少量，这是不可避免的，属于系统误差．而利用竖直上抛运动验证机械能守恒定律，动能的减少量略大于重力势能的增加量，所以在对误差进行分析时，要根据实验方法和条件合理分析，不能盲目套用公式或结论．(2016·高考全国卷Ⅰ)某同学用图甲所示的实验装置验证机械能守恒定律，其中打点计时器的电源为交流电源，可以使用的频率有20 Hz 、30 Hz 和40 Hz.打出纸带的一部分如图乙所示．该同学在实验中没有记录交流电的频率f ，需要用实验数据和其他题给条件进行推算．(1)若从打出的纸带可判定重物匀加速下落，利用f 和图乙中给出的物理量可以写出：在打点计时器打出B 点时，重物下落的速度大小为____________，打出C 点时重物下落的速度大小为____________，重物下落的加速度大小为____________．(2)已测得s 1＝8.89 cm ，s 2＝9.50 cm ，s 3＝10.10 cm ；当地重力加速度大小为9.80 m/s 2，实验中重物受到的平均阻力大小约为其重力的1%.由此推算出f 为________Hz.[解析] (1)利用做匀变速直线运动的质点在一段时间内的平均速度等于中间时刻的瞬时速度，可得打点计时器打出B 点时重物下落的速度v B ＝s 1＋s 22T ＝（s 1＋s 2）f 2；打出C 点时重物下落的速度v C ＝s 2＋s 32T ＝（s 2＋s 3）f 2.根据加速度的定义，重物下落的加速度大小为a ＝v C －v B T ＝(v C －v B )f ＝（s 3－s 1）f 22. (2)根据题述，重物下落受到的阻力为0.01mg ，由牛顿第二定律得，mg －0.01mg ＝ma ，解得a ＝0.99g .由（s 3－s 1）f 22＝0.99g ，解得f ＝40 Hz. [答案] (1)（s 1＋s 2）f 2 （s 2＋s 3）f 2 （s 3－s 1）f 22(2)40 [突破训练] 用如图甲所示的装置验证机械能守恒定律，已知打点计时器打点频率f ＝50 Hz.(1)实验中得到的一条纸带如图乙所示，将第一个打点标记为O ，选择点迹清晰且便于测量的连续5个点，标为A 、B 、C 、D 、E ，测出A 、C 、E 到O 点的距离分别为d 1＝9.51 cm 、d 2＝15.71 cm 、d 3＝23.47 cm.重物质量为0.5 kg ，当地重力加速度g ＝9.80 m/s 2.现选取OC 段的数据进行处理，则OC 段重物的重力势能减少量为________J ，动能增加量为________J ．(计算结果保留两位有效数字)(2)实验结果往往是重力势能的减少量大于动能的增加量，关于这个误差，下列说法正确的是________．A．该误差属于偶然误差B．该误差属于系统误差C．可以通过多次测量取平均值的方法来减小该误差D．可以通过减小空气阻力和摩擦阻力的影响来减小该误差解析：(1)由题图中所给数据可计算出打C点时重物的瞬时速度v C＝x AE4T＝d3－d14T＝（23.47－9.51）×10－24×0.02m/s＝1.745 m/s，ΔE k＝12mv2C＝12×0.5×1.7452J≈0.76 J，ΔEp＝mgd2＝0.5×9.8×0.157 1 J≈0.77 J.(2)重力势能的减少量略大于动能的增加量是因为存在空气阻力和摩擦阻力，这是实验原理和仪器带来的误差，是系统误差，故选项B、D正确．答案：(1)0.770.76(2)BD验证动量守恒定律[高分快攻]常见的“验证动量守恒定律”的实验是利用小球在斜面上加速，测出高度和水平位移，然后由平抛运动规律得出小球速度的，我们也可利用物块在斜面上加速，在水平面上减速，利用动能定理可知只要能测出物体在水平面上的位移，即可求出物块的初速度，从而也可以验证动量守恒定律．某同学在做“验证动量守恒定律”的实验，实验室具备的实验器材有：斜槽轨道，大小相等、质量不同的小钢球A、B，刻度尺、白纸，圆规，重垂线一条．实验装置如图甲所示，P为不放B球时A球的平均落点，M点和N点分别为碰撞后A球和B球的平均落点．(1)对于实验中注意事项、测量器材和需要测量的物理量，下列说法中正确的是________．A．实验前调节轨道时应注意槽的末端的切线是水平的B．实验中要保证每次让A球从斜槽轨道上同一高度处由静止释放C．实验中还缺少的器材有复写纸和秒表D．实验中需要测量的物理量只有A球的质量m1和B球的质量m2。

力学实验（2）1.（6分）（2019高考全国考试大纲调研卷13）如图甲所示，是“探究力对物体做的功与物体速度的关系”部分实验装置图。

则：(1)先使小车不连接橡皮筋，发现小车在木板上加速下滑，那么，在橡皮筋弹力的作用下，合外力对小车所做的功__________(选填“大于”、“小于”或“等于”)橡皮筋弹力对小车所做的功图乙是在实验中得到的一条纸带，那么，在A 、B 、C 三个计数点中应该选用__________点的速度才符合实验要求。

(2)橡皮筋对小车做的功和小车获得速度可以由纸带和打点计时器测出改变橡皮筋的条数，可以得到多组功和速度的数据。

若以橡皮筋对小车做的功W 为纵坐标，小车获得速度v 2为横坐标，那么，作出的图像应该是__________【参考答案】 (1). 大于 C （4分）（2）A （2分）【名师解析】（1）由于小车不连接橡皮筋时，小车在木板上加速下滑，此时小车所受合力沿斜面向下。

在橡皮筋弹力的作用下，合外力对小车所做的功大于橡皮筋弹力对小车所做的功；由图可知，C 点达到了最大速度，计数点中应该选用C 点的速度才符合实验要求；(2)由动能定理可知：W=212mv ，W 与v 是二次函数关系，由图示图象可知，A 正确，BCD 错误，故选：A.2. （2019全国考试大纲调研卷3）某同学将力传感器固定在小车上，然后把绳的一端固定在传感器拉钩上，用来测量绳对小车的拉力，探究在小车及传感器总质量不变时加速度跟它们所受拉力的关系，根据所测数据在坐标系中作出了如图所示的a－F图象．(1)图线不过坐标原点的原因是__________．(2)本实验中是否仍需要砂和桶的总质量远小于小车和传感器的总质量．__________(填“是”或“否”)．(3)由图象求出小车和传感器的总质量为__________kg.【参考答案】没有平衡摩擦力，或平衡的不够否 13.（2019湖北恩施州2月检测）如图所示为某同学设计的一种探究动量守恒定律的实验装置和原理图。

高考复习力学实验题参考答案与试题解析一．实验题（共17小题）1．（2016•天津）某同学利用图1示装置研究小车的匀变速直线运动．①实验中，必要的措施是AB ．A．细线必须与长木板平行B．先接通电源再释放小车C．小车的质量远大于钩码的质量D．平衡小车与长木板间的摩擦力②他实验时将打点机器接到频率为50Hz的交流电源上，得到一条纸带，打出的部分计数点如图2所示（每相邻两个计数点间还有4个点，图中未画出）s1=3.59cm，s2=4.41cm，s3=5.19cm，s4=5.97cm，s5=6.78cm，s6=7.64cm，则小车的加速度a= 0.80 m/s2（要求充分利用测量的数据），打点计时器在打B点时小车的速度v B= 0.40 m/s．（结果均保留两位有效数字）【解答】解：①A、为了让小车做匀加速直线运动，应使小车受力恒定，故应将细线与木板保持水平；同时为了打点稳定，应先开电源再放纸带；故AB正确；C、本实验中只是研究匀变速直线运动，故不需要让小车的质量远大于钩码的质量；只要能让小车做匀加速运动即可；故C错误；D、由C的分析可知，只要摩擦力恒定即可，不需要平衡摩擦力；故D错误；故选：AB；②每两个计数点间有四个点没有画出，故两计数点间的时间间隔为T=5×0.02=0.1s；根据逐差法可知，物体的加速度a===0.80m/s2；B点的速度等于AC段的平均速度，则有：v===0.40m/s；故答案为：①AB；②0.80；0.40．2．（2016•高港区校级学业考试）利用图中所示的装置可以研究自由落体运动，实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落，打点计时器会再纸带上打出一系列的小点，（1）若实验时用到的计时器为电磁打点计时器，打点计时器的安装要使两个限位孔在同一竖直（选填“水平”或“竖直”）线上，以减少摩擦阻力；（2）实验过程中，下列说法正确的是CDA、接通电源的同时要立刻释放重物B、选取纸带时要选取第1个点与第2个点之间的距离接近4mm且清晰的纸带C、释放重物之前要让重物靠近打点计时器D、为了使实验数据更加准确，可取多次测量结果的平均值（3）为了测得重物下落的加速度，还需要的实验仪器是 CA、天平B、秒表C、米尺．【解答】解：（1）电磁式打点计时器需要用低压交流电压；安装打点计时器时要注意让上下限位孔在同一竖直线上，从而减小阻力；（2）A、应先接通电源，稳定后再释放纸带，故A错误；B、选择纸带时应选择点迹清楚，前两个点间距接近2mm的纸带，故B错误；C、释放重物时，应让重物靠近纸带；故C正确；D、为了使实验数据更加准确，可取多次测量结果的平均值；故D正确；故选：CD．（3）据运动学公式得：△x=at2，a=，为了测试重物下落的加速度，还需要的实验器材有：米尺，用来测量计数点之间的距离．该实验中不需要天平，通过打点计时器打点的时间间隔可以计算出计数点之间的时间间隔，所以也不需要秒表．故选：C．故答案为：（1）竖直；（2）CD；（3）C．3．（2017春•涞水县校级月考）某学生利用“研究匀变速直线运动”的实验装置来测量一个质量为m=50g的重锤下落时的加速度值，该学生将重锤固定在纸带下端，让纸带穿过打点计时器，实验装置如图1所示．（1）以下是该同学正确的实验操作和计算过程，请填写其中的空白部分：①实验操作：接通电源，释放纸带，让重锤自由落下，实验结束关闭电源．②取下纸带，取其中的一段标出计数点如图2所示，测出相邻计数点间的距离分别为x1=2.60cm，x2=4.14cm，x3=5.69cm，x4=7.22cm，x5=8.75 cm，x6=10.29cm，已知打点计时器的打点间隔T=0.02s，则重锤运动的加速度计算表达式为a= ，代入数据，可得加速度a= 9.60 m/s2（计算结果保留三位有效数字）．【解答】解：（1）①实验时，应先接通打点计时器的电源，再释放纸带，实验结束，应立即关闭电源．②根据匀变速直线运动的推论△x=aT2，有：x6﹣x3=3a1（2T）2…①x5﹣x2=3a2（2T）2…②x4﹣x1=3a3（2T）2…③a=…④联立①②③④解得：a=；代入数据解得：a=9.60m/s2．答案：（1）①接通电源，实验结束关闭电源；②，9.60．4．（2016春•哈尔滨校级期中）某同学进行“验证力的平行四边形定则“实验，试完成主要步骤：（1）如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点的位置O点、两弹簧测力计的读数F1、F2以及两细绳套的方向（2）用一只弹簧测力计钩住细绳套把橡皮条与细绳套的结点拉到同一位置O ，记下细绳的方向（如图丙中的Oc）．如乙图所示，读得弹簧测力计的示数F= 4.0N（3）如丙图所示，按选定的标度作出了力的图示，请在图丙中：a．按同样的标度作出力F的图示b．按力的平行四边形定则作出F1、F2的合力F′（4）关于该实验注意事项，下列说法中正确的是 BA．实验中所用的两根细绳越短越好B．弹簧测力计的拉力方向必须与木板平行C．每次实验中两个分力间的夹角必须大于90°．【解答】解：（1）如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点位置O和两测力计的示数F1、F2以及两细绳套的方向，（2）如图乙，用一只弹簧测力计钩住细绳套把橡皮条的结点拉到同一位置O，记下细绳套的方向，由图示弹簧测力计可读得弹簧测力计的示数F=4.0N；（3）a、按力的图示方法作出力F的图示如图所示；b、根据力的平行四边形定则，作出F1、F2的合力F′，如图所示．（4）A、拉橡皮条的细绳要适当长一些，以方便画出力的方向，故A错误；B、测量力的实验要求尽量准确，为了减小实验中因摩擦造成的误差，操作中要求弹簧秤、细绳、橡皮条都应与木板平行，故B正确；C、在实验中两个分力的夹角大小适当，且二力的大小要适量大些，这样有利于减小实验中偶然误差的影响，不需要夹角必须大于90°，故C错误；故选：B故答案为：（1）两细绳套的方向；（2）同一位置O；4.0N；（3）如图所示；（4）B．5．（2016春•衡阳校级期末）“验证力的平行四边形定则”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．（1）本实验采用的科学方法是 BA．理想实验法 B．等效替代法C．控制变量法 D．建立物理模型法（2）某同学用两个弹簧秤将结点拉至某位置，此时该同学记录下了结点O的位置及两弹簧秤对应的读数，他还应该记录下两细线的方向．（3）图乙中的F是利用平行四边形定则作出的两个弹簧秤拉力的合力的图示，F′为用一个弹簧秤将结点拉至同一点时所用拉力的图示，这两个力中，方向一定沿AO方向的是F′．【解答】解：（1）本实验中两个拉力的作用效果和一个拉力的作用效果相同，采用的科学方法是等效替代法．故选：B．（2）当用两个弹簧秤同时拉橡皮筋时，必须记录下两弹簧秤读数，及两细线的方向，O点的位置；（3）图乙中的F与F′中，F是由平行四边形得出的，而F′是通过实验方法得出的，其方向一定与橡皮筋的方向相同，一定与AO共线的是 F′．故答案为：（1）B；（2）两细线的方向；（3）F′．6．（2016春•临沂校级期末）在“探究求合力的方法”实验中，可以设计不同的方案探究．以下是甲、乙两位同学设计的两个实验方案，（1）甲同学设计的方案如图1，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的另一端都有绳套．实验中需用两个弹簧测力计分别钩住绳套，并互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O．①某同学在做该实验时认为：A．拉橡皮条的绳细一些且长一些，实验效果较好B．拉橡皮条时，弹簧测力计、橡皮条、细绳应贴近木板且与木板平面平行C．橡皮条弹性要好，拉结点到达某一位置O时，橡皮条方向必须在两细绳夹角的角平分线上D．拉力F1和F2的夹角越大越好其中正确的是AB （填入相应的字母）②若某次测量中两个弹簧测力计的读数均为4N，且两弹簧测力计拉力的方向相互垂直，则不能（选填“能”或“不能”）用一个量程为5N的弹簧测力计测量出它们的合力，理由是：合力为4N＞5N，超出了弹簧测力计的量程．（2）乙同学在家中用三根相同的橡皮筋（遵循胡克定律）来探究求合力的方法，如图2所示，三根橡皮筋在O点相互连接，拉长后三个端点用图钉固定在A、B、C三点．在实验中，可以通过刻度尺测量橡皮筋的长度来得到橡皮筋的拉力大小，并通过OA、OB、OC的方向确定三个拉力的方向，从而探究求其中任意两个拉力的合力的方法．在实验过程中，下列说法正确的是AD ．A．实验需要测量橡皮筋的长度以及橡皮筋的原长B．为减小误差，应选择劲度系数尽量大的橡皮筋C．以OB、OC为两邻边做平行四边形，其对角线必与OA在一条直线上且两者长度相等D．多次实验中O点不必是同一位置．【解答】解：（1）①A、在实验中要减小拉力方向的误差，应让标记同一细绳方向的两点尽量远些，故细绳应该长一些，故A正确；B、作图时，我们是在白纸中作图，做出的是水平力的图示，若拉力倾斜，则作出图的方向与实际力的方向有有较大差别，故应使各力尽量与木板面平行，故B正确；C、橡皮条弹性要好，拉结点到达某一位置O时，拉力与拉力的夹角应适当大些，但橡皮条方向不必须在两细绳夹角的角平分线上，故C错误；D、两个拉力的夹角过大，合力会过小，量取理论值时相对误差变大，夹角太小，会导致作图困难，也会增大偶然误差，故D错误．故选：AB．②两力均为4N，且相互垂直，则其合力大小为F=4N＞5N，合力超过了弹簧秤的量程，故弹簧秤无法测出物体所受的合力，故不能使用．（2）A、需要知道橡皮筋的伸长量才能表示橡皮筋的弹力，故应该测量橡皮筋的原长，故A正确；B、为了减小误差，橡皮筋的伸长量应该大些，故应选择劲度系数稍小的橡皮筋，故B错误；C、由于橡皮筋的弹力与它的长度不成正比，所以OB、OC弹力的合力方向与以OB、OC为两邻边做平行四边形的对角线不重合，故C错误；D、不同的O点依然满足任意两个橡皮筋弹力的合力与第三个橡皮筋弹力等大反向的特点，所以即使O点不固定，也可以探究求合力的方法，故D正确．故选：AD．故答案为：（1）①AB；②不能；合力为4N＞5N，超出了弹簧测力计的量程；（2）AD．7．（2016•广州二模）用图甲所示装置“探究加速度与力、质量的关系”．请思考并完成相关内容：（1）实验时，为平衡摩擦力，以下操作正确的是 BA．连着砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动B．取下砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动C．取下砂桶，适当调整木板右端的高度，直到小车缓慢沿木板做直线运动（2）图乙是实验中得到的一条纸带，已知相邻计数点间还有四个点未画出，打点计时器所用电源频率为50Hz，由此可求出小车的加速度a= 1.60 m/s2（计算结果保留三位有效数字）．（3）一组同学在保持木板水平时，研究小车质量一定的情况下加速度a与合外力F的关系，得到如图丙中①所示的a﹣F图线．则小车运动时受到的摩擦力f= 0.10 N；小车质量M= 0.20 kg．若该小组正确完成了步骤（1），得到的a﹣F图线应该是图丙中的②（填“②”、“③”或“④”）．【解答】解：（1）平衡摩擦力时，取下砂桶，适当当调整木板右端的高度，直到小车被轻推后沿木板匀速运动，故B正确．（2）根据△x=aT2，运用逐差法得，a===1.60m/s2．（3）根据图①知，当F=0.10N时，小车才开始运动，可知小车运动时受到的摩擦力f=0.10N，图线的斜率表示质量的倒数，则m=kg=0.20kg．平衡摩擦力后，a与F成正比，图线的斜率不变，故正确图线为②．故答案为：（1）B；（2）1.60；（3）0.10，0.20，②．8．（2016秋•天津月考）在“探究加速度与力、质量的关系”实验中，某同学使用了如图（1）所示的装置，计时器打点频率为50Hz．（1）该同学得到一条纸带，在纸带上取连续的六个点，如图（b）所示，自A点起，相邻两点间的距离分别为10.0mm、12.0mm、14.0mm、16.0mm、18.0mm，则打E点时小车的速度为0.85 m/s，小车的加速度为5 m/s2．（2）该同学要探究小车的加速度a和质量M的关系，应该保持拉力F恒定不变；若该同学要探究加速度a和拉力F的关系，应该保持小车质量M恒定不变．（3）该同学通过数据的处理作出了a﹣F图象，如图（c）所示，则①图中的直线不过原点的原因是平衡摩擦力过度．②此图中直线发生弯曲的原因是不满足m＜＜M ．【解答】解：（1）利用匀变速直线运动的推论得出：v E== m/s=0.85m/s小车的加速度为a== m/s2=5m/s2（2）该同学要探究小车的加速度a和质量M的关系，应该保持细线对车的拉力F不变；若该同学要探究加速度a和拉力F的关系，应该保持小车的质量M不变．（3）图中当F=0时，a≠0．也就是说当绳子上没有拉力时，小车的加速度不为0，说明小车的摩擦力小于重力的分力，所以原因是实验前木板右端垫得过高．设小车的加速度为a，绳子拉力为F，以砂和砂桶为研究对象得：mg﹣F=ma以小车为研究对象F=Ma解得：a=故：F=Ma=所以要使得绳子拉力等于砂和砂桶的重力大小，必有m＜＜M，而不满足m＜＜M时，随m的增大物体的加速度a逐渐减小．故图象弯曲的原因是：未满足砂和砂桶质量远小于小车的质量．故答案为：（1）0.85；5；（2）拉力F恒定；小车质量M恒定；（3）平衡摩擦力过度，不满足m＜＜M．9．（2016秋•濮阳月考）为了探究物体的加速度与质量的关系时，某实验小组的同学设计了如图所示的实验装置．装置中有电磁打点计时器、纸带、带滑轮的长木板、垫块、小车和砝码（总质量用M表示）、砂和砂捅（总质量用m表示）、刻度尺等，请回答下列问题：（1）为了完成本实验，下列实验器材中必不可少的是CD ．A．低压直流电源 B．秒表 C．天平（附砝码） D．低压交流电源（2）实验误差由偶然误差和系统误差，本实验中纸带与打点计时器、小车与长木板之间的摩擦和阻力对实验的影响属于系统误差．为了使实验结果更贴近结论，应尽量地减少摩擦阻力的影响，即按如图的方式将长木板的一端适当垫高，以平衡摩擦力，在平衡摩擦力时，取下沙桶并将纸带穿过打点计时器，使小车带动纸带在长木板上做匀速直线运动．（3）探究小车的加速度与其质量的关系时，可以通过改变小车中砝码的个数来改变小车的质量．在完成本实验时，为了使沙桶的总重力近似地等于小车的牵引力，则沙桶的总质量与小车的总质量的关系应满足M ＞＞m ．（4）该实验小组的同学在某次测量时，得到了如图所示的纸带，其中0、1、2为相邻的三个计数点，且相邻两计数点的打点频率为f，0、1两点间的距离用x1表示.1、2两点间的距离用x2表示，则该小车加速度的表达式a= （x2﹣x1）f2m/s2．如果f=10Hz，x1=5.90cm，x2=6.46cm，则加速度的值应为a= 0.56 m/s2（保留两位小数）（5 ）在完成以上操作后，将得到的数据用图象进行处理，则小车的加速度的倒数关于小车的质量M的函数图象符合实际情况的是 C ．【解答】解：（1）本实验中需测小车质量，则需要天平，电磁打点计时器需要低压交流电源，故选：CD．（2）平衡摩擦力时，把木板一端垫高，调节木板的倾斜度，使小车在不受绳的拉力时能拖动纸带沿木板做匀速直线运动即可；（3）根据实验误差的来源，在 M＞＞m条件下，可以认为绳对小车的拉力近似等于沙和沙桶的总重力．（4）根据△x=aT2得：a==（x2﹣x1）f2=（6.46﹣5.90）×102×10﹣2 m/s2=0.56 m/s2；（5）根据牛顿第二定律得：a=，则=M+，则以为纵轴，以总质量M为横轴，作出的图象为一倾斜直线，且纵坐标不为0，故C正确，ABD错误．故选：C故答案为：（1）CD；（2）M＞＞m；（3）（x2﹣x1）f2；0.56；（4）C．10．（2016春•锦州期末）图甲是“研究平抛物体的运动”的实验装置图．（1）实验前应对实验装置反复调节，直到斜槽末端切线水平．每次让小球从同一位置由静止释放，是为了每次平抛初速度相同．（2）图乙是正确实验取得的数据，其中O为抛出点，则此小球做平抛运动的初速度为 1.6m/s．（g=9.8m/s2）（3）在另一次实验中将白纸换成方格纸，每个格的边长L=5cm，通过实验，记录了小球在运动途中的三个位置，如图丙所示，则该小球做平抛运动的初速度为 1.5 m/s；B点的竖直分速度为 2 m/s；平抛运动的初位置坐标（﹣1，1）（如图丙，以O点为原点，水平向右为X轴正方向，竖直向下为Y轴的正方向，g取10m/s2）．【解答】解：（1）平抛运动的初速度一定要水平，因此为了获得水平的初速度安装斜槽轨道时要注意槽口末端要水平，为了保证小球每次平抛的轨迹都是相同的，这就要求小球平抛的初速度相同，因此在操作中要求每次小球能从同一位置静止释放．（2）由于O为抛出点，所以根据平抛运动规律有：x=v0t将x=32cm，y=19.6cm，代入解得：v0=1.6m/s．（3）由图可知，物体由A→B和由B→C所用的时间相等，且有：△y=gT2，由图可知△y=2L=10cm，代入解得，T=0.1sx=v0T，将x=3L=15cm，代入解得：v0=1.5 m/s，竖直方向自由落体运动，根据匀变速直线运动中时间中点的瞬时速度等于该过程中的平均速度有：v By==2 m/s．故从抛出到B点所用时间为：t=故从抛出到B点的水平位移为：x=v0t=1.5×0.2m=0.3m，故从抛出到B点的竖直位移为：y=gt2=所以x′=5L﹣x=0.25﹣0.3m=﹣0.05m=L，y′=5L﹣y=0.25﹣0.2m=0.05m=L，平抛运动的初位置坐标为（﹣1，1）．故答案为：（1）水平，初速度相同；（2）1.6；（3）1.5，2，（﹣1，1）．11．（2016春•衡阳校级期末）（1）“研究平抛物体的运动”实验的装置如图1所示，在实验前应ABC A．将斜槽的末端切线调成水平B．将木板校准到竖直方向，并使木板平面与小球下落的竖直平面平行C．小球每次必须从斜面上同一位置由静止开始释放D．在白纸上记录斜槽末端槽口的位置O，作为小球做平抛运动的起点和所建坐标系的原点（2）物体做平抛运动的规律可以概括为两点：①水平方向做匀速直线运动；②竖直方向做自由落体运动．为了研究物体的平抛运动，可做下面的实验：如图2所示，用小锤打击弹性金属片，A球水平飞出；同时B球被松开，做自由落体运动．两球同时落到地面．把整个装置放在不同高度，重新做此实验，结果两小球总是同时落地．则这个实验 BA．只能说明上述规律中的第①条B．只能说明上述规律中的第②条C．不能说明上述规律中的任何一条D．能同时说明上述两条规律．【解答】解：（1）A、实验中必须保证小球做平抛运动，而平抛运动要求有水平初速度且只受重力作用，故A正确；B、根据平抛运动的特点可知其运动轨迹在竖直平面内，因此在实验前，应使用重锤线调整面板在竖直平面内，即要求木板平面与小球下落的竖直平面平行，故B正确；C、小球每次必须从斜面上同一位置由静止开始释放．故C正确；D、在白纸上记录斜槽末端槽口的位置O，不能作为小球做平抛运动的起点放，故D错误．故选：ABC．（2）在打击金属片时，两小球同时做平抛运动与自由落体运动，结果同时落地，则说明平抛运动竖直方向是自由落体运动，不能说明水平方向上的运动规律，故B正确，ACD错误．故答案为：（1）ABC；（2）B．12．（2016•花溪区校级三模）为了探究力对物体做功与物体速度变化的关系，现提供如图1所示的器材，让小车在橡皮筋的作用下弹出后，沿木板滑行，当我们分别用同样的橡皮筋1条、2条、3条…并起来进行第1次、第2次、第3次…实验时，每次实验中橡皮筋拉伸的长度都应保持一致，我们把橡皮筋对小车做的功可记作W、2W、3W…对每次打出的纸带进行处理，求出小车每次最后匀速运动时的速度v，记录数据如下．请）实验中木板略微倾斜，这样做 C （填答案前的字母）A．是为了释放小车后，小车能匀加速下滑B．是为了增大橡皮筋对小车的弹力C．是为了使橡皮筋对小车做的功等于合外力对小车做的功D．是为了使橡皮筋松驰后小车做匀加速运动（2）据以上数据，在坐标纸中作出W﹣v2图象．（3）根据图象2可以做出判断，力对小车所做的功与力对小车所做的功与．【解答】解：（1）装置探究橡皮筋做功与小车速度的关系，应平衡摩擦力，使得橡皮筋做功等于合外力做功，以及能够使橡皮筋松弛后小车做匀速运动，故C正确，ABD错误．故选：C．（2）根据描点法作出图象，如图所示：（3）W﹣v2图象是一条过原点的倾斜的直线，根据图象可知，力对小车所做的功与小车速度平方成正比．故答案为：（1）C；（2）W﹣v2图象如图；（3）小车速度平方成正比．13．（2016•蔡甸区校级一模）某学习小组用图甲所示的实验装置探究“动能定理”．他们在气垫导轨上安装了一个光电门B，滑块上固定一遮光条，滑块用细线绕过气垫导轨左端的定滑轮与力传感器相连，传感器下方悬挂钩码，每次滑块都从A处由静止释放．（1）某同学用游标卡尺测量遮光条的宽度d，如图乙所示，则d= 2.30 mm．（2）下列实验要求中不必要的一项是 A （请填写选项前对应的字母）．A．应使滑块质量远大于钩码和力传感器的总质量B．应使A位置与光电门间的距离适当大些C．应将气垫导轨调至水平D．应使细线与气垫导轨平行（3）实验时保持滑块的质量M和A、B间的距离L不变，改变钩码质量m，测出对应的力传感器的示数F和遮光条通过光电门的时间t，通过描点作出线性图象，研究滑块动能变化与合外力对它所做功的关系，处理数据时应作出的图象是 C （请填写选项前对应的字母）．A．作出“t﹣F图象”B．作出“t2﹣F图象”C．作出“t2﹣图象”D．作出“t=3s图象”【解答】解：（1）由图知第5条刻度线与主尺对齐，d=2mm+6×0.05mm=2.30mm；（2）A、拉力是直接通过传感器测量的，故与小车质量和钩码质量大小关系无关，故A不必要；B、应使A位置与光电门间的距离适当大些，有利于减小误差，故B是必要的；C、应将气垫导轨调节水平，保持拉线方向与木板平面平行，这样拉力才等于合力，故CD是必要的；本题选不必要的，故选：A．（3）根据牛顿第二定律得：a=，那么解得：t2=所以研究滑块的加速度与力的关系，处理数据时应作出图象或作出t2﹣图象，故C正确．故选：C故答案为：（1）2.30；（2）A；（3）C14．（2015春•菏泽期末）为探究“恒力做功与物体动能改变的关系”，采用了如图所示实验装置．请回答下列问题：（1）为了减小小车与水平木板之间摩擦力的影响应采取做法是 CA．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀速运动B．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀加速运动C．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动D．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀加速运动（2）若实验中所用小车的质量为200g，为了使实验结果尽量精确，在实验室提供的以下四种规格钩码中，应该挑选的钩码是 AA．10g B．20g C．30g D．50g（3）某实验小组挑选了一个质量为50g的钩码，在多次正确操作实验得到的纸带中取出自认为满意的一条，经测量、计算，得到如下数据：第一个点到第n个点的距离为40.0cm；打下第n点时小车的速度大小为1.20m/s．该同学将钩码的重力当作小车所受的拉力，则拉力对小车做的功为0.196 J，小车动能的增量为0.144 J．（g=9.8m/s2，结果保留三位有效数字）【解答】解：（1）为了消除小车与水平木板之间摩擦力的影响应采取做法是，将不带滑轮的木板一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动，以使小车的重力沿斜面分力和摩擦力抵消，那么小车的合力就是绳子的拉力．故C正确．故选：C．（2）本题要用钩码的重力代替小车所受到的合力，钩码质量应远小于小车的质量．故选10g的钩码较好，故A正确．故选：A（3）从打下第一点到打下第N点拉力对小车做的功：W=mgs=50×10﹣3×9.8×0.4J=0.196J；小车的动能增量为：△E k=Mv2=0.2×1.22J=0.144J．故答案为：（1）C；（2）A；（3）0.196，0.14415．（2016•北京）利用图1装置做“验证机械能守恒定律”实验．①为验证机械能是否守恒，需要比较重物下落过程中任意两点间的 A ．。

专题17 力学实验【母题来源一】2019年普通高等学校招生全国统一考试物理（全国Ⅰ卷）【母题原题】某小组利用打点计时器对物块沿倾斜的长木板加速下滑时的运动进行研究。

物块拖动纸带下滑，打出的纸带一部分如图所示。

已知打点计时器所用交流电的频率为50 Hz ，纸带上标出的每两个相邻点之间还有4个打出的点未画出。

在ABCDE 五个点中，打点计时器最先打出的是___________点，在打出C点时物块的速度大小为___________m/s （保留3位有效数字）；物块下滑的加速度大小为___________m/s2（保留2位有效数字）。

【答案】（1）A （2）0.233 （3）0.75【解析】分析可知，物块沿倾斜长木板最匀加速直线运动，纸带上的点迹，从A 到E ，间隔越来越大，可知，物块跟纸带的左端相连，纸带上最先打出的是A 点；在打点计时器打C 点瞬间，物块的速度24.6510m/s 0.233m/s 220.1BD C x v T -⨯===⨯；根据逐差法可知，物块下滑的加速度()222226.15 3.1510m/s 0.75m/s 440.1CEAC x x a T --⨯-===⨯。

【母题来源二】2019年普通高等学校招生全国统一考试物理（全国Ⅱ卷）【母题原题】如图（a ），某同学设计了测量铁块与木板间动摩擦因数的实验。

所用器材有：铁架台、长木板、铁块、米尺、电磁打点计时器、频率50 Hz 的交流电源，纸带等。

回答下列问题：（1）铁块与木板间动摩擦因数μ=___________（用木板与水平面的夹角θ、重力加速度g 和铁块下滑的加速度a 表示）（2）某次实验时，调整木板与水平面的夹角θ=30°。

接通电源。

开启打点计时器，释放铁块，铁块从静止开始沿木板滑下。

多次重复后选择点迹清晰的一条纸带，如图（b ）所示。

图中的点为计数点（每两个相邻的计数点间还有4个点未画出）。

重力加速度为9.8 m/s 2。

专题17 力学实验（2）2019年高三二模、三模物理试题分项解析（II）1．（2019青岛二中模拟）如图所示为某中学物理课外学习小组设计的测定当地重力加速度的实验装置，他们的主要操作如下：实验次数h/cm t/s v/(m·s－1)1 10.0 0.028 3.572 20.0 0.059 3.393 30.0 0.092 3.264 40.0 0.131 3.055 50.0 0.176 2.846 60.0 0.235 2.55①安装实验器材，调节试管夹(小铁球)、光电门和纸杯在同一竖直线上；②打开试管夹，由静止释放小铁球，用光电计时器记录小铁球在两个光电门间的运动时间t，并用刻度尺(图上未画出)测量出两个光电门之间的高度h，计算出小铁球通过两光电门间的平均速度v；③固定光电门B的位置不变，改变光电门A的高度，重复②的操作．测出多组(h，t)，计算出对应的平均速度v；④画出v—t图象．请根据实验，回答如下问题：(1)设小铁球到达光电门B时的速度为v B，当地的重力加速度为g，则小铁球通过两光电门间平均速度v的表达式为__________________．(用v B 、g 和t 表示)(2)实验测得的数据如下表：请在坐标纸上画出v —t 图象（根据图像作答，不必画在答题纸上）． (3)根据v —t 图象，可以求得当地重力加速度g ＝________m/s 2，试管夹到光电门B 的距离约为___cm.(以上结果均保留3位有效数字) 【参考答案】（1）v ＝v B －12gt （2）见解析 （3）9.86；69.8 【名师解析】(1)根据匀变速直线运动中间时刻的速度等于该过程中的平均速度，可得小铁球通过两光电门间平均速度v 的表达式为v ＝v B －12gt. (2)依据题中数据描点连线，如图所示：(3)小铁球通过两光电门间平均速度v 的表达式为v ＝v B －12gt ，所以v —t 图象的斜率大小表示g ，则当地重力加速度g ＝2k ≈9.86 m/s 2，图象在v 轴上的截距等于v B ，根据图象得出v B ≈3.71 m/s ，根据，得试管夹到光电门B 的距离约为h=≈69.8 cm. 2.（2019浙江选考模拟3）在做“探究小车速度随时间变化”的实验中，下列仪器需要用到的有______。
