活动二 用内径千分尺测量孔径

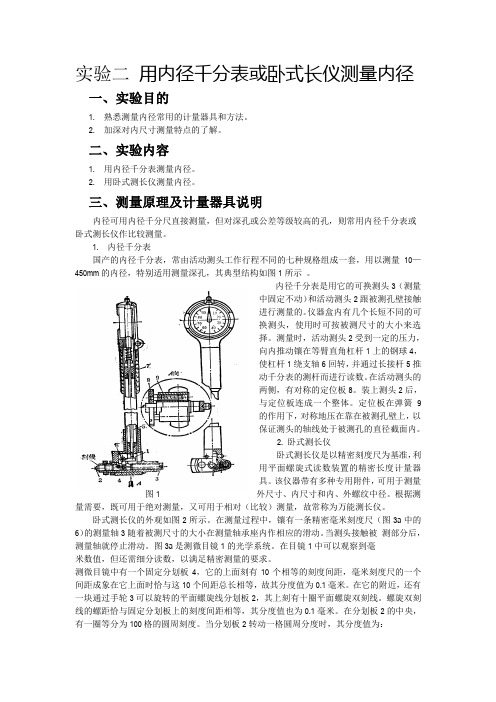

实验二用内径千分表或卧式长仪测量内径一、实验目的1.熟悉测量内径常用的计量器具和方法。

2.加深对内尺寸测量特点的了解。

二、实验内容1.用内径千分表测量内径。

2.用卧式测长仪测量内径。

三、测量原理及计量器具说明内径可用内径千分尺直接测量，但对深孔或公差等级较高的孔，则常用内径千分表或卧式测长仪作比较测量。

1. 内径千分表国产的内径千分表，常由活动测头工作行程不同的七种规格组成一套，用以测量10—450mm的内径，特别适用测量深孔，其典型结构如图1所示。

内径千分表是用它的可换测头3（测量中固定不动）和活动测头2跟被测孔壁接触进行测量的。

仪器盒内有几个长短不同的可换测头，使用时可按被测尺寸的大小来选择。

测量时，活动测头2受到一定的压力，向内推动镶在等臂直角杠杆1上的钢球4，使杠杆1绕支轴6回转，并通过长接杆5推动千分表的测杆而进行读数。

在活动测头的两侧，有对称的定位板8。

装上测头2后，与定位板连成一个整体。

定位板在弹簧9的作用下，对称地压在靠在被测孔壁上，以保证测头的轴线处于被测孔的直径截面内。

2. 卧式测长仪卧式测长仪是以精密刻度尺为基准，利用平面螺旋式读数装置的精密长度计量器具。

该仪器带有多种专用附件，可用于测量图1 外尺寸、内尺寸和内、外螺纹中径。

根据测量需要，既可用于绝对测量，又可用于相对（比较）测量，故常称为万能测长仪。

卧式测长仪的外观如图2所示。

在测量过程中，镶有一条精密毫米刻度尺（图3a中的6）的测量轴3随着被测尺寸的大小在测量轴承座内作相应的滑动。

当测头接触被测部分后，测量轴就停止滑动。

图3a是测微目镜1的光学系统。

在目镜1中可以观察到毫米数值，但还需细分读数，以满足精密测量的要求。

测微目镜中有一个固定分划板4，它的上面刻有10个相等的刻度间距，毫米刻度尺的一个间距成象在它上面时恰与这10个间距总长相等，故其分度值为0.1毫米。

在它的附近，还有一块通过手轮3可以旋转的平面螺旋线分划板2，其上刻有十圈平面螺旋双刻线。

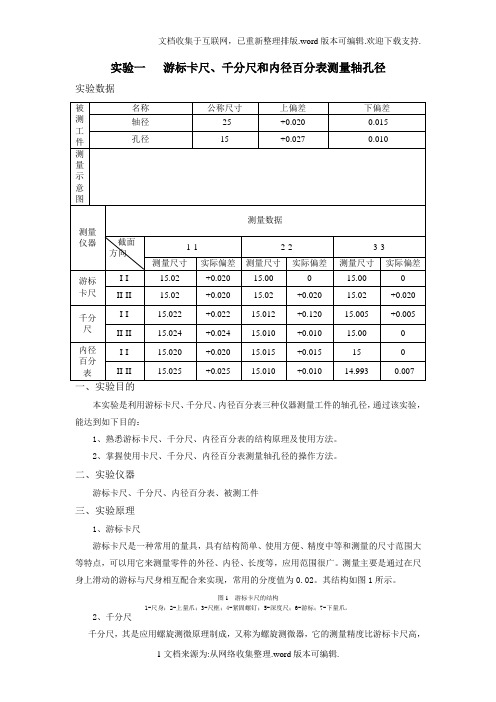

实验一游标卡尺、千分尺和内径百分表测量轴孔径实验数据本实验是利用游标卡尺、千分尺、内径百分表三种仪器测量工件的轴孔径，通过该实验，能达到如下目的：1、熟悉游标卡尺、千分尺、内径百分表的结构原理及使用方法。

2、掌握使用卡尺、千分尺、内径百分表测量轴孔径的操作方法。

二、实验仪器游标卡尺、千分尺、内径百分表、被测工件三、实验原理1、游标卡尺游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度等，应用范围很广。

测量主要是通过在尺身上滑动的游标与尺身相互配合来实现，常用的分度值为0.02。

其结构如图1所示。

图1 游标卡尺的结构1-尺身；2-上量爪；3-尺框；4-紧固螺钉；5-深度尺；6-游标；7-下量爪。

2、千分尺千分尺，其是应用螺旋测微原理制成，又称为螺旋测微器，它的测量精度比游标卡尺高，并且测量比较灵活，因此，当加工精度要求较高时多被应用。

其分度值为0.01mm，读数值为0.001mm。

其结构如图2所示。

图 2 0～25mm外径百分尺1-尺架；2-固定测砧；3-测微螺杆；4-螺纹轴套；5-固定刻度套筒；6-微分筒；7-调节螺母；8-接头；9-垫片；10-测力装置；11-锁紧螺钉；12-绝热板。

3、内径百分表内径百分表是用相对法测量内孔的一种常用量仪。

其分度值为0.01mm，测量范围一般为6—10、10—18、18—35、35—50、50—160、160—250、250—400等，单位mm。

其结构如图3所示。

测量时，根据被测孔径大小选择可换测头，将可换测头螺纹端旋入量脚并用螺母固定。

而活动测头装在套筒另一端导孔内，活动测头的移动使杠杆绕其固定轴转动，推动传动杆传至百分表的测杆，使百分表指针偏转显示工件值。

四、实验步骤1、游标卡尺测轴径游标卡尺的读数机构，是由主尺和游标两部分组成。

当活动量爪与固定量爪贴合时，游标上的“0”刻线(简称游标零线)对准主尺上的“0”刻线，此时量爪间的距离为“0”。

内径千分尺使用操作指导书一、简介内径千分尺是一种常见的测量工具，用于测量轴孔、孔径等内部尺寸。

本指导书将详细介绍内径千分尺的使用方法和注意事项，帮助您正确、高效地使用这一工具。

二、使用准备1. 工作环境：选择一个干净、光线明亮、没有震动的工作环境，以确保测量的准确性。

2. 内径千分尺检查：在使用之前，检查千分尺的外观是否完好，是否有损坏或缺陷，并保持它的清洁度。

三、内径千分尺的使用步骤1. 准备工作：a. 选择合适的内径千分尺：根据被测量的内径范围选择合适的千分尺。

b. 温度调节：将千分尺置于工作环境中，使其与被测件达到相同的温度。

c. 仔细读取千分尺的刻度：千分尺通常有两条刻度，其中一条用于表示毫米，另一条用于表示千分之一毫米。

2. 安装被测件：a. 清洁被测件：使用清洁布擦拭被测件的内壁，确保没有灰尘、油污等杂质。

b. 使被测件平稳：将被测件放在水平的工作台上，确保其稳固并垂直。

3. 使用内径千分尺进行测量：a. 良好的握持：用手握住千分尺底部，确保握持牢固。

b. 将千分尺插入被测件中：将千分尺缓慢插入被测件中，确保垂直插入并避免碰撞。

c. 读取测量值：将千分尺滑动到被测工件的最大值，同时读取千分尺上的刻度值。

注意毫米和千分之一毫米的刻度。

d. 记录测量值：将测量值记录下来，确保准确性和可追溯性。

4. 完成测量：a. 移除千分尺：缓慢且稳定地将千分尺从被测工件中取出，避免碰撞或损坏。

b. 清洁千分尺：使用清洁布擦拭千分尺的测量面和其他部件，确保其保持干净和良好的工作状态。

四、注意事项1. 严禁使用损坏的内径千分尺，以免对测量结果造成误导。

2. 在测量之前，请确保内径千分尺与被测工件处于相同的温度，以减少温度差对测量结果的影响。

3. 使用千分尺时要小心谨慎，避免千分尺碰撞或受力过大造成损坏。

4. 在插入被测工件时，要确保其垂直插入，并避免碰撞且尽量轻柔进行。

5. 在读取千分尺的刻度值时，应注意刻度线与刻度标记的对齐，以避免误读。

用内测千分尺测量孔径的步骤1. 了解内测千分尺1.1 什么是内测千分尺？内测千分尺，这小家伙可真是个宝贝，它能帮助我们精确测量孔径。

简单说，就是一个超级精准的测量工具，特别适合那些对尺寸要求极高的工作。

想想看，要是我们要做个精密配件，哪能马虎呢？1.2 为啥要测孔径？测量孔径就像给衣服量身，不能太紧也不能太松。

孔径的大小直接影响到零件的配合度，尤其是在机械制造、电子产品里，任何小差错都可能导致大麻烦。

所以，了解这步骤至关重要。

2. 准备工作2.1 工具和材料在动手之前，先准备好工具。

你需要的除了内测千分尺，还有点清洁工具，比如干净的布，别让灰尘破坏了你的测量结果。

记得，干净的环境总能让测量事半功倍。

2.2 读懂说明书别嫌麻烦，仔细看看内测千分尺的说明书。

就像开车之前要学会看车里的仪表盘，掌握这些细节，才能让你在测量时游刃有余，减少失误。

3. 测量步骤3.1 调整千分尺首先，拿起内测千分尺，把它的测量面轻轻放入孔中。

然后，缓慢转动调节螺母，让测量面稳稳贴合孔壁。

记住，慢工出细活，别急，稳住心态。

3.2 读取数值当你感觉到千分尺已经紧贴孔壁时，就可以读取刻度了。

这时候，眼睛要盯紧数字，记得，刻度上那点点小数字可真是关键，别让它溜走了！如果你还不太确定，可以再测一遍，确认无误再决定，毕竟“宁可信其有，不可信其无”。

4. 记录结果4.1 记录数据测量完后，别忘了把结果记下来。

可以用笔记本，或者干脆用手机记录，反正就是不能放在脑袋里，免得一转身就忘了。

把数据整理好，方便日后查阅。

4.2 分析结果有了测量数据，接下来就是分析啦。

看看这个孔径是否符合你的标准，是否满足生产需求。

分析数据就像审题，搞清楚了，才能更好地进行下一步。

5. 常见问题5.1 测量不准怎么办？如果发现测量结果不准，别慌。

首先检查千分尺是否正常，测量面有没有磨损。

还有就是你的手法，保持稳定的力量是关键，别让手抖成了摇晃的叶子。

5.2 如何提高测量精度？想提高测量精度？多练习！多做几次测量，熟能生巧。

内径千分尺使用方法内径千分尺是用来测量物体内径的一种测量工具，它通常由一个尺体和一个游标组成。

内径千分尺的测量范围通常为0-200mm，精度可达到0.01mm。

内径千分尺的使用方法如下：1. 准备工作：首先，将内径千分尺清洁干净，确保没有灰尘或其他杂物。

然后，检查游标是否灵活，尺体是否平整，游标和尺体之间的连接是否紧固。

2. 选择合适的测量范围：根据待测物体的内径的大小选择合适的测量范围。

常用的内径千分尺一般有0-25mm，25-50mm，50-75mm，75-100mm，100-125mm等不同的量程。

3. 测量：将内径千分尺的游标调整至合适的位置，放在要测量的内径上。

注意游标的对称性，确保其与内径表面相切。

4. 读取测量值：用眼睛仔细观察游标与尺体刻度线之间的对应关系，确定游标位置对应的刻度值。

内径千分尺一般分为主刻度和副刻度。

主刻度对应整毫米，副刻度对应千分之一毫米。

当游标刻度与主刻度对齐时，即为该主刻度下所示数值。

当游标刻度在两个主刻度之间时，需要通过对副刻度的读数来确定游标位置。

5. 记录测量值：将测量值记录下来，以备后续分析和使用。

需要注意的是，测量时要尽量避免过度拧紧测量物体，以免损坏游标和内径千分尺。

在使用完毕后，应将内径千分尺清洁干净并妥善保管，避免碰撞、摔落和受潮。

此外，内径千分尺还可以通过搭配配对套筒来实现更大范围的内径测量。

配对套筒是一种具有特定尺寸的筒状工具，可以与内径千分尺配合使用。

测量时，内径千分尺的游标位置通过配对套筒内径来确定，从而使测量范围扩大。

总结来说，使用内径千分尺测量物体的内径需要进行准备工作，选择合适的测量范围，放置并调整好游标，观察并记录游标位置对应的刻度值，最后将测量结果进行记录。

在使用过程中，要注意轻拿轻放，防止损坏内径千分尺。

使用配对套筒可以扩大测量范围。

希望以上回答能够帮助到您！。

零件测量与质量控制技术三年制中职数控专业学生72 (包括选学8)本课程是中等职业学校数控专业核心技术课。

学习该课程的目的是使学生掌握零件测量和产品质量控制的基本方法和技能。

了解公差配合基本知识和最新的国家标准。

熟练掌握通用量具和测量仪器的基本原理和使用方法，会根据不同的精度要求选择适合的量具和仪器。

掌握形位误差和表面粗糙度的检测工艺。

能胜任产品质量检测或者生产加工岗位工作，为企业培养实用技术人材。

职业能力目标：1.掌握质量、互换性、标准化等概念；2.会使用常用测量工具；3.会检测零件的线性尺寸、形位误差、罗纹、表面粗糙度；4.会控制零件加工过程的质量；5.了解现代精密测量仪器及技术。

本课程针对中等职业学校学生的实际情况，贯彻“基于工作过程”的设计思路，坚持理实一体化的教学理念，注重学生质量意识、质量检测技能与职业素质的培养，将岗位素质教育和技能培养有机地结合起来。

教学中，既可作为一门专业课程单列教授,也可将课程中的项目活动穿插到其他课程项目中教学,具有很强的实用性与灵便性。

模块与课时项目走进零件测量零件线性尺寸的轴套零件的检测长度的测量24教学项目一项目二任务一任务一测量项目三零件形位误差的测量项目四项目五检测项目六罗纹的测量典型零件的综合零件的质量控制*项目七零件的精密测量任务二任务三任务四任务一任务二任务三的测量轴径的测量孔径的测量锥度的测量识读形位公差直线度误差的测量圆度误差、圆柱度误差任务四平行度误差、平面度误差的测量任务五垂直度误差、位置度误差的测量任务六同轴度误差、径向圆跳动误差和端面圆跳动误差的测量任务一任务二任务一任务二任务三任务一任务二任务一件任务二测量三角形罗纹测量梯形罗纹轴套类零件的综合检测盘类零件的综合检测箱体类零件的综合检测工序能力控制图用三坐标测量机测量零用表面粗糙度仪测量零件表面粗糙度任务三用立式光学比较仪测量轴径合计444444444443334442272【学习目标】(1)对零件测量有感性认识(2)了解互换性、极限尺寸、偏差及公差，会计算极限尺寸并能知道零件尺寸的合格范围(3)会识读图样上形位公差和表面粗糙度代号(4)掌握测量基本理论及常用量具常识(5)了解常用的表面粗糙度测量方法，掌握比较法检测零件表面粗糙度任务轴套零件的检测【相关知识】(1)测量的概念、互换性的概念、极限尺寸、偏差及公差的概念(2)测量的种类，主动测量与被动测量(3)形位公差、表面粗糙度的识读(4)表面粗糙度的检测方法(5)量具常识【学习目标】(1)能根据零件尺寸要求，制定合理的测量方案(2)能测量零件各种线性尺寸，作出尺寸合格性判断(3)会保养各类测量用具，养成良好的职业习惯【相关知识】(1)零件图上长度尺寸的识读(2)使用钢直尺、游标卡尺及外径千分尺测量长度的方法(3)长度测量数据的采集与处理(4)长度尺寸合格性的判断(5)钢直尺、游标卡尺与外径千分尺的维护与保养方法活动一用钢直尺测量长度活动二用游标卡尺测量长度活动三用外径千分尺测量长度【知识拓展】其他长度测量技术深度游标卡尺、高度游标卡尺、量块、塞尺【相关知识】(1)零件图上轴径尺寸的识读(2)使用游标卡尺及外径千分尺测量轴径的方法(3)轴径测量数据的采集与处理(4)轴径尺寸合格性的判断活动一用游标卡尺测量轴径活动二用外径千分尺测量轴径【知识拓展】其他外径测量技术杠杆千分尺、尖头千分尺、卡规【相关知识】(1)零件图上孔径尺寸的识读(2)使用游标卡尺、内径千分尺与内径量表测量孔径的方法(3)孔径测量数据的采集与处理(4)孔径尺寸合格性的判断活动一用游标卡尺测量孔径活动二用内测千分尺测量孔径活动三用内径量表测量孔径【知识拓展】其他孔径测量技术内径千分尺、塞规【相关知识】(1)零件图上锥度、角度尺寸的识读(2)使用万能角度尺、正弦规测量锥度的方法(3)锥度测量数据的采集与处理(4)锥度尺寸合格性的判断(5)角度样板、锥度量规、万用角度尺、正弦规的使用活动一活动二活动三活动四用角度样板检测角度用万能角度尺测量角度用锥度量规检查零件锥度用正弦规检测锥度【知识拓展】其他定角度量具90°角尺、角度量块【学习目标】(1)能正确识读形位公差带代号并理解形位公差的含义(2)会选择检测形位误差的工具、量具，并正确测量零件的形位误差(3)能正确处理零件形位误差的检测数据(4)能对零件形位误差检测结果作出正确评估(5)会正确使用与保养工具、量具【相关知识】(1)形位公差与形位误差的概念和区别(2)零件的几何要素(3)形位公差项目和符号【相关知识】(1)直线度的含义、符号及应用范围(2)百分表的工作原理与操作方法(3)直线度误差的测量原理与方法(4)测量结果的数据处理(5)测量仪器的维护与保养活动一打表法测量直线度误差活动二水平仪测量直线度误差【相关知识】(1)能识读圆度、圆柱度符号(2)会测量圆度误差、圆柱度误差(3)会选择测量工、量具及其保养(4)能对检测结果进行数据处理并能评定零件的圆度或者圆柱度是否合格活动一两点法测量圆度误差活动二三点法测量圆度误差活动三圆柱度误差的测量【相关知识】(1)平行度的含义、符号及应用范围(2)平行度公差的类型(3)平行度误差、平面度误差的测量原理与方法(4)测量结果的数据处理(5)测量仪器的维护与保养活动一线对线测量平行度误差活动二线对面测量平行度误差活动三面对面测量平行度误差活动四测量平面度误差【知识拓展】透光法测量平面度误差【相关知识】(1)垂直度、位置度的含义、符号及应用范围(2)会测量垂直度、位置度的误差(3)心轴的使用(4)测量结果的数据处理(5)测量仪器的维护与保养活动一面对线测量垂直度误差活动二线对线测量垂直度误差【知识拓展】线对面、面对面的垂直度误差测量方法活动三测量位置度误差【相关知识】(1)同轴度、径向圆跳动和端面圆跳动的含义、符号及应用范围(2)同轴度误差、径向圆跳动误差和端面圆跳动误差常用测量工具的选择(3)轴类、套类零件同轴度误差、径向圆跳动误差和端面圆跳动误差的测量原理与方法(4)编写测量与误差分析报告(5)测量仪器的维护与保养活动一测量同轴度误差活动二测量径向圆跳动误差活动三测量端面圆跳动误差【学习目标】(1)能读懂零件图上各种罗纹的标记(2)会查表确定罗纹中径公差(3)会用通止规检测三角形罗纹(4)会用罗纹千分尺测量三角形罗纹(5)会用三针测量法测量三角形罗纹(6)会用三针测量法测量梯形罗纹【相关知识】(1)三角形罗纹标记识读(2)三角形罗纹常用测量器具的认识(4)罗纹千分尺测量三角形罗纹的方法(5)三针法测量三角形罗纹的方法(6)常用三角形罗纹测量器具的保养活动一活动二活动三用通止规检测三角形罗纹用三针法测量三角形罗纹用罗纹千分尺测量三角形罗纹【相关知识】(1)梯形罗纹标记识读三针法测量梯形罗纹(2)梯形罗纹中径的计算方法(3)用三针法测量梯形罗纹的方法(4)梯形罗纹测量器具的保养【学习目标】(1)会正确的阅读、分析零件图(2)会正确选择测量零件的工具、量具(3)会独立检测零件的质量(4)会填写零件的检测报告【学习目标】(1)树立生产过程中的质量意识及工作专注精神(2)了解通过采集数据绘制直方图的方法(3)会计算生产过程的工序能力指数并判断工序能力(4)会使用控制图判断生产过程的稳定性【相关知识】(1)采集测量数据、绘制直方图(2)计算标准偏差的方法(3)计算工序能力指数的方法(4)判断工序能力大小的方法活动一活动二活动三制作直方图分析直方图工序能力指数计算与工序能力判断【相关知识】(1)采集控制图数据方法(2)控制界限的计算及控制图的绘制方法(3)控制图的判断方法(4)质量失控原因的分析并改善活动一绘制控制图活动二分析控制图【学习目标】(1)了解现代精密测量技术的现状及发展(2)了解常用现代精密测量仪器的工作原理及运用领域(3)了解如何用三坐标测量机测量零件(4)了解用表面粗糙度仪测量零件表面粗糙度【相关知识】三坐标测量机的使用与保养【相关知识】(1)了解表面粗糙度的测量方法(2)了解便携式表面粗糙度测量仪的使用与保养【相关知识】(1)了解用相对测量法测量线性尺寸的原理(2)了解光学比较仪的结构并熟悉它们的使用方法(3)熟悉量块的使用与维护方法。

一、填空题：（每空1分，共10 分）1.游标量具按用途分一般有（游标卡尺）、（高度游标卡尺）（俗称划线尺)深度游标卡尺、齿厚卡尺等.2.百分表主要用于直接或（比较) 测量工件的长度尺寸、几何形状和位置偏差,也可用于检验机床几何精度或调整加工工件装夹位置偏差等.3. 千分尺的工作原理可以把它看成一对螺母和螺杠的结合，螺杆相对螺母旋转时,将角位移转变为（直线）位移。

4。

游标卡尺测量工件时，被测工件的与（轴线)游标卡尺的基准线不重合,为两条平行线，因此游标卡尺不符合阿贝原理，只能测量低精度的工件.5。

器具的选择主要取决于被测工件的精度要求，在保证（精度) 的前提下，也要考虑尺寸大小，结构形状，材料与被测表面的位置，同时也要考虑工件的批量，生产方式和生产成本等因素，对于批量大的工件，多用专用计量器具，对于单件小批量则多用（通用）计量器具。

6.百分表应牢固地装夹在表架夹具上,与装夹套筒紧固时，夹紧力（不宜过大），以免使夹紧套筒变形卡住测杆，应检查测杆移动是否灵活。

夹紧之后,不可再扳动百分表。

7. 使用外径千分尺时，一般用手握住（隔热）装置。

如果手直接握住尺架,就会使千分尺和工件温度不一致而增加测量误差。

8。

按被测尺寸调节外径千分尺时，要慢慢地转动（微分筒）或测力装置，不要握住微分筒挥动或摇转尺架，以致使精密测微螺杆变形。

9。

量具按其用途和特点，可分为(标准)、（通用）、（专用)量具三种类型.10.测量方法有（直接测量）、（间接测量）两种。

11。

游标每小格49/50mm的游标卡尺，尺身每小格(1）mm,二者之间差（0.02)mm，其测量精度为（0.02）mm。

12。

百分表的测量杆是作（直线）移动的，可用来测量(长度）尺寸，所以它也是(长度)测量工具。

13.万能角度尺是用来测量精密零件的（内外角度）或进行（角度划线）的角度量具，可以测量（0－320度）的任意角度。

14。

列举几种常用的测量工具（游标卡尺）、（百分尺）、（百分表）.15.车间常用的卡尺的精度是（0.02） mm。
