空气压缩机操作工考核试卷答案一、填空：（每空2分）1.空压机是一种特殊的动力设备，操作工必须经过（国家质量技术监督）部门培训、考核，取得操作证后方可上岗作业。

2.矿井应当在（地面）集中设置空气压缩机站。

3.空压机的主要技术参数有（排气压力）、（排气温度）、排气量。

4.空气压缩机站设备必须设有（压力表）和（安全阀）。

5.空气压缩机站设备的压力表每隔(一年)进行一次校验，安全阀应当每隔(半年)进行一次校验。

6.安全阀和压力调节器应当动作可靠，安全阀动作压力不得超过（额定压力）的1.1倍。

7.空气压缩机必须使用闪点不低于（215℃）的压缩机油。

8.使用油润滑的空气压缩机必须装设（断油保护）装置或者（断油信号显示）装置。

水冷式空气压缩机必须装设（断水保护装置）或者（断水信号显示）装置。

9．空气压缩机站的储气罐上必须装有动作可靠的安全阀和（放水阀），并有(检查孔)。

定期清除（风包内）的油垢。

10.新安装或者（检修后）的储气罐，应当用1.5倍空气压缩机工作压力做水压试验。

11.在储气罐出口管路上必须加装（释压阀），其口径不得小于（出风管）的直径，释放压力应当为空气压缩机（最高工作压力）的1.25～1.4倍。

12.地面空气压缩机站的储气罐必须避免（阳光直晒）。

13.螺杆式空气压缩机的排气温度不得超过（120℃），离心式空气压缩机的排气温度不得超过130℃。

必须装设温度保护装置，在超温时能（自动切断电源并报警）。

14.储气罐内的温度应当保持在（120℃）以下，并装有超温保护装置，在超温时能（自动切断电源并报警）。

15.对于温度超过（80）℃，易被触摸的管网或其它零件应加装防护装置或隔离，其它高温管道应有明显的标志。

当环境温度在（0）℃以下停机时，应打开阀门将全部存水放尽，以免冻坏设备和管道。

空压机每工作（2）小时，应将液气分离器、中间冷却器、后冷却器内的油水排放一次。

贮气罐内的油水每班应排放1~2次。

17.检查空气压缩机的电动机及启动器外壳接地良好，接地电阻不大（4）Ω。

煤矿用螺杆式移动空气压缩机（MLGF22/20-200G）使用安全技术措施一、工程概况根据矿生产组织安排，综采准备队负责维护、使用煤矿用螺杆式移动空气压缩机（MLGF22/20-200G）及配套开关。

为保证机电设备使用安全，特编制本设备使用安全技术措施。

二、巷道地点状况1、巷道地点名称：二水平南翼2#联巷。

2、巷道位置情况：二水平南翼2#联巷东为21107综采工作面（已回采），南为F20断层保护煤柱，北为二水平南翼轨道大巷、二水平南翼胶带大巷，巷道长度约为56m，联巷内敷设有供水、供气管路。

三、施工人员组织1、施工的安全第一责任人为队长，技术责任人为技术队长，现场施工责任人为当班跟班队长，直接施工责任人为当班班长。

2、施工前由技术负责人组织全队职工学习《煤矿用螺杆式移动空气压缩机（MLGF22/20-200G）使用安全技术措施》，贯彻重点为：技术参数及各类注意事项等。

凡参加施工的人员必须认真学习本措施，并在措施贯彻记录上签字，严格执行措施规定。

3、值班队长认真记录井下汇报，根据汇报情况，在班前会上对本班作业区域及施工要求等进行安排，告知作业人员现场施工情况，以及需要注意和处理的问题。

4、跟班队长根据值班队长安排的任务和要求，结合现场情况，对作业期间的安全注意事项、需协调事项、可能存在的危险及预防措施等进行讲解。

施工前，跟班队长对作业地点附近的安全状况（帮顶支护情况、停电情况、安全防护设施及工器具齐全完好情况等方面）进行检查，发现问题必须立即组织人员处理；施工期间，跟班队长对相关工作开展情况、措施执行情况等进行现场监督，并及时向值班队长汇报。

5、班长根据值班队长安排的施工任务，结合实际出勤人数和施工需求，对当班作业人员进行责任分工、指定相关负责人，并安排班组长专门负责现场指挥协调。

安排的相互协作人员应尽量固定，确保配合到位。

四、设备参数煤矿用螺杆式移动空气压缩机（MLGF22/20-200G）主要包括主电机、散热风扇电机、散热风扇、螺杆主机、防爆开关、空滤及油滤等，设备主要参数见附表1。

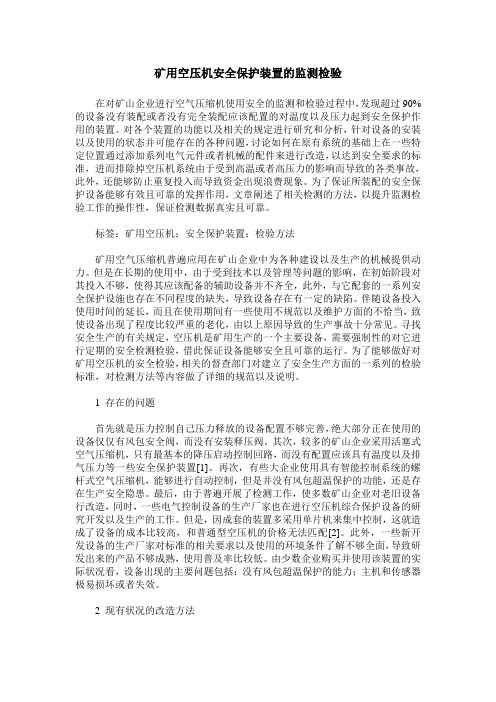

矿用空压机安全保护装置的监测检验在对矿山企业进行空气压缩机使用安全的监测和检验过程中，发现超过90%的设备没有装配或者没有完全装配应该配置的对温度以及压力起到安全保护作用的装置。

对各个装置的功能以及相关的规定进行研究和分析，针对设备的安装以及使用的状态并可能存在的各种问题，讨论如何在原有系统的基础上在一些特定位置通过添加系列电气元件或者机械的配件来进行改造，以达到安全要求的标准，进而排除掉空压机系统由于受到高温或者高压力的影响而导致的各类事故，此外，还能够防止重复投入而导致资金出现浪费现象。

为了保证所装配的安全保护设备能够有效且可靠的发挥作用，文章阐述了相关检测的方法，以提升监测检验工作的操作性，保证检测数据真实且可靠。

标签：矿用空压机；安全保护装置；检验方法矿用空气压缩机普遍应用在矿山企业中为各种建设以及生产的机械提供动力。

但是在长期的使用中，由于受到技术以及管理等问题的影响，在初始阶段对其投入不够，使得其应该配备的辅助设备并不齐全，此外，与它配套的一系列安全保护设施也存在不同程度的缺失，导致设备存在有一定的缺陷。

伴随设备投入使用时间的延长，而且在使用期间有一些使用不规范以及维护方面的不恰当，致使设备出现了程度比较严重的老化，由以上原因导致的生产事故十分常见。

寻找安全生产的有关规定，空压机是矿用生产的一个主要设备，需要强制性的对它进行定期的安全检测检验，借此保证设备能够安全且可靠的运行。

为了能够做好对矿用空压机的安全检验，相关的督查部门对建立了安全生产方面的一系列的检验标准，对检测方法等内容做了详细的规范以及说明。

1 存在的问题首先就是压力控制自己压力释放的设备配置不够完善，绝大部分正在使用的设备仅仅有风包安全阀，而没有安装释压阀。

其次，较多的矿山企业采用活塞式空气压缩机，只有最基本的降压启动控制回路，而没有配置应该具有温度以及排气压力等一些安全保护装置[1]。

再次，有些大企业使用具有智能控制系统的螺杆式空气压缩机，能够进行自动控制，但是并没有风包超温保护的功能，还是存在生产安全隐患。

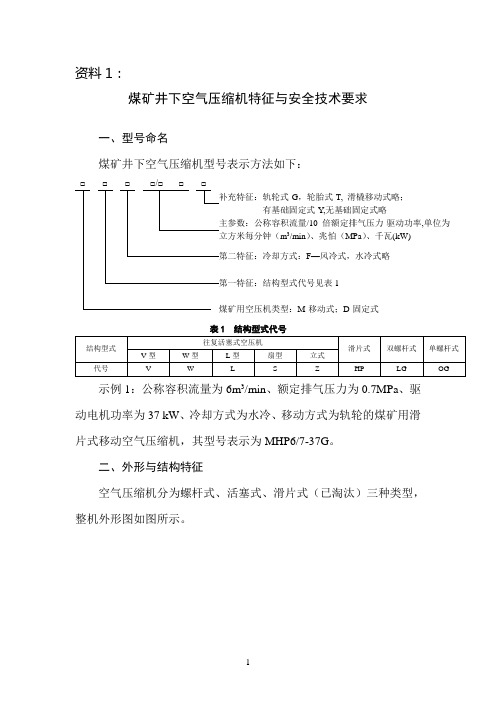

资料1：煤矿井下空气压缩机特征与安全技术要求一、型号命名煤矿井下空气压缩机型号表示方法如下：□□□□/□- □□补充特征：轨轮式-G，轮胎式-T, 滑橇移动式略；有基础固定式-Y,无基础固定式略主参数：公称容积流量/10倍额定排气压力-驱动功率,单位为立方米每分钟（m3/min）、兆怕（MPa）、千瓦(kW)第二特征：冷却方式：F—风冷式，水冷式略第一特征：结构型式代号见表1煤矿用空压机类型：M-移动式；D-固定式表1 结构型式代号结构型式往复活塞式空压机滑片式双螺杆式单螺杆式V型W型L型扇型立式代号V W L S Z HP LG OG 示例1：公称容积流量为6m3/min、额定排气压力为0.7MPa、驱动电机功率为37 kW、冷却方式为水冷、移动方式为轨轮的煤矿用滑片式移动空气压缩机，其型号表示为MHP6/7-37G。

二、外形与结构特征空气压缩机分为螺杆式、活塞式、滑片式（已淘汰）三种类型，整机外形图如图所示。

螺杆式空气压缩机外形图活塞式空气压缩机外形图区分三种类型空气压缩机的方法是看其核心部件---压缩机头的结构类型。

1. 螺杆式压缩机头的典型特点：主机内平行地配置着一对相互啮合的蜗杆（双螺杆）；一对星形齿轮对称的布置于蜗杆的两侧（单螺杆），如图所示。

双螺杆式压缩机头剖面与外形图单螺杆式压缩机头剖面与外形图2. 活塞式空气压缩机的典型特征：气缸的布置方式见下图，有曲轴连杆及活塞。

活塞式压缩机头剖面与外形图3. 滑片式空气压缩机的典型特点：机头外形多为圆柱形，转子与内缸为偏心安装，转子上开有径向滑槽以安装滑片。

滑片式空压机头与整机图三、采购要求1．严把设备选型关。

要优先选用螺杆机型，不得选用滑片式空气压缩机。

严禁选用无安全保障、证书或证件不全、假冒伪劣的产品及配件。

2．严把设备采购关。

必须选择、采购由专业生产厂家制造，井下固定安装的空气压缩机应具有生产许可证和产品合格证。

井下使用的移动式空气压缩机应具备煤矿矿用产品安全标志。

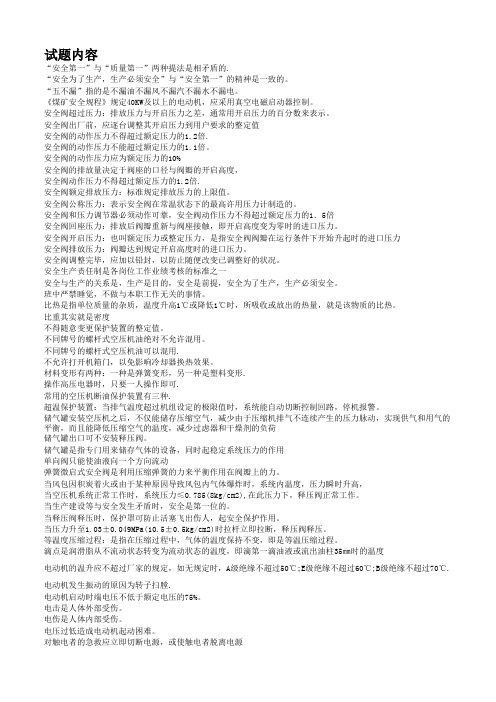

试题内容“安全第一”与“质量第一”两种提法是相矛盾的.“安全为了生产，生产必须安全”与“安全第一”的精神是一致的。

“五不漏”指的是不漏油不漏风不漏汽不漏水不漏电。

《煤矿安全规程》规定40KW及以上的电动机，应采用真空电磁启动器控制。

安全阀超过压力：排放压力与开启压力之差，通常用开启压力的百分数来表示。

安全阀出厂前，应逐台调整其开启压力到用户要求的整定值安全阀的动作压力不得超过额定压力的1.2倍.安全阀的动作压力不能超过额定压力的1.1倍。

安全阀的动作压力应为额定压力的10%安全阀的排放量决定于阀座的口径与阀瓣的开启高度，安全阀动作压力不得超过额定压力的1.2倍.安全阀额定排放压力：标准规定排放压力的上限值。

安全阀公称压力：表示安全阀在常温状态下的最高许用压力计制造的。

安全阀和压力调节器必须动作可靠，安全阀动作压力不得超过额定压力的1．5倍安全阀回座压力：排放后阀瓣重新与阀座接触，即开启高度变为零时的进口压力。

安全阀开启压力：也叫额定压力或整定压力，是指安全阀阀瓣在运行条件下开始升起时的进口压力安全阀排放压力：阀瓣达到规定开启高度时的进口压力。

安全阀调整完毕，应加以铅封，以防止随便改变已调整好的状况。

安全生产责任制是各岗位工作业绩考核的标准之一安全与生产的关系是，生产是目的，安全是前提，安全为了生产，生产必须安全。

班中严禁睡觉，不做与本职工作无关的事情。

比热是指单位质量的杂质，温度升高1℃或降低1℃时，所吸收或放出的热量，就是该物质的比热。

比重其实就是密度不得随意变更保护装置的整定值。

不同牌号的螺杆式空压机油绝对不允许混用。

不同牌号的螺杆式空压机油可以混用.不允许打开机箱门，以免影响冷却器换热效果。

材料变形有两种：一种是弹簧变形，另一种是塑料变形.操作高压电器时，只要一人操作即可.常用的空压机断油保护装置有三种.超温保护装置：当排气温度超过机组设定的极限值时，系统能自动切断控制回路，停机报警。

储气罐安装空压机之后，不仅能储存压缩空气，减少由于压缩机排气不连续产生的压力脉动，实现供气和用气的平衡，而且能降低压缩空气的温度，减少过虑器和干燥剂的负荷储气罐出口可不安装释压阀。

空压机断油阀工作原理
空压机断油阀是一种可以控制润滑油的流动的装置。

其工作原理如下：
1. 使用压力控制。

断油阀根据系统内的压力来控制润滑油的流动情况。

当系统的压力达到预设值时，阀门会关闭，阻断润滑油的流动；当系统的压力降低到一定程度时，阀门会打开，允许润滑油再次流动。

2. 利用弹簧力。

断油阀通常使用弹簧装置来控制阀门的开闭。

当系统的压力超过设定值时，弹簧会受到压力的作用而收缩，从而关闭阀门；当压力降低到设定值以下时，弹簧的张力就会将阀门推开，使得润滑油可以流动。

3. 液压控制。

某些断油阀还可以通过液压控制来实现润滑油的流动控制。

使用液压系统可以更加精确地控制阀门的开闭，从而根据系统的需要来调节润滑油的供应量。

通过以上原理，断油阀可以有效地控制润滑油的流动，保证空压机的正常工作和润滑系统的稳定性。

企业标准：Q/JLS J01.10-2009执行标准：MT687-1997使用前请仔细阅读本说明书使用说明书煤矿用单螺杆式移动空气压缩机2009年7月®欢迎使用“佳力士”煤矿用单螺杆式移动空气压缩机尊敬的用户：感谢您选择“佳力士”煤矿用单螺杆式移动空气压缩机,为了报答您对我们公司的关爱,您将会真切的感受到我们公司在维护您的利益和我们自身的信誉上所表现出来的卓越风范。

在压缩机的使用过程中，无论您遇到了什么疑难或感到困惑,您都可立即拨通我们的服务热线电话“（021）57841970”,我们会及时的把最优质的服务奉献给您。

●使用前，请您务必仔细阅读本《使用说明书》的全部内容敬告用户●“佳力士”煤矿用单螺杆式移动空气压缩机,专为煤矿井下的风动机械和风动工具提供压缩空气动力能源，不适宜压缩其它的气体介质。

●由于产品处于不断的持续改进之中，本《使用说明书》述说的内容可能在某些局部地方与您所购的产品稍有不一致的地方，出现这种情况纯属正常现象，绝不会影响到您对机器的掌握和操作，更不会产生安全方面的误解，请用户谅解。

●本《使用说明书》在编制、印刷、装订、发行过程中，可能会在某一环节上出现疏漏，烦请用户指正并予以包涵。

●本《使用说明书》的版权为上海佳力士机械有限公司所有，未经本公司书面许可，任何单位和个人不得假冒本公司的名义进行翻印、复制、篡改、发行、传播。

此类情况一经发现，我公司将提请追诉，同时还请用户给予关注。

●本《使用说明书》中使用的商标图案以及相关字形图标均已注册，受法律保护，未获得本公司或其授权人书面许可不得引用。

敬请用户留意识别！目录1 概述1.1 产品特点1.2 主要用途1.3 品种规格1.4 型号命名1.5 使用环境1.6 工作条件1.7 环境影响1.8 安全警示2 结构特征和工作原理2.1 结构特征2.2 工作原理3 主要工作系统3.1 矿用单螺杆空气压缩机的系统流程图3.2 气路系统3.3 润滑油路系统3.4 压力控制系统3.5 电气控制系统原理图3.6 主要部件功能介绍4 技术特性4.1 主要特征4.2 主要技术参数4.3 安标受控零部件明细表5 安装调试5.1 机组安装5.2 管道安装5.3 电源引入5.4 调试6 运行操作6.1 初次启动前的准备6.2 开车与停车6.3 运行中的注意事项6.4 空气压缩机组的定期检查7 可能出现的机器故障及排除方法7.1 可能出现的机械故障及排除方法7.2 可能出现的电气故障及排除方法8 安全保护及紧急故障处理8.1 安全保护8.2 紧急故障处理9 保养与维护9.1 保养周期9.2 润滑油的选择与更换9.3 长期停机的保养9.4 主要部件的清洁更换与保养10 地面吊装与井下移动10.1 地面吊装10.2 井下移动11 检查验收11.1 路途运输质量确认11.2 开箱验收确认12 售后服务12.1 制造厂的承诺12.2 用户须知与顾客回执12.3 联络通讯1概述1.1产品特点煤矿用单螺杆式移动空气压缩机与其他几种类型的空气压缩机相比具有如下特点：一是技术设计的理论基础先进，她来源于近代新型的压能变换思想，运用这一理论思想设计的压缩机型，其主轴的受力情况几乎到达了理想的平衡状态。

浅谈空气压缩机的安全保护装置摘要:本文介绍了空气压缩机的四种安全保护装置:超压、欠压保护、超温保护、断水保护、主电机保护,并简单讨论了空气压缩机使用自动保护装置的注意事项。

关键词:空气压缩机超压欠压保护超温保护断水保护主电机保护中图分类号:th457 文献标识码:ａ文章编号:1674-098x(2011)07(b)-0134-01引言空气压缩机属于动力机械,其原理是:将空气压缩,增加其动力,使之具有一定的能量,并将这种能量作为风动机械、风动工具等装置的动力。

空气压缩机的经济、安全、使用方便的特点使其具有广阔的市场应用前景。

但是,与其配套的控制及保护装置目前主要以人工和机械相结合的方式为主,这种方式的的缺点很明显:功能少、控制精度低、可靠性差等等,对空气压缩机的质量和稳定性有很大的影响。

一旦在现场发生事故时,若自动采取紧急措施,极易造成巨大的经济损失,大大减少机器的使用寿命。

《煤矿在用空气压缩机安全检测检验规范》(aq1013—2005)和《煤矿安全规程》都对空气压缩机的使用有所规定。

对于油润滑的空气压缩机则必须设置断油信号装置或断油保护装置;风包内的温度不得超过120℃,必须装设超温保护装置,一旦超温即可报警并自动切断电源;压力循环油压比设计值低时必须自动停机;往复活塞式曲轴箱的油温必须低于80℃,一旦超温即能自动停机;空气压缩机单缸排气温度超过190℃、双缸排气温度超过160℃时,必须自动停机。

对于水冷式空气压缩机,还必须设置断水保护或断水信号。

空气压缩机常因为排气温度和压力过高或冷却水中断而出现故障,轻则机器或部分内部装置报废,重则引起爆炸,导致重大事故的发生。

因此,煤矿用空气压缩机必须设置超温、超压、断水监测保护装置。

本文介绍了空气压缩机的四种必备的安全保护装置。

1 空气压缩机的保护装置1.1 超压、欠压保护1.1.1 润滑油欠压、超压保护电接点压力表通过三通与润滑油压力表并联,这样可以将两表的示值进行比对。

专利名称：一种煤矿用螺杆式空压机断油保护装置专利类型：实用新型专利
发明人：胡方明,孟园泰,石志军,戎志广,程海根
申请号：CN202020193733.2
申请日：20200221
公开号：CN210865076U
公开日：
20200626
专利内容由知识产权出版社提供
摘要：本实用新型涉及煤矿用螺杆式空压机断油保护技术，具体是一种煤矿用螺杆式空压机断油保护装置。

本实用新型解决了现有煤矿用螺杆式空压机断油保护装置缺少合理的网络拓扑结构和快捷高效的传输介质的问题。

一种煤矿用螺杆式空压机断油保护装置，包括终端部分和传输介质部分；所述终端部分包括多个油压传感器、多个液位传感器、多个温度传感器、多个气压传感器、第一至第六信号隔离器、第一PLC、第二PLC、急停开关、声光报警器、多个PC机；所述传输介质部分包括第一LonWorks总线、第二LonWorks总线、双绞线、同轴电缆。

本实用新型适用于煤矿用螺杆式空压机断油保护。

申请人：胡方明,孟园泰
地址：045000 山西省阳泉市矿区沙坪17号楼
国籍：CN
代理机构：太原新航路知识产权代理事务所(特殊普通合伙)
代理人：王勇
更多信息请下载全文后查看。
