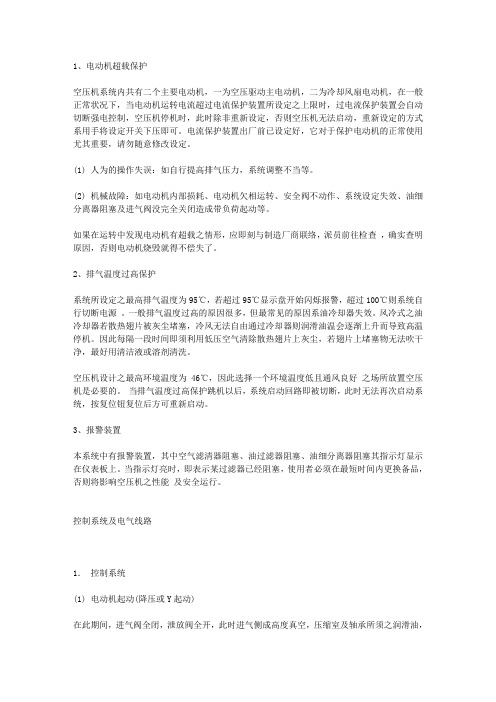

1、电动机超载保护空压机系统内共有二个主要电动机，一为空压驱动主电动机，二为冷却风扇电动机，在一般正常状况下，当电动机运转电流超过电流保护装置所设定之上限时，过电流保护装置会自动切断强电控制，空压机停机时，此时除非重新设定，否则空压机无法启动，重新设定的方式系用手将设定开关下压即可。
电流保护装置出厂前已设定好，它对于保护电动机的正常使用尤其重要，请勿随意修改设定。
(1) 人为的操作失误：如自行提高排气压力，系统调整不当等。
(2) 机械故障：如电动机内部损耗、电动机欠相运转、安全阀不动作、系统设定失效、油细分离器阻塞及进气阀没完全关闭造成带负荷起动等。
如果在运转中发现电动机有超载之情形，应即刻与制造厂商联络，派员前往检查，确实查明原因，否则电动机烧毁就得不偿失了。
2、排气温度过高保护系统所设定之最高排气温度为95℃，若超过95℃显示盘开始闪烁报警，超过100℃则系统自行切断电源。
一般排气温度过高的原因很多，但最常见的原因系油冷却器失效。
风冷式之油冷却器若散热翅片被灰尘堵塞，冷风无法自由通过冷却器则润滑油温会逐渐上升而导致高温停机。
因此每隔一段时间即须利用低压空气清除散热翅片上灰尘，若翅片上堵塞物无法吹干净，最好用清洁液或溶剂清洗。
空压机设计之最高环境温度为46℃，因此选择一个环境温度低且通风良好之场所放置空压机是必要的。
当排气温度过高保护跳机以后，系统启动回路即被切断，此时无法再次启动系统，按复位钮复位后方可重新启动。
3、报警装置本系统中有报警装置，其中空气滤清器阻塞、油过滤器阻塞、油细分离器阻塞其指示灯显示在仪表板上。
当指示灯亮时，即表示某过滤器已经阻塞，使用者必须在最短时间内更换备品，否则将影响空压机之性能及安全运行。
控制系统及电气线路1．控制系统(1) 电动机起动(降压或Y起动)在此期间，进气阀全闭，泄放阀全开，此时进气侧成高度真空，压缩室及轴承所须之润滑油，由压缩室之真空与油桶内的大气压力差所确保。
电动机应有的保护措施正式版电动机作为重要的电力设备，其正常运行对于工业、农业和家庭生活起着重要作用。
为了确保电动机的安全运行和延长其使用寿命，需要采取一系列的保护措施。
下面是电动机应有的保护措施的详细介绍。
1.过压保护：过压是指电压超过额定值的情况，会造成电动机绝缘层击穿和设备损坏。
为了保护电动机，可以安装过压继电器，当电压超过设定值时，继电器自动断开电源。
2.欠压保护：欠压是指电压低于额定值，会导致电流过大，加速设备损坏。
欠压保护可以采用低压继电器或欠压保护装置，当电压低于设定值时，继电器会断开电源。
3.过载保护：过载是指电动机承载的负载超过额定负载的情况，会导致电动机过热和设备损坏。
可以采用热继电器或电流保护继电器来监测电动机的电流，当电流超过设定值时，继电器会断开电源。
4.短路保护：短路是指电源和负载之间产生的直接连接，会导致电流过大，损坏电动机和其他设备。
为了保护电动机，可以采用短路保护开关或者电流互感器，当电流超过额定值时，开关会断开电源。
5.缺相保护：缺相是指三相电源中其中一相缺失的情况，会导致电动机无法正常运行。
可以安装缺相保护继电器，当其中一相电压低于设定值时，继电器会断开电源。
6.过热保护：过热是指电动机在运行中温度过高的情况，会导致电动机绝缘层老化和设备损坏。
可以安装温度继电器或热敏电阻来监测电动机的温度，当温度超过设定值时，继电器会断开电源。
7.启动保护：电动机在启动瞬间需要较大的电流，会对电动机和电网造成冲击。
为了减小启动冲击，可以采用星-三角启动或软启动器，减小启动时的电流冲击。
8.逆转保护：电动机在逆转时会对设备造成损坏，需要采取逆转保护措施。
可以安装逆转保护继电器或电子控制器，当电动机逆转时，继电器会断开电源。
9.地震保护：地震是自然灾害中常见的一种，会对电动机和电源造成损坏。
可以采用地震开关或地震传感器，当地震发生时，开关会断开电源，保护电动机和电源。
10.漏电保护：漏电是指电流从电源到地之间流动，会导致人身触电和设备损坏。
空压机选型和配置的问题详解
空压机
按照空压机的重要技术指标空压机选型和配置的问题主要分三种：一、空压机控制方式的选择1.气调控制：空压机排气压力达到上限压力，空压机卸载运行，达到下限压力加载运行。
一般应用在用气量较大及频繁加卸载运行的空气系统。
2.电调控制：空压机排气压力按照空压机的重要技术指标空压机选型和配置的问题主要分三种：
一、空压机控制方式的选择
1.气调控制：空压机排气压力达到上限压力，空压机卸载运行，达到下限压力加载运行。
一般应用在用气量较大及频繁加卸载运行的空气系统。
2.电调控制：空压机排气压力达到上限压力，空压机停止运行，达到下限压力启动运行。
一般应用在用气量较小及不频繁加卸载运行的空气系统。
二、空压机的排气量
1、压缩机的排气量是指单位时间内压缩机最后一级的气体体积量换算到第一级进口状态的压力和温度的气体容积量。
2、选择压缩机的排气量过大，投资大，运行成本高。
3、选择压缩机的排气量过小，供小于求，达不到使用压力，压缩机负载重。
三、空压机的排气压力
1、工作压力因大于用气点的使用压力和系统压力损失之和。
2、更大压力是空压机排气的更大上限压力。
3、活塞式空压机利用排气压力的上限压力和下限压力的压差来控制空压机加卸载或停机。
（螺杆式空压机有智能和恒压控制。
）
4、活塞式空压机的下限压力必须大于工作压力。
5、空压机的排气压力选择必须考虑到控制中的压差。
以上就是空压机选型和配置的问题详解的全部内容，希望对广大客户有所帮助！。
电动机保护装置的选择与设计电动机在工业生产中起到了至关重要的作用，然而，在运行过程中，由于电网电压波动、过载、短路等原因，电动机可能会受到损坏。
为了保护电动机的正常运行，我们需要选择和设计合适的保护装置。
本文将从选择保护装置的原则、常见的保护装置类型以及保护装置的设计要点三个方面进行论述。
一、选择保护装置的原则1. 保护能力要符合实际需求。
根据电动机的功率、额定电压和额定电流等参数，合理选择保护装置的额定电流范围和动作时间等参数。
保护装置的额定电流一般应大于电动机的额定电流，以确保在过载或故障时及时切断电路。
2. 选择可靠性高的保护装置。
保护装置应稳定可靠，能够准确判断电动机运行状态和故障类型，并及时采取保护动作。
此外，还应考虑保护装置的耐久性和抗干扰能力，以确保长时间安全运行。
3. 考虑经济性和适用性。
保护装置的选用应符合经济效益的原则，既要满足保护要求，又要考虑装置的价格和使用成本。
同时，根据不同场合的需要选择适用的保护装置，例如针对特殊环境条件或特定工作要求的特殊保护装置。
二、常见的保护装置类型1. 过载保护装置：过载保护装置是电动机保护中最基础的一种装置。
它通过检测电动机的电流，当电流超过额定值时，保护装置会切断电路，以避免电动机受到过载损坏。
2. 短路保护装置：短路保护装置主要用于防止电动机因短路故障而受损。
当电动机发生短路故障时，保护装置会快速切断电路，保护电动机免受损害。
3. 缺相保护装置：缺相保护装置用于检测电动机输入电源中的缺相故障，并及时切断电路。
缺相保护装置能有效避免因缺相引起的电动机异常运行和损坏。
4. 欠压保护装置：欠压保护装置能够监测电动机电源电压的变化，当电压低于额定值时，保护装置将切断电路，以保护电动机不受欠压影响。
5. 过压保护装置：过压保护装置用于检测电动机输入电源的电压是否超过额定值。
当电压过高时，保护装置将切断电路，防止电动机受到过压损坏。
三、保护装置的设计要点1. 合理布置保护装置：保护装置应与电动机装置紧密配合，并合理布置在电动机控制柜中，以确保装置的灵敏度和反应时间。
电动机爱护器的选型方法 - 电动机在购买电动机爱护器时，应当遵循什么样的选型原则呢？选用电机爱护装置的目的，既能使电动机充分发挥过载力量，又能免于损坏，而且还能提高电力拖动系统的牢靠性和生产的连续性。
同时选择爱护装置时，必需考虑几个相互冲突的因素，即牢靠性、经济性、结构简洁、操作、维护便利等。
在能满足爱护要求的状况下首先考虑最简洁爱护装置，只有当简洁的爱护装置不能满足要求时，或对爱护特性提出更高要求时，才考虑应用简单的爱护装置。
抱负的电动机爱护器不是功能最多，也不是所谓最先进的，而是应当最有用的。
那么何为有用呢？有用应满足牢靠、经济、便利等要素，具有较高的性能价格比。
那么何为牢靠呢？牢靠首先应满足功能的牢靠，如过电流、断相功能必需对各种场合、各种过程、各种方式发生的过电流、断相均能牢靠的动作。
其次自身的牢靠（既然爱护器是爱护别人的，尤其应具有很高的牢靠性）必需具有对各种恶劣环境的适应性稳定性、耐久性。
经济性：接受先进的设计、合理的结构，专业化、规模化的生产，降低产品成本，给用户带来极高的经济效益。
便利性：必需在安装、使用、调整、接线等方面，至少应类同于热继电器，尽可能的更简易便利。
也正由于此，有关专家早已预言为了简化电子式电机爱护装置，应设计并接受不带供电变压器（无源化）的设计方案，并使用半导体〔如可控硅）代替有触点的电磁执行元件。
这样，就有可能制造出由最少量元件组成的爱护装置。
我们知道：有源必定会带来不行靠，一个正常工作需工作电源，另一个断相时，必定会失去工作电源，这是个根本无法克服的冲突。
另外需长期通电，简洁受电网电压波动，大电流冲击的影响，自身的故障率会大幅度的提高，同时增加体积、成本，需考虑电源电压等级，造成了使用的不便利。
所以电机爱护行业以有源、无源作为技术进步的里程碑。
作为用户，选择时也应首先考虑无源化的产品。
一、与电动机爱护器选型有关的条件：电机爱护的选型存在着电动机与爱护器二者怎样合理配用关系，以下供应几个与爱护有关的条件、因素，为用户如何选型爱护器时供应参考。
电动机保护装置是用于保护电动机的一种装置，它通过实时监测电动机运行状态，及时检测出电动机故障，并采取相应的保护措施，保护电动机不受过载、短路、欠压、缺相等故障的损害，同时还可以延长电动机的使用寿命，提高电动机的安全性和可靠性。
电动机保护装置按照功能分类，主要有欠压保护、过载保护、短路保护、缺相保护等；按照原理分类，主要有热继电器型、电流型、电压型、电流电压复合型等。
《电动机保护装置通用技术条件》是2012年7月1日实施的一项行业标准。
其中规定，电动机保护装置的选型应根据电动机的类型、功率、工作条件等具体情况进行。
在使用过程中应及时对电动机保护装置的状态进行监测，如发现异常应及时排除。
在检修、维护和更换电动机保护装置时，必须严格按照操作规程进行，以免影响电动机正常运行。
此外，电动机保护装置的特点主要有：功能多样、维护简单、性能稳定、可靠性高、灵敏性好、监控精度高、适应性强等。
