方波三角波正弦波函数信号发生器

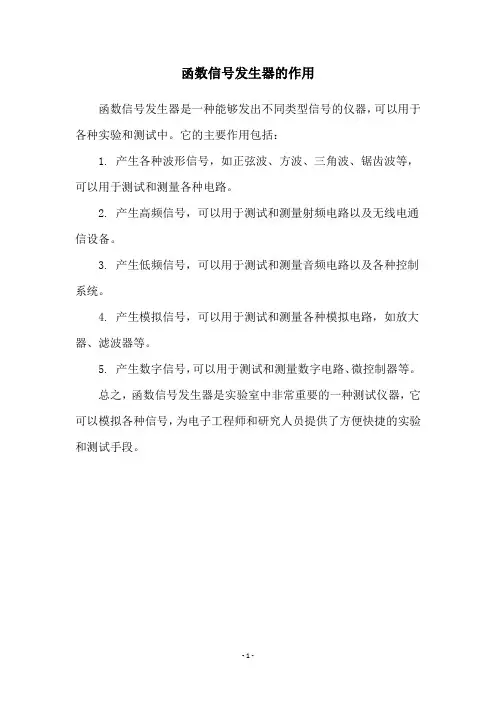

函数信号发生器的作用
函数信号发生器是一种能够发出不同类型信号的仪器，可以用于各种实验和测试中。

它的主要作用包括：
1. 产生各种波形信号，如正弦波、方波、三角波、锯齿波等，可以用于测试和测量各种电路。

2. 产生高频信号，可以用于测试和测量射频电路以及无线电通信设备。

3. 产生低频信号，可以用于测试和测量音频电路以及各种控制系统。

4. 产生模拟信号，可以用于测试和测量各种模拟电路，如放大器、滤波器等。

5. 产生数字信号，可以用于测试和测量数字电路、微控制器等。

总之，函数信号发生器是实验室中非常重要的一种测试仪器，它可以模拟各种信号，为电子工程师和研究人员提供了方便快捷的实验和测试手段。

- 1 -。

/**************************************//* 信号发生器（正弦波，方波，三角波）*//*************************************/#include<reg52.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned intsbit cs=P2^0; //tlc5615片选端口sbit clk=P2^1; //tlc5615时钟线sbit din=P2^2; //tlc5615传输端口sbit key1=P1^0;sbit key2=P1^1; //按键的单片机接口uchar keydat;uchar flag; //波形发生终止信号的标志位一旦被置零立马停止发信号uchar flagsqu; //方波高低电平控制为（运用定时器1中断控制）uchar m,num;uchar dat=0xff;uchar code tosin[141]={ //正弦波的编码0x00,0x01,0x02,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0a,0x0b,0x0d,0x0e,0x10,0x11,0x13,0x15,0x16,0x18,0x1a,0x1c,0x1e,0x20,0x22,0x25,0x27,0x29,0x2b,0x2e,0x30,0x33,0x35,0x38,0x3a,0x3d,0x40,0x43,0x45,0x48,0x4c,0x4e,0x51,0x55,0x57,0x5a,0x5d,0x60,0x63,0x66,0x69,0x6c,0x6f,0x70,0x71,0x72,0x73,0x74,0x75,0x76,0x77,0x78,0x79,0x7a,0x7b,0x7c,0x7d,0x7e,0x7e,0x7f,0x80,0x7f,0x7e,0x7e,0x7d,0x7c,0x7b,0x7a,0x79,0x78,0x77,0x76,0x75,0x74,0x73,0x72,0x6f,0x6c,0x69,0x66,0x63,0x60,0x5d,0x5a,0x57,0x55,0x51,0x4e,0x4c,0x48,0x45,0x43,0x40,0x3d,0x3a,0x38,0x35,0x33,0x30,0x2e,0x2b,0x29,0x27,0x25,0x22,0x20,0x1e,0x1c,0x1a,0x18,0x16,0x15,0x13,0x11,0x10,0x0e,0x0d,0x0b,0x0a,0x09,0x08,0x07,0x06,0x05,0x04,0x03,0x02,0x02,0x01,0x00};void delay(uchar z) //延时函数{uchar x,y;for(x=0;x<110;x++)for(y=z;y>0;y--);}void prepare() //tlc5615的初始化{cs=1;din=1;clk=0;cs=0; //cs的上升沿和下降沿必须在clk 为低时进?}/* 用中断来产生方波void Squtranslator(){TR1=1; //启动定时器1 控制高低电平的持续时间占空比do{do{_wave=0;}while((!flagsqu) && flag==1);//如果一旦终止信号的//产生可以立马退出循环flagsqu=0;do{_wave=1;}while((!flagsqu) && flag==1);flagsqu=0;}while(flag);flag=1;TR1=0;}*/void Squtranslator() //方波函数{uchar j;uchar dat1=0x7f;while(flag){do{prepare();dat=dat1;for(j=0;j<12;j++){din=(bit)(dat>>7); //将数据的最高位赋给dinclk=1;dat=dat<<1; //一位位的传输clk=0;}cs=1; //cs的上升沿和下降沿必须在clk 为低时进行delay(200); //使高低电平持续一段时间if(dat1==0)dat1=0x7f; //完成了0和0x7f之间的替换elsedat1=0;}while(flag);}}void Tratranslator() //锯齿波的发生函数{uchar j;uchar dat1=0x7f;while(flag){do{prepare();dat=dat1;for(j=0;j<12;j++){din=(bit)(dat>>7); //将数据的最高位赋给dinclk=1;dat=dat<<1; //一位位的传输clk=0;}cs=1; //cs的上升沿和下降沿必须在clk 为低时进行delay(2); //稍加延时dat1--;}while(flag && dat1); //一旦有终止信号就可以停止do{prepare();dat=dat1;for(j=0;j<12;j++){din=(bit)(dat>>7); //将数据的最高位赋给dinclk=1;dat=dat<<1; //一位位的传输clk=0;}cs=1; //cs的上升沿和下降沿必须在clk 为低时进行delay(2); //稍加延时dat1++;}while(flag && (!(dat1==0x7f)));}}void Sintranslator(uchar wave[],uchar num )//正弦波的转换函数{uchar i,j;uchar dat1;do{for(i=0;i<num;i++){prepare();dat1=wave[i]; //打开片选开始工作for(j=0;j<12;j++){din=(bit)(dat1>>7); //将数据的最高位赋给dinclk=1;dat1=dat1<<1; //一位位的传输clk=0;if(flag==0)break;}cs=1; //cs的上升沿和下降沿必须在clk为低时进行delay(1); //稍加延时if(flag==0)break;}}while(flag); //等待控制键的暂停}void keyscan() //切换功能按键返回键值函数{uchar i;for(i=0;i<4;i++){if(key1==0){delay(10);if(key1==0){keydat++;do{}while(!key1); //松手检测if(keydat==4)keydat=1;//加满回零处理}}}}void keycountrl() //切断输出控制函数{if(key2==0){delay(10);if(key2==0){flag=0;do{}while(!key2); //松手检测}}}void main (){uchar temp;TMOD=0x01; //确定定时器的工作方式TH0=(65536-50000)/256; //给定时器0赋予初值TL0=(65536-50000)%256;EA=1; //开总中断ET0=1; //开启定时器0中断TR0=1;while(1){do{switch(keydat){case 1:flag=1;do{Sintranslator(tosin,141);}while(flag);break;case 2: flag=1;do{Tratranslator();}while(flag);break;case 3: flag=1;do{Squtranslator();}while(flag);break;default:break;}}while(flag);temp=keydat; //装载键值while(keydat==temp); //在这里等待键值的改变}}void Time0() interrupt 1{TH0=(65536-50000)/256; //定时器0用来扫描按键不断地扫描dTL0=(65536-50000)%256;num++;if(num==4){keyscan();keycountrl();num=0;}}。

湖北民族学院课程设计报告课程设计题目课程：电子线路课程设计专业：班级：学号：学生姓名：指导教师：2014年 6 月20 日信息工程学院课程设计任务书2014年6月20日信息工程学院课程设计成绩评定表摘要函数信号发生器是一种能够产生多种波形，如方波、三角波、正弦波的电路。

函数发生器在电路实验和设备检测中具有十分广泛的用途。

通过对函数波形发生器的原理以及构成分析，可设计一个能变换出方波、三角波、正弦波、方波的函数波形发生器。

该系统通过介绍一种电路的连接，实现函数发生器的基本功能。

将其接入电源，并通过在示波器上观察波形及数据，得到结果。

其中电压比较器实现方波的输出，又连接积分器得到三角波，并通过三角波-正弦波转换电路看到正弦波，得到想要的信号。

该系统利用了Protues电路仿真软件进行电路图的绘制以及仿真。

Protues软件结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。

凭借Protues，可以立即创建具有完整组件库的电路图，并让设计者实现相应的技术指标。

本课题采用集成芯片ICL8038制作方波-三角波-正弦波函数发生器的设计方法，经过protues仿真得出了方波、三角波、正弦波、方波-正弦波转换及三角波-正弦波转换的波形图。

关键词：电源，波形，比较器，积分器，转换电路，低通滤波，Protues目录1引言-------------------------------------------------------------- 51.1课程设计任务------------------------------------------------- 51.2课程设计的目的----------------------------------------------- 51.3课程设计要求------------------------------------------------ 52 任务提出与方案论证------------------------------------------------ 62.1函数发生器的概述--------------------------------------------- 62.2方案论证 --------------------------------------------------- 63 总体设计---------------------------------------------------------- 83.1总电路图----------------------------------------------------- 83.2 电路仿真与调试技术------------------------------------------ 94 详细设计及仿真--------------------------------------------------- 10 4.1 方波发生电路的工作原理与运放741工作原理-------------------- 10 4.2方波—三角波产生电路的工作原理------------------------------ 104.3三角波—正弦波转换电路的工作原理---------------------------- 114.4整体仿真效果图---------------------------------------------- 135 总结------------------------------------------------------------- 14 参考文献----------------------------------------------------------- 151引言现在世界中电子技术和电子产品的应用越加广泛，人们对电子技术的要求也越来越高。

北京邮电大学电子电路综合设计实验实验报告实验题目：函数信号发生器院系：信息与通信工程学院班级：姓名：学号：班内序号：一、课题名称：函数信号发生器的设计二、摘要：方波-三角波产生电路主要有运放组成，其中由施密特触发器多谐振荡器产生方波，积分电路将方波转化为三角波，差分电路实现三角波-正弦波的变换。

该电路振荡频率由第一个电位器调节，输出方波幅度的大小由稳压管的稳压值决定；正弦波幅度和电路的对称性分别由后两个电位器调节。

关键词：方波三角波正弦波频率可调幅度三、设计任务要求：1．基本要求：设计制作一个方波-三角波-正弦波信号发生器，供电电源为±12V。

1）输出频率能在1-10KHZ范围内连续可调；2）方波输出电压Uopp=12V(误差<20%)，上升、下降沿小于10us；3）三角波输出信号电压Uopp=8V(误差<20%)；4）正弦波信号输出电压Uopp≥1V，无明显失真。

2．提高要求：1）正弦波、三角波和方波的输出信号的峰峰值Uopp均在1~10V范围内连续可调；2）将输出方波改为占空比可调的矩形波，占空比可调范围30%--70%四、设计思路1. 结构框图实验设计函数发生器实现方波、三角波和正弦波的输出，其可采用电路图有多种。

此次实验采用迟滞比较器生成方波，RC积分器生成三角波，差分放大器生成正弦波。

除保证良好波形输出外，还须实现频率、幅度、占空比的调节，即须在基本电路基础上进行改良。

由比较器与积分器组成的方波三角波发生器，比较器输出的方波信号经积分器生成三角波，再经由差分放大器生成正弦波信号。

其中方波三角波生成电路为基本电路，添加电位器调节使其频率幅度改变；正弦波生成电路采用差分放大器，由于差分放大电路具有工作点稳定、输入阻抗高、抗干扰能力较强等优点，特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变换成正弦波。

2．系统的组成框图五、分块电路与总体电路的设计1．方波—三角波产生电路如图所示为方波—三角波产生电路，由于采用了运算放大器组成的积分电路，可得到比较理想的方波和三角波。

函数发生器设计（1）一、设计任务和指标要求1、可调频率范围为10Hz~100Hz 。

2、可输出三角波、方波、正弦波。

、可输出三角波、方波、正弦波。

3、三角波、方波、正弦波信号输出的峰-峰值0~5V 可调。

可调。

4、三角波、方波、正弦波信号输出的直流电平-3V~3V 可调。

可调。

5、输出阻抗约600Ω。

二、电路构成及元件参数的选择 1、振荡器、振荡器由于指标要求的振荡频率不高，由于指标要求的振荡频率不高，对波形非线性无特殊要求。

对波形非线性无特殊要求。

对波形非线性无特殊要求。

采用图采用图1所示的电路。

所示的电路。

同时同时产生三角波和方波。

产生三角波和方波。

图1 振荡电路振荡电路振荡电路根据输出口的信号幅度要求，可得最大的信号幅度输出为：根据输出口的信号幅度要求，可得最大的信号幅度输出为：V M =5/2+3=5.5V 采用对称双电源工作（±V CC ），电源电压选择为：，电源电压选择为： V CC ≥V M +2V=7.5V 取V CC =9V选取3.3V 的稳压二极管，工作电流取5mA ，则：，则： V Z =V DZ +V D =3.3+0.7=4V 为方波输出的峰值电压。

为方波输出的峰值电压。

OM Z CC Z 3Z Z V -V V -1.5V -V 9-1.5-4R ==700ΩI I 5»=（）1AR4R2R1R3DZ DZRW2AR5R7CVozVosR6Vi+取680680ΩΩ。

取8.2K 8.2KΩΩ。

R 1=R 2/3=8.2/1.5=5.47（K Ω）取5.1K Ω。

三角波输出的电压峰值为：三角波输出的电压峰值为：V OSM =V Z R 1/R 2=4×5.1/8.2=2.489（V ） R 4=R 1∥R 2=3.14 K Ω取3K Ω。

Z Z V 4RW=8K 0.1~0.2I 0.15==W ´（）（）取10K Ω。

R 6=RW/9=10/9=1.11（K Ω）取1K Ω。

课程设计说明书课程设计名称：模拟电子课程设计课程设计题目：设计制作一个方波-三角波-正弦波函数转换器学院名称：信息工程学院专业：通信工程班级：090422学号：******** 姓名：龙敏丽评分：教师：欧巧凤、张华南20 11 年 3 月23 日模拟电路课程设计任务书20 10 －20 11 学年第2 学期第1 周－ 2 周题目设计制作一个方波-三角波-正弦波函数转换器内容及要求①输出波形频率范围为0.02Hz～20KHz且连续可调；②正弦波幅值为±2v；③方波幅值为±2v；④三角波峰－峰值为2v，占空比可调。

能根据题目的要求，综合所学知识，进行资料查询、系统设计、选用合适的元器件，先仿真通过后，用万能板/实验箱制作调试和进行结果分析，按学院要求的格式写出总结报告进度安排1. 布置任务、查阅资料、选择方案，领仪器设备： 3天；2. 领元器件、制作、焊接：3天3．调试： 3.5天4. 验收：0.5天学生姓名：龙敏丽指导时间：2011年2月24日—3月3日指导地点： E-508 室任务下达2011年 2月22日任务完成2011 年 3 月 3 日考核方式 1.评阅□√ 2.答辩□ 3.实际操作□√ 4.其它□√指导教师欧巧凤系（部）主任付崇芳摘要当今世界在以电子信息技术为前提下推动了社会跨越式的进步，科学技术的飞速发展日新月异带动了各国生产力的大规模提高。

由此可见科技已成为各国竞争的核心，尤其是电子通信方面更显得尤为重要，在国民生产各部门都得到了广泛的应用，而各种仪器在科技的作用性也非常重要，如信号发生器、单片机、集成电路等。

信号发生器是一种常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。

常用超低频信号发生器的输出只有几种固定的波形，有方波、三角波、正弦波、锯齿波等，不能更改信号发生器作为一种常见的应用电子仪器设备，传统的可以完全由硬件电路搭接而成，如采用LM324振荡电路发生正弦波、三角波和方波的电路便是可取的路径之一，不用依靠单片机。

函数信号发生器工作原理函数信号发生器是一种可以产生不同形式的波形信号的电子设备。

它通常用于测试电路或设备的响应，及验证系统的可靠性和性能。

本文将介绍函数信号发生器的工作原理及其基本组成。

1、函数信号发生器的基本原理函数信号发生器使用内部电路产生信号波形，这些波形可以是正弦波、方波、三角波等，也可以是随时间变化的任意模拟波形信号，称为任意波形（Arbitrary Waveform）。

任意波形信号可以通过数字信号处理器（DSP）和相应的算法产生，可以控制其幅值、频率、相位、周期等参数，与旋钮手动调节产生的波形相比，任意波形信号更具有可重复性和精度。

任意波形成为了近年来函数信号发生器的重要特点之一。

函数信号发生器的工作原理基于模拟电路和数字技术的结合。

如下图所示，函数信号发生器的主要部件包括信号发生器主控板、波形发生控制板、数字信号处理器（DSP）和高精度数字模拟转换器（DAC）等。

其中波形发生控制板控制信号发生器主控板的输出电压幅值、频率、相位等参数，主控板再将这些参数转换成数字信号通过DSP和DAC产生电压波形输出到信号输出端。

2、函数信号发生器的基本组成（1）信号发生器主控板信号发生器主控板是函数信号发生器的核心控制板，它负责启动、控制和调节函数信号发生器的各种功能。

主控板内包含高速时钟电路、微控制器、输出放大器等部件，通过接收波形控制板发来的指令从而产生需要的波形输出并控制其电压幅值、频率、相位等参数。

（2）波形发生控制板波形发生控制板负责产生波形控制信号，这些信号包括电压幅值、频率、相位等参数。

它和信号发生器主控板通过数字接口连接，主控板根据波形控制板的指令产生相应的波形信号输出。

（3）数字信号处理器（DSP）数字信号处理器（DSP）是函数信号发生器中的重要部件，它用于实现任意波形信号的产生和输出。

DSP通过高精度滤波器将输入的数字信号处理成需要的波形信号，再将这些信号通过DAC转换成模拟信号输出到信号输出端。

一、实训目的本实训旨在通过设计制作一个可输出方波、三角波、正弦波信号的函数信号发生器，掌握函数信号发生器的设计原理、电路组成、工作过程以及调试方法。

通过本次实训，提高学生对电子电路设计和调试能力的培养，为今后从事相关领域工作打下坚实基础。

二、实训内容1. 设计要求（1）通过集成运算放大器和晶体管查分放大电路设计一个函数信号发生器。

（2）输出波形：方波、三角波、正弦波。

（3）输出频率：1—10KHz范围内连续可调，无明显失真。

（4）方波输出电压Uopp：12V，上升、下降沿小于10us（误差<20%）。

（5）三角波Uopp：8V（误差<20%）。

（6）正弦波Uopp：1V。

2. 设计思路（1）原理框图：函数信号发生器主要由振荡器、频率调节电路、波形变换电路和输出电路组成。

（2）系统的组成框图：① 振荡器：产生稳定的振荡信号。

② 频率调节电路：实现输出频率的连续可调。

③ 波形变换电路：将振荡信号转换为所需的波形。

④ 输出电路：放大输出信号。

（3）分块电路和总体电路的设计：① 振荡器：采用正弦波振荡电路，利用晶体管构成正反馈回路，产生正弦波信号。

② 频率调节电路：采用可变电阻器或电位器，调节振荡频率。

③ 波形变换电路：采用比较器和积分器，将正弦波信号转换为方波信号；利用积分器将方波信号转换为三角波信号。

④ 输出电路：采用差分放大器，提高输出信号的幅度和抗干扰能力。

三、实训过程1. 电路搭建根据设计要求，搭建函数信号发生器的电路。

主要包括振荡器、频率调节电路、波形变换电路和输出电路。

2. 电路调试（1）检查电路连接是否正确，确保无短路、断路等故障。

（2）调整频率调节电路，使输出频率达到设计要求。

（3）观察波形变换电路输出波形，确保输出波形符合设计要求。

（4）调整输出电路，使输出信号幅度达到设计要求。

3. 测试与验证（1）使用示波器观察输出波形，确保输出波形符合设计要求。

（2）使用频率计测量输出频率，确保输出频率达到设计要求。

正弦波方波三角波信号发生器篇1:方波三角波正弦波发生器正稿正弦波发生电路湖南人文科技学院课程设计报告课程名称电子技术课程设计设计题目方波三角波正弦波发生器系别通信与控制工程系专业自动化班级 07级二班学生姓名: 宋赞龚玉洲刘慧平学号: 07421254 07421228 07421235起止日期: 2009年06月02日~2009年06月22日指导教师: 陈敢新教研室主任伍铁斌指导教师评语指导教师签名年月日成绩评定项目权重成绩宋赞龚玉洲刘慧平1、设计过程中出勤、学习态度等方面0.22、课程设计质量与答辩0.53、设计报告书写及图纸规范程度0.3总成绩教研室审核意见教研室主任签字年月日教学系审核意见主任签字年月日摘要波形发生器广泛地应用于各大院校和科研场所。

随着科技的进步，社会的发展，单一的波形发生器已经不能满足人们的需求，而我们设计的正是多种波形发生器。

本文利用脉冲数字电路原理设计了多种波形发生器，该发生器可通过555数字芯片，运放来组成RC积分电路，低通滤波电路来分别实现方波，三角波和正弦波的输出。

它的制作成本不高，电路简单，使用方便，有效的节省了人力，物力资源，具有实际的应用价值。

关键词多谐振荡器；积分电路；低通滤波电路目录·设计要求. 11．前言. 12．方波、三角波、正弦波发生器方案. 21 方案一原理框图. 22方案二原理框图. 23 函数发生器的选择方案. 33．各组成部分的工作原理. 41 方波发生电路的工作原理. 42 方波--三角波转换电路的工作原理. 53三角波--正弦波转换电路的工作原理. 54总电路图. 6用Multisim10电路仿真. 71输出方波电路的仿真. 72方波—三角波电路的仿真. 73方波—正弦波电路的仿真. 8protel制图及PCB板的制作和电路的安装. 10 1 protel制图. 101 正弦波、三角波、方波产生原理图. 10 2．PCB布线图. 103．PCB板三维图. 11PCB板底层布线图. 112 PCB板的制作. 123 将各元件安装到PCB板上. 12电路的实验结果及分析. 141方波波形产生电路的实验结果. 142 方波---三角波转换电路的实验结果. 143正弦波发生电路的实验结果. 154实验结果分析. 157．实验总结. 168．仪器仪表清单. 179．参考文献. 1810.致谢. 19方波—三角波—正弦波函数信号发生器设计要求1．设计、组装、调试方波、三角波、正弦波发生器。

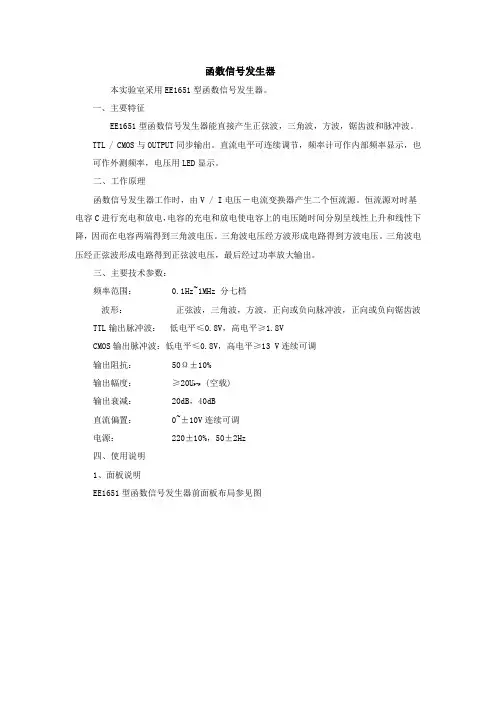

函数信号发生器本实验室采用EE1651型函数信号发生器。

一、主要特征EE1651型函数信号发生器能直接产生正弦波，三角波，方波，锯齿波和脉冲波。

TTL / CMOS与OUTPUT同步输出。

直流电平可连续调节，频率计可作内部频率显示，也可作外测频率，电压用LED显示。

二、工作原理函数信号发生器工作时，由V / I电压－电流变换器产生二个恒流源。

恒流源对时基电容C进行充电和放电，电容的充电和放电使电容上的电压随时间分别呈线性上升和线性下降，因而在电容两端得到三角波电压。

三角波电压经方波形成电路得到方波电压。

三角波电压经正弦波形成电路得到正弦波电压，最后经过功率放大输出。

三、主要技术参数：频率范围： 0.1Hz~1MHz 分七档波形：正弦波，三角波，方波，正向或负向脉冲波，正向或负向锯齿波TTL输出脉冲波：低电平≤0.8V，高电平≥1.8VCMOS输出脉冲波：低电平≤0.8V，高电平≥13 V连续可调输出阻抗：50Ω±10%输出幅度：≥20U P-P (空载)输出衰减：20dB，40dB直流偏置：0~±10V连续可调电源：220±10%，50±2Hz四、使用说明1、面板说明EE1651型函数信号发生器前面板布局参见图（1）显示窗口显示输出信号的频率（2）显示单位指示灯显示输出信号频率的单位指示，分“kHZ”“HZ”(3) 频段选择按键输出信号频段选择，分七档，揿下某键，输出信号为对应频段的频率。

（4）频率调节旋钮用于输出信号频率的微调，调节范围：0.2*档数——2*档数，与（3）配合使用，确定输出信号频率。

（5）波形选择按键用于选择输出函数波形，依次为正弦波、三角波、方波选择按键，揿下某键，输出函数为对应的波形。

（6）波形对称性调节旋钮调节此旋钮可改变输出信号的对称性。

当处于“关”位置时，为输出对称波形。

（7）函数输出口函数信号从此端口输出（8）外扫描输入口外扫描控制信号从此端口输入。

函数信号发生器的设计实验报告院系：电子工程学院班级：2012211209**：***班内序号：学号：实验目的：设计一个设计制作一个可输出方波、三角波、正弦波信号的函数信号发生器。

1，输出频率能在1—10KHz范围内连续可调，无明显失真；2，方波输出电压Uopp = 12V,上升、下降沿小于10us（误差<20%）；3，三角波Uopp = 8V（误差<20%）；4，正弦波Uopp≥1V。

设计思路：1，原理框图：2，系统的组成框图：分块电路和总体电路的设计：函数发生器是指能自动产生方波、三角波和正弦波的电压波形的电路或者仪器。

电路形式可以采用由运放及分离元件构成；也可以采用单片集成函数发生器。

根据用途不同，有产生三种或多种波形的函数发生器，本课题采用由集成运算放大器与晶体差分管放大器共同组成的方波—三角波、三角波—正弦波函数发生器的方法。

本课题中函数信号发生器电路组成如下：第一个电路是由比较器和积分器组成方波—三角波产生电路。

单限比较器输出的方波经积分器得到三角波；第二个电路是由差分放大器组成的三角波—正弦波变换电路。

差分放大器的特点:工作点稳定，输入阻抗高，抗干扰能力较强等。

特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变换成正弦波波形变换的原理是利用差分放大器的传输特性曲线的非线性。

传输特性曲线越对称，线性区域越窄越好;三角波的幅度Uim应正好使晶体接近饱和区域或者截至区域。

Ⅰ、方波—三角波产生电路设计方波输出幅度由稳压管的稳压值决定，即限制在（Uz+UD）之间。

方波经积分得到三角波，幅度为Uo2m=±（Uz+UD）方波和三角波的震荡频率相同，为f=1/T=āRf/4R1R2C，式中ā为电位器RW 的滑动比（即滑动头对地电阻与电位器总电阻之比）。

即调节RW可改变振荡频率。

根据两个运放的转换速率的比较，在产生方波的时候选用转换速率快的LM318，这样保证生成的方波上下长短一致，用LM741则会不均匀。

电子工程设计报告目录设计要求1．前言 (2)2方波、三角波、正弦波发生器方案 (3)2.1原理框图 (3)3．各组成部分的工作原理 (4)3.1 方波发生电路的工作原理 (4)3.2 方波--三角波转换电路的工作原理 (5)3.3三角波--正弦波转换电路的工作原理 (7)3.4 方波—锯齿波转换电路的工作原理 (8)3.5总电路图 (9)方波—三角波—正弦波函数信号发生器摘要波形函数信号发生器广泛地应用于各场所。

函数信号发生器应用范围：通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波。

除供通信、仪表和自动控制系统测试用外，还广泛用于其他非电测量领域，而我设计的正是多种波形发生器。

设计了多种波形发生器，该发生器通过将滞回电压比较器的输出信号通过RC电路反馈到输入端，即可组成矩形波信号发生器。

然后经过积分电路产生三角波，三角波通过低通滤波电路来实现正弦波的输出。

其优点是制作成本低，电路简单，使用方便，频率和幅值可调，具有实际的应用价值。

函数（波形）信号发生器。

能产生某些特定的周期性时间函数波形（正弦波、方波、三角波、锯齿波和脉冲波等）信号，频率范围可从几个微赫到几十兆赫函数信号发生器在电路实验和设备检测中具有十分广泛的用途而因此电子专业的学生，对函数信号发生器的设计，仿真，制作已成为最基本的一种技能，也是一个很好的锻炼机会，是一种综合能力的锻炼，它涉及基本的电路原理知识，仿真软件的使用，以及电路的搭建，既考验基础知识的掌握，又锻练动手能力。

关键词：振荡电路；电压比较器；积分电路；低通滤波电路设计要求1．设计、组装、调试方波、三角波、正弦波发生器。

2．输出波形：方波、三角波、正弦波；锯齿波3．频率范围：在0.02－20KHz范围内且连续可调；1．前言在人们认识自然、改造自然的过程中，经常需要对各种各样的电子信号进行测量，因而如何根据被测量电子信号的不同特征和测量要求，灵活、快速的选用不同特征的信号源成了现代测量技术值得深入研究的课题。

方波三角波：正弦波函数信号发生器精编版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】苏州科技学院天平学院模拟电子技术课程设计指导书课设名称正弦波－方波－三角波信号发生器设计学生姓名王凌飞徐跃高尚专业物联网1021指导教师胡伏原一设计课题名称正弦波－方波－三角波信号发生器设计二课程设计目的、要求与技术指标课程设计目的（1）巩固所学的相关理论知识；（2）实践所掌握的电子制作技能；（3）会运用EDA工具对所作出的理论设计进行模拟仿真测试,进一步完善理论设计；（4）通过查阅手册和文献资料,熟悉常用电子器件的类型和特性,并掌握合理选用元器件的原则；（5）掌握模拟电路的安装\测量与调试的基本技能,熟悉电子仪器的正确使用方法,能力分析实验中出现的正常或不正常现象(或数据)独立解决调试中所发生的问题；（6）学会撰写课程设计报告；（7）培养实事求是,严谨的工作态度和严肃的工作作风；（8）完成一个实际的电子产品，提高分析问题、解决问题的能力。

课程设计要求（1）根据技术指标要求及实验室条件设计出电路图，分析工作原理，计算元件参数；（2）列出所有元器件清单；（3）安装调试所设计的电路，达到设计要求；（4）记录实验结果。

技术指标（1）输出波形：方波－三角波－正弦波；（2）频率范围：100HZ~200HZ连续可调；（3）输出电压：正弦波-方波的输出信号幅值为6V.三角波输出信号幅值为0~2V连续可调；γ。

（4）正弦波失真度：%5≤图函数发生器设计原理函数发生器组成框图，主要有RC 桥式振荡电路，过零比较器，积分器三大主要模块电路构成。

经过RC 桥式振荡电路产生正弦波波 ，再经过零比较器产生方波，然后由积分器产生三角波。

其总的原理设计框如图：图1 总的原理框图 正弦波产生电路利用RC 桥式振荡电路产生正弦波，原理如下图所示；其中RC 串并联电路构成正反馈支路，同时兼并选频网络，R1,R4,R5及二极管等原件构成负反馈和稳幅环节。

附录五函数信号发生器的使用说明一、概述GFG-8016G函数信号发生器可产生频率范围从0.2Hz～2MHz的方波、三角波、正弦波和脉冲波信号，且有可调输出信号直流偏置和TTL/CMOS（电平可调）脉冲输出端子。

另外，还有频率计功能，可以测量频率范围从0.1Hz～10MHz，输入灵敏度≤20mVrms。

二、技术特性1、输出信号频率范围：0.2Hz～Hz（分七段）2、最大输出信号幅度：>20Vp-p（空载）3、输出信号直流偏置：+10V～10V（连续可调）4、输出正弦波特性：失真 0.2Hz～200kHz≤1%5、输出方波特性：频响：0.2HZ～200kHz≤0.1dB,200kHz～2MHz≤0.5dB，上升时间<120nS6、输出CMOS电平：占空比5%～50%连续可调，5～15V连续可调7、频率计特性：频率范围 0.1Hz～10MHz输入灵敏度≤20mVrms最大输入电压 150Vrms最大输入电压 150Vrms输入阻抗1MΩ三、面板及操作说明1、电源开关POWER按下接通电源2、频率显示屏六位数码显示输出信号或输入信号的频率3、频率倍乘电位器从0.2～2连续可调4、频率计输入衰减选择开关按下将输入信号衰减1/105、频率计输入选择 EXT/INT按下选择测量外接输入信号的频率6、频率计输入端7、 TTL/CMOS输出端8、模拟信号输出端9、占空比调节/反相输出选择 DUTY/INVERT按下选择反相输出，转动旋钮调节输出脉冲占空比10、输出信号偏置调节调节输出信号直流偏置11、TTL/CMOS选择及CMOS电平调节按下选择CMOS输出，转动旋钮调节CMOS输出电平。

12、模拟输出信号幅度调节 AMPLITUDE/输出衰减ATTENUAT10N按下输出衰减20dB，转动旋钮调节输出信号幅度。

13、模拟输出波形选择开关FUNT10N分别有正弦波、三角波和方波三个选择开关14、频段选择开关分别有 1M、100k、10k、1k、100、10 和 1 等七个频段选择开关。

基于AT89C51的函数信号发生器设计设计团队：郭栋、陈磊、集炜、査荣杰指导老师：程立新2011-11-13目录1、概述 (3)2、技术性能指标 (3)2.1、设计内容及技术要求 (3)3、方案的选择 (3)3.1、方案一 (4)3.2、方案二 (6)3.3、方案三 (6)4、单元电路设计 (6)4.1、正弦波产生电路 (6)4.2、方波产生电路 (8)4.3、矩形波产生锯齿波电路 (99)5、总电路图 (10)6、波形仿真结果 (1010)6.1正弦波仿真结果 (10)6.2矩形波仿真结果 (11)6.3锯齿波仿真结果 (11)7、PCB版制作与调试 (12)8、元件清单 (134)结论 (14)总结与体会 (14)参考文献 (15)函数信号发生器1、概述信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。

各种波形曲线均可以用三角函数方程式来表示。

能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。

函数信号发生器在电路实验和设备检测中具有十分广泛的用途。

例如在通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波，把音频（低频）、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。

在工业、农业、生物医学等领域内，如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的振荡器。

2、技术性能指标2.1、设计内容及技术要求：设计并制作一个信号发生器，具体要求如下：1、能够输出正弦波、方波、三角波；2、输出信号频率范围为10Hz——10KHz；3、输出信号幅值：正弦波3V，矩形波10V，锯齿波4V；4、输出矩形波占空比50%-95%可调，矩形波斜率可调。
