GMC交流接触器资料

品牌：LS产电型号：GMC-9辅助触头：1a1b 产品认证：CCCGMC-9商品基本参数a.额定电流：9~800A AC负载（4~440KW）；b.结构紧凑，外形美观；c.多种附件齐全，寿命长；d.GMC-100至GMC-800交、直流线圈通用，50HZ、60HZ通用且操作电压范围宽，抽屉式线圈e.结构，易于更换线圈；f.内置优质浪涌吸收器，电磁干扰小。

韩国LS产电成立于1974年，主要涉及电力设备及配电输配电事业、自动化设备及工业信息技术事业、管道及电动工具事业等高科技领域。

经过几十年的发展，LS产电凭借先进的技术和理念，引领韩国工业电气控制盒自动化领域的创新和发展，在行业中占据领先地位。

LS产电以长期积累科学技术作为发展的原动力，把大力发展绿色科技型企业作为未来的发展方向，积极发展智能网、太阳能、风能、燃料电池、超导体等未来环保类科技产品，努力打造绿色节能型创新企业。

不仅仅是在韩国，在全国以生产法人、研究所及分支机构作为发展点，通过扩大销售网络以确保全球化竞争力。

以下是LS产电交流接触器型号及电压：0577********GMC-9 额定电流9A，GMC-12额定电流12A，GMC-18额定电流18A，GMC-22额定电流22A，GMC-32额定电流32A，GMC-40额定电流40A，GMC-50额定电流50A，GMC-65额定电流65A，GMC-75额定电流75A，GMC-85额定电流80A特价销售(三极交流/直流通用线圈)及电压说明:136********GMC-100额定电流105A，GMC-125额定电流120A，GMC-150额定电流150A，GMC-180额定电流180A，GMC-220额定电流220A，GMC-300额定电流300A，GMC-400额定电流400A，GMC-600额定电流600A，GMC-800额定电流800A。

LS产电GMC-100接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头可有二常开，二常闭。

接触器触头支持件与衔铁采用弹性锁扣联结，消除了薄弱环节。

动作机构灵活，手动检查方便，结构设计紧凑，可防止外界物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。

接触器外形尺寸小巧，安装面积小。

安装方式可用导电导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制容量更高。

产品安全、可靠性好，为国际先进的接触器机各种。

0577保2788顺2628◇触头系统主、辅助触头材料由电性能优越的银合金组成，具有使用寿命长及良好的接触可靠性。

灭弧室呈封闭型，并有阻燃型材料阻挡电弧向外喷溅，Ie≤22A无灭弧隔弧板。

Ie≤◇装有金属隔弧板，保证人身及临近电器的安全。

接线螺钉采用新型自升螺钉，瓦形垫与螺钉不分离可节省接线用时。

产品特点0577保2788顺26281．积小，寿命高，经济实用2．多种控制电压规格的交、直流线圈可供选择3．附件齐全、通用4．导轨或螺钉安装均可，使用方便5．防触电安全罩设计，使用更加安全6．接线方式多样：螺钉压线式、快速插接式、夹钳式、插针焊接式0577保2788顺26287．可与电动机启动器MMS相互插接使用8．使用寿命长：机械寿命2500万次，电气寿命250万次9.线圈具有交直流通用及110-220V通用的特点以下是LS产电交流接触器型号及电压：GMC-9 额定电压110V/22OV/380VGMC-12额定电压110V/22OV/380VGMC-18额定电压110V/22OV/380VGMC-22额定电压110V/22OV/380VGMC-32额定电压110V/22OV/380VGMC-40额定电压110V/22OV/380VGMC-50额定电压110V/22OV/380VGMC-65额定电压110V/22OV/380VGMC-75额定电压110V/22OV/380VGMC-85额定电压110V/22OV/380V特价销售(三极交流/直流通用线圈)及电压说明: GMC-100额定电压110V/22OV/380VGMC-125额定电压110V/22OV/380VGMC-150额定电压110V/22OV/380VGMC-180额定电压110V/22OV/380VGMC-220额定电压110V/22OV/380VGMC-300额定电压110V/22OV/380VGMC-400额定电压110V/22OV/380VGMC-600额定电压110V/22OV/380VGMC-800额定电压110V/22OV/380V。

特点GMC-9~85(中·小容量)通用的附属装置在中、小容量(9~85A) 框架中辅助触点UNIT和机械连锁UNIT可通用。

提高线圈的可靠性从根本上降低了电磁辐射和浪涌冲击对线圈的损伤，通过EMS实验验证了其可信赖性。

- 测试机关:韩国Tokin- 许可机关:信息通讯部, FCC(美国), TUV(德国), GOST(俄罗斯), VCCI(德国)使用的简易性可与原有的SMC、CH-series替换安装，并且附件通用。

额定热过载继电器普通型缺相保护型普通型缺相保护型GMC-9 GMS-9 GMS-9KGMC-12 GMS-12 GMS-12KGMC-18 GMS-18 GMS-18KGTH-22 GTK-22GMC-22 GMS-22 GMS-22K0.1~22GMC-32 GMS-32 GMS-32KGTH-40 GTK-40GMC-40 GMS-40 GMS-40K4~40GMC-50 GMS-50 GMS-50KGMC-65 GMS-65 GMS-65KGMC-75 GMS-75 GMS-75KGTH-85 GTK-85GMC-85 GMS-85 GMS-85K7~85GTH-100 GTK-100 GMC-100 GMS-100 GMS-100K 34~125GMC-125 GMS-125 GMS-125KGTH-150 GTK-150GMC-150 GMS-150 GMS-150K4~40GMC-180 GMS-180 GMS-180KGTH-220 GTK-220GMC-220 GMS-220 GMS-220K65~240GMC-300 GMS-300 GMS-300KGTH-400 GTK-400GMC-400 GMS-400 GMS-400K85~400GMC-600 GMS-600 GMS-600K GTH-600 GTK-600GMC-800 GMS-800 GMS-800K 200~800- 标准型·基本: 2P·选择: 3P-缺相保护型·基本: 3P附属装置机械连锁单元型号适用电磁接触器AR-9 GMC(D)-9 ~ GMC(D)-85AR-100 GMC-100 ~ GMC-150AR-180 GMC-180 ~ GMC-400标准规格KSC 4504, IEC 60947, UL 508, VDE 0660, EN 06947, BS 5424。

GMC-22接触器
本文由☆鼎誉自动化☆提供
LS接触器GMC、GMD系列适用于电机和机械设备的开闭、保护和启动。

部件求节省空间、灵活、方便，通过多种附件容易进行接线和安装。

GMC系列交流接触器适用于交流50HZ或60HZ，电压220V至660V＼电流至于620A的电路中，供远距离接通与分断电路及频繁起动＼控制交流电动机，接触器还可组装成积木式辅助触头组，空气延时，机械联锁机构等附件，组成延时接触器，星三角起动器，并且可以和热继电器直接插接安装，组成电磁起动器．
产品选型：
结构特征：
1.接触器具有3对常开触头，辅助触头数量为：Ie≤32A的产品最多为2开2闭；Ie≤45A的产品最多为4开4闭。

2.接触器的灭弧系统：Ie≤22A的无灭弧罩仅有隔弧板；Ie≥32A有塑料灭弧室并装有金属灭弧罩。

3.绝缘材料采用冲击强度高、耐高温、耐电弧性能好的塑料，致使产品体积小，绝缘电压为660V和100V。

4.全部接线螺钉采用带自身瓦垫螺钉，可大量节约接线时间。

5.接触器的安全：全系列产品均可用螺钉安装，Ie≤32A的产品还可以采用35mm标准导轨快速嵌入方式安装，可节省大量安装时间。

技术参数：
-一个框架四个额定电流等级 -3对主触点 -防触电安全罩设计 -导轨或螺钉安装 -尺寸小：44MM款
-1NO+1NC辅助触点为标准配置 -可在顶部/侧面安装附件 -可与热过载继电器直接插接
安装与工作条件：
回路图：
产品尺寸：。

LS接触器GMC、GMD系列适用于电机和机械设备的开闭、保护和启动。

部件求节省空间、灵活、方便，通过多种附件容易进行接线和安装。

三极接触器(交流线圈)GMC-9 GMC-12 GMC-18 GMC-22 GMC-32 GMC-40 GMC-50 GMC-65 GMC-75 GMC-85三极交流/直流通用线圈GMC-100 GMC-125 GMC-150 GMC-180 GMC-220 GMC-300 GMC-400 GMC-600 GMC-800三极接触器(直流线圈)GMD-9 GMD-12 GMD-18 GMD-22 GMD-32 GMD-40 GMD-50 GMD-65 GMD-75 GMD-85四极接触器(交流线圈)GMC-9/4 GMC-12/4 GMC-18/4 GMC-85/4 GMC-75/4 GMC-65/4 GMC-50/4 GMC-40/4 GMC-22/4四极接触器(交/直流通用线圈)GMC-100/4 2a2b GMC-125/4 2a2b GMC-800/4 2a2b GMC-600/4 2a2b GMC-400/42a2b GMC-150/4 2a2b GMC-300/4 2a2b GMC-220/4 2a2b GMC-180/4 2a2b四极接触器(直流线圈)GMD-9/4 GMD-12/4 GMD-18/4 GMD-85/4 GMD-75/4 GMD-65/4 GMD-50/4 GMD-40/ 4 GMD-32/4 GMD-22/4可逆型接触器(交流线圈)GMC-9×(2)+AR-9 2a2b GMC-12×(2)+AR-9 2a2b GMC-18×(2)+AR-9 2a2b GMC-85×(2)+AR-9 2a2b GMC-75×(2)+AR-9 2a2b GMC-65×(2)+AR-9 2a2b GMC-22×(2)+AR-9 2a2b GMC-32 ×(2)+AR-9 2a2b GMC-50 ×(2)+AR-9 2a2b GMC-40 ×(2)+AR-92a2b GMC-100×(2)+AR-100 4a4b GMC-400×(2)+AR-180 4a4b GMC-300×(2)+AR-180 4a4b GMC-220×(2)+AR-180 4a4bGMC-125×(2)+AR-100 4a4b GMC-180×(2)+AR-180 4a4b GMC-150×(2)+AR-100 4a4b可逆型接触器(直流线圈)GMD-9×(2)+AR-9 2a2b GMD-12×(2)+AR-9 2a2b GMD-18×(2)+AR-92a2b GMD-85×(2)+AR-9 2a2b GMD-75 ×(2)+AR-9 2a2b GMD-65 ×(2)+AR-9 2a2bGMD-22×(2)+AR-9 2a2b GMD-50×(2)+AR-9 2a2b GMD-40×(2)+AR-92a2b GMD-32×(2)+AR-9 2a2b闭锁型接触器：GMC-9L~85L 1a1b GMC-100L 2a2b GMC-400L 2a2b GMC-300L 2a2b GMC-220L2a2b GMC-180L 2a2b GMC-125L 2a2b GMC-150L 2a2b微型接触器(交流线圈)GMC-6M 1a或1b GMC-9M 1a或1b GMC-12M 1a或1b GMC-16M 1a或1b微型接触器(直流线圈)GMD-6M 1a或1b GMD-9M 1a或1b GMD-12M 1a或1b GMD-16M 1a或1b微型接触器(交流线圈) GMC-9MR 1a或1b GMC-12MR 1a或1b GMC-16MR 1a或1b 可逆型微型接触器(直流线圈)GMD-6MR 1a或1b GMD-9MR 1a或1b GMD-12MR 1a或1b GMD-16MR 1a或1b。

品牌：LS产电型号：GMC-22辅助触头：1a1b 产品认证：CCCGMC-22商品基本参数a.额定电流：9~800A AC负载（4~440KW）；b.结构紧凑，外形美观；c.多种附件齐全，寿命长；d.GMC-100至GMC-800交、直流线圈通用，50HZ、60HZ通用且操作电压范围宽，抽屉式线圈e.结构，易于更换线圈；f.内置优质浪涌吸收器，电磁干扰小。

韩国LS产电成立于1974年，主要涉及电力设备及配电输配电事业、自动化设备及工业信息技术事业、管道及电动工具事业等高科技领域。

GMC-22 经过几十年的发展，LS产电凭借先进的技术和理念，引领韩国工业电气控制盒自动化领域的创新和发展，在行业中占据领先地位。

LS产电以长期积累科学技术作为发展的原动力，把大力发展绿色科技型企业作为未来的发展方向，积极发展智能网、太阳能、风能、燃料电池、超导体等未来环保类科技产品，努力打造绿色节能型创新企业。

不仅仅是在韩国，在全国以生产法人、研究所及分支机构作为发展点，通过扩大销售网络以确保全球化竞争力。

以下是LS产电交流接触器型号及电压：0577********GMC-9 额定电流9A，GMC-12额定电流12A，GMC-18额定电流18A，GMC-22额定电流22A，GMC-32额定电流32A，GMC-40额定电流40A，GMC-50额定电流50A，GMC-65额定电流65A，GMC-75额定电流75A，GMC-85额定电流80A特价销售(三极交流/直流通用线圈)及电压说明:136********GMC-100额定电流105A，GMC-125额定电流120A，GMC-150额定电流150A，GMC-180额定电流180A，GMC-220额定电流220A，GMC-300额定电流300A，GMC-400额定电流400A，GMC-600额定电流600A，GMC-800额定电流800A。

品牌：LS产电型号：GMC-40辅助触头：1a1b产品认证：CCC保顺0577-********LS产电GMC-40接触器，其产品使用寿命长，可靠性高，结构紧凑，型号齐全，能够适用于各种应用情况下的电动机控制与保护。

特点。

1、多种控制电压规格的交直流线圈可供选择。

2、产品使用寿命长，可靠性高。

3、附件齐全且通用。

4、导轨或螺钉安装均可，使用方便。

5、防触电安全罩设计，使用安全。

6、大容量接触器（100-800A）俊采用纯铁铁芯，线圈为可抽出式结构，更换方便。

7、大中容量（100-800A）的接触器线圈具有交、直流通用及110V-200V 通用的特点。

三极接触器GMC-61a或1b(交流线圈)GMC-91a1bGMC-121a1bGMC-181a1bGMC-221a1bGMC-321a1bGMC-401a1bGMC-501a1bGMC-651a1bGMC-751a1bGMC-851a1b三极交流/直流GMC-1002a2b通用线圈GMC-1252a2bGMC-1502a2bGMC-1802a2bGMC-2202a2bGMC-3002a2bGMC-4002a2bGMC-6002a2bGMC-8002a2b三极接触器GMD-91a1b(直流线圈)GMD-121a1bGMD-181a1bGMD-221a1bGMD-321a1bGMD-401a1bGMD-501a1bGMD-651a1bGMD-751a1bGMD-851a1b。

交流接触器(课用)PPT 教学课件•交流接触器基本概念与工作原理•交流接触器主要技术参数与性能指标•常见类型及其特点分析•安装调试与运行维护方法论述目录•故障诊断及排除技巧分享•总结回顾与拓展延伸交流接触器基本概念与工作原理交流接触器定义及作用定义作用工作原理与结构组成工作原理结构组成选型注意事项根据被控制电路的电压等级选择相应电压等级的交流接触器。

根据被控制电机的功率和操作情况来确定交流接触器的额定电流等级。

注意交流接触器的接通与分断能力，不应低于电路中的最大短路电流。

考虑交流接触器的操作频率和使用寿命等因素。

使用注意事项010204交流接触器应安装在干燥、无显著摇动和冲击振动的地方。

在安装使用前，应检查线圈的额定电压是否和实际使用相符。

使用前应清除接触器表面的污垢，避免导电部分接触不良或造成短路。

定期检查交流接触器的触头磨损情况，及时更换磨损严重的触头。

03交流接触器主要技术参数与性能指标额定电压额定电流通断能力030201额定电压与电流参数触点容量及接通分断能力接通分断能力触点容量指接触器在规定条件下，能可靠地接通和分断电路的能力，反映了接触器的机械性能和电气性能。

触点磨损绝缘电阻和耐压水平绝缘电阻指接触器各带电部分之间以及带电部分与外壳之间的绝缘电阻值，反映了接触器的绝缘性能。

耐压水平指接触器各带电部分之间以及带电部分与外壳之间能承受的最高电压值，是评价接触器电气安全性能的重要指标。

绝缘材料接触器的绝缘性能主要取决于所采用的绝缘材料及其制造工艺，因此需要关注绝缘材料的质量和制造工艺的可靠性。

常见类型及其特点分析直流操作式交流接触器01020304工作原理优点缺点应用范围工作原理优点缺点应用范围拍合式（直动式）交流接触器节能型（永磁式）交流接触器工作原理优点缺点应用范围安装调试与运行维护方法论述安装前准备工作和注意事项01020304调试过程检查项目清单确认电源电压和频率是否符合接触器要求。

品牌：LS产电型号：GMC-50辅助触头：1a1b产品认证：CCC保顺0577-********LS产电GMC-50接触器，其产品使用寿命长，可靠性高，结构紧凑，型号齐全，能够适用于各种应用情况下的电动机控制与保护。

特点。

1、多种控制电压规格的交直流线圈可供选择。

2、产品使用寿命长，可靠性高。

3、附件齐全且通用。

4、导轨或螺钉安装均可，使用方便。

5、防触电安全罩设计，使用安全。

6、大容量接触器（100-800A）俊采用纯铁铁芯，线圈为可抽出式结构，更换方便。

7、大中容量（100-800A）的接触器线圈具有交、直流通用及110V-200V 通用的特点。

三极接触器GMC-61a或1b(交流线圈)GMC-91a1bGMC-121a1bGMC-181a1bGMC-221a1bGMC-321a1bGMC-401a1bGMC-501a1bGMC-651a1bGMC-751a1bGMC-851a1b三极交流/直流GMC-1002a2b通用线圈GMC-1252a2bGMC-1502a2bGMC-1802a2bGMC-2202a2bGMC-3002a2bGMC-4002a2bGMC-6002a2bGMC-8002a2b三极接触器GMD-91a1b(直流线圈)GMD-121a1bGMD-181a1bGMD-221a1bGMD-321a1bGMD-401a1bGMD-501a1bGMD-651a1bGMD-751a1bGMD-851a1b。

品牌：LS产电型号：GMC-12辅助触头：1a1b 产品认证：CCCGMC-12商品基本参数a.额定电流：9~800A AC负载（4~440KW）；b.结构紧凑，外形美观；c.多种附件齐全，寿命长；d.GMC-100至GMC-800交、直流线圈通用，50HZ、60HZ通用且操作电压范围宽，抽屉式线圈e.结构，易于更换线圈；f.内置优质浪涌吸收器，电磁干扰小。

韩国LS产电成立于1974年，主要涉及电力设备及配电输配电事业、自动化设备及工业信息技术事业、管道及电动工具事业等高科技领域。

经过几十年的发展，LS产电凭借先进的技术和理念，引领韩国工业电气控制盒自动化领域的创新和发展，在行业中占据领先地位。

LS产电以长期积累科学技术作为发展的原动力，把大力发展绿色科技型企业作为未来的发展方向，积极发展智能网、太阳能、风能、燃料电池、超导体等未来环保类科技产品，努力打造绿色节能型创新企业。

不仅仅是在韩国，在全国以生产法人、研究所及分支机构作为发展点，通过扩大销售网络以确保全球化竞争力。

以下是LS产电交流接触器型号及电压：0577********GMC-9 额定电流9A，GMC-12额定电流12A，GMC-18额定电流18A，GMC-22额定电流22A，GMC-32额定电流32A，GMC-40额定电流40A，GMC-50额定电流50A，GMC-65额定电流65A，GMC-75额定电流75A，GMC-85额定电流80A特价销售(三极交流/直流通用线圈)及电压说明:136********GMC-100额定电流105A，GMC-125额定电流120A，GMC-150额定电流150A，GMC-180额定电流180A，GMC-220额定电流220A，GMC-300额定电流300A，GMC-400额定电流400A，GMC-600额定电流600A，GMC-800额定电流800A。

品牌：LS产电型号：GMC-40辅助触头：1a1b 产品认证：CCCGMC-40商品基本参数a.额定电流：9~800A AC负载（4~440KW）；b.结构紧凑，外形美观；c.多种附件齐全，寿命长；d.GMC-100至GMC-800交、直流线圈通用，50HZ、60HZ通用且操作电压范围宽，抽屉式线圈e.结构，易于更换线圈；f.内置优质浪涌吸收器，电磁干扰小。

韩国LS产电成立于1974年，主要涉及电力设备及配电输配电事业、自动化设备及工业信息技术事业、管道及电动工具事业等高科技领域。

GMC-40 经过几十年的发展，LS产电凭借先进的技术和理念，引领韩国工业电气控制盒自动化领域的创新和发展，在行业中占据领先地位。

LS产电以长期积累科学技术作为发展的原动力，把大力发展绿色科技型企业作为未来的发展方向，积极发展智能网、太阳能、风能、燃料电池、超导体等未来环保类科技产品，努力打造绿色节能型创新企业。

不仅仅是在韩国，在全国以生产法人、研究所及分支机构作为发展点，通过扩大销售网络以确保全球化竞争力。

以下是LS产电交流接触器型号及电压：0577********GMC-9 额定电流9A，GMC-12额定电流12A，GMC-18额定电流18A，GMC-22额定电流22A，GMC-32额定电流32A，GMC-40额定电流40A，GMC-50额定电流50A，GMC-65额定电流65A，GMC-75额定电流75A，GMC-85额定电流80A特价销售(三极交流/直流通用线圈)及电压说明:136********GMC-100额定电流105A，GMC-125额定电流120A，GMC-150额定电流150A，GMC-180额定电流180A，GMC-220额定电流220A，GMC-300额定电流300A，GMC-400额定电流400A，GMC-600额定电流600A，GMC-800额定电流800A。

LS产电GMC-65接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头可有二常开，二常闭。

接触器触头支持件与衔铁采用弹性锁扣联结，消除了薄弱环节。

动作机构灵活，手动检查方便，结构设计紧凑，可防止外界物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。

接触器外形尺寸小巧，安装面积小。

安装方式可用导电导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制容量更高。

产品安全、可靠性好，为国际先进的接触器机各种。

0577保2788顺2628◇触头系统主、辅助触头材料由电性能优越的银合金组成，具有使用寿命长及良好的接触可靠性。

灭弧室呈封闭型，并有阻燃型材料阻挡电弧向外喷溅，Ie≤22A无灭弧隔弧板。

Ie≤◇装有金属隔弧板，保证人身及临近电器的安全。

接线螺钉采用新型自升螺钉，瓦形垫与螺钉不分离可节省接线用时。

产品特点0577保2788顺26281．积小，寿命高，经济实用2．多种控制电压规格的交、直流线圈可供选择3．附件齐全、通用4．导轨或螺钉安装均可，使用方便5．防触电安全罩设计，使用更加安全6．接线方式多样：螺钉压线式、快速插接式、夹钳式、插针焊接式0577保2788顺26287．可与电动机启动器MMS相互插接使用8．使用寿命长：机械寿命2500万次，电气寿命250万次9.线圈具有交直流通用及110-220V通用的特点以下是LS产电交流接触器型号及电压：GMC-9 额定电压110V/22OV/380VGMC-12额定电压110V/22OV/380VGMC-18额定电压110V/22OV/380VGMC-22额定电压110V/22OV/380VGMC-32额定电压110V/22OV/380VGMC-40额定电压110V/22OV/380VGMC-50额定电压110V/22OV/380VGMC-65额定电压110V/22OV/380VGMC-75额定电压110V/22OV/380VGMC-85额定电压110V/22OV/380V特价销售(三极交流/直流通用线圈)及电压说明: GMC-100额定电压110V/22OV/380VGMC-125额定电压110V/22OV/380VGMC-150额定电压110V/22OV/380VGMC-180额定电压110V/22OV/380VGMC-220额定电压110V/22OV/380VGMC-300额定电压110V/22OV/380VGMC-400额定电压110V/22OV/380VGMC-600额定电压110V/22OV/380VGMC-800额定电压110V/22OV/380V。

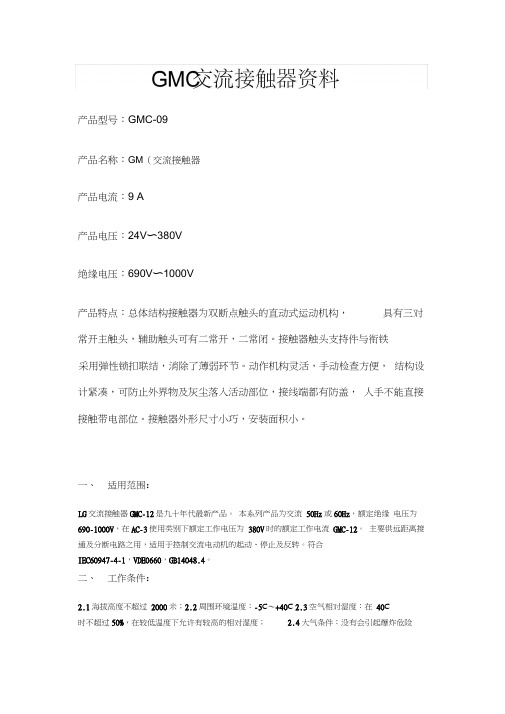

产品型号：GMC-09产品名称：GM（交流接触器产品电流：9 A产品电压：24V〜380V绝缘电压：690V〜1000V产品特点：总体结构接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头可有二常开，二常闭。

接触器触头支持件与衔铁采用弹性锁扣联结，消除了薄弱环节。

动作机构灵活，手动检查方便，结构设计紧凑，可防止外界物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。

接触器外形尺寸小巧，安装面积小。

一、适用范围：LG交流接触器GMC-12是九十年代最新产品。

本系列产品为交流50Hz或60Hz，额定绝缘电压为690-1000V，在AC-3使用类别下额定工作电压为380V时的额定工作电流GMC-12。

主要供远距离接通及分断电路之用，适用于控制交流电动机的起动、停止及反转。

符合IEC60947-4-1，VDE0660，GB14048.4。

二、工作条件：2.1海拔高度不超过2000米；2.2周围环境温度：-5C〜+40C 2.3空气相对湿度：在40C时不超过50%，在较低温度下允许有较高的相对湿度； 2.4大气条件：没有会引起爆炸危险的介质，也没有腐蚀金属和破坏绝缘的气体及导电尘埃等； 2.5安装在无显著摇动和冲击振动的地方；2.6安装在没有雨雪侵袭的地方； 2.7控制电压允许变动范围：80%〜110%Us。

三、结构特点：3.1总体结构接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头可有二常开，二常闭。

接触器触头支持件与衔铁采用弹性锁扣联结，消除了薄弱环节。

动作机构灵活，手动检查方便，结构设计紧凑，可防止外界物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。

接触器外形尺寸小巧，安装面积小。

安装方式可用导电导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制容量更高。

产品安全、可靠性好，为国际先进的接触器机各种。

3.2触头系统主、辅助触头材料由电性能优越的银合金组成，具有使用寿命长及良好的接触可靠性。
