交流接触器选型根据电动机的启动电流来选

交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适55KW在三角形接法运行电流是80A左右，因此该接触器选120A的即可而你采用的是星型启动，那么星型的接触器就要考虑到启动电流55KW在星型接法运行电流是80A的1/3，即27A左右；另外启动电流一般按7倍的运行电流计算，因此该接触器选200A的即可。

电动机配套使用的交流接触器，应该考虑到电动机的启动电流，选择大于电动机额定电流3-5倍的。

交流接触器过小，其触点容易产生火花、发热，甚至烧坏。

交流接触器的说明书上有使用要求，你参考选择使用就可以了。

其他答案1。

电机1.1，1.5，2.2，3，4，5.5，7.5，10，11，15，18.5，22，30。

2。

接触器cjx2（cj20）9A，9A，12A，16A，25A，40A，40A，50A，63A，65A，65A（100A），100A，每一千瓦的工作电流为两安左右，我喜欢用两到三倍的，比较耐用性能又好，价钱也贵不了多少。

依据电动机功率选择接触器,如7.5千瓦电动机电流15A,接触器选择电流为20A的.2.2千瓦电动机电流5A,接触器选择电流为10A的.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机的功率考虑电机的额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。

常用三百八电机一个千瓦两安培。

低压六百六电机千瓦一点二安培。

高压三千伏电机四个千瓦一安培。

高压六千伏电机八个千瓦一安培。

一台三相电机除知道其额定电压以外还必须知道其额定功率及额定电流比如一台三相异步电机7.5KW4极常用一般有2、4、6级级数不一样其额定电流也有区别其额定电路约为15A 。

1、断路器一般选用其额定电流1.5-2.5倍常用DZ47-60 32A2、电线根据电机的额定电流15A选择合适载流量的电线如果电机频繁启动选相对粗一点的线反之可以相对细一点载流量有相关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-2.5倍,一般其选型手册上有型号这里我们选择正泰CJX2--2510还得注意辅助触点的匹配不要到时候买回来辅助触点不够用。

星三角启动，接触器怎么选，你师傅不一定告诉你，大叔我免费奉上星三角启动到底该如何选择接触器？我的答案是：如果不考虑成本和安装，越大越好。

但现实告诉我们这只是一厢情愿的想法。

没有哪个老板的钱是风吹来的，同时也体现不了我们电气人的价值和敬业精神。

那么我们该如何选择接触器呢？我们知道整个电路的主角是电动机，所有的元器件都是为它服务的，把它服侍好了，不但工作效率提高了，同时也降低了我们维修的频率。

①电动机额定电流→②热继电器整流值→③（热继电器额定工作电流，交流接触器额定工作电流，断路器额定工作电流，三者选同一个等级）→④导线载流量。

以上四个参数只要一级比一级大1.2倍左右就可以了。

按这样的配置去选择元器件，基本上就没错了。

但是现实中我们必须要考虑到电动机的效率问题，也就是电动机的额定功率和实际功率的比例问题。

电机额定功率指的是电机铭牌上标注的功率，它表示的是电机在安全状态下，允许承载的最大功率。

实际功率指的是电机实际运行时所拖动的功率，大小由负载决定，电动机的实际功率要小于额定功率，电机运行才是安全的。

也就是说，为了延长电机的使用寿命和减少电机的故障频率，我们不应该让电机长时间在额定电流下满负荷工作。

最好不要超过额定电流的90%。

所以就有了下面的计算公式：上面是电动机实际额定电流的计算。

功率因素我们一般取0.80，工作效率0.85，也就是要给电动机输出功率留有余地，避免长时间满负荷运行。

星三角起动的时候考虑的是线电流和相电流的关系。

线电流是流过火线的电流。

相电流是流过线圈或者绕组的电流。

我们可以根据下面的公式来换算：以十千瓦电动机为例。

角型连接时，电动机额定电流=电动机额定功率10000÷（380×1.732×0.80）≈19A也就是十千瓦的电动机它的额定线电流是19安。

相电流就是19除以1.732≈11A。

在星形连接中，相电压相对于线电压降低了根号三倍，同理，相电流也要降低根号三倍。

交流接触器编辑交流接触器主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等一些目前最常用的产品目录1基本介绍基本组成工作原理使用接法型号划分2基本分类电磁式交流接触器永磁式交流接触器3选用维护选用维护4交流接触器选型交流接触器用于直流的危害5操作使用八小时工作制不间断工作制短时工作制断续周期工作制不同要求分析6节能技术节电标准节电产品分类节电型交流接触器1基本介绍交流接触器，Alternating Current Contactor。

不同型号的适用范围：1、CDC1系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至660V，额定工作电流至 370A的电力系统中接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。

产品符合GB 14048.4和IEC 60947-4-1等标准。

2、CDC3-9～110交流接触器（以下简称接触器）主要用于交流50Hz（或60Hz）、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V时额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作（运行）可能发生过载的电路。

符合标准：GB 14048.4、IEC 60947-4-1。

3、CJX1系列交流接触器主要用于交流50Hz(或60Hz)、额定工作电压至1000V，在AC-3使用类别下额定工作电压为380V时额定工作电流至475A的电路中，供远距离接通和分断电路或频繁起动和控制交流电动机，并可与适当的热过载继电器组成电磁起动器，以保护可能发生过载的电路。

产品符合GB14048.4和IEC60947-4-1等标准。

4、CDC7系列交流接触器使用于交流50Hz或60Hz，额定工作电压至660V,在AC-3使用类别下额定工作电压380V时?额定工作电流至95A的电力系统中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用。

施耐德品牌的接触器选型引言概述：接触器是电气控制系统中不可或缺的元件，用于控制电路的开关与断开。

施耐德作为全球领先的电气设备制造商，提供了多种类型的接触器，以满足不同应用场景的需求。

本文将从四个方面介绍施耐德品牌的接触器选型，包括额定电流与额定电压、接触器类型、接触器特性以及应用场景。

一、额定电流与额定电压1.1 额定电流：施耐德接触器的额定电流范围广泛，从几安培到几千安培不等。

在选型时，需根据实际负载电流确定所需的额定电流，以确保接触器能够正常工作并有足够的安全余量。

1.2 额定电压：施耐德接触器的额定电压范围也非常宽广，从几伏到几千伏不等。

在选择接触器时，需根据电路的额定电压确定所需的额定电压，以确保接触器能够承受电路的工作电压并保持稳定的工作状态。

1.3 综合考虑：在进行接触器选型时，需要综合考虑负载电流、额定电压以及其他因素，如环境温度、开关次数等。

施耐德提供了详细的产品参数与技术手册，可根据实际需求进行选择。

二、接触器类型2.1 直流接触器：施耐德的直流接触器适用于直流电路的控制，具有快速响应、高可靠性和较长的使用寿命等特点。

根据不同的负载类型和控制方式，可选择不同的直流接触器。

2.2 交流接触器：施耐德的交流接触器适用于交流电路的控制，具有低功耗、低噪音和较高的开关频率等特点。

根据负载电流和控制电压，可选择不同的交流接触器。

2.3 特殊型接触器：施耐德还提供了一些特殊型接触器，如防爆型接触器、太阳能接触器等，以满足特殊环境或应用的需求。

在特殊情况下，可根据实际要求选择相应的特殊型接触器。

三、接触器特性3.1 寿命与可靠性：施耐德接触器具有较长的机械寿命和电气寿命，能够在重复的开关操作中保持稳定的性能。

此外，施耐德接触器还具有较高的抗震动和抗冲击能力，能够适应恶劣的工作环境。

3.2 动作特性：施耐德接触器的动作特性包括动作时间、释放时间和动作电流等。

根据实际应用需求，可选择适合的动作特性，以确保接触器能够在预定的时间内完成开关操作。

断路器与接触器的选型断路器和接触器的额定电流都应大于等于所爱护和掌握的电动机的额定电流。

一般来说，由于启停电动机是用接触器掌握，且电动机的过负荷一般也是用热继或马达爱护器协作接触器实现，而断路器只作短路爱护用，很少操作，因此一般接触器的选择要大一～二挡，而断路器只要满意短路爱护要求即可。

15kW电动机的额定电流约为30A，一般接触器可选40A或50A，断路器可选32A或40A。

断路器需要依据电机实际电流的1.6倍来选，而接触器和热继电器只需依据你所需样原来选就可以了，一般都有多少KW用多大接触器。

但单相220V另当别论选型不能依据三相来计算。

四极三相异步电动机的额定电流是额定功率的两倍也是毫无疑问的。

关键问题在于热继电器的整定值上，一般整定值为额定电流的 1.15－1.2之间，这样电机才能正常工作。

（1）沟通接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。

（2）负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。

接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断需要电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过商定发热电流。

（3）按短时的动、热稳定校验。

线路的三相短路电流不应超过接触器允许的动、热稳定电流，当使用接触器断开短路电流时，还应校验接触器的分断力量。

（4）接触器吸引线圈的额定电压、电流及帮助触头的数量、电流容量应满意掌握回路接线要求。

要考虑接在接触器掌握回路的线路长度，一般推举的操作电压值，接触器要能够在85～110%的额定电压值下工作。

假如线路过长，由于电压降太大，接触器线圈对合闸指令有可能不起反映；由于线路电容太大，可能对跳闸指令不起作用。

（5）依据操作次数校验接触器所允许的操作频率。

假如操作频率超过规定值，额定电流应当加大一倍。

（6）短路爱护元件参数应当和接触器参数协作选用。

选用时可参见样本手册，样本手册一般给出的是接触器和熔断器的协作表。

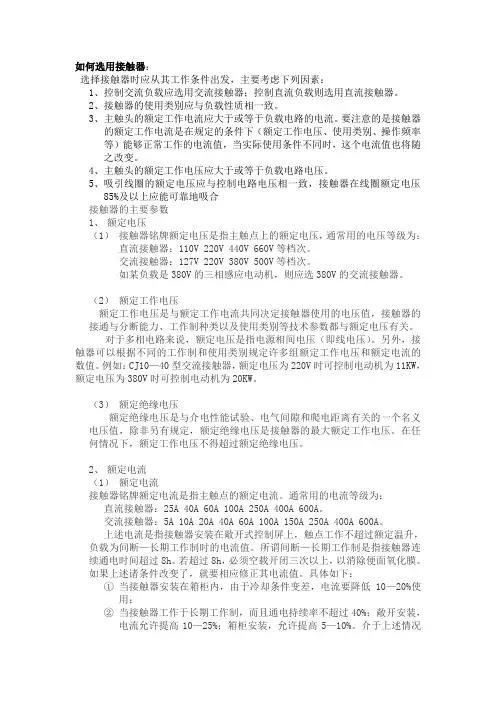

如何选用接触器：选择接触器时应从其工作条件出发，主要考虑下列因素：1、控制交流负载应选用交流接触器；控制直流负载则选用直流接触器。

2、接触器的使用类别应与负载性质相一致。

3、主触头的额定工作电流应大于或等于负载电路的电流。

要注意的是接触器的额定工作电流是在规定的条件下（额定工作电压、使用类别、操作频率等）能够正常工作的电流值，当实际使用条件不同时，这个电流值也将随之改变。

4、主触头的额定工作电压应大于或等于负载电路电压。

5、吸引线圈的额定电压应与控制电路电压相一致，接触器在线圈额定电压85%及以上应能可靠地吸合接触器的主要参数1、额定电压（1）接触器铭牌额定电压是指主触点上的额定电压，通常用的电压等级为：直流接触器：110V 220V 440V 660V等档次。

交流接触器：127V 220V 380V 500V等档次。

如某负载是380V的三相感应电动机，则应选380V的交流接触器。

（2）额定工作电压额定工作电压是与额定工作电流共同决定接触器使用的电压值，接触器的接通与分断能力、工作制种类以及使用类别等技术参数都与额定电压有关。

对于多相电路来说，额定电压是指电源相间电压（即线电压）。

另外，接触器可以根据不同的工作制和使用类别规定许多组额定工作电压和额定电流的数值。

例如：CJ10—40型交流接触器，额定电压为220V时可控制电动机为11KW，额定电压为380V时可控制电动机为20KW。

（3）额定绝缘电压额定绝缘电压是与介电性能试验、电气间隙和爬电距离有关的一个名义电压值，除非另有规定，额定绝缘电压是接触器的最大额定工作电压。

在任何情况下，额定工作电压不得超过额定绝缘电压。

2、额定电流（1）额定电流接触器铭牌额定电流是指主触点的额定电流。

通常用的电流等级为：直流接触器：25A 40A 60A 100A 250A 400A 600A。

交流接触器：5A 10A 20A 40A 60A 100A 150A 250A 400A 600A。

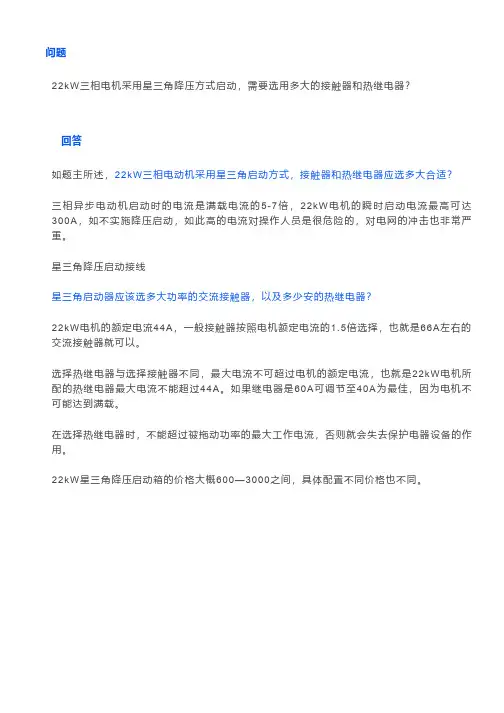

问题22kW三相电机采用星三角降压方式启动，需要选用多大的接触器和热继电器？回答如题主所述，22kW三相电动机采用星三角启动方式，接触器和热继电器应选多大合适？三相异步电动机启动时的电流是满载电流的5-7倍，22kW电机的瞬时启动电流最高可达300A，如不实施降压启动，如此高的电流对操作人员是很危险的，对电网的冲击也非常严重。

星三角降压启动接线星三角启动器应该选多大功率的交流接触器，以及多少安的热继电器？22kW电机的额定电流44A，一般接触器按照电机额定电流的1.5倍选择，也就是66A左右的交流接触器就可以。

选择热继电器与选择接触器不同，最大电流不可超过电机的额定电流，也就是22kW电机所配的热继电器最大电流不能超过44A。

如果继电器是60A可调节至40A为最佳，因为电机不可能达到满载。

在选择热继电器时，不能超过被拖动功率的最大工作电流，否则就会失去保护电器设备的作用。

22kW星三角降压启动箱的价格大概600—3000之间，具体配置不同价格也不同。

星三角降压启动箱电机星三角降压启动六根线接线注意事项1、在接线时先将电机定子接线柱上的三个连接片拆掉，如果没有拆连接片，一启动就短路放炮，星形接法接触器和角形接法接触器就是用来代替这三个连接片的。

2、星三角降压启动的电机必须是角形接法的电机，星形接法电机无法用形星三角降压启动。

星形接法电机每相绕组额定电压是220V，角形接法电机每相绕组额定电压是380V。

星三角降压启动，在启动时是星形接法，这时电机每相绕组承受的是220V电压，切换为角形连接后每相绕组承受的电压变为380V。

本身就是角形接法的电机，绕组额定电压是380V，先让它承受220V，也没有问题。

但本身是星形接法的电机，绕组额定电压是220V，让它承受380V电压，就会烧毁了。

当然，星形接法电机一般功率都比较小，用不着什么星三角降压启动。

星三角降压启动柜声明本号所刊发文章仅为学习交流之用，无商业用途，向原作者致敬。

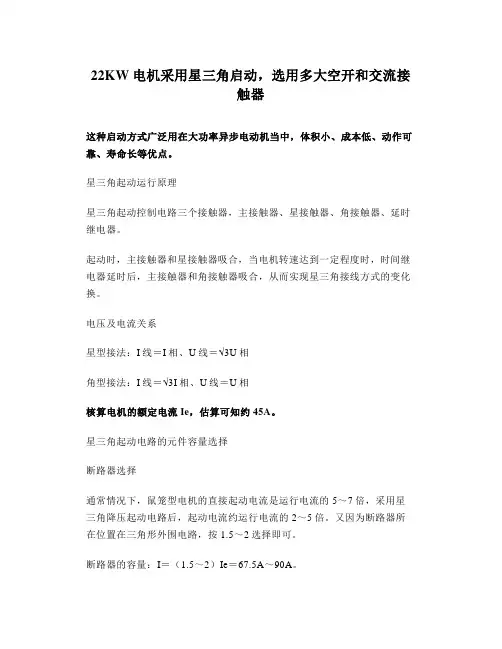

22KW电机采用星三角启动，选用多大空开和交流接触器这种启动方式广泛用在大功率异步电动机当中，体积小、成本低、动作可靠、寿命长等优点。

星三角起动运行原理星三角起动控制电路三个接触器，主接触器、星接触器、角接触器、延时继电器。

起动时，主接触器和星接触器吸合，当电机转速达到一定程度时，时间继电器延时后，主接触器和角接触器吸合，从而实现星三角接线方式的变化换。

电压及电流关系星型接法：I线＝I相、U线＝√3U相角型接法：I线＝√3I相、U线＝U相核算电机的额定电流Ie，估算可知约45A。

星三角起动电路的元件容量选择断路器选择通常情况下，鼠笼型电机的直接起动电流是运行电流的5～7倍，采用星三角降压起动电路后，起动电流约运行电流的2～5倍。

又因为断路器所在位置在三角形外围电路，按1.5～2选择即可。

断路器的容量：I＝（1.5～2）Ie＝67.5A～90A。

交流接触器选择根据电气控制电路可知，主接触器和角接触器都是串接在三角形内部电路里。

通过的电流应该是电机额定电流的√3/3倍，星接触器的容量一般小于角接触器容量，通常以主接触器容量的0.8计算，额外加20%裕量，用作接触器容量的选择依据。

主接触器和角接触器容量计算流过线路额定电流I＝√3/3Ie≈26A，计算接触器容量I＝1.2X26＝31.2A星接触器容量计算I＝0.8X26+26x20%＝26A。

热继电器选用它所在位置线电流I＝√3/3Ie≈26A，整定电流为I＝（1.1～1.2）X26＝28.6A～31.2A导线横截面积选择由上述可知，三角形外围电路电流45A，可用10mm2铜线，内部电路电流是26A，用6mm2铜线。

总结；主角接触器容量32A靠上，用40A作为主接触器和角接触器容量基本上没问题，星接触器容量26A靠上，用32A作为星接触器够用了，热继电器整定电流32A。

题目用200A断路器符合要求。

直接起动才是运行电流的5～7倍，现在用的是星三角起动电路，而且我们通常把断路器都是安装在三角形外围电路的，按照1.5～2倍的电机额定电流计算，2倍电机额定电流计算就是90A，选用100A的断路器即可。

交流接触器选型根据电动机旳启动电流来选,一般取启动电流旳1.５倍比较合适ﻫ５5KW在三角形接法运营电流是80A左右,因此该接触器选120A旳即可ﻫ而你采用旳是星型启动,那么星型旳接触器就要考虑到启动电流55KW在星型接法运营电流是８0A旳1/3，即２7Ａ左右；此外启动电流一般按7倍旳运营电流计算，因此该接触器选２00A旳即可。

电动机配套使用旳交流接触器,应当考虑到电动机旳启动电流，选择不小于电动机额定电流３－5倍旳。

交流接触器过小,其触点容易产生火花、发热，甚至烧坏。

交流接触器旳阐明书上有使用规定,你参照选择使用就可以了。

其他答案１。

电机1．1，１.５，2.2，３,4,5.5，7.５,10，１1，1５，１8.5，２2，3０。

ﻫ2。

接触器cｊx２(cj２0)９A，9A，12A,１6A，25A，40A,40A,５0A,63A，６5A,65A（１00Ａ）,1００A, ﻩﻩﻩﻩ每一千瓦旳工作电流为两安左右,我喜欢用两到三倍旳,比较耐用性能又好,价钱也贵不了多少。

根据电动机功率选择接触器,如7.5千瓦电动机电流１5A,接触器选择电流为２0A旳.２．２千瓦电动机电流5Ａ,接触器选择电流为10A 旳.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机旳功率考虑电机旳额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。

常用三百八电机一种千瓦两安培。

低压六百六电机千瓦一点二安培。

高压三千伏电机四个千瓦一安培。

高压六千伏电机八个千瓦一安培。

一台三相电机除懂得其额定电压以外还必须懂得其额定功率及额定电流例如一台三相异步电机7.5KW４极常用一般有２、４、6级级数不同样其额定电流也有区别其额定电路约为１5A 。

1、断路器一般选用其额定电流１.５－２.5倍常用DZ47-60 32A2、电线根据电机旳额定电流１5A选择合适载流量旳电线如果电机频繁启动选相对粗一点旳线反之可以相对细一点载流量有有关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-２.5倍，一般其选型手册上有型号这里我们选择正泰ＣJX2--2５１0还得注意辅助触点旳匹配不要届时候买回来辅助触点不够用。

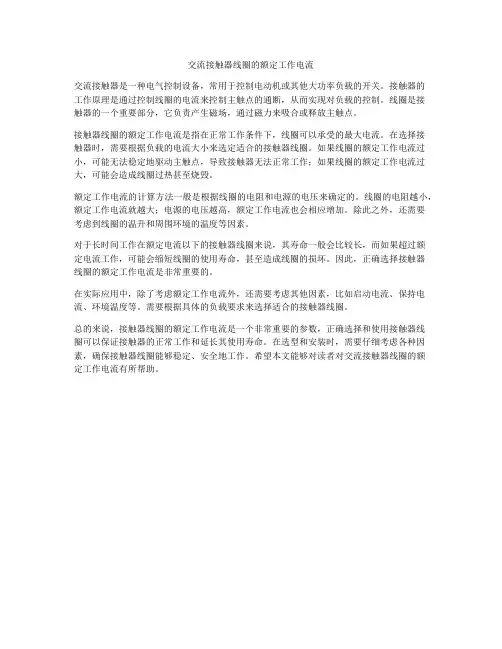

交流接触器线圈的额定工作电流
交流接触器是一种电气控制设备，常用于控制电动机或其他大功率负载的开关。

接触器的
工作原理是通过控制线圈的电流来控制主触点的通断，从而实现对负载的控制。

线圈是接
触器的一个重要部分，它负责产生磁场，通过磁力来吸合或释放主触点。

接触器线圈的额定工作电流是指在正常工作条件下，线圈可以承受的最大电流。

在选择接
触器时，需要根据负载的电流大小来选定适合的接触器线圈。

如果线圈的额定工作电流过小，可能无法稳定地驱动主触点，导致接触器无法正常工作；如果线圈的额定工作电流过大，可能会造成线圈过热甚至烧毁。

额定工作电流的计算方法一般是根据线圈的电阻和电源的电压来确定的。

线圈的电阻越小，额定工作电流就越大；电源的电压越高，额定工作电流也会相应增加。

除此之外，还需要
考虑到线圈的温升和周围环境的温度等因素。

对于长时间工作在额定电流以下的接触器线圈来说，其寿命一般会比较长，而如果超过额
定电流工作，可能会缩短线圈的使用寿命，甚至造成线圈的损坏。

因此，正确选择接触器
线圈的额定工作电流是非常重要的。

在实际应用中，除了考虑额定工作电流外，还需要考虑其他因素，比如启动电流、保持电流、环境温度等。

需要根据具体的负载要求来选择适合的接触器线圈。

总的来说，接触器线圈的额定工作电流是一个非常重要的参数，正确选择和使用接触器线
圈可以保证接触器的正常工作和延长其使用寿命。

在选型和安装时，需要仔细考虑各种因素，确保接触器线圈能够稳定、安全地工作。

希望本文能够对读者对交流接触器线圈的额
定工作电流有所帮助。
