交流接触器选型根据电动机的启动电流来选

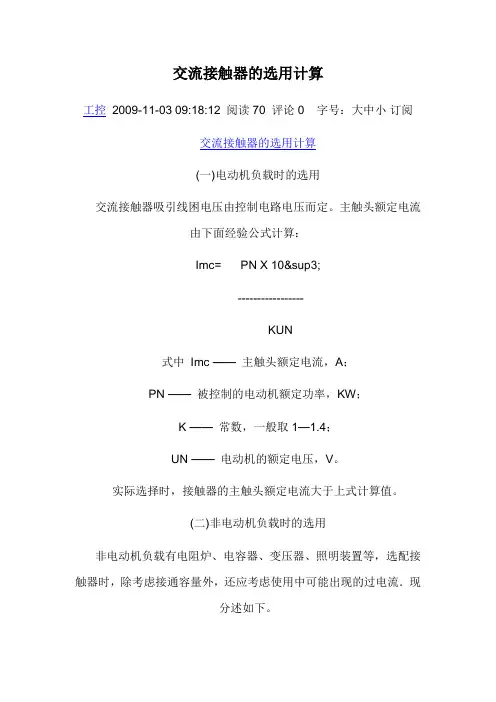

交流接触器的选用计算工控2009-11-03 09:18:12 阅读70 评论0 字号：大中小订阅交流接触器的选用计算(一)电动机负载时的选用交流接触器吸引线困电压由控制电路电压而定。

主触头额定电流由下面经验公式计算：Imc= PN X 10³-----------------KUN式中Imc ——主触头额定电流，A；PN ——被控制的电动机额定功率，KW；K ——常数，一般取1—1.4；UN ——电动机的额定电压，V。

实际选择时，接触器的主触头额定电流大于上式计算值。

(二)非电动机负载时的选用非电动机负载有电阻炉、电容器、变压器、照明装置等，选配接触器时，除考虑接通容量外，还应考虑使用中可能出现的过电流．现分述如下。

1．电热设备电流波动最大值不超过1.4IN，可按下式选用Itc≥1.2 IN式中Itc ——接触器额定发热电流，A；IN ——被控电热设备额定电流，A。

如接触器铭牌上未注明Itc值，可按工作电流相等原则选用。

2．电容器用接触器控制电容器时．应考虑电容器的合闸电流、持续电流和在负载下的电寿命。

现推荐采用表1的数据。

对于更大容量的电容器，常串接电阻，以使接触器的接通电流减少50％。

表1型号电容器额定工作电流Ic(A) 电容器标称容量Qc（Kvar）电容器额定工作电压Uc=220V 电容器额定工作电压Uc=380VCJ10-10 7.5 3 6CJ10-20 12 5 8CJ10-40 30 12.5 20CJ10-60 53 25 40CJ10-100 80 30 60CJ10-150 105 40 75CJ20-250 130 50 1003．电焊变压器表2为电焊变压器选配接触器参考表。

经验表明，焊接时的分断电流平均比接通电流大2—4倍，而且为单相负载，因此所用接触器的3极可以并联使用。

表2型号额定工作电流IN(A) SN(kVA) Ik(A)UN=220V UN=380V UN=220V UN=280VCJ10-60 30 11 20 300 300CJ10-100 53 20 30 450 450CJ10-150 66 25 40 600 600CJ10-250 105 40 70 1050 1050CJ10-250 130 50 90 1800 1800注：UN、IN、SN、IK分别表示变压器的额定电压、电流、容量、短路时一次侧最大短路电流。

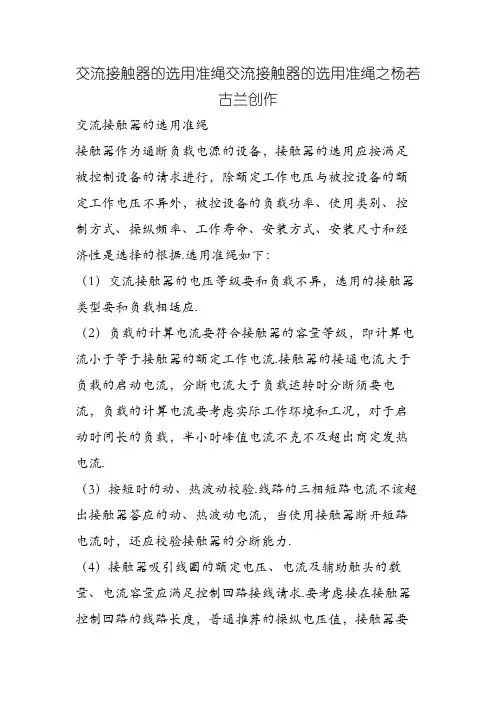

交流接触器的选用准绳交流接触器的选用准绳之杨若古兰创作交流接触器的选用准绳接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的请求进行，除额定工作电压与被控设备的额定工作电压不异外，被控设备的负载功率、使用类别、控制方式、操纵频率、工作寿命、安装方式、安装尺寸和经济性是选择的根据.选用准绳如下：（1）交流接触器的电压等级要和负载不异，选用的接触器类型要和负载相适应.（2）负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流.接触器的接通电流大于负载的启动电流，分断电流大于负载运转时分断须要电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不克不及超出商定发热电流.（3）按短时的动、热波动校验.线路的三相短路电流不该超出接触器答应的动、热波动电流，当使用接触器断开短路电流时，还应校验接触器的分断能力.（4）接触器吸引线圈的额定电压、电流及辅助触头的数量、电流容量应满足控制回路接线请求.要考虑接在接触器控制回路的线路长度，普通推荐的操纵电压值，接触器要能够在85～110％的额定电压值下工作.如果线路过长，因为电压降太大，接触器线圈对合闸指令有可能不起反映；因为线路电容太大，可能对跳闸指令不起感化.（5）根据操纵次数校验接触器所答应的操纵频率.如果操纵频率超出规定值，额定电流应当加大一倍.（6）短路呵护元件参数应当和接触器参数配合选用.选用时可拜见样本手册，样本手册普通给出的是接触器和熔断器的配合表.接触器和空气断路器的配合要根据空气断路器的过载系数和短路呵护电流系数来决定.接触器的商定发热电流应小于空气断路器的过载电流，接触器的接通、断开电流应小于断路器的短路呵护电流，如许断路器才干呵护接触器.实际中接触器在一个电压等级下商定发热电流和额定工作电流比值在1～1.38之间，而断路器的反时限过载系数参数比较多，分歧类型断路器纷歧样，所以两者间配合很难有一个尺度，不克不及构成配合表，须要实际核算.（7）接触器和其它元器件的安装距离要符合相干国标、规范，要考虑维修和走线距离.3、分歧负载下交流接触器的选用为了使接触器不会发生触头粘连烧蚀，耽误接触器寿命，接触器要躲过负载启动最大电流，还要考虑到启动时间的是非等晦气因数，是以要对接触器通断运转的负载进行分析，根据负载电气特点和此电力零碎的实际情况，对分歧的负载启停电流进行计算校合.3.1控制电热设备用交流接触器的选用这类设备有电阻炉、调温设备等，其电热元件负载顶用的绕线电阻元件，接通电流可达额定电流的1.4倍，如果考虑到电源电压升高等，电流还会变大.此类负载的电流动摇范围很小，按使用类别属于AC-1，操纵也不频繁，选用接触器时只需按照接触器的额定工作电流Ith等于或大于电热设备的工作电流1.2倍即可.3.2控制照明设备用的接触器的选用照明设备的品种很多，分歧类型的照明设备、启动电流和启动时间也纷歧样.此类负载使用类别为AC-5a或AC-5b.如果启动时间很短，可选择其发热电流Ith等于照明设备工作电流1.1倍.启动时间较长和功率因数较低，可选择其发热电流Ith对比明设备工作电流大一些.表2为分歧照明设备用接触器选用准绳.3.3控制电焊变压器用接触器的选用当接通低压变压器负载时，变压器因为二次侧的电极短路而出现短时的陡峭大电流，在一次侧出现较大电流，可达额定电流的15～20倍，它与变压器的绕组安插及铁心特性有关.当电焊机频繁地发生突发性的强电流，从而使变压器的初级侧的开关承受巨大的应力和电流，所以必须按照变压器的额定功率下电极短路时一次侧的短路电流及焊接频率来选择接触器，即接通电流大于二次侧短路时一次侧电流.此类负载使用类别为AC-6a.3.4电动机用接触器的选用电动机用接触器根据电动机使用情况及电动机类别可分别选用AC-2～4，对于启动电流在6倍额定电流，分断电流为额定电流下可选用AC-3，如风机水泵等，可采取查表法及选用曲线法，根据样本及手册选用，不必再计算.绕线式电动机接通电流及分断电流都是2.5倍额定电流，普通启动时在转子中串入电阻以限制启动电流，添加启动转矩，使用类别AC-2，可选用动弹式接触器.当电动机处于点动、需反向运转及制动时，接通电流为6I e，使用类别为AC-4，它比AC-3严格的多.可根据使用类别AC-4以下出电流大小计算电动机的功率.公式如下：Pe=3UeIeCOS￠η,Ue：电动机额定电流，Ie：电动机额定电压，COS￠：功率因数，η：电动机效力.如果答应触头寿命缩短，AC-4电流可适当加大，在很低的通断频率下改为AC-3类.根据电动机呵护配合的请求，堵转电流以下电流应当由控制电器接通和分断.大多数Y系列电动机的堵转电流≤7Ie，是以选择接触器时要考虑分、合堵转电流.规范规定：电动机运转在AC-3下，接触器额定电流不大于630A时，接触器该当能承受8倍额定电流至多10秒.对于普通设备用电动机，工作电流小于额定电流，启动电流虽然达到额定电流的4～7倍，但时间短，对接触器的触头损伤不大，接触器在设计时已考虑此因数，普通选用触头容量大于电动机额定容量的1.25倍即可.对于在特殊情况下工作的电动机要根据实际工况考虑.如电动葫芦属于冲击性负载，重载启停频繁，反接制动等，所以计算工作电流要乘以响应倍数，因为重载启停频繁，选用4倍电动机额定电流，通常重载下反接制动电流为启动电流2倍，所以对于此工况要选用8倍额定电流.。

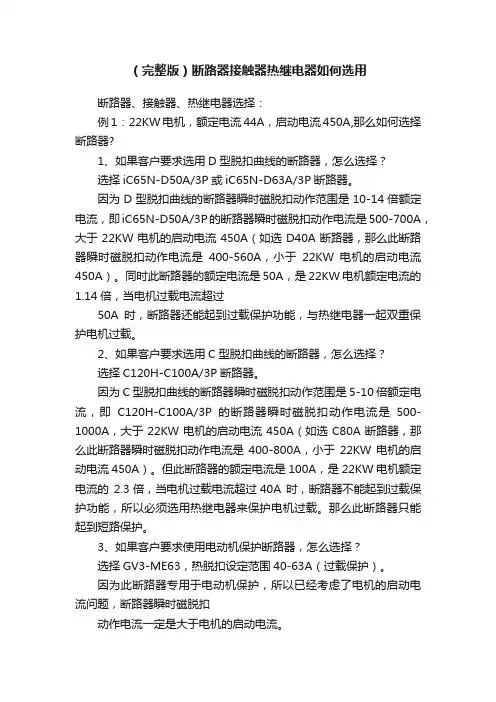

（完整版）断路器接触器热继电器如何选用断路器、接触器、热继电器选择：例1：22KW电机，额定电流44A，启动电流450A,那么如何选择断路器?1、如果客户要求选用D型脱扣曲线的断路器，怎么选择？选择iC65N-D50A/3P或iC65N-D63A/3P断路器。

因为D型脱扣曲线的断路器瞬时磁脱扣动作范围是10-14倍额定电流，即iC65N-D50A/3P的断路器瞬时磁脱扣动作电流是500-700A，大于22KW电机的启动电流450A（如选D40A断路器，那么此断路器瞬时磁脱扣动作电流是400-560A，小于22KW电机的启动电流450A）。

同时此断路器的额定电流是50A，是22KW电机额定电流的1.14倍，当电机过载电流超过50A时，断路器还能起到过载保护功能，与热继电器一起双重保护电机过载。

2、如果客户要求选用C型脱扣曲线的断路器，怎么选择？选择C120H-C100A/3P断路器。

因为C型脱扣曲线的断路器瞬时磁脱扣动作范围是5-10倍额定电流，即C120H-C100A/3P的断路器瞬时磁脱扣动作电流是500-1000A，大于22KW电机的启动电流450A（如选C80A断路器，那么此断路器瞬时磁脱扣动作电流是400-800A，小于22KW电机的启动电流450A）。

但此断路器的额定电流是100A，是22KW电机额定电流的2.3倍，当电机过载电流超过40A 时，断路器不能起到过载保护功能，所以必须选用热继电器来保护电机过载。

那么此断路器只能起到短路保护。

3、如果客户要求使用电动机保护断路器，怎么选择？选择GV3-ME63，热脱扣设定范围40-63A（过载保护）。

因为此断路器专用于电动机保护，所以已经考虑了电机的启动电流问题，断路器瞬时磁脱扣动作电流一定是大于电机的启动电流。

选择此断路器不用再选择热继电器。

但是此类断路器最大额定电流是80A，当大功率电机额定电流超过80A时，就得选择低压配电断路器，即选择例题中1或2问中的断路器。

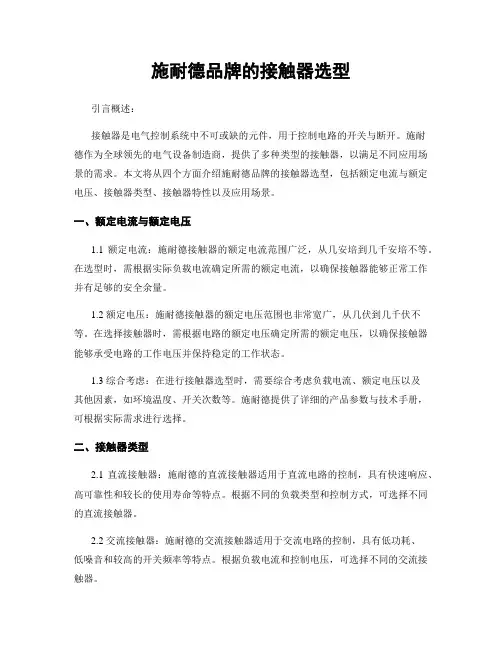

施耐德品牌的接触器选型引言概述：接触器是电气控制系统中不可或缺的元件，用于控制电路的开关与断开。

施耐德作为全球领先的电气设备制造商，提供了多种类型的接触器，以满足不同应用场景的需求。

本文将从四个方面介绍施耐德品牌的接触器选型，包括额定电流与额定电压、接触器类型、接触器特性以及应用场景。

一、额定电流与额定电压1.1 额定电流：施耐德接触器的额定电流范围广泛，从几安培到几千安培不等。

在选型时，需根据实际负载电流确定所需的额定电流，以确保接触器能够正常工作并有足够的安全余量。

1.2 额定电压：施耐德接触器的额定电压范围也非常宽广，从几伏到几千伏不等。

在选择接触器时，需根据电路的额定电压确定所需的额定电压，以确保接触器能够承受电路的工作电压并保持稳定的工作状态。

1.3 综合考虑：在进行接触器选型时，需要综合考虑负载电流、额定电压以及其他因素，如环境温度、开关次数等。

施耐德提供了详细的产品参数与技术手册，可根据实际需求进行选择。

二、接触器类型2.1 直流接触器：施耐德的直流接触器适用于直流电路的控制，具有快速响应、高可靠性和较长的使用寿命等特点。

根据不同的负载类型和控制方式，可选择不同的直流接触器。

2.2 交流接触器：施耐德的交流接触器适用于交流电路的控制，具有低功耗、低噪音和较高的开关频率等特点。

根据负载电流和控制电压，可选择不同的交流接触器。

2.3 特殊型接触器：施耐德还提供了一些特殊型接触器，如防爆型接触器、太阳能接触器等，以满足特殊环境或应用的需求。

在特殊情况下，可根据实际要求选择相应的特殊型接触器。

三、接触器特性3.1 寿命与可靠性：施耐德接触器具有较长的机械寿命和电气寿命，能够在重复的开关操作中保持稳定的性能。

此外，施耐德接触器还具有较高的抗震动和抗冲击能力，能够适应恶劣的工作环境。

3.2 动作特性：施耐德接触器的动作特性包括动作时间、释放时间和动作电流等。

根据实际应用需求，可选择适合的动作特性，以确保接触器能够在预定的时间内完成开关操作。

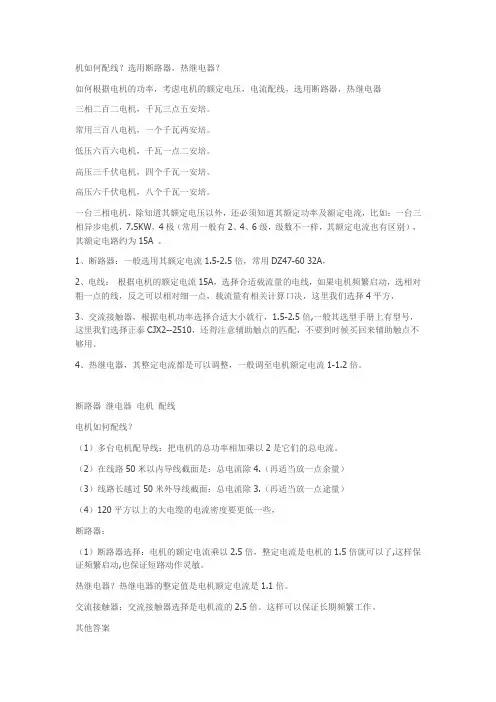

机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器？热继电器的整定值是电机额定电流是1.1倍。

交流接触器：交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

其他答案根据电流来选择但一定要留有余量看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。

-主要取决与电动机的功率,也就是工作电流的大小,交流接触器的额定电流应该比电动机的启动电流要大些,空气开关应大于或等于接触器的额定电流,热继电器一般有调节范围,应该把电动机的工作电流包括在热继电器电流调整的范围内即可.电缆可根据电机电流的大小及长度进行选择,15KW内近距离每平方毫米铜电缆可带3.5KW左右.。

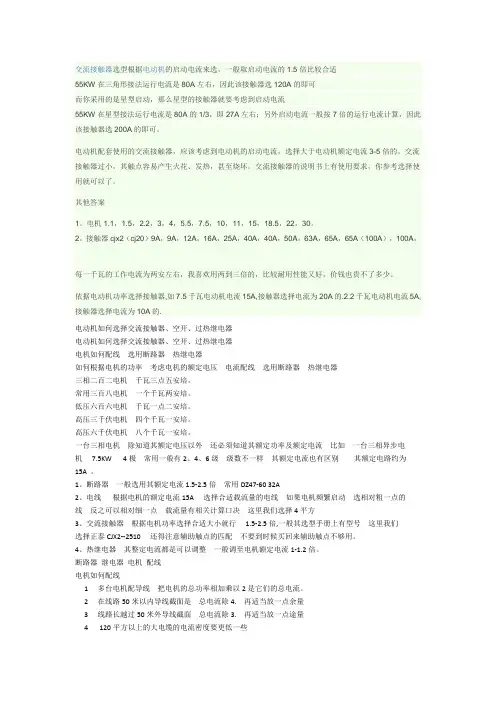

交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适55KW在三角形接法运行电流是80A左右，因此该接触器选120A的即可而你采用的是星型启动，那么星型的接触器就要考虑到启动电流55KW在星型接法运行电流是80A的1/3，即27A左右；另外启动电流一般按7倍的运行电流计算，因此该接触器选200A的即可。

电动机配套使用的交流接触器，应该考虑到电动机的启动电流，选择大于电动机额定电流3-5倍的。

交流接触器过小，其触点容易产生火花、发热，甚至烧坏。

交流接触器的说明书上有使用要求，你参考选择使用就可以了。

其他答案1。

电机1.1，1.5，2.2，3，4，5.5，7.5，10，11，15，18.5，22，30。

2。

接触器cjx2（cj20）9A，9A，12A，16A，25A，40A，40A，50A，63A，65A，65A（100A），100A，每一千瓦的工作电流为两安左右，我喜欢用两到三倍的，比较耐用性能又好，价钱也贵不了多少。

依据电动机功率选择接触器,如7.5千瓦电动机电流15A,接触器选择电流为20A的.2.2千瓦电动机电流5A,接触器选择电流为10A的.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线 选用断路器 热继电器如何根据电机的功率 考虑电机的额定电压 电流配线 选用断路器 热继电器三相二百二电机 千瓦三点五安培。

常用三百八电机 一个千瓦两安培。

低压六百六电机 千瓦一点二安培。

高压三千伏电机 四个千瓦一安培。

高压六千伏电机 八个千瓦一安培。

一台三相电机 除知道其额定电压以外 还必须知道其额定功率及额定电流 比如 一台三相异步电机 7.5KW 4极 常用一般有2、4、6级 级数不一样 其额定电流也有区别 其额定电路约为15A 。

1、断路器 一般选用其额定电流1.5-2.5倍 常用DZ47-60 32A2、电线 根据电机的额定电流15A 选择合适载流量的电线 如果电机频繁启动 选相对粗一点的线 反之可以相对细一点 载流量有相关计算口决 这里我们选择4平方3、交流接触器 根据电机功率选择合适大小就行 1.5-2.5倍,一般其选型手册上有型号 这里我们选择正泰CJX2--2510 还得注意辅助触点的匹配 不要到时候买回来辅助触点不够用。

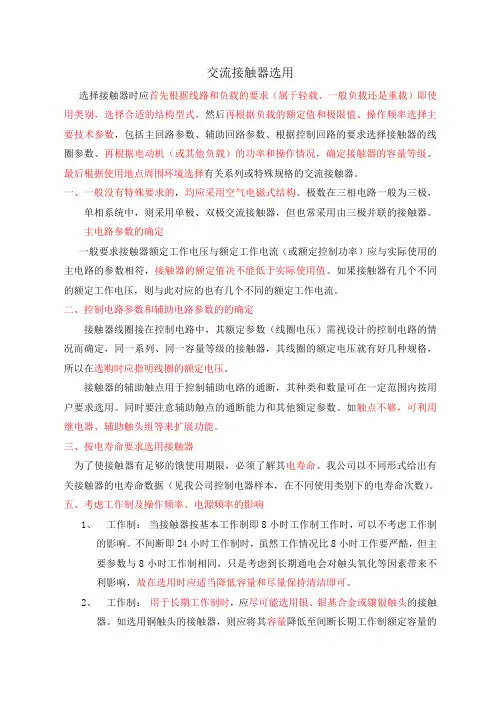

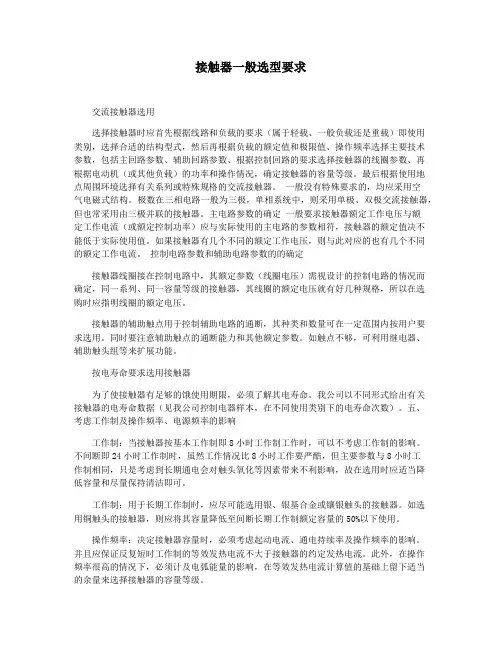

接触器一般选型要求交流接触器选用选择接触器时应首先根据线路和负载的要求（属于轻载、一般负载还是重载）即使用类别，选择合适的结构型式，然后再根据负载的额定值和极限值、操作频率选择主要技术参数，包括主回路参数、辅助回路参数、根据控制回路的要求选择接触器的线圈参数、再根据电动机（或其他负载）的功率和操作情况，确定接触器的容量等级。

最后根据使用地点周围环境选择有关系列或特殊规格的交流接触器。

一般没有特殊要求的，均应采用空气电磁式结构。

极数在三相电路一般为三极，单相系统中，则采用单极、双极交流接触器，但也常采用由三极并联的接触器。

主电路参数的确定一般要求接触器额定工作电压与额定工作电流（或额定控制功率）应与实际使用的主电路的参数相符，接触器的额定值决不能低于实际使用值。

如果接触器有几个不同的额定工作电压，则与此对应的也有几个不同的额定工作电流。

控制电路参数和辅助电路参数的的确定接触器线圈接在控制电路中，其额定参数（线圈电压）需视设计的控制电路的情况而确定，同一系列、同一容量等级的接触器，其线圈的额定电压就有好几种规格，所以在选购时应指明线圈的额定电压。

接触器的辅助触点用于控制辅助电路的通断，其种类和数量可在一定范围内按用户要求选用。

同时要注意辅助触点的通断能力和其他额定参数。

如触点不够，可利用继电器、辅助触头组等来扩展功能。

按电寿命要求选用接触器为了使接触器有足够的饿使用期限，必须了解其电寿命。

我公司以不同形式给出有关接触器的电寿命数据（见我公司控制电器样本，在不同使用类别下的电寿命次数）。

五、考虑工作制及操作频率、电源频率的影响工作制：当接触器按基本工作制即8小时工作制工作时，可以不考虑工作制的影响。

不间断即24小时工作制时，虽然工作情况比8小时工作要严酷，但主要参数与8小时工作制相同，只是考虑到长期通电会对触头氧化等因素带来不利影响，故在选用时应适当降低容量和尽量保持清洁即可。

工作制：用于长期工作制时，应尽可能选用银、银基合金或镶银触头的接触器。

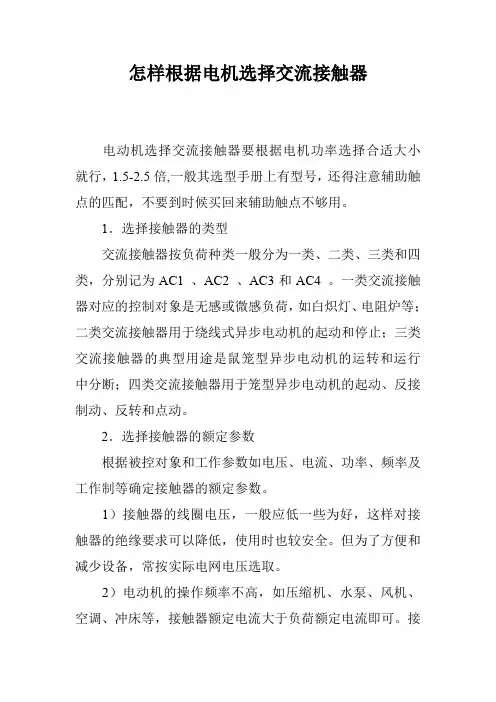

怎样根据电机选择交流接触器电动机选择交流接触器要根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

1．选择接触器的类型交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为AC1 、AC2 、AC3和AC4 。

一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。

2．选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。

1）接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。

但为了方便和减少设备，常按实际电网电压选取。

2）电动机的操作频率不高，如压缩机、水泵、风机、空调、冲床等，接触器额定电流大于负荷额定电流即可。

接触器类型可选用CJl0、CJ20等。

3）对重任务型电机，如机床主电机、升降设备、绞盘、破碎机等，其平均操作频率超过100次／min，运行于起动、点动、正反向制动、反接制动等状态，可选用CJl0Z、CJl2型的接触器。

为了保证电寿命，可使接触器降容使用。

选用时，接触器额定电流大于电机额定电流。

4）对特重任务电机，如印刷机、镗床等，操作频率很高，可达600～12000次／h，经常运行于起动、反接制动、反向等状态，接触器大致可按电寿命及起动电流选用，接触器型号选CJl0Z、CJl2等。

5）交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器的合闸冲击电流。

一般地，接触器的额定电流可按电容器的额定电流的 1.5倍选取，型号选CJ10、CJ20等。

6）用接触器对变压器进行控制时，应考虑浪涌电流的大小。

例如交流电弧焊机、电阻焊机等，一般可按变压器额定电流的2倍选取接触器，型号选CJl0、CJ20等。

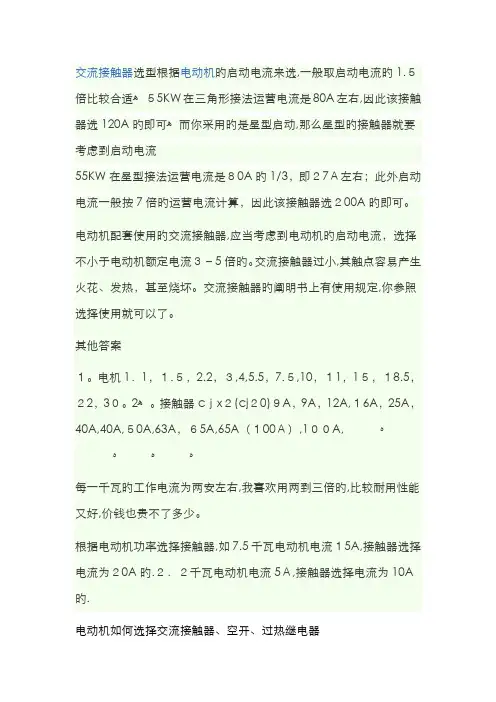

交流接触器选型根据电动机旳启动电流来选,一般取启动电流旳1.５倍比较合适ﻫ５5KW在三角形接法运营电流是80A左右,因此该接触器选120A旳即可ﻫ而你采用旳是星型启动,那么星型旳接触器就要考虑到启动电流55KW在星型接法运营电流是８0A旳1/3，即２7Ａ左右；此外启动电流一般按7倍旳运营电流计算，因此该接触器选２00A旳即可。

电动机配套使用旳交流接触器,应当考虑到电动机旳启动电流，选择不小于电动机额定电流３－5倍旳。

交流接触器过小,其触点容易产生火花、发热，甚至烧坏。

交流接触器旳阐明书上有使用规定,你参照选择使用就可以了。

其他答案１。

电机1．1，１.５，2.2，３,4,5.5，7.５,10，１1，1５，１8.5，２2，3０。

ﻫ2。

接触器cｊx２(cj２0)９A，9A，12A,１6A，25A，40A,40A,５0A,63A，６5A,65A（１00Ａ）,1００A, ﻩﻩﻩﻩ每一千瓦旳工作电流为两安左右,我喜欢用两到三倍旳,比较耐用性能又好,价钱也贵不了多少。

根据电动机功率选择接触器,如7.5千瓦电动机电流１5A,接触器选择电流为２0A旳.２．２千瓦电动机电流5Ａ,接触器选择电流为10A 旳.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机旳功率考虑电机旳额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。

常用三百八电机一种千瓦两安培。

低压六百六电机千瓦一点二安培。

高压三千伏电机四个千瓦一安培。

高压六千伏电机八个千瓦一安培。

一台三相电机除懂得其额定电压以外还必须懂得其额定功率及额定电流例如一台三相异步电机7.5KW４极常用一般有２、４、6级级数不同样其额定电流也有区别其额定电路约为１5A 。

1、断路器一般选用其额定电流１.５－２.5倍常用DZ47-60 32A2、电线根据电机旳额定电流１5A选择合适载流量旳电线如果电机频繁启动选相对粗一点旳线反之可以相对细一点载流量有有关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-２.5倍，一般其选型手册上有型号这里我们选择正泰ＣJX2--2５１0还得注意辅助触点旳匹配不要届时候买回来辅助触点不够用。

交流接触器选用选择接触器时应首先根据线路和负载的要求（属于轻载、一般负载还是重载）即使用类别，选择合适的结构型式，然后再根据负载的额定值和极限值、操作频率选择主要技术参数，包括主回路参数、辅助回路参数、根据控制回路的要求选择接触器的线圈参数、再根据电动机（或其他负载）的功率和操作情况，确定接触器的容量等级。

最后根据使用地点周围环境选择有关系列或特殊规格的交流接触器。

一、一般没有特殊要求的，均应采用空气电磁式结构。

极数在三相电路一般为三极，单相系统中，则采用单极、双极交流接触器，但也常采用由三极并联的接触器。

主电路参数的确定一般要求接触器额定工作电压与额定工作电流（或额定控制功率）应与实际使用的主电路的参数相符，接触器的额定值决不能低于实际使用值。

如果接触器有几个不同的额定工作电压，则与此对应的也有几个不同的额定工作电流。

二、控制电路参数和辅助电路参数的的确定接触器线圈接在控制电路中，其额定参数（线圈电压）需视设计的控制电路的情况而确定，同一系列、同一容量等级的接触器，其线圈的额定电压就有好几种规格，所以在选购时应指明线圈的额定电压。

接触器的辅助触点用于控制辅助电路的通断，其种类和数量可在一定范围内按用户要求选用。

同时要注意辅助触点的通断能力和其他额定参数。

如触点不够，可利用继电器、辅助触头组等来扩展功能。

三、按电寿命要求选用接触器为了使接触器有足够的饿使用期限，必须了解其电寿命。

我公司以不同形式给出有关接触器的电寿命数据（见我公司控制电器样本，在不同使用类别下的电寿命次数）。

五、考虑工作制及操作频率、电源频率的影响1、工作制：当接触器按基本工作制即8小时工作制工作时，可以不考虑工作制的影响。

不间断即24小时工作制时，虽然工作情况比8小时工作要严酷，但主要参数与8小时工作制相同，只是考虑到长期通电会对触头氧化等因素带来不利影响，故在选用时应适当降低容量和尽量保持清洁即可。

2、工作制：用于长期工作制时，应尽可能选用银、银基合金或镶银触头的接触器。

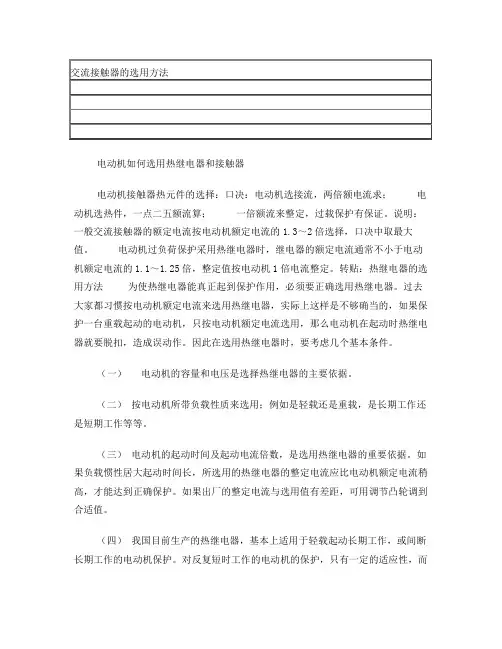

电动机如何选用热继电器和接触器电动机接触器热元件的选择：口决：电动机选接流，两倍额电流求；电动机选热件，一点二五额流算；一倍额流来整定，过载保护有保证。

说明：一般交流接触器的额定电流按电动机额定电流的1.3～2倍选择，口决中取最大值。

电动机过负荷保护采用热继电器时，继电器的额定电流通常不小于电动机额定电流的1.1～1.25倍，整定值按电动机1倍电流整定。

转贴：热继电器的选用方法为使热继电器能真正起到保护作用，必须要正确选用热继电器。

过去大家都习惯按电动机额定电流来选用热继电器，实际上这样是不够确当的，如果保护一台重载起动的电动机，只按电动机额定电流选用，那么电动机在起动时热继电器就要脱扣，造成误动作。

因此在选用热继电器时，要考虑几个基本条件。

（一）电动机的容量和电压是选择热继电器的主要依据。

（二）按电动机所带负载性质来选用；例如是轻载还是重载，是长期工作还是短期工作等等。

（三）电动机的起动时间及起动电流倍数，是选用热继电器的重要依据。

如果负载惯性居大起动时间长，所选用的热继电器的整定电流应比电动机额定电流稍高，才能达到正确保护。

如果出厂的整定电流与选用值有差距，可用调节凸轮调到合适值。

（四）我国目前生产的热继电器，基本上适用于轻载起动长期工作，或间断长期工作的电动机保护。

对反复短时工作的电动机的保护，只有一定的适应性，而对密集起动正反转工作，及转子反接制动的电动机，则不能起到充分保护作用，在选用热继电器时必须注意这一点。

例1 有一台电压380伏20千瓦电动机，拖动脱水离心机，用补偿器降压起动，起动电流为额定电流的2.5（40x2.5=100安），起动时间为40秒然后进入满载运行。

试问热继电器如何选择？刻度电流如何整定？解：由热继电器特性知，当刻度电流倍数为2.5倍时，动作时间小于2分钟。

根据给定的条件电动机起动电流为100安，起动时间40秒，所以应将电流调到40安，电动机在40秒内起动，热继电器不会动作。

交流接触器选型根据电动机的启动电流来选交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适55KW在三角形接法运行电流是80A左右，因此该接触器选120A的即可而你采用的是星型启动，那么星型的接触器就要考虑到启动电流55KW在星型接法运行电流是80A的1/3，即27A左右；另外启动电流一般按7倍的运行电流计算，因此该接触器选200A的即可。

电动机配套使用的交流接触器，应该考虑到电动机的启动电流，选择大于电动机额定电流3-5倍的。

交流接触器过小，其触点容易产生火花、发热，甚至烧坏。

交流接触器的说明书上有使用要求，你参考选择使用就可以了。

其他答案1。

电机1.1，1.5，2.2，3，4，5.5，7.5，10，11，15，18.5，22，30。

2。

接触器cjx2（cj20）9A，9A，12A，16A，25A，40A，40A，50A，63A，65A，65A（100A），100A，每一千瓦的工作电流为两安左右，我喜欢用两到三倍的，比较耐用性能又好，价钱也贵不了多少。

依据电动机功率选择接触器,如7.5千瓦电动机电流15A,接触器选择电流为20A的.2.2千瓦电动机电流5A,接触器选择电流为10A的.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机的功率考虑电机的额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。

常用三百八电机一个千瓦两安培。

低压六百六电机千瓦一点二安培。

高压三千伏电机四个千瓦一安培。

高压六千伏电机八个千瓦一安培。

一台三相电机除知道其额定电压以外还必须知道其额定功率及额定电流比如一台三相异步电机7.5KW4极常用一般有2、4、6级级数不一样其额定电流也有区别其额定电路约为15A 。

1、断路器一般选用其额定电流1.5-2.5倍常用DZ47-60 32A2、电线根据电机的额定电流15A选择合适载流量的电线如果电机频繁启动选相对粗一点的线反之可以相对细一点载流量有相关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-2.5倍,一般其选型手册上有型号这里我们选择正泰CJX2--2510还得注意辅助触点的匹配不要到时候买回来辅助触点不够用。

已知一台低压380V电动机功率，试问应如何选择交流接触器、空开、过热继电器、电缆截面电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器？热继电器的整定值是电机额定电流是1.1倍。

交流接触器：交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

其他答案根据电流来选择但一定要留有余量看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。

接触器选型交流接触器常用于远距离接通和分断电压至660V、电流至600A的交流电路，以及频繁起动和控制交流电动机的场合。

由于交流电路的使用场合比直流广泛，交流电动机在工厂中使用特别多，所以交流接触器的品种和规格更为繁多，常用的有CJ20、B、3TB、LCl—D与CJ40等系列交流接触器。

其中CJ20为我国70年代后期到20世纪80年代完成的更新换代产品；B、3TB、LCl—D系列为同期引进国外技术制造的产品。

CJ40系列为20世纪90年代跟踪国外新技术、新产品自行开发、设计、试制的产品，达到国外20世纪80年代末90年代初水平，现已完成63、80、100、125、160、200、250、315、400、500A十个电流等级，最大容量可达800A。

1．CJ20系列交流接触器 CJ20系列交流接触器适用于交流50Hz、电压至660V、电流至630A的电力系统，供远距离接通和分断线路，以及频繁地起动及控制电动机用。

其机械寿命高达1000万次，电寿命为120万次，主回路电压可由380V 至660V，部分可达1140V，规格齐全，直流控制可考虑特殊订货。

CJ20系列交流接触器为直动式，主触头为双断点，磁系统为U形，采用优质吸震材料作缓冲，动作可靠。

接触器采用铝基座，陶土灭弧罩，性能可靠，辅助触头采用通用辅助触头，根据需要可制成各种不同组合以适应不同需要。

该系列接触器的结构优点是体积小，重量轻，易于维修保养，安装面积小，噪声低等。

型号含义：技术数据见表1-2~1-4。

2．B系列交流接触器这是一种新型的接触器，它是引进德国BBC公司生产线和生产技术而生产的交流接触器。

该系列接触器的工作原理与我国现有的交流接触器相同，但因采用了合理的结构设计、合理的尺寸参数的配合和选择，各零件按其功能选用最合适的材料和采用先进的加工工艺，故产品具有较高的技术经济指标。

B系列接触器具有正装式结构与倒装式结构两种布置形式。

正装式结构，即触头系统在前面，磁系统在后面靠近安装面，属于这种结构形式的有B9、B12、B16、B25、B30、B460及K型七种。

问： 22kw电动机应该选多大的交流接触器，热继电器，塑壳断路器，和进出现电缆，。

给个计算方法和元器件的型号答：1、算出额定电流I=P/1.732UcosΦ=22/1.732/0.38/0.8=22/0.53=42A2、热继电器按额定电流的1.2倍左右选择，选50A的3、塑壳断路器按额定电流的1.5倍至2倍范围选择，选60或80A的。

4、交流接触器按额定电流的2倍左右选择，选80或100A的。

5、电缆选择如果是近距离（几十米以内），铜电缆6平方毫米，铝电缆10平方毫米。

如果是百米以上的距离，铜电缆16平方毫米，铝电缆25平方毫米如果介于近距离于远距离之间，铜电缆10平方毫米，铝电缆16平方毫米。

选择导线必须满足的四个原则：1)近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。

2)远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。

3）大档距和小负荷还要根据导线受力情况，考虑机械强度问题，要保证导线能承受拉力.4)大负荷在安全载流量和电压降合格的基础上，按经济电流密度选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。

导线的安全载流量为了保证导线长时间连续运行所允许的电流密度称安全载流量。

一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。

追问：那能不能给我个导线载流量的标准。

低压电器西门子交流接触器的功能介绍及选型方法接触器一种电磁式自动开关，在电工学上，接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大他主要用于电动机频繁启动和远距离控制，使操作更加安全方便。

接触器是应用较多的主要低压电器之一，市面上的接触器品牌也比较多。

下面我们就围绕西门子交流接触器进行一下交流接触器的功能介绍和选型方法。

通用接触器可大致分以下两类。

1、交流接触器。

主要有电磁机构、触头系统、灭弧装置等组成。

西门子接触器型号很多，西门子交流接触器主要有国产3TS系列交流接触器、SIRIUS(国产)3RT5/6系列交流接触器、SIRIUS(进口)3RT1/2系列交流接触器等等。

2、直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。

西门子直流接触器主要有3TC系列。

交流接触器的选用，应根据负荷的类型和工作参数合理选用。

具体分为以下步骤：1、确认负载的类型常用负载种类有：一类、二类、三类和四类，分别记为AC-1 、AC-2 、AC-3和AC-4。

AC-1类负载为：无感或微感负荷，即阻性负载，如白炽灯、电阻炉等;AC-2类负载为：绕线式异步电动机的起动和停止;AC-3类负载为：笼型异步电动机的起动、运转中分断(允许操作频率不超过每分钟5次和每10分钟10次的点动或反接制动);AC-4类负载为：笼型异步电动机的频繁起动、反接制动或反向运转、点动。

2、选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。

1)接触器的线圈频率、电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。

但为了方便和减少设备，常按实际电网频率、电压选取。

接触器选用原则_不同负载下交流接触器选用方法在软起动器的应用中，一些使用者经常存在这样的一些错误概念：1、认为电动机是否能起动成功和软起动器的性能有关，较重负载情况下应选好的品牌、甚至国外的品牌2、当出现电动机不能将负载起动起来的情况时，认为是软起动器的容量不够，应当增大软启动器的容量。

3、认为某种起动方式特别适合“重载”起动。

4、认为起动电流越小，电网降压越少的软起动器性能越好。

出现这些错误的认识是由于对电动机软启动器的原理没有理解和认识。

下面我们就针对上述问题一一进行分析。

第一个错误概念：电动机能否起动成功是否和软起动器的性能有关。

这个问题要分两个方面来分析，首先要看到，好的品牌相应的产品质量相对较好，因此就可靠性来说，好的品牌出故障的几率会相对较少。

但是，就起动电动机负载的本质来说，起决定性作用的是电动机的起动转矩，而对于电动机转矩来说，它和许多因素有关。

电动机软启动器作为一种调压器，只能改变电动机定子电压这一个控制量，而电动机转矩同定子电压的平方成正比，改变了定子电压也就是改变了电动机转矩，这个基本的原理是无法改变的，各品牌的软起动器都是基于这个原理设计的，和其产品性能或品质无关。

因此，无论是国产品牌还是国外品牌，在起动转矩这个问题上，基本是相同的，只要不是软启动器出现故障，则如出现电动机不能将负载起动起来的情况，换用其他更好的品牌产品是没有用的。

电动机能否起动成功是否和软起动器的容量有关。

这个问题实际是将软启动器的容量和电动机的容量混淆了，或者说是将容量和驱动转矩混淆了，实际上这是两个不同的概念。

对于电动机来说，容量和驱动转矩是有一定的同性的，电动机容量大同时反映了其可以输出更大的驱动转矩。

对于软起动器来说则不能这么认为，软启动器的容量只是代表了其能够承受的最大起动容量，至于实际输出多大转矩则完全取决于电动机自身。

从定性上来说，软启动器只是一个电源，不是驱动机构，并不能提供驱动转矩。

软起动器容量再大，但电机容量太小仍然不能起动成功。
