人教版九年级上学期第二十章电与磁通电螺线管作图专题练习(含答案)

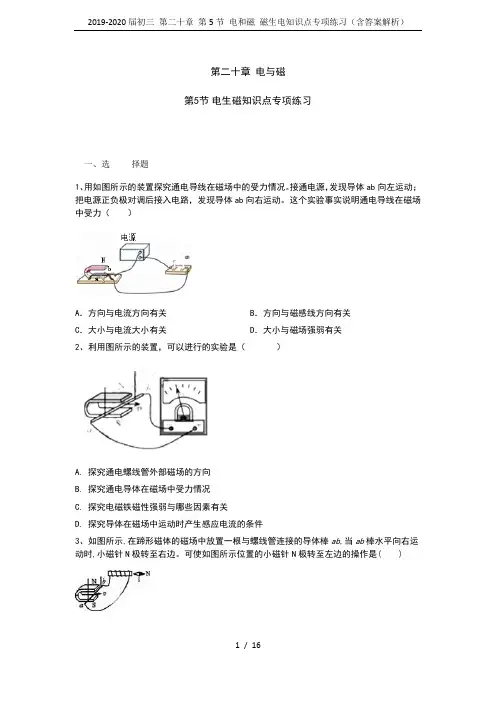

第二十章电与磁第5节电生磁知识点专项练习一、选择题1、用如图所示的装置探究通电导线在磁场中的受力情况。

接通电源，发现导体ab向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。

这个实验事实说明通电导线在磁场中受力（）A．方向与电流方向有关 B．方向与磁感线方向有关C．大小与电流大小有关 D．大小与磁场强弱有关2、利用图所示的装置，可以进行的实验是（）A. 探究通电螺线管外部磁场的方向B. 探究通电导体在磁场中受力情况C. 探究电磁铁磁性强弱与哪些因素有关D. 探究导体在磁场中运动时产生感应电流的条件3、如图所示,在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab,当ab棒水平向右运动时,小磁针N极转至右边。

可使如图所示位置的小磁针N极转至左边的操作是()4、下图所示中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。

它在磁场中按箭头方向运动时,会产生感应电流的是()A.甲和乙B.乙和丙C.丙和丁D.甲和丁5、图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是（）A． B． C． D．6、下列设备中，利用了电磁感应原理工作的是（）A、电动机B、动圈式话筒C、电磁起重机D、扬声器7、把一台手摇发电机跟灯光连接起来，使线圈在磁场中转动，可以看到灯光发光。

关于手摇发电机发电过程，下列说法正确的是（）A．发电机是将重力势能转变电能的装置B．匀速摇动转轮，灯光的亮度不变C．转轮转速越快灯光亮度越暗D．转轮在一个周期内电流方向改变两次8、如图四个实验中，用来探究电磁感应现象的是（）A． B．C． D．9、如图所示电与磁的实验装置中，属于发电机原理的是（）A． B．C． D．10、图1所示的四幅图中能说明发电机工作原理的是( )二、多项选择11、如图所示，在“探究什么情况下磁可以生电”的实验中，导线ab与灵敏电流计组成闭合电路，蹄形磁体放置在水平桌面上保持静止时，下列说法正确的是（）A. 导线ab静止不动，电流计指针不偏转B. 导线ab在水平方向运动，电流计指针可能会发生偏转C. 导线ab在竖直方向运动，电流计指针可能会发生偏转D. 电流计指针的偏转方向与导线ab的运动方向有关12、如图所示，是实验室用的手摇发电机.当老师演示时，同学们发现接入电流表的指针来回摆动，且转动越快灯泡越亮.则下列结论正确的是（）A.发电机工作过程中电能转化为机械能B.发电机工作原理是法拉第的电磁感应现象C.针来回摆动，说明发电机产生的是交流电D.转动越快灯泡越亮，说明导体切割速度越大，产生感应电流越大三、填空题13、如图是一款能发电的魔方充电器，转动魔方时，他根据（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程能转化为电能，产生的电能储存于魔方内．魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的（选填“电源”或“用电器”）14、发电机是利用现象制成的，我国发电厂发出的交变电流的频率是50Hz，其周期是s。

人教版2023初中物理九年级物理全册第二十章电与磁必考考点训练单选题1、将两个通电螺线管并列放在一起，A、B为相对的两个磁极，它们之间的磁感线分布如图所示。

下列说法正确的是（）A．a端为电源的正极，A为螺线管S极B．b端为电源的正极，A为螺线管N极C．c端为电源的正极，B为螺线管N极D．d端为电源的正极，B为螺线管S极答案：A磁体外部周围的磁感线是从磁体的N极出发，回到S极。

由图可知，左边螺线管的A端为S极，右边螺线管的B 端为S极，根据安培定则可知，左边螺线管的电流是从左端流入螺线管的，所以a端为正极，b端为电源的负极；右边螺线管的电流是从左端流入螺线管的，所以c端为正极，d端为电源的负极。

综上，故A正确，BCD错误。

故选A。

2、如图所示实验装置的原理与电动机的工作原理相同的是（）A．B．C．D．答案：BAC．图中是将闭合回路的一部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这个现象叫电磁感应现象，发电机是根据这个原理来制成的，故AC不符合题意；B．图中将通电的导线放在磁场中会受力运动，电动机就是根据这个原理制成的，故B符合题意；D．电路中电磁铁通电时有磁性，断电时无磁性，使得小锤反复敲击铃碗发出声音，故D不符合题意。

故选B。

3、如图所示，闭合开关后将滑动变阻器的滑片向右移动，下列说法正确的是（）A．电流表读数变大B．弹簧测力计示数变小C．电磁铁的磁性增强D．通电螺线管上端为S极答案：BAC．闭合开关后，将变阻器的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，由欧姆定律可知，电路中的电流变小，即电流表的示数变小，电磁铁磁性减弱，故AC错误；B．根据磁极间的相互作用可知，当电磁铁的磁性减小时，电磁铁对小球的吸引力减弱，所以弹簧测力计示数变小，故B正确；D．由图可知，电流从下面流入电磁铁，根据安培定则可以判断螺线管上端为N极，故D错误。

故选B。

4、将一个能水平自由转动的小磁针放在水平桌面上，我们可以发现，静止时它的两极分别指向地理的南北方向，下列说法正确的是（）A．静止时小磁针的N极指向地理的北方B．静止时小磁针的N极指向地磁的北极C．地球周围存在着磁场，地磁场的形状跟蹄形磁体的磁场相似D．小磁针在地磁场中静止时，只有小磁针的N极受到地磁场的作用力答案：AABD．地磁南极在地理北极附近，地磁北极在地理南极附近，静止时的小磁针受到地磁场的作用，小磁针的N极应指向地理北极，故A正确、BD错误；C．地球可以看做是一个巨大的磁体，地磁场与条形磁铁的磁场相似，故C错误。

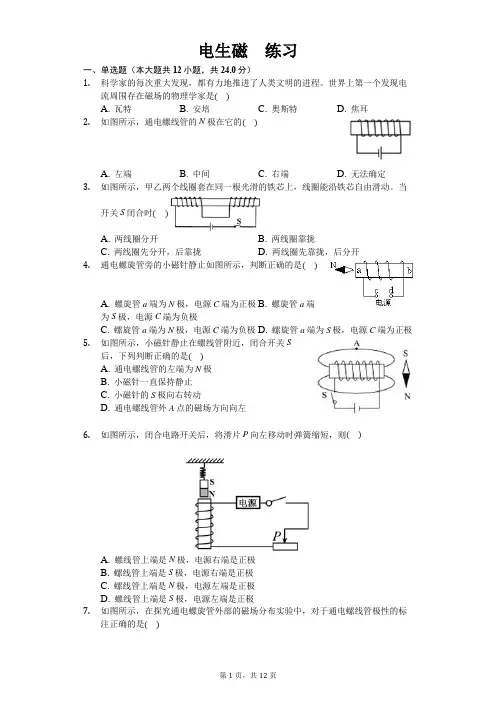

电生磁练习一、单选题（本大题共12小题，共24.0分）1.科学家的每次重大发现，都有力地推进了人类文明的进程。

世界上第一个发现电流周围存在磁场的物理学家是()A. 瓦特B. 安培C. 奥斯特D. 焦耳2.如图所示，通电螺线管的N极在它的()A. 左端B. 中间C. 右端D. 无法确定3.如图所示，甲乙两个线圈套在同一根光滑的铁芯上，线圈能沿铁芯自由滑动。

当开关S闭合时()A. 两线圈分开B. 两线圈靠拢C. 两线圈先分开，后靠拢D. 两线圈先靠拢，后分开4.通电螺旋管旁的小磁针静止如图所示，判断正确的是()A. 螺旋管a端为N极，电源C端为正极B. 螺旋管a端为S极，电源C端为负极C. 螺旋管a端为N极，电源C端为负极D. 螺旋管a端为S极，电源C端为正极5.如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是()A. 通电螺线管的左端为N极B. 小磁针一直保持静止C. 小磁针的S极向右转动D. 通电螺线管外A点的磁场方向向左6.如图所示，闭合电路开关后，将滑片P向左移动时弹簧缩短，则()A. 螺线管上端是N极，电源右端是正极B. 螺线管上端是S极，电源右端是正极C. 螺线管上端是N极，电源左端是正极D. 螺线管上端是S极，电源左端是正极7.如图所示，在探究通电螺旋管外部的磁场分布实验中，对于通电螺线管极性的标注正确的是()A. B.C. D.8.如图所示，对于通电螺线管极性标注正确的是()A. B.C. D.9.如图所示，用细线将螺线管沿东西方向水平悬挂起来，当给导线通电时发生的现象是()A. 螺线管转动，最后A端指南，B端指北B. 线管静止不动C. 螺线管转动，最后A端指北，B端指南D. 螺线管会在任意位置静止10.如图所示的装置中，当开关S闭合后，下列判断正确的是()A. 通电螺线管外A点的磁场方向向左B. 通电螺线管的左端为S极C. 向左移动滑片P，通电螺线管的磁性增强D. 小磁针静止后，其N极的指向沿水平向右11.如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是()A. a、b、cB. a、b、dC. a、c、dD. b、c、d12.如图所示，条形磁铁置于水平面上，电磁铁水平放置且右端固定，当电路中滑动变阻器的滑片P移动时，条形磁铁仍然静止，但在此过程中，条形磁铁受到的摩擦力逐渐减小，则滑片P移动方向和条形磁铁受到的摩擦力方向分别是()A. 向右，向右B. 向左，向左C. 向左，向右D. 向右，向左二、填空题（本大题共4小题，共8.0分）13.小磁针静止时的位置如图所示，由此可以判断出通电螺线管的A端是______(选填“N”或“S”)极，接线柱a连接的是电源的______(选填“正”或“负”)极。

与通电螺线管有关的作图问题思路1．已知电源的正负极、线圈绕法，判断小磁针的N、S极。

（1）首先根据电源的正、负极画出通电螺线管的绕线中的电流方向；（2）利用安培定则确定通电螺线管的N、S极并标注；（3）最后根据磁极间的相互作用断定小磁针的N、S极。

2.已知小磁针的N、S极、线圈绕法，判断电源的正、负极。

（1）根据小磁针的N、S极，利用磁极间的相互作用先确定通电螺线管的N、S极；（2）然后利用安培定则判定通电螺线管上的电流方向并用箭头标出；（3）最后根据电源外部电流的流向确定电源的正、负极。

3.已知小磁针的N、S极、电源正负极，画螺线管的绕线。

（1）首先根据小磁针的N、S极指向，利用磁体间的相互作用规律确定通电螺线管的N、S极并标注出；（2）利用安培定则确定通电螺线管中的电流方向，并在螺线管上试着画出一条“S”型或反“S”型绕线；（3）然后结合电源外部电流流向定位螺线管的绕线形状是“S”型还是反“S”型，并在螺线管上等距地画出美观的绕线。

1. （2022江苏常州）条形磁体的磁感线如图所示，小磁针处于静止状态.请在图中标出：①磁感线A点处的磁场方向；②小磁针的N极。

【答案】如图所示。

【解析】在磁体外部，磁感线是从N极出发回到S极，故条形磁铁的磁感线由左侧指向右侧，A点处磁场方向指向S极；小磁针处于静止状态，根据同名磁极相互排斥、异名磁极相互吸引的原理，小磁针的左端为S极，右端为N极，如图所示。

2. （2022江苏无锡）根据图丙中小磁针静止时的指向，标出通电螺线管磁感线的方向和电源左端的极性（“+”或“”）。

【答案】如图所示。

【解析】由图可知，小磁针左侧为S极，右侧为N极，由磁极间的相互作用规律可知，通电螺线管的左侧为S极，右侧为N极，磁体外部的磁感线由N极指向S极，根据安培定则，伸出右手握住通电螺线管，大拇指指向通电螺线管的N极，四根手指所指方向为电流方向，由此可知，电源左侧为正极，如图所示。

3.如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。

给我一个支点，可以撬起整个地球。

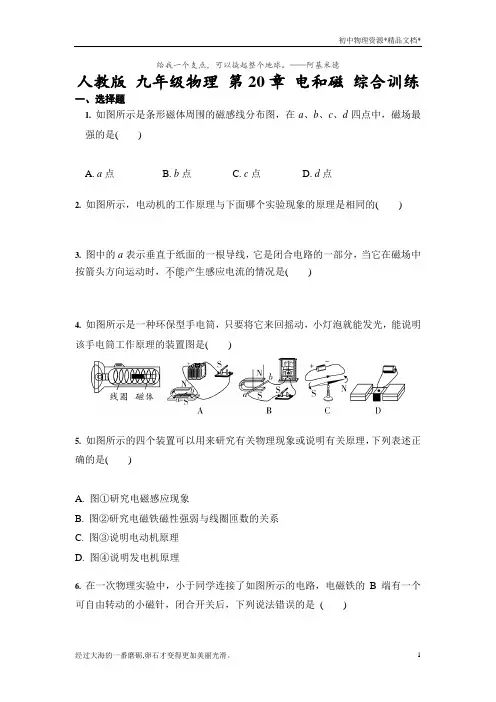

——阿基米德人教版九年级物理第20章电和磁综合训练一、选择题1. 如图所示是条形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是()A. a点B. b点C. c点D. d点2. 如图所示，电动机的工作原理与下面哪个实验现象的原理是相同的()3. 图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能．．产生感应电流的情况是()4. 如图所示是一种环保型手电筒，只要将它来回摇动，小灯泡就能发光，能说明该手电筒工作原理的装置图是()5. 如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是()A. 图①研究电磁感应现象B. 图②研究电磁铁磁性强弱与线圈匝数的关系C. 图③说明电动机原理D. 图④说明发电机原理6. 在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是()A.电磁铁的A端为N极B.小磁针静止时，N极水平指向左C.利用这一现象所揭示的原理可制成的设备是发电机D.当滑动变阻器滑片P向右端移动，电磁铁磁性增强7. 如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。

图中与电动平衡车驱动前行过程原理相同的是()8. 如图所示，闭合开关，导体ab就会运动起来，下列说法正确的是 ()A.发电机是利用这一原理工作的B.在此过程中，机械能转化为电能C.此实验说明磁场对通电导体有力的作用D.同时改变电流方向和磁场方向，可以改变导体ab的运动方向二、填空题9. 用如图所示的装置可以探究通电螺线管外部磁场的方向．(1)选用小磁针是为了________________．(2)实验过程中，把电池的正负极位置对调，这样操作是为了研究____________________和__________是否有关．10. 如图所示，是探究“磁场对通电导线的作用”的实验装置，当闭合开关S时，导线ab中电流的方向是从________(选填“a到b”或“b到a”)，导线ab受到磁场力的作用而向左运动；如果只改变电流方向，那么导线ab将向________运动．科学家在该实验基础上发明了电动机，实现了把________能转化为机械能．11. 课外兴趣小组自制了一个“温度自动报警器”(原理如图所示)．使用时发现电磁铁磁性不够强，改进的办法有________________(只需填出一种)．要使图中电磁铁通电时左端为N极，a点应接电源的________极．12. 发电机的工作原理是________________．能说明直流电动机工作原理的是图中______图．13. 如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴．将线圈放在金属支架上，在它下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与小量程电流表相连，使小风车转动，可观察到__________________的现象，说明电路中有电流产生，此过程中________能转化为电能，若将电流表换成干电池接入电路，线圈________(选填“能”或“不能”)持续转动．14. 学习电与磁的知识后，小阳同学知道了发电机发电是利用________原理．小阳用如图所示的实验装置探究产生电流的条件，闭合开关后，铜棒AB、灵敏电流表、开关、导线组成了闭合电路，当小阳让铜棒AB________(选填“上下”或“左右”)运动时，灵敏电流表的指针会发生偏转．15. 如图所示是探究电磁铁磁性的电路图，则电磁铁的S极为(选填“A”或“B”)端。

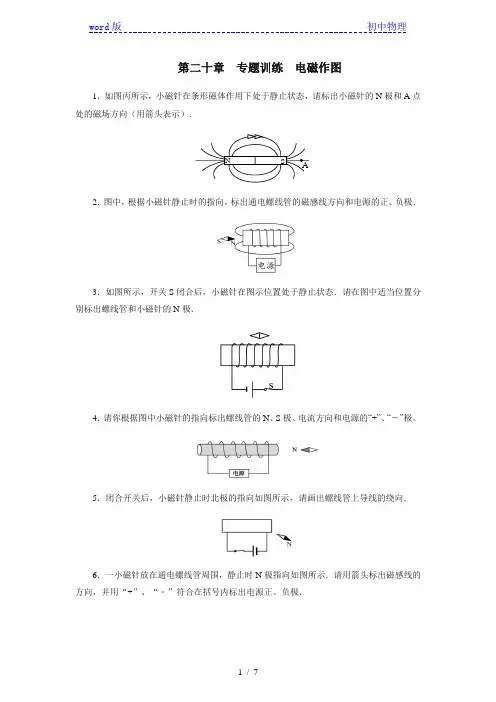

第二十章专题训练电磁作图1．如图丙所示，小磁针在条形磁体作用下处于静止状态，请标出小磁针的N极和A点处的磁场方向（用箭头表示）．2．图中，根据小磁针静止时的指向，标出通电螺线管的磁感线方向和电源的正、负极．3．如图所示，开关S闭合后，小磁针在图示位置处于静止状态．请在图中适当位置分别标出螺线管和小磁针的N极．4．请你根据图中小磁针的指向标出螺线管的N、S极、电流方向和电源的“+”、“－”极。

5．闭合开关后，小磁针静止时北极的指向如图所示，请画出螺线管上导线的绕向．6．一小磁针放在通电螺线管周围，静止时N极指向如图所示．请用箭头标出磁感线的方向，并用“+”、“﹣”符合在括号内标出电源正、负极．7．将图中的电磁铁连入你设计的电路中（在虚线内完成），要求：能改变电磁铁磁性的强弱，闭合开关S后，小磁针受力静止时，其N极如图所示8．地球周围存在着磁场——地磁场，请在图中画出地磁场的磁感线的方向．9．(苏州中考)在图中标出通电螺线管的N极和B点的电流方向．10．如图所示为永磁体A和电磁铁B之间的磁场分布．请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“＋”“－”极．11．(雅安中考)通电螺线管下方自由转动的小磁针静止后如图所示，请在图中标出螺线管的N、S极和螺线管中的电流方向．12．请在图中小磁针左侧的括号中标出N或S极，在虚线上标出磁感线的方向．13．(广安中考)请画出图中螺线管的绕法．14．在图中，根据磁感线方向标出通电螺线管中的电流方向和小磁针的N极．15．根据图中小磁针的指向，在图中括弧中标出通电螺线管的N或S极，以及电源的“＋”或“－”极．16．如图，为制作马蹄形电磁铁，将原本无磁性的软铁棒弯成“U”形，用导线在AB段绕几匝再跨到CD段绕几匝，然后将开关、电源、电阻连接成闭合回路．电磁铁产生的磁性已用磁感线标出．画出导线在铁棒上的环绕情况并在棒的A、D端标明磁极．17．(乐山中考)小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转．请在图上标出螺线管的南北极和电源的正负极．18．给你如图所示的器材，请你设计一个温度自动报警器，要求：正常情况下灯亮，铃不响，温度升高到一定程度时，铃响，灯不亮．参考答案1.2.3.4.5.7.8. 9.10.11.12.13.14.15.16.17.18.。

九年级物理上册《第二十章电生磁》同步练习题及答案(人教版)班级姓名学号一、单选题1．当小明把一个小磁针放到通电导线周围时，小磁针的方向发生了偏转，这说明（）A．通电导线周围存在电压B．通电导线周围存在电阻C．通电导线周围存在弹力D．通电导线周围存在磁场2．如图是奥斯特实验的示意图，有关分析正确的是A．通电导线周围的磁场方向与电流方向无关B．移去小磁针后的通电导线周围不存在磁场C．小磁针在通电导线周围受到力的作用D．通电导线周围磁场方向由小磁针的指向决定3．如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．小磁针发生偏转说明通电导线周围存在磁场B．移去小磁针后，通电导线周围磁场消失C．通电导线周围的磁场与条形磁体周围磁场相似D．通电导线周围的磁场方向与电流方向无关4．在一百多年前，用如图所示的实验第一个发现电与磁联系的科学家是A．托里拆利B．伽利略C．奥斯特D．法拉第5．下列有关物理学家及贡献的说法中不正确的是（）A．丹麦物理学家奥斯特证明了电流的周围存在磁场B．英国物理学家焦耳最先精确地确定了电流产生热量跟电流、电阻、通电时间的关系C．我国宋代学者沈括是世界上最早记述地理两极与地磁两极不重合现象的人D．法国物理学家安培实验得出导体中的电流跟它两端的电压成正比，跟电阻成反比6．关于电磁现象，下列说法中正确．．的是A．磁感线是磁体周围真实存在的B．磁场对放入其中的磁体一定有力的作用C．铜导线中有电流通过时，导线周围不会产生磁场D．放在磁场中的小磁针S极静止时的指向为该点的磁场方向7．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A．条形磁铁B．地磁场C．通电直导线D．通电螺线管8．科学需要实验探究。

如图，在静止指向南北方向的小磁针上方平行地放一根直导线。

闭合开关，原来静止的小磁针发生转动，原来静止的直导线仍然未动。

下列分析正确的是（）A．小磁针发生转动，说明通电直导线周围存在磁场B．小磁针发生转动，说明通电直导线周围存在磁感线C．直导线仍然未动，此时偏转的小磁针对直导线没有力的作用D．改变电池正负极，原来静止的小磁针发生转动方向不变9．如图甲是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁，电磁铁的原理如图乙所示，下列说法正确的是（）A．盆栽底部磁体的下端一定是S级B．增大电磁铁线圈中的电流，盆栽静止时受到磁力不变C．增大电磁铁线圈中的电流，盆栽静止时受到磁力变大D．增大电磁铁线圈中的电流，盆栽静止时受到磁力变大10．下列说法正确的是（）A．图甲中通电导线周围存在磁场，将小磁针移走，该磁场消失B．图乙所示的电路中，电磁铁A的上端是S极C．图丙所示的电路中，若灯泡发生短路，灯丝会因电流过大而烧坏D．图丁中冰箱的金属外壳接地是为了节约用电二、填空题11．1998年阿尔贝费尔和彼得•格林贝格尔发现，用铁、钴、镍这三种容易被磁化的金属中一种，另一种是不易被磁化的其他金属，组成的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”．进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时．用R0表示未加磁场时的电阻，R表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R与R0之比与膜层厚度d （三层膜厚度均相同）的关系如乙图所示．1994年IBM公司根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息．（1）以下两种金属组成的三层复合膜可能发生“巨磁电阻效应”的是．A．铜、银B．铁、镍C．铜、铝D．铁、铜（2）对铁、铬组成的复合膜，当膜层厚度是1.7nm时，这种复合膜电阻（选填“具有”或“不具有”）“巨磁电阻效应”．（3）“新型读出磁头”可将微弱的信息转化为电信息．（4）铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R比未加磁场时的电阻R0（选填“大”或“小”）得多．（5）丙图是硬盘某区域磁记录的分布情况，其中1 表示有磁区域，0表示无磁区域．将“新型读出磁头”组成如图所示电路，当磁头从左向右匀速经过该区域过程中，电流表读数变化情况应是图中的．12．如图甲所示的是通电直导线周围的磁场分布情况模拟图，直导线周围的磁场是以导线为圆心的同心圆圈。

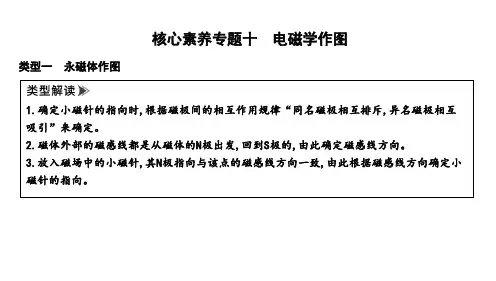

专题训练(七)电磁作图类型一磁感线类作1.如图所示是三个磁体相邻磁极间的磁感线分布情况。

请在图中标出a、b磁体的磁极,以及相邻磁极间的磁感线的方向。

2.如图所示,请标出蹄形磁体的N极和S极。

3.[2021·怀化]如图所示为地磁场的示意图,请在括号内填上地磁的磁极和小磁针右下端的磁极。

类型二通电螺线管类作4.[2021·福建]如图所示,当闭合开关S后,用细线悬挂的条形磁体与通电螺线管相互吸引,请在图中虚线上标出磁感线的方向,并在括号内标出条形磁体左端的极性。

5.根据小磁针静止时所指的方向,在图中画出通过小磁针中心的一条磁感线,并标出电源的正极。

6.[2020·葫芦岛]如图所示,闭合开关后,套在通电螺线管上的磁环会向右运动,已知磁环的左侧为N极。

请在图中标出:(1)通电螺线管左端的磁极(用“N”或“S”表示)。

(2)磁感线的方向。

(3)电源右端的极性(用“+”或“-”表示)。

7.[2020·毕节]将一个螺线管AB用单线悬挂起来,如图所示,闭合开关,最后静止时A端指南、B端指北。

画出螺线管上的导线环绕图示,并在螺线管两端标出N、S极。

8.根据螺线管外部小磁针静止时的指向,请在图中标出磁感线的方向,并在括号内标出螺线管内部小磁针的N、S极。

类型三电磁铁、电磁继电器类作9.[2020·丹东]如图所示,用笔画线代替导线将图中实物连接起来。

要求:闭合开关后,使电磁铁的右端为N极,并且当滑动变阻器的滑片P向右移动时,电磁铁的磁性增强。

10.通常我们把没有铃碗的电铃叫做蜂鸣器。

请用笔画线代替导线,将图中的元件符号连接在电磁继电器上,组成一个蜂鸣器的电路。

答案1.如图所示2.如图所示3.如图所示4.如图所示5.如图所示6.如图所示7.如图所示8.如图所示9.如图所示10.如图所示。

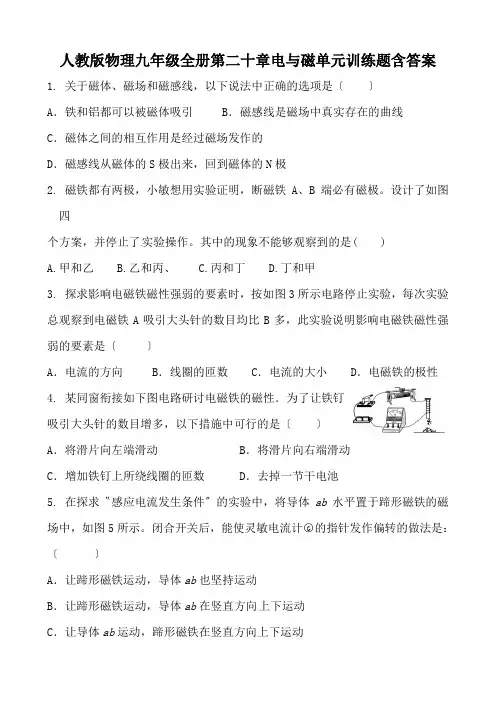

人教版物理九年级全册第二十章电与磁单元训练题含答案1. 关于磁体、磁场和磁感线，以下说法中正确的选项是〔〕A．铁和铝都可以被磁体吸引B．磁感线是磁场中真实存在的曲线C．磁体之间的相互作用是经过磁场发作的D．磁感线从磁体的S极出来，回到磁体的N极2. 磁铁都有两极，小敏想用实验证明，断磁铁A、B端必有磁极。

设计了如图四个方案，并停止了实验操作。

其中的现象不能够观察到的是( )A.甲和乙B.乙和丙、C.丙和丁D.丁和甲3. 探求影响电磁铁磁性强弱的要素时，按如图3所示电路停止实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多，此实验说明影响电磁铁磁性强弱的要素是〔〕A．电流的方向 B．线圈的匝数 C．电流的大小 D．电磁铁的极性4. 某同窗衔接如下图电路研讨电磁铁的磁性．为了让铁钉吸引大头针的数目增多，以下措施中可行的是〔〕A．将滑片向左端滑动 B．将滑片向右端滑动C．增加铁钉上所绕线圈的匝数 D．去掉一节干电池5. 在探求〝感应电流发生条件〞的实验中，将导体ab水平置于蹄形磁铁的磁场中，如图5所示。

闭合开关后，能使灵敏电流计○G的指针发作偏转的做法是：〔〕A．让蹄形磁铁运动，导体ab也坚持运动B．让蹄形磁铁运动，导体ab在竖直方向上下运动C．让导体ab运动，蹄形磁铁在竖直方向上下运动D ．让导体ab 运动，蹄形磁铁沿水平方向左右运动6. 以下关于迷信家与他们的严重发现的说法中错误的选项是〔 〕7. 以下设备中应用电磁感应原理任务的是( )8. 奥斯特发现了电流的磁效应，初次揭开了电与磁的联络；法拉第发现了电磁感应现象进一步提醒了电与磁的联络，开拓了人类的电气化时代。

以下有关电磁现象的说法正确的选项是〔 〕A ．通电导体周围一定存在磁场B ．导体在磁场中运动一定发生感应电流C ．电磁波在真空中无法传达D ．通电导体遭到磁场的作用力与磁场方向有关9. 以下四幅图中，通电螺线管的极性标注正确的选项是〔 〕10. 如下图是温度自动报警器，当温度到达 ℃时，电铃发声报警，此时电磁铁的左端是 极。

第二十章电与磁——电磁作图类型1磁感线类作图1.在图中标出右边磁体的磁极和磁场的磁感线方向.2.请标出图中小磁针静止时的N极.3.在探究通电螺线管磁场的实验中，在螺线管附近放两个小磁针，硬纸板上均匀地撒满铁屑，通电后观察到小磁针静止时的指向和铁屑的排列如图甲所示.请你根据图甲所示的实验结果，在图乙中画出螺线管周围的磁感线分布情况（画出5条线）并标出螺线管的N极和S极.4.如图所示，根据小磁针静止时的指向，标出磁体的N、S极和A点的磁场方向（用箭头表示）.5.小磁针在如图所示的位置静止，请标出磁体的磁极，并画出磁感线的方向.类型2右手螺旋定则（通电螺线管）类作图6.根据图中的螺线管的电流I的方向，在右端虚框内标出螺线管的“N”极或“S”极.7.如图所示为通电螺线管，请标出A点的电流方向，并在螺线管外画出经过B点的磁感线.8.如图所示，标出小磁针的N、S极，螺线管的N、S极和磁感线的方向.9.在图中，根据磁感线方向标出通电螺线管中的电流方向和小磁针的N极.10.请画出图中螺线管的绕法.11.如图所示，根据信息，标出电源“＋”“－”极和小磁针的N极.12.将图中的电磁铁连入你设计的电路中（在虚线框内完成），要求：电路能改变电磁铁磁性的强弱；使小磁针静止时如图所示.13.如图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与小磁针相互排斥，滑动变阻器滑片P向右移动会使斥力增大.类型3关于电磁铁、电磁继电器的作图14.如图所示，当给电磁铁M通电，发现弹簧开始被压缩，过一会儿，条形磁铁和弹簧重新处于静止.此时把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短.请用笔画线代替导线，把电路连接完整（导线不能交叉，弹簧在其弹性范围内）.15.给你如图所示的器材，请你设计一个温度自动报警器.要求：正常情况下灯亮，铃不响，温度升高到一定程度时，铃响，灯不亮.参考答案：1.解：2.解：3.解：4.解：5.解：6.解：7.解：8.解：9.解：10.解：11.解：12.解：13.解：14.解：15.解：。

第二十章《电与磁》测试卷一、单选题(共15小题)1.如图是判定通电螺线管的极性跟电流方向关系的示意图，下面理解正确的是()A．大拇指所指的方向是电流方向B．大拇指所指的方向是通电螺线管的南极C．大拇指所指的方向是通电螺线管的北极D．通电螺线管的极性与管中电流方向无关2.在安装直流电动机模型的实验中，接好电路，合上开关后，发现电动机不转，若轻推一下线圈，电动机马上就转起来，刚开始时不转的原因可能是()A．磁铁的磁性不强B．通过线圈的电流太小了C．电动机线圈平面恰好处在平衡位置D．电刷与换向器之间的摩擦太大了3.在电磁感应现象中()A．导体自身产生了电能，不需消耗其他的能量B．消耗了机械能，得到了电能，但不遵循能量守恒C．消耗了电能，得到了机械能，但不遵循能量守恒D．消耗了机械能，得到了电能，且实际中获得的电能小于消耗的机械能4.使用电磁铁的优点是()A．它可永保磁性B．它不需消耗电能C．它的磁极磁性可确定D．它磁性有无、强弱、磁极可以控制5.磁铁都有两极，小敏想用实验证明，断磁铁A、B端必有磁极．设计了如图四个方案，并进行了实验操作．其中的现象不可能观察到的是()A．甲和乙B．乙和丙C．丙和丁D．丁和甲6.通电导体放置在磁场中，如图所示，则其中导体没有受到磁力作用的是() A．B．C．D．7.关于磁场，下列说法中不正确的是()A．将小磁针放在某一空间，若小磁针偏离南北方向，说明这个空间存在磁场B．磁极间的相互作用都是通过磁场发生的C．磁感线是磁场中真实存在的一些曲线D．磁体周围的磁感线从磁体N极出来，回到磁体S极8.如下图所示，导线ab如箭头所指的方向运动，试判断在这四种情况下导线ab中有感应电流产生的是()(注：×表示磁感线垂直于纸面向里)A．B．C．D．9.英国科学家法拉第()A．发现了电流具有热效应B．用实验证明了电流的周围存在着磁场C．发现了电磁感应现象D．发现了通电导体在磁场中要受到力的作用10.有甲、乙两根外形完全一样的钢棒，一根有磁性，另一根没有磁性，现用甲钢棒的一端接触乙钢棒的中部，发现没有吸引现象，由此可知()A．甲钢棒有磁性，乙钢棒没有磁性B．乙钢棒有磁性，甲钢棒没有磁性C．甲、乙钢棒都没有磁性D．无法判断哪根钢棒有磁性11.将重力均为G的两磁环A、B套在光滑的塑料架上，磁环A“悬浮”在空中，如图所示．设B环所受的支持力为F，则()A．F＜GB．F＝GC．G＜F＜2GD．F＝2G12.电动机的工作原理是()A．电磁感应B．电流周围存在磁场C．磁场对通电导线的作用D．同名磁极互相排斥13.用磁铁的一极在一根缝衣针上沿同一方向摩擦几次，如图，则摩擦后的缝衣针()A．可以磁化，且磁化后A端为S极B．可以磁化，且磁化后A端为N极C．可以磁化，但不能确定A端的磁极D．不能被磁化，所以不会出现磁极14.若假想地磁场由地球内部一块大磁铁产生的，如图所示的四个示意图中，能合理描述这块大磁铁的是()A．B．C．D．15.下列改变通电螺线管磁性强弱的方法中不正确的是()A．改变通过螺线管电流的强弱B．改变螺线管的匝数C．调换螺线管两端的极性D．调节铁芯在通电螺线管中的深浅二、填空题(共3小题)16.地球是一个巨大的磁体，地磁体的磁感线分布与________磁体的相似，它的北极在地理的________极的附近．地磁两极与地理两极并不重合，而是存在一个夹角，叫做________，我国宋代学者________是世界上最早注意到这一现象的人．17.电动机工作时是把______能转化为______能，它与热机相比，一个最显著的优点是______．18.在大型发电机中，为了得到较强的磁场，要把线圈嵌在________的槽里，还要用________代替永久磁铁作为转子．三、实验题(共1小题)19.在研究“磁场对通电导体(电流)有力的作用”实验中．(1)利用图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入______(填“灵敏电流计”“电源”或“灯泡”)，根据该原理可制成______．(2)如图乙、丙中，磁体间磁场的磁感线方向都是从磁体N极水平指向S极，且线圈所处的空间磁场强弱是恒定不变的(也称匀强磁场)．(a)在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力不是一对平衡力，这是因为______A．二力不是作用在同一物体上B．二力不是作用在同一直线上C．二力的作用点不同D．二力大小不是相等(b)图丙中的线圈可以持续转动，是在外部加装了__________，该装置能使线圈平面刚处于________(填“平行磁感线”“垂直磁感线”或“任一”)位置时，自动改变线圈中的电流方向．(c)写出一种让图丙中线圈转动更快的措施：____________.四、作图题(共1小题)20.在图的括号中标出磁体的磁极(用“N”或“S”表示)和在A点标出磁感线方向．答案解析1.【答案】C【解析】根据安培定则的内容判定线电流的磁感线的方法是：右手握住导线，让弯曲的四指所指的方向跟电流方向一致，大拇指所指的方向就是通电螺线管的N极．综上所述，C选项说法正确；2.【答案】C【解析】A、若是磁铁的磁性不强，即线圈所受的磁场力小于摩擦力，即使我们轻推一下，电动机也不会转动，故该选项不符合题意；B、若是线圈中的电流太小，同样线圈所受的磁场力小于摩擦力时，即使我们轻推一下，电动机也不会转动，故该选项也不符合题意；C、平衡位置是电动机的转子和定子形成了开路，导体中没有电流通过，磁场对其没有作用力，电动机不会转动，故该选项正确；D、若是电刷与换向器之间的摩擦太大，即磁场力不能克服摩擦力，即使我们轻推一下，电动机也不会转动，故该选项也是错误的．3.【答案】D【解析】电磁感应现象中，消耗了机械能，得到了电能，还得到内能，所以此现象中实际中获得的电能小于消耗的机械能．在转化过程中能的总量是不变的．4.【答案】D【解析】AC、它的磁性可有可无，磁性的强弱和磁极方向可以改变，故CA错误；B、电磁铁只有给它通电它才有磁性，需要消耗电能，故B错误；D、磁性有无可以通过通断电来控制；磁性强弱可以通过改变电流大小、线圈匝数来控制；磁极方向可以通过改变电流方向来控制，故D正确；5.【答案】B【解析】(1)磁铁断开后，断裂处会产生新的磁极，成为两个新的磁铁，磁铁的两个磁极可以吸引没有磁性的铁棒，故甲现象是可能出现的；(2)磁铁的断裂处产生的是两个不同的磁极，拿一条磁铁的N极分别接近时，应该产生不同的现象，与一端吸引，另一端排斥，故乙、丙两图所示的现象是不能出现的；(3)磁铁断裂处产生的是两个不同的磁极，用磁铁的两个磁极分别靠近时，会产生吸引和排斥两种不同的现象，故丁现象是可能出现的．6.【答案】B【解析】根据通电导体在磁场中的不受力的条件判断．通电导体在磁场中的不受力的条件是电流的方向与磁感线方向相同或相反(即二者方向平行)时，通电导体不受磁场的作用力，故只有选项B中的通电导体不受磁场的作用力，A、C、D中，导体都不是与磁感线平行的情况，都要受到磁场对导体的作用力．7.【答案】C【解析】A、因为小磁针静止时，指向南北方向，所以如果偏离南北方向，一定有磁场作用，故A 选项正确；B、磁极间的相互作用是通过磁场而发生的，所以B选项正确；C、磁感线是科学家为了研究起来形象、直观，是通过想象而描绘出来的，所以不是真实存在的，故C选项错误；D、磁体外部的磁感线是从N极出发，回到S极的，故D选项正确．8.【答案】D【解析】A、图中闭合电路的一部分导体在磁场中的运动方向和磁感线方向平行，没有做切割磁感线运动，所以不会产生感应电流；B、图中导体做的是切割磁感线运动，但是不是闭合电路，所以也不会产生感应电流；C、图中闭合电路的一部分导体在磁场中没有做切割磁感线运动，所以不会产生感应电流；D、图中闭合电路的一部分导体在磁场中做切割磁感线运动，所以产生感应电流．9.【答案】C【解析】A、焦耳发现电流产生的热量和电流大小、通电时间、电阻大小有关，并且得出焦耳定律．不符合题意．B、电流周围存在着磁场，这是奥斯特发现的．不符合题意．C、法拉第发现了电磁感应现象．符合题意．D、通电导体在磁场中要受到力的作用是安培发现的．不符合题意．10.【答案】B【解析】条形磁铁两极处磁性最强，中间磁性最弱，可视为没有磁性，则有甲的一端去接触乙的中部没有吸引说明接触点上没有磁性，故甲一定无磁性，则乙一定有磁性．11.【答案】D【解析】A受到两个力的作用，重力和B对A的磁力，这两个力是一对平衡力，所以F BA＝G.对B 进行受力分析，B受到重力、平面对B的支持力及A对B的磁力，这三个力作用下平衡，根据力的相互性，F BA＝F AB＝G，所以F＝G＋F AB＝2G.12.【答案】C【解析】A、根据电磁感应现象制成了发电机，故A错误；B、根据电流周围周围存在着磁场制作了电磁铁，故B错误；C、根据磁场对通电导体的作用制作了电动机，故C正确；D、磁磁体间的相互作用规律是：同名磁极互相排斥，异名磁极互相吸引，故D错误．13.【答案】B【解析】注意磁铁是吸引钢棒的，摩擦到另一端的时候还处于吸引状态，在外力的作用下依依不舍地离开的，所以磁铁和钢棒最后“说再见”的“另一端”当然处于异名磁极(即问题中的S极)，于是A端就是N极．14.【答案】D【解析】地球是一个大磁体，地磁场的形状与条形磁铁相似，地磁场的南北极与地理南北极相反，并不完全重合会出现磁偏角，即地磁的北极在地理的南极附近，故D正确．15.【答案】C【解析】通电螺线管磁性的强弱与电流的大小，线圈的匝数及是否有铁芯插入有关．螺线管中的电流越大，螺线管的匝数越多，有铁芯插入都可以使通电螺线管的磁性增强．因此调换螺线管两端的极性，只是改变电流的方向，因此只能改变通电螺线管磁场的方向，不能改变通电螺线管磁性强弱．16.【答案】条形南磁偏角沈括【解析】地球本身是一个巨大的磁体，地磁体的磁感线分布与条形磁体的相似，地磁北极在地理南极附近，地磁南极在地理的北极附近，地磁两极与地理两极并不重合，而是存在一个夹角，叫做磁偏角，在北宋学者沈括的《梦溪笔谈》中，记载了磁针所指方向不完全指南北这一事实，故他是世界上最早发现这一事实的人．17.【答案】电机械无污染【解析】电动机工作时消耗电能，得到机械能．所以电动机将电能转化为机械能．热机在工作时很容易造成大气污染和噪声污染，而电动机与它相比无污染．18.【答案】定子铁芯电磁铁【解析】发动机的定子和转子除了是一个原动力的拖动外，是完全独立、互不干扰的两部分；在大型发电机中，为了得到较强的磁场，要把线圈嵌在定子铁芯的槽里，还要用电磁铁代替永久磁铁作为转子．19.【答案】(1)电源电动机(2)(a)B(b)换向器垂直磁感线 (c)增大线圈中的电流(或增加线圈的匝数、换更强的磁场等)．【解析】(1)因为通电导体在磁场中受力会运动，观察图可知缺少一个电源，因此利用如图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入电源，根据此原理制成了电动机；(2)(a)在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力不是一对平衡力，这是因为这两个力不作用在一条直线上．所以选项B 符合题意．(b)图丙中的线圈可以持续转动，是在外部加装了换向器．当通电线圈所在平面与磁感线垂直时，它能自动改变线圈中的电流方向，从而使线圈持续转动．(c)线圈转动的快慢与电流的大小、线圈的匝数、磁场的强弱等因素有关，所以要使线圈转动的更快，可以增大线圈中的电流、增加线圈的匝数、换更强的磁场等．20.【答案】【解析】磁感线的方向在磁体的外部，从磁体的N极出发，回到S极．据图可知，此时一定是异名磁极，左端是N极，右端一定是S极，故磁感线的方向是向右的．。

人教版九年级物理全一册第二十章专题电磁作图同步练习
1.如图所示,请根据通电螺线管的N、S极判断磁感线的方向并标在线上;判断电源的“+”“一”极并标在括号内
2.地球周围存在着磁场,如图所示请标出地磁场的N极和小磁针静止时的N极
3.如图所示,请根据小磁针静止时的指向画出P点的电流方向并标出螺线管的N极
4.如图所示,在螺线管上方用弹簧悬挂一根条形磁体.闭合开关S后,弹簧的伸长量减小,请在图中括号内分别标出螺线管A的N、S极和电源的“+”“-”极
5.如图所示,请根据通电螺线管周围磁感线的方向判断电源的“+”“-”极和小磁针的N极,并在图中标出
6.如图所示为电磁铁和永久磁体相互作用产生的磁场,请根据图中磁感线的方向标出永久磁体右端的磁极,并在括号内标出电磁铁电源的“+”“”极
7.如图所示,小明闭合两开关后,发现两通电螺线管A、B相互排斥,请在图中括号内分别标出A 通电螺线管的N、S极和B通电螺线管的电源的“+”“-”极
8.如图所示,当开关闭合时,弹簧测力计示数变小
(1)画出弹簧测力计对条形磁体拉力的示意图
(2)在虚线框内用电路图符号画出电源
9.请标出图中通电螺线管的S极。

10.标出图中静止的小磁针的N极
答案
9.10.。

一、选择题1．关于如图所示情景，下列说法中正确的是（）A．图甲：此图是发电机的原理图B．图乙：闭合开关通电螺线管左端为S极C．图丙：使用三孔插座和使用两孔插座效果是一样的D．图丁：可以用湿手摸或湿布擦与电源相连接的用电器A解析：AA．闭合线圈部分导体切割磁感线时会产生感应电流，即发电机的原理，故A正确；B．根据安培定则，右手的四指方向为电流方向，那么大拇指所指的方向即为N极，故通电螺线管左端为N极，故B错误；C．使用三孔插座和使用两孔插座效果是不一样的，因为三孔插座是有一个接触地线的，故C错误；D．不可以用湿手摸或湿布擦与电源相连接的用电器，故D错误。

故选A。

2．如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向右移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力A．逐渐增大，方向向右B．逐渐减小，方向向右C．逐渐增大，方向向左D．逐渐减小，方向向左D解析：D用右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的N极，可以判断电磁铁的左端是N极，右端是S极．电磁铁的匝数和铁芯一定时，滑片逐渐向右移动，连入电路的电阻变大，电路电流变小，电磁铁的磁性减弱．根据同名磁极相互排斥，条形磁铁有向右移动的趋势，条形磁铁受到向左的摩擦力作用．电路电流变小，电磁铁的磁性变弱，对条形磁铁的排斥力变小，条形磁铁处于静止状态，摩擦力和排斥力是平衡力，摩擦力变小．故选D．【点睛】本题考查了通电螺线管磁性大小的影响因素，磁极间的相互作用，以及静摩擦力的有关知识．3．中华民族有着悠久的文明历史，我国古代人对自然现象进行观察和研究留下了许多史料记载，下列是有关记载和相应物理本质的解释，其中错误的是A．“湖光映彩霞”──光的反射现象B．“潭清疑水浅”──光的折射现象C．“司南之杓，投之于地，其抵指南”──地球周围存在磁场D．“山顶有泉，煮米不成饭”──山顶气压较低，泉水的沸点较高，水不容易沸腾D解析：D【解析】A、“湖光映彩霞”是平面镜成像，利用的是光的反射，所以A是正确的；B、当光从水底斜射入空气时发生折射，当人逆着折射光线看时，看到的是水底的虚像，比实际位置偏高，故B说法正确；C、地球周围存在着地磁场，“司南”在地磁场中受到了磁力作用，故总是指南，故C说法正确；D、由于大气压随高度的增加而减小，所以在山顶气压低，液体的沸点随气压的减小而降低，所以水沸腾时温度低，不能把食物煮熟，故D说法错误，符合题意；故选：D。

第二十章电与磁作图题专项练习1．以下正确的图是（通电螺线管的磁极方向和NS 极）答案：B2．在图中括号内标出通电螺线管的N 、S 极和小磁针的N 、S 极。

答案：如图所示3．请标出图中通电螺线管的S 极．答案：4．根据图丁中小磁针静止时的指向标出电源正负极。

答案：5．如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小．请标出电磁铁的S 极和用“+”标出电源的正极．SC D答案： 6．如图，将一小段铁棒弯成“U”形，用通电导线在它的左右两支上各绕上几匝，便成了蹄形电磁铁，要求小磁针静止时如图状态。

请从导线P 端出发，在铁棒的“左支”上绕几匝，连接上导线DE ，接着在铁棒的“右支”上绕几匝，连接到导线的M 端。

绕线完毕后至少画一条磁感线。

答案：如图所示7．一小磁针放在通电螺线管周围静止时N 极的指向如图所示，请标出通电螺线管a 的极性，并在括号内标出电源的“+”“﹣”极。

M P D ENS S电源＋ 电源答案：8．画出图中A点处磁场的方向，并把小磁针N极涂黑．答案：9．如图丙所示，闭合开关，小磁针静止在通电螺线管正上方．根据通电螺线管的N、S极，在图中标出电源正极和小磁针N极．答案：A( )a bS电源N( )10．请在图乙中的括号内标出小磁针静止时的N 极和S 极．答案：11．如图丙，小磁针静止在通电螺线管的正上方，请在图中标出电源的正、负极和磁感线方向．答案：12．有一个正负极标示不清的电源，为了分清正负极，某同学自制了一个螺线管，将其悬挂起来并使其在水平面内能自由转动。

用该电源给螺线管通电，螺线管静止时A 端指向北方（如图），请在图中标出电源的正负极。

丙丙乙 乙答案：电源左侧为正极，右侧为负极13．根据图中通电螺线管的N 极，请标出小磁针的N 极，并在电源的黑点处标出正、负极符号。

答案：14．如图所示，根据通电螺线管的“S 、N”极，判断并标出电源“+、-”极和静止的小磁针的“S 、N” 答案：。
