光学玻璃手册解释
- 格式：pdf
- 大小：545.93 KB
- 文档页数：12
下载文档原格式
合集下载
第三章光学玻璃
被动式红外监控探测器依靠接收人体发出的红外辐射来进行监控报警。任何 温度在绝对零摄氏度以上的物体都会不断地向外界辐射红外线，人体的表面温度 为36℃，其大部分辐射能量集中在8-12μm的波长范围内。 在监控探测区域内，人体透过衣服的红外辐射能量被探测器的菲涅耳透镜聚 焦于热释电传感器上。当人体（入侵者）在这一探测范围中运动时，顺次地进入 菲涅耳透镜的某一视区，传感器输出信号的频率大约为0.1-10Hz ，这一频率范围 由探测器中的菲涅尔透镜、人体运动速度和热释电传感器本身的特性决定。
有色玻璃熔制举例
（1）碳黄色玻璃 硫碳着色。 即元素硫、硫化物或硫酸钠；石墨或焦炭作为还原剂。 原料要求含水量低，熔制温度通常较低，采用氯化物或氟 化物作为澄清剂。
（2）硒红宝石玻璃 硒和硫化镉着色。 二者的挥发、氧化。 硒加料；硫化镉，氧化锌。 熔制温度不超过1400℃，澄 清剂不能采用氧化砷或氧化锑， 而要采用氟化物。
如铁、钴、镍、铜、铬、锰等在可见光区域具有吸收带，若引入玻璃中将 因着色而降低透过率，故严格限制引入。 难熔颗粒要小些，易熔和密度小的颗粒可适当大些。 混料时间恰当。过小不均，过长分层。
（2）光学玻璃的熔炼
需要采取严格的熔炼制度，用来克服玻璃中的气泡、条纹、结石等常见缺陷， 保证产量和质量。 熔炼方法分坩埚法和池窑连续生产法。 不同熔制情况采取的熔制速度不同。 对于使用耐火材料坩埚熔制的玻璃，如果采取高速搅拌，会增加玻璃液对坩 埚的侵蚀；对于使用铂坩埚熔炼时，适当增加搅拌速度有利于均化过程。 连续熔制 将几个坩埚串联起来，使玻璃的形成、澄清、均化以及冷却四个阶段同时 在不同的坩埚中进行，具有产量大、周期短、成品率高等优点。是目前光学玻 璃生产工艺的主要发展趋势。 如熔化部采用陶瓷坩埚、均化部采用铂坩埚池炉、冷却部采用陶瓷坩埚。
光学玻璃分类知识讲解
光学玻璃分类简史最初用于制造镜头的玻璃，就是普通窗户玻璃或酒瓶上的疙瘩，形状类似“冠”，皇冠玻璃或冕牌玻璃的名称由此而来。
那时候的玻璃极不均匀，多泡沫。
除了冕牌玻璃外还有另一种含铅量较多的燧石玻璃。
1790年左右法国人皮而·路易·均纳德发现搅拌玻璃酱可以制造质地均匀的玻璃。
1884年卡尔·蔡斯厂的恩斯特·阿贝和奥托•肖特（Otto Schott）在耶拿创建肖特玻璃厂（Schott Glaswerke AG ），在几年内研制了几十种光学玻璃，其中以高折射率的钡质冕牌玻璃的发明为肖特玻璃厂的重要成就。
光学玻璃的成分光学玻璃是用高纯度硅、硼、钠、钾、锌、铅、镁、钙、钡等的氧化物按特定配方混合,在白金坩埚中高温融化,用超声波搅拌均匀,去气泡；然后经长时间缓慢地降温，以免玻璃块产生内应力。
冷却后的玻璃块，必须经过光学仪器测量，检验纯度、透明度、均匀度、折射率和色散率是否合规格。
合格的玻璃块经过加热锻压，成光学透镜毛胚。
特种光学玻璃稀土元素光学玻璃：三十年代出现了新的稀土元素光学玻璃,主要成分是镧、钍、钽的氧化物。
稀土元素光学玻璃有很高的折射率，为光学镜头的设计开辟新的可能性。
今日大孔径镜头中多有镧玻璃。
钍玻璃因有放射性,已停止生产。
无铅光学玻璃：无铅光学玻璃不含铅、砷，以N标志。
化学成分和光学性质相近的玻璃，在阿贝图上也分布在相邻的位置。
肖特玻璃厂的阿贝图有一组直线和曲线,将阿贝图分成许多区，将光学玻璃分类;列如冕牌玻璃K5、K7、K10在K区,燧石玻璃F2、F4、F5在F区。
玻璃名称中的符号：∙ F 代表燧石∙K 代表冕牌∙ B 代表硼∙BA 代表钡∙LA 代表镧∙N 代表无铅∙P 代表磷阿贝图是德国物理学家恩斯特·阿贝在1886年发明的玻璃坐标图,至今已一百多年。
阿贝图是直角物理坐标图，以玻璃的阿贝数V为横轴（X轴），以玻璃的折射率n为纵轴（Y轴）。
V轴和n轴的交点不是零点,V数在V轴上从左到右从大到小排列,从V=100到V=18；折射率n从下到上从小到大排列，从1.42 到2.2。
光学玻璃
光学玻璃什么是光学玻璃？玻璃有哪些分类？光学玻璃有什么特性？2007-11-17 23:55光学玻璃都是软的吗？光学玻璃分为有色光学玻璃和无色光学玻璃两大类。
有色光学玻璃分为磷酸盐玻璃、硅酸盐玻璃。
采用硒镉着色、离子着色的中性（暗色）玻璃离子着色的选择性吸收玻璃。
光学玻璃optical glass通过折射、反射、透过方式传递光线或通过吸收改变光的强度或光谱分布的一种无机玻璃态材料。
具有稳定的光学性质和高度光学均匀性。
按光学特性分为：①无色光学玻璃。
对光学常数有特定要求，具有可见区高透过、无选择吸收着色等特点。
按阿贝数大小分为冕类和火石类玻璃，各类又按折射率高低分为若干种，并按折射率大小依次排列。
多用作望远镜、显微镜、照相机等的透镜、棱镜、反射镜等。
②防辐照光学玻璃。
对高能辐照有较大的吸收能力，有高铅玻璃和CaO-B2O2系统玻璃，前者可防止γ射线和X射线辐照，后者可吸收慢中子和热中子，主要用于核工业、医学领域等作为屏蔽和窥视窗口材料。
③耐辐照光学玻璃。
在一定的γ射线、X射线辐照下，可见区透过率变化较少，品种和牌号与无色光学玻璃相同，用于制造高能辐照下的光学仪器和窥视窗口。
④有色光学玻璃。
又称滤光玻璃。
对紫外、可见、红外区特定波长有选择吸收和透过性能，按光谱特性分为选择性吸收型、截止型和中性灰3类；按着色机理分为离子着色、金属胶体着色和硫硒化物着色3类，主要用于制造滤光器。
⑤紫外和红外光学玻璃。
在紫外或红外波段具有特定的光学常数和高透过率，用作紫外、红外光学仪器或用作窗口材料。
⑥光学石英玻璃。
以二氧化硅为主要成分，具有耐高温、膨胀系数低、机械强度高、化学性能好等特点，用于制造对各种波段透过有特殊要求的棱镜、透镜、窗口和反射镜等。
此外，还有用于大规模集成电路制造的光掩膜板、液晶显示器面板、影像光盘盘基薄板玻璃；光沿着磁力线方向通过玻璃时偏振面发生旋转的磁光玻璃；光按一定方向通过传输超声波的玻璃时，发生光的衍射、反射、汇聚或光频移的声光玻璃等。
光学玻璃参数详解
光学玻璃是一种用于制造光学元件（如透镜、棱镜、窗口等）的特殊玻璃。
它的参数决定了光学性能和适用范围。
以下是一些常见的光学玻璃参数及其详解：1. 折射率（Refractive Index）：折射率是光线从真空中进入玻璃时的折射比值。
它决定了光线在玻璃中传播的速度和方向。
不同类型的光学玻璃具有不同的折射率，一般在1.4到2.0之间。
2. 色散（Dispersion）：色散是光线经过光学玻璃时，不同波长的光被折射的程度不同，导致光的分散现象。
色散性能用于描述玻璃的色散效果，一般通过Abbe数来表示。
Abbe数越大，色散越小，即色差越小。
3. 热膨胀系数（Thermal Expansion Coefficient）：热膨胀系数表示光学玻璃随温度变化时的尺寸变化。
高热膨胀系数的玻璃对温度变化更敏感，可能导致光学元件的变形或破裂。
4. 导热系数（Thermal Conductivity）：导热系数表示光学玻璃传导热量的能力。
高导热系数的玻璃可以更好地散热，防止光学元件过热损坏。
5. 抗光蚀性（Optical Durability）：抗光蚀性表示光学玻璃抵抗环境中光蚀和化学侵蚀的能力。
高抗光蚀性的玻璃可以更长时间地保持光学性能。
6. 透过率（Transmittance）：透过率表示光线通过光学玻璃时的光强损失程度。
高透过率的玻璃可以提供更高的光传输效率。
这些参数对于光学元件的设计和应用非常重要。
根据具体的需求，选择合适的光学玻璃参数可以优化光学系统的性能和效果。
在选择光学玻璃时，一般会参考厂商提供的技术数据和规格表，以便选择适合的光学玻璃材料。
光学基础知识

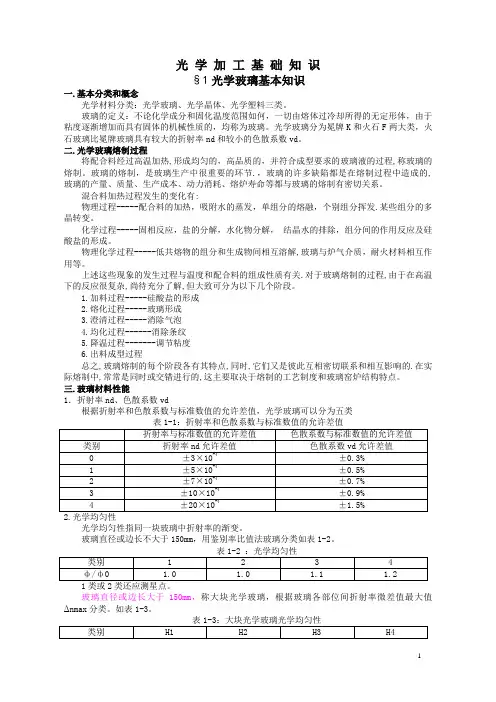

光学加工基础知识§1光学玻璃基本知识一.基本分类和概念光学材料分类：光学玻璃、光学晶体、光学塑料三类。
玻璃的定义：不论化学成分和固化温度范围如何，一切由熔体过冷却所得的无定形体，由于粘度逐渐增加而具有固体的机械性质的，均称为玻璃。
光学玻璃分为冕牌K和火石F两大类，火石玻璃比冕牌玻璃具有较大的折射率nd和较小的色散系数vd。
二.光学玻璃熔制过程将配合料经过高温加热,形成均匀的，高品质的，并符合成型要求的玻璃液的过程,称玻璃的熔制。
玻璃的熔制，是玻璃生产中很重要的环节.，玻璃的许多缺陷都是在熔制过程中造成的, 玻璃的产量、质量、生产成本、动力消耗、熔炉寿命等都与玻璃的熔制有密切关系。
混合料加热过程发生的变化有:物理过程-----配合料的加热，吸附水的蒸发，单组分的熔融，个别组分挥发.某些组分的多晶转变。
化学过程-----固相反应，盐的分解，水化物分解，结晶水的排除，组分间的作用反应及硅酸盐的形成。
物理化学过程-----低共熔物的组分和生成物间相互溶解,玻璃与炉气介质，耐火材料相互作用等。
上述这些现象的发生过程与温度和配合料的组成性质有关.对于玻璃熔制的过程,由于在高温下的反应很复杂,尚待充分了解,但大致可分为以下几个阶段。
1.加料过程-----硅酸盐的形成2.熔化过程-----玻璃形成3.澄清过程-----消除气泡4.均化过程------消除条纹5.降温过程-------调节粘度6.出料成型过程总之,玻璃熔制的每个阶段各有其特点,同时,它们又是彼此互相密切联系和相互影响的.在实际熔制中,常常是同时或交错进行的,这主要取决于熔制的工艺制度和玻璃窑炉结构特点。
三.玻璃材料性能1．折射率nd、色散系数vd根据折射率和色散系数与标准数值的允许差值，光学玻璃可以分为五类光学均匀性指同一块玻璃中折射率的渐变。
玻璃直径或边长不大于150mm，用鉴别率比值法玻璃分类如表1-2。
玻璃直径或边长大于150mm，称大块光学玻璃，根据玻璃各部位间折射率微差值最大值Δnmax分类。
光学玻璃手册解释
C＇ -1.35 -1.16 -1.00 -0.87 -0.77 -0.68
表3
Δnair/ΔT（10-6/℃）
d
e
-1.36 -1.36
-1.16 -1.16
-1.00 -1.00
-0.87 -0.87
-0.77 -0.77
-0.68 -0.68
F＇ -1.37 -1.17 -1.01 -0.88 -0.77 -0.69
1.3 无铅、砷、镉玻璃牌号的命名
无铅、砷、镉以及其他放射性元素的玻璃牌号，用“环”字汉语拼音字母的声母“H”加“-” 作为前缀表示。例如：H-K9L。
1.4 低软化点玻璃牌号命名
用于模压成型的低软化点无铅、砷、镉以及其它放射性元素的玻璃牌号，用“低”字汉语 拼音字母的声母“D”加“-”作为前缀表示。例如：D-K9L。
Tg
Ts
T
图2 4.3 弛垂温度 Ts
如图 2 所示，弛垂温度 Ts 是指玻璃试样在升温过程中停止膨胀时的温度。按 GB/T 7962.16-87 规定的方法进行测量。
4.4 应变点 T1014.5
应变点是玻璃粘度为 1014.5dpa.s（或 1013.5pa.s）时的温度。即在几个小时之后才能消除玻璃 内应力的温度，也称为玻璃退火下限温度。
2.7 着色ห้องสมุดไป่ตู้（λ80/λ5）
光学玻璃短波透射光谱特性用着色度（λ80/λ5）表示。样品厚度 10 ㎜±0.1 ㎜，λ80 是指玻 璃透射比达到 80%时对应的波长，λ5 是指玻璃透射比达到 5%时对应的波长。并以 10nm 为单位表 示。例如：玻璃透射比达到 80%时对应的波长为 368nm，玻璃透射比达到 5%时对应的波长为 313nm， 着色度 λ80/λ5 为 37/31，见图 1。
透镜光学玻璃详细介绍

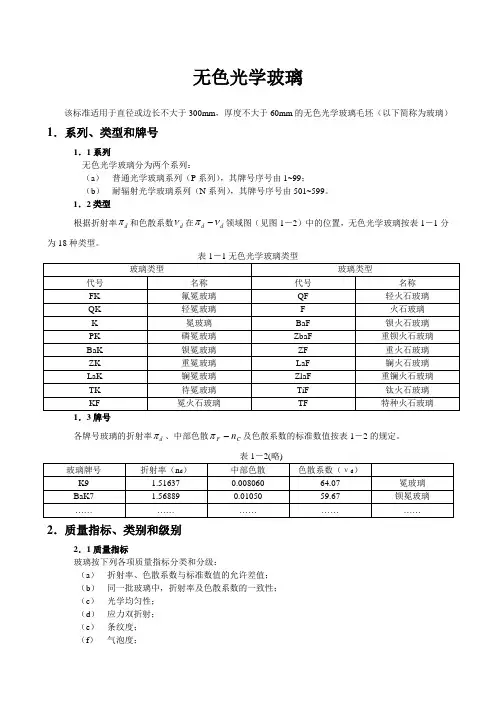

无色光学玻璃该标准适用于直径或边长不大于300mm ，厚度不大于60mm 的无色光学玻璃毛坯（以下简称为玻璃）1．系列、类型和牌号1．1系列无色光学玻璃分为两个系列：（a ） 普通光学玻璃系列（P 系列），其牌号序号由1~99； （b ） 耐辐射光学玻璃系列（N 系列），其牌号序号由501~599。

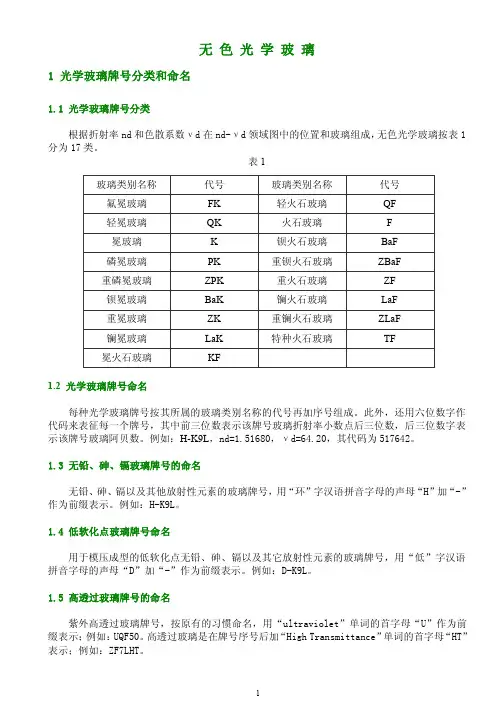

1．2类型根据折射率d π和色散系数d ν在d d νπ-领域图（见图1－2）中的位置，无色光学玻璃按表1－1分为18种类型。
表1－1无色光学玻璃类型1．3牌号各牌号玻璃的折射率d π、中部色散C F n -π及色散系数的标准数值按表1－2的规定。
2．质量指标、类别和级别2．1质量指标玻璃按下列各项质量指标分类和分级：（a ） 折射率、色散系数与标准数值的允许差值； （b ） 同一批玻璃中，折射率及色散系数的一致性； （c ） 光学均匀性； （d ） 应力双折射； （e ） 条纹度； （f ） 气泡度；（g ） 光吸收系数；（h ） 耐辐射性能（N 系列玻璃。
2．2分类分级2．2．1折射率、色散系数2．2．1．1根据折射率及色散系数与标准数值的允许差值，玻璃按表1－3和表1－4各分为6级。
表1－3无色光学玻璃允许差值表1－3和表1－4中的4类仅适用于n d 大于1.82的玻璃2．2．1．2根据同一批玻璃中，折射率及色散系数的最大差值，玻璃的一致性按表1－5分为4级。
表1－5玻璃一致性的分级2．2．2光学均匀性光学均匀性指同一块玻璃中各点折射率的不一致性，是由于退火炉内各处温度不均匀所引起的。
光线通过一块折射率不均匀的玻璃时，会使各部分光程产生不规则的变化，因而影响光学系统的成像质量。
按国家标准规定，当玻璃直径或边长不大于150mm 的无色光学玻璃毛坯的光学均匀性用分辨率的比值法表示；玻璃直径或边长为150mm~300mm 的无色光学玻璃（称大块光学玻璃）的光学均匀性以一块玻璃中各部位间的折射率微差最大值表示。
光学玻璃知识介绍
12
• 无色光学玻璃分类 根据折射率n d和色散系数υ d 在n d -υ d 领域图 中的位置和玻璃的组成，无色光学玻璃按下表分为16 类
13
• 光学玻璃牌号： 每种光学玻璃牌号按其所属的玻璃类别名称的代号 加序号组成。另外，还用六个数值做代码来表征每一 个牌号，其中前三位数值表示该牌号玻璃折射率小数 点后三位数，后三位数值表示该牌号玻璃的阿贝数。 例如：H-K9L， n d=1.51680， υ d =64.20，则其 代码为：517642 • 无铅、砷、镉玻璃牌号： 无铅、砷、镉及其它射性元素的玻璃牌号，用 “H”加“—”作为前缀表示，例如：H-K9L。
1 1 1 2 1 1 2 2 2 2 2 2 3 3 3 3 3 2 2 2 3 3 3 2 3
1a 1a 1b-2a 1b 1a 1b 1b 2a 1a 1a 2b 2a 2a-2b 3a 3a 2a 3b 1b 3b 2a 3a 3a 3a 3a 3a
450 540 530 505 480 520 615 530 490 505 515 585 615 570 560 560
H＞HZK9 ______ RA(S)抗 酸 作 用 稳 定 性 表 面 法 光学玻璃抗酸稳定性采用PH2.9醋酸、PH4.6醋酸钠和PH6.0蒸馏水做侵蚀介质，按国 家标准GB7962.14测试方法进行测定。按在白炽灯下观察侵蚀试样表面出现紫蓝干涉 色的时间大小分6个等级，见下表 PH2.9±0.2 PH4.6±0.2 PH6.0±0.2 级别 出现干涉色时间 出现干涉色时间 出现干涉色时间 1a ≥5h 1b ＜5h,≥0.5h 2a ≥30min 2b ＜30min,≥min5h 3a ＞3h 3b ≤3h 粉 末 法 耐 酸 作 用 稳 定 性 RA(P) 将相当于玻璃密度大小重量（克）的玻璃粉末（粒度420---590nm)置于铂制网篮中， 然后，放进盛有80ML硝酸（0.01N)溶液的石英烧杯中，经1小时煮沸处理，取出烘干 称重，根据其重量损失（Wt%)分为6级（见下表） 级别 1 2 3 Wt% ≤0.20 ＞0.2--0.35 ＞0.35--0.65 级别 4 5 6 Wt% ＞0.65--1.2 ＞1.2--2.2 ＞2.2 FA相对研磨硬度 相对研磨硬度指同等研磨条件下被测玻璃相对于标准玻璃K9的研磨硬度。 测量方法按国家标准GB7962.19进行。测出标准玻璃K9样品的研磨量（体积V0 ) 于被测玻璃时样的研磨量（V)，其比值FA即为被测玻璃的相对研磨硬度： FA=V0 /V=(W0 /ρ O)/(W/ρ ) 式中W0 、W—分别指标准玻璃K9样品和被测玻璃式样研磨重量损失，g;
• 无色光学玻璃分类 根据折射率n d和色散系数υ d 在n d -υ d 领域图 中的位置和玻璃的组成，无色光学玻璃按下表分为16 类
13
• 光学玻璃牌号： 每种光学玻璃牌号按其所属的玻璃类别名称的代号 加序号组成。另外，还用六个数值做代码来表征每一 个牌号，其中前三位数值表示该牌号玻璃折射率小数 点后三位数，后三位数值表示该牌号玻璃的阿贝数。 例如：H-K9L， n d=1.51680， υ d =64.20，则其 代码为：517642 • 无铅、砷、镉玻璃牌号： 无铅、砷、镉及其它射性元素的玻璃牌号，用 “H”加“—”作为前缀表示，例如：H-K9L。
1 1 1 2 1 1 2 2 2 2 2 2 3 3 3 3 3 2 2 2 3 3 3 2 3
1a 1a 1b-2a 1b 1a 1b 1b 2a 1a 1a 2b 2a 2a-2b 3a 3a 2a 3b 1b 3b 2a 3a 3a 3a 3a 3a
450 540 530 505 480 520 615 530 490 505 515 585 615 570 560 560
H＞HZK9 ______ RA(S)抗 酸 作 用 稳 定 性 表 面 法 光学玻璃抗酸稳定性采用PH2.9醋酸、PH4.6醋酸钠和PH6.0蒸馏水做侵蚀介质，按国 家标准GB7962.14测试方法进行测定。按在白炽灯下观察侵蚀试样表面出现紫蓝干涉 色的时间大小分6个等级，见下表 PH2.9±0.2 PH4.6±0.2 PH6.0±0.2 级别 出现干涉色时间 出现干涉色时间 出现干涉色时间 1a ≥5h 1b ＜5h,≥0.5h 2a ≥30min 2b ＜30min,≥min5h 3a ＞3h 3b ≤3h 粉 末 法 耐 酸 作 用 稳 定 性 RA(P) 将相当于玻璃密度大小重量（克）的玻璃粉末（粒度420---590nm)置于铂制网篮中， 然后，放进盛有80ML硝酸（0.01N)溶液的石英烧杯中，经1小时煮沸处理，取出烘干 称重，根据其重量损失（Wt%)分为6级（见下表） 级别 1 2 3 Wt% ≤0.20 ＞0.2--0.35 ＞0.35--0.65 级别 4 5 6 Wt% ＞0.65--1.2 ＞1.2--2.2 ＞2.2 FA相对研磨硬度 相对研磨硬度指同等研磨条件下被测玻璃相对于标准玻璃K9的研磨硬度。 测量方法按国家标准GB7962.19进行。测出标准玻璃K9样品的研磨量（体积V0 ) 于被测玻璃时样的研磨量（V)，其比值FA即为被测玻璃的相对研磨硬度： FA=V0 /V=(W0 /ρ O)/(W/ρ ) 式中W0 、W—分别指标准玻璃K9样品和被测玻璃式样研磨重量损失，g;
光学玻璃性能手册_图文
前言 5 1 光学性质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 1.1 折射率,阿贝常数,色散,玻璃标号 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 1.2 折射率和阿贝数常数的公差 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 1.3 折射率和色散的测试报告 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 1.4 折射率均匀性 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111.5 内部透过率,色码(着色度 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132 内部特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 2.1 条纹度 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 2.2 气泡和杂质 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .162.3 应力双折射 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .183 化学特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 3.1 耐潮性 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 3.2 耐腐性 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 3.3 耐酸性 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 3.4 耐碱性及耐磷酸盐性 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 3.5 表面可见变化的判别标准 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .253.6 环境因素,有害物质及 RoHS 认证 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 264 机械性能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 4.1 Knoop 硬度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 4.2 易磨性 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 4.3 粘度 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284.4 线性热膨胀系数 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 295 热学性能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 5.1 热传导 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 315.2 热容 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 316 供货质量标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 6.1 标准供货质量 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 326.2 特定级别供货质量 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . 327 供货型式及尺寸公差 .. . . . . . . . . . . . . . . . . . . . . . . . . . 35 7.1 原材料 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 7.2 切割料 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 357.3 压型料 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 398 用于精密模压的光学玻璃 .. . . . . . . . . . . . . . . . . . . . . . . 429 光学材料产品系列 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 9.1 首选玻璃牌号 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 9.2 定制玻璃牌号 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 10 公式和波长列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 454120多年来, SCHOTT 一直供应种类繁多的高质量光学玻璃。
光学玻璃手册解释
g -1.37 -1.17 -1.01 -0.88 -0.78 -0.69
3 化学性能
光学玻璃元件在制造和使用过程中，其抛光表面抵抗各种侵蚀介质作用的能力称为光学玻 璃的化学稳定性。
3.1 抗潮湿大气作用稳定性 RC（S） （表面法）
根据对潮湿大气作用的稳定性，分为三级： 1 级 — 在温度 50℃，相对湿度 85%的条件下，玻璃抛光表面形成水解斑点的时间超过 20h； 2 级 — 在相同实验条件下，形成水解斑点的时间在 5h～20h 之间； 3 级 — 在相同实验条件下，形成水解斑点的时间不到 5h。
类别 浸出百分数
（Dw）
1
＜0.04
2
0.04～0.10
表4 3
0.10～0.25
4
0.25～0.60
5用稳定性 DA （粉末法）
按 GB/T 17129 的测试方法，根据下式计算：
DA B C 100 BA
……………………………⑾
式中：DA — 玻璃浸出百分数，%； B — 过滤器和试样的质量, g ; C — 过滤器和侵蚀后试样的质量，g； A — 过滤器质量，g。
3.2 抗酸作用稳定性 RA（S） （表面法）
4
根据对酸溶液作用的稳定性，分为三级： 1 级 — 在 0.1N、温度 50℃的醋酸溶液作用下，玻璃抛光表面的破坏深度达 135nm 的时间
超过 5h； 2 级 — 在相同实验条件下，破坏深度达 135nm 的时间在 1h～5h。 3 级 — 在相同实验条件下，破坏深度达 135nm 的时间不到 1h。
式中： δ— 总光程差，nm； B— 应力光学系数，/Pa； d— 光在玻璃中通过的路程，㎝； F— 应力，Pa。
2.6 内透射比τ
光学玻璃

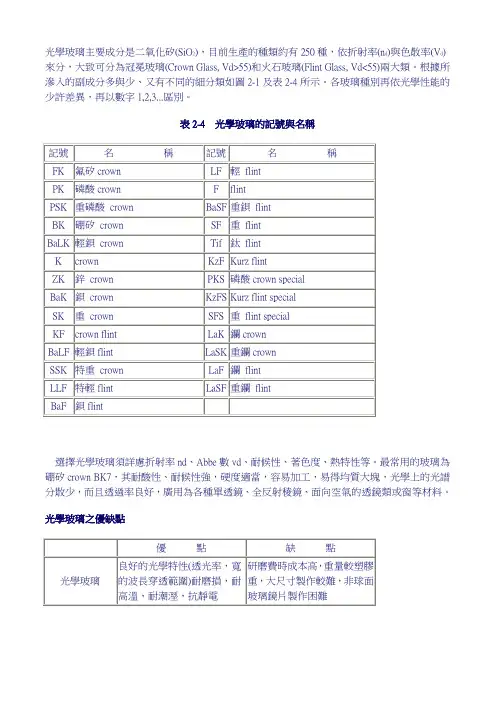

光學玻璃主要成分是二氧化矽(SiO2)，目前生產的種類約有250種，依折射率(n d)與色散率(V d)來分，大致可分為冠冕玻璃(Crown Glass, Vd>55)和火石玻璃(Flint Glass, Vd<55)兩大類。
根據所滲入的副成分多與少、又有不同的細分類如圖2-1及表2-4所示。
各玻璃種別再依光學性能的少許差異，再以數字1,2,3...區別。
表2-4 光學玻璃的記號與名稱選擇光學玻璃須詳慮折射率nd、Abbe數vd、耐候性、著色度、熱特性等。
最常用的玻璃為硼矽crown BK7，其耐酸性、耐候性強，硬度適當，容易加工，易得均質大塊，光學上的光譜分散少，而且透過率良好，廣用為各種單透鏡、全反射稜鏡、面向空氣的透鏡類或窗等材料。
光學玻璃之優缺點透鏡材料光譜圖光學材料（Optical Materials）絕大部分的光學材料用於光的穿透。
有時也用於特定的濾色作用（選擇性的穿透）。
在最為熟悉的應用中，如建築用與汽車用玻璃，其光學要求為穿透且不被撓曲。
就是要求平且平行的表面，其內部也無裂縫。
在某些應用中，紅外光與紫外光射必須被濾去。
光學濾鏡具有沿光線路徑產生折射的額外目的。
視力用的透鏡，其折射通常由研磨表面曲率來控制。
折射率（index of refraction），材料的一種性質，在透鏡特殊用途上為第二個原素且在元學系統中必須給予考慮。
通訊用的光纖維為最近科技的一項革新；很明顯地，此纖維必須具有趨近於零的光吸收，令人驚奇的是折射率也是個因素。
雷射光學也是另一頁光的高度科技應用，它涵蓋著多彩多姿的材料發展。
3.5.1折射率（index of refraction）材料的折射率，，係光速度，，在真空中對在材料中的比值；可由史乃爾定律（Snell;s law）計算，它與入射角及折射角有關：(3 – 35)光線可以任何方向進行，但是如果2超過了某一臨界值（使1等於90°）時，此光線只有反射。
光学玻璃材料知识
5
2
0.006
6
光吸收系数不大于 0.008 0.01 0.015 0.3
第26页，本讲稿共28页
国内外玻璃牌号对照
项目 玻璃牌号
成都光明 K ZK QK
LaK BaK
F QF ZF LaF BaF ZLaF ZBaF
HOYA BSC
BACD FC
TAC/LAC BAC/BACD
F FEL FD/FDS NBF/NBFD BAF NBFD BAFD
到1H；
第13页，本讲稿共28页
化学性能——耐水作用稳定性 DW（粉末法）
在白金筐中装入相当于比重的质量的粉末玻璃（粒度
425～600μm），将之浸渍在装有80ml纯水（PH=6.5 ～
7.5）的石英玻璃制圆底烧瓶内，在沸腾的烧杯中处理60 分钟，根据其质量减（%）分类成下表所示的等级：
等级
1
2
第19页，本讲稿共28页
质量指标——Δnd和Δνd
折射率nd和阿贝数νd与标准的允许偏差分为6类，具体见下表
类别 折射率允许偏差Δnd
类别
阿贝数允许偏差Δvd
00
±2×10-4
00
±0.2%
0
±3×10-4
0
±0.3%
1
±5×10-4
1
±0.5%
2
±7×10-4
2
±0.7%
3
±10×10-4
3
±0.9%
第12页，本讲稿共28页
化学性能——抗酸作用稳定性 RA（S）（表面法）
根据对酸溶液作用的稳定性，分为三级：
1—在0.1N、50℃的醋酸溶液作用下，玻璃抛光表面的破
坏深度达135nm的时间超过5H； 2—在相同试验条件下，破坏深度达135nm的时间在
光学玻璃简介演示
环保与可持续发展
光学玻璃的制造过程将更加注重环保，减少污染排放，同时推动废 旧光学玻璃的回收利用，实现可持续发展。
拓展新应用领域
除了传统的光学仪器和光通信领域，未来光学玻璃有望拓展至生物 医疗、新能源等新兴领域，推动多学科交叉融合。
THANKS FOR WATCHING
感谢您的观看
光波导器件
利用光学玻璃制造光波导 器件，如平面光波导、阵 列波导等，可实现光信号 的分配、耦合与传输。
光放大器
光学玻璃可用于制造掺铒 光纤放大器（EDFA）等 光放大器，提高光通信信 号的传输距离和质量。
未来发展趋势
高性能光学玻璃研发
随着科技的进步，未来光学玻璃将更加注重高性能、多功能化， 以满足日益复杂的应用需求。
工业革命时期：随着工业技术的进步，光学玻璃 制造逐渐成为一个专门的产业。德国蔡司公司成 为这个领域的佼佼者，为许多科研和应用提供了 高质量的光学玻璃。
综上所述，光学玻璃在科研、生产和生活等领域 发挥着不可替代的作用，其发展历程也是一个不 断创新和进步的过程。
CHAPTER 02
光学玻璃的类型与特性
以上两类光学玻璃各有其特 点和应用领域，它们在光学 仪器制造中发挥着不可或缺 的作用。
CHAPTER 03
光学玻璃的制造工艺
原料准备
选用高质量原料
光学玻璃制造的首要步骤是选用高质量的原料，包括各种纯净的矿物和化学物 质。这些原料要经过严格的筛选和测试，以确保其纯度和适宜性。
精细配料
根据产品的特定要求，原料需要按照一定比例进行精细配料。这一步骤对最终 玻璃的光学性能至关重要，因此配料过程需精确控制。
科学实验与测量
用于制造高精度光学测量仪器。
光学玻璃发展历程
光学玻璃的制造过程将更加注重环保，减少污染排放，同时推动废 旧光学玻璃的回收利用，实现可持续发展。
拓展新应用领域
除了传统的光学仪器和光通信领域，未来光学玻璃有望拓展至生物 医疗、新能源等新兴领域，推动多学科交叉融合。
THANKS FOR WATCHING
感谢您的观看
光波导器件
利用光学玻璃制造光波导 器件，如平面光波导、阵 列波导等，可实现光信号 的分配、耦合与传输。
光放大器
光学玻璃可用于制造掺铒 光纤放大器（EDFA）等 光放大器，提高光通信信 号的传输距离和质量。
未来发展趋势
高性能光学玻璃研发
随着科技的进步，未来光学玻璃将更加注重高性能、多功能化， 以满足日益复杂的应用需求。
工业革命时期：随着工业技术的进步，光学玻璃 制造逐渐成为一个专门的产业。德国蔡司公司成 为这个领域的佼佼者，为许多科研和应用提供了 高质量的光学玻璃。
综上所述，光学玻璃在科研、生产和生活等领域 发挥着不可替代的作用，其发展历程也是一个不 断创新和进步的过程。
CHAPTER 02
光学玻璃的类型与特性
以上两类光学玻璃各有其特 点和应用领域，它们在光学 仪器制造中发挥着不可或缺 的作用。
CHAPTER 03
光学玻璃的制造工艺
原料准备
选用高质量原料
光学玻璃制造的首要步骤是选用高质量的原料，包括各种纯净的矿物和化学物 质。这些原料要经过严格的筛选和测试，以确保其纯度和适宜性。
精细配料
根据产品的特定要求，原料需要按照一定比例进行精细配料。这一步骤对最终 玻璃的光学性能至关重要，因此配料过程需精确控制。
科学实验与测量
用于制造高精度光学测量仪器。
光学玻璃发展历程
21、光学玻璃简介
光学玻璃简介 光学辅材简介1、 光学玻璃之分类与组成：第一次大战后为研究制造高屈折率之光学材料于是加入稀元素于玻璃内。
因之，获得欲制造高屈折率低分散之玻璃以矽酸盐或磷酸盐玻璃是不可能，而要不以硼酸盐为主成分之高价原子，ion 半径大之阳离子加入之。
要增加屈折率，即要增加高分子屈折，减少分子容量。
玻璃之分子屈折主要由单结合之氧离子而定之，因此加入多量之分极性大的氧ion 即可达成目的。
分极性大的氧ion 可由导入ion 半径大，起分极作用小如Ba 2+、La 2+等之修饰离子于形成glass 之氧化物中而得之。
重フリントンガラス之高屈折率是基于Pb 2+ ion 之分极,但该时分散亦大。
分子容量亦由氧ion 之填充度而决定之，故要增加屈折率，即要增大氧ion 之填充度。
Glass 因光之波长，其屈折率而异，这就是光之分散。
一般光学glass 在可视域为无色透明无吸收，但在紫外域、红外域有吸收性存在。
光学glass 普遍不使用着色成分，故glass 上有着色，可视由不纯物所引起。
最成问题之不纯物为Fe 2O 3（但因glass 之材质而异）。
一小数点以下三位仍成问题。
若PbO 之量增大，即Fe 2O 3同在0.001%以下，其吸收作用在可凤凰制造一课凤凰制造一课视域可发现。
若不纯物之量增大，吸收作用向长波长侧扩展而容易着色。
含有ランタン之glass因含有多量之修饰氧化物，该glass 增大氧ion之分极性，吸收作用更向长波长侧移动而更易着色。
故高屈折率低分散Glass之着色要完全除去是不容易的。
该等glass原料所能容许之不纯物量为Ce2O3：0.001%及Fe2O3：0.001%以下。
△1、SF—F—LF—KF—K系列重フリント含有大量之PbO之SiO2—PbO—R2O的组成，容易着色（因有多量之PbO）、比重大、溶融温度低、耐酸性不良。
若PbO减少，即アルカリ性增大，耐水性差。
KF等易生白霉（白ヤケ）△2、BaSF—BaF—BaLF—BaK—BaLK系列BaSF由SiO2—PbO—BaO—R2O系组成。
光学玻璃
光学玻璃光学玻璃是制造光学镜头、光学仪器的主要材料。
光学玻璃（在普通的硼硅酸盐玻璃原料中加入少量对光敏感的物质，如AgCl、AgBr等，再加入极少量的敏化剂，如CuO等，使玻璃对光线变得更加敏感。
光学玻璃必须有高度精确的折射率、阿贝数和高透明度、高均匀度。
光学玻璃是用高纯度硅、硼、钠、钾、锌、铅、镁、钙、钡等的氧化物按特定配方混合，在白金坩埚中高温融化，用超声波搅拌均匀，去气泡；然后经长时间缓慢地降温，以免玻璃块产生内应力。
冷却后的玻璃块，必须经过光学仪器测量，检验纯度、透明度、均匀度、折射率和色散率是否合规格。
合格的玻璃块经过加热锻压，成光学透镜毛胚。
B270/K9K9玻璃是用K9料制成的玻璃制品，用于光学镀膜等领域K9料属于光学玻璃，由于它晶莹剔透，所以衍生了很多以K9料为加工对象的工厂，他们加工出来的产品，在市面上称为水晶玻璃制品。
K9的组成如下：SiO2＝69.13％B2O3＝10.75％BaO＝3.07％Na2O＝10.40％K2O＝6.29％As2O3＝0.36％它的光学常数为：折射率＝1.51630色散＝0.00806阿贝数＝64.06。
无色光学玻璃--B270技术要求石英玻璃以其优良的理化性能，被大量广泛用于半导体技术，新型电光源，彩电荧光粉生产，化工过程，超高电压收尘、远红外辐射加热设备、航空航天技术、某些武器及光学仪器的光学系统、原子能技术、浮法玻璃及元碱玻璃窖的耐火材料，特种玻璃用坩埚，仪器玻璃成型部料碗，紫外线杀菌灯，各种有色金属的生产等诸多领域。
石英玻璃SiO2含量大于99.5％，热膨胀系数低，耐高温，化学稳定性好，透紫外光和红外光，熔制温度高、粘度大，成型较难。
多用于半导体、电光源、光导通信、激光等技术和光学仪器中。
石英玻璃在整个波长有特别好的透光性，在红外区（特殊的红外玻璃除外），光谱透射范围比普通玻璃大。
在可见光区透过率达93％。
在紫外光谱区，特别是在短波，紫外光谱区透过率比其他玻璃好的多。
光学玻璃制造行业系数手册
3052光学玻璃制造行业系数手册（初稿）3052光学玻璃制造行业系数手册1.适用范围本手册仅用于第二次全国污染源普查工业污染源普查范围中，《国民经济行业分类》（GB/T 4754-2017）中3052光学玻璃制造业使用产污系数法核算工业污染物产生量和排放量的普查对象。
利用本手册进行产排污核算得出的污染物产生量与排放量仅代表了特定行业、工艺、产品、原料在正常工况下污染物产生与排放量的一般规律。
废水指标包括：化学需氧量；废气指标包括：颗粒物（工业粉尘，不包括无组织排放粉尘）、二氧化硫、氮氧化物。
2.注意事项2.1多种生产工艺或多类产品企业的产排污核算化学需氧量、颗粒物：污染物产生量与产品产量有关，根据不同核算环节计算产污量后，再根据企业末端治理设和运行情况计算各污染物的排污量。
企业某污染物指标的产生量、排放量为各核算环节产生量、排放量之和。
在企业实际排放量计算过程中，如果存在废水回用的情况，需要在利用产排污核算公式的基础上扣除废水回用的部分。
2.2采用多种废气治理设施组合处理企业的排污量核算在排污量计算选择末端治理技术时，以主要治理技术为准。
3.污染物排放量核算方法3.1计算污染物产生量（1）根据产品、原料、生产过程中产污的主导生产工艺、企业规模（企业生产产能）这一个组合查找和确定所对应的某一个污染物的产污系数。
（2）根据该污染物的产污系数计量单位：单位产品产量，调用企业实际产品产量。
例如某组合内COD的产污系数单位为：kg/t产品，则计算产生量时需要调用企业实际产品产量。
（3）污染物产生量计算公式（如下）进行计算：污染物产生量=污染物对应的产污系数产品产量×G产i=P产×M i其中，工段i某污染物的平均产生量G产i工段某污染物对应的产污系数P产工段i的产品总量M i3.2计算污染物去除量（1）根据企业对某一个污染物所采用的治理技术查找和选择相应的治理技术平均去除效率；（2）根据所填报的污染治理设施实际运行率参数及其计算公式得出该企业某一污染物的治理设施实际运行率（k值）。
光学玻璃制品分类介绍及光学玻璃实物图_江苏海安恒星光学元件厂
光学玻璃制品分类介绍及光学玻璃实物图_江苏海安恒星光学元件厂一、光学玻璃的分类公司光学玻璃制品按光谱特性，可分三大类。
（主要是有色光学玻璃）1.1 截止型光学玻璃玻璃的光谱曲线见图1.它们挑谱特性指标以透过界限波长λtj透过界限允许偏差，规定波长的透射比Tλ0和曲线斜率K等来表示。
透过界限波长是指规定玻璃厚度时，指导光谱透射比曲线上规定波长的透射比（Tλ0）50%处的波长一为适过界限波长，并以λtj表示。
Tλ0表示规定波长的透射比，是指光谱曲线上，规定某一波长λ0所对应的透射比，也是曲线上高透射比。
光谱曲线斜率（K）是在规定玻璃厚度时，以波长为λtj-20nm和波长为λtj nm处相对应的光密度D的差值来表示。
K = D λtj-20nm- D λtj1.2 选择吸收型光学玻璃玻璃只透过（或吸收）某一个（或几个）波长范围内的光线，参见图2.它的光谱特性指标是以规定玻璃厚度在特定波长λ处的透射比值和允许透射比偏差值表示。
1.3 中性型光学玻璃玻璃在可见光中各波长的光线无选择地均匀吸收，光谱透射比曲线见图3，其光谱特性指标是以平均透射比Tp，平均透射比允许偏差范围ΔTp。
最大允许偏差值Qz来表示。
平均透射比是指规定厚的玻璃在规定波长范围内，玻璃每隔20nm测得的透射比的平均值，以TP表示。
平均透射比允许偏差范围是指该牌号玻璃的平均透射比所允许的偏差值，以ΔTp表示。
最大允许偏差值指玻璃在规定波长范围内平均透射比偏差最大的透射比与平均透射比的绝对差值，以Qz表示。
二、光学玻璃部分实物图及说明光学玻璃又称光学元件、滤光片、滤色片、光学镜片等。
1.1 光学玻璃质量指标：折射率、色散系数与标准数值的允许差值、同一比中，折射率及色散系数的一致性、光学均匀性、应力双折射、条纹度、气泡度、光吸收系数、耐辐射性能。
透过波长从180纳米到2500纳米之间。
1.2 石英玻璃主要技术指标：测量准确性误差、重复性误差、透射比、光源，从而提高产品的几何尺寸精度和产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2 抗酸作用稳定性 RA（S） （表面法）
4
根据对酸溶液作用的稳定性，分为三级： 1 级 — 在 0.1N、温度 50℃的醋酸溶液作用下，玻璃抛光表面的破坏深度达 135nm 的时间 超过 5h； 2 级 — 在相同实验条件下，破坏深度达 135nm 的时间在 1h～5h。 3 级 — 在相同实验条件下，破坏深度达 135nm 的时间不到 1h。 3.3 耐水作用稳定性 DW（粉末法） 按 GB/T 17129 的测试方法，根据下式计算： BC Dw 100 BA
0.35～0.65
类 别 浸出百分数 （DA）
1
＜0.20
2
0.20～0.35
4
0.65～1.20
5
1.20～2.20
6
＞2.20
4 热学性能
4.1 热膨胀系数α 光学玻璃热膨胀系数是指一定温度范围内温度升高 1℃时， 玻璃单位长度的伸长量。 按 GB/T 7962.16-87 规定的方法测量。数据表中给出了＋20℃～＋120℃和＋100℃～＋300℃的平均热膨
或νe = (ne-1)/ (nF′-nC′) …………………………… ⑵ 2.3 色散公式 在 365nm～1013.98nm 光谱范围内，如果还需要知道另外一些波长的折射率，可由下列色散 公式算出： n2=A0＋A1λ2＋A2λ-2＋A3λ-4＋A4λ-6＋A5λ-8 ……………………⑶ 式中：A0～A5—计算常数（随玻璃牌号而变，分别列入各牌号性能参数表中） ； λ—波长，μm； n — 所求折射率， 计算精度： 在 400nm～1013.98nm 范围内为±2×10-5； 在 365nm～400nm -5 范围内为±5×10 。 2.4 相对部分色散 对波长 X 和 Y 的相对部分色散 PX，Y 用下式表示： PX，Y= (nx- nY)/ (nF-nC) P′X，Y= (nx- nY)/ (nF′-nC′)
……………………………⑽
式中：Dw — 玻璃浸出百分数，%； B — 过滤器和试样的质量, g ; C — 过滤器和侵蚀后试样的质量，g； A — 过滤器质量，g。 由计算得出的浸出百分数，将光学玻璃耐水作用稳定性 Dw 分为 6 类见表 4。 表4 3
0.10～0.25
类 别 浸出百分数 （Dw）
1
＜0.04
2
0.04～0.10
4
0.25～0.60
5
0.60～1.10
6
＞1.10
3.4 耐酸作用稳定性 DA （粉末法） 按 GB/T 17129 的测试方法，根据下式计算：
DA BC 100 BA
……………………………⑾
式中：DA — 玻璃浸出百分数，%； B — 过滤器和试样的质量, g ; C — 过滤器和侵蚀后试样的质量，g； A — 过滤器质量，g。 由计算得出的浸出百分数，将光学玻璃耐酸作用稳定性 DA 分为 6 类见表 5。 表5 3
……………………⑷
数据表中按牌号给出了 Pd ，C、Pe ，d、Pg ，F 和 P′d ，c′、P′e ，d、P′g ，F′的值。 根据阿贝公式，对于大多数所谓“正常玻璃”而言，如下的线性关系是成立的： PX，Y = mX，Y νd ＋ bX，Y
2
………………………………………⑸
这种直线关系是以 PX，Y 为纵坐标，υd 为横坐标来表示的。式中 mX， Y 为斜率，bX，Y 为截 距。众所周知，二级光谱的矫正，即对两个以上波长消色差，至少需要一种不符合公式⑸的玻 璃（即其 PX，Y 值偏离阿贝经验公式） 。其偏离值用ΔPX，Y 表示，则每个 PX，Y -υd 点相对于符 合公式⑸的 “正常线”平移了ΔPX，Y 量。这样，各种玻璃牌号的ΔPX，Y 数值可用下式求出： PX，Y = mX，Y νd ＋bX，Y ＋ΔPX，Y ………………………………⑹
因此，ΔPX，Y 就定量地表示了与“正常玻璃”相比时的特殊色散的偏离特性。 我们选 H-K6 和 F4 作为“正常玻璃” ，H-K6 和 F4 相对部分色散和阿贝数符合公式⑸。 数据表中按牌号给出了ΔPg ，F、ΔPF ，e 。它们的计算公式如下： ΔPF ，e = PF ，e - 0.4894＋0.000541νd ΔPg ，F = Pg ，F –0.6457＋0.001703νd 2.5 应力光学系数 B
……………………………⑺
玻璃中的应力会导致光产生双折射。应力光学系数表示应力与应力双折射产生的光程差之 间的关系： δ= B·d·F ………………………⑻ 式中： δ— B— d— F— 2.6 内透射比τ 总光程差，nm； 应力光学系数，/Pa； 光在玻璃中通过的路程，㎝； 应力，Pa。
内透射比为不包含试样表面反射损失时的透射比。按照 GB/T 7962.12-87 规定的方法测量。 数据表中给出了各种牌号玻璃 5 ㎜、10 ㎜厚的不同波长内透射比值。 2.7 着色度（λ80/λ5） 光学玻璃短波透射光谱特性用着色度（λ80/λ5）表示。样品厚度 10 ㎜±0.1 ㎜，λ80 是指玻 璃透射比达到 80%时对应的波长，λ5 是指玻璃透射比达到 5%时对应的波长。并以 10nm 为单位表 示。 例如： 玻璃透射比达到 80%时对应的波长为 368nm， 玻璃透射比达到 5%时对应的波长为 313nm， 着色度 λ80/λ5 为 37/31，见图 1。 当 ne≥1.85，由于玻璃的反射损失较大，着色度用玻璃透射比达到 70%时对应的波长 λ70 代替 λ80。 着色度的变化范围一般在±10nm 内。
Tg
Ts
T
图2 4.3 弛垂温度 Ts 如图 2 所示， 弛垂温度 Ts 是指玻璃试样在升温过程中停止膨胀时的温度。 按 GB/T 7962.16-87 规定的方法进行测量。 4.4 应变点 T1014.5 应变点是玻璃粘度为 1014.5dpa.s（或 1013.5pa.s）时的温度。即在几个小时之后才能消除玻璃 内应力的温度，也称为玻璃退火下限温度。 4.5 退火点 T1013 退火点是玻璃粘度为 1013dpa.s（或 1012pa.s）时的温度。几分钟内即可消除玻璃内应力的温 度，也称为玻璃退火上限温度。 4.6 软化点 T107.6
化学性能
光学玻璃元件在制造和使用过程中，其抛光表面抵抗各种侵蚀介质作用的能力称为光学玻 璃的化学稳定性。 3.1 抗潮湿大气作用稳定性 RC（S） （表面法） 根据对潮湿大气作用的稳定性，分为三级： 1 级 — 在温度 50℃， 相对湿度 85%的条件下， 玻璃抛光表面形成水解斑点的时间超过 20h； 2 级 — 在相同实验条件下，形成水解斑点的时间在 5h～20h 之间； 3 级 — 在相同实验条件下，形成水解斑点的时间不到 5h。
软化点是玻璃粘度为 107.6dpa.s（或 106.6pa.s）时的温度。表示玻璃明显软化，并在其自重 下变形时的温度。 4.7 热传导系数λ
热传导系数等于热流密度除以温度梯度所获得的商，即单位时间内通过的单位面积的热量 除以单位距离的温差，用 w/（m·k）为单位表示。 注：1 w/（m·k）=8.6000×10-1kcal/（h·m·℃）=2.38889×10-3cal/（s·cm·℃）
6
5 机械性能
5.1 杨氏模量 E、剪切模量 G 和泊松比μ 光学玻璃杨氏模量、剪切模量和泊松比按下列公式计算： E 4G 2 3GVT 2 G VT 2 ………………………………………⑿ ………………………………………⒀ ………………………………………⒁
5
胀系数。 4.2 转变温度 Tg
光学玻璃在某一温度区间会逐渐由固态变成可塑态。 其转变温度 Tg 是指玻璃试样从室温升 温至驰垂温度 Ts，其低温区域和高温区域直线部分延长线相交的交点所对应的温度，见图 2。 按 GB/T 7962.16-87 规定的方法进行测量。
ΔL
+100 ℃～﹢300℃ +20 ℃～﹢120℃
1
2 光学性能
2.1
折射率
每个牌号的光学玻璃均按表 2 所列的 13 条光谱线给出 5 位小数的折射率， 这些谱线折射率 的精密测量按 GB/T 7962.11-87 测试方法进行，其测量精度为±1×10-5。 表2 光谱线 汞紫外线 i 汞紫线 h 汞蓝线 g 镉蓝线 F′ 氢蓝线 F 汞绿线 e 氦黄线 d 2.2 色散和阿贝数 中部色散为 nF-nC 或 nF′-nC′。 色散系数（即阿贝数）定义如下： νd = (nd-1)/ (nF-nC) ………………………………⑴ 元素 Hg Hg Hg Cd H Hg He 波长 nm 365.01 404.66 435.84 479.99 486.13 546.07 587.56 光谱线 钠黄线 D 氦氖激光线 镉红线 C′ 氢红线 C 氦红线 r 汞红线 t 元素 Na He-Ne Cd H He Hg 波长 nm 589.29 632.80 643.85 656.27 706.52 1013.98
无 色 光 学 玻 璃
1 光学玻璃牌号分类和命名
1.1 光学玻璃牌号分类 根据折射率 nd 和色散系数νd 在 nd-νd 领域图中的位置和玻璃组成， 无色光学玻璃按表 1 分为 17 类。 表1 玻璃类别名称 氟冕玻璃 轻冕玻璃 冕玻璃 磷冕玻璃 重磷冕玻璃 钡冕玻璃 重冕玻璃 镧冕玻璃 冕火石玻璃 1.2 光学玻璃牌号命名 每种光学玻璃牌号按其所属的玻璃类别名称的代号再加序号组成。此外，还用六位数字作 代码来表征每一个牌号，其中前三位数表示该牌号玻璃折射率小数点后三位数，后三位数字表 示该牌号玻璃阿贝数。例如：H-K9L，nd=1.51680，νd=64.20，其代码为 517642。 1.3 无铅、砷、镉玻璃牌号的命名 无铅、砷、镉以及其他放射性元素的玻璃牌号，用“环”字汉语拼音字母的声母“H”加“-” 作为前缀表示。例如：H-K9L。 1.4 低软化点玻璃牌号命名 用于模压成型的低软化点无铅、砷、镉以及其它放射性元素的玻璃牌号，用“低”字汉语 拼音字母的声母“D”加“-”作为前缀表示。例如：D-K9L。 1.5 高透过玻璃牌号的命名 紫外高透过玻璃牌号，按原有的习惯命名，用“ultraviolet”单词的首字母“U”作为前 缀表示； 例如： UQF50。 高透过玻璃是在牌号序号后加 “High Transmittance” 单词的首字母 “HT” 表示；例如：ZF7LHT。 代号 FK QK K PK ZPK BaK ZK LaK KF 玻璃类别名称 轻火石玻璃 火石玻璃 钡火石玻璃 重钡火石玻璃 重火石玻璃 镧火石玻璃 重镧火石玻璃 特种火石玻璃 代号 QF F BaF ZBaF ZF LaF ZLaF TF
