西门子贴片机-初级程序员培训

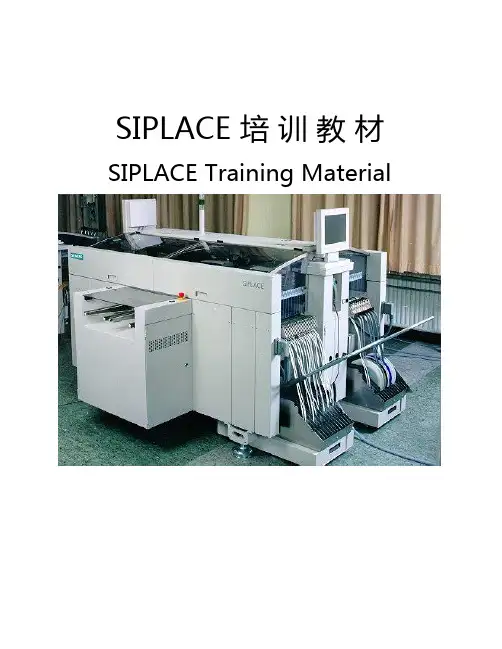

SIPLACE 培训教材SIPLACE Training Material目录一、课程目标 (2)1.1 总体目标 (2)1.2 具体目标 (2)二、特殊说明 (3)2.1 西门子贴片机使用注意事项 (3)三、SIEMENS 贴片机的结构 (4)3.1 SIEMENS 贴片机结构 (4)3.2 Siplaces 80S - 20 机器结构介绍 (5)3.3 Siplaces 80S - 20 贴片头介绍 (6)3.4 旋转贴片头的12个站 (7)四、SIEMENS贴片机的用户界面 (8)4.1 贴片机用户界面的组成 (8)4.2 贴片机用户界面菜单 (8)4.3 错误及信息对话框 (9)4.4 机器控制对话框 (10)4.5 选择操作等级 (10)五、SIEMENS贴片机的操作指南 (12)5.1 生产线启动 (12)5.2 操作指南 (13)5.3 SIEMENS贴片机操作明细 (17)六、SIEMENS 单项操作功能 (23)七、送料器续料及操作步骤 (24)7.1 送料器 (24)八、故障描述/掉件率查询 (29)8.1 故障描述 (29)8.2 SIEMNES 常见错误分析及解决 (31)8.3 掉件率查询 (32)九、清洁步骤及PCP参数指导 (32)一、课程目标1.1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整。

但是非正常规程操作，极有可能造成机器的损坏。

通过对本教材的系统学习，使学员能够正确利用工具及材料并掌握SIEMENS贴片机的操作方法和日常维护，实现正确操作。

1.2 具体目标1.能正确识别生产工具，设备及所用材料2.了解产品生产的整体工艺流程3.了解机器的安全特征4.可以根据操作指导对机器进行正确操作5.进行自觉性维护和日常清理并保持5S二、特殊说明2.1 西门子贴片机使用注意事项1.放置供料器应保证桌面的磁条上没有任何元件和异物，检查供料器是否摆放牢固。

2.打件过程中如意外打开防护罩或按下急停，应对打过的板作100% 检查。

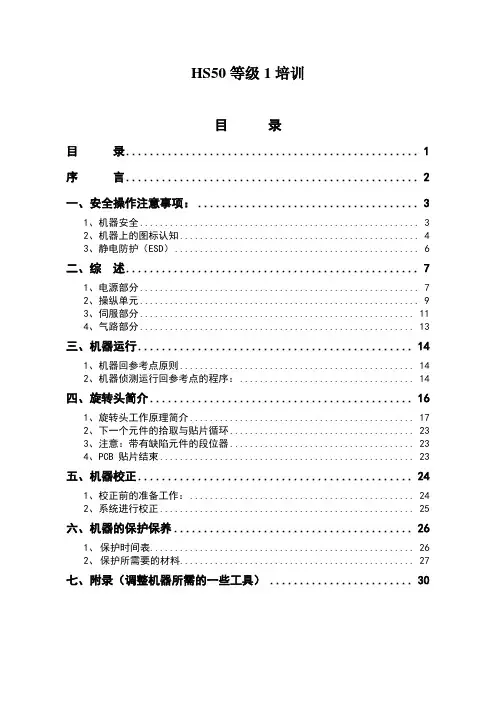

HS50等级1培训目录目录 (1)序言 (2)一、安全操作注意事项： (3)1、机器安全 (3)2、机器上的图标认知 (4)3、静电防护（ESD） (6)二、综述 (7)1、电源部分 (7)2、操纵单元 (9)3、伺服部分 (11)4、气路部分 (13)三、机器运行 (14)1、机器回参考点原则 (14)2、机器侦测运行回参考点的程序： (14)四、旋转头简介 (16)1、旋转头工作原理简介 (17)2、下一个元件的拾取与贴片循环 (23)3、注意：带有缺陷元件的段位器 (23)4、PCB 贴片结束 (23)五、机器校正 (24)1、校正前的准备工作： (24)2、系统进行校正 (25)六、机器的保护保养 (26)1、保护时间表 (26)2、保护所需要的材料 (27)七、附录（调整机器所需的一些工具） (30)序言此资料是去上海西门子公司同意培训后，根据其等级一的培训资料编写而成，在这里也要十分感谢‘WaveSolder’会员，他的资料给我很大的帮助！十分感谢！贴片机HS-50的提升等级1的培训需要我们掌握与熟悉的包含：1、机器部件位置与功能概述如机器电源操纵箱伺服箱等；2、研究机器回参考点；3、简述旋转头操作理论及其结构；4、进行并研究机器的全套校准工作；5、设备定期保护的注意事项；当机器出现故障时能够从出现的错误提示信息或者是从信号灯的亮与灭之中明白机器故障的原因，并能达到一定的动手能力，并解决问题。

当然，由于本人接触SMT才不到两年，因此认知有限，许多不完善的地方希望大家看后能多给点意见与帮助！很希望能互相交流！谢谢！一、安全操作注意事项：1、机器安全为保证操作安全务必遵守下列注意事项：1）假如不是完全熟悉机器的使用与功能切勿打开保护罩，除非软件对话框中明确说明否则在操作过程中不要打开保护罩2）转换钥匙只有通过培训的有资格人员才能将其设置为配置状态 ( I )，除非软件对话框中提示否则不要将键盘转换钥匙转到I 位置( 配置状态)3）在贴片机打开的情况下切勿将头或者胳膊放到悬臂运行范围4）切勿进行哪怕很小的改动除非完全清晰这些改动对系统的总体功能所产生的影响5）贴片机务必始终由通过适当培训的人员来安装重装与保护6）只使用西门子原装备件与通过认可的附件使用其它来源的配件将影响设备安全并可能导致由此产生损坏的保修责任失效7）只有在按规定及用户/ 服务手册中的说明使用系统才能保证SMD 自动贴片系统的操作安全8）将开门钥匙放在操作面板的右下角转换钥匙放在只有有资格的人员才能够拿取的地方9）假如务必使用机器同时没有通过适当培训的人员请务必请西门子技术服务人员到场关于不正确的操作导致的任何损坏及间接损坏Siemens AG 不负责任10）机器操作人员只能执行得到适当培训完全熟悉的工作内容11）务必遵守您所在国家的所有安全规定返回首页12）不要对安全设备进行改动特别不要绕过断路器或者卸下安全设备13）假如在机器使用过程中出现特别危险的情况用户务必立即书面通知生产商以便采取相应的措施减少潜在的危险2、机器上的图标认知机器要正常运行，安全操作是十分重要的。

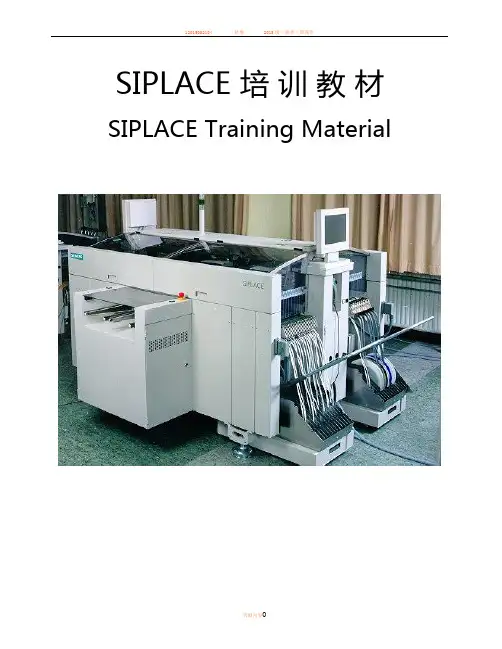

SIPLACE 培训教材SIPLACE Training Material目录一、课程目标 (2)1.1 总体目标 (2)1.2 具体目标 (2)二、特殊说明 (3)2.1 西门子贴片机使用注意事项 (3)三、SIEMENS 贴片机的结构 (4)3.1 SIEMENS 贴片机结构 (4)3.2 Siplaces 80S - 20 机器结构介绍 (6)3.3 Siplaces 80S - 20 贴片头介绍 (7)3.4 旋转贴片头的12个站 (8)四、SIEMENS贴片机的用户界面 (9)4.1 贴片机用户界面的组成 (9)4.2 贴片机用户界面菜单 (9)4.3 错误及信息对话框 (10)4.4 机器控制对话框 (11)4.5 选择操作等级 (11)五、SIEMENS贴片机的操作指南 (13)5.1 生产线启动 (13)5.2 操作指南 (14)5.3 SIEMENS贴片机操作明细 (19)六、SIEMENS 单项操作功能 (25)七、送料器续料及操作步骤 (26)7.1 送料器 (26)八、故障描述/掉件率查询 (32)8.1 故障描述 (32)8.2 SIEMNES 常见错误分析及解决 (34)8.3 掉件率查询 (35)九、清洁步骤及PCP参数指导 (36)一、课程目标1.1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整。

但是非正常规程操作，极有可能造成机器的损坏。

通过对本教材的系统学习，使学员能够正确利用工具及材料并掌握SIEMENS贴片机的操作方法和日常维护，实现正确操作。

1.2 具体目标1.能正确识别生产工具，设备及所用材料2.了解产品生产的整体工艺流程3.了解机器的安全特征4.可以根据操作指导对机器进行正确操作5.进行自觉性维护和日常清理并保持5S二、特殊说明2.1 西门子贴片机使用注意事项1.放置供料器应保证桌面的磁条上没有任何元件和异物，检查供料器是否摆放牢固。

2.打件过程中如意外打开防护罩或按下急停，应对打过的板作100% 检查。

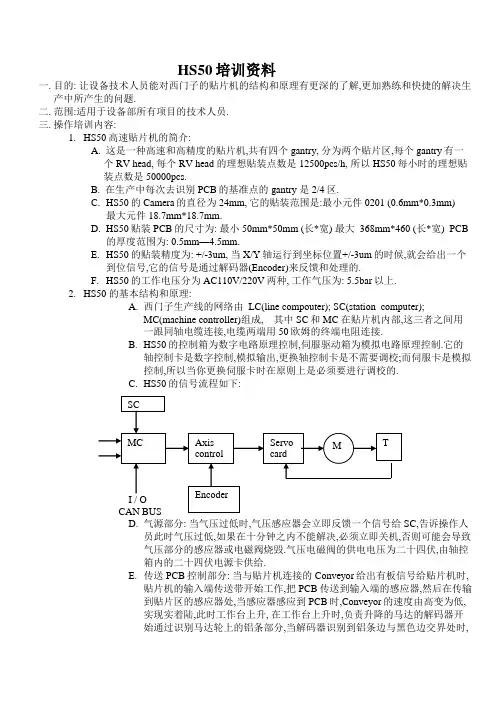

HS50培训资料一.目的: 让设备技术人员能对西门子的贴片机的结构和原理有更深的了解,更加熟练和快捷的解决生产中所产生的问题.二.范围:适用于设备部所有项目的技术人员.三.操作培训内容:1.HS50高速贴片机的简介:A. 这是一种高速和高精度的贴片机,共有四个gantry, 分为两个贴片区,每个gantry有一个RV head, 每个RV head 的理想贴装点数是12500pcs/h, 所以HS50每小时的理想贴装点数是50000pcs.B. 在生产中每次去识别PCB的基准点的gantry 是2/4区.C.HS50的Camera的直径为24mm, 它的贴装范围是:最小元件0201 (0.6mm*0.3mm)最大元件 18.7mm*18.7mm.D.HS50贴装PCB的尺寸为: 最小 50mm*50mm (长*宽) 最大 368mm*460 (长*宽) PCB的厚度范围为: 0.5mm—4.5mm.E.HS50的贴装精度为: +/-3um, 当X/Y轴运行到坐标位置+/-3um的时候,就会给出一个到位信号,它的信号是通过解码器(Encoder)来反馈和处理的.F.HS50的工作电压分为AC110V/220V两种, 工作气压为: 5.5bar以上.2.HS50 的基本结构和原理:A.西门子生产线的网络由 LC(line compouter); SC(station computer);MC(machine controller)组成, 其中SC和MC 在贴片机内部,这三者之间用一跟同轴电缆连接,电缆两端用50欧姆的终端电阻连接.B.HS50的控制箱为数字电路原理控制,伺服驱动箱为模拟电路原理控制.它的轴控制卡是数字控制,模拟输出,更换轴控制卡是不需要调校;而伺服卡是模拟控制,所以当你更换伺服卡时在原则上是必须要进行调校的.C.HS50的信号流程如下:D.气源部分: 当气压过低时,气压感应器会立即反馈一个信号给SC,告诉操作人员此时气压过低,如果在十分钟之内不能解决,必须立即关机,否则可能会导致气压部分的感应器或电磁阀烧毁.气压电磁阀的供电电压为二十四伏,由轴控箱内的二十四伏电源卡供给.E.传送PCB控制部分: 当与贴片机连接的Conveyor给出有板信号给贴片机时,贴片机的输入端传送带开始工作,把PCB传送到输入端的感应器,然后在传输到贴片区的感应器处,当感应器感应到PCB时,Conveyor的速度由高变为低,实现实着陆,此时工作台上升, 在工作台上升时,负责升降的马达的解码器开始通过识别马达轮上的铝条部分,当解码器识别到铝条边与黑色边交界处时,会给出一个到位信号给马达,此时马达会刹车停止. 在拆装工作台下马达的电源线时,应切记用手按住电源插头的底部,以防止损坏电源插头.传送PCB到下一个传输带所需要的信号包括:1. 请求信号2. 允许过板信号3. 到板信号4. 有板信号F.自动更换吸嘴部分: 它的控制原理为: 进气电磁阀气动电机吸嘴盒, 此装置工作时所需的气压压力为5bar, 且可以通过进气阀来调节气压压力.G.切刀部分: 切刀是通过两个气缸来实现控制的, 它的左右两个气缸的进气管接插方式不同,左边气管的接插方式为交叉式,切刀的背刃是双边刃,所以切刀的两边是可以对调过来使用的, 它通过调节气缸上的感应器来调节切刀动作的行程.切刀的信号连接是用CAN BUS(总线控制模式来实施的,用跳线来区分.在SITEST内可以读出切刀的\控制板的版本,以此来判断切刀控制是否OK.H.供料器工作台(简称料车)部分: HS50的料车电源与其他机型不同,因为它的电源是主机供给的,当机器每完成一个吸料循环时,它会供给切刀一个切料带的信号,此时切刀就会动作一次.所以料车有问题时,也有可能是切刀有问题造成的.料车的EPROM版本与机器内Software版本不一致时,可以进入SITEST内手动设置和装载料车EPROM的版本.I.RV Head(旋转头)部分:a. HS50的旋转头有十二个Segment,共装有十二个Sleeve,主要是用来执行吸取/识别/贴装元件动作的.它在正常情况下的贴装过程如下: 取料真空值检查旋转元件到指定贴片角度元件照相识别检查贴片角度贴片在这个过程中有任何一项如果不能通过,则会执行抛料动作再重新开始.b. 真空气路部分: 分为大小两路真空, 大的一路是用来提供在吸取元件后保持吸嘴上的元件时所需的真空,小的一路是用来提供吸取元件时所需的真空 ,这两个真空回路都是通过同一个真空发生器来执行的,通过真空测试板来测试这两个回路的真空值,这两路真空通过分配器将气压分配至各个转换气阀(既Plunger valve assy), 再通过吸取驱动马达(placement valve driver)和抛弃驱动马达(reject valve driver)来驱动活塞(plunger)来打开和关闭吸嘴吸取/贴装/抛弃元件所需要的气压.c. 头板: 主要是用来处理光栅尺信号,转换电机电压,处理真空测试板所反馈的信号的.头板的信号反馈和控制是通过Can Bus来实现,所以每个贴片区的头板信号是通过跳线来区分的.d. 角度控制马达(Dp Motor):主要是用来通过旋转Sleeve的角度来达到贴装元件所要求的角度的.它自带一个30V的测速电机来检测自身的旋转速度, 在它完成旋转角度后,会通过角度旋转扫描器(DP Scanner)来检测它旋转的角度是否正确.角度旋转扫描器与Sleeve光栅尺表面的间距为1.5mm+/-0.1mm.e. 元件识别照相和PCB识别照相机(Component Camera/PCB Camera): 元件识别照相机(简称CC)是根据程序内的元件库来识别元件的尺寸外形,以此找出元件的贴装中心点,它共有三种灯光控制,分别为: Plane Middle Steep, 我们可以通过调节这三种光来使CC识别元件时能达到一个好的效果;PCB识别照相机(简称PC)是根据程序内的基准点资料来识别PCB的基准点,算出PCB的准确位置,让元件贴装的位置更加精确,它的照明和照相是分开的,照明有CANBus来控制,照相由ICOS(图形处理卡)卡来控制.CC与PC的所有图形处理都要经过ICOS卡来处理,HS50共有两张ICOS卡,分别处理两个贴装区的元件识别和PCB识别所产生的图像,并提供相关的资料给MC和SC.f. Z轴控制部分: Z轴是通过Z轴马达工作传动Z轴滑轨来执行Segment上下的取料动作的,它通过上限和下限的感应器来反馈Z轴的行程,即我们所说的Top/Bottom Sensor.-> Fast CAN-Bus(500kBit/s)Units controlled by CAN Bus controller head boardSlow CAN Bus (125KBit/s)Z-axis bottom sensor 1.3mmValve driver mechanical position 0.2mmfeeler gauge 0,4 mmdistance with the aid of the 5/10 gauge 0.5mmAssembly race wayAssembly race star motorZ-axis upper 0.4mmUse0.01mm,0.02mm,0.03m m feeler gauge真空发生器原理：5个进气管，两个出气管（真空发生器里有两个喷嘴），小的透明管叫 pick up气路，供给segment 1位置；大的透明管叫holding气路，通过真空分配器供给2~12号位置。

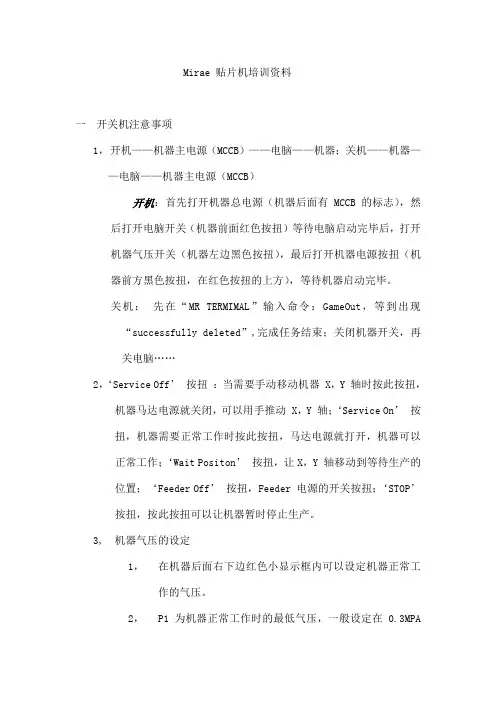

Mirae 贴片机培训资料一开关机注意事项1，开机——机器主电源（MCCB）——电脑——机器；关机——机器——电脑——机器主电源（MCCB）开机：首先打开机器总电源（机器后面有MCCB 的标志），然后打开电脑开关（机器前面红色按扭）等待电脑启动完毕后，打开机器气压开关（机器左边黑色按扭），最后打开机器电源按扭（机器前方黑色按扭，在红色按扭的上方），等待机器启动完毕。

关机：先在“MR TERMIMAL”输入命令：GameOut，等到出现“successfully deleted”,完成任务结束；关闭机器开关，再关电脑……2，‘Service Off’按扭：当需要手动移动机器 X，Y 轴时按此按扭，机器马达电源就关闭，可以用手推动 X，Y 轴；‘Service On’按扭，机器需要正常工作时按此按扭，马达电源就打开，机器可以正常工作；‘Wait Positon’按扭，让X，Y 轴移动到等待生产的位置；‘Feeder Off’按扭，Feeder 电源的开关按扭；‘STOP’按扭，按此按扭可以让机器暂时停止生产。

3, 机器气压的设定1，在机器后面右下边红色小显示框内可以设定机器正常工作的气压。

2，P1 为机器正常工作时的最低气压，一般设定在0.3MPA左右，P2 为机器正常工作时的最低气压，一般设定在0.5MPA左右，P3和P4暂时没有使用不用设定（默认值：0.1MP）。

二机器正常工作时必须要打开的六个软件1，生产控制软件（Production）,是对机器生产进行生产控制的软件。

2，程序编辑软件（Program Editor）,是编辑贴片程序的软件。

3，机器监控软件（Mr Terminal）是对机器各个动作进行监控的软件，记录机器的每一个动作和各个错误提示。

4，电脑与机器的连接软件（HWIF，一般最小化在右下脚），电脑与机器的连接控制。

5，电脑与机器的连接服务软件（MrFTPD,一般最小化在右下脚），相当于主机，文件图形和编程用的。

SIPLACE 培训教材SIPLACE Training Material目录一、课程目标 (2)1.1 总体目标 (2)1.2 具体目标 (2)二、特殊说明 (3)2.1 西门子贴片机使用注意事项 (3)三、SIEMENS 贴片机的结构 (4)3.1 SIEMENS 贴片机结构 (4)3.2 Siplaces 80S - 20 机器结构介绍 (6)3.3 Siplaces 80S - 20 贴片头介绍 (7)3.4 旋转贴片头的12个站 (8)四、SIEMENS贴片机的用户界面 (9)4.1 贴片机用户界面的组成 (9)4.2 贴片机用户界面菜单 (10)4.3 错误及信息对话框 (10)4.4 机器控制对话框 (11)4.5 选择操作等级 (11)五、SIEMENS贴片机的操作指南 (13)5.1 生产线启动 (13)5.2 操作指南 (14)5.3 SIEMENS贴片机操作明细 (19)六、SIEMENS 单项操作功能 (26)七、送料器续料及操作步骤 (27)7.1 送料器 (27)八、故障描述/掉件率查询 (33)8.1 故障描述 (33)8.2 SIEMNES 常见错误分析及解决 (35)8.3 掉件率查询 (37)九、清洁步骤及PCP参数指导 (38)一、课程目标1.1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整。

但是非正常规程操作，极有可能造成机器的损坏。

通过对本教材的系统学习，使学员能够正确利用工具及材料并掌握SIEMENS贴片机的操作方法和日常维护，实现正确操作。

1.2 具体目标1.能正确识别生产工具，设备及所用材料2.了解产品生产的整体工艺流程3.了解机器的安全特征4.可以根据操作指导对机器进行正确操作5.进行自觉性维护和日常清理并保持5S二、特殊说明2.1 西门子贴片机使用注意事项1.放置供料器应保证桌面的磁条上没有任何元件和异物，检查供料器是否摆放牢固。

2.打件过程中如意外打开防护罩或按下急停，应对打过的板作100% 检查。

【表面组装技术】西门子SMT贴片机使用培训教材xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv西门子贴片机培训教材前言西门子贴片机使用的培训教材共分为五章，第一部分为贴片机操作使用部分，第二部分为飞达操作使用部分，第三部分为LC的基本操作第四部分为设备保养部分，第五部分为案例分析部分。

编者第一章基本操作第一节机器结构介绍1.1 SIPLACE 80S-20全视图①上料区1 。

②旋转头支架2。

③旋转头支架1。

④上料区3。

1.2 SIPLACE 80F4全视图①托盘上料区1。

②托盘交换装置。

③上料区2。

④IC贴片头。

⑤支撑架1。

⑥旋转头。

⑦上料区3。

1.3 开关位置图：①停止按钮。

②开始按钮。

③紧急停止按钮。

④紧急停止按钮。

⑤开始按钮。

⑥停止按钮。

⑦钥匙操作开关。

1.4 机器显示和操作部位：①监视器②电脑。

③键盘。

④主开关。

⑤前操做面板。

⑥后操作面板。

⑦指示灯。

第二节使用界面菜单介绍2.1 桌面结构①标题栏。

②菜单栏。

③工作或客户区。

④机器控制模式。

⑤状态窗口。

⑥图标条。

⑦状态行。

2.1.1 菜单行的例子：①菜单。

②菜单行。

③子菜单。

④功能键。

⑤借助功能键F1到最大F12。

2.1.2 工作区的例子：①PCB板和上料文件名。

②对子菜单选择区。

③为操作用图标（按钮）。

④为操作用选择区。

2.2.3 状态窗口的例子：①机器控制模式。

②发生的最后错误信息（红条）。

③机器状态。

④操作者的动作（绿条）。

2.1.4 警告和信息盒的例子：.警告和信息盒显示哪一个动作被机器执行和哪一个动作需要操作者。

1。

在警告和信息盒中读和确认信息。

2。

击OK按钮。

3。

执行你已经被要求执行的功能。

3：操作详细界面介绍：3.1 主视图①主视窗。

②上料表。

③错误信息。

④飞达。

⑤贴片头功能区。

⑥PCB板传输功能2（双轨道选项）。

⑦PCB板传输功能1（双轨道选项）。

Mirae 贴片基础机培训一开关机注意事项1，开机——机器主电源（MCCB）——电脑——机器；关机——机器——电脑——机器主电源（MCCB）开机：首先打开机器总电源（机器后面有MCCB 的标志），然后打开电脑开关（机器前面红色按扭）等待电脑启动完毕后，打开机器气压开关（机器左边黑色按扭），最后打开机器电源按扭（机器前方黑色按扭，在红色按扭的上方），等待机器启动完毕。

关机：先在“MR TERMIMAL”输入命令：GameOut，等到出现“successfully deleted”,完成任务结束；关闭机器开关，再关电脑……2，‘ＤＯＯＲ’按扭：当需要手动移动机器 X，Y 轴时按此按扭（灯灭），机器马达电源就关闭，可以用手推动 X，Y 轴；按扭“ＤＯＯＲ”，机器需要正常工作时按此按扭（灯亮），马达电源就打开，机器可以正常工作；‘Feeder ’按扭，为Feeder 电源的开关按扭；‘STOP’按扭，按此按扭可以让机器暂时停止生产。

3, 机器气压的设定1，在机器后面右下边红色小显示框内可以设定机器正常工作的气压。

2，P1 为机器正常工作时的最低气压，一般设定在0.3MPA左右，P2 为机器正常工作时的最低气压，一般设定在0.5MPA左右，P3和P4暂时没有使用不用设定（默认值：0.1MP）。

二机器正常工作时必须要打开的六个软件1，生产控制软件（Production）,是对机器生产进行生产控制的软件。

2，程序编辑软件（Program Editor）,是编辑贴片程序的软件。

3，机器监控软件（Mr Terminal）是对机器各个动作进行监控的软件，记录机器的每一个动作和各个错误提示。

4，电脑与机器的连接软件（HWIF，一般最小化在右下脚），电脑与机器的连接控制。

5，电脑与机器的连接服务软件（MrFTPD,一般最小化在右下脚），相当于主机，文件图形和编程用的。

6，机器参数设置软件（M Step ），对机器主要的参数设置的软件。

貼片機操作工培訓材料(二)一.YAMAYA YV112 操作程序指導1.開機操作程序:1.開啟電源後,屏幕上出現黃色了畫面,按”ESC”鍵直至畫面為綠色,紅燈亮.2.按”READY”鍵,使紅燈熄滅,機器開始歸回原點.3.當機器運作停止,綠色畫面消失時,按”ENTER”兩次.4.根據技術人員的指示,選擇所需程序.2.關機操作程序:1. 當機器內的PCB打完後,按”ESC”鍵,用”“及”“鍵把光標移到“EXIT”鍵上,按”ENTER”鍵,再重復以上動作兩次,屏幕出現紅色畫面.2. 按下緊急開關,等待幾秒,按”ENTER”.3. 關掉電源.3.安全事項:1.機器運作時應蓋上機蓋,不可將身體部分伸進機器運作範圍內.2.任何情況,只可有一個人對一臺機器進行操作,維修.3.外蓋和機器內不得放雜物.4.如出現異常情況,請按下”EMERGENCY STOP”鍵,並通知隨線工程技術人員處理,不可胡亂開機作業.如:A.送料器翹起;B.PCB翹起;C.有硬物或人身體部位進入機器.4.一般錯誤排除:1.取不到料時,機器會亮黃燈,應檢查上料情況,並調整正常或補充後按”ERROR CLEAR”或在機器操作正面按”ENTER”後按”2”開始作業.2.如上料及托盤等均正常,按”ERROR CLEAR”後黃燈還亮,應立即通知技術人員.3.機器亮紅燈時,按”READY”鍵無法排除.如未確定原因,切不要開機,應立即通知技術人員處理.4.機器蓋揭開或蓋回,按”EMERGENCY STOP”都會亮紅燈.按一下”READY”後按”2”,即可開始運行.5.如出現氣壓偏低(正常壓力:4.0~6.0kg/c㎡).而導致機器報警頻繁,應按”STOP”鍵停止運行,通知技術人員檢查供氣,待氣壓恢復正常後再按”2”運行.二.KME CM82 操作程序指導:1.開機及操作:1.開啟電源後,把開機鎖匙轉到”ON”,把料盤的氣壓開關打開.將”SERVO”制轉到”ON”,再由技術人員放入磁碟及選擇程序.2.在”MAIN MENU”上按屏幕的”AUTO RUN”,按控制屏上的”UNLOCK SW”制后2秒內按“START ”鍵,機器會自我檢查.3.自我檢查完後會出現”ADJUST WIDTH”,如需調整軌道的寬度,按”OK”進行,否則按”RETURN”令機器自動運行.2.關機:1.當最後一塊PCB進入貼裝時,在屏幕上按”CYCLE STOP”鍵.2.當屏幕改變後按”RETURN TO MAIN MENU”,“MAIN MENU”會出現.3.在屏幕左下按”POWER OFF”;4.把”SERVO”制轉至”OFF”,由隨線工程技術人員取回磁碟,並把開機鎖匙轉到”OFF”.5.關掉電源.3.上料:1.平時應留意送料器上的元件是否快用完,預先準備備用物料.2.元件用完後,機器會因取不到料而亮黃燈,應先把”SEA VO”轉至”OFF”.3.按夾住送料器的夾頭按下,取出送料器.4.消除剩下的紙帶,膠帶,把新帶照舊帶的軌道穿過送料器.留意送料器頭部的齒輪要進入新帶的小孔,並可用手推動進料.5.用手推動進料至第一個元件外露于被取位置.6.剪去多余的紙帶,膠帶及清除送料器安放位置的殘料.7.把送料器底部的頂針對准安放位置的孔,放下送料器,把夾具條反向推上夾住送料器.8.觀察其安放是否平齊,並用手把送料器向兩邊動數次,看其是否堅固.9.把”SERVO”制轉至”ON”,重新開始運行.4.安全事項:1.機器運作時應蓋上機蓋,不可將身體部分伸進機器運作範圍.2.不論任何情況下,只可一人對一臺機器進行操作或維修﹑調試.3.機器上和機器內不得放雜物.4.對機器進行手動作業時,須把”SERVO”轉至”OFF”.5.如出現異常情況應立即按”EMERGENCY STOP”鍵並通知隨線技術人員.6.生產過程中注意PCB流動是否通暢,如重板,則應停機取出重板PCB,確認OK後,方可開機.7.生產過程中,飛達被打壞,機器自動緊急停止並亮紅燈,則通知工程技術人處理,不可開機.5.一般錯誤排除:1.因錯誤而停機後,排除錯誤要重新開機,按”CONTINUE”或”UNLOCK”後2秒內按”START”鍵.2.如所有控制屏上無反應,留意”PANEL SEL”鍵上的燈是否亮.如不亮,則按”PANEL SEL”至燈亮.3.生產過程中,突亮紅燈,而你不能確定原因時,切勿開機.應立即通知工程技術人員處理.4.如供氣氣壓偏低(正常氣壓>=5kg/c㎡=0.5mpa)時不可開機.以免損壞機器部件,應通知工程技術人員檢查供氣,待氣壓恢復正常後,方可開始運作.三.YAMAHA YM66S 操作程序指導:1.開機:1.檢查啟動盤是否與機器編號相符,是否在軟驅內;2.開啟電源,機器啟動完畢後出現”EMERGENCY”畫面,同時亮”紅燈”;3.按一下機器右下方控制屏上的綠色”READY”鍵,消掉紅燈.4.按”F5”,使機器清零復位.5.通知技術人員,按”3”“ 1 ““F3”選擇程序後按下F6;6.退到主菜單,按”1”進入生產菜單畫面.7.如手動調試軌道後”OK”,即可按”RUN”鍵開始運作.2.關機”1. 進入主菜單,按”3”“1”“F4”,並按”ENTER”,將程序存入磁碟﹒2. 退出至主菜單,按下” EMERGENCY STOP”﹒3.關掉右下方紅色電源開關﹒3. 安全事項及一般錯誤排除與”YV112”機型相同.。

SIPLACE 培训教材SIPLACE Training Material目录一、课程目标 (2)1.1 总体目标 (2)1.2 具体目标 (2)二、特殊说明 (3)2.1 西门子贴片机使用注意事项 (3)三、SIEMENS 贴片机的结构 (4)3.1 SIEMENS 贴片机结构 (4)3.2 Siplaces 80S - 20 机器结构介绍 (6)3.3 Siplaces 80S - 20 贴片头介绍 (7)3.4 旋转贴片头的12个站 (8)四、SIEMENS贴片机的用户界面 (9)4.1 贴片机用户界面的组成 (9)4.2 贴片机用户界面菜单 (9)4.3 错误及信息对话框 (10)4.4 机器控制对话框 (11)4.5 选择操作等级 (11)五、SIEMENS贴片机的操作指南 (13)5.1 生产线启动 (13)5.2 操作指南 (14)5.3 SIEMENS贴片机操作明细 (19)六、SIEMENS 单项操作功能 (25)七、送料器续料及操作步骤 (26)7.1 送料器 (26)八、故障描述/掉件率查询 (32)8.1 故障描述 (32)8.2 SIEMNES 常见错误分析及解决 (34)8.3 掉件率查询 (36)九、清洁步骤及PCP参数指导 (36)一、课程目标1.1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整。

但是非正常规程操作，极有可能造成机器的损坏。

通过对本教材的系统学习，使学员能够正确利用工具及材料并掌握SIEMENS贴片机的操作方法和日常维护，实现正确操作。

1.2 具体目标1.能正确识别生产工具，设备及所用材料2.了解产品生产的整体工艺流程3.了解机器的安全特征4.可以根据操作指导对机器进行正确操作5.进行自觉性维护和日常清理并保持5S二、特殊说明2.1 西门子贴片机使用注意事项1.放置供料器应保证桌面的磁条上没有任何元件和异物，检查供料器是否摆放牢固。

2.打件过程中如意外打开防护罩或按下急停，应对打过的板作100% 检查。
