程序编辑
Feeder
（此时会只有那一个供料站变成绿色，即选择的feeder在优化时 只针对所选的机器供料站）→选择feeder(feeder list中）
程序编辑
Component
Resistor:
Coil
Diode Zener diode Capacitor
定义此元件是什么元 件？
Tantalum capacitor
Tantalum capacitor with polarity
Barcode list：用于扫描系统
新建一个此元件条形码：create→输入此元件的条形码（在 Barcode)→输入此元件条形码的有限位数
程序编辑
Feeder 封装改变时，要相应修改程序中的FEEDER类型，以适应新的元件 封装。（参见“极性培训”资料） REEL→TUBE： 先增加一个STICK FEEDER，再根据此STICK FEEDER选择其相应 的LONG MAGAZINE（长形铁管），再加上/拷贝元件，最后用新 的STICK FEEDER替代原FEEDER。此时，如果元件的包装方向改 变，应在下拉菜单Package Library中修改吸取方向。 REEL →TRAY： 1、如果此TRAY为一个新类型，应先根据TRAY的尺寸，在Line Computer中编辑此TRAY，然后将*.gf或*.be与之相连。 2、打开WPC的SETUP编辑框，先增加一个基盘（大铁盘），再用 新建功能将此元件（*.be）加到新建的基盘上。此时如出现提示 “RI data ….”，先选用下拉菜单“RI data update”的功能，对第1点 的内容进行确认，再做一次加元件的操作，即可将TRAY成功加到 基盘上。

贴片机提升等级培训教材

贴片机提升等级培训教材

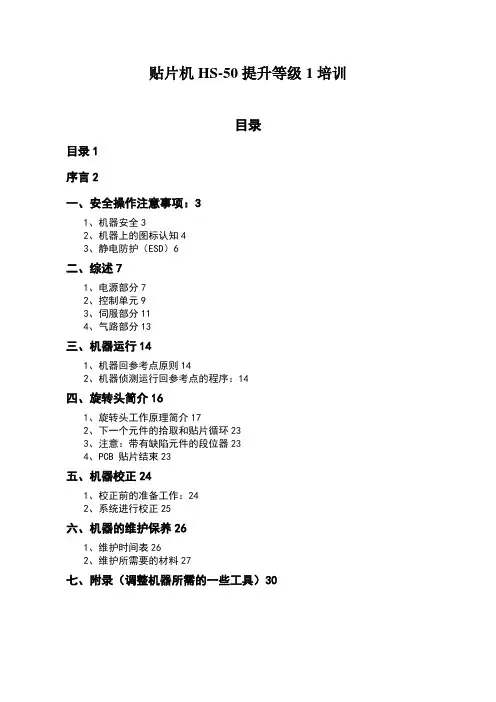

贴片机HS-50提升等级1培训目录目录1序言2一、安全操作注意事项：31、机器安全32、机器上的图标认知43、静电防护（ESD）6二、综述71、电源部分72、控制单元93、伺服部分114、气路部分13三、机器运行141、机器回参考点原则142、机器侦测运行回参考点的程序：14四、旋转头简介161、旋转头工作原理简介172、下一个元件的拾取和贴片循环233、注意：带有缺陷元件的段位器234、PCB 贴片结束23五、机器校正241、校正前的准备工作：242、系统进行校正25六、机器的维护保养261、维护时间表262、维护所需要的材料27七、附录（调整机器所需的一些工具）30序言此资料是去上海西门子公司接受培训后，根据其等级一的培训资料编写而成，在这里也要十分感谢‘WaveSolder’会员，他的资料给我很大的帮助！十分感谢！贴片机HS-50的提升等级1的培训需要我们掌握和了解的包括：1、机器部件位置和功能概述如机器电源控制箱伺服箱等；2、研究机器回参考点；3、简述旋转头操作理论及其结构；4、进行并研究机器的全套校准工作；5、设备定期维护的注意事项；当机器出现故障时能够从出现的错误提示信息或是从信号灯的亮与灭之中知道机器故障的原因，并能达到一定的动手能力，并解决问题。

当然，由于本人接触SMT才不到两年，所以认知有限，许多不完善的地方希望大家看后能多给点意见和帮助！很希望能互相交流！谢谢！一、安全操作注意事项：1、机器安全为保证操作安全必须遵守下列注意事项：1）如果不是完全熟悉机器的使用和功能切勿打开保护罩，除非软件对话框中明确说明否则在操作过程中不要打开保护罩2）转换钥匙只有经过培训的有资格人员才能将其设置为配置状态 ( I )，除非软件对话框中提示否则不要将键盘转换钥匙转到I 位置( 配置状态)3）在贴片机打开的情况下切勿将头或胳膊放到悬臂运行范围4）切勿进行哪怕很小的改动除非完全清楚这些改动对系统的总体功能所产生的影响5）贴片机必须始终由经过适当培训的人员来安装重装和维护6）只使用西门子原装备件和经过认可的附件使用其它来源的配件将影响设备安全并可能导致由此产生损坏的保修责任失效7）只有在按规定及用户/ 服务手册中的说明使用系统才能保证SMD 自动贴片系统的操作安全8）将开门钥匙放在操作面板的右下角转换钥匙放在只有有资格的人员才能够拿取的地方9）如果必须使用机器并且没有经过适当培训的人员请务必请西门子技术服务人员到场对于不正确的操作导致的任何损坏及间接损坏Siemens AG 不负责任10）机器操作人员只能执行得到适当培训完全熟悉的工作内容11）务必遵守您所在国家的所有安全规定返回首页12）不要对安全设备进行改动尤其不要绕过断路器或卸下安全设备13）如果在机器使用过程中出现特别危险的情况用户必须立即书面通知生产商以便采取相应的措施减少潜在的危险2、机器上的图标认知机器要正常运行，安全操作是十分重要的。

西门子贴片机培训手册 操作员标准技能培训教材

西门子贴片机培训手册 操作员标准技能培训教材
1
2
1.紧急停止按钮：安装在操作员触手可及的位置，用于紧急状态下的紧
急停机； 2.防护挡板：安装在机器左右两侧及PCB进/出口，防止机器在运行时
，操作员的手伸入机器内；
3.机盖：内置互锁，当需开盖时，按下暂停键，并且确保你操作的机器 “互锁”处于有效状态。
27
注意事项
图片 操作过程 危险/风险 注意事项 开机前确保：
B
Feeder保护盖
22
注意事项
1. 在生产前应用碎布清洁机器表面的灰尘,注意不能用IPA酒精擦 洗塑料机盖表面,不得在机盖上乱涂乱画,不得将任何杂物堆放 在塑料机盖上. 2. 清洁供料台上,供料器表面以及磁性轨道上散落的零件.抛料盒 内的物料检完后,应放回原处,并用螺母将其锁紧. 3. 机器运行过程, 不可将身体的任何一部分伸入机器内.任何与 机器无关的工具一律不准放入机器内.发生人身安全事故时, 应 立即按下“紧急停止”开关, 但无紧急情况不得乱按紧急开关. 4. 在每次换料时, 操作员应大概的估算此盘物料的用量,可用时 间, 如在续料时发现此物料的实际用量和可用时间有较大的差 异时, 应立即停机检查此物料供料器的步距. 装新料前面多 余的料带应用 剪刀剪断!
深圳市赛思灵科技公司操作员标准技能培训教材
SIEMENS P&P machine training manual 西门子贴片机培训手册
L&D Development Approval : Engineering Approval: Used by MBU Approval:
Name: Title: Date:
20
关机
1. 在关机前先检查机器内的PCB 是否已贴装完毕.
2. 在主画面中 "MODE" 菜单中选取 "SHUT DOWN" 项目栏, 敲 "ENTER" 键, 机器会自动关闭电脑, 当屏幕显示"it is now safe to turn off your computer" 时, 将电源关闭.

西门子贴片机-初级程序员培训共28页

西门子贴片机-初级程序员培训共28页
西门子贴片机-初级程序员培训
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
Байду номын сангаас
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭

SMT贴片机基础培训

SMT贴片机基础培训

西门子贴片机简述（七）
SIEMENS貼片机的型号及含义﹕
2. HSxx
如﹕HS50 其中HS代表HIGH SPEED 超高速機 50代表理想狀態的关键技术——各种SMD的开发与制造技术 片时元器件
产品设计——结构设计，端子形状，尺寸精度，可焊型
包装——盘带式，棒式，华夫盘，散装式 焊锡膏与无铅焊料 黏接剂/贴片胶 助焊剂 导电胶
贴装材料
表 面 组 装 技 术
基板材料：有机玻璃纤维，陶瓷板，合金板 贴装印制板 电路图形设计：图形尺寸设计，工艺型设计 锡膏精密印刷工艺 涂布工艺 装联工艺 贴装方式 贴片胶精密点涂工艺及固化工艺 纯片式元件贴装，单面或双面 SMD与通孔元件混装，单面或双面
1)、机械对中调整位臵、吸嘴旋转调整方向，这种方法能达到的精度 有限，较晚的机型已再不采用。 2)、相机识别、X/Y坐标系统调整位臵、吸嘴自旋转调整方向，相机固 定，贴片头飞行划过相机上空，进行成像识别。
SMT 贴片机简述（三）
转塔型（Turret)
一般，转塔上安装有十几到二十几个贴片头，每个贴片头上安装2~4 个真空吸嘴(较早机型)至5~6个真空吸嘴(现在机型)。由于转塔的特 点，将动作细微化，选换吸嘴、送料器移动到位、取元件、元件识 别、角度调整、工作台移动(包含位臵调整)、贴放元件等动作都可 以在同一时间周期内完成，所以实现真正意义上的高速度。目前最 快的时间周期达到0.08~0.10秒钟一片元件 此机型在速度上是优越的，适于大批量生产，但其只能用带状包装 的元件，如果是密脚、大型的集成电路(IC)，只有托盘包装，则无 法完成，因此还有赖于其它机型来共同合作。这种设备结构复杂， 造价昂贵，最新机型约在US$50万，是拱架型的三倍以上。
电路基板-----但(多)层PCB, 陶瓷,瓷釉金属板等

(Siemens)西门子贴片机培训教材

(Siemens)西门子贴片机培训教材

SIPLACE 培训教材SIPLACE Training Material目录一、课程目标 (2)1.1 总体目标 (2)1.2 具体目标 (2)二、特殊说明 (3)2.1 西门子贴片机使用注意事项 (3)三、SIEMENS 贴片机的结构 (4)3.1 SIEMENS 贴片机结构 (4)3.2 Siplaces 80S - 20 机器结构介绍 (5)3.3 Siplaces 80S - 20 贴片头介绍 (6)3.4 旋转贴片头的12个站 (7)四、SIEMENS贴片机的用户界面 (8)4.1 贴片机用户界面的组成 (8)4.2 贴片机用户界面菜单 (8)4.3 错误及信息对话框 (9)4.4 机器控制对话框 (10)4.5 选择操作等级 (10)五、SIEMENS贴片机的操作指南 (12)5.1 生产线启动 (12)5.2 操作指南 (13)5.3 SIEMENS贴片机操作明细 (17)六、SIEMENS 单项操作功能 (23)七、送料器续料及操作步骤 (24)7.1 送料器 (24)八、故障描述/掉件率查询 (29)8.1 故障描述 (29)8.2 SIEMNES 常见错误分析及解决 (31)8.3 掉件率查询 (32)九、清洁步骤及PCP参数指导 (32)一、课程目标1.1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整。

但是非正常规程操作，极有可能造成机器的损坏。

通过对本教材的系统学习，使学员能够正确利用工具及材料并掌握SIEMENS贴片机的操作方法和日常维护，实现正确操作。

1.2 具体目标1.能正确识别生产工具，设备及所用材料2.了解产品生产的整体工艺流程3.了解机器的安全特征4.可以根据操作指导对机器进行正确操作5.进行自觉性维护和日常清理并保持5S二、特殊说明2.1 西门子贴片机使用注意事项1.放置供料器应保证桌面的磁条上没有任何元件和异物，检查供料器是否摆放牢固。

2.打件过程中如意外打开防护罩或按下急停，应对打过的板作100% 检查。

HS50等级1培训

HS50等级1培训

HS50等级1培训目录目录 (1)序言 (2)一、安全操作注意事项： (3)1、机器安全 (3)2、机器上的图标认知 (4)3、静电防护（ESD） (6)二、综述 (7)1、电源部分 (7)2、操纵单元 (9)3、伺服部分 (11)4、气路部分 (13)三、机器运行 (14)1、机器回参考点原则 (14)2、机器侦测运行回参考点的程序： (14)四、旋转头简介 (16)1、旋转头工作原理简介 (17)2、下一个元件的拾取与贴片循环 (23)3、注意：带有缺陷元件的段位器 (23)4、PCB 贴片结束 (23)五、机器校正 (24)1、校正前的准备工作： (24)2、系统进行校正 (25)六、机器的保护保养 (26)1、保护时间表 (26)2、保护所需要的材料 (27)七、附录（调整机器所需的一些工具） (30)序言此资料是去上海西门子公司同意培训后，根据其等级一的培训资料编写而成，在这里也要十分感谢‘WaveSolder’会员，他的资料给我很大的帮助！十分感谢！贴片机HS-50的提升等级1的培训需要我们掌握与熟悉的包含：1、机器部件位置与功能概述如机器电源操纵箱伺服箱等；2、研究机器回参考点；3、简述旋转头操作理论及其结构；4、进行并研究机器的全套校准工作；5、设备定期保护的注意事项；当机器出现故障时能够从出现的错误提示信息或者是从信号灯的亮与灭之中明白机器故障的原因，并能达到一定的动手能力，并解决问题。

当然，由于本人接触SMT才不到两年，因此认知有限，许多不完善的地方希望大家看后能多给点意见与帮助！很希望能互相交流！谢谢！一、安全操作注意事项：1、机器安全为保证操作安全务必遵守下列注意事项：1）假如不是完全熟悉机器的使用与功能切勿打开保护罩，除非软件对话框中明确说明否则在操作过程中不要打开保护罩2）转换钥匙只有通过培训的有资格人员才能将其设置为配置状态 ( I )，除非软件对话框中提示否则不要将键盘转换钥匙转到I 位置( 配置状态)3）在贴片机打开的情况下切勿将头或者胳膊放到悬臂运行范围4）切勿进行哪怕很小的改动除非完全清晰这些改动对系统的总体功能所产生的影响5）贴片机务必始终由通过适当培训的人员来安装重装与保护6）只使用西门子原装备件与通过认可的附件使用其它来源的配件将影响设备安全并可能导致由此产生损坏的保修责任失效7）只有在按规定及用户/ 服务手册中的说明使用系统才能保证SMD 自动贴片系统的操作安全8）将开门钥匙放在操作面板的右下角转换钥匙放在只有有资格的人员才能够拿取的地方9）假如务必使用机器同时没有通过适当培训的人员请务必请西门子技术服务人员到场关于不正确的操作导致的任何损坏及间接损坏Siemens AG 不负责任10）机器操作人员只能执行得到适当培训完全熟悉的工作内容11）务必遵守您所在国家的所有安全规定返回首页12）不要对安全设备进行改动特别不要绕过断路器或者卸下安全设备13）假如在机器使用过程中出现特别危险的情况用户务必立即书面通知生产商以便采取相应的措施减少潜在的危险2、机器上的图标认知机器要正常运行，安全操作是十分重要的。

(Siemens)西门子贴片机培训教材

(Siemens)西门子贴片机培训教材

SIPLACE 培训教材SIPLACE Training Material目录一、课程目标 (2)1.1 总体目标 (2)1.2 具体目标 (2)二、特殊说明 (3)2.1 西门子贴片机使用注意事项 (3)三、SIEMENS 贴片机的结构 (4)3.1 SIEMENS 贴片机结构 (4)3.2 Siplaces 80S - 20 机器结构介绍 (6)3.3 Siplaces 80S - 20 贴片头介绍 (7)3.4 旋转贴片头的12个站 (8)四、SIEMENS贴片机的用户界面 (9)4.1 贴片机用户界面的组成 (9)4.2 贴片机用户界面菜单 (9)4.3 错误及信息对话框 (10)4.4 机器控制对话框 (11)4.5 选择操作等级 (11)五、SIEMENS贴片机的操作指南 (13)5.1 生产线启动 (13)5.2 操作指南 (14)5.3 SIEMENS贴片机操作明细 (19)六、SIEMENS 单项操作功能 (25)七、送料器续料及操作步骤 (26)7.1 送料器 (26)八、故障描述/掉件率查询 (32)8.1 故障描述 (32)8.2 SIEMNES 常见错误分析及解决 (34)8.3 掉件率查询 (35)九、清洁步骤及PCP参数指导 (36)一、课程目标1.1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整。

但是非正常规程操作，极有可能造成机器的损坏。

通过对本教材的系统学习，使学员能够正确利用工具及材料并掌握SIEMENS贴片机的操作方法和日常维护，实现正确操作。

1.2 具体目标1.能正确识别生产工具，设备及所用材料2.了解产品生产的整体工艺流程3.了解机器的安全特征4.可以根据操作指导对机器进行正确操作5.进行自觉性维护和日常清理并保持5S二、特殊说明2.1 西门子贴片机使用注意事项1.放置供料器应保证桌面的磁条上没有任何元件和异物，检查供料器是否摆放牢固。

2.打件过程中如意外打开防护罩或按下急停，应对打过的板作100% 检查。

siemens HS50培训资料_2

siemens HS50培训资料_2

HS50培训资料一.目的: 让设备技术人员能对西门子的贴片机的结构和原理有更深的了解,更加熟练和快捷的解决生产中所产生的问题.二.范围:适用于设备部所有项目的技术人员.三.操作培训内容:1.HS50高速贴片机的简介:A. 这是一种高速和高精度的贴片机,共有四个gantry, 分为两个贴片区,每个gantry有一个RV head, 每个RV head 的理想贴装点数是12500pcs/h, 所以HS50每小时的理想贴装点数是50000pcs.B. 在生产中每次去识别PCB的基准点的gantry 是2/4区.C.HS50的Camera的直径为24mm, 它的贴装范围是:最小元件0201 (0.6mm*0.3mm)最大元件 18.7mm*18.7mm.D.HS50贴装PCB的尺寸为: 最小 50mm*50mm (长*宽) 最大 368mm*460 (长*宽) PCB的厚度范围为: 0.5mm—4.5mm.E.HS50的贴装精度为: +/-3um, 当X/Y轴运行到坐标位置+/-3um的时候,就会给出一个到位信号,它的信号是通过解码器(Encoder)来反馈和处理的.F.HS50的工作电压分为AC110V/220V两种, 工作气压为: 5.5bar以上.2.HS50 的基本结构和原理:A.西门子生产线的网络由 LC(line compouter); SC(station computer);MC(machine controller)组成, 其中SC和MC 在贴片机内部,这三者之间用一跟同轴电缆连接,电缆两端用50欧姆的终端电阻连接.B.HS50的控制箱为数字电路原理控制,伺服驱动箱为模拟电路原理控制.它的轴控制卡是数字控制,模拟输出,更换轴控制卡是不需要调校;而伺服卡是模拟控制,所以当你更换伺服卡时在原则上是必须要进行调校的.C.HS50的信号流程如下:D.气源部分: 当气压过低时,气压感应器会立即反馈一个信号给SC,告诉操作人员此时气压过低,如果在十分钟之内不能解决,必须立即关机,否则可能会导致气压部分的感应器或电磁阀烧毁.气压电磁阀的供电电压为二十四伏,由轴控箱内的二十四伏电源卡供给.E.传送PCB控制部分: 当与贴片机连接的Conveyor给出有板信号给贴片机时,贴片机的输入端传送带开始工作,把PCB传送到输入端的感应器,然后在传输到贴片区的感应器处,当感应器感应到PCB时,Conveyor的速度由高变为低,实现实着陆,此时工作台上升, 在工作台上升时,负责升降的马达的解码器开始通过识别马达轮上的铝条部分,当解码器识别到铝条边与黑色边交界处时,会给出一个到位信号给马达,此时马达会刹车停止. 在拆装工作台下马达的电源线时,应切记用手按住电源插头的底部,以防止损坏电源插头.传送PCB到下一个传输带所需要的信号包括:1. 请求信号2. 允许过板信号3. 到板信号4. 有板信号F.自动更换吸嘴部分: 它的控制原理为: 进气电磁阀气动电机吸嘴盒, 此装置工作时所需的气压压力为5bar, 且可以通过进气阀来调节气压压力.G.切刀部分: 切刀是通过两个气缸来实现控制的, 它的左右两个气缸的进气管接插方式不同,左边气管的接插方式为交叉式,切刀的背刃是双边刃,所以切刀的两边是可以对调过来使用的, 它通过调节气缸上的感应器来调节切刀动作的行程.切刀的信号连接是用CAN BUS(总线控制模式来实施的,用跳线来区分.在SITEST内可以读出切刀的\控制板的版本,以此来判断切刀控制是否OK.H.供料器工作台(简称料车)部分: HS50的料车电源与其他机型不同,因为它的电源是主机供给的,当机器每完成一个吸料循环时,它会供给切刀一个切料带的信号,此时切刀就会动作一次.所以料车有问题时,也有可能是切刀有问题造成的.料车的EPROM版本与机器内Software版本不一致时,可以进入SITEST内手动设置和装载料车EPROM的版本.I.RV Head(旋转头)部分:a. HS50的旋转头有十二个Segment,共装有十二个Sleeve,主要是用来执行吸取/识别/贴装元件动作的.它在正常情况下的贴装过程如下: 取料真空值检查旋转元件到指定贴片角度元件照相识别检查贴片角度贴片在这个过程中有任何一项如果不能通过,则会执行抛料动作再重新开始.b. 真空气路部分: 分为大小两路真空, 大的一路是用来提供在吸取元件后保持吸嘴上的元件时所需的真空,小的一路是用来提供吸取元件时所需的真空 ,这两个真空回路都是通过同一个真空发生器来执行的,通过真空测试板来测试这两个回路的真空值,这两路真空通过分配器将气压分配至各个转换气阀(既Plunger valve assy), 再通过吸取驱动马达(placement valve driver)和抛弃驱动马达(reject valve driver)来驱动活塞(plunger)来打开和关闭吸嘴吸取/贴装/抛弃元件所需要的气压.c. 头板: 主要是用来处理光栅尺信号,转换电机电压,处理真空测试板所反馈的信号的.头板的信号反馈和控制是通过Can Bus来实现,所以每个贴片区的头板信号是通过跳线来区分的.d. 角度控制马达(Dp Motor):主要是用来通过旋转Sleeve的角度来达到贴装元件所要求的角度的.它自带一个30V的测速电机来检测自身的旋转速度, 在它完成旋转角度后,会通过角度旋转扫描器(DP Scanner)来检测它旋转的角度是否正确.角度旋转扫描器与Sleeve光栅尺表面的间距为1.5mm+/-0.1mm.e. 元件识别照相和PCB识别照相机(Component Camera/PCB Camera): 元件识别照相机(简称CC)是根据程序内的元件库来识别元件的尺寸外形,以此找出元件的贴装中心点,它共有三种灯光控制,分别为: Plane Middle Steep, 我们可以通过调节这三种光来使CC识别元件时能达到一个好的效果;PCB识别照相机(简称PC)是根据程序内的基准点资料来识别PCB的基准点,算出PCB的准确位置,让元件贴装的位置更加精确,它的照明和照相是分开的,照明有CANBus来控制,照相由ICOS(图形处理卡)卡来控制.CC与PC的所有图形处理都要经过ICOS卡来处理,HS50共有两张ICOS卡,分别处理两个贴装区的元件识别和PCB识别所产生的图像,并提供相关的资料给MC和SC.f. Z轴控制部分: Z轴是通过Z轴马达工作传动Z轴滑轨来执行Segment上下的取料动作的,它通过上限和下限的感应器来反馈Z轴的行程,即我们所说的Top/Bottom Sensor.-> Fast CAN-Bus(500kBit/s)Units controlled by CAN Bus controller head boardSlow CAN Bus (125KBit/s)Z-axis bottom sensor 1.3mmValve driver mechanical position 0.2mmfeeler gauge 0,4 mmdistance with the aid of the 5/10 gauge 0.5mmAssembly race wayAssembly race star motorZ-axis upper 0.4mmUse0.01mm,0.02mm,0.03m m feeler gauge真空发生器原理：5个进气管，两个出气管（真空发生器里有两个喷嘴），小的透明管叫 pick up气路，供给segment 1位置；大的透明管叫holding气路，通过真空分配器供给2~12号位置。

(Siemens)西门子贴片机培训教案资料

(Siemens)西门子贴片机培训教案资料

SIPLACE 培训教材SIPLACE Training Material目录一、课程目标 (2)1.1 总体目标 (2)1.2 具体目标 (2)二、特殊说明 (3)2.1 西门子贴片机使用注意事项 (3)三、SIEMENS 贴片机的结构 (4)3.1 SIEMENS 贴片机结构 (4)3.2 Siplaces 80S - 20 机器结构介绍 (6)3.3 Siplaces 80S - 20 贴片头介绍 (7)3.4 旋转贴片头的12个站 (8)四、SIEMENS贴片机的用户界面 (9)4.1 贴片机用户界面的组成 (9)4.2 贴片机用户界面菜单 (10)4.3 错误及信息对话框 (10)4.4 机器控制对话框 (11)4.5 选择操作等级 (11)五、SIEMENS贴片机的操作指南 (13)5.1 生产线启动 (13)5.2 操作指南 (14)5.3 SIEMENS贴片机操作明细 (19)六、SIEMENS 单项操作功能 (26)七、送料器续料及操作步骤 (27)7.1 送料器 (27)八、故障描述/掉件率查询 (33)8.1 故障描述 (33)8.2 SIEMNES 常见错误分析及解决 (35)8.3 掉件率查询 (37)九、清洁步骤及PCP参数指导 (38)一、课程目标1.1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整。

但是非正常规程操作，极有可能造成机器的损坏。

通过对本教材的系统学习，使学员能够正确利用工具及材料并掌握SIEMENS贴片机的操作方法和日常维护，实现正确操作。

1.2 具体目标1.能正确识别生产工具，设备及所用材料2.了解产品生产的整体工艺流程3.了解机器的安全特征4.可以根据操作指导对机器进行正确操作5.进行自觉性维护和日常清理并保持5S二、特殊说明2.1 西门子贴片机使用注意事项1.放置供料器应保证桌面的磁条上没有任何元件和异物，检查供料器是否摆放牢固。

2.打件过程中如意外打开防护罩或按下急停，应对打过的板作100% 检查。

西门子贴片机Siplace D系列培训资料2

西门子贴片机Siplace D系列培训资料2

DIP Switch TSP301 D4,D3- machine
12345678 ON
Description: HF/HF3, X, D3-machine
- The DIP switch 1and 2, set the hardware ID „6“ for the conveyor on this machine
123456 ON
DIP Switch TSP201 D2- Machine Dual conveyor
123456 ON
Datum 4/2007 Version 3.1
Siplace D-Serie
3
2.B Einstellungen TSP 301
Automation and Drives
SIPLACE Campus
- DIP switch 3 was the clamping sensor active/deactivated (not used), should be always OFF.
- DIP switch 4 to 8 are not used.
DIP Switch TSP301 HF/HF3, X,D3machine
Dual conveyor
Note:
Dual conveyor „Standard“ max. width 2x 216mm
For the option „extra width
you have to remove the clamping ring on the fixed conveyor rail
1
PCB 242 mm Track 1
3. Conveyor options
Datum 4/2007 Version 3.1

精编【表面组装技术】西门子SMT贴片机使用培训教材

精编【表面组装技术】西门子SMT贴片机使用培训教材

【表面组装技术】西门子SMT贴片机使用培训教材xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv西门子贴片机培训教材前言西门子贴片机使用的培训教材共分为五章，第一部分为贴片机操作使用部分，第二部分为飞达操作使用部分，第三部分为LC的基本操作第四部分为设备保养部分，第五部分为案例分析部分。

编者第一章基本操作第一节机器结构介绍1.1 SIPLACE 80S-20全视图①上料区1 。

②旋转头支架2。

③旋转头支架1。

④上料区3。

1.2 SIPLACE 80F4全视图①托盘上料区1。

②托盘交换装置。

③上料区2。

④IC贴片头。

⑤支撑架1。

⑥旋转头。

⑦上料区3。

1.3 开关位置图：①停止按钮。

②开始按钮。

③紧急停止按钮。

④紧急停止按钮。

⑤开始按钮。

⑥停止按钮。

⑦钥匙操作开关。

1.4 机器显示和操作部位：①监视器②电脑。

③键盘。

④主开关。

⑤前操做面板。

⑥后操作面板。

⑦指示灯。

第二节使用界面菜单介绍2.1 桌面结构①标题栏。

②菜单栏。

③工作或客户区。

④机器控制模式。

⑤状态窗口。

⑥图标条。

⑦状态行。

2.1.1 菜单行的例子：①菜单。

②菜单行。

③子菜单。

④功能键。

⑤借助功能键F1到最大F12。

2.1.2 工作区的例子：①PCB板和上料文件名。

②对子菜单选择区。

③为操作用图标（按钮）。

④为操作用选择区。

2.2.3 状态窗口的例子：①机器控制模式。

②发生的最后错误信息（红条）。

③机器状态。

④操作者的动作（绿条）。

2.1.4 警告和信息盒的例子：.警告和信息盒显示哪一个动作被机器执行和哪一个动作需要操作者。

1。

在警告和信息盒中读和确认信息。

2。

击OK按钮。

3。

执行你已经被要求执行的功能。

3：操作详细界面介绍：3.1 主视图①主视窗。

②上料表。

③错误信息。

④飞达。

⑤贴片头功能区。

⑥PCB板传输功能2（双轨道选项）。

⑦PCB板传输功能1（双轨道选项）。

SIEMENS贴片机培训资料

SIEMENS贴片机培训资料

•印刷电路板 •输送器
SIPLACE 80 F4的元件
•x •y
•悬臂
•收集与贴片 •拾取与贴片
•压缩空气接口
•WPC
贴片机系统的警告标志
贴片机系统的警告标志
•警告！
• •所有带有此标志的元部 •件都带电，即使切断总
•电源也是如此。
•危险 •
••
••该50系/6统0• 具Hz有p3o×w2e0•r4sVu（•ppx•Ul2yS.0型P4•）aVr、t(sU3oSוf•tvh4e0er0ssViyo或snt3)e,×m•3•4tx•h640eV0re0±•foV1r0•eo%sr、t3i•l5lx•0c/4a66r0r赫0••ypV兹ot?的e1n供0t•ia电%lly,电•le源thal
•SIPLACE 80 S-20
•收集与贴片 •0402至PLCC44，SO32，DRAM
•20,000元件/小时
•+/- 90 μm
•单向输送器： •50×50mm至460×460mm •双向输送器： •50×50mm至460×216.5mm
•8mm带至80（120） •交换料台 •带送料器 •散料送料器 •振动条形送料器
人员操作；
• — 装在设备内、外的预防性装置必须完好无损。不得将安全
•
开关旁路，不得拆卸任何安全装置。
• 如果在设备运行时发现任何故障，操作人员必须以书面形式 向制造商报告，以便采取相应的改进措施。
贴片机系统的警告标志
•7
•当心-压碎危险 •强磁场！强磁引力
•不要将铁、钢或镍质物体靠近！ •不得把磁性面放在铁表面上！ •使用心脏起博器的人禁止操作！ •不得靠近磁性数据载体、支票卡、信用卡，等等。 •手表不要靠近！

西门子贴片机培训手册 操作员标准技能培训教材

西门子贴片机培训手册 操作员标准技能培训教材

散料盒
12
机器介绍
机器里面安全图标的介绍
强磁
不可将金属 物品放在机 器里
不可将磁卡 放在机器里
戴有心脏 起博器的 人不允许 操作此机 器
13
贴片过程概述
1.完成丝印操作的板通过传送带送至贴片机. 2.贴片机由软件,计算机鼠标与监控器来控制.生 产线可能用到一台或几台贴片机来组装PCB. 零件用供料器装上贴片机. 3.贴片机按照正确的方向,极性与装贴位置把不同 大小的SMT零件组装到PCB上.
14
日保养
用无尘布清 洁机器表面
用无尘清洁 机器表面 清空各区的 废料盒
清扫地上 的散料带
清空各区的 抛料盒
15
日保养
清洁FEEDER压盖的灰尘
16
开机步骤
1. 在开机前必须先检查供料器及供料器平台上有无杂物, 是否可 正常运转, 是否稳定的装在相应的站位轨道上. 2. 所有在机器上使用的供料器的前压盖是否扣好,供料器上的保 护盖有无盖好!
使用剪刀或剪前钳注意安全
接料
利器伤害
28
注意事项
图片 操作过程
机器内部清洁
危险/风险
磁铁强磁导致的伤 害
注意事项
1、做机器内部清洁时，不得随 身携带金属物品，不得使用金 属工具接近磁铁。 2、不得使用易燃溶剂清洗机器 表面或内部。
N/A
处理贴片 头不吸料 等需打开 保护盖才 能处理的 异常情况
机器盖压伤/机 器伤害
1
2
1.紧急停止按钮：安装在操作员触手可及的位置，用于紧急状态下的紧
急停机； 2.防护挡板：安装在机器左右两侧及PCB进/出口，防止机器在运行时
，操作员的手伸入机器内；
3.机盖：内置互锁，当需开盖时，按下暂停键，并且确保你操作的机器 “互锁”处于有效状态。

(Siemens)西门子贴片机培训教材

(Siemens)西门子贴片机培训教材

SIPLACE 培训教材SIPLACE Training Material目录一、课程目标 (2)1。

1 总体目标 (2)1。

2 具体目标 (2)二、特殊说明 (3)2.1 西门子贴片机使用注意事项 (3)三、SIEMENS 贴片机的结构 (4)3.1 SIEMENS 贴片机结构 (4)3。

2 Siplaces 80S — 20 机器结构介绍 (6)3。

3 Siplaces 80S - 20 贴片头介绍 (7)3.4 旋转贴片头的12个站 (8)四、SIEMENS贴片机的用户界面 (9)4。

1 贴片机用户界面的组成 (9)4.2 贴片机用户界面菜单 (10)4。

3 错误及信息对话框 (10)4.4 机器控制对话框 (11)4.5 选择操作等级 (11)五、SIEMENS贴片机的操作指南 (13)5.1 生产线启动 (13)5.2 操作指南 (14)5.3 SIEMENS贴片机操作明细 (19)六、SIEMENS 单项操作功能 (26)七、送料器续料及操作步骤 (27)7.1 送料器 (27)八、故障描述/掉件率查询 (33)8.1 故障描述 (33)8。

2 SIEMNES 常见错误分析及解决 (35)8。

3 掉件率查询 (37)九、清洁步骤及PCP参数指导 (38)一、课程目标1。

1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整.但是非正常规程操作，极有可能造成机器的损坏。

通过对本教材的系统学习,使学员能够正确利用工具及材料并掌握SIEMENS贴片机的操作方法和日常维护,实现正确操作。

1。

2 具体目标1.能正确识别生产工具，设备及所用材料2.了解产品生产的整体工艺流程3.了解机器的安全特征4.可以根据操作指导对机器进行正确操作5.进行自觉性维护和日常清理并保持5S二、特殊说明2.1 西门子贴片机使用注意事项1.放置供料器应保证桌面的磁条上没有任何元件和异物，检查供料器是否摆放牢固.2.打件过程中如意外打开防护罩或按下急停,应对打过的板作100％检查.3.任何异常情况，应及时通知工程师解决。

(Siemens)西门子贴片机培训教材

(Siemens)西门子贴片机培训教材

SIPLACE 培训教材SIPLACE Training Material目录一、课程目标 (2)1.1 总体目标 (2)1.2 具体目标 (2)二、特殊说明 (3)2.1 西门子贴片机使用注意事项 (3)三、SIEMENS 贴片机的结构 (4)3.1 SIEMENS 贴片机结构 (4)3.2 Siplaces 80S - 20 机器结构介绍 (6)3.3 Siplaces 80S - 20 贴片头介绍 (7)3.4 旋转贴片头的12个站 (8)四、SIEMENS贴片机的用户界面 (9)4.1 贴片机用户界面的组成 (9)4.2 贴片机用户界面菜单 (9)4.3 错误及信息对话框 (10)4.4 机器控制对话框 (11)4.5 选择操作等级 (11)五、SIEMENS贴片机的操作指南 (13)5.1 生产线启动 (13)5.2 操作指南 (14)5.3 SIEMENS贴片机操作明细 (19)六、SIEMENS 单项操作功能 (25)七、送料器续料及操作步骤 (26)7.1 送料器 (26)八、故障描述/掉件率查询 (32)8.1 故障描述 (32)8.2 SIEMNES 常见错误分析及解决 (34)8.3 掉件率查询 (36)九、清洁步骤及PCP参数指导 (36)一、课程目标1.1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整。

但是非正常规程操作，极有可能造成机器的损坏。

通过对本教材的系统学习，使学员能够正确利用工具及材料并掌握SIEMENS贴片机的操作方法和日常维护，实现正确操作。

1.2 具体目标1.能正确识别生产工具，设备及所用材料2.了解产品生产的整体工艺流程3.了解机器的安全特征4.可以根据操作指导对机器进行正确操作5.进行自觉性维护和日常清理并保持5S二、特殊说明2.1 西门子贴片机使用注意事项1.放置供料器应保证桌面的磁条上没有任何元件和异物，检查供料器是否摆放牢固。

2.打件过程中如意外打开防护罩或按下急停，应对打过的板作100% 检查。

【精品】第二讲siemens贴片机hs50结构介绍

【精品】第二讲siemens贴片机hs50结构介绍

第二讲SIEMENS贴片机HS—50结构介绍序言贴片机HS-50的提升等级1的培训需要我们掌握和了解的包括：1、机器部件位置和功能概述如机器电源控制箱伺服箱等2、研究机器回参考点3、简述旋转头操作理论及其结构4、进行并研究机器的全套校准工作当机器出现故障时能够从出现的错误提示信息或是从信号灯的亮与灭之中知道机器故障的原因，并能达到一定的动手能力解决问题。

一、安全操作注意事项1、机器安全为保证操作安全必须遵守下列注意事项:1）如果不是完全熟悉机器的使用和功能切勿打开保护罩，除非软件对话框中明确说明否则在操作过程中不要打开保护罩2）转换钥匙只有经过培训的有资格人员才能将其设置为配置状态(I)，除非软件对话框中提示否则不要将键盘转换钥匙转到I位置（配置状态)3)在贴片机打开的情况下切勿将头或胳膊放到悬臂运行范围4）切勿进行哪怕很小的改动除非完全清楚这些改动对系统的总体功能所产生的影响5）贴片机必须始终由经过适当培训的人员来安装重装和维护6）只使用西门子原装备件和经过认可的附件使用其它来源的配件将影响设备安全并可能导致由此产生损坏的保修责任失效7）只有在按规定及用户/服务手册中的说明使用系统才能保证SMD自动贴片系统的操作安全8）将开门钥匙放在操作面板的右下角转换钥匙放在只有有资格的人员才能够拿取的地方9）如果必须使用机器并且没有经过适当培训的人员请务必请西门子技术服务人员到场对于不正确的操作导致的任何损坏及间接损坏SiemensAG不负责任10）机器操作人员只能执行得到适当培训完全熟悉的工作内容11）务必遵守您所在国家的所有安全规定12）不要对安全设备进行改动尤其不要绕过断路器或卸下安全设备13）如果在机器使用过程中出现特别危险的情况用户必须立即书面通知生产商以便采取相应的措施减少潜在的危险机器要正常运行，安全操作是十分重要的.由上图可以看出，在机器的醒目地方都贴有黄色的安全警示标签。

现在我们来解释一下这几个图标的含义。
