下载文档原格式
酸铜电镀工艺(一)(发布日期：2003-10-26)浏览人数：305一、特点：1、优良的光亮与整平性能，特别是在低电流部位。
2、吊镀与滚镍均可，有极好的分散性能。
3、镀层表面无麻点，外观极好。
4、沉积速度极快，节省电镀时间。
5、操作范围宽广，杂质容忍度高。
便于操作管理。
6、镀层韧性好，容易抛光，耐腐蚀性极好。
二、镀液成份及操作条件：原料及操作条件单位范围标准硫酸铜 g/l 160~220 200硫酸 g/l 60~80 65氯离子 mg/l 30~120 60210C开缸剂（34210） ml/l 4.0~6.0 5210A整平剂（34211） ml/l 0.5~0.8 0.6210B光亮剂（34212） ml/l 0.3~0.5 0.4温度℃ 20~30 25阴极电流密度 A/dm2 1~10 4阳极酸铜板，磷铜角。
与阴极面积之比：1.5:1阳极袋双层绒毛聚丙烯袋。
过滤连续循环过滤。
搅拌空气或机械搅拌。
1、注入二分之一的水于待用缸（或备用槽中），加热至40~50℃。
所用的水的氯离子含量应低于70毫克/升。
2、加入所需的硫酸铜，搅拌直至完全溶解。
3、加入2克/升活性碳粉，搅拌至少一小时。
4、用过滤泵，把溶液滤入清洁的电镀槽内。
加水到接近水位。
5、慢慢加入所需的硫酸。
此时会产生大量的热能，需强力搅拌，使温度不超过60℃。
6、把镀液冷却到25℃。
7、分析镀液氯离子含量，不足加入适量的盐酸或氯化钠，使氯离子含量达至标准。
8、按上表加入适量的添加剂搅拌均匀，在正常操作条件下，把镀液电解3~5安培小时/升，便可正式生产。
四、设备1、镀槽碳钢内衬橡胶或PVC，聚乙烯，聚丙烯等塑料。
注意槽体的绝缘和保温。
2、温度控制可用钛管冷却。
注意管道的绝缘，防止管子带电。
3、空气搅拌镀液需要平均而强烈的空气搅拌，所需气量约为15~20立方米/小时。
打气管最好离槽底50毫米，气管需钻有两排直径2~3毫米的小孔，45度角向槽底，两排小孔应相对交错，小孔间距离为80~100毫米。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载酸性电镀铜基本资料地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容酸性镀铜溶液的常见故障及处理方法氯离子含量高会影响酸性亮铜层质量酸性光亮镀铜溶液中含有适量的氯离子(30～90mg／L)能提高陵层的光亮度和平整性，还能降低镀层应力。
但不可过多，否则镀层失去光泽，光亮度下降，光亮范围狭窄，镀层还会产生树枝状的条皎，阳极发生钝化，电压明显上升，电流升不上去。
为避免过多的氯离子进入镀液，配制溶液用水必须用去离子水，瓯然配方中有少量的氯离子要求，但也无需单独加入，因为配制材料即会有少量氯离子存在，基本能满足要求。
若溶液中有过高的氯离子存在，可加入计算量的氧化亚铜予以群决。
某厂新配制的1000L酸性亮铜溶液，使用的材料除去离子水之阶，所有材料都是试剂级的，配成试镀时发现镀出样板平整性很差，也不太光亮，还见有条纹。
根据试样情况，经多方检查，无论是配制过程，还是使用材料均．无可疑之处，最后考虑到可能与氯离子含量有关。
估计氯离字含量过高的可能性不大，因为使用的材料都是试剂级的，于是吸出5L溶液，先在此小槽中镀出样板，然后加入250mg氯化钠(当时无试剂级的盐酸)约含30mg／L氯离子，然后在同样工艺条件下再镀样板，结果表面质量明显不一样。
由此可见，凡是用试剂级材料配制的光亮酸性镀铜溶液，若试镀结果质量不够理想的，有可能是氯离子浓度太低，但补充时还是先做小试为好，以免因其他原因而加入过高氯离子后引出麻烦。
用水不当引起酸性镀铜层的质量故障由水质不符合酸性光亮镀铜工艺要求而引起镀层质量或溶液遭到污染的例子很多，在此仅举一例。
某乡办电镀厂发生一起光亮酸性镀铜的槽端电压升高、电流升不上去，继续升高电压时电流虽暂时能上去，但不久又回落下来，镀层光亮区狭窄，补充光亮剂也无济于事。
酸性镀铜工艺及添加剂使用刘强高级工程师1. 前言全光亮酸性镀铜工艺参数即基础成分和操作参数严格按照电镀产品要求确定：要求最高光亮度和最高填平速度的铜酸比（五水硫酸铜与硫酸之比）最高可达到4.6，硫酸铜最高可达到230g/l，硫酸最低可达50g/l；随着对均镀能力和走位深度要求的提高，必须通过调低对最高光亮度和最高填平速度的要求，装饰性电镀铜酸比最低可降至1.8，硫酸铜最低可降至150g/l，硫酸最高可达到85g/l。
对于均镀能力和走位深度要求极高的线路板行业电镀铜，铜酸比最低可降至0.33，硫酸铜最低可降至50g/l，硫酸最高可达到150g/l。
因此全光亮酸性镀铜工艺的逻辑是：①硫酸铜与硫酸的维护方向因同离子效应限制，填平光亮和均匀走深要求重点的限制而完全相反；②要提高填平速度和出光光亮度，就要提高铜酸比和硫酸铜绝对含量，牺牲部分均镀能力和走位深度；要提高均镀能力和走位深度，就要降低铜酸比和硫酸铜绝对含量，牺牲部分填平速度和出光光亮度。
通过对铜酸比和硫酸铜含量的检测，就能知道在0.33-4.6铜酸比所处的位置，以及当前位置是填平光亮度不能满足要求还是均匀走深度不能满足要求。
当铜酸比、硫酸铜策略确定后，添加剂的抑制比策略应与铜酸比策略大方向一致以保持重点要求最佳化，局部相对抗，以防一边倒产生均匀走深或填平出光性能恶化。
镀液高低区沉积速度相对均衡。
例如对于填平出光型镀液，硫酸铜很高，硫酸很低，填平剂、开缸剂要低，光亮剂要高，当低位走深和均匀度不能满足要求时适当提高提高填平剂、开缸剂比例；对于均匀走深型镀液，硫酸铜很低，硫酸很高，填平剂、开缸剂要高，光亮剂要低，当填平出光速度不能满足要求时适当提高提高光亮剂比例；要达到良好的效果，不仅高低铜酸比充分发挥其长,更关键在于添加剂杨其长，避其短，力量均衡。
对填平出光要求低对均匀走深要求高的产品，大比例使用光亮剂，不仅浪费，而且导致低位达不到要求；对填平出光要求高对均匀走深要求低的产品，大比例使用填平剂、开缸剂导致出光填平速度慢，低位孔隙难填平，发黑发暗，高位电流范围被压缩，易起雾朦，甚至烧焦。

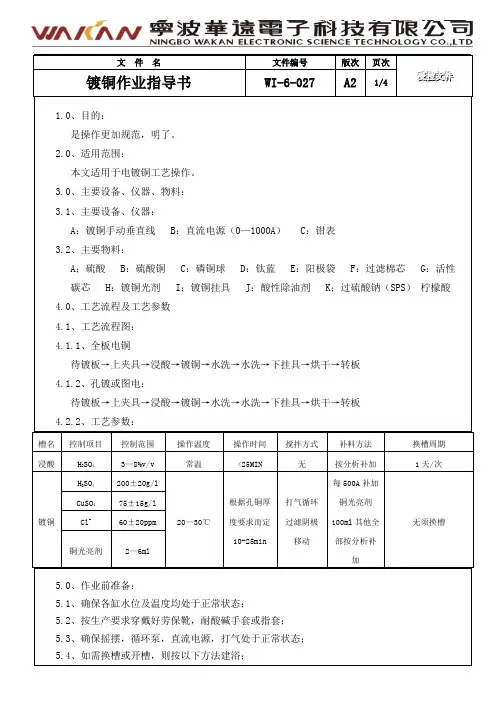

![镀铜操作业指导书[1][1]](https://uimg.taocdn.com/0c7ed8212f60ddccda38a037.webp)
实验四光亮电镀铜一、目的及要求1、熟悉电镀小试的装置和仪器设备。
2、掌握光亮镀铜溶液的配制及预镀工艺。
3、进行赫尔槽试验，分析光亮剂影响。
二、仪器、化学试剂直流电源、电炉、控温仪、赫尔槽及试片、电解铜板；硫酸铜、硫酸、镀铜光亮剂、镀镍溶液、镍阳极。
三、实验步骤1、工艺流程试片准备――酸洗――水洗――除油――水洗――浸蚀――预镀镍――（或铜锡合金）――水洗――酸性亮铜――水洗2、溶液配方及工艺条件预镀镍溶液：硫酸镍： 120～140g/L氯化钠： 7～9 g/L硼酸： 0～40 g/L无水硫酸钠： 50～80 g/L十二烷基硫酸钠： 0.01～0.02 g/LpH： 5.0～6.0温度： 30～50℃电流密度： 0.8～1.5A/dm2酸性亮铜溶液：硫酸铜： 200～220 g/L硫酸（1.84）： 60～70 g/L四氢噻唑硫酮： 5×10-4～3×10-3 g/L盐酸： 0.02～0.08 g/L十二烷基硫酸钠： 0.05～0.2 g/L温度： 10～30℃（室温）电流密度： 1～4 A/dm2搅拌：阴极移动3、用赫尔槽实验观察光亮剂对同层质量影响，记录试验情况。
五、思考问题及要求1、酸性亮铜电镀前为什么要进行预镀？预镀工艺有哪几种？2、溶液pH对铜层质量有什么影响？4、以论文形式写出光亮剂对镀层质量影响为内容的实验报告。
附录用有机玻璃板自制赫尔槽赫尔槽结构简单，制造和使用方便。
目前国内外已广泛应用于电镀实验和工厂生产的质量管理，特别是应用于光亮电镀添加剂的控制，成为电镀工作者不可缺少的工具，267ml赫尔槽尺寸如图。
材料：有机玻璃；槽深：65；厚：3-5一、目的要求掌握有机玻璃黏结技术，自制267ml赫尔槽二、药品与材料：有机玻璃板3~5mm厚钢锯、细纱布180~270#、脱脂棉。
100ml棕色试剂瓶1个三氯化烷、乙醇三、有机玻璃黏结剂配制：配方：三氯甲烷95ml乙醇1~2 ml有机玻璃碎块或碎屑5克。

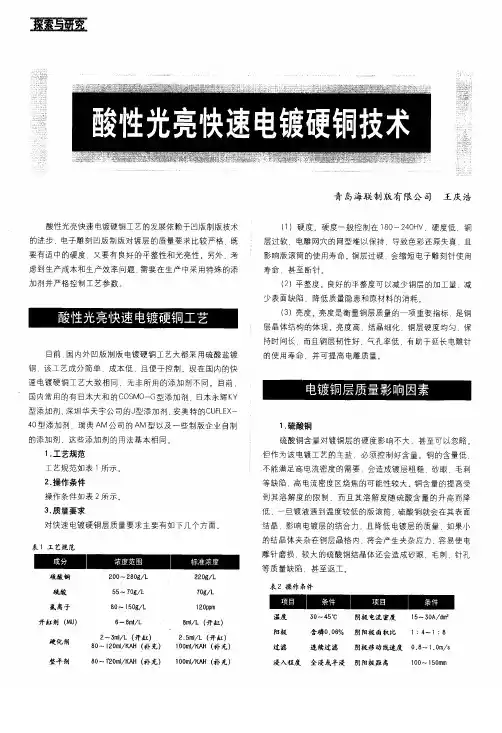

酸性光亮快速电镀硬铜工艺的发展依赖于凹版制版技术的进步．电子雕刻凹版制版对镀层的质量要求比较严格，既要有适中的硬度，又要有良好的平整性和光亮性。
另外．考虑到生产成本和生产效率问题，需要在生产中采用特殊的添加剂并严格控制工艺参数。
目前．国内外凹版制版电镀硬铜工艺大都采用硫酸盐镀铜，该工艺成分简单、成本低．且便于控制。
现在国内的快速电镀硬铜工艺大致相同，无非所用的添加剂不同。
目前，国内常用的有日本大和的ＣＯＳＭＯ—Ｇ型添加剂，日本永辉ＫＹ型添加剂、深圳华天宇公司的Ｊ型添加剂．安美特的ＣＵＦＬＥＸ一４０型添加剂、瑞典ＡＭ公司的ＡＭ型以及一些制版企业自制的添加剂，这些添加剂的用法基本相同。
１。
工艺规范工艺规范如表１所示。
２．操作条件操作条件如表２所示。
３．质量要求对快速电镀硬铜层质量要求主要有如下几个方面。
表１工艺规范硫酸铜硫酸氯离子开缸剂（ＭＵ）硬化荆整平剂２００～２８０９／ｌ＿５５－７０９／Ｌ８０～１５０９／Ｌ６～８ｍｌ／Ｌ２～３ｍｌ／Ｌ（开缸）８０～１２０ｍｌ／ＫＡＨ（补充）８０～Ｉ＂２０ｍｌ／ＫＡＨ（补充）２２０９／Ｌ７０９／Ｌ１２０ｐｐｍ８ｍｌ／Ｌ（开缸）２．５ｍｌ／Ｌ（开缸）１００ｍｌ／ＫＡＨ（补充）１００ｍｌ／ＫＡＨ（补充）青岛海联制版有限公司王庆浩（１）硬度。
硬度一般控制在１８０～２４０ＨＶ，硬度低，铜层过软．电雕网穴的网型难以保持，导致色彩还原失真，且影响版滚筒的使用寿命。
铜层过硬，会缩短电子雕刻针使用寿命，甚至断针。
（２）平整度。
良好的平整度可以减少铜层的加工量，减少表面缺陷，降低质量隐患和原材料的消耗。
（３）亮度。
亮度是衡量铜层质量的一项重要指标，是铜层晶体结构的体现。
亮度高，结晶细化，铜层硬度均匀，保持时间长，而且铜层韧性好．气孔率低，有助于延长电雕针的使用寿命，并可提高电雕质量。
１．硫酸铜硫酸铜含量对镀铜层的硬度影响不大．甚至可以忽略。
但作为该电镀工艺的主盐，必须控制好含量。
铜的含量低，不能满足高电流密度的需要，会造成镀层粗糙、砂眼、毛刺等缺陷，高电流密度区烧焦的可能性较大。
电镀铜实验报告篇一：电镀铜--原理(参考)电镀铜原理篇电镀是指利用电解的方法从一定的电解质溶液（水溶液、非水溶液或熔盐）中，在经过处理的基体金属表面沉积各种所需性能或尺寸的连续、均匀而附着沉积的一种电化学过程的总称。
电镀所获得沉积层叫电沉积层或电镀层。
镀层的分类方法：按使用目的：防护性镀层、防护装饰性镀层和功能性镀层按电化学性质分类：阳极性镀层和阴极性镀层。
阳极性镀层：凡镀层相对于基体金属的电位为负时，镀层是阳极，称阳极性镀层，如钢上的镀锌层。
阴极性镀层：镀层相对于基体金属的电位为正时，镀层呈阴极，称阴极镀层，为阻隔型镀层，如钢上的镀镍层、镀锡层等，尽可能致密。
一、电镀的基本原理及工艺1电镀的基本原理（1）电化学发应以酸性溶液镀铜为例简述电镀过程大的的电化学反应阴极反应：Cu2++ 2e = Cu2H+ + 2e = H2阳极反应：Cu - 2e = Cu2+4OH- - 4e = 2H2O+O22、电镀液组成电镀溶液有固定的成分和含量要求，使之达到一定的化学平衡，具有所要求的电化学性能。
镀液构成：电镀液由主盐，导电盐，活化剂，缓冲剂，添加剂等组成。
电解溶液按主要放电离子存在的形式，一般可分为主要以简单（单盐）形式存在和主要以络离子（复盐）形式存在的电解液两大类。
主盐在阴极上沉淀出所要求的镀层金属的盐称为主盐。
镀液主盐的含量多少，直接影响镀层的质量。
主盐的浓度过高，则镀层粗糙；主盐浓度过低，则允许的电流密度小，电流效率明显下降，影响沉积速度，还将导致其它问题。
导电盐提高溶液导电性的盐类，增强溶液导电性，提高分散能力。
缓冲剂能使溶液pH值在一定范围内维持基本恒定的物质。
电解液中活化剂阳极活化剂，能促进阳极溶解，使镀液中镍离子得到正常补充，氯化物含量过低，阳极易钝化，过高，阳极溶解过快，镀层结晶粗糙。
络合剂能与络合主盐中的金属离子形成络合物的物质称为络合剂。
添加剂为了改善镀层的性质，可在电解液中添加少量的添加剂。
硫酸铜电镀工艺介绍现代电镀网6月17日讯：（每日电镀行业最新资讯推送请关注微信公众号：现代电镀网）铜既要掩盖钢辊的缺陷，又要为下道工序——电雕展示最好的工作面。
镀铜是一个极为复杂的过程，对其控制应极为严密，稍有马虎，就需要耗费大量的时间、人力、物力来纠正所出现的问题。
（一）镀铜工艺流程金工滚筒→检验→发配滚筒→滚筒前处理→预镀镍→打磨清洗→镀铜→卸滚筒→交车磨（二）滚筒镀铜原理镀铜层呈粉红色，质柔软，具有良好的延展性。
镀铜槽中电解溶液的主要成分是硫酸（H2SO4）和硫酸铜（CuSO4²5H2O）。
铜在这种溶液中以铜离子（Cu2+）形式存在。
电解铜作为阳极，按半圆弧分布于电解溶液中，并与电源阳极相接。
滚筒横放在电解槽中，其表面有的是全部浸入电解溶液中，有的是半浸或1/3浸入电解溶液中，它与阴极相接，并以一定转速旋转。
通电后，阴阳两极发生化学反应，铜离子带有正电荷，被阴极吸引，在阴极获得电子而形成铜原子，并附着在滚筒上，完成电镀。
但事实上，由于某些原因会干扰这种反应过程，正负离子始终不会平衡，所以在实际生产中不容易制得很满意的电镀滚筒。
针对这种情况，只能尽力做到减少干扰因素，根据本公司的条件，进行各种器材、工艺的匹配，以制得满意的电镀滚筒。
（三）加强导电性管理提高铜层质量，重要的是控制好电流差，保证导电部位干净和接触良好，使电流值分布均匀，使滚筒两端和中间的铜层硬度一致。
（四）镀铜液的主要成分凹版电镀采用硫酸盐镀铜，镀液的基础成分是硫酸铜和硫酸。
硫酸铜用来供给镀液中的铜离子，硫酸则能起到防止铜盐水解、提高镀液导电能力和阴极极化的作用。
由于镀液的电流效率高（近于100%），可镀得较厚的镀层。
当然，要保证各种化学品的纯度与稳定。
镀铜液的主要成分如下：1.硫酸铜(CuSO4²5H2O)，是蓝色晶体，颗粒大小如玉米粒，应尽量无黄色，工业级可用。
根据生产条件和不同要求，硫酸铜的含量有的公司规范为200～250g/L，有的为210～230g/L，有的为180～220g/L。
第八章酸性镀铜及表面镀（涂）覆工艺第一节酸性镀铜1.概述铜镀层呈粉红色,具有良好的延展性,导电性和导热性.铜镀层在空气中极易被氧化而失去光泽.铜镀层容易活化,实践表明,在铜镀层上电沉积其它金\属能够获得良好的结构合力,因此铜可以作为很多金属电沉积的底层.镀铜在印制线路板生产中占有很重要的位置.1.1铜镀层的作用在双面或多层板的生产过程中,铜镀层的作用有两方面:作为化学沉铜的加厚镀层和作为图形电镀的底镀层.化学沉铜层一般0。
5~2微米，必须经过电镀铜后才可进行下一步加工，加厚铜是全板电镀，厚度5~8微米。
图形电镀以铜作为Sn-Pb镀层和低应力镍镀层的底层，其厚度20~25微米。
1．2对铜镀层的基本要求1）镀层均匀、细致、整平、无麻点、无针孔，有良好外观的光亮或半光亮镀层。
2）镀层厚度均匀，板面镀层厚度Ts与孔壁镀层厚度之比接近1：1。
这需要镀液有良好的分散能力和深镀能力。
3）镀层与铜基体结合牢固，在镀后和后续工序的加工过程中，不会出现起泡、起皮等现象。
4）镀层导电性好，这就要求镀层纯度要高。
5）镀层柔软性好，延伸率不低于10%，抗张强度20~50Kg/mm2,以保证在后工序波峰焊（260~2700C）和热风整平（通常2320C）时，不至于因环氧树脂基材上铜镀层的膨胀系数不同导致铜镀层产生纵向断裂（环氧树脂膨胀系数12。
8X10-5/0C，铜的膨胀系数0。
68X10-5/0C）。
1．3对镀铜液的基体要求1）有良好的分散能力和深镀能力，即使在很低的电流密度下，也能得到均匀细致的镀层，经保证印制板的板厚孔径比比较大时，仍能达到Ts:Th接近1：1。
2）电流密度范围宽，如在赫尔槽2A下，全板镀层均匀一致。
3）镀液稳定，便于维护，对杂质的容忍性高，对温度的容忍性高。
4）镀液对覆铜箔板无伤害，这就要求镀液只能是酸性镀液。
1．4镀铜液的选择镀铜液有多种类型，如氰化物型、焦磷酸盐型、氟硼酸盐型、柠檬酸盐型和硫酸盐型。
【关键字】实验电镀铜实验报告篇一：电镀铜--原理(参考)电镀铜原理篇电镀是指利用电解的方法从一定的电解质溶液（水溶液、非水溶液或熔盐）中，在经过处理的基体金属表面堆积各种所需性能或尺寸的连续、均匀而附着堆积的一种电化学过程的总称。
电镀所获得堆积层叫电堆积层或电镀层。
镀层的分类方法：按使用目的：防护性镀层、防护装饰性镀层和功能性镀层按电化学性质分类：阳极性镀层和阴极性镀层。
阳极性镀层：凡镀层相对于基体金属的电位为负时，镀层是阳极，称阳极性镀层，如钢上的镀锌层。
阴极性镀层：镀层相对于基体金属的电位为正时，镀层呈阴极，称阴极镀层，为阻隔型镀层，如钢上的镀镍层、镀锡层等，尽可能致密。
一、电镀的基本原理及工艺1电镀的基本原理（1）电化学发应以酸性溶液镀铜为例简述电镀过程大的的电化学反应阴极反应：Cu2++ 2e = Cu2H+ + 2e = H2阳极反应：Cu - 2e = Cu2+4OH-- 4e = 2H2O+O22、电镀液组成电镀溶液有固定的成分和含量要求，使之达到一定的化学平衡，具有所要求的电化学性能。
镀液构成：电镀液由主盐，导电盐，活化剂，缓冲剂，添加剂等组成。
电解溶液按主要放电离子存在的形式，一般可分为主要以简单（单盐）形式存在和主要以络离子（复盐）形式存在的电解液两大类。
主盐在阴极上沉淀出所要求的镀层金属的盐称为主盐。
镀液主盐的含量多少，直接影响镀层的质量。
主盐的浓度过高，则镀层粗糙；主盐浓度过低，则允许的电流密度小，电流效率明显下降，影响堆积速度，还将导致其它问题。
导电盐提高溶液导电性的盐类，增强溶液导电性，提高分散能力。
缓冲剂能使溶液pH值在一定范围内维持基本恒定的物质。
电解液中活化剂阳极活化剂，能促进阳极溶解，使镀液中镍离子得到正常补充，氯化物含量过低，阳极易钝化，过高，阳极溶解过快，镀层结晶粗糙。
络合剂能与络合主盐中的金属离子形成络合物的物质称为络合剂。
添加剂为了改善镀层的性质，可在电解液中添加少量的添加剂。

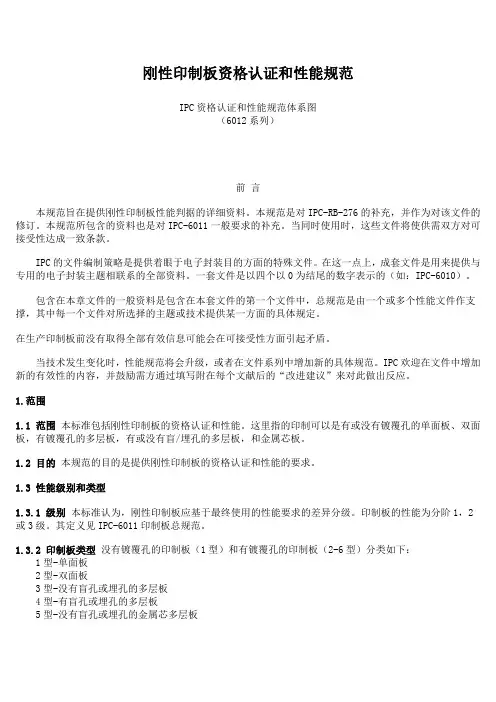

刚性印制板资格认证和性能规范IPC资格认证和性能规范体系图（6012系列）前言本规范旨在提供刚性印制板性能判据的详细资料。
本规范是对IPC-RB-276的补充，并作为对该文件的修订。
本规范所包含的资料也是对IPC-6011一般要求的补充。
当同时使用时，这些文件将使供需双方对可接受性达成一致条款。
IPC的文件编制策略是提供着眼于电子封装目的方面的特殊文件。
在这一点上，成套文件是用来提供与专用的电子封装主题相联系的全部资料。
一套文件是以四个以0为结尾的数字表示的（如：IPC-6010）。
包含在本章文件的一般资料是包含在本套文件的第一个文件中，总规范是由一个或多个性能文件作支撑，其中每一个文件对所选择的主题或技术提供某一方面的具体规定。
在生产印制板前没有取得全部有效信息可能会在可接受性方面引起矛盾。
当技术发生变化时，性能规范将会升级，或者在文件系列中增加新的具体规范。
IPC欢迎在文件中增加新的有效性的内容，并鼓励需方通过填写附在每个文献后的“改进建议”来对此做出反应。
1.范围1.1 范围本标准包括刚性印制板的资格认证和性能。
这里指的印制可以是有或没有镀覆孔的单面板、双面板，有镀覆孔的多层板，有或没有盲/埋孔的多层板，和金属芯板。
1.2 目的本规范的目的是提供刚性印制板的资格认证和性能的要求。
1.3 性能级别和类型1.3.1 级别本标准认为，刚性印制板应基于最终使用的性能要求的差异分级。
印制板的性能为分阶1，2或3级。
其定义见IPC-6011印制板总规范。
1.3.2 印制板类型没有镀覆孔的印制板（1型）和有镀覆孔的印制板（2-6型）分类如下：1型-单面板2型-双面板3型-没有盲孔或埋孔的多层板4型-有盲孔或埋孔的多层板5型-没有盲孔或埋孔的金属芯多层板6型-有盲孔或埋孔的金属芯多层板1.3.3 采购选择为了采购的目的，在采购文件中应规定性能级别。
该文件应向供应方提供足够的资料使之能够生产所订购的印制板并且使用方得到所需要的产品。
酸性电镀铜基本资料酸性电镀是金属电镀中最常见的一种方法，其中酸性电镀铜具有广泛的应用，尤其在电子、电器行业中，它是最常用的一种电镀，也是生产中必不可少的一种材料之一。
在本文中，我们将讨论关于酸性电镀铜的基本资料。
1. 什么是酸性电镀铜？酸性电镀铜是通过电解过程在铜的表面镀上一层铜。
这个过程涉及到将铜铸坯在一个电解槽中作为阳极，将电解液放在槽中，然后将铜板放置在电解槽中作为阴极。
在这个过程中，电流通过电解液，金属离子被释放，并沉积在铜板的表面。
2. 酸性电镀铜的优点酸性电镀铜在制造电子和电器方面具有许多优点，这些优点使其成为行业中的首选材料之一。
以下是酸性电镀铜的优点：- 良好的导电性能：铜本身是良好的导电性材料，因此酸性电镀铜也有相同的特性。
- 良好的可塑性：酸性电镀铜不仅具有良好的导电性，而且具有优秀的可塑性，在制造电器和电子元件时非常常用。
- 耐蚀性：酸性电镀铜的抗氧化性能非常好，不容易被腐蚀，也不容易受到氧化的影响。
3. 酸性电镀铜电解液成分酸性电镀铜的电解液通常包括铜盐、硫酸和硫酸氢钾。
钠盐也可用于电解液中。
这些成分的配比会影响电镀过程的速度和均匀度。
4. 酸性电镀铜的应用酸性电镀铜广泛应用于电子、电器、汽车电器、医疗、电信等行业。
酸性电镀铜可以用于生产PCB、板载器件、关闭器件、绕线线材、高真空管子等组件。
5. 酸性电镀铜的工艺流程酸性电镀铜的工艺流程包括以下步骤：- 表面处理：搓洗、除油、除氧。
- 浸泡镀前处理：微酸洗、活化药水处理、精洗。
- 镀铜处理：控制铜离子浓度、温度、PH值和电流密度。
- 机械抛光：通过磨光、抛光来得到光滑的表面。
- 镀后处理：包括酸洗、清洗、热退火、冷浸镀等处理方式。
6. 酸性电镀铜的缺陷尽管酸性电镀铜有许多优点，但它也存在一些缺点。
最大的缺点之一是在电镀厚度较大的情况下，不容易形成均匀的表面。
此外，它对环境的影响比较大。
结论总之，酸性电镀铜是制造电子和电器中应用最为广泛的一种材料之一。
酸性光亮铜电镀电镀镍/金电镀锡二、工艺流程：浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级→浸酸→镀锡→二级逆流漂洗逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干三、流程说明：（一）、浸酸①作用与目的：除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定；②酸浸时间不宜太长，防止板面氧化；在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面；③此处应使用C.P级硫酸；（二）、全板电镀铜：又叫一次铜，板电，Panel-plating①作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度②全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力；硫酸含量多在180克/升，多者达到240克/升；硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果；铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果；全板电镀的电流计算一般按2安/平方分米乘以板上可电镀面积，对全板电来说，以即板长dm×板宽dm×2×2A/DM2；铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统；③工艺维护：每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加；检查过滤泵是否工作正常，有无漏气现象；每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净；每周要定期分析铜缸硫酸铜（1次/周），硫酸（1次/周），氯离子（2次/周）含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料；每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极铜球，用低电流0。
配制酸性镀铜电解液1. 引言酸性镀铜电解液是一种常用的金属电镀液，适用于电子、通信、电器等行业的电镀工艺。
本文档将介绍如何配制酸性镀铜电解液。
2. 材料准备以下是配制酸性镀铜电解液所需的材料：•铜盐：通常使用硫酸铜（CuSO4）作为铜盐的来源。
•酸性稳定剂：用于调节电解液的酸碱度，增加镀铜效果的稳定性。
•导电剂：通常使用硫酸铵（NH4HSO4）作为导电剂。
3. 配制过程3.1 步骤一：准备容器首先准备一个容器，确保其干净无污染。
建议使用玻璃或塑料容器，避免使用金属容器，以免产生意外的反应。
3.2 步骤二：配制酸性溶液将适量的硫酸铜溶解于水中，按照所需浓度来确定溶液的体积。
注意，溶解硫酸铜时应缓慢加入，同时搅拌，避免溅溜和溢出。
3.3 步骤三：添加酸性稳定剂在酸性溶液中加入适量的酸性稳定剂，用于调节溶液pH值并增加镀铜效果的稳定性。
注意，酸性稳定剂的使用量应符合厂家提供的建议指导。
3.4 步骤四：添加导电剂将硫酸铵逐渐加入溶液中，同时搅拌，直至完全溶解。
硫酸铵作为导电剂，能够提高电解液的导电性能，确保电流正常流动。
3.5 步骤五：调整溶液pH值使用pH测定仪或试纸对电解液的pH值进行测定。
根据目标pH值，可以根据需要添加酸性稳定剂或碱性调节剂来调整溶液的酸碱度。
3.6 步骤六：过滤和澄清将配制好的酸性镀铜电解液进行过滤和澄清，以去除其中的悬浮颗粒和杂质。
使用滤纸或滤膜进行过滤，确保溶液的纯净度。
4. 使用方法配制好的酸性镀铜电解液可以用于金属电镀。
以下是简要的使用方法：1.将需要镀铜的物体浸入酸性镀铜电解液中。
2.控制电流密度和镀铜时间，根据要求进行镀铜操作。
3.镀铜完成后，将物体从电解液中取出，并进行澄清、清洗和干燥等后续处理。
5. 注意事项•在操作过程中，应戴上防护手套和护目镜，以免电解液对皮肤和眼睛造成刺激。
•严禁将酸性镀铜电解液与其他化学品混合，以免产生危险的化学反应。
•在使用酸性镀铜电解液时，注意控制电流密度和时间，以保证镀铜效果和工艺要求的一致性。
电镀铜工艺规范1主题内容及适用范围本规范规定了在金属零（部）件上电镀装饰和防护性铜层的通用工艺方法。
本规范适用于装饰、防护和工程用途的铜电镀层。
进行处理前前零（部）件表面状态应符合《金属零（部）件镀覆前质量控制要求》中相应规定。
本规范不适用于电铸用的铜镀层。
2引用标准HB 5034 零（组）件镀覆前质量要求HB 5037 铜镀层质量检验HB 5064 铜及铜合金钝化膜层质量检验HB 5065 铜及铜合金氧化膜层质量检验HB 5226 金属材料和零件用水基清洗剂技术条件HB 5335 电镀和化学覆盖工艺质量控制标准HB 5472 金属镀覆和化学覆盖工艺用水水质规HB/Z 5081 铜及铜合金化学钝化工艺HB/Z 5082 铜及铜合金氧化工艺3主要工艺材料电镀铜所需主要工艺材料要求见表1。
4 工艺过程1.1预镀镍；1.2清洗；1.3镀铜；1.4清洗；1.5出光；1.7钝化或氧化；1.8清洗；1.9下挂具；1.10清除保护物；1.11除氢；1.12检验；1.13油封。
2主要工序说明2.1预镀镍按电镀暗镍工艺执行（电镀暗镍工艺条件见表2）表2电镀暗镍工艺条件2.2电镀铜电镀铜工艺条件见表3表3电镀铜工艺条件2.3出光出光工作条件见表4钝化工作条件见表52.5氧化为获得防护装饰性黑色氧化膜层，铜镀层可按HB/Z 5082进行化学或电化学氧化。
5.6检验5.6.1铜镀层质量检验按HB 5037进行。
5.6.2 铜镀层钝化膜质量检验按HB 5064进行。
5.6.3铜镀层氧化膜质量检验按HB 5065进行。
6 质量控制6.1 槽液配制用水和清洗用水应符合HB 5472进行；6.2电镀车间环境、设备、仪表及工艺过程等的质量控制按HB 5335及GJB 480A进行。
7 电镀液的配制7.1根据欲配溶液体积计算好所需化学药品量，将硫酸铜用热蒸馏水（或去离子水）溶解，加入少量硫酸（化学纯或电池级，其数量约为需求量的1／10左右），以防止硫酸铜水解；7.2加入0.5ml/L～1 ml/L的双氧水（30％），加入1g/L～2g/L活性碳，搅拌半小时，静止数小时（最好过夜）；7.3过滤溶液，加入硫酸、光亮剂，搅拌均匀；7.4取样分析，经调整试镀合格后即可投入生产。
酸性镀铜溶液的常见故障及处理方法
氯离子含量高会阻碍酸性亮铜层质量
酸性光亮镀铜溶液中含有适量的氯离子(30～90mg／L)能提高陵层的光亮度和平坦性，还能降低镀层应力。
但不可过多，否则镀层失去光泽，光亮度下降，光亮范围狭窄，镀层还会产生树枝状的条皎，阳极发生钝化，电压明显上升，电流升不上去。
为幸免过多的氯离子进入镀液，配制溶液用水必须用去离子水，瓯然配方中有少量的氯离子要求，但也无需单独加入，因为配制材料即会有少量氯离子存在，差不多能满足要求。
若溶液中有过高的氯离子存在，可加入计算量的氧化亚铜予以群决。
某厂新配制的1000L酸性亮铜溶液，使用的材料除去离子水之阶，所有材料差不多上试剂级的，配成试镀时发觉镀出样板平坦性专门差，也不太光亮，还见有条纹。
依照试样情况，经多方检查，不管是配制过程，依旧使用材料均．无可疑之处，最后考虑到可能与氯离子含量有关。
可能氯
离字含量过高的可能性不大，因为使用的材料差不多上试剂级的，因此吸出5L溶液，先在此小槽中镀出样板，然后加入250mg 氯化钠(当时无试剂级的盐酸)约含30mg／L氯离子，然后在同样工艺条件下再镀样板，结果表面质量明显不一样。
由此可见，凡是用试剂级材料配制的光亮酸性镀铜溶液，若试镀结果质量不够理想的，有可能是氯离子浓度太低，但补充时依旧先做小试为好，以免因其他缘故而加入过高氯离子后引出苦恼。
用水不当引起酸性镀铜层的质量故障
由水质不符合酸性光亮镀铜工艺要求而引起镀层质量或溶液遭到污染的例子专门多，在此仅举一例。
某乡办电镀厂发生一起光亮酸性镀铜的槽端电压升高、电流升不上去，接着升高电压时电流虽临时能上去，但不久又回落下来，镀层光亮区狭窄，补充光亮剂也无济于事。
阳极上还蒙有一层灰白色的膜等质量故障。
上述现象与溶液被氯离子污染引起的相似。
据查是用水不洁所故。
原来该厂地处偏僻，靠用井水，且井水由于电镀废水未能正规治理，就地排放而被污染，长期用此井水清洗工件又难免被带入镀槽，因而出现上述质量故障，由此可见电镀用水对镀层质量阻碍专门大。
酸性亮铜上镀不上牢固镍层
有的酸性光亮镀铜溶液中含有CB型混合添加剂，有的还含有聚乙二醇，这些物质会在镀层表面形成憎水膜，憎水膜面上是难以沉上牢固镍层的。
故镀铜后尚需通过稀硫酸除膜处理，这一工序专门重要，有时因被忽略而常难以获得牢固的镍层。
光亮酸性镀铜层作仿金底层的故障
仿金镀与装饰性镀铬一样，本身无光泽，靠光亮的镀层为底层来映照。
某厂仿金镀采取酸性光亮镀铜为底层，酸性光亮镀铜尽管光亮性方面能满足这方面要求，但由于仿金属厚度相当
薄，而且存有孔隙，在大气中极有可能通过孔隙促使底层铜加速氧化，当底层铜开始；氧化时，又会从仿金镀层的孔隙中泛出来，致使仿金层变色，这一故障频频出现。
了解到上述缘故，并改用光亮镀镍代替酸性光亮镀铜之后，这一仿金属的变色现象再也未曾出现过。
酸性亮铜阳极材料的选择
酸性镀铜的阳极要选用由专业生产厂家供应的含磷阳极板，这是因为铜阳极在硫酸溶液中会产生铜粉，从而导致镀层产生毛刺、粗糙，由于电铸时还可能积成瘤子。
铜阳极的含磷以0．2％～0．4％为好，含磷量太低效果不行，易产生铜粉，含磷量太高时(高于l％)，阳极表面会出现一层厚厚的膜层，使阳极处于钝化状态还会污染溶液。
自己铸造往往满足不了这一要求，可在电镀材料供应部门选购。
为了防止铜阳极中的不溶性杂质落入镀液内而阻碍铜层质量，必须用涤纶布包扎极板。
阳极电流密度太大、或阳极板含P木适当，造成阳极氧化不完全，其反应为：
Cu-e→Cu+
镀液体中二价铜离子在阴极上完全还原为:
Cu2++e→Cu+
酸性亮铜溶液被氯离子污染
某厂有一只容积为800L的酸性光亮镀铜槽。
一段时期镀出工件的光亮度越来越差，出现白雾状，低电流密度区也不亮，使用的铜阳极表面附有一层粉末状的白色产物，电压也升不上去，只得停产，厂方为此十分着急，笔者应邀参加了上述故障的讨论。
现将已查清的故障产生缘故并处理结果简述如下。
该厂的酸性光亮镀铜液是请人配制的，使用还不到两个月，开始使用时效果专门好，镀出铜层光亮细致，电流、电压都正常，使用不到一个月后镀层的光亮逐渐变差，最后出现上述现象，再也无法使用。
在讨论会上有人提出配制溶液时十二烷基硫酸钠和光亮剂的加法不当，也有人提出配制溶液时是否忘了加氯离子，
笔者认为以上分析的缘故是不太可能的，若是溶液配制工艺有误，那么开始使用时问题即应暴露，而不是使用近一个月后才发生变化的，再则，目前所获镀层的症状也不像是上述缘故引起的，相反却专门像是溶液中氯离子含量过高所致，但氯离子从何进入槽液中呢?笔者从光亮镀铜的生产线上进行逐道的检查，查到氰化铜后的中和槽(又称活化槽)时闻到了有刺鼻的盐酸气味，经询问确是盐酸，并发觉工人操作时把工件从中和槽中取出后即在旁边的清水槽中浸一下就挂入到酸性光亮镀铜槽中去电镀。
此清水槽用pH试纸测得的pH值是4．8，可见该清水槽中氯化氢浓度是相当高的了。
从以上的所见所闻对锾铜槽中氯离子含量过高是可想而知了。
为了证实上述分析的可靠性，从光亮镀铜液中取出两烧杯溶液，将其中一只烧杯中的溶液进行除氯处理，在同样条件下两烧杯中镀出的工件进行比较，经除氯处理的一只烧杯中镀出的铜层光亮似镜，而未处理过的一只烧杯中镀出的工件表面仍有一层白雾状产物，镀层不光亮，{从以上的试验结果来看，光亮镀铜槽液被氯离子污染是无疑的了。
依照厂方要求，随后把800L的光亮镀铜溶液进行了除氯处理，恢复了正常生产，并向厂方提出了工艺上的改进措施。
亮铜溶液中氯离子用锌粉处理，步骤是：在搅拌下加入2～3g ／L锌粉，搅拌30min后再加入2～3g／L活性炭，再接着搅拌2h，静置后过滤。
处理之后需补充光亮剂。
工艺上的改进措施要求如下。
(1)中和槽(活化槽)溶液改用5％～8℅的稀硫酸代替原先用的稀盐酸。
(2)工件经中和处理后在清洗过程中要抖动和摇摆。
(3)清水槽的水要流淌，每天还应更换两次，用静水是不符合要求的。
(4)镀光亮铜前增加一道蒸馏水漂洗，以提高工件表面的净洁性。
光亮镀铜溶液经处理后三个多月生产一直正常，未曾发生过质量问题。
操作讲明：
(1)吸附用的活性炭要选优质的，劣质活性炭含有氯离子，会造成二次污染；
(2)治理方法效果显著，但必须认真、细致，不然有可能引起副作用。
