电镀铜锡合金在现代工业中,电镀技术被广泛应用于各个领域,其中电镀铜锡合金也是一种常见的技术。
电镀铜锡合金是一种通过电化学方法在材料表面制备铜锡合金涂层的过程。
它具有优良的机械性能、导电性能和耐腐蚀性能,因此被广泛用于电子、汽车和航空等领域。
首先,让我们了解一下电镀铜锡合金的制备过程。
它通常分为预处理、电解槽和后处理三个步骤。
在预处理阶段,需要对基材表面进行清洁和活化处理,以确保涂层的附着力和质量。
然后基材被放置在电解槽中,与含有铜和锡离子的电解液接触。
通过施加恒定的电流或电压,铜和锡离子将在基材表面还原,形成铜锡合金涂层。
最后,在后处理环节中,采用退火、抛光和封闭等方法来提高涂层的质量和外观。
电镀铜锡合金涂层具有许多优良的性能。
首先,由于铜和锡的特殊属性,电镀铜锡合金涂层既具有铜的导电性能,又具有锡的耐腐蚀性能。
这使得它成为电子产业中理想的导电涂层。
其次,铜锡合金的硬度和抗磨性都相对较高,这使得电镀铜锡合金涂层能够提供更长久的使用寿命。
此外,电镀铜锡合金还具有良好的耐热性和焊接性能,这使得它在汽车和航空等领域得到广泛应用。
然而,电镀铜锡合金也存在一些挑战和问题。
首先,由于铜和锡的价格相对较高,电镀铜锡合金涂层的成本也相对较高。
因此,在一些应用领域中,寻找代替材料成为一种趋势。
其次,电镀铜锡合金涂层的均匀性和致密性也是一个关键问题。
如果涂层中存在孔洞或裂纹,将会导致涂层和基材之间存在接触不良和腐蚀的风险。
为了克服这些问题,科学家们正在努力研究和改进电镀铜锡合金涂层技术。
他们致力于寻找更加环保和节能的电解液配方,以减少成本和环境影响。
同时,他们还在研究新的电镀工艺和设备,以提高涂层的均匀性和质量。
此外,一些新型的涂层技术,如物理气相沉积(PVD)和化学气相沉积(CVD)等,也被引入到电镀铜锡合金涂层的制备中,以满足不同领域的需求。
总结起来,电镀铜锡合金是一种重要的电镀技术,具有广泛的应用前景。
随着科学技术的进步和工艺的改善,电镀铜锡合金涂层将在更多领域中发挥重要作用。
铜合金表面处理工艺一、引言铜合金是一种常见的金属材料,具有良好的导电性、导热性和耐腐蚀性。
然而,由于其表面容易受到氧化、腐蚀和污染等影响,需要进行表面处理以提高其性能和延长使用寿命。
本文将介绍几种常见的铜合金表面处理工艺。
二、化学镀铜化学镀铜是一种常用的铜合金表面处理方法。
其原理是在铜合金表面通过化学反应沉积一层薄膜以增加其耐腐蚀性和导电性。
化学镀铜工艺主要包括清洗、活化、镀铜和清洗四个步骤。
首先,通过酸洗和碱洗将铜合金表面的污染物清洗干净;然后,通过活化处理提高表面的反应活性;接着,将铜离子溶液浸入铜合金表面,通过还原反应将铜离子沉积在表面形成铜层;最后,再次清洗以去除残留的化学药剂。
化学镀铜工艺简单、成本较低,可以得到均匀的铜层,适用于各种形状的铜合金。
三、电镀电镀是一种常见的表面处理方法,通过电解沉积金属薄膜在铜合金表面以改善其性能。
电镀铜的原理是将金属阳极和铜合金阴极浸入电解液中,施加电流使金属离子在阴极表面沉积形成铜层。
电镀铜工艺需要控制电流密度、温度和电解液成分等参数,以确保获得均匀、致密的铜层。
电镀铜具有较好的附着力和耐腐蚀性,适用于各种形状和尺寸的铜合金。
四、喷涂喷涂是一种简便易行的铜合金表面处理方法,通过将含有铜颗粒的喷涂剂喷洒在铜合金表面形成一层铜膜。
喷涂铜膜可以提高铜合金的耐腐蚀性和导电性,同时还可以修复已经受损的表面。
喷涂工艺简单,适用于各种复杂形状和大面积的铜合金表面。
然而,喷涂的铜层较厚,可能会影响细节的清晰度,并且涂层的附着力较弱,容易剥落。
五、化学氧化化学氧化是一种改善铜合金表面性能的常见方法,通过在铜合金表面形成氧化层来提高其耐腐蚀性和装饰性。
化学氧化工艺主要包括清洗、氧化和封闭三个步骤。
首先,通过酸洗和碱洗将铜合金表面清洗干净;然后,将铜合金浸入含有氧化剂的溶液中,在一定的温度和时间下形成氧化层;最后,通过封闭处理,使氧化层更加稳定和耐久。
化学氧化可以产生不同颜色的氧化层,使铜合金具有更多的装饰性。
纽扣镀铜合金工艺流程铜锡金一、工艺准备1.准备所需的设备和工具,包括镀液槽、电解槽、加热设备、电源、搅拌器等。
2.清洗纽扣,去除表面的油污和杂质,以确保镀层质量。
3.准备镀液,包括铜锡金合金镀液和电解液。
二、纽扣镀铜1.将准备好的纽扣放入铜锡金合金镀液槽中,确保纽扣完全浸入液体中。
2.打开电源,调节电压和电流,开始电镀过程。
通常情况下,铜锡金镀液的电压为2V至5V,电流为10A至30A。
3.在电镀过程中,使用搅拌器均匀搅拌液体,以保证纽扣表面的镀层均匀。
三、纽扣镀锡1.当纽扣表面的铜层达到一定厚度时,开始进行镀锡工艺。
将镀有铜层的纽扣放入电解槽中。
2.打开电源,调节电压和电流,开始电镀过程。
通常情况下,镀锡的电压为2V至5V,电流为10A至30A。
3.在电镀过程中,使用搅拌器均匀搅拌液体,以保证纽扣表面的锡层均匀。
四、纽扣镀金1.当纽扣表面的锡层达到一定厚度时,开始进行镀金工艺。
将镀有锡层的纽扣放入电解槽中。
2.打开电源,调节电压和电流,开始电镀过程。
通常情况下,镀金的电压为2V至5V,电流为10A至30A。
3.在电镀过程中,使用搅拌器均匀搅拌液体,以保证纽扣表面的金层均匀。
五、清洗和抛光1.将镀有金层的纽扣取出,进行清洗。
可以使用清水冲洗纽扣,去除表面的电镀液和杂质。
2.使用抛光设备对纽扣进行抛光处理,以增加其光泽和质感。
六、检测和包装1.对镀有金层的纽扣进行检测,确保其金层的光泽和质量符合要求。
2.对合格的纽扣进行包装,以便运输和销售。
以上为纽扣镀铜合金工艺流程的简要介绍。
在实际操作中,还需要根据具体情况进行调整和优化,以确保镀层质量和生产效率。
甲基磺酸盐体系电镀铅-锡-铜合金工艺
甲基磺酸盐体系电镀铅锡铜合金工艺是一种常用的电镀工艺,以下是工艺步骤:
1. 预处理:将待镀件进行清洗、脱脂、酸洗等处理,以去除表面油脂、氧化物等污染物,保证镀液能够均匀附着在基材表面。
2. 镀液配制:将甲基磺酸盐、锡盐和铜盐按一定比例混合溶解于适当的溶剂中,加入适量的添加剂调节镀液的性能,如增稠剂、缓冲剂等。
3. 镀液调整:调整镀液的温度、pH值和浓度,一般使用温度在40-60之间,pH值为2.5-3.5,铅的浓度在10-50g/L之间,锡的浓度在5-20g/L之间,铜的浓度在10-30g/L之间。
4. 电镀:将经过预处理的待镀件插入电解槽中,作为阴极,同时将铅锡铜合金板作为阳极,通过外加电压使金属离子在电解液中还原沉积在待镀件上。
5. 后处理:将电镀后的铅锡铜合金件进行清洗,去除镀液残留和表面污染物,然后进行干燥和检验,最后进行包装。
需要注意的是,甲基磺酸盐体系电镀铅锡铜合金工艺在操作过程中要注意安全防护措施,避免镀液的接触和吸入,同时要严格控制镀液的温度、pH值和浓度,
避免因不当操作导致工艺不稳定或产生废液。

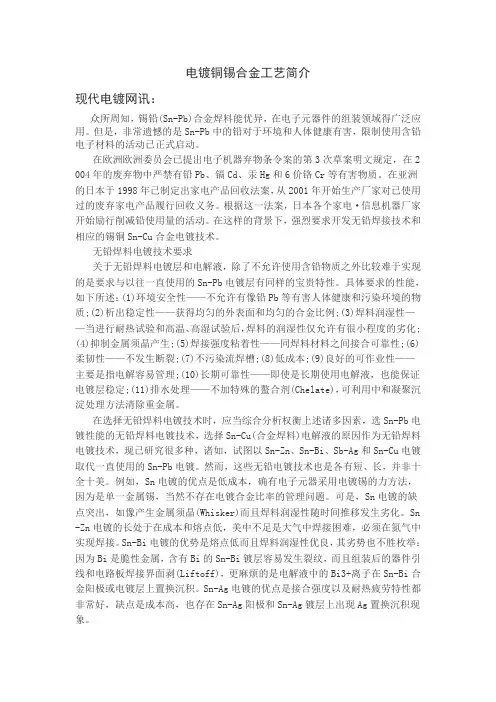

电镀铜锡合金工艺简介现代电镀网讯:众所周知,锡铅(Sn-Pb)合金焊料能优异,在电子元器件的组装领域得广泛应用。
但是,非常遗憾的是Sn-Pb中的铅对于环境和人体健康有害,限制使用含铅电子材料的活动已正式启动。
在欧洲欧洲委员会已提出电子机器弃物条令案的第3次草案明文规定,在2 004年的废弃物中严禁有铅Pb、镉Cd、汞Hg和6价铬Cr等有害物质。
在亚洲的日本于1998年已制定出家电产品回收法案,从2001年开始生产厂家对已使用过的废弃家电产品履行回收义务。
根据这一法案,日本各个家电·信息机器厂家开始励行削减铅使用量的活动。
在这样的背景下,强烈要求开发无铅焊接技术和相应的锡铜Sn-Cu合金电镀技术。
无铅焊料电镀技术要求关于无铅焊料电镀层和电解液,除了不允许使用含铅物质之外比较难于实现的是要求与以往一直使用的Sn-Pb电镀层有同样的宝贵特性。
具体要求的性能,如下所述:(1)环境安全性——不允许有像铅Pb等有害人体健康和污染环境的物质;(2)析出稳定性——获得均匀的外表面和均匀的合金比例;(3)焊料润湿性——当进行耐热试验和高温、高湿试验后,焊料的润湿性仅允许有很小程度的劣化;(4)抑制金属须晶产生;(5)焊接强度粘着性——同焊料材料之间接合可靠性;(6)柔韧性——不发生断裂;(7)不污染流焊槽;(8)低成本;(9)良好的可作业性——主要是指电解容易管理;(10)长期可靠性——即使是长期使用电解液,也能保证电镀层稳定;(11)排水处理——不加特殊的螯合剂(Chelate),可利用中和凝聚沉淀处理方法清除重金属。
在选择无铅焊料电镀技术时,应当综合分析权衡上述诸多因素,选Sn-Pb电镀性能的无铅焊料电镀技术,选择Sn-Cu(合金焊料)电解液的原因作为无铅焊料电镀技术,现已研究很多种,诸如,试图以Sn-Zn、Sn-Bi、Sb-Ag和Sn-Cu电镀取代一直使用的Sn-Pb电镀。
然而,这些无铅电镀技术也是各有短、长,并非十全十美。

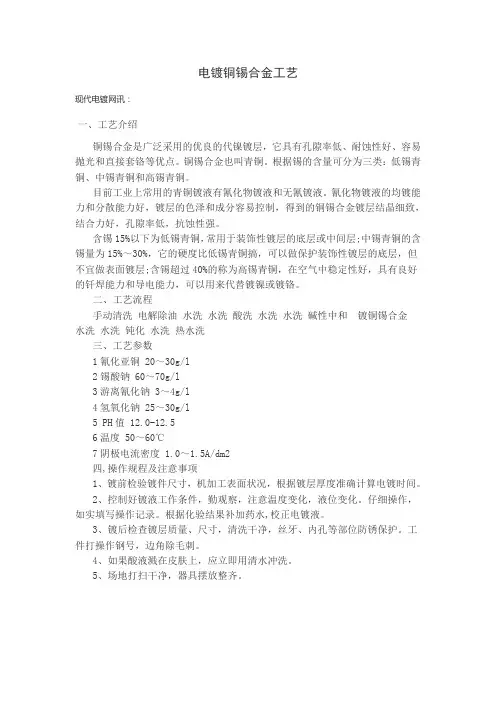

电镀铜锡合金工艺
现代电镀网讯:
一、工艺介绍
铜锡合金是广泛采用的优良的代镍镀层,它具有孔隙率低、耐蚀性好、容易抛光和直接套铬等优点。
铜锡合金也叫青铜。
根据锡的含量可分为三类:低锡青铜、中锡青铜和高锡青铜。
目前工业上常用的青铜镀液有氰化物镀液和无氰镀液。
氰化物镀液的均镀能力和分散能力好,镀层的色泽和成分容易控制,得到的铜锡合金镀层结晶细致,结合力好,孔隙率低,抗蚀性强。
含锡15%以下为低锡青铜,常用于装饰性镀层的底层或中间层;中锡青铜的含锡量为15%~30%,它的硬度比低锡青铜搞,可以做保护装饰性镀层的底层,但不宜做表面镀层;含锡超过40%的称为高锡青铜,在空气中稳定性好,具有良好的钎焊能力和导电能力,可以用来代替镀镍或镀铬。
二、工艺流程
手动清洗电解除油水洗水洗酸洗水洗水洗碱性中和镀铜锡合金
水洗水洗钝化水洗热水洗
三、工艺参数
1氰化亚铜 20~30g/l
2锡酸钠 60~70g/l
3游离氰化钠 3~4g/l
4氢氧化钠 25~30g/l
5 PH值 12.0-12.5
6温度 50~60℃
7阴极电流密度 1.0~1.5A/dm2
四,操作规程及注意事项
1、镀前检验镀件尺寸,机加工表面状况,根据镀层厚度准确计算电镀时间。
2、控制好镀液工作条件,勤观察,注意温度变化,液位变化。
仔细操作,如实填写操作记录。
根据化验结果补加药水,校正电镀液。
3、镀后检查镀层质量、尺寸,清洗干净,丝牙、内孔等部位防锈保护。
工件打操作钢号,边角除毛刺。
4、如果酸液溅在皮肤上,应立即用清水冲洗。
5、场地打扫干净,器具摆放整齐。
电镀工艺学电镀铜合金引言电镀是一种常见的表面处理工艺,用于增加材料的耐腐蚀性、美观性及导电性。
电镀铜合金是电镀的一种常见形式,它具有优良的导电性、热导性和耐腐蚀性,被广泛应用于电子、通信、汽车等领域。
本文将介绍电镀铜合金的工艺及相关知识。
电镀铜合金的应用领域电镀铜合金广泛应用于电子、通信、汽车等领域,主要包括以下几个方面:1.电子产品:电镀铜合金常用于印刷电路板(PCB)的制造中,用于形成导电层和连接线,以实现电路的连通性。
2.通信设备:电镀铜合金可用于制造电缆及连接器,用于传输信号和电力。
3.汽车行业:电镀铜合金被广泛应用于汽车电器系统、发动机系统和车身结构中,用于提高导电性和耐腐蚀性。
4.照明行业:电镀铜合金可用于制造灯具的电源和导电部件。
电镀铜合金的制备工艺1. 预处理在进行电镀铜合金之前,需要进行预处理工作,以确保基材的表面质量和附着性。
预处理步骤包括:•清洗:使用碱性清洗剂和酸性清洗剂清洗基材表面,去除油脂、氧化膜等杂质。
•酸洗:使用酸性溶液进行酸洗,去除基材表面的氧化层,增加表面活性。
•洗涤:用水洗涤基材,去除酸洗残余物,保持表面清洁。
2. 阳极制备在进行电镀之前,需要准备正极材料,即铜阳极。
铜阳极应具有高纯度和合适的形状。
阳极制备的步骤包括:•铜阳极制备:将纯铜材料切割成适当形状的阳极,提高电镀过程中的镀层均匀性和质量。
3. 电镀过程电镀铜合金的电镀过程包括以下几个步骤:•配置电镀液:将合适比例的铜盐、酸和添加剂溶解于水中,形成电镀液。
电镀液的成分根据具体要求进行调整。
•温度控制:控制电镀液的温度,一般在40-50摄氏度之间,以促进电镀反应的进行。
•电流密度调节:根据基材的形状和尺寸调节电流密度,以使电镀过程均匀进行。
•铜镀层形成:将基材作为阴极,铜阳极作为正极,通过外加电压,铜离子在电解液中还原为金属铜,形成铜合金的镀层。
•镀层厚度控制:通过控制电镀时间和电流密度,控制镀层的厚度,满足不同应用的要求。
氰化电镀黄铜合金组织
氰化电镀是一种常用的金属表面处理方法,其中包括氰化电镀黄铜合金。
氰化电镀黄铜合金是指在金属基材表面通过电化学方法,将含有铜和锌成分的合金沉积在金属表面形成一层黄铜合金涂层。
氰化电镀黄铜合金具有以下特点:
1. 颜色鲜艳:氰化电镀黄铜合金具有浓郁的黄色,色泽鲜艳,并且能够保持较长时间的颜色稳定性。
2. 耐腐蚀性强:由于黄铜合金中含有铜和锌两种金属元素,使得氰化电镀黄铜合金具有较好的耐腐蚀性能,可以有效地防止基材受到氧化、腐蚀等环境因素的侵蚀。
3. 导电性良好:黄铜合金具有良好的导电性,因此氰化电镀黄铜合金可以作为导电层使用,广泛应用于电子元件、电器设备等领域。
4. 加工性能优异:氰化电镀黄铜合金具有较好的加工性能,可以进行钻、铣、切割等加工操作,方便制造各种形状的零件和产品。
氰化电镀黄铜合金的组织结构一般为均匀的晶粒结构,具有紧密的结合力。
在氰化电镀过程中,通过控制电流密度、温度和电镀时间等参数,可以获得不同厚度和组织结构的黄铜合金涂层。
通常情况下,较低的电流密度和较短的电镀时间可以得到细小且致密的晶粒结构,而较高的电流密度和较
长的电镀时间则会产生粗大的晶粒结构。
总之,氰化电镀黄铜合金是一种常用的金属表面处理方法,具有良好的颜色稳定性、耐腐蚀性、导电性和加工性能。
其组织结构可以根据电镀参数的调控来实现不同的要求。
锑铜合金电镀工艺流程
嘿,朋友们!今天咱就来好好讲讲锑铜合金电镀工艺流程,这可真是个超级有趣的事儿啊!
你想想看,就像搭积木一样,我们要一步一步地把这个过程搭建起来。
首先呢,得把要电镀的工件清洗干净,这就好比给它洗了个舒舒服服的澡,把身上的脏东西都洗掉啦!比如你拿着一块金属片,仔细地用各种清洗液搓洗它。
然后呢,就进入到活化的环节啦!这就像是给工件打了一针兴奋剂,让它活跃起来,准备好接受电镀啦。
可以想象一下,工件就像一个等待起跑的运动员,经过活化,变得充满了活力。
接下来可就是关键的电镀过程啦!把锑和铜的离子放进电镀液里,就像给工件送上了美味的食物,它贪婪地吸收着这些离子,然后慢慢地就披上了锑铜合金的外衣。
比如说,看着工件一点点地被镀上那漂亮的合金层,心里是不是特别有成就感呢!
在这个过程中,可不能马虎,要时刻关注着各种参数,就像照顾一个小
婴儿一样细心!温度高了不行,低了也不行,电流大了不行,小了也不行。
嘿,这可不是容易的事儿呢!
镀完之后,还得进行一些后续处理,让这个合金层更加牢固、更加美观。
这就像给一件精美的艺术品再进行最后的修饰一样。
总之啊,锑铜合金电镀工艺流程就像一场精彩的表演,每个步骤都缺一
不可,都有着它独特的魅力和重要性。
我觉得这真的是一个非常神奇又好玩的过程,它能让普通的工件变得闪闪发亮,焕发出全新的光彩!你们难道不觉得很有意思吗?这不就是科技和工艺的奇妙结合嘛!。
银铜合金电镀工艺
一、前处理
在开始电镀银铜合金之前,需要对基材进行彻底的前处理。
这包括清洁和预处理两个步骤。
清洁主要是去除基材表面的油脂、污垢和其他杂质,以确保基材表面的清洁度和良好的电接触。
预处理则包括对基材进行研磨和抛光,以增强其表面的粗糙度和附着力,从而更好地固定电镀层。
二、电镀铜
在完成前处理后,接下来是电镀铜的步骤。
这一步骤的目的是在基材表面形成一层均匀、光滑的铜层。
这一层铜层将作为后续电镀银层的基底,对于保证银铜合金的整体性能至关重要。
三、电镀银
在铜层形成后,下一步是电镀银。
在这一步骤中,需要在铜层表面形成一层均匀、光亮的银层。
这一过程需要精确控制电流密度、镀液温度和浓度等参数,以确保银层的厚度、硬度和耐腐蚀性等性能达到要求。
四、后处理
电镀银完成后,需要进行后处理以增强银铜合金的耐腐蚀性和提高其使用寿命。
后处理通常包括钝化、热处理和涂层等步骤。
钝化可以增强银铜合金的耐腐蚀性,而热处理则可以改善其物理性能。
根据需要,还可以在银铜合金表面涂覆保护层,以进一步增强其耐腐蚀性和耐磨性。
五、品质检测
最后一步是品质检测,这一步骤对于保证银铜合金电镀工艺的质量至关重要。
品质检测应包括对银铜合金的外观、附着力、厚度、耐腐蚀性和其他相关性能进行全面检测。
如果发现任何问题,应立即采取相应的措施进行修复或调整工艺参数。
通过持续改进和优化工艺参数,可以不断提高银铜合金电镀工艺的质量和效率。
电镀黄铜(Cu-Zn合金)的工艺与原理组员:赵子媛、布阿依谢、孙维、战立杰、龚健概述1841年劳尔兹获得在氰化物溶液中电镀黄铜的专利黄铜镀层具有良好外观和较高的耐腐蚀性镀铜含铜量70% 为黄色黄铜(仿金镀层)含铜量80%为白色黄铜 含铜量90%为高铜黄铜目录一、电极反应与电极材料二、电镀液的组成及作用三、电沉积合金原理四、调整电镀合金成分的方法五、防止阴极析氢,提高电流效率一、电极反应与电极材料电极材料阳极材料是黄铜板,通电后其中铜和锌失去电子变成离子进入溶液并与络合剂进行络合,再向阴极迁移并得到电子同时在阴极析出。
阳极材料要求:包含电镀合金组成。
阴极材料为铁片和钢丝。
电镀液一般为氰化物溶液电极反应阳极反应:2Cu + 6CN-→ 2[Cu(CN)3]2-+ 2e-Zn + 4CN-→ [Zn(CN)4]2-+ 2e-阴极反应:2[Cu(CN)3]2-+2e-→2Cu +6CN-[Zn(CN)4] 2-+2e-→ Zn +4CN-镀液中需要加入氰化钠二、电镀液的组成及作用直接用CuSO4, ZnSO4混合溶液作为电镀液:Cu的标准电极电位:φ⊖Cu2+/Cu= 0.337V,φ⊖Cu+/Cu= 0.52V;Zn的标准电极电位:φ⊖Zn2+/Zn= -0.76V不能共沉积需要加入络离子加入氰化钠原因:在碱性氰化物溶液中铜和锌的电极电位都向负方向移动,导致电位差缩小:φ⊖[Cu(CN)3]2-/Cu-1.165Vφ⊖[Zn(CN)4]2-/Zn-1.26V电位相差很小利于共沉积电镀液的组成(1)主盐:主盐是在镀液中提供放电金属离子的主要来源,氰化镀液中主盐多用氰化亚铜和氰化锌。
(2)氰化钠:可以与Cu+和Zn2+均能形成非常稳定的络离子。
适量的游离量有利于阳极的正常溶解、稳定镀液及保证两金属按比例沉积。
(3)碳酸钠和氢氧化钠调节pH和提高镀液导电性。
(4)氨水或氯化铵利于得到均匀有光泽的黄铜镀层,还有利于阳极合金的正常溶解。
铜合金电镀的前处理技术发布时间:2021-05-25T10:21:04.593Z 来源:《基层建设》2021年第2期作者:潘林山[导读] 摘要:随着我国电子行业的飞速发展,对铜合金的需求越来越大,为了提高铜合金的耐磨性、导电性等。
在使用前,需对铜合金进行电镀处理,本文主要介绍铜合金电镀的前处理技术。
中国电子科技集团公司第三十八研究所安徽省合肥市 230011 摘要:随着我国电子行业的飞速发展,对铜合金的需求越来越大,为了提高铜合金的耐磨性、导电性等。
在使用前,需对铜合金进行电镀处理,本文主要介绍铜合金电镀的前处理技术。
关键词:铜合金;电镀;原理;前处理技术1、引言在电镀生产中,最容易发生镀层与金属结合力不佳的情况,其中有80%是由于镀前清洁、除油等步骤处理不佳所致,从而造成所镀元件容易生锈、磨损、受到腐蚀。
为了保证镀件的正常工作,还需消耗额外的润滑剂、防锈油脂等物质进行镀件的维护、保养,被镀物件丧失本身应有的抗腐蚀性、耐磨等特性,导致资源、资金的浪费。
因此,为了更好发挥电镀的优势,提高镀件的使用寿命,在进行电镀前必须做好相应处理,尽可能排除影响镀层与金属进行结合的因素,并且要不断完善和提高电镀的前处理技术。
2、铜合金电镀概述2.1电镀原理进行电镀处理主要是利用电解反应、金属电沉积、电镀反应等,通过电解作用使需要电镀的金属表面产生一层金属膜,从而起到抗氧化、耐腐蚀、增加被电镀金属表面亮度的作用。
电镀时,在盛放电镀液的电镀槽中,将镀层金属或其他不溶性材料作为阳极,经过清洁处理的待电镀金属作为阴极,并与直流电源的正负极连接。
通电后再电位差的作用下,电镀液中的金属离子向待镀金属形成的阴极移动,在被镀的金属表面生成镀层,而阳极的镀层金属则在电解作用下生成金属离子,进入到电镀液中发挥平衡金属离子浓度的作用。
2.2电镀方式常用的电镀方式有滚镀、连续镀、刷镀、挂镀,电镀方式的选择主要是由被镀物件的尺寸、数量来决定的。
