铸件的结构设计

铸件的结构设计

（a）直角连接 （b）圆角连接 图6-35 转角处的热节
（a）直角连接 （b）圆角连接 图6-36 金属结晶的方向性
2．避免锐角连接
如图6-37（a）所示，锐角连接会由于 内角散热条件差而增大热节，容易产生缩 孔、缩松等铸造缺陷。若两壁间的夹角小 于90°，则应采取过渡形式，如图6-37（b） 所示。
（b）改进后
图6-31 内腔的两种结构
2．便于砂芯固定、排气和铸件清理
如图6-32（a）所示，轴承架铸件的内腔需要采用两个砂芯，其中较 大的砂芯呈悬臂状，需用型芯撑支撑固定；如图6-32（b）所示，将轴承 架铸件的内腔改为整体砂芯，则砂芯的稳定性大大提高，并有利于排气。
（a）改进前
（b）改进后
图6-32 轴承架铸件
铸件中垂直于分型面的不 加工表面最好有结构斜度，以 便于起模或者便于用砂垛代替 砂芯。如图6-34（a）所示的铸 件结构设计不合理，对铸件的 结构斜度进行改进后的合理设 计如图6-34（b）所示。
（a）改进前
（b）改进后
图6-34 结构斜度的设计
二、合金铸造性能对铸件结构的要求
（一）铸件壁厚设计合理
工程材料及成形工艺
铸件的结构设计
一、铸造工艺对铸件结构的要求
铸件的结构设计不应只考虑对其结构性能的影响，还应有利于提高 铸件的工艺水平。所以铸件结构应尽可能使制模、造型、造芯、合箱和 清理过程简单化，防止产生废品，并为实现机械化生产创造条件。铸件 外形力求简单，铸件内腔设计合理是铸造工艺对铸件结构的主要要求。
为保证金属液充满铸型，避免浇不足、冷隔等缺陷的产生，铸件应当有合理 的壁厚。每种铸造合金都有其适宜的壁厚，选择得当，既能保证铸件力学性能， 又能防止铸造缺陷的产生。几种常用铸件在砂型铸造时的最小壁厚如表6-7所示。

一铸造ppt课件

一铸造ppt课件
浇注温度低流动性差，易产生浇不到或冷隔。浇注温度过高，铸件晶粒粗大， 缩孔增大，易产生缩孔、裂纹和粘砂。
浇注温度由铸造合金`种类、铸件大小及形状确定。 形状复杂、薄壁灰铸铁件，浇注温度1400℃； 形状简单、厚壁灰铸铁件，浇注温度1300℃； 铸钢件浇注温度1500℃。
（2）浇注速度：
速度高流动性好，易冲砂；速度低，易于补缩，但易产生冷隔、夹砂、砂眼。 浇注速度由铸件大小、形状确定。
除了以上性能的要求外，还有溃散性、发气性、吸湿性等的性能要求。 • 型、芯砂的诸多性能，有时是相互矛盾的，如强度高、塑性好，透气性
就可能下降，因此应根据铸造合金的种类，铸件大小、批量、结构等， 具体决定型、芯砂的配比。 型砂种类：
面砂 填充砂 单一砂 型芯砂
型（芯）砂的制备过程 • 烘干---筛分---混砂（先干混后湿混）---松砂---停放（闷砂）。
1.1 砂型铸造
三、造型和制芯
（一）造型方法 手工造型和机器造型
1 手工造型:全部用手工或手动工具完成的造型工序。 （1）、整模造型的模样是整体的，分型面是平面，铸型型腔全部在
半个铸型内，其造型简单，铸件不会产生错型缺陷。适用于铸件最大截面 在一端，且为平面的铸件。
1.1 砂型铸造
（2）、分模造型是将模样沿最大截面处分成两半，型腔位于上、下两
个砂箱内，造型简单省工。常用于最大截面在中部的铸件。
1.1 砂型铸造
（4）、活块造型是在制模时将铸件上的妨碍起模的小凸台，肋条等这些 部分作成活动的（即活块）。起模时，先起出主体模样，然后再从侧面取出 活块。其造型费时，工人技术水平要求高。主要用于单件、小批生产带有突 出部分、难以起模的铸件。
1.1 砂型铸造
芯撑
（6）、铸件结构设计应考虑的其它问题

铸件的结构设计

铸件的结构设计
过大的平面不利于金属液的填充，容易产生浇不到等缺陷， 在进行铸件的结构设计时，应尽量将水平面设计成倾斜形状。
避免大水平壁的结构
6、铸件结构应避免冷却收缩受阻和有利于减小变形
铸件在结构设计时，应尽量使其能自由收缩，以减小应力， 避免裂纹。如图所示的弯曲轮辐和奇数轮辐的设计，可使铸件 能较好地自由收缩。
拔模斜度在铸造工艺图上或 模型图上标出。它是对零件图 上没有结构斜度的立壁（垂直 于分型面的非加工面上），给 予的一个较小角度。
（二）铸件内腔的设计 1、 有利于砂芯的固定和排气
型芯的固定主要依靠芯头来保证，若采用图a的结构，则需要 两个型芯，而且其中大的型芯呈悬臂状态，装配时必须采用芯撑 作辅助支撑，若改成图b所示的形状，采用一个整体型芯来形成 铸件的空腔，则既可增加型芯的稳固性，又改善了型芯排气和清 理条件，显然后者的设计是合理的。
1、铸件应有合理的壁厚（铸件壁厚介于临界壁厚和最小壁
厚之间）
最小壁厚：在各种工艺条下，铸造合金能充满型腔的最小厚度。 主要取决于合金的种类、铸件的大小及形状等因素。 临界壁厚：各种铸造合金都存在一个临界壁厚，在砂型铸造条 件下，各种铸造合金临界壁厚约等于其最小壁厚的3倍。
缺陷：如果所设计铸件的壁厚小于允许的 “最小壁厚”，铸件就 易产生浇不足、冷隔等缺陷。在铸造厚壁铸件时，容易产生缩孔、 缩松、结晶组织粗大等缺陷，从而使铸件的力学性能下降。
铸件壁联结应尽量避免金属积聚
3）铸件壁与壁的连接 • 设计结构圆角（减小热节、内应力）
转角处形 成分界面，集 中许多杂质， 为铸件的薄弱 环节。
4、防止产生变形
某些壁厚均匀的细长铸件，较大面积的平板铸件，以及壁 厚不均匀的长形箱体都会由于应力而产生翘曲变形，应采用合 理的结构设计予以解决。

结构工艺性

结构工艺性
定、排气和简化铸件清理。
避免使用型芯
减少分型面和型芯的数量
便于铸件的清理
利于砂芯的固定
大型整体
分体铸后连接
正确采用大 型整体、分体铸 后连接、分体铸 后焊接或小件连 体铸造结构。
分体铸后焊接
二、合金铸造性能对铸件结构的要求 1. 铸件壁厚大小要合适
铸件壁厚大小主要与合金种类及铸件轮廓尺寸有关。 对于重载壁，切忌盲目增大壁厚，可用加强筋结构。
结构工艺性极差的箱体
改进后的箱体
将外部侧凹改成斜直表面
分型面设计成平面，可避免挖砂造型，方便模板制零件的非加工面上设置的，直接标注在零件 图上；起模斜度是在零件的加工面上放出的，在绘制铸造工艺 图或模样图时使用。
2. 铸件的内腔设计 应尽量避免或减少型芯的数量，并有利于型芯的固
§1-5 铸件结构设计
铸件结构主要指铸件的外形、内腔、壁厚及壁间的 连接形式等。
铸件结构工艺性指铸件结构须满足铸造工艺及合金 铸造性能的要求。
一. 铸造工艺对铸件结构的要求 1. 铸件的外形设计
简化外形，做到平直，有利于造型。
例如：变速箱体的设计。 防碍起模的结构及改进办法
(1)外圆角；(2) 凸台； (3) 肋板；(4) 吊耳；(5) 侧凹坑 (6)底凹坑；(7)结构斜度；
总结
收缩时，极易产生热应力。采用曲面或奇数轮辐，利用
铸件微量变形可减小内应力。
5. 避免大的水平面 大平面受高温金属液烘烤时间长，易形成夹砂缺陷；
金属液中气体、熔渣上浮滞留在上表面，使之产生气孔、 渣孔缺陷；而且大平面不利于金属液充填，易产生浇不 足和冷隔缺陷。
三．不同的铸造方法对铸件结构的要求 1．熔模铸件 (1)便于从压型中取出腊模； (2)孔、槽不应过小、过深； (3)尽量避免大平面。

第5章铸件结构设计

第5章铸件结构设计
②在载荷的作用下，直角处的内侧产生应力集中，使内侧实际承受的应 力较平均应力大大增加(图2-53a)；
③一些合金的结晶过程中，将形成垂直于铸件表面的柱状晶。若采用直 角联接，则因结晶的方向性，在转角的分角线上形成整齐的分界面(图 2-54a)，在此分界面上集中了许多杂质，使转角处成为铸件的薄弱环节。
铸 造 铸件尺寸 方 （mm） 法
砂 <200×200 型 200×20~ 铸 500×500 造 >500×500
合金种类
铸钢 灰口铸铁 球墨铸铁 可锻铸铁 铝合金
8
5～6
6
5
3
10～12 6～10128 Nhomakorabea4
15～20
15第 ～52章0铸件结构15设～计20 10～12
6
铜合金 3～5 6～8 10～12
b＞2a
R≥(1/6~1/3)(a+b)/2；R1≥R+(a+b)/2 C≈3(b-a)1/2，h≥（4~5）C
第5章铸件结构设计
22
4．减缓筋、辐收缩的阻碍
缺陷分析：铸件各部分冷却速度不同而收缩不一致，形成较大的 内应力。当此应力超过合金的强度极限时，铸件会产生裂纹。
• 实例分析：轮缘、轮辐、轮毂间若比例不当，
第5章铸件结构设计
3
第一节 铸件设计 的内容
一、铸件外形的设计
1 ．避免外部侧凹、凸起； 2 ．分型面应尽量为平直面； 3 ．凸台、筋条的设计应便于起模。
下
中
中
下
上
上
第5章铸件结构设计
4
避免铸件的外形有侧凹。
第5章铸件结构设计
5
第5章铸件结构设计
6
结构斜度

铸件结构设计

铸件结构设计

铸件结构设计
铸件壁厚 力求均匀， 避免局部 过厚形成
避免铸造缺陷的合理结构
回到主页
热节的结
构 不合理 合理
成形工艺基础－铸件结构 设计
23
回到主页
铸件结构设计
铸件壁厚 力求均匀， 避免局部 过厚形成
避免铸造缺陷的合理结构
热节的结
构
不合理
合理
成形工艺基础－铸件结构 设计
24
铸件结构设计
避免铸造缺陷的合理结构
避免铸件产生 翘曲变形和大
的水平平面结
构
不合理
成形工艺基础－铸件结构 设计
合理
29
回到主页
铸件结构设计
避免铸造缺陷的合理结构
避免铸件产 生翘曲变形
和大的水平
平面结构 不合理 合理
成形工艺基础－铸件结构 设计
30
回到主页
铸件结构设计
避免铸造缺陷的合理结构
避免铸件产生 翘曲变形和大
的水平平面结
构 不合理
成形工艺基础－铸件结构 设计
40
回到主页
铸件结构设计
简化工艺过程的合理结构
不 合 理
铸件结构应有 利于型芯的固 定、排气和清 理
合 理
成形工艺基础－铸件结构 设计
41
铸件结构设计
结合铸造方法的合理结构 熔模铸造成形件的结构
回到主页
设计熔模铸造时应考虑 的问题：
•便于从压型中取出蜡模 和型芯 •孔、槽不宜过小或过深 •壁厚均匀、同时凝固、 避免分散的热节
合 理
成形工艺基础－铸件结构 设计
33
铸件结构设计
简化工艺过程的合理结构
不 合 理碍拔模的 局部凹陷结构

砂型铸件的结构设计

砂型铸件的结构设计

• • • •
1.蜡模的制造 制造压型要经过以下程序。 (1)压型制造 压型一般用钢、铜和铝经切削加工制成，这种压 型的使用寿命长，制出的蜡模精度高，但压型成 本高，生产准备时间长，主要用于大批量生产。 对于小批量生产，则可采用易熔合金(Sn、Pb、 Bi等组成的合金)、塑料或石膏直接向模样(母模) 上浇注而成。 • (2)蜡模的压制 • 料冷却凝固便可从压型中取出，然后修去分型面 上的毛刺，即得单个蜡模(图8—3(c))。 • (3)蜡模组装
• 2．合理设计铸件内腔 • (1)尽量不用或少用型芯 图9-5。 • 铸件的内腔也可以利用型腔内的砂垛(上箱 砂垛称吊砂)来形成。图9-6。
• (2)便于型芯固定、排气和铸件清理 图9-7所示轴承架。 • 对于因型芯头不足难以固定的铸件，在不影响使用的前 提下，可增加芯头数量，为此可设计出适当大小和数量的 工艺孔。如图9-8所示铸件，因底面没有型芯头，只好用 型芯撑固定；改为图9-8(b)后。铸件底面上增设两个工艺 孔，型芯为一整体，稳定性提高，下芯简便，易于排气和 清理。如果铸件上不允许有些工艺孔，可以用螺钉或柱塞 堵住．
• 3．脱蜡和造型 • (1)为了从型壳中取出蜡模以形成铸型空腔，还必 须进行脱蜡。 • (2)造型 为了提高型壳的强度，防止浇注时变形 或破裂，将脱蜡后的型壳置于铁箱中,周围用干砂 填紧，有时也叫填砂。 • 4．焙烧和浇注 • (1)焙烧 将型壳送入加热炉内，加热到800～ 1000℃进行焙烧，使其所含的残余挥发物得到进 一步排除。 • (2)浇注 为了提高液态合金的填充能力，防止浇 不足、冷隔等缺陷，要在焙烧后起热(600--700℃) 进行浇注。
• 图9-2所示为机床上一铸件。图9-2(a)在A-B截面两侧设计 成凹坑，造型时必须采用两个较大的外型芯才能取出模 样．若改为图9-2(b)所示结构，将凹坑扩展成通到底部的 凹槽则可省去外部型芯。显然，后一方案是比较合理的。

铸造工艺图及设计实例

铸造工艺图及设计实例

xx年xx月xx日
铸造工艺图及设计实例
铸造工艺图概述铸造工艺图的设计原则及实例铸造设计的材料选择与处理铸造设计的结构优化与实例铸造工艺图的应用与发展
contents
目录
铸造工艺图概述
01
铸造工艺图是一种用图形方式表示铸造生产全过程的工艺方案，包括铸造方法、工艺参数、浇注位置、分型面、起模斜度、浇注系统、补缩系统、冷却系统、出渣和排气系统等。
满足使用性能要求
结构设计时应根据产品使用性能要求，合理确定结构形式和材料，同时考虑表面粗糙度、尺寸精度等参数。
确保力学性能
铸造件应具有相应的力学性能，如强度、刚度、耐磨性等，以满足使用过程中的各种应力条件。
铸造结构设计的基本原则
优化浇注系统
浇注系统是铸造过程中的重要环节，通过优化浇口、冒口、浇道等的设计，提高金属液的填充平稳性和补缩效果。
5G技术
铸造工艺图的设计将结合AI技术，实现智能设计、优化生产等功能。
AI技术
铸造工艺图的设计将更加注重绿色制造，采用更加环保的材料和工艺。
绿色制造
THANKS
感谢观看
确定铸造方法
设计铸造工艺方案
绘制铸造工艺图
根据铸件的大小、形状和材料等因素，选择合适的铸造方法，如砂型铸造、金属型铸造等。
根据铸造方法，制定详细的铸造工艺方案，包括造型、浇注系统、冷却系统、浇口和冒口等。
根据铸造工艺方案，绘制铸造工艺图，包括总装图、零件图、工艺尺寸和公差等。
缸体浇注系统
缸体浇注系统的设计是铸造工艺图的关键环节之一，需要合理规划浇口和冒口的数量、位置和尺寸，以保证充型完整和金属液的补缩。
03
铸造工艺图的应用范围
02
01

铸造工艺大赛作品

铸造工艺大赛作品

“永冠杯”第五届中国大学生铸造工艺设计大赛参赛作品铸件名称：A件——横梁自编代码：AA0000W1方案编号：［单击此处键入方案编号］铸造具有十分悠久的发展历史，是现代装备制造业的基础共性技术之一，在现今制造技术中占有重要地位。

在改革开放后的30多年，我国的铸造技术有了很大的发展，突出地表现在三个方面：造型、制芯机械化、自动化程度明显提高，取代干型粘土砂和油砂的化学硬化砂的广泛应用；伴随着计算机技术的应用，铸造工艺由凭经验走向科学化。

这些对于提高生产效率，降低劳动强度，改善铸件的内在质量和外观质量，节省原材料和能源，起了重大作用。

本设计在对A—横梁的铸造工艺设计过程中，便紧随铸造工艺的发展趋势，采用树脂自硬砂造型，摒弃手工制图等传统方法，熟练运用CATIA V5、AutoCAD、Hypermesh、ProCAST等软件进行铸造工艺的设计与改善。

本设计对A—横梁采用呋喃树脂砂型铸造，一方面是因为“树脂自硬砂”具有很好的“流动性”，能够获得“紧实度”均匀的铸型；另一方面，“树脂”硬化得到的铸型强度很高，从而能够获得高质量的铸型，为充分利用球墨铸铁的体积膨胀进行自补缩创造了条件。

用CATIA V5创建模型，通过对铸件结构、形状和尺寸的详细分析设计了铸造生产时的“浇注位置”、“分型面”，设计了砂芯的形状和数量等铸造工艺方案内容以及铸造生产所涉及到的“加工余量”、“拔模斜度”、“铸造收缩率”等工艺参数，采用大孔出流方法设计了浇注系统的类型、内浇口的开设位置及浇注系统各组元的界面形状和尺寸；利用“均衡凝固的原理”设计了铸件生产过程中的补缩系统，采用“压边冒口”可以有效地发挥球墨铸铁凝固过程中由于石墨的膨胀而减少冒口尺寸的设计原理。

最后应用Hypermesh软件剖分网格，采用ProCAST软件对铸件进行充型及凝固过程数值模拟，根据模拟结果的分析，提出增加冒口压边距离、增设保温套和冷铁等优化方案并成功消除了铸件的缩孔、缩松缺陷，最终获得了质量均匀的铸件。

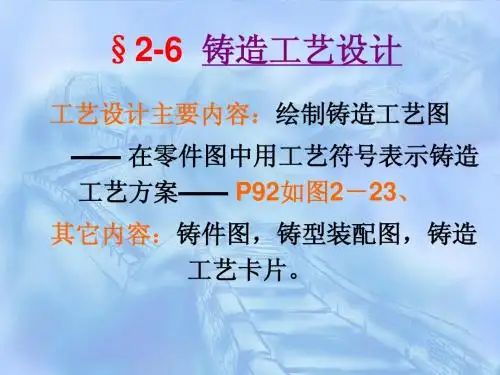

2011第二章铸造(5)铸造工艺设计

2011第二章铸造(5)铸造工艺设计

铸孔及铸槽
铸件上的孔和槽类这部分结构是否铸出，取决于工 艺的可行性和必要性。
孔处理：最小孔直径和经济性原则。 一般来说，尺寸较小的孔不铸出反而经济。 设计时查手册。
注---零件图上没有要求加工的孔必须铸出。 因此，设计时必须注意这类孔的尺寸不可太小！
不铸出孔的表示 小孔不铸出， 留待机加工。
第七节 铸件结构工艺性
一方面，简化铸造生产过程，如尽量减少型芯，便于 造型，提高铸造生产率； 另一方面，必须认真考虑合金铸造性能，防止缺陷的 产生，提高铸件质量。
砂型铸造工艺对铸件结构设计的要求:
1、铸件外形应力求简单;
2、应尽量减少使用活块;
3、铸件内腔设计－－应尽量不用或少用型芯.
二、合金铸造性能对铸件结构的要求
可以看出，方案II，III的优点多于方案I。但在不同生产批量 下，具体方案可选择如下：
（1）单件，小批生产 由于轴孔直径较小，忽需铸出，而 手工造型便于进行挖砂和活块造型，此时依靠方案II分型较 为经济合理。
（2）大批量生产 由于机器造型难以使用活块，故应采用型芯制出轴孔内 凸台。同时，应采用方案III从110mm凹槽底面分型，以降低 模板制造费用。其铸造工艺图，由图可见，方型芯的宽大于 底板，以便使上箱压住该型芯，防止浇注使上浮。若轴孔需 要铸出，采用组合型芯即可实现。
为防止缺陷的产生，提高铸件质量，在设计
铸件时应考虑以下因素：
1、铸件应有合理的壁厚 太薄：浇不足、冷隔 太厚：缩孔、缩松
2、壁厚应尽量均匀
3、铸件壁与壁连接要逐渐过渡
1）垂直壁的连接：铸件的垂直壁的连接处应为圆角， 以免产生裂纹或缩松。
转角热节与应力分布图解
应力集中处
X
圆角过渡是铸件结构的基本特征！
