光电传感器设计报告1. 引言随着科技的不断发展，光电传感器在各个领域中得到了广泛的应用。
光电传感器通过感知光的传播与变化，将光信号转化为电信号，从而实现对光的监测和控制。
本报告旨在设计一种高灵敏度的光电传感器，以满足特定应用对于光探测的需求。
2. 设计目标本光电传感器的设计目标如下：1. 高灵敏度：能够精确感知光的强度变化；2. 高精度：能够精确测量光的强度值；3. 宽波长范围：能够感知不同波长范围内的光信号；4. 快速响应：能够快速响应光的变化，并做出相应的操作。
3. 设计原理光电传感器的设计原理如下：1. 光敏元件：选择适当的光敏元件，如光电二极管、光敏三极管或光敏电阻等，根据应用需求选择合适的光敏元件。
2. 光电转换电路：将光信号转换为电信号的电路，如放大电路、滤波电路等，以提高信号的灵敏度和准确性。
3. 整流电路：将交流光信号转化为直流信号，以方便后续的处理和控制。
4. 控制电路：根据传感器的输出信号，进行相应的控制操作，如触发报警、自动调节光源亮度等。
4. 设计步骤本光电传感器的设计步骤如下：1. 选择合适的光敏元件：根据应用的需求和光信号的特性，选择适当的光敏元件。
2. 设计光电转换电路：根据光敏元件的特性和应用需求，设计合适的电路以提高信号的灵敏度和准确性。
3. 设计整流电路：选择合适的整流电路，将交流光信号转化为直流信号。
4. 设计控制电路：根据传感器的输出信号，设计相应的控制电路，实现需要的功能和操作。
5. 调试与优化完成光电传感器的设计后，需要进行调试与优化，以确保其能够正常工作并满足设计目标。
调试与优化的步骤如下：1. 进行电路的连线和焊接：按照设计图进行电路的连线和焊接，注意检查焊接点的质量和连接的牢固性。
2. 进行电路的供电和测试：给电路供电，测试电路的工作情况和输出信号。
根据测试结果，进行必要的调整和优化。
3. 优化电路参数：根据测试结果，对电路的参数进行微调，以提高光电传感器的性能和可靠性。

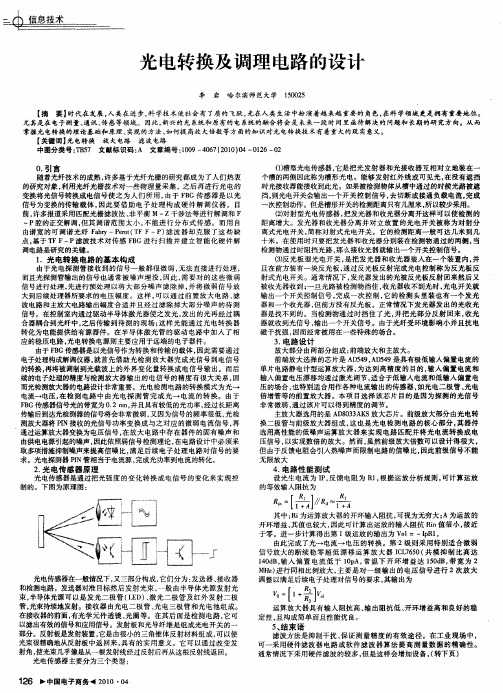

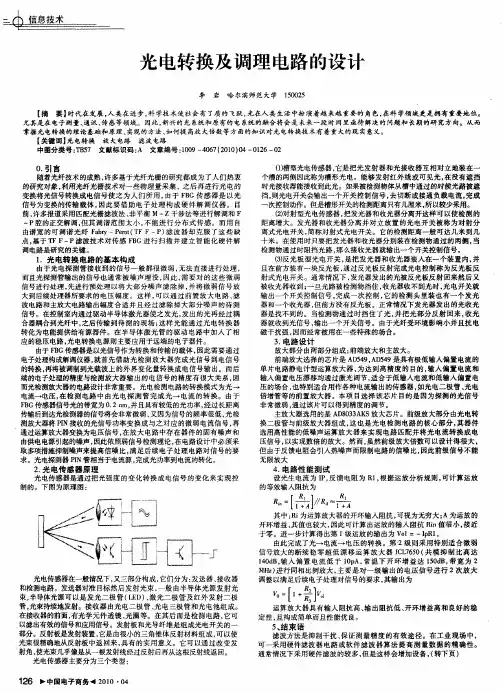

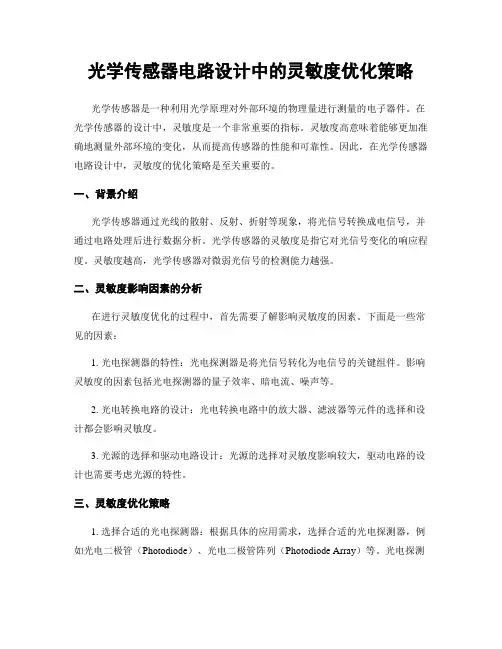

光学传感器电路设计中的灵敏度优化策略光学传感器是一种利用光学原理对外部环境的物理量进行测量的电子器件。
在光学传感器的设计中，灵敏度是一个非常重要的指标。
灵敏度高意味着能够更加准确地测量外部环境的变化，从而提高传感器的性能和可靠性。
因此，在光学传感器电路设计中，灵敏度的优化策略是至关重要的。
一、背景介绍光学传感器通过光线的散射、反射、折射等现象，将光信号转换成电信号，并通过电路处理后进行数据分析。
光学传感器的灵敏度是指它对光信号变化的响应程度。
灵敏度越高，光学传感器对微弱光信号的检测能力越强。
二、灵敏度影响因素的分析在进行灵敏度优化的过程中，首先需要了解影响灵敏度的因素。
下面是一些常见的因素：1. 光电探测器的特性：光电探测器是将光信号转化为电信号的关键组件。
影响灵敏度的因素包括光电探测器的量子效率、暗电流、噪声等。
2. 光电转换电路的设计：光电转换电路中的放大器、滤波器等元件的选择和设计都会影响灵敏度。
3. 光源的选择和驱动电路设计：光源的选择对灵敏度影响较大，驱动电路的设计也需要考虑光源的特性。
三、灵敏度优化策略1. 选择合适的光电探测器：根据具体的应用需求，选择合适的光电探测器，例如光电二极管（Photodiode）、光电二极管阵列（Photodiode Array）等。
光电探测器的量子效率和暗电流是两个重要的指标，量子效率越高、暗电流越低的光电探测器具有较高的灵敏度。
2. 优化光电转换电路：a) 考虑噪声：降低噪声可以提高灵敏度。
可以采用差动放大器、低噪声放大器等技术来降低噪声水平，从而提高信噪比。
b) 增加放大倍数：通过合理选择放大器的增益值，可以提高灵敏度。
但是要注意放大倍数过大可能会引入过高的噪声。
c) 优化频率响应：根据应用的频率范围，设计合适的滤波器来提高传感器的频率响应特性，从而增加灵敏度。
3. 光源的选择和驱动电路的设计：a) 光源功率：选择适当的光源，其光功率足够大并且稳定。
光电转换器的设计与优化光电转换器在我们的现代生活中可是有着相当重要的地位呢！从我们日常使用的手机、电脑，到各种精密的科学仪器，都离不开它在背后默默工作。
我还记得有一次，我在一个电子设备维修店里，看到师傅正在修理一台出故障的网络设备。
他拿着工具，对着里面的光电转换器左瞧瞧右看看，嘴里还念叨着：“这小家伙要是不好好工作，整个网络都得瘫痪咯！”这让我深刻地意识到，光电转换器虽然个头不大，但作用却是巨大的。
那到底什么是光电转换器呢？简单来说，它就是负责在光信号和电信号之间进行转换的“小能手”。
比如说，我们通过光纤传输的数据是光信号，但是我们的电脑、手机这些设备能处理的却是电信号，这时候就需要光电转换器出马啦。
在设计光电转换器的时候，有好多关键的地方需要我们去好好琢磨。
首先就是它的核心部件，比如光电二极管和激光二极管。
光电二极管就像是一个特别敏感的“小眼睛”，能够精准地捕捉到光信号并把它变成电信号。
而激光二极管呢，则能够把电信号高效地转变成光信号发射出去。
这两个小家伙的性能直接决定了光电转换器的工作效率和质量。
然后就是电路设计啦。
这就像是给光电转换器搭建一个舒适的“家”，要让各种电子元件能够和谐共处，互不干扰。
比如说，电源管理电路得保证稳定的供电，信号放大电路要能把微弱的信号放大到合适的程度。
还有封装技术也不能忽视。
一个好的封装不仅能保护里面的敏感元件不受外界干扰，还能有助于散热，让光电转换器在工作的时候不会因为过热而“闹脾气”。
在优化光电转换器的性能方面，那也是有不少讲究的。
比如说，提高转换的速度和精度，让光信号和电信号之间的转换又快又准，减少误差。
这就像是在一场接力比赛中，每个选手都要以最快的速度、最准的姿势把接力棒传递给下一个人，不能有丝毫的耽搁和失误。
为了达到这个目标，我们可以优化核心部件的材料和结构。
就像给运动员穿上更轻便、更舒适的运动装备，让他们能够发挥出更好的水平。
同时，改进电路的设计，减少信号的损耗和干扰，就像给赛道清理掉所有的障碍物，让运动员能够畅通无阻地奔跑。
光电转换简单电路1. 光电转换的基本原理1.1 光电效应的发现1.2 光电效应的基本原理1.3 光电转换的应用领域2. 光电转换电路的基本组成2.1 光电转换元件2.2 光敏电阻2.3 光敏二极管2.4 光电管2.5 光电二极管2.6 光电晶体管3. 光电转换电路的工作原理及应用案例3.1 光敏电阻电路3.1.1 光敏电阻电路的工作原理3.1.2 光敏电阻电路的应用案例3.2 光敏二极管电路3.2.1 光敏二极管电路的工作原理3.2.2 光敏二极管电路的应用案例3.3 光电晶体管电路3.3.1 光电晶体管电路的工作原理3.3.2 光电晶体管电路的应用案例4. 光电转换电路的设计与优化4.1 电路的基本设计原则4.2 光电转换电路的参数选择4.3 光电转换电路的性能优化5. 光电转换电路在实际应用中的局限性与改进5.1 光电转换元件的选择限制5.2 光电转换电路的灵敏度与动态性能5.3 光电转换电路的温度影响5.4 光电转换电路的辐射环境适应性6. 光电转换电路的未来发展趋势6.1 新型光电转换元件的研究与应用6.2 智能化控制技术在光电转换电路中的应用6.3 光电转换电路的节能环保发展方向结论通过对光电转换简单电路的探讨，我们可以了解到光电效应的基本原理和光电转换电路的基本组成。
在应用方面，我们指出了光敏电阻电路、光敏二极管电路和光电晶体管电路的工作原理及应用案例。
此外，我们还讨论了光电转换电路的设计与优化方法，以及目前存在的局限性和改进方向。
最后，我们展望了光电转换电路的未来发展趋势，包括新型元件的研究与应用、智能化控制技术的应用以及节能环保的发展方向。
光电转换电路的发展将为现代科技和工业的各个领域提供更广阔的应用前景。

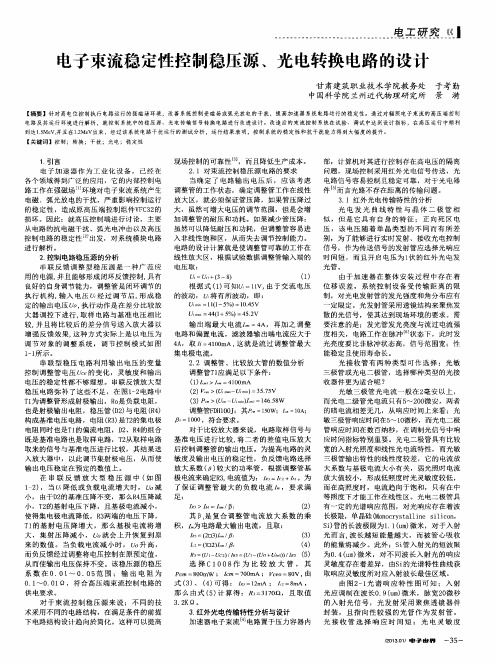

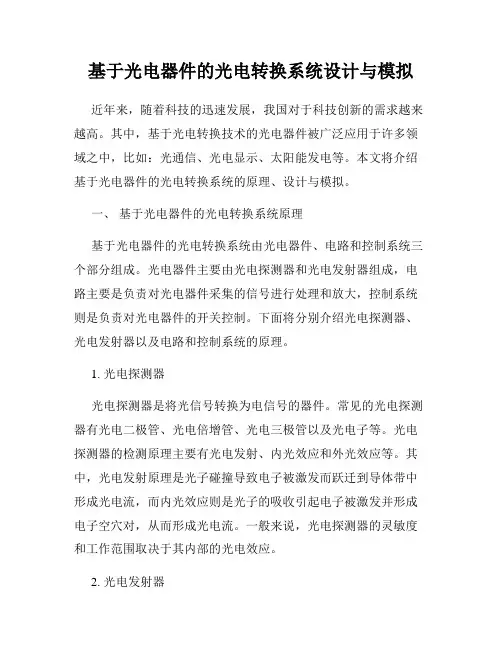

基于光电器件的光电转换系统设计与模拟近年来，随着科技的迅速发展，我国对于科技创新的需求越来越高。
其中，基于光电转换技术的光电器件被广泛应用于许多领域之中，比如：光通信、光电显示、太阳能发电等。
本文将介绍基于光电器件的光电转换系统的原理、设计与模拟。
一、基于光电器件的光电转换系统原理基于光电器件的光电转换系统由光电器件、电路和控制系统三个部分组成。
光电器件主要由光电探测器和光电发射器组成，电路主要是负责对光电器件采集的信号进行处理和放大，控制系统则是负责对光电器件的开关控制。
下面将分别介绍光电探测器、光电发射器以及电路和控制系统的原理。
1. 光电探测器光电探测器是将光信号转换为电信号的器件。
常见的光电探测器有光电二极管、光电倍增管、光电三极管以及光电子等。
光电探测器的检测原理主要有光电发射、内光效应和外光效应等。
其中，光电发射原理是光子碰撞导致电子被激发而跃迁到导体带中形成光电流，而内光效应则是光子的吸收引起电子被激发并形成电子空穴对，从而形成光电流。
一般来说，光电探测器的灵敏度和工作范围取决于其内部的光电效应。
2. 光电发射器光电发射器是将电信号转换为光信号的器件。
主要有电压控制型光发射器、电流控制型光发射器以及薄膜晶体管等。
光电发射器的工作原理是激活外延区载流子，使其通过发光层与亚搭扣层结合，发射光子。
3. 电路和控制系统电路和控制系统主要负责对光电器件采集的信号进行处理和放大，控制系统则是负责对光电器件的开关控制。
在电路的设计中，需要考虑到光电器件的灵敏度和放大系数，还需要考虑到电路的稳定性和抗干扰能力。
而在控制系统中，需要根据不同场景的需求进行调节，以满足用途的要求。
二、基于光电器件的光电转换系统设计基于光电器件的光电转换系统的设计关键在于如何定位光电探测器的位置和选取合适的光电发射器。
同时，设计方案还需要考虑到系统的性能指标以及电路和控制系统的设计。
在定位光电探测器的位置上，需要考虑光源的位置和环境因素。
光电转换与信号处理电路设计原理介绍本文介绍了光电转换与信号处理电路的设计原理，包括其基本原理、设计流程以及注意事项。
基本原理光电转换是指将光信号转换为电信号的过程。
其中，光信号可以是来自自然界或人工照明下的光，电信号可以是模拟信号或数字信号。
在进行光电转换之前，需要进行前置放大、滤波等信号处理。
信号处理电路是指对信号进行处理的电路，包括滤波、放大、采样等等。
这些电路的设计需要根据信号的特点进行选型，同时要考虑电路的稳定性和可靠性。
设计流程光电转换与信号处理电路的设计流程如下：1. 确定需求：确定所需的输入信号、输出信号和信号特性。
2. 选择器件：根据信号特性选择合适的器件，如传感器、电容、电阻等。
3. 设计电路：根据选定的器件设计电路，包括前置放大电路、滤波电路、放大电路等等。
4. PCB设计：将电路布局到PCB上，并进行相应的布线和排布。
5. 烧录程序：根据需要，将相应的程序烧录到芯片中，实现控制或数据处理等功能。
6. 测试验证：对设计的电路进行测试验证，检查是否符合要求。
7. 优化改进：对不符合要求的部分进行优化改进，提高电路的稳定性和可靠性。
注意事项在进行光电转换与信号处理电路的设计时，需要注意以下事项：1. 确定需求时，要清楚输入和输出信号的特点，确保电路符合要求。
2. 在选择器件时，要根据信号的特性选择合适的器件，避免误选。
3. 在设计电路时，要考虑电路的稳定性和可靠性，避免出现故障。
4. 在布局和排布PCB时，要注意信号和电源的分离，避免出现干扰。
5. 在测试验证和优化改进时，要认真分析原因，找到问题的根源。
设计光电转换与信号处理电路需要丰富的电子电路知识及严谨的分析思维能力，本文所介绍的只是一个基本的设计流程与注意事项，希望大家在实际应用中能够深入学习与探究，做出更加优秀的电路设计。
光电探测器的设计和优化光电探测器是一种用于探测电磁波辐射的设备，它的应用范围非常广泛。
从光通信到天文学的观测，光电探测器都有着很重要的作用。
在本文中，我们将探讨光电探测器的设计和优化。
一、光电探测器的基本原理光电探测器的基本原理是光电效应。
光电效应是指光子与物质相互作用后，产生电子的现象。
当光子能量达到一定值时，就可以将金属或半导体中的电子从束缚态解离出来，形成自由电子。
这样光电探测器就可以将光信号转换成电信号，实现对电磁辐射的探测。
二、光电探测器的设计1. 光电探测器的结构光电探测器的基本结构由光电转换器件、前置放大器、滤波电路、放大器、采样电路和信号处理电路等组成。
其中最重要的是光电转换器件，它决定了光电探测器的灵敏度和响应速度。
2. 光电转换器件的选择光电转换器件主要有光电二极管、光电导管、光电子器件、光伏器件和光电倍增管等。
不同的光电转换器件有着不同的特点和优缺点，需要根据具体的应用需求来选择。
3. 光电探测器的灵敏度和响应速度的优化灵敏度和响应速度是光电探测器最重要的性能指标之一。
提高光电探测器的灵敏度和响应速度，可以从以下几个方面进行优化。
（1）光电转换效率的提高：光电探测器的灵敏度和响应速度取决于光电转换器件的光电转换效率。
因此可以通过改变光电转换器件的材料、结构和工艺等方式，提高光电转换效率。
（2）降低电路噪声：在光电探测器的前置放大器、滤波电路和放大器等电路中，存在着各种噪声源。
降低电路噪声可以有效地提高光电探测器的灵敏度。
（3）优化电路设计：光电探测器的电路设计需要综合考虑电路稳定性、功率消耗、响应速度和灵敏度等因素，对电路进行合理的优化，可以提高光电探测器的性能。
三、光电探测器的应用光电探测器在通信、军事、医疗、环保、民用和科研等领域都有着广泛的应用。
以下是一些典型的应用场景。
1. 光通信：在光纤通信中，光电探测器是将光信号转换成电信号的核心设备之一。
2. 遥感观测：在遥感卫星的观测中，光电探测器可以探测大气和地表的辐射。
光电二极管iv转换电路光电二极管（Photodiode）是一种能够将光信号转换为电信号的电子器件。
它是一种半导体器件，其结构类似于普通的二极管。
光电二极管具有单向导电性，当光照射到其PN结上时，会产生光生载流子，从而形成电流。
因此，光电二极管被广泛应用于光电转换、光通信、光测量等领域。
为了更好地利用光电二极管的性能，我们需要设计一种合适的IV转换电路。
IV转换电路是一种将光电二极管的电流信号转换为电压信号的电路。
它能够将电流信号转换为与电压成正比的输出信号，从而方便我们进行电压信号的处理和分析。
IV转换电路的基本原理是利用一个负反馈放大器将光电二极管的电流信号转换为电压信号。
放大器的输入端连接光电二极管，输出端连接一个负载电阻。
当光照射到光电二极管上时，产生的电流通过放大器被放大，并通过负载电阻形成一个输出电压。
在设计IV转换电路时，我们需要考虑以下几个关键参数：1. 光电二极管的暗电流：光电二极管在没有光照射时会产生暗电流。
这个暗电流会对输出信号产生干扰，因此需要尽量将其降低到最小。
2. 光电二极管的响应时间：光电二极管的响应时间是指它从光照射到产生电流的时间。
响应时间越短，光电二极管对快速变化的光信号的响应能力就越强。
3. 放大器的增益：放大器的增益决定了输出电压的大小。
通常情况下，我们希望输出电压能够尽量与输入光信号的强度成正比。
为了满足以上要求，我们可以采用以下几种方法来设计IV转换电路：1. 选择合适的光电二极管：不同的光电二极管具有不同的特性，如暗电流、响应时间等。
我们可以根据具体的应用需求选择合适的光电二极管。
2. 降低暗电流：可以通过选择低暗电流的光电二极管或者采用温度补偿的方法来降低暗电流的影响。
3. 使用高速放大器：如果需要对快速变化的光信号进行转换，可以选择具有较高带宽的放大器。
4. 负反馈设计：通过在放大器的输入端加入负反馈电阻，可以提高放大器的稳定性和线性度。
除了以上的基本设计考虑因素，我们还可以根据具体的应用需求来进行一些定制化的设计。
pd光电检测电路光电检测电路（Photodetection Circuit）是一种能够将光信号转化为电信号的电路。
PD（Photodiode）光电二极管作为光电转换元件，广泛应用于光通信、光电测量、光电控制等领域。
本文将介绍PD光电检测电路的原理和应用。
一、光电检测电路的基本原理光电检测电路的基本原理是将光信号转化为电信号。
光信号通过PD光电二极管被吸收，产生电流信号。
为了测量该电流信号，需要将其转化为电压信号。
常见的电流-电压转换电路是采用电阻进行转换，通过欧姆定律，将电流转化为电压。
二、PD光电检测电路的组成PD光电检测电路主要由PD光电二极管、电阻和运放构成。
PD光电二极管负责将光信号转化为电流信号。
电阻用于转换电流信号为电压信号。
运放作为放大器，将信号放大后输出。
三、PD光电检测电路的应用PD光电检测电路广泛应用于光通信、光电测量和光电控制等领域。
1. 光通信在光通信系统中，PD光电检测电路用于接收来自光纤的光信号，将其转化为电信号后进行处理和放大。
这一过程中，PD光电检测电路的性能直接影响通信系统的传输质量和稳定性。
2. 光电测量PD光电检测电路在光电测量中具有重要应用。
例如，使用PD光电检测电路可以测量光源的亮度、光源的光谱分布等。
同时，PD光电检测电路也可以应用于光辐射剂量测量、光谱分析和光学成像等领域。
3. 光电控制PD光电检测电路可用于光电控制系统中，实现对光源的控制。
通过检测光信号的强度，可以根据设定阈值进行光源的开关控制。
这在一些自动化控制系统中具有重要意义。
四、PD光电检测电路的优化和改进为了提高PD光电检测电路的性能，可以采取以下优化和改进措施：1. 选择合适的PD光电二极管。
不同类型的PD光电二极管具有不同的特性，如暗电流、响应速度等，根据具体的应用需求选择合适的PD光电二极管。
2. 调整电阻数值。
电阻数值的选择对电流-电压转换和信号放大都具有影响，需要根据具体情况进行调整。
高速光电转换电路的设计涉及到将光信号转换为电信号，以便于在电子系统中进行处理和传输。
以下是一些设计高速光电转换电路时需要考虑的关键要素：1. 光电探测器选择：选择合适的光电探测器是关键，比如雪崩光电二极管（APD）、光阴极、光电二极管（PD）等，它们都有不同的增益、带宽和灵敏度特性。
对于高速应用，通常会选择具有高增益和高带宽的探测器，如APD。
2. 信号放大：光电探测器的输出信号通常很微弱，需要通过放大电路进行增强。
设计时要考虑放大器的带宽、噪声和线性度，以确保信号在放大过程中不会失真。
3. 信号处理：设计高速信号处理电路，包括模拟信号处理和数字信号处理。
模拟信号处理可能包括滤波、阈值检测、整形等。
数字信号处理则涉及数字逻辑、数据采集、数字/模拟转换等。
4. 时钟和数据恢复：对于数字光通信，需要设计时钟和数据恢复电路，以确保数据的正确同步。
5. 串扰和噪声抑制：设计时需要考虑电路之间的串扰，以及电源和地线的噪声问题。
使用屏蔽、接地和去耦等技术来减少干扰。
6. 热设计：高速光电转换电路可能会产生较多热量，需要考虑散热设计，以防过热。
7. 封装和板级设计：选择合适的封装方式，以保护光电探测器免受环境因素的影响。
板级设计时要考虑信号的完整性，防止信号在传输过程中失真。
8. 可靠性和稳定性：设计时要考虑长期运行的可靠性和稳定性，包括电磁兼容性（EMC）和电磁干扰（EMI）的问题。
9. 测试和验证：设计完成后的电路需要经过严格的测试，以验证其性能是否符合设计要求。
在设计高速光电转换电路时，还需要根据具体的应用场景和性能要求来优化电路设计。
这通常涉及到深入的模拟和实际测试，以确保电路能够在实际应用中达到所需的性能。
如何设计一个简单的光电传感器电路设计一个简单的光电传感器电路可以实现对光的检测和测量。
光电传感器电路由光电二极管和相关元件组成，能够将光信号转换为电信号。
接下来将介绍一个简单的光电传感器电路设计。
1. 光电二极管光电二极管是光电传感器电路的核心部件。
光电二极管的作用是将光信号转换为电信号。
一般常用的光电二极管有PIN型光电二极管和PN型光电二极管。
在这个简单的电路设计中，我们选择使用PN型光电二极管。
2. 光敏电阻光敏电阻也是光电传感器电路中重要的元件之一。
光敏电阻的电阻值会随着光照的强弱而发生改变。
在设计中，我们将光敏电阻与光电二极管串联连接，通过测量电阻值的变化来间接测量光的强弱。
3. 运算放大器为了使光电信号能够被电路检测到并输出，需要使用运算放大器来放大信号。
运算放大器是一种具有高增益和低失真的放大器，能够增强电路的灵敏度和稳定性。
4. 电源与滤波电路为了确保电路正常工作，需要为电路供电，并通过滤波电路去除杂散信号和噪声。
一般选用5V的直流电源，并通过低通滤波器滤除高频噪声。
5. 输出装置为了能够直观地观察到光电传感器的输出结果，可以选择添加一个LED或蜂鸣器等输出装置。
通过输出装置的亮灭或声音来反映光强的变化。
在设计光电传感器电路时，需要注意以下几点：1. 光敏元件的选择：根据实际需求选择合适的光敏元件，如光敏电阻、光电二极管等。
2. 电源电压的选择：根据电路元件的工作电压范围选择合适的电源电压。
3. 输出信号的处理：可以根据实际需求使用运算放大器、比较器等对输出信号进行处理和判断。
4. 接地和屏蔽：在布线过程中，确保良好的接地和屏蔽，减少干扰信号的影响。
5. 光源的选择：根据实际需求选择合适的光源，如白光LED、红外LED等。
综上所述，设计一个简单的光电传感器电路需要考虑光敏元件的选择、电源电压、输出信号的处理以及接地和屏蔽等因素。
根据实际需求和具体情况，可以进行相应的调整和优化，以实现更加稳定和准确的光电传感器电路。
光电探测器的驱动电路设计与优化光电探测器是一种普遍的集成电路，用于检测光信号。
在电子产品和信息处理中使用广泛，例如在高速数据通信、数字摄像机、无线电子书等方面。
这些设备的性能取决于光电探测器的检测能力和驱动电路的质量。
在本篇文章中，我们将专注于光电探测器的驱动电路设计与优化。
我们将探索光电探测器的工作原理，驱动电路的构成方式，以及如何优化电路的性能。
一。
光电探测器的工作原理在光电探测器中，光信号被转换为电信号。
其本质是将光信号-电信号转换的过程。
光电探测器的工作原理是光电效应，即当光子照射到半导体晶体中时，会形成电子-空穴对。
然后，这些电子和空穴开始在半导体中移动，形成电流信号。
光电探测器常用的材料有硅、锗、InGaAs和HgCdTe等。
它们的工作模式基本相同，都是将光子转换为电子，然后检测电子的流。
二。
驱动光电探测器的电路设计光电探测器电路可以分为放大器电路、滤波器电路和功率驱动电路等。
在这里，我们将重点介绍功率驱动电路。
驱动电路用于提供电源和参数控制，确保光电探测器在其设计范围内工作。
驱动电路的质量直接关系到光电探测器的性能。
驱动电路中的电源可以是单电源或双电源。
单电源通常包含一个电容器、一个稳压器和一个电阻器。
这种电路及其简单，但是通常具有较高的噪声水平。
双电源是基于两个供电源的电路，稳定性好、噪声水平低。
常见的设计中包括稳压二极管、三端稳压器、DC-DC转换器等组成的电路，以及多级滤波器、误码率测试电路，以提高电路的稳定性和精度。
在驱动电路的设计过程中，应该优先考虑光电探测器的输入电阻、输出电流、功率消耗等因素。
三。
如何优化光电探测器的驱动电路1. 采用高品质元器件元器件是驱动电路的核心部分，因此如果您想改善探测器的性能，元器件的质量是至关重要的。
因此，建议购买质量可靠的封装元件。
2. 配置合适的滤波器滤波器可以滤除干扰信号，提高整个系统的信噪比。
为了获得更加清晰的信号，应该在电路中设置合适的滤波器，以滤除不需要的信号。
如何设计一个简单的光电开关电路在现代电子技术中，光电开关被广泛应用于自动控制和安防领域。
光电开关电路可以通过光电传感器探测物体的光强变化，并将信号转换为电信号，从而实现自动开关的功能。
本文将介绍如何设计一个简单的光电开关电路，以帮助读者了解光电开关的基本原理和实现方法。
材料准备：1. 光电传感器：如光敏电阻(LDR)、光电二极管或光敏三极管等；2. 激光二极管或发光二极管(LED)：用于照射光电传感器；3. 可调电阻：用于调节光电传感器的阈值；4. 适配器或电池：提供电源给光电开关电路；5. 连接线等。
步骤一：电路连线1. 将光电传感器的正极连接至正电源；2. 将光电传感器的负极连接至一个端子的可调电阻；3. 将可调电阻的另一端连接至负电源；4. 将激光二极管或发光二极管的正极连接至正电源；5. 将激光二极管或发光二极管的负极连接至光电传感器的工作端。
步骤二：电路调试1. 调节可调电阻，使光电传感器正常工作在光照条件下；2. 用障碍物或手遮挡光敏部件，观察光电传感器的输出信号变化。
步骤三：应用扩展1. 如需控制其他设备，可将光电开关的输出信号连接至继电器或晶体管等；2. 根据实际需要，设计自动控制、安防报警等附加功能。
温馨提示：1. 在操作电路时，务必保证电源断开，避免短路或触电事故；2. 如需使用激光二极管，请遵守相关安全操作规范，避免直接照射眼睛。
设计一个简单的光电开关电路并不复杂，只需准备好所需材料，并按照上述步骤进行连线和调试。
通过合理的选择光电传感器和调节可调电阻，可以实现对光照强度的敏感控制，并将其转换为输出信号。
该电路可以应用于许多领域，如自动灯光控制、反光道闸和安防系统等。
总结：这篇文章介绍了如何设计一个简单的光电开关电路。
通过合理连线和调试，我们可以实现光电开关的基本功能，并根据实际需要对电路进行扩展。
希望这篇文章能够帮助读者了解光电开关的原理和设计方法，并在实践中得到应用。
祝设计成功！。
光电转换电路的设计与优化策略摘要：光电转换电路是光电检测系统中的重要组成部分，电路性能是否稳定、参数是否合理，关系到光电检测结果的准确性，本文主要对光电转换电路前置放大和主放大电路设计中的影响因素，进行了全面细致分析，在此基础上提出了光电转化电路滤波、降噪等方面的优化策略，可进一步强化获得有用信号的能力，还提出了电路器件的选择标准和设计制作依据，以此提升光电转换电路实践应用效益，望可以为后续设计与优化提供参考借鉴。
关键词：光电转换电路；前置放大；主放大；优化设计光电技术是一种高新技术，主要基于计算机技术，将光学技术与电子技术融合在一起，这一技术在多领域得到良好应用。
光电检测技术在实际应用时，需要进行光电转换，利用光电二极管将光通量转化为光电流，并通过后续电路优化信号，为检测工作提供有可靠依据，在此期间，光电转换电路发挥着重要作用，整个电路设计水平直接影响检测系统的运用效果，应加强对光电转换电路的优化设计。
1.光电转换电路中前置放大电路设计分析1.1光电二极管工作模式光电二极管作为光电转换电路中的基础器件，在光照条件下会产生细小电流，所以可以将其作为光电检测系统中的感应元件。
该器件具有灵活应用特点，可在光伏模式和光导模式下作业，电路图如图1所示。
前一模式中该器件可进行精准线性工作，后一模式中则可实现高速切换，但线性作业精度无法保障。
而光电二极管在反偏置模式下，光照不是必要条件，在无光照条件下也会产生细小电流，其属于暗电流，这种电流在输入后会引起噪声，为避免这一问题，在光电转换电路设计中会选择光伏模式。
理想状态下，光电二极管可快速响应，而且恒流精度高，并能够长期保持稳定工作状态，没有负载电阻的情况下，能获得良好输出特性。
前置放大电路输入阻抗Rin =Rf/(1+A)，A为运算放大器的开环增益，Rf为反馈电阻，一般而言，A≥106，所以Rin≈0；基于上述运算，光电二极管在光伏模式下工作时，产生的光电流能够在反馈电阻作用下形成压降，在这一过程中可实现光通量、光电流和电压转换。
光电检测技术与应用课程设计
成绩评定表
设计课题：光电转换电路的设计与优化
学院名称：电气工程学院
专业班级：测控1002班
学生姓名：张春雨
学号：201048770221
指导教师：张晓辉
设计地点：31-518、E01-S304
设计时间：2013-06-24～2013-06-30
指导教师意见：
成绩: 签名：年月日
光电检测技术与应用课程设计
课程设计名称：光电转换电路的设计与优化
专业班级：测控1002班
学生姓名：张春雨
学号：201048770221
指导教师：张晓辉
课程设计地点：31-518
课程设计时间：2013-06-24～2013-06-30
光电转换电路的设计与优化
摘要：
通过对光电转换电路的前置放大及主放大电路设计的详细分析研究，给出了电路放大、滤波、降噪等优化处理方法．实现了将有用信号从噪声中分离并输出的目的．对光电转换电路从原理设计到最终制板过程中影响其性能参数及稳定性的因素进行了深入的探讨，提出了对电路器件选择、排列、布线以及降噪等方法的选择标准和依据．关键词：光电转换、前置放大、光电二极管
正文：
光电技术是将传统的光学技术与现代电子技术与计算机技术相结合的一种高新技术．以光电转换电路为核心的光电检测技术已经被广泛地应用到军事、工业、农业、环境科学、医疗和航天等诸多领域．所谓的光电转换是以光电二极管为基础器件，通过将照射于二极管上光通量的改变量转化为相应的光电流，再经过前置放大、主放大等后续电路进一步优化有用信号，最后实现与上位机与相应算法的连接．由此可见，任何光电检测系统中，光电转换电路的设计与优化都是重中之重，它性能的稳定以及相关参数的合理性将决定着整个检测系统的设计成败．
一、光电转换一前置放大电路的设计
光电二极管在受到光照时，会产生一个与照度成正比的小电流，因此是很好的光一电传感器．光电二极管可以在2种模式下工作，一是零
偏置的光伏模式；一是反偏置的光导模式，具体电路如图1所示．在光伏模式时，光电二极管可以非常精确地线性工作；而在光导模式时，光电二极管能够实现较高的切换速度，但要牺牲线性；同时，反偏置模式下的光电二极管即使在无光照条件下也会产生一个极小的暗电流，暗电流可能会引入输入噪声．因此选用光伏模式．理想的光电二极管有恒流源的特性，当其负载电阻为零时输出特性较好，而由理想放大器构成的前置放大电路又有“虚短、虚断”的概念，其输入阻抗Rin。
=Rf／(1+A)。
式中，A为运算放大器的开环增益，Rf为反馈电阻．一般而占，A≥106，所以Rin≈0；即保证了光电二极管在光伏模式下的线性工作特性．通过反馈电阻将光电二极管与运算放大器相连接，将其产生的微弱电流通过较大的反馈电阻Rf，形成压降。
从而实现光通特的改变——光电流——电压的I／V前置放大转换．
（图 a光伏模式）
（图b光伏模式）
（图一光电二极管的工作模式）光电二极管的选择依据：
图2中lsc为光电流；Rd为二极管内阻；Cd为二级管结电容；Ins为二级管的散粒噪声电流；lnd为二极管内阻的热噪声电流．光电二极管与后续的理想运放构成前置放大电路时，影响其性能参数的因素主要是以下几点：
(1)反馈电阻R f，；反馈电阻越大，输出电压越大，通常取几百千伏或儿十兆伏。
但反馈电阻的选择也存在上限，因为前置放大与后续处理电路相连时会受到输入电压匹配的限制。
同时过大的反馈电阻会使电路产生自激绽荡；
(2)设计合理的通频带；通过电容Cd与反馈电阻Rf的并联．构成低通滤波电路，其上限截止频率为1／2·Cd·Rr．上限截止频率越小，信号输出信噪比越好；但较小的上限截止频率会使信号产生频率失真，具体使用时要根据实际情况调试而定；
(3)光电转换产生的光电流越大，前置放大得到的输出电压越大，因此要尽可能选用灵敏度高的二极管，同时提高光信号的照射功率以增大光电流；
(4)选用内阻较大，结电容较小的光电二极管，同时保证工作温度恒定，减小因环境温度升高而带来的额外的输入噪声．
二、主放大电路的设计
由于前置放大只是将微弱的光电流转换为电压信号，在进行实际处理时还要进一步放大，因此设计第二级主放大电路，通过阻容耦合与前置放大电路相连．
（图3前置放大仿真电路及仿真波形）
由仿真结果可以看出光电二极管产生的微安级的弱光电流经前置放大电路可输出毫伏级的电压．所以仍需通过主放大电路进行后续处理．主放大电路如图4所示；R1～R5电阻可实现电压放大倍数的多档可调，即所渭的灵敏度调节．
（图4主放大电路）
三、电路的优化设计
在实际光电测试系统中。
还应对光电转换电路进行诸如降噪、滤波、去耦等优化处理，以实现较大的信噪比、信号稳定性以及高灵敏度等
特点．具体的优化措施有以下儿点：
(1)由于运算放大器是双电源器件，通过合理的选择偏置电阻使光电转换前置放大电路的输出电压达到合适的幅值(即设置适当的静态工作点)，以获得最大的电压摆幅，避免饱和失真．如图6电路所示，电压输出设置于一4 V左右，避免因强烈的环境光造成的饱和失真．
（图5偏置前置放大电路）
该放大电路经过仿真以后从波形中可以观察到输出电压被拉低到一4 V左右，实现了合理设置静态工作点的目的；
(2)正负电压由运算放大器的4、7管脚引入，同时设置旁路电容构成滤波电路，消除电源纹波的干扰，降低输入噪声，提高信号信噪比；
(3)考虑到不同光电检测系统的使用环境，对于那些有强环境光干扰的测试场所，可以在电路设计之初就运用双光电二极管，使其中一个暴露于测试环境中并与的置放大器反接，达到消除杂散环境光干扰的
作用；
(4)在电路的制板过程中还会因为器件排列、布线、线宽以及制作工艺等诸多因素引入噪声。
对测试结果产生一定的影响；针对这些因素对PCB板的设计提出以下几点建议：
a．要求PCB出图时光电转换器件与前置运放间的信号线尽可能短；b．VCC、GND等特殊网络的线宽要超过其他网络的线宽，推荐50mil 左右；
c．如果电路比较复杂，还应设计专门的电源层与接地层；
d．布线时两条走线之间应保持一定间距，避免产生电容效应，且走线以水平方向与竖直方向为最佳；
e．敷铜设计时最好将电源与运放隔开，不要整板敷铜，避免噪声干扰；
(5)在电路板的使用过程中要采取一定的屏蔽措施，如添加金属外壳(避免空气中高频电磁波的干扰)，或接地(消除噪声)等；
基于以上设计原则，设计光电转换放大电路并制板，噪声稳定保持在100 mV左右，而最弱区域有用信号达到2 V上下，性能较为稳定，信噪比好，能够满足测试需求．
四、结束语
文中对光电转换电路设计中可能遇到影响其性能参数的诸多冈素作出了详尽的分析与讨论，通过合理的选择调试器件参数，可以使检测系统的性能趋于最佳，对于较为微弱的光信号也有探测能力．在实际
应用当中，还应根据具体问题具体分析，才能设计出满足不同需求的光电转换电路测试系统．
参考文献
[1]郭培源、付扬.《光电检测技术与应用》第二版.北航出版社
[2]刘卫东，刘延冰．刘建国．检测为弱光信号的PIN光电检测电路设计[J]．电测与仪表。
1994(4)：28—30．
