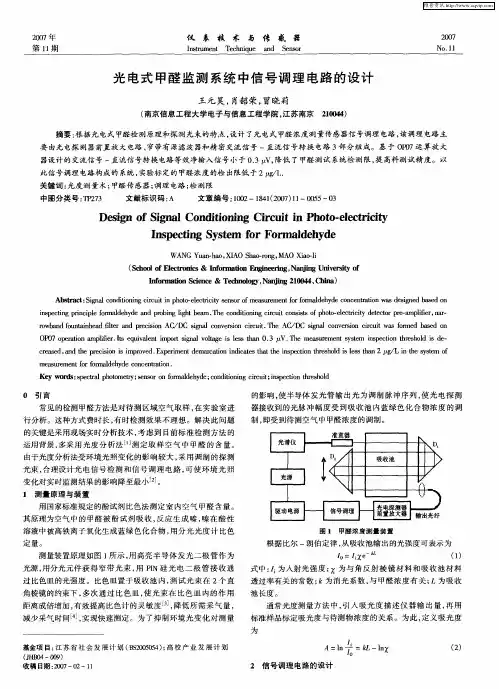

光电转换及调理电路的设计

信号调理与放大电路的设计随着科技的发展和应用的广泛，信号调理与放大电路在电子领域中扮演着至关重要的角色。

本文将探讨信号调理与放大电路的设计原理以及实际应用。

一、概述信号调理与放大电路的设计是为了改善信号的质量，使其能够更好地适应系统要求。

这些电路通常由多个模块组成，包括放大器、滤波器、振荡器等。

二、信号调理电路设计原理1. 放大器放大器是信号调理电路中的关键组件之一。

它的作用是增大信号的幅度或功率。

常见的放大器类型包括运算放大器、功率放大器等。

在设计中，需要根据信号的特性和系统要求选择合适的放大器类型，并确定合适的放大倍数。

2. 滤波器滤波器用于去除信号中的噪声或其他不需要的成分。

根据滤波器的频率特性，可以将其分为低通、高通、带通、带阻滤波器等类型。

在设计滤波器时，需要考虑信号频率范围、滤波器的通带和阻带特性，以及滤波器的阶数等参数。

3. 振荡器振荡器是用于产生连续的定频信号的电路。

常见的振荡器类型包括正弦波振荡器、方波振荡器等。

在振荡器的设计中，需要考虑信号的频率稳定性、波形失真程度以及输出功率等参数。

三、信号调理与放大电路的实际应用1. 生物医学领域信号调理与放大电路在生物医学设备中具有广泛的应用。

例如，心电图仪、脑电图仪等设备需要对微弱的生物电信号进行放大和滤波处理，以提取有用的信息。

2. 通信系统在通信系统中，信号调理与放大电路用于增强信号的强度和质量。

它可以用于信号的前置放大、中间放大和尾放大等环节，以确保信号在传输过程中不受到干扰，保证通信质量。

3. 传感器系统传感器系统需要对传感器采集到的微弱信号进行放大和滤波处理，以提高传感器系统的灵敏度和精度。

例如，温度传感器、压力传感器等都需要通过信号调理与放大电路来提高信号的可靠性。

四、总结信号调理与放大电路的设计是电子领域中必不可少的一部分。

通过合理的设计和选择合适的电路模块，可以有效地提升信号的质量和系统的性能。

在实际应用中，信号调理与放大电路广泛应用于生物医学、通信和传感器系统等领域，为各种应用提供了支持。

模拟电子技术基础知识信号调理技术与电路设计在现代电子技术中，信号调理技术和电路设计是非常重要的基础知识。

无论是在通信系统、音频处理还是传感器应用中，信号调理技术和电路设计都扮演着至关重要的角色。

本文将介绍模拟电子技术基础知识中的信号调理技术以及与之相关的电路设计。

一、信号调理技术信号调理技术是指对模拟信号进行放大、滤波、调制等处理，以使其能够适应特定的应用需求。

在信号调理技术中，常用的技术包括放大、滤波、调制、解调和调幅等。

1. 放大放大是信号调理技术中最常见的处理方式之一。

它通过使用放大器将输入信号的幅度增大，以便在后续电路中能够更好地进行处理。

常见的放大器包括运算放大器、差分放大器和功率放大器等。

2. 滤波滤波是信号调理技术中的另一个重要环节。

通过滤波器，我们可以选择性地通过或者阻断特定频率范围内的信号。

滤波器的种类很多，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

3. 调制与解调调制和解调是在通信系统中常用的信号调理技术。

调制是指将原始信号的某些特性以某种方式改变或转换，并与一定的载波信号进行合成，以便传输或处理。

解调则是将调制后的信号恢复为原始信号。

4. 调幅调幅是一种常见的信号调理技术，它在调制中广泛应用。

调幅是指根据原始信号的幅度变化，按照一定的规则，改变载波信号的幅度，使其携带原始信号信息。

二、电路设计在信号调理技术的基础上，电路设计是将各个模块有机地组合在一起，并根据特定的应用需求设计合适的电路。

电路设计无论是在模拟电子技术还是数字电子技术领域，都扮演着重要的角色。

1. 放大电路设计放大电路设计是电子技术中常见的任务之一。

在设计放大电路时，我们需要考虑到增益、带宽、线性度等因素。

通过选择合适的放大器类型、反馈电路和元件参数等，可以实现满足要求的放大电路设计。

2. 滤波器电路设计滤波器电路设计是在滤波器的基础上进行的，它需要考虑到滤波器类型、截止频率、通带衰减等参数。

通过选择适当的滤波器结构和元件参数，可以实现对特定频率范围的信号滤波。

光电二极管及其放大电路设计引言：光电二极管是一种能够将光信号转换为电信号的器件，广泛应用于光电转换、通信、遥感等领域。

光电二极管通过光电效应实现光信号的转换，而放大电路则能够对光电二极管输出的微弱信号进行放大，提高信号的可靠性和稳定性。

本文将介绍光电二极管的基本原理和构造，并探讨光电二极管放大电路的设计。

一、光电二极管的基本原理光电二极管是一种基于光电效应工作的半导体器件，它的工作原理与普通二极管类似。

当光照射到光电二极管的PN结时，光子的能量被电子吸收，使得电子从价带跃迁到导带，产生电流。

这种光电效应使得光电二极管能够将光信号转换为电信号。

二、光电二极管的构造光电二极管由PN结和外部电路组成。

PN结是由P型半导体和N型半导体组成的结构，形成了一个具有电势垒的界面。

当光照射到PN 结时，光子的能量被电子吸收，使得电子从价带跃迁到导带，形成电流。

外部电路则用于接收和处理光电二极管输出的电信号。

三、光电二极管的放大电路设计为了提高光电二极管输出信号的可靠性和稳定性，常常需要设计放大电路对其进行放大。

光电二极管放大电路主要包括前端放大电路和后端放大电路。

1. 前端放大电路前端放大电路主要用于对光电二极管输出的微弱电信号进行放大和滤波，以提高信号的强度和稳定性。

常用的前端放大电路有共基极放大电路、共射极放大电路和共集电极放大电路等。

这些放大电路能够将光电二极管输出的微弱信号放大到适合后续处理的幅度。

2. 后端放大电路后端放大电路主要用于进一步放大前端放大电路输出的信号，并进行滤波和调理，使得信号能够更好地适应后续电路的要求。

常用的后端放大电路有差动放大电路、共模放大电路和运放放大电路等。

这些放大电路能够进一步放大信号，并对其进行滤波、放大和调理，以满足特定的应用需求。

四、光电二极管及其放大电路的应用光电二极管及其放大电路广泛应用于光电转换、通信、遥感等领域。

在光电转换领域，光电二极管可用于测量光强、光功率、光谱等参数。

信号调理模块，也称为隔离变送器模块，是一种设备，它可以将接收设备产生的各种信号（如±V、±mA和±mV）转换成客户所需要的各种信号，并隔离传送到控制室的PLC/DCS/显示仪表等接收设备。

这种模块可以有效地抑制各种设备之间的信号干扰，并解决各种设备之间“地”电位差的问题。

以下是四类信号调理模块的实现形式：1. 电平调整电路：这是一种常见的信号调理模块实现形式，主要用于调整信号的电压或电流水平，以满足后续设备对信号幅度的要求。

电平调整电路通常包括放大电路和衰减电路，可以根据需要将信号放大或缩小。

2. 滤波电路：滤波电路是另一种重要的信号调理模块实现形式，它用于去除信号中的噪声和干扰成分，以提高信号的清晰度和稳定性。

滤波电路可以采用不同的滤波器类型，如低通滤波器、高通滤波器、带通滤波器和带阻滤波器等，以实现对不同频率成分的过滤。

3. 隔离电路：隔离电路是信号调理模块中实现信号隔离的重要部分，它可以有效地防止不同设备之间的信号干扰和电位差问题。

隔离电路通常采用电磁隔离技术或光电隔离技术，将输入信号与输出信号完全隔离开来，以确保信号的纯净度和稳定性。

4. 调制解调电路：调制解调电路是一种特殊的信号调理模块实现形式，主要用于将模拟信号转换成数字信号或将数字信号转换成模拟信号。

这种电路通常包括调制器和解调器两部分，调制器将模拟信号转换成数字信号进行传输，而解调器则将接收到的数字信号还原成模拟信号供后续设备使用。

这些实现形式并不是孤立的，一个完整的信号调理模块可能包含上述多种形式的组合。

例如，一个电平调整电路可能同时包含放大电路和滤波电路，以实现信号的放大和过滤。

同样地，一个隔离电路也可能包含滤波电路的元素以防止噪声干扰。

这些实现形式的组合和配置取决于具体的应用需求和系统设计。

什么是电子电路中的信号转换和信号调理信号转换和信号调理是电子电路中非常重要的概念。

在电子设备和系统中，信号转换和信号调理起着至关重要的作用，它们能够将原始信号转换为适合处理的形式，并对信号进行必要的增强和处理，以保证信号的质量和可靠性。

一、信号转换信号转换是指将原始信号转换为适合特定应用的形式或者将信号转换为数字信号的过程。

原始信号可以是来自传感器、电机控制器、通讯信号等各种来源的模拟信号。

而信号转换的目的是为了使得信号能够在数字系统中进行处理和传输。

在信号转换中，常见的转换方式有模拟转数字（A/D）转换和数字转模拟（D/A）转换。

模拟转数字转换是将连续的模拟信号转换为离散的数字信号，可以通过采样和量化两个步骤来完成。

采样是指对连续信号按照一定的时间间隔进行取样，将连续信号转换为离散的时间序列。

量化是指对取样的信号进行幅度的离散化，将连续的信号转换为离散的幅度序列。

而数字转模拟转换是将数字信号转换为模拟信号，通常通过数模转换器来实现。

二、信号调理信号调理是在信号转换之后对信号进行增强和处理的过程。

原始信号经过转换之后，有可能会带有噪声、失真等问题，因此需要进行相应的处理和调整，以提高信号质量和可靠性。

在信号调理中，常见的操作包括滤波、放大、采样率转换等。

滤波是为了去除信号中的噪声和干扰，可以通过低通滤波器、带通滤波器等进行实现。

放大是为了增强信号的幅度，使得信号能够适应后续的处理和传输需求，可以通过放大器来实现。

采样率转换是为了将信号的采样率转换为适合特定应用的采样率，可以通过插值和抽取等技术来实现。

此外，信号调理还包括信号校准、线性化等操作。

信号校准是为了使得信号的测量和控制结果更加准确和可靠，可以通过校准电路和算法来实现。

线性化是为了使得非线性信号能够线性化处理，常见的技术包括自动增益控制（AGC）、自动调零（Auto-Zero）等。

综上所述，信号转换和信号调理是电子电路中非常重要的环节。

信号转换可以将原始信号转换为适合处理和传输的形式，而信号调理则是对转换之后的信号进行增强和处理，以提高信号的质量和可靠性。

电子电路设计中常见的信号调理电路与技巧电子电路设计中的信号调理电路与技巧一、引言- 介绍电子电路设计中信号调理的重要性和应用场景二、信号调理的基本概念- 解释信号调理的定义和意义- 介绍信号调理的主要任务：增强信号、滤除噪声、调整信号幅度和频率等三、常见信号调理电路1. 放大器电路- 介绍放大器电路在信号调理中的作用和功能- 详细介绍常见的放大器类型：运放放大器、功放、差分放大器等- 分别解释每种放大器的原理和特点2. 滤波器电路- 介绍滤波器电路在信号调理中的作用和功能- 详细介绍常见的滤波器类型：低通滤波器、高通滤波器、带通滤波器和带阻滤波器等- 分别解释每种滤波器的原理和适用范围3. 限幅电路- 介绍限幅电路在信号调理中的作用和功能- 详细介绍常见的限幅电路类型：正向限幅电路和反向限幅电路等- 分别解释每种限幅电路的原理和应用场景4. 整形电路- 介绍整形电路在信号调理中的作用和功能- 详细介绍常见的整形电路类型：整流电路、斜波整形电路和曲线整形电路等- 分别解释每种整形电路的原理和应用场景5. 转换电路- 介绍转换电路在信号调理中的作用和功能- 详细介绍常见的转换电路类型：模数转换电路和数模转换电路等- 分别解释每种转换电路的原理和适用范围四、信号调理的技巧与注意事项1. 电源和接地- 解释良好的电源和接地是信号调理电路中的基础- 建议选用稳定和低噪声的电源，在接地设计中注意减小回路干扰2. 信号线路的布线与屏蔽- 强调信号线路的合理布线与屏蔽设计对于降低噪声的重要性- 提供合适的线路长度和屏蔽材料选择的建议3. 阻抗匹配与匹配网络- 解释阻抗匹配的基本概念和目的- 介绍常见的匹配网络类型：L型网络、T型网络和π型网络等- 提供阻抗匹配和匹配网络设计的技巧和注意事项4. 噪声抑制与滤除- 介绍在信号调理中常见的噪声类型和来源- 提供一些噪声抑制和滤除的技巧和方法，如信号平均、降噪滤波器和隔离放大器等五、实际应用案例分析- 提供一些实际应用案例，如音频放大器、调制解调器和传感器信号调理电路等- 分析每个案例中的信号调理需求和采用的电路设计及技巧六、结论- 总结信号调理电路设计中的主要内容和技巧- 强调信号调理在电子电路设计中的重要性和实际应用价值。

信号调理电路的设计设计电路：一、方案设计：整个电路由信号源产生电路，相移转换电路，幅值调理电路三部分组成。

（1）信号源产生电路：电路图如上，我们先通过RC 的正弦波。

正弦波输出幅值为1V产生了一个频率为10KHz，幅值可以在1V和0.5V之间切换的信号源电路。

（2）相移转换电路：我们通过分析输出和输入之间的相位关系，从而确定了相移转换电路中所需要的元件，即为电阻和电容。

并确定电阻和电容值的大小。

从而实现了相移的转换。

（3）幅值的调理：由于在信号源产生波形被相移之后，幅值同时发生了变化，通过multism仿真，我们得到相移之后的幅值，然后通过反向比例运算放大，实现了从不同幅值到1V的转换，经过分析，把四个放大电路用一个运放实现，从而简化了电路的结构。

二、论证，分析和计算：首先，在信号源产生电路中，我们采用了RC串并联选频网络，产生的频率为：f=1/(2*π*R*C); (1)f=10KHz ; (2)将（2）式代入（1）式，可知：RC=0.0159×10-3；然后我们取R=1.59kΩ，C=0.01uF；然后经过仿真后，为了得到f=10kHz，我们得到R=1.45KΩ。

通过调节电阻R3和R4，得到输出的幅值U0=1V。

然后要得到输出幅值为0.5V，我们通过反相比例运放实现。

具体实现方法:然后取 R7=1K Ω，R6=2K Ω。

通过仿真得到： U 01=0.5V 。

相移电路：设相移电路的输出为U 02，输入为Ui ，若要实现角度Φ相移，由分压可以得到： U 02=RjWC WC/1j /1Ui=A ∠-Φ;即WCR=tan （Φ）；式中W=2πf ， f=10KHz ； 当Φ=30o 时，取 R=1K Ω, C=0.01uF ; 当Φ=60o 时，取 R=3K Ω, C=0.01uF ; 调幅电路：当u=1v ，Φ=30o 的时候，打开四孔开关的最后一个孔，放大比例系数为： R15/R10=2/1=2; 然后得到 U 0=0.5×2=1V ；当u=1v ，Φ=60o 的时候，打开四孔开关的第三个孔，放大比例系数为：然后得到U0=0.22×4.5=1V ；当u=0.5v，Φ=30o的时候，打开四孔开关的第二个孔，放大比例系数为：R19/R10=4/1=4；然后得到U0=0.25×4=1V ；当u=0.5v，Φ=60o的时候，打开四孔开关的第一个孔，放大比例系数为：R21/R10=9/1=9;然后得到U0=0.11×9=1V ；其中，放大前的系数通过仿真得到。

模拟电子技术基础知识信号调理电路的设计原则与分析方法研究一、引言现代电子技术的发展离不开信号调理电路的设计和应用。

信号调理电路可以对输入信号进行放大、滤波、调幅、调频等处理，以满足不同系统对信号的需求。

本文将探讨信号调理电路的设计原则和分析方法，为电子技术基础的学习和应用提供参考。

二、信号调理电路的设计原则1. 过程性原则信号调理电路的设计过程应该遵循一定的规范和步骤。

首先，分析输入信号的性质和要求，确定所需的处理功能。

然后，选择适当的电路拓扑结构，设计合适的电路参数。

最后，进行仿真和实验，评估电路的性能并进行调整。

2. 一致性原则信号调理电路设计应侧重于整个系统的一致性。

这意味着设计的电路要与系统其他部分相匹配，以确保信号的传输和处理过程不引入明显的失真或干扰。

3. 高性能原则设计的信号调理电路应尽可能提供高性能，如高增益、低噪声、宽带宽等。

这要求设计者充分考虑电路的选择、参数设置和优化，以使得输出信号的质量达到最佳。

4. 可靠性原则信号调理电路在实际应用中应具备良好的可靠性和稳定性。

设计者要考虑环境因素对电路的影响，选择适合的元器件和材料，并进行充分的测试和验证。

5. 可扩展性原则随着系统的发展和需求的变化，信号调理电路应具备一定的扩展性。

设计者应设计灵活、可调节的电路结构，以便于后期的升级和扩展。

三、信号调理电路的分析方法1. 理论分析在信号调理电路的设计过程中，理论分析是基础和重要的一步。

通过对电路的基本参数、传输特性和输入输出信号的关系进行分析，可以确定电路的适用范围、性能指标和优化方向。

2. 仿真模拟利用电子设计自动化（EDA）软件进行电路的仿真和模拟可以快速评估电路的性能和参数选择的有效性。

仿真模拟可以帮助设计者在物理实验之前发现潜在的问题，减少实验时间和成本。

3. 实验测试在电路设计完成后，需要进行实际的实验测试以验证设计的正确性和性能。

实验测试可以通过实测输入输出信号、频率响应和失真程度等指标，评估电路的性能，并进行必要的调整和优化。

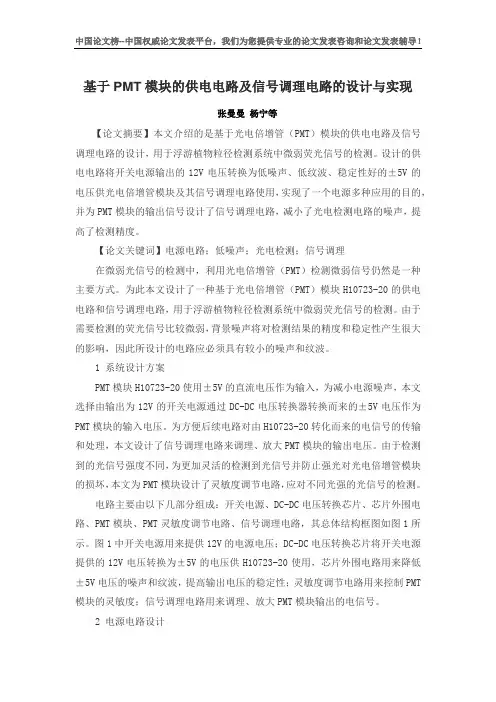

基于PMT模块的供电电路及信号调理电路的设计与实现张曼曼杨宁等【论文摘要】本文介绍的是基于光电倍增管（PMT）模块的供电电路及信号调理电路的设计，用于浮游植物粒径检测系统中微弱荧光信号的检测。

设计的供电电路将开关电源输出的12V电压转换为低噪声、低纹波、稳定性好的±5V的电压供光电倍增管模块及其信号调理电路使用，实现了一个电源多种应用的目的，并为PMT模块的输出信号设计了信号调理电路，减小了光电检测电路的噪声，提高了检测精度。

【论文关键词】电源电路；低噪声；光电检测；信号调理在微弱光信号的检测中，利用光电倍增管（PMT）检测微弱信号仍然是一种主要方式。

为此本文设计了一种基于光电倍增管（PMT）模块H10723-20的供电电路和信号调理电路，用于浮游植物粒径检测系统中微弱荧光信号的检测。

由于需要检测的荧光信号比较微弱，背景噪声将对检测结果的精度和稳定性产生很大的影响，因此所设计的电路应必须具有较小的噪声和纹波。

1 系统设计方案PMT模块H10723-20使用±5V的直流电压作为输入，为减小电源噪声，本文选择由输出为12V的开关电源通过DC-DC电压转换器转换而来的±5V电压作为PMT模块的输入电压。

为方便后续电路对由H10723-20转化而来的电信号的传输和处理，本文设计了信号调理电路来调理、放大PMT模块的输出电压。

由于检测到的光信号强度不同，为更加灵活的检测到光信号并防止强光对光电倍增管模块的损坏，本文为PMT模块设计了灵敏度调节电路，应对不同光强的光信号的检测。

电路主要由以下几部分组成：开关电源、DC-DC电压转换芯片、芯片外围电路、PMT模块、PMT灵敏度调节电路、信号调理电路，其总体结构框图如图1所示。

图1中开关电源用来提供12V的电源电压；DC-DC电压转换芯片将开关电源提供的12V电压转换为±5V的电压供H10723-20使用，芯片外围电路用来降低±5V电压的噪声和纹波，提高输出电压的稳定性；灵敏度调节电路用来控制PMT 模块的灵敏度；信号调理电路用来调理、放大PMT模块输出的电信号。

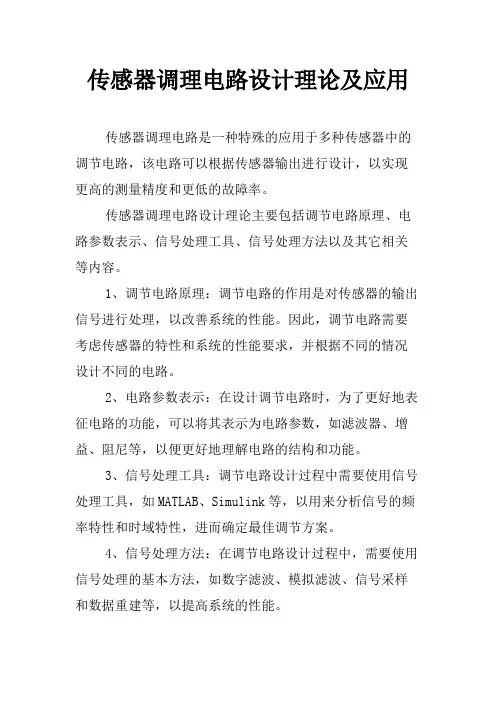

传感器调理电路设计理论及应用
传感器调理电路是一种特殊的应用于多种传感器中的调节电路，该电路可以根据传感器输出进行设计，以实现更高的测量精度和更低的故障率。

传感器调理电路设计理论主要包括调节电路原理、电路参数表示、信号处理工具、信号处理方法以及其它相关等内容。

1、调节电路原理：调节电路的作用是对传感器的输出信号进行处理，以改善系统的性能。

因此，调节电路需要考虑传感器的特性和系统的性能要求，并根据不同的情况设计不同的电路。

2、电路参数表示：在设计调节电路时，为了更好地表征电路的功能，可以将其表示为电路参数，如滤波器、增益、阻尼等，以便更好地理解电路的结构和功能。

3、信号处理工具：调节电路设计过程中需要使用信号处理工具，如MATLAB、Simulink等，以用来分析信号的频率特性和时域特性，进而确定最佳调节方案。

4、信号处理方法：在调节电路设计过程中，需要使用信号处理的基本方法，如数字滤波、模拟滤波、信号采样和数据重建等，以提高系统的性能。

应用：传感器调理电路设计理论及应用广泛，主要用于传感器的模拟信号调节，如温度传感器、光电传感器、流量传感器等，也可以应用于其他测量系统或生产过程控制系统中的仪表调节。

传感器调理电路设计理论及应用可以帮助用户获得更高的测量精度和更低的故障率，是系统性能的关键因素之一。
