光电转换电路

光电转换电路
当弹丸穿过光幕靶时，光电二极管感应变化的光通
量而产生变化的光电流，经过光电转换电路把光电流转换成电压信号，再经过后续放大电路的处理提取出有效过靶信号。

图9为光电转换电路，C，C为滤波电容R为偏置电阻，R 为取样电阻，C提供交流耦合，IN端为放大电路提供输入信号。

光电转换电路
放大电路
经光电转换后获取的电信号比较微弱，需要对其进行进一步的放大、滤波处理，从而提取出有效的过靶电信号。

本设计使用2片AD823运算放大器顺序级联，组成3级放大电路以及一个电压跟随器电
路，总放大倍数在1000倍左右。

AD823是双通道运算放大器，具有输入失调电压低、压摆率大、带宽范围大等特点，满足信号放大电路的使用要求。

图10为第一级放大电路图，图11为第二级放大电路图，图12为第三级放大电路图。

图10第一级放大电路图、
其中图12中第三级放大电路输出端直接与一个电压跟随器相连，然后经过一个无源低通滤波器后输出信号。

第一级为前置放大电路，具有低噪声、低输出阻抗、信号带宽大的
特点，对信号进行低噪声前置放大处理，为减少引入噪声干扰采用5倍放大，第二级、第三
级分别采用10倍、20倍放大；对微弱信号进行放大的过程中，同时使用有源滤波和无源滤波，组成了带通滤波器，在对信号进行放大的同时进行滤波处理。

图经过信号处理的过靶信号波形图。

图中弹丸目标过靶信号明显，完全满足速度测试要求。

图11第二级放大电路图
图12第三级放大电路图
图13过靶信号波形图。

光电转换简单电路1. 光电转换的基本原理1.1 光电效应的发现1.2 光电效应的基本原理1.3 光电转换的应用领域2. 光电转换电路的基本组成2.1 光电转换元件2.2 光敏电阻2.3 光敏二极管2.4 光电管2.5 光电二极管2.6 光电晶体管3. 光电转换电路的工作原理及应用案例3.1 光敏电阻电路3.1.1 光敏电阻电路的工作原理3.1.2 光敏电阻电路的应用案例3.2 光敏二极管电路3.2.1 光敏二极管电路的工作原理3.2.2 光敏二极管电路的应用案例3.3 光电晶体管电路3.3.1 光电晶体管电路的工作原理3.3.2 光电晶体管电路的应用案例4. 光电转换电路的设计与优化4.1 电路的基本设计原则4.2 光电转换电路的参数选择4.3 光电转换电路的性能优化5. 光电转换电路在实际应用中的局限性与改进5.1 光电转换元件的选择限制5.2 光电转换电路的灵敏度与动态性能5.3 光电转换电路的温度影响5.4 光电转换电路的辐射环境适应性6. 光电转换电路的未来发展趋势6.1 新型光电转换元件的研究与应用6.2 智能化控制技术在光电转换电路中的应用6.3 光电转换电路的节能环保发展方向结论通过对光电转换简单电路的探讨，我们可以了解到光电效应的基本原理和光电转换电路的基本组成。

在应用方面，我们指出了光敏电阻电路、光敏二极管电路和光电晶体管电路的工作原理及应用案例。

此外，我们还讨论了光电转换电路的设计与优化方法，以及目前存在的局限性和改进方向。

最后，我们展望了光电转换电路的未来发展趋势，包括新型元件的研究与应用、智能化控制技术的应用以及节能环保的发展方向。

光电转换电路的发展将为现代科技和工业的各个领域提供更广阔的应用前景。

光电转换简单电路一、什么是光电转换光电转换是指将光能转化为电能的过程。

光电转换技术广泛应用于太阳能电池、摄像机、扫描器、激光打印机等领域。

二、光电转换简单电路的组成1. 光敏二极管（Photodiode）光敏二极管是一种可以将入射的光信号转化为电信号的元件。

它由一个p型半导体和一个n型半导体构成，当有入射光照射到芯片上时，会产生一些载流子，从而形成一个漏流。

这个漏流就可以用来表示入射的光强度大小。

2. 放大器（Amplifier）放大器可以将微弱的信号放大到足够大的范围，以便于后续处理。

在光电转换中，放大器通常用来放大从光敏二极管中读取到的微弱信号。

3. 滤波器（Filter）滤波器可以帮助去除杂乱无章的噪声信号，只保留我们需要检测的信号。

4. 逆变器（Inverter）逆变器可以将直流信号转化为交流信号。

三、常见的光电转换简单电路1. 光敏二极管直接驱动电路这种电路比较简单，只需要将光敏二极管和一个放大器连接起来即可。

当有光照射到光敏二极管上时，它会产生一个微弱的漏流信号，通过放大器可以将这个信号放大到足够大的范围。

2. 光敏二极管与滤波器组成的电路在一些应用场合中，我们需要去除杂乱无章的噪声信号，只保留我们需要检测的信号。

这时候就可以使用滤波器。

将光敏二极管和滤波器连接起来，可以有效地去除噪声信号。

3. 光敏二极管与逆变器组成的电路有些应用场合中，我们需要将直流信号转化为交流信号。

这时候就可以使用逆变器。

将光敏二极管和逆变器连接起来，可以将直流信号转化为交流信号。

四、结语通过以上介绍，我们可以看到，在不同应用场合下，光电转换简单电路的组成是不同的。

但无论是哪种组成方式，在实际应用中都发挥着非常重要的作用。

光电转换与信号处理电路设计原理介绍本文介绍了光电转换与信号处理电路的设计原理，包括其基本原理、设计流程以及注意事项。

基本原理光电转换是指将光信号转换为电信号的过程。

其中，光信号可以是来自自然界或人工照明下的光，电信号可以是模拟信号或数字信号。

在进行光电转换之前，需要进行前置放大、滤波等信号处理。

信号处理电路是指对信号进行处理的电路，包括滤波、放大、采样等等。

这些电路的设计需要根据信号的特点进行选型，同时要考虑电路的稳定性和可靠性。

设计流程光电转换与信号处理电路的设计流程如下：1. 确定需求：确定所需的输入信号、输出信号和信号特性。

2. 选择器件：根据信号特性选择合适的器件，如传感器、电容、电阻等。

3. 设计电路：根据选定的器件设计电路，包括前置放大电路、滤波电路、放大电路等等。

4. PCB设计：将电路布局到PCB上，并进行相应的布线和排布。

5. 烧录程序：根据需要，将相应的程序烧录到芯片中，实现控制或数据处理等功能。

6. 测试验证：对设计的电路进行测试验证，检查是否符合要求。

7. 优化改进：对不符合要求的部分进行优化改进，提高电路的稳定性和可靠性。

注意事项在进行光电转换与信号处理电路的设计时，需要注意以下事项：1. 确定需求时，要清楚输入和输出信号的特点，确保电路符合要求。

2. 在选择器件时，要根据信号的特性选择合适的器件，避免误选。

3. 在设计电路时，要考虑电路的稳定性和可靠性，避免出现故障。

4. 在布局和排布PCB时，要注意信号和电源的分离，避免出现干扰。

5. 在测试验证和优化改进时，要认真分析原因，找到问题的根源。

设计光电转换与信号处理电路需要丰富的电子电路知识及严谨的分析思维能力，本文所介绍的只是一个基本的设计流程与注意事项，希望大家在实际应用中能够深入学习与探究，做出更加优秀的电路设计。

光电转换电路的工作原理光电转换电路是一种将光能转换为电能的电路。

它通过光敏元件的光电效应来实现光能到电能的转换。

光敏元件是指能够对光信号作出响应并产生电信号的器件，常见的有光敏二极管、光敏三极管、光敏电阻等。

光电转换电路的工作原理可以分为三个步骤：光能的接收、光能的转换和电能的输出。

光能的接收。

光电转换电路通过光敏元件来接收光能。

当光线照射到光敏元件上时，光能被吸收并激发光敏元件内部的电子。

这些激发的电子会产生电荷，并在光敏元件的导体上形成电流。

光敏元件的导体一般是金属或半导体材料，能够有效地导电。

光能的转换。

光敏元件内部的电子在光照下会发生电离或电子跃迁等过程，将光能转化为电能。

这个过程可以用量子力学的理论来解释，即光子的能量被吸收后，激发了光敏元件内的电子，使其从价带跃迁到导带，形成自由载流子。

这些自由载流子的运动就构成了光敏元件的电流。

电能的输出。

光敏元件产生的电流可以通过电路的连接引出，并用来驱动其他电子元件，从而实现电能的输出。

光电转换电路通常会将光敏元件接入到其他电路中，如放大电路、滤波电路等，以便对光敏元件产生的电信号进行处理和利用。

通过这些电路的协同工作，光电转换电路可以将光能转换为电能，并输出到外部电路中。

光电转换电路的工作原理可以应用于多个领域。

在通信领域，光电转换电路常用于光纤通信中，将光信号转换为电信号进行传输和处理。

在太阳能领域，光电转换电路可以将太阳能转换为电能，用于供电或储存。

在光电显示领域，光电转换电路可以将光信号转换为电信号，驱动液晶显示屏或LED显示屏工作。

此外，光电转换电路还可以应用于光电传感器、光电开关等设备中。

总结起来，光电转换电路是一种能够将光能转换为电能的电路。

它通过光敏元件的光电效应，将光能转换为电能，并通过电路的连接和处理，实现电能的输出。

光电转换电路在通信、太阳能、光电显示等领域有着广泛的应用。

随着科技的不断进步和光电技术的不断发展，光电转换电路的性能和应用领域也将得到进一步拓展和完善。

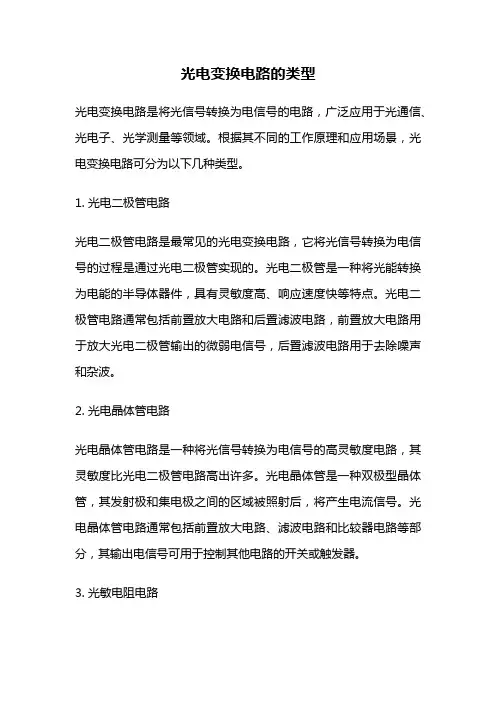

光电变换电路的类型光电变换电路是将光信号转换为电信号的电路，广泛应用于光通信、光电子、光学测量等领域。

根据其不同的工作原理和应用场景，光电变换电路可分为以下几种类型。

1. 光电二极管电路光电二极管电路是最常见的光电变换电路，它将光信号转换为电信号的过程是通过光电二极管实现的。

光电二极管是一种将光能转换为电能的半导体器件，具有灵敏度高、响应速度快等特点。

光电二极管电路通常包括前置放大电路和后置滤波电路，前置放大电路用于放大光电二极管输出的微弱电信号，后置滤波电路用于去除噪声和杂波。

2. 光电晶体管电路光电晶体管电路是一种将光信号转换为电信号的高灵敏度电路，其灵敏度比光电二极管电路高出许多。

光电晶体管是一种双极型晶体管，其发射极和集电极之间的区域被照射后，将产生电流信号。

光电晶体管电路通常包括前置放大电路、滤波电路和比较器电路等部分，其输出电信号可用于控制其他电路的开关或触发器。

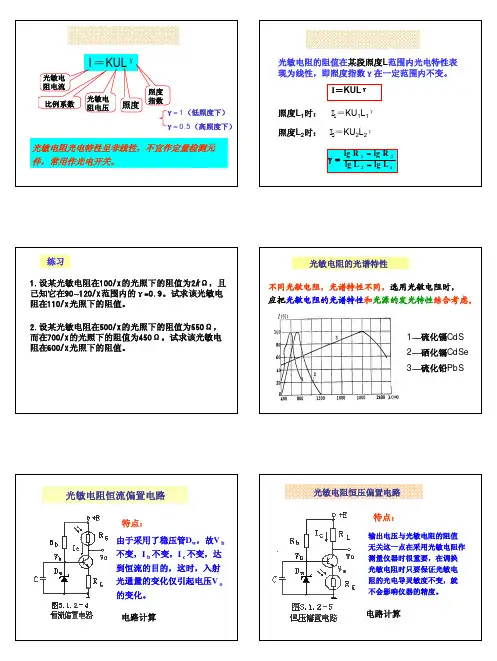

3. 光敏电阻电路光敏电阻电路是一种将光信号转换为电信号的电路，其基本原理是利用光敏电阻对光的敏感性来实现。

光敏电阻是一种半导体材料，其电阻值随着光照强度的变化而发生变化。

光敏电阻电路通常包括前置放大电路和后置滤波电路，前置放大电路用于放大光敏电阻输出的微弱电信号，后置滤波电路用于去除噪声和杂波。

4. 光电耦合器电路光电耦合器电路是一种将光信号转换为电信号的电路，其基本原理是利用光电耦合器将光信号和电信号隔离开来。

光电耦合器是一种将光信号转换为电信号的器件，其内部包含一对发光二极管和光敏三极管。

光电耦合器电路通常包括前置放大电路和后置滤波电路，前置放大电路用于放大光电耦合器输出的微弱电信号，后置滤波电路用于去除噪声和杂波。

5. 光电开关电路光电开关电路是一种将光信号转换为电信号的电路，其基本原理是利用光电二极管、光电晶体管等器件来实现开关控制。

光电开关电路通常包括光电传感器、信号处理电路和控制器等部分，其输出信号可用于控制灯光、电机等设备的开关。

高速光电转换电路的设计涉及到将光信号转换为电信号，以便于在电子系统中进行处理和传输。

以下是一些设计高速光电转换电路时需要考虑的关键要素：1. 光电探测器选择：选择合适的光电探测器是关键，比如雪崩光电二极管（APD）、光阴极、光电二极管（PD）等，它们都有不同的增益、带宽和灵敏度特性。

对于高速应用，通常会选择具有高增益和高带宽的探测器，如APD。

2. 信号放大：光电探测器的输出信号通常很微弱，需要通过放大电路进行增强。

设计时要考虑放大器的带宽、噪声和线性度，以确保信号在放大过程中不会失真。

3. 信号处理：设计高速信号处理电路，包括模拟信号处理和数字信号处理。

模拟信号处理可能包括滤波、阈值检测、整形等。

数字信号处理则涉及数字逻辑、数据采集、数字/模拟转换等。

4. 时钟和数据恢复：对于数字光通信，需要设计时钟和数据恢复电路，以确保数据的正确同步。

5. 串扰和噪声抑制：设计时需要考虑电路之间的串扰，以及电源和地线的噪声问题。

使用屏蔽、接地和去耦等技术来减少干扰。

6. 热设计：高速光电转换电路可能会产生较多热量，需要考虑散热设计，以防过热。

7. 封装和板级设计：选择合适的封装方式，以保护光电探测器免受环境因素的影响。

板级设计时要考虑信号的完整性，防止信号在传输过程中失真。

8. 可靠性和稳定性：设计时要考虑长期运行的可靠性和稳定性，包括电磁兼容性（EMC）和电磁干扰（EMI）的问题。

9. 测试和验证：设计完成后的电路需要经过严格的测试，以验证其性能是否符合设计要求。

在设计高速光电转换电路时，还需要根据具体的应用场景和性能要求来优化电路设计。

这通常涉及到深入的模拟和实际测试，以确保电路能够在实际应用中达到所需的性能。

光电转换电路资料报告班级：电子09姓名：旋学号：8号指导老师：明含有光电转换器的电路叫做光电转换电路。

光电转换器件主要是利用光电效应将光信号转换成电信号。

自光电效应发现至今，光电转换器件获得了突飞猛进的发展，目前各种光电转换器件已广泛地应用在各行各业。

常用的光电效应转换器件有光敏电阻、光电倍增器、光电池、光电二极管等。

光电倍增器是把微弱的输入转换为电子，并使电子获得倍增的电真空器件。

当光信号强度发生变化时，阴极发射的光电子数目相应变化，由于各倍增极的倍增因子基本上保持常数，所以阳极电流亦随光信号的变化而变化，此即光电倍增管的简单工作过程。

由此可见，光电倍增管的性能主要由光阴极、倍增极及极间电压决定。

光电阴极受强光照射后，由于发射电子的速率很高，光电阴极内部来不及重新补充电子，因此使光电倍增管的灵敏度下降。

如果入射光强度太高，导致器件内电流太大，以至于电阴极和倍增极因发射二分解，就会造成光电倍增管的永久性波坏。

因此，使用光电倍增管时，应避免强光直接入射。

光电倍增管一般用来测弱光信号。

光电池是把光能直接变成电能的器件，可作为能源器件使用，如卫星上使用的太阳能电池。

它也可作为光电子探测器件。

光电二极管有耗尽层光电二极管和雪崩光电二极管两种。

半导体PN结区附近成为耗尽层，该层的两侧是相对高的空间电荷区，而耗尽层内通常情况下并不存在电子和空穴。

只有当光照射PN结时才能使耗尽层内产生载流子（电子－空穴对），载流子被结内电场加速形成光电流。

利用该原理制成的光电二极管称为耗尽层光电二极管。

耗尽层光电二极管有pin层、pn层、金属－半导体型、异质型等光电二极管工作原理光电二极管是将光信号变成电信号的半导体器件。

它的核心部分也是一个PN结，和普通二极管相比，在结构上不同的是，为了便于接受入射光照，PN结面积尽量做的大一些，电极面积尽量小些，而且PN结的结深很浅，一般小于1微米。

光电二极管是在反向电压作用之下工作的。

光电转换器的特性及其驱动电路一、光电转换器的概述光电转换器是指将光信号转换为电信号的器件，其应用广泛，如激光测距、光电传感等。

具体来说，光电转换器包括两个核心部分：光敏元件和光电转换电路。

目前在光敏元件中，应用最广泛的是光电二极管和光电晶体管。

它们的主要特点是响应速度快、增益高、干扰抗性强等。

光电转换电路则根据传感器的不同，采用不同的电路实现器件对光信号的捕获、放大、滤波和数字化等操作，以便输出稳定的电信号。

二、光电转换器的特性1.电流-光功率特性电流-光功率特性是光敏元件的基本特性之一。

它定义为在一定光功率下，光敏元件输出的电流大小，通常以 mA/W 为单位来表示。

在实际应用中，我们需要通过这个特性来了解光敏元件的响应情况以及光功率与电流之间的关系。

光敏元件的电流-光功率特性可以分为线性区和饱和区两个部分。

处于线性区时，光敏元件的输出电流与光功率成正比关系。

而当光功率超过一个临界值时，光敏元件的输出电流基本不再增加，这个临界值也就是饱和光功率。

2.响应速度响应速度是光敏元件的重要指标之一，它定义为当光敏元件受到光信号时，输出信号从零电平达到其最大电平所需的时间。

响应速度的大小依赖于光敏元件的材料、结构、工艺等多方面因素。

当应用中需要高速光电转换时，我们需要选择具有高响应速度的光敏元件，并设计适应的电路来保证信号不失真。

3.噪声特性噪声是指电子元器件在正常情况下内部随机分布而导致的不确定性信号。

在光电转换器应用中，噪声特性是影响转换精度和信噪比的关键因素之一。

光敏元件的噪声分为热噪声和暗电流噪声两种，热噪声主要与温度有关，而暗电流噪声则与器件的制造工艺有关。

四、光电转换器的驱动电路驱动电路是将光敏元件的输出信号转换为数字信号的关键环节。

驱动电路主要实现了放大、滤波、模数转换和数字输出等功能。

不同的光敏元件和应用场合需要不同的驱动电路，其设计挑战主要包括以下几点。

1.增益控制光敏元件的输出信号较弱，因此需要低噪声、高精度的放大器来放大输出信号，以满足后续处理电路的需求。

光电转换电路的设计与优化策略摘要：光电转换电路是光电检测系统中的重要组成部分，电路性能是否稳定、参数是否合理，关系到光电检测结果的准确性，本文主要对光电转换电路前置放大和主放大电路设计中的影响因素，进行了全面细致分析，在此基础上提出了光电转化电路滤波、降噪等方面的优化策略，可进一步强化获得有用信号的能力，还提出了电路器件的选择标准和设计制作依据，以此提升光电转换电路实践应用效益，望可以为后续设计与优化提供参考借鉴。

关键词：光电转换电路；前置放大；主放大；优化设计光电技术是一种高新技术，主要基于计算机技术，将光学技术与电子技术融合在一起，这一技术在多领域得到良好应用。

光电检测技术在实际应用时，需要进行光电转换，利用光电二极管将光通量转化为光电流，并通过后续电路优化信号，为检测工作提供有可靠依据，在此期间，光电转换电路发挥着重要作用，整个电路设计水平直接影响检测系统的运用效果，应加强对光电转换电路的优化设计。

1.光电转换电路中前置放大电路设计分析1.1光电二极管工作模式光电二极管作为光电转换电路中的基础器件，在光照条件下会产生细小电流，所以可以将其作为光电检测系统中的感应元件。

该器件具有灵活应用特点，可在光伏模式和光导模式下作业，电路图如图1所示。

前一模式中该器件可进行精准线性工作，后一模式中则可实现高速切换，但线性作业精度无法保障。

而光电二极管在反偏置模式下，光照不是必要条件，在无光照条件下也会产生细小电流，其属于暗电流，这种电流在输入后会引起噪声，为避免这一问题，在光电转换电路设计中会选择光伏模式。

理想状态下，光电二极管可快速响应，而且恒流精度高，并能够长期保持稳定工作状态，没有负载电阻的情况下，能获得良好输出特性。

前置放大电路输入阻抗Rin =Rf/(1+A)，A为运算放大器的开环增益，Rf为反馈电阻，一般而言，A≥106，所以Rin≈0；基于上述运算，光电二极管在光伏模式下工作时，产生的光电流能够在反馈电阻作用下形成压降，在这一过程中可实现光通量、光电流和电压转换。
