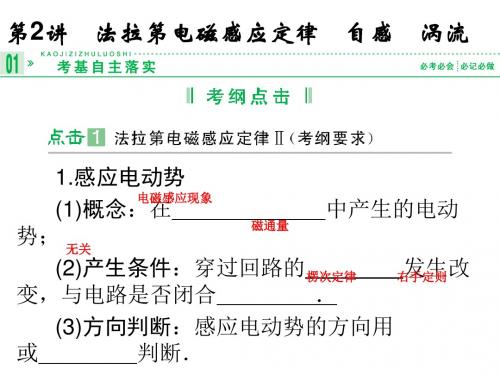

第2讲 法拉第电磁感应定律 自感 涡流知识点一 法拉第电磁感应定律 1.感应电动势(1)概念：在 中产生的电动势.(2)产生条件：穿过回路的 发生改变，与电路是否闭合 . (3)方向判断：感应电动势的方向用 或 判断. 2.法拉第电磁感应定律(1)内容：感应电动势的大小跟穿过这一电路的 成正比. (2)公式：E ＝n ΔΦΔt，其中n 为线圈匝数.(3)感应电流与感应电动势的关系：遵守闭合电路的 定律，即I ＝ . 3.导体切割磁感线的情形(1)若B 、l 、v 相互垂直，则E ＝ . (2)v ∥B 时，E ＝0.答案：1.(1)电磁感应现象 (2)磁通量 无关 (3)楞次定律 右手定则 2.(1)磁通量的变化率 (3)欧姆ER ＋r3.(1)Blv知识点二 自感、涡流 1.自感现象(1)概念：由于导体本身的 变化而产生的电磁感应现象称为自感. (2)自感电动势①定义：在自感现象中产生的感应电动势叫做 . ②表达式：E ＝ . (3)自感系数L①相关因素：与线圈的 、形状、 以及是否有铁芯有关. ②单位：亨利(H)，1 mH ＝ H,1 μH ＝ H. 2.涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生 ，这种电流像水的漩涡所以叫涡流.答案：1.(1)电流 (2)①自感电动势 ②L ΔIΔt (3)①大小 匝数②10－310－62.感应电流(1)磁通量变化越大，产生的感应电动势也越大.( ) (2)磁通量变化越快，产生的感应电动势就越大.( ) (3)磁通量的变化率描述的是磁通量变化的快慢.( ) (4)感应电动势的大小与线圈的匝数无关.( ) (5)线圈中的自感电动势越大，自感系数就越大.( )(6)磁场相对导体棒运动时，导体棒中也能产生感应电动势.( ) (7)对于同一线圈，当电流变化越快时，线圈中的自感电动势越大.( ) (8)自感电动势阻碍电流的变化，但不能阻止电流的变化.( ) 答案：(1) (2)√ (3)√ (4) (5) (6)√ (7)√ (8)√动生电动势和感生电动势当线圈匝数为1时，法拉第电磁感应定律的数学式是E ＝d Φd t ，E 表示电动势的大小.中学教材中写成E ＝ΔΦΔt ，既表示平均也表示瞬时.应用时常遇到两种情况，一是S 不变而B 随时间变化，则可用形式E ＝S ΔB Δt ；二是B 不变而S 变化，则可应用形式E ＝B ΔSΔt .至于导体棒切割磁感线产生的电动势E ＝Blv ，教材则是通过一典型模型利用E ＝B ΔSΔt推出的.我们知道，B 不随时间变化(恒定磁场)而闭合电路的整体或局部在运动，这样产生的感应电动势叫动生电动势，其非静电力是洛伦兹力.B 随时间变化而闭合电路的任一部分都不动，这样产生的感应电动势叫感生电动势，其非静电力是涡旋电场(非静电场)对电荷的作用力.上述两种电动势统称感应电动势，其联系何在？分析磁通量Φ的定义公式Φ＝BS 可见Φ与BS 两个变量有关，既然E ＝d Φd t ，那么根据全导数公式有d Φd t ＝S ∂B ∂t ＋B ∂S ∂t ，其中S ∂B∂t 即感生电动势，体现了因B 随时间变化而产生的影响.B ∂S∂t 同样具有电动势的单位，其真面目是什么呢？我们采用和现行中学教材一样的方法，建立一物理模型分析.如图所示，MN 、PQ 是两水平放置的平行光滑金属导轨，其宽度为L ，ab 是导体棒，切割速度为v .设匀强磁场磁感应强度为B ，方向垂直纸面向里.在Δt 时间内，回路面积变化为ΔS ＝L Δx ，面积的平均变化率ΔS Δt ＝L Δx Δt .当Δt →0时，Δx Δt →v ，即d S d t ＝Lv ，d S d t 对应全导数公式中的∂S ∂t ，可见B ∂S ∂t ＝BLv ，这就是动生电动势，体现了因面积变化而产生的影响.推而广之，线圈在匀强磁场中做收缩、扩张、旋转等改变面积的运动而产生的电动势也是动生电动势.两种电动势可以同时出现.考点一 法拉第电磁感应定律的理解和应用1.感应电动势的决定因素(1)由E ＝n ΔΦΔt 知，感应电动势的大小由穿过电路的磁通量的变化率ΔΦΔt 和线圈匝数n 共同决定，而与磁通量Φ、磁通量的变化量ΔΦ的大小没有必然联系.(2)ΔΦΔt 为单匝线圈产生的感应电动势大小.2.法拉第电磁感应定律的两个特例(1)回路与磁场垂直的面积S 不变，磁感应强度发生变化，则ΔΦ＝ΔB ·S ，E ＝n ΔBΔt ·S .(2)磁感应强度B 不变，回路与磁场垂直的面积发生变化，则ΔΦ＝B ·ΔS ，E ＝nB ΔSΔt.[典例1] (2017·安徽安庆质检)如图甲所示，一个电阻值为R 、匝数为n 的圆形金属线圈与阻值为2R 的电阻R 1连接成闭合回路，线圈的半径为r 1.在线圈中半径为r 2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图乙所示(规定图甲中B 的方向为正方向).图线与横、纵轴的截距分别为t 0和B 0，导线的电阻不计.求0～t 1时间内：甲 乙 (1)通过电阻R 1的电流大小和方向；(2)通过电阻R 1的电荷量q 及电阻R 1上产生的热量.[解题指导] (1)B ­t 图象为一条倾斜直线，表示磁场均匀变化，即变化率恒定. (2)本题应区分磁场的面积和线圈的面积.[解析] (1)根据楞次定律可知，通过R 1的电流方向为由b 到a .根据法拉第电磁感应定律得，线圈中的电动势E ＝n ΔB πr 22Δt ＝n ·B 0πr 22t 0根据闭合电路欧姆定律得，通过R 1的电流I ＝E 3R ＝nB 0πr 223Rt 0. (2)通过R 1的电荷量q ＝It 1＝nB 0πr 22t 13Rt 0R 1上产生的热量Q ＝I 2R 1t 1＝2n 2B 20π2r 42t 19Rt 2. [答案] (1)nB 0πr 223Rt 0方向由b 到a(2)nB 0πr 22t 13Rt 0 2n 2B 20π2r 42t 19Rt 2[变式1] 如图所示，一正方形线圈的匝数为n ，边长为a ，线圈平面与匀强磁场垂直，且一半处在磁场中.在Δt 时间内，磁感应强度的方向不变，大小由B 均匀地增大到2B .在此过程中，线圈中产生的感应电动势为( )A.Ba 22ΔtB.nBa 22ΔtC.nBa 2ΔtD.2nBa 2Δt答案：B 解析：磁感应强度的变化率ΔB Δt＝2B －B Δt ＝B Δt ，法拉第电磁感应定律公式可写成E ＝n ΔΦΔt ＝n ΔBΔt S ，其中磁场中的有效面积S ＝12a 2，代入得E ＝n Ba 22Δt，选项B 正确，A 、C 、D 错误. [变式2](2016·北京卷)如图所示，匀强磁场中有两个导体圆环a 、b ，磁场方向与圆环所在平面垂直.磁感应强度B 随时间均匀增大.两圆环半径之比为2∶1，圆环中产生的感应电动势分别为E a 和E b .不考虑两圆环间的相互影响.下列说法正确的是( )A.E a ∶E b ＝4∶1，感应电流均沿逆时针方向B.E a ∶E b ＝4∶1，感应电流均沿顺时针方向C.E a ∶E b ＝2∶1，感应电流均沿逆时针方向D.E a ∶E b ＝2∶1，感应电流均沿顺时针方向答案：B 解析：由法拉第电磁感应定律E ＝ΔΦΔt ＝ΔB Δt πr 2，ΔB Δt 为常数，E 与r 2成正比，故E a ∶E b ＝4∶1.磁感应强度B 随时间均匀增大，故穿过圆环的磁通量增大，由楞次定律知，感应电流产生的磁场方向与原磁场方向相反，垂直纸面向里，由安培定则可知，感应电流均沿顺时针方向，故B 项正确.应用电磁感应定律应注意的三个问题(1)公式E ＝n ΔΦΔt 求解的是一个回路中某段时间内的平均感应电动势，在磁通量均匀变化时，瞬时值才等于平均值.(2)利用公式E ＝nS ΔBΔt求感应电动势时，S 为线圈在磁场范围内的有效面积.(3)通过回路截面的电荷量q 仅与n 、ΔΦ和回路电阻R 有关，与时间长短无关.推导如下：q ＝I Δt ＝n ΔΦΔtR Δt ＝n ΔΦR. 考点 导体切割磁感线产生感应电动势的计算1.平动切割(1)常用公式：若运动速度v 和磁感线方向垂直，则感应电动势E ＝BLv .注意：公式E ＝BLv 要求B ⊥L 、B ⊥v 、L ⊥v ，即B 、L 、v 三者两两垂直，式中的L 应该取与B 、v 均垂直的有效长度(即导体的有效切割长度).(2)有效长度：公式中的L 为有效切割长度，即导体在与v 垂直的方向上的投影长度. (3)相对性：E ＝BLv 中的速度v 是相对于磁场的速度，若磁场也运动时，应注意速度间的相对关系.2.转动切割在磁感应强度为B 的匀强磁场中，长为L 的导体棒绕一端为轴以角速度ω匀速转动时，此时产生的感应电动势E ＝BLv 中＝12B ωL 2.若转动的是圆盘，则可以把圆盘看成由很多根半径相同的导体杆组合而成的.考向1 导体棒平动切割磁感线[典例2] (2015·安徽卷)如图所示，abcd 为水平放置的平行“”形光滑金属导轨，间距为l ，导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B ，导轨电阻不计.已知金属杆MN 倾斜放置，与导轨成θ角，单位长度的电阻为r ，保持金属杆以速度v 沿平行于cd 的方向滑动(金属杆滑动过程中与导轨接触良好).则( )A.电路中感应电动势的大小为Blvsin θB.电路中感应电流的大小为Bv sin θrC.金属杆所受安培力的大小为B 2lv sin θrD.金属杆的热功率为B 2lv 2r sin θ[解题指导] 解答该题要明确以下几点：(1)金属杆切割磁感线的有效长度并不是它的实际长度，而是它的长度沿垂直速度方向的投影长度.(2)金属杆相当于电源，电路中的电流可利用欧姆定律求得. (3)金属杆的热功率可用公式P ＝I 2R 求得.[解析] 金属杆的运动方向与金属杆不垂直，电路中感应电动势的大小为E ＝Blv (l为切割磁感线的有效长度)，选项A 错误；电路中感应电流的大小为I ＝ER ＝Blv lsin θr＝Bv sin θr ，选项B 正确；金属杆所受安培力的大小为F ＝BIl ′＝B ·Bv sin θr ·l sin θ＝B 2lvr ，选项C 错误；金属杆的热功率为P ＝I 2R ＝B 2v 2sin 2θr 2·lr sin θ＝B 2lv 2sin θr，选项D 错误.[答案] B考向2 导体棒旋转切割磁感线[典例3] (多选)1831年，法拉第发明的圆盘发电机(图甲)是利用电磁感应的原理制成的，是人类历史上第一台发电机.图乙是这个圆盘发电机的示意图：铜盘安装在水平的铜轴上，它的边缘正好在两磁极之间，两块铜片C 、D 分别与转动轴和铜盘的边缘良好接触，使铜盘转动，电阻R 中就有电流通过.若所加磁场为匀强磁场，方向水平向右，回路的总电阻恒定，从左往右看，铜盘沿顺时针方向匀速转动，下列说法正确的是( )甲 乙A.铜盘转动过程中，穿过铜盘的磁通量不变B.电阻R 中有正弦式交变电流通过C.若不给铜盘施加任何外力，铜盘最终会停下来D.通过R 的电流方向是从a 流向b[解析] 铜盘切割磁感线产生感应电动势，铜盘相当于电源，从而在电路中形成方向不变的电流，内部电流方向是从负极(D 点)到正极(C 点).由于铜盘在运动中受到安培力的阻碍作用，故最终会停下来.故选A 、C.[答案] AC [变式3](2015·新课标全国卷Ⅱ)如图所示，直角三角形金属框abc 放置在匀强磁场中，磁感应强度大小为B ，方向平行于ab 边向上.当金属框绕ab 边以角速度ω逆时针转动时，a 、b 、c 三点的电势分别为U a 、U b 、U c .已知bc 边的长度为l .下列判断正确的是( )A.U a >U c ，金属框中无电流B.U b >U c ，金属框中电流方向沿a →b →c →aC.U bc ＝－12Bl 2ω，金属框中无电流D.U ac ＝12Bl 2ω，金属框中电流方向沿a →c →b →a答案：C 解析：闭合金属框在匀强磁场中以角速度ω逆时针转动时，穿过金属框的磁通量始终为零，金属框中无电流.由右手定则可知U b ＝U a <U c ，A 、B 、D 选项错误；b 、c 两点的电势差U bc ＝－Blv 中＝－12Bl 2ω，选项C 正确.公式E ＝Blv 与E ＝n ΔΦΔt的比较考点通电自感和断电自感1.对自感现象的理解(1)自感电动势总是阻碍导体中原电流的变化. (2)通过线圈中的电流不能发生突变，只能缓慢变化. (3)电流稳定时，自感线圈就相当于普通导体.(4)线圈的自感系数越大，自感现象越明显，自感电动势只是延缓了过程的进行，但它不能使过程停止，更不能使过程反向.2.自感中“闪亮”与“不闪亮”问题考向1 通电自感[典例4] 如图所示，A 、B 是两个完全相同的灯泡，L 的自感系数较大的线圈，其直流电阻忽略不计.当开关S 闭合时，下列说法正确的是( )A.A 比B 先亮，然后A 熄灭B.B 比A 先亮，然后B 逐渐变暗，A 逐渐变亮C.A、B一起亮，然后A熄灭D.A、B一起亮，然后A逐渐变亮，B的亮度不变[解析] 开关闭合的瞬间，线圈由于自感阻碍电流通过，相当于断路，B灯先亮，之后线圈阻碍作用减弱，相当于电阻减小，则总电阻减小，总电流增大，路端电压减小，B灯所在支路电流减小，B灯变暗，A灯所在支路电流增大，A灯变亮.[答案] B考向2 断电自感[典例5] 如图所示电路中，L是一电阻可忽略不计的电感线圈，a、b为L的左、右两端点，A、B、C为完全相同的三个灯泡，原来开关S是闭合的，三个灯泡均在发光.某时刻将开关S断开，则下列说法正确的是( )A.a点电势高于b点，A灯闪亮后缓慢熄灭B.b点电势高于a点，B、C灯闪亮后缓慢熄灭C.a点电势高于b点，B、C灯闪亮后缓慢熄灭D.b点电势高于a点，B、C灯不会闪亮只是缓慢熄灭[解题指导] (1)断电自感现象中电流方向不改变.(2)L电阻不计，开关闭合时电流满足I A＞I B＝I C.[解析] 开关S闭合稳定时，电感线圈支路的总电阻较B、C灯支路电阻小，故流过A灯的电流I1大于流过B、C灯的电流I2，且电流方向由a到b，a点电势高于b点.当开关S断开，电感线圈会产生自感现象，相当于电源，b点电势高于a点，阻碍流过A灯电流的减小，瞬间流过B、C灯支路的电流比原来的大，故B、C灯闪亮后再缓慢熄灭，故B正确.[答案] B考向3 自感现象中的图象问题[典例6]在如图所示的电路中，L为一个自感系数很大、直流电阻不计的线圈，D1、D2是两个完全相同的灯泡，E是一内阻不计的电源.t＝0时刻，闭合开关S，经过一段时间后，电路达到稳定，t1时刻断开开关S.I1、I2分别表示通过灯泡D1和D2的电流，规定图中箭头所示的方向为电流正方向，选项中能定性描述电流I 随时间t 变化关系的是( )A B C D[解析] 当S 闭合时，D 1、D 2同时亮且通过的电流大小相等，但由于L 的自感作用，D 1被短路，I 1逐渐减小到零，I 2逐渐增大至稳定；当S 再断开时，D 2马上熄灭，D 1与L 组成回路，由于L 的自感作用，D 1慢慢熄灭，电流反向且减小；综上所述知A 正确.[答案] A分析自感现象时的两点注意(1)通电自感线圈中的电流不能发生突变，即通电过程中，电流是逐渐变大的；断电过程中，电流是逐渐变小的，此时线圈可等效为“电源”，该“电源”与其他元件形成回路.(2)断电自感中，灯泡是否闪亮问题的判断 ①通过灯泡的自感电流大于原电流时，灯泡闪亮； ②通过灯泡的自感电流小于等于原电流时，灯泡不会闪亮.1.[公式E ＝BLv 的应用]如图所示，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v 沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小为ε；将此棒弯成两段长度相等且相互垂直的折线，置于与磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v 运动时，棒两端的感应电动势大小为ε′，则ε′ε等于( )A.12B.22C.1D. 2答案：B 解析：设弯折前金属棒切割磁感线的长度为L ，弯折后，金属棒切割磁感线的有效长度为l ＝22L ，故产生的感应电动势为ε′＝Blv ＝22BLv ＝22ε，所以ε′ε＝22，B 正确.2.⎣⎢⎡⎦⎥⎤公式E ＝n ΔΦΔt 的应用如图所示为无线充电技术中使用的受电线圈示意图，线圈匝数为n ，面积为S .若在t 1到t 2时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B 1均匀增加到B 2，则该段时间线圈两端a 和b 之间的电势差φa －φb ( )A.恒为nS （B 2－B 1）t 2－t 1B.从0均匀变化到nS （B 2－B 1）t 2－t 1 C.恒为－nS （B 2－B 1）t 2－t 1D.从0均匀变化到－nS （B 2－B 1）t 2－t 1答案：C 解析：由楞次定律判定，感应电流从a 流向b ，b 点电势高于a 点电势，故φa －φb ＝－nS B 2－B 1t 2－t 1，因为磁场均匀增加，所以φa －φb 为恒定的，可见C 正确. 3.⎣⎢⎡⎦⎥⎤公式E ＝12BL 2ω的应用如图所示，半径为r 的金属圆盘在垂直于盘面的匀强磁场B 中，绕O 轴以角速度ω沿逆时针方向匀速运动，则通过电阻R 的电流的方向和大小是(金属圆盘的电阻不计)( )A.由c 到d ，I ＝Br 2ωRB.由d 到c ，I ＝Br 2ωRC.由c 到d ，I ＝Br 2ω2RD.由d 到c ，I ＝Br 2ω2R答案：D 解析：由右手定则判定通过电阻R 的电流的方向是由d 到c ；而金属圆盘产生的感应电动E ＝12Br 2ω，所以通过电阻R 的电流大小是I ＝Br 2ω2R，选项D 正确. 4.[通电自感与断电自感]在如图所示的电路中，a 、b 为两个完全相同的灯泡，L 为电阻可忽略不计的自感线圈，E 为电源，S 为开关.关于两灯泡点亮和熄灭的先后次序，下列说法正确的是( )A.合上开关，a 先亮，b 后亮；断开开关，a 、b 同时熄灭B.合上开关，b 先亮，a 后亮；断开开关，a 先熄灭，b 后熄灭C.合上开关，b 先亮，a 后亮；断开开关，a 、b 同时熄灭D.合上开关，a 、b 同时亮；断开开关，b 先熄灭，a 后熄灭答案：C 解析：由于L 是自感线圈，当合上S 时，自感线圈L 将产生自感电动势，阻碍电流的增加，故有b 灯先亮，a 灯后亮；当S 断开时，L 、a 、b 组成回路，L 产生自感电动势阻碍电流的减弱，由此可知，a 、b 同时熄灭，C 正确.5.公式E ＝12BL 2ω和E ＝n ΔΦΔt的应用如图所示，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面(纸面)向里，磁感应强度大小为B 0.使该线框从静止开始绕过圆心O 、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流.现使线框保持图中所示位置，磁感应强度大小随时间线性变化.为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率ΔB Δt的大小应为( )A.4ωB 0πB.2ωB 0πC.ωB 0πD.ωB 02π答案：C 解析：当导线框匀速转动时，设半径为r ，导线框电阻为R ，在很小的Δt 时间内，转过圆心角Δθ＝ωΔt ，由法拉第电磁感应定律及欧姆定律可得感应电流I 1＝B 0ΔS R Δt ＝B 0·πr 2Δθ2πR Δt ＝B 0r 2ω2R ；当导线框不动，而磁感应强度发生变化时，同理可得感应电流I 2＝ΔBS R Δt ＝ΔB ·πr 22R Δt ，令I 1＝I 2，可得ΔB Δt ＝B 0ωπ，C 对.。

1．感应电动势1．自感现象审核人签字：年月日中国书法艺术说课教案今天我要说课的题目是中国书法艺术，下面我将从教材分析、教学方法、教学过程、课堂评价四个方面对这堂课进行设计。

一、教材分析：本节课讲的是中国书法艺术主要是为了提高学生对书法基础知识的掌握，让学生开始对书法的入门学习有一定了解。

书法作为中国特有的一门线条艺术，在书写中与笔、墨、纸、砚相得益彰，是中国人民勤劳智慧的结晶，是举世公认的艺术奇葩。

早在5000年以前的甲骨文就初露端倪，书法从文字产生到形成文字的书写体系，几经变革创造了多种体式的书写艺术。

1、教学目标：使学生了解书法的发展史概况和特点及书法的总体情况，通过分析代表作品，获得如何欣赏书法作品的知识，并能作简单的书法练习。

2、教学重点与难点：（一）教学重点了解中国书法的基础知识，掌握其基本特点，进行大量的书法练习。

（二）教学难点：如何感受、认识书法作品中的线条美、结构美、气韵美。

3、教具准备：粉笔，钢笔，书写纸等。

4、课时：一课时二、教学方法：要让学生在教学过程中有所收获，并达到一定的教学目标，在本节课的教学中，我将采用欣赏法、讲授法、练习法来设计本节课。

（1）欣赏法：通过幻灯片让学生欣赏大量优秀的书法作品，使学生对书法产生浓厚的兴趣。

（2）讲授法：讲解书法文字的发展简史，和形式特征，让学生对书法作进一步的了解和认识，通过对书法理论的了解，更深刻的认识书法，从而为以后的书法练习作重要铺垫！（3）练习法：为了使学生充分了解、认识书法名家名作的书法功底和技巧，请学生进行局部临摹练习。

三、教学过程：（一）组织教学让学生准备好上课用的工具，如钢笔，书与纸等;做好上课准备，以便在以下的教学过程中有一个良好的学习气氛。

（二）引入新课，通过对上节课所学知识的总结，让学生认识到学习书法的意义和重要性！（三）讲授新课1、在讲授新课之前，通过大量幻灯片让学生欣赏一些优秀的书法作品，使学生对书法产生浓厚的兴趣。

第二课时 法拉第电磁感应定律，自感涡流考纲考情：5年19考法拉第电磁感应定律(Ⅱ) 自感，涡流(Ⅰ)[基础梳理]知识点一 法拉第电磁感应定律 1．感应电动势(1)定义：在电磁感应现象中产生的电动势．(2)产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关． (3)方向判断：感应电动势的方向用楞次定律或右手定则判断． 2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比． (2)公式：E ＝n ΔΦΔt ，其中n 为线圈匝数．知识点二 导体切割磁感线产生感应电动势1．自感现象(1)定义：由于通过导体自身的电流发生变化而产生的电磁感应现象． (2)自感电动势：①定义：在自感现象中产生的感应电动势． ②表达式：E ＝L ΔIΔt .③自感系数L ：相关因素：与线圈的大小、形状、圈数以及是否有铁芯有关． 单位：亨利(H)，1 mH ＝10－3 H,1μH ＝10－6 H.2．涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生感应电流，这种电流像水的漩涡，所以叫涡流．(1)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动．(2)电磁驱动：如果磁场相对于导体转动，在导体中会产生感应电流使导体受到安培力的作用，安培力使导体运动起来．交流感应电动机就是利用电磁驱动的原理工作的．[小题快练]1.一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1 s 时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1 s 时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势的比值为( )A.12B ．1C ．2D ．4[解析] 设原磁感应强度是B ，线框面积是S .第1 s 内ΔΦ1＝2BS －BS ＝BS ，第2 s 内ΔΦ2＝2B ·S 2－2B ·S ＝－BS .因为E ＝n ΔΦΔt，所以两次电动势大小相等，B 正确．[答案] B2．如图所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab 以水平速度v 0抛出．设在整个过程中，棒的取向不变且不计空气阻力，则在金属棒运动过程中产生的感应电动势大小变化情况是( )A ．越来越大B ．越来越小C ．保持不变D ．无法判断[解析] 金属棒水平抛出后，在垂直于磁场方向上的速度不变，由E ＝BL v 可知，感应电动势也不变．C 项正确．[答案] C3．如图所示，在磁感应强度为B 、方向垂直纸面向里的匀强磁场中，金属杆MN 在平行金属导轨上以速度v 向右匀速滑动，MN 中产生的感应电动势为E 1；若磁感应强度增为2B ，其他条件不变，MN 中产生的感应电动势变为E 2.则通过电阻R 的电流方向及E 1与E 2之比E 1∶E 2分别为( )A．c→a,2∶1 B．a→c,2∶ 1 C．a→c,1∶2 D．c→a,1∶2 [解析]金属杆垂直平动切割磁感线产生的感应电动势E＝Bl v，判断金属杆切割磁感线产生的感应电流方向可用右手定则．由右手定则判断可得，电阻R上的电流方向为a→c，由E＝Bl v知，E1＝Bl v，E2＝2Bl v，则E1∶E2＝1∶2，故选项C正确．[答案] C4．(2016·漳州高三质检)在如图所示的电路中，a、b为两个完全相同的灯泡，L为电阻可忽略不计的自感线圈，E为电源，S为开关．关于两灯泡点亮和熄灭的先后次序，下列说法正确的是()A．合上开关，a先亮，b后亮；断开开关，a、b同时熄灭B．合上开关，b先亮，a后亮；断开开关，a先熄灭，b后熄灭C．合上开关，b先亮，a后亮；断开开关，a，b同时熄灭D．合上开关，a、b同时亮；断开开关，b先熄灭，a后熄灭[解析]由于L是自感线圈，当合上S时，自感线圈L将产生自感电动势，阻碍电流的增加，故有b灯先亮，而a灯后亮．当S断开时，L、a、b组成回路，L产生自感电动势阻碍电流的减弱，由此可知，a、b同时熄灭，故选项C正确．[答案] C考向一对法拉第电磁感应定律的理解及应用1．决定感应电动势大小的因素。
