ZJ20节流、压井管汇使用说明书(江苏金石机械)

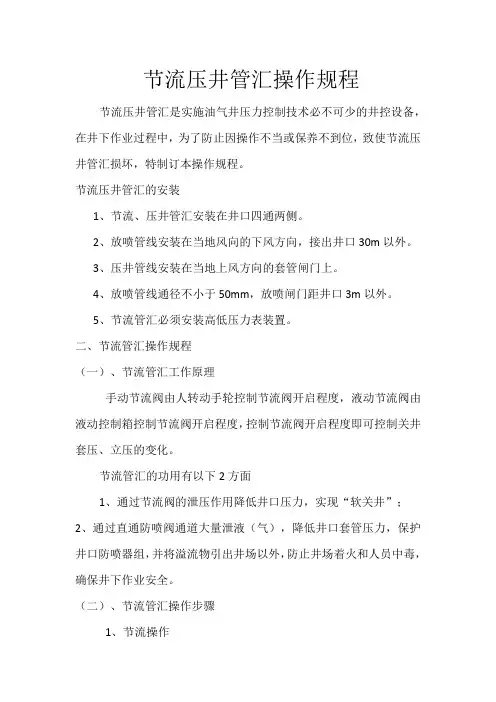

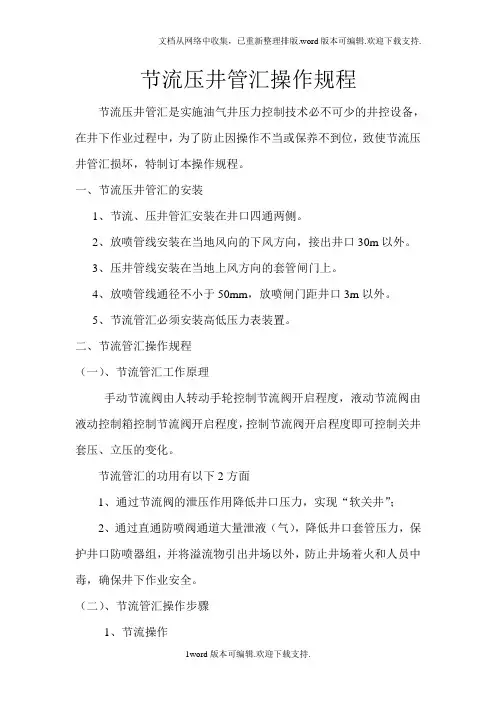

节流压井管汇操作规程节流压井管汇操作规程节流压井管汇是实施油气井压力控制技术必不可少的井控设备，在井下作业过程中，为了防止因操作不当或保养不到位，致使节流压井管汇损坏，特制订本操作规程。

一、节流压井管汇的安装1、节流、压井管汇安装在井口四通两侧。

2、放喷管线安装在当地风向的下风方向，接出井口30m以外。

3、压井管线安装在当地上风方向的套管闸门上。

4、放喷管线通径不小于50mm，放喷闸门距井口3m以外。

5、节流管汇必须安装高低压力表装置。

二、节流管汇操作规程（一）、节流管汇工作原理手动节流阀由人转动手轮控制节流阀开启程度，液动节流阀由液动控制箱控制节流阀开启程度，控制节流阀开启程度即可控制关井套压、立压的变化。

节流管汇的功用有以下2方面1、经过节流阀的泄压作用降低井口压力，实现“软关井”；2、经过直通防喷阀通道大量泄液（气），降低井口套管压力，保护井口防喷器组，并将溢流物引出井场以外，防止井场着火和人员中毒，确保井下作业安全。

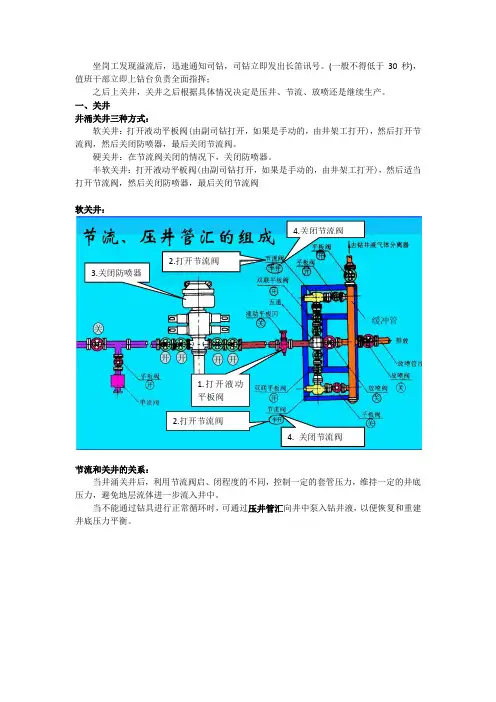

（二）、节流管汇操作步骤1、节流操作首先关闭主通径第一个平板阀J1，然后按先后顺序，关闭平板阀J3、J6、J7、J9、J11，打开平板阀J4、J8、J10，形成节流通道后（也能够选择另外一翼为通道，视现场情况选择），打开平板阀J1，经过节流阀J5起到泄压降低井口压力，实现“软关井”。

见附图1注意：其中一翼形成节流通道后，另外一翼为备用通道。

2、放喷操作首先关闭主通径平板阀J1，然后按先后顺序，关闭平板阀J3、J4、J6、J8、J9、J11，打开平板阀J7、J10，然后打开平板阀J1，形成放喷通道。

经过防喷通道大量泄液（气），降低井口套管压力，保护井口防喷器组。

见附图2三、压井管汇操作规程（一）压井管汇工作原理当用全封闸板全封井口时，经过压井管汇上连接高压泵使压井液经单流阀进入井筒，实施压井作业。

压井管汇的功用1、全封闸板关井时，经过压井管汇向井内强行泵入压井液，实现压井作业。

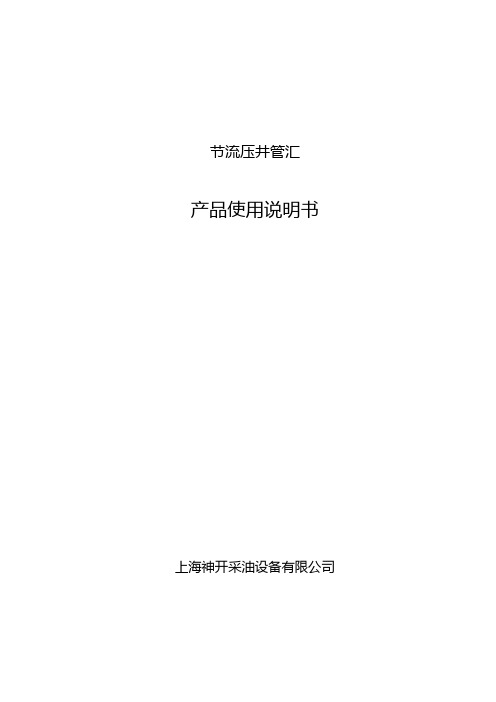

节流压井管汇产品使用说明书上海神开采油设备有限公司产品使用说明书1.用途：1.1.在钻井时,节流放喷管汇与压井管汇分别连接在防喷器的二侧 , 开关管汇上的平板阀和调节节流阀开度大小能实现节流循环和放喷，并可调节钻压与套压的压差，是平衡钻井或欠平衡钻井的配套工具。

1.2. 在钻井过程中，当井涌或井喷发生时可打开节流管汇边路放喷，也可通过打开中路平板闸阀直接放喷泄压。

1.3. 来自压井泥浆泵的高压泥浆通过压井管汇进入套管可以控制井喷和井涌。

1.4. 节流和压井管汇是钻井必备的配套设备。

2.基本参数:2.1. 工作压力：5000Psi2.2. 工作介质：原油（气）、泥浆、硫化氢、二氧化碳。

2.3. 公称通径：2.3.1. 主通径：4-1/16”2.3.2. 旁通径：2-9/16”2.4. 温度级别：PU2.5. 材料级别：EE2.6. 制造级别: PSL32.7. 制造规范: API SPEC 6A、API SPEC16C。

3.节流与压井管汇型号表示方法：JG – XX – XXX – XX企业产品编号最大工作压力 MPa 立式管汇加 L节流控制方式液动控制以Y 表示手动控制以S 表示气动控制以 Q 表示节流管汇代号YG – XX – XX企业产品编号最大工作压力MPa 立式管汇加 L压井管汇代号4.节流与压井管汇型号表示示例：JG – SY – 35 – 00E企业产品编号最大工作压力 35MPa 立式管汇节流控制方式手动、液动节流阀节流管汇汉语拼音代号YG – 35 – 00E-II企业产品编号最大工作压力35MPa压井管汉语拼音代号5. 节流与压井管汇结构简介：5.1. 节流管汇装置一般是有主放喷管线、左右二路节流管线和汇流管等组成 ,中路放喷管线一般由两个平板阀组成，它与泥浆池相连,两侧边路管线一般各有三个平板阀与一个节流阀组成，每一路都可以单独使用, 汇流管的一端与钻井液分离器相连，另一端与泥浆池相连。

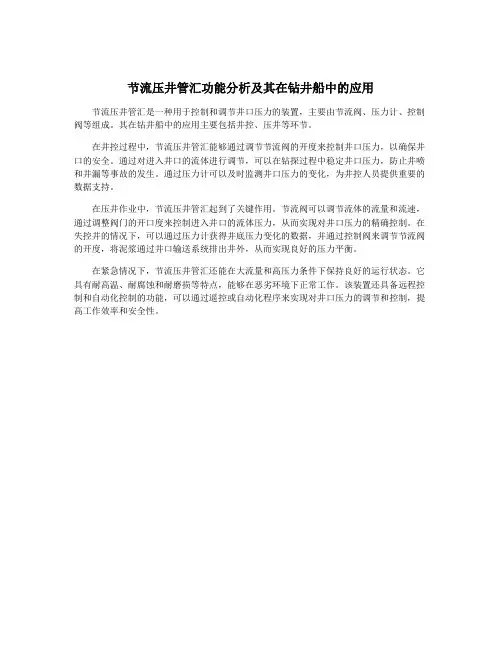

节流压井管汇功能分析及其在钻井船中的应用
节流压井管汇是一种用于控制和调节井口压力的装置，主要由节流阀、压力计、控制阀等组成。

其在钻井船中的应用主要包括井控、压井等环节。

在井控过程中，节流压井管汇能够通过调节节流阀的开度来控制井口压力，以确保井口的安全。

通过对进入井口的流体进行调节，可以在钻探过程中稳定井口压力，防止井喷和井漏等事故的发生。

通过压力计可以及时监测井口压力的变化，为井控人员提供重要的数据支持。

在压井作业中，节流压井管汇起到了关键作用。

节流阀可以调节流体的流量和流速，通过调整阀门的开口度来控制进入井口的流体压力，从而实现对井口压力的精确控制。

在失控井的情况下，可以通过压力计获得井底压力变化的数据，并通过控制阀来调节节流阀的开度，将泥浆通过井口输送系统排出井外，从而实现良好的压力平衡。

在紧急情况下，节流压井管汇还能在大流量和高压力条件下保持良好的运行状态。

它具有耐高温、耐腐蚀和耐磨损等特点，能够在恶劣环境下正常工作。

该装置还具备远程控制和自动化控制的功能，可以通过遥控或自动化程序来实现对井口压力的调节和控制，提高工作效率和安全性。

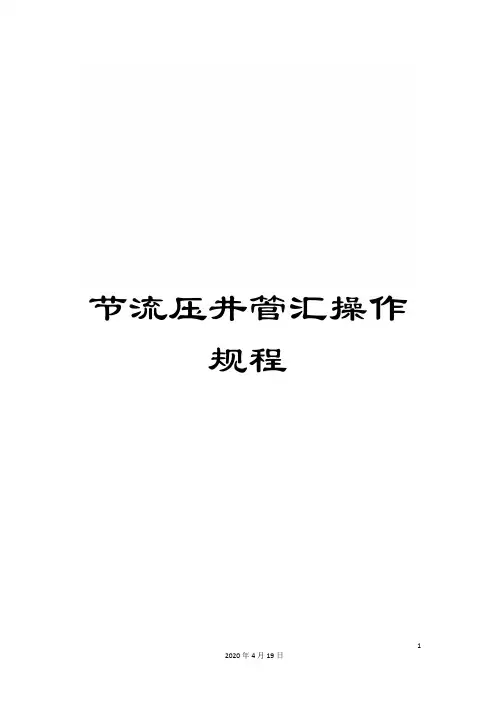

节流压井管汇操作规程完整-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN节流压井管汇操作规程节流压井管汇是实施油气井压力控制技术必不可少的井控设备，在井下作业过程中，为了防止因操作不当或保养不到位，致使节流压井管汇损坏，特制订本操作规程。

一、节流压井管汇的安装1、节流、压井管汇安装在井口四通两侧。

2、放喷管线安装在当地风向的下风方向，接出井口30m以外。

3、压井管线安装在当地上风方向的套管闸门上。

4、放喷管线通径不小于50mm，放喷闸门距井口3m以外。

5、节流管汇必须安装高低压力表装置。

二、节流管汇操作规程（一）、节流管汇工作原理手动节流阀由人转动手轮控制节流阀开启程度，液动节流阀由液动控制箱控制节流阀开启程度，控制节流阀开启程度即可控制关井套压、立压的变化。

节流管汇的功用有以下2方面1、通过节流阀的泄压作用降低井口压力，实现“软关井”；2、通过直通防喷阀通道大量泄液（气），降低井口套管压力，保护井口防喷器组，并将溢流物引出井场以外，防止井场着火和人员中毒，确保井下作业安全。

（二）、节流管汇操作步骤1、节流操作首先关闭主通径第一个平板阀J1，然后按先后顺序，关闭平板阀J3、J6、J7、J9、J11，打开平板阀J4、J8、J10，形成节流通道后（也可以选择另外一翼为通道，视现场情况选择），打开平板阀J1，通过节流阀J5起到泄压降低井口压力，实现“软关井”。

见附图1注意：其中一翼形成节流通道后，另外一翼为备用通道。

2、放喷操作首先关闭主通径平板阀J1，然后按先后顺序，关闭平板阀J3、J4、J6、J8、J9、J11，打开平板阀J7、J10，然后打开平板阀J1，形成放喷通道。

通过防喷通道大量泄液（气），降低井口套管压力，保护井口防喷器组。

见附图2三、压井管汇操作规程（一）压井管汇工作原理当用全封闸板全封井口时，通过压井管汇上连接高压泵使压井液经单流阀进入井筒，实施压井作业。

压井管汇的功用1、全封闸板关井时，通过压井管汇向井内强行泵入压井液，实现压井作业。

节流压井管汇操作规程节流压井管汇是实施油气井压力控制技术必不可少的井控设备，在井下作业过程中，为了防止因操作不当或保养不到位，致使节流压井管汇损坏，特制订本操作规程。

一、节流压井管汇的安装1、节流、压井管汇安装在井口四通两侧。

2、放喷管线安装在当地风向的下风方向，接出井口30m以外。

3、压井管线安装在当地上风方向的套管闸门上。

4、放喷管线通径不小于50mm，放喷闸门距井口3m以外。

5、节流管汇必须安装高低压力表装置。

二、节流管汇操作规程（一）、节流管汇工作原理手动节流阀由人转动手轮控制节流阀开启程度，液动节流阀由液动控制箱控制节流阀开启程度，控制节流阀开启程度即可控制关井套压、立压的变化。

节流管汇的功用有以下2方面1、通过节流阀的泄压作用降低井口压力，实现“软关井”；2、通过直通防喷阀通道大量泄液（气），降低井口套管压力，保护井口防喷器组，并将溢流物引出井场以外，防止井场着火和人员中毒，确保井下作业安全。

（二）、节流管汇操作步骤1、节流操作首先关闭主通径第一个平板阀J1，然后按先后顺序，关闭平板阀J3、J6、J7、J9、J11，打开平板阀J4、J8、J10，形成节流通道后（也可以选择另外一翼为通道，视现场情况选择），打开平板阀J1，通过节流阀J5起到泄压降低井口压力，实现“软关井”。

见附图1注意：其中一翼形成节流通道后，另外一翼为备用通道。

2、放喷操作首先关闭主通径平板阀J1，然后按先后顺序，关闭平板阀J3、J4、J6、J8、J9、J11，打开平板阀J7、J10，然后打开平板阀J1，形成放喷通道。

通过防喷通道大量泄液（气），降低井口套管压力，保护井口防喷器组。

见附图2三、压井管汇操作规程（一）压井管汇工作原理当用全封闸板全封井口时，通过压井管汇上连接高压泵使压井液经单流阀进入井筒，实施压井作业。

压井管汇的功用1、全封闸板关井时，通过压井管汇向井内强行泵入压井液，实现压井作业。

2、发生井喷时，通过压井管汇向井内强行泵入清水，防止燃烧起火。

节流压井管汇操作规程节流压井管汇是实施油气井压力控制技术必不可少的井控设备，在井下作业过程中，为了防止因操作不当或保养不到位，致使节流压井管汇损坏，特制订本操作规程。

节流压井管汇的安装1、节流、压井管汇安装在井口四通两侧。

2、放喷管线安装在当地风向的下风方向，接出井口30m以外。

3、压井管线安装在当地上风方向的套管闸门上。

4、放喷管线通径不小于50mm，放喷闸门距井口3m以外。

5、节流管汇必须安装高低压力表装置。

二、节流管汇操作规程（一）、节流管汇工作原理手动节流阀由人转动手轮控制节流阀开启程度，液动节流阀由液动控制箱控制节流阀开启程度，控制节流阀开启程度即可控制关井套压、立压的变化。

节流管汇的功用有以下2方面1、通过节流阀的泄压作用降低井口压力，实现“软关井”；2、通过直通防喷阀通道大量泄液（气），降低井口套管压力，保护井口防喷器组，并将溢流物引出井场以外，防止井场着火和人员中毒，确保井下作业安全。

（二）、节流管汇操作步骤1、节流操作首先关闭主通径第一个平板阀J1，然后按先后顺序，关闭平板阀J3、J6、J7、J9、J11，打开平板阀J4、J8、J10，形成节流通道后（也可以选择另外一翼为通道，视现场情况选择），打开平板阀J1，通过节流阀J5起到泄压降低井口压力，实现“软关井”。

见附图1注意：其中一翼形成节流通道后，另外一翼为备用通道。

放喷操作首先关闭主通径平板阀J1，然后按先后顺序，关闭平板阀J3、J4、J6、J8、J9、J11，打开平板阀J7、J10，然后打开平板阀J1，形成放喷通道。

通过防喷通道大量泄液（气），降低井口套管压力，保护井口防喷器组。

见附图2三、压井管汇操作规程（一）压井管汇工作原理当用全封闸板全封井口时，通过压井管汇上连接高压泵使压井液经单流阀进入井筒，实施压井作业。

压井管汇的功用1、全封闸板关井时，通过压井管汇向井内强行泵入压井液，实现压井作业。

2、发生井喷时，通过压井管汇向井内强行泵入清水，防止燃烧起火。

JMP哈萨克斯坦ZJ20/ZJ30钻机项目使用说明书产品名称:节流压井管汇系统设备包号:文件编号:QZ/SM-G133编制：李伏虎审核：邵金海批准：秦志坚江苏金石机械集团有限公司二OO五年五月文件目录1概述 (3)2JGY/YG35KI节流压井管汇使用说明书 (4)3液动节流阀液控箱使用说明书 (33)1．概述在哈萨克斯坦ZJ20/ZJ30钻机配套项目中，江苏金石机械集团有限公司配套了已下产品：JGY35KI、YG35KI节流压井管汇1套，液动节流阀控制箱1套，41/16X5000PSI手动平板阀2套，41/16X5000PSI液动平板阀2套，41/16X5000PSI（L=3m）内控管线2根。

各部件的连接布置见下图。

1、压井管汇2、液倥箱3、连接管4、液动平板阀5、手动平板阀6、节流管汇JGY/YG35KI节流压井管汇使用说明书1．概述1．1主要用途及适用范围：JGY35KI、YG35KI节流压井管汇系统是江苏金石机械集团有限公司根据用户的要求，结合本公司的产品结构特点而设计的，是液压防喷器系统的配套装置。

是成功地控制井涌，实施油气井压力控制技术必要的设备。

在油气井钻进过程中，井筒中的钻井液一旦被地层流体所浸污，就会使钻井液静液柱压力和地层压力之间的平衡遭到破坏，导致发生溢流和井涌。

当需循环出被浸污的钻井液或泵入性能经调整的加重泥浆压井，以便重建此平衡关系时，在防喷器关闭的条件下，利用节流管汇中节流阀的开启和关闭，控制一定的回压来维持稳定井底压力，避免地层流体的进一步流入，除此之外，节流管汇装置还可用于洗井、放喷等作用。

1．2规格、型号：J G Y 35 KI节流管汇代号改型设计号液动控制方式最大工作压力MPaYG 35 KI压井管汇代号改型设计号最大工作压力MPa1．3适用条件：额定工作压力：35Mpa(5000PSI)额定温度：-46℃-121℃（LU级）工作介质：天然气、泥浆、各种钻井液、抗H2S1．4安全性能：产品从设计、选材、性能试验、出厂试验都符合API spec 16c《节流和压井管汇系统》和SY5323《压井管汇和节流管汇》等有关标准要求，故只要按照使用说明书要求正确操作,则本设备工作是安全可靠的。

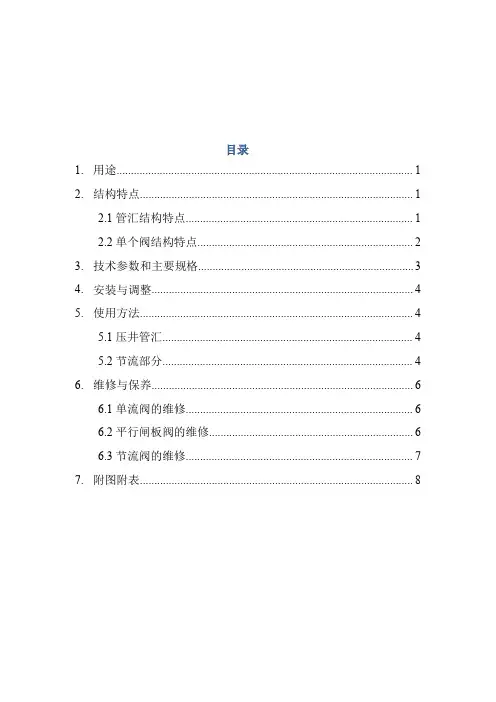

目录1.用途 (1)2.结构特点 (1)2.1管汇结构特点 (1)2.2单个阀结构特点 (2)3.技术参数和主要规格 (3)4.安装与调整 (4)5.使用方法 (4)5.1压井管汇 (4)5.2节流部分 (4)6.维修与保养 (6)6.1单流阀的维修 (6)6.2平行闸板阀的维修 (6)6.3节流阀的维修 (7)7.附图附表 (8)1.用途节流压井管汇是实施平衡钻井新工艺必不可少的井控设备，在钻井过程中，当泥浆经过钻杆向下循环的正常方法不能使用时，通过该设备可直接向井筒内泵入泥浆，达到控制油气井压力的目的。

当发生井涌和溢流的初期，可用于控制井涌和溢流。

采用此设备还可实施平衡压力钻井新工艺，为防止油层污染，提高钻井速度。

该设备通过与防喷器连接，能够有效的控制井喷。

节流管汇1.节流循环或压井时控制井内流体流出井口，从而控制井口回压，（油压或套压）维持井底压力等于或略大于地层压力。

2.起泄压作用，降低井口压力，实现“软关井”3.起分流放喷作用，降低井口套管压力，保护防喷器组，并将溢流物引出井场以外，防止井场着火和人员中毒，确保井下作业安全。

压井管汇1.全封闸板关井时，通过压井管汇向井内强行泵入加重液，实现压井作业。

2.发生井喷时，通过压井管汇向井内强行泵入清水，防止燃烧起火。

3.发生井喷着火时，通过压井管汇向井内强行泵入灭火剂，以助灭火。

2.结构特点2.1管汇结构特点本设备是按照美国API16C节流压井系统标准设计制造。

压井管汇有一条管线与泥浆泵相连，同时有一条放喷主管线。

主体部分包括：单流阀、平行闸板阀、丝扣法兰、四通、抗震压力表、底架。

节流管汇旁通出口管线可与液气分离器相连，同时有一条放喷主管线。

主体部分包括：手动节流阀（液动节流阀）、平行闸板阀、抗震压力表、三通、四通、五通、缓冲管等部件。

节流压井管汇按结构形式分：单翼和双翼、升降式和立式；按控制方式分：手动和液动液动节流管汇控制系统包括：节控箱、压力传感器、阀位变送器节流压井管汇压力试验符合API16C标准规范要求，管汇外连接形式为法兰连接，装拆方便快捷，阀门开关力矩小，管汇功能齐全，操作方便，能满足油田现场各种使用要求。

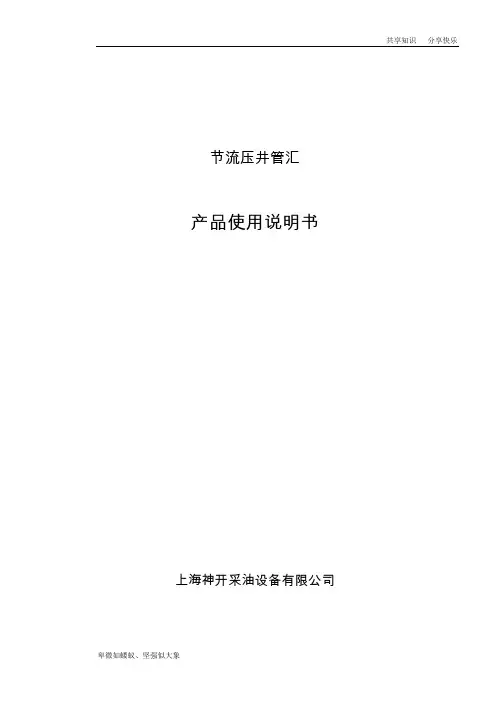

节流压井管汇产品使用说明书上海神开采油设备有限公司产品使用说明书1.用途：1.1.在钻井时,节流放喷管汇与压井管汇分别连接在防喷器的二侧 , 开关管汇上的平板阀和调节节流阀开度大小能实现节流循环和放喷，并可调节钻压与套压的压差，是平衡钻井或欠平衡钻井的配套工具。

1.2. 在钻井过程中，当井涌或井喷发生时可打开节流管汇边路放喷，也可通过打开中路平板闸阀直接放喷泄压。

1.3. 来自压井泥浆泵的高压泥浆通过压井管汇进入套管可以控制井喷和井涌。

1.4. 节流和压井管汇是钻井必备的配套设备。

2.基本参数:2.1. 工作压力：5000Psi2.2. 工作介质：原油（气）、泥浆、硫化氢、二氧化碳。

2.3. 公称通径：2.3.1. 主通径：4-1/16”2.3.2. 旁通径：2-9/16”2.4. 温度级别：PU2.5. 材料级别：EE2.6. 制造级别: PSL32.7. 制造规范: API SPEC 6A、API SPEC16C。

3.节流与压井管汇型号表示方法：JG – XX – XXX – XX企业产品编号最大工作压力 MPa 立式管汇加 L节流控制方式液动控制以Y 表示手动控制以S 表示气动控制以 Q 表示节流管汇代号YG – XX – XX企业产品编号最大工作压力MPa 立式管汇加 L压井管汇代号4.节流与压井管汇型号表示示例：JG – SY – 35 – 00E企业产品编号最大工作压力 35MPa 立式管汇节流控制方式手动、液动节流阀节流管汇汉语拼音代号YG – 35 – 00E-II企业产品编号最大工作压力35MPa压井管汉语拼音代号5. 节流与压井管汇结构简介：5.1. 节流管汇装置一般是有主放喷管线、左右二路节流管线和汇流管等组成 ,中路放喷管线一般由两个平板阀组成，它与泥浆池相连,两侧边路管线一般各有三个平板阀与一个节流阀组成，每一路都可以单独使用, 汇流管的一端与钻井液分离器相连，另一端与泥浆池相连。
