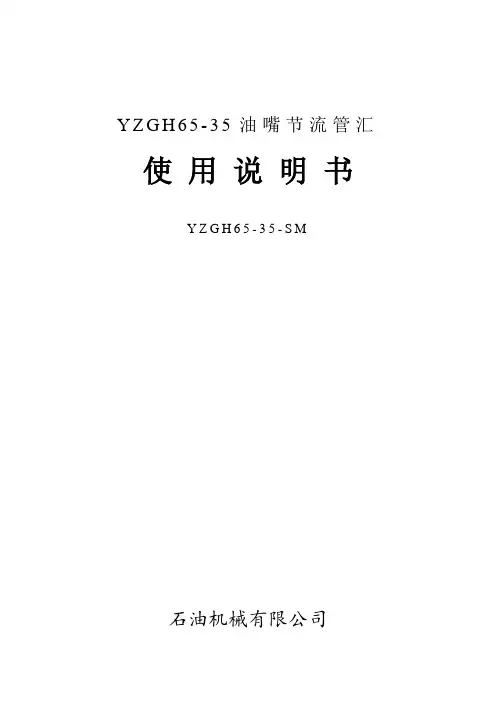

YZGH65-35油嘴节流管汇
使用说明书
YZGH65-35-SM
石油机械有限公司
设计文件名称
产品型号、名称使用说明书
YZGH65-35油嘴节流管汇YZGH65-35SM 共2页第1页
一、用途
YZGH65-35型油嘴节流管汇是钻井机配套装置，其作用控制井涌、井喷，实施油气井压力控制技术的必要设备。
二、主要技术参数
a)额定工作压力：35Mpa
b)公称通径：29/16in
c)额定温度级别：
P.~U
d)材料级别：
EE
e)产品规范级别：
PSL2
f)性能要求级别：
PR1
g)出口连接：
xx
三、结构特点
3.1油嘴管汇主要由三通、四通、固定节流阀、手动平板阀、短接法兰、连接紧固件、压力表、Y截止阀、撬装式底座等组成。
3.2阀体、阀盖、三通、四通、固定节流阀等承压件均系合金钢锻造，具有足够强度。
3.3本管汇关键部件是固定式节流阀、手动平板阀。
3.4固定式节流阀：
3.4.1通过更换不同孔径的节流油嘴来实现流量控制；
3.4.2节流油嘴材料采用陶瓷或硬质合金制造，具有耐冲刷和抗腐蚀的性能；
3.4.3阀盖采用由壬连接，更换油嘴方便快捷。
3.5可调式节流阀：
3.5.1阀针和阀芯采用硬质合金制造，具有耐磨损、耐冲刷、抗腐蚀的性能；
3.5.2可起到调节流量、压力和关闭的重要作用。
3.6手动平板阀：
3.6.1该阀门为明杆形式，连接方式为法兰；
3.6.2闸板、阀座密封面喷焊硬质合金，耐磨损、抗冲刷；
3.6.3阀座采用浮动式结构；
3.6.4阀杆密封填料采用唇形结构，密封可靠、操作力矩小。
3.7管汇两端配"TBG丝扣法兰出口，"NPT接表出口。
四、操作说明
1、使用前应检查连接件紧固情况，发现松动应及时紧固。
2、手动平板阀不能用作节流，否则会影响使用寿命。
五、维护保养
1、每次使用完毕后，应清洗阀腔，并根据情况补充润滑脂。
2、来回开关循环检查，保证开关灵活。
3、若填料“O”形圈等非金属密封件渗漏应及时给予更换。
4、通过油嘴加注钙基润滑脂。
5、阀杆螺母根据情况单独加润滑油。设计文件名称
产品型号、名称
六、附图使用说明书
YZGH65-35油嘴节流管汇YZGH65-35SM 共2页第2页SE开CL0
1、固定式节流阀
2、连接xx
3、三通
4、盲板xx
5、接表xx
6、丝扣xx
7、四通
8、三通
9、Y截止阀
10、固定式节流阀
11、丝堵
12、丝扣xx
13、手动平板阀
14、撬装式底座关PE N0
