西门子G120参数设置1.快速设定:P0003=3用户访问级P0010=1快速调试P0304=380V 电机电压P0305=电机电流P0307=电机功率P0310=电机频率P0311=电机转速P0314=2 4级电机P0400=12增量编码器带有零脉冲P0408=1024 光码脉冲P0700=2 命令源端子P1000=2设定源模拟量P1300=21有传感器的矢量控制P1500=0转矩设定值选择*P1900=3选择电机参数识别*静态P3900=3结束快速调试断电重启2.电机识别P1910=3 启动电机识别3.速度优化P1960=1(张力给定=100%,端子10与1短接)启动4优化完毕:(1)模拟量(0~10V)设置P0460=0P1460=15P1520=47.70转矩上限P1521=-47.70转矩下限P1522=755.1转矩上限P1040=5 MOP设定值确定电动电位计MOP的设定值[Hz]P0771=31模拟量输出转矩(2)模拟量(-10V~10V)设置P0492=0允许的速度差P1460=15P1520=47.70P1521=-47.70P1522=755.1P1523=755.1P1525=-100%转矩标定P0756=4电压信号P0771=31模拟量输出转矩(完)注:当优化失败时,报警为F0090,调换编码器脉冲线重试。
当张力设定变小会报警时,检查P0492是否为0。
面板拨码为3567 电源DC24V在将变频器的数据从变频器传送到MMC (P0802 = 2) P0803传输数据到EEPROM。
西门子G120参数设置1.快速设定:P0003=3用户访问级P0010=1快速调试P0304=380V 电机电压P0305=电机电流P0307=电机功率P0310=电机频率P0311=电机转速P0314=2 4级电机P0400=12增量编码器带有零脉冲P0408=1024 光码脉冲P0700=2 命令源端子P1000=2设定源模拟量P1300=21有传感器的矢量控制P1500=0转矩设定值选择*P1900=3选择电机参数识别*静态P3900=3结束快速调试断电重启2.电机识别P1910=3 启动电机识别3.速度优化P1960=1(张力给定=100%,端子10与1短接)启动4优化完毕:(1)模拟量(0~10V)设置P0460=0P1460=15P1520=47.70转矩上限P1521=-47.70转矩下限P1522=755.1转矩上限P1040=5 MOP设定值确定电动电位计MOP的设定值[Hz]P0771=31模拟量输出转矩(2)模拟量(-10V~10V)设置P0492=0允许的速度差P1460=15P1520=47.70P1521=-47.70P1522=755.1P1523=755.1P1525=-100%转矩标定P0756=4电压信号P0771=31模拟量输出转矩(完)注:当优化失败时,报警为F0090,调换编码器脉冲线重试。
当张力设定变小会报警时,检查P0492是否为0。
面板拨码为3567 电源DC24V在将变频器的数据从变频器传送到MMC (P0802 = 2) P0803传输数据到EEPROM。
一、操作面板的认知与操作
1、基本操作面板BOP-2
图1-1 基本操作面板
BOP-2基本操作面板安装于控制单元上方,可以用于对变频器的调试,运行监控以及输入某个参数的设置。
BOP-2操作面板为两行显示,一行显示参数值,一行显示参数名称。
变频器的参数可以拷贝上载到操作面板,在必要的时候可以下载到相同类型的变频器中。
2、快速调试模式
快速调试通过设置电机参数、变频器的命令源、速度设定源等基本参数,从而达到简单快速运转电机的一种操作模式。
使用BOP-2进行快速调试步骤如下:
如果在快速调试中设置P1900不等于0,在快速调试后变频器会显示报警A07991,提示以激活电机数据辨识,等待启动命令(详细信息请参考变频器使用说明书5.2章节“静态识别”)。
二、参数设置方法
BOP-2修改参数
修改参数值是在菜单“PARAMS”和“SETUP”中进行。
1、选择参数号:
2、修改参数值:
下列步骤以修改P700[0]参数为例:
三、BOP-2手动模式
四、恢复工厂设置
五、上传参数变频器àBOP-2
六、下载参数BOP-2à变频器
七、主要参数设置。
6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6:允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0:具有PMU的标准设置1:具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机,国际标准P100= 1:V/f控制3:无测速机的速度控制4:有测速机的速度控制5:转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流,如果此值未知,设P103=0当离开系统设置,此值自动计算。
P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3:高强度冲击系统(在:P100=3,4,5时设置)P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10:无脉冲编码器11:脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0:线性(恒转矩)1:抛物线特性(风机/泵)P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识(按下P键后,20S之内合闸)P115=4 电机模型空载测量(按下P键后,20S之内合闸)6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置,参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置,只是对变频器的设定与命令源进行设定,P366 参数选择不同,变频器的设定和命令源可以来自端子,OP1S,PMU。
电机和控制参数未进行设定,不能实施电机调试。
1.2 简单参数设定P60=3 简单应用参数设置,在上述出厂参数设置的基础上,本应用设定电机控制参数P071 进线电压(变频器400V AC / 逆变器540V DC)P95=10 IEC 电机P100=1 V/F 开环控制3 不带编码器的矢量控制4 带编码器的矢量控制P101 电机额定电压P102 电机额定电流P107 电机额定频率HZP108 电机额定速度RPMP114=0P368=0 设定和命令源为PMU+MOPP370=1 启动简单应用参数设置P60=0 结束简单应用参数设置执行上述参数设定后,变频器自动组合功能图连接和参数设定。
西门子变频器440(420)调试步骤及参数设定一、调试步骤通常一台新的M440(M420)变频器一般需要经过如下三个步骤进行调试:二、参数复位参数复位,将变频器的参数恢复到出厂时的参数默认值。
在变频器初次调试,或者参数设置混乱时,需要执行该操作,以便于将变频器的参数指恢复到一个确定的默认状态。
序号参数号命令源可设定值1231300124P0304电机额定电压5P0305电机额定电流6P0307电机额定功率7P0308电机功率因数8P0309电机额定效率 在参数复位完成后,需要进行快速调试的过程。
根据电机和负载具体特性,以及变频器的控制方式等信息进行必要的设置之后,变频器就可以驱动电机工作了。
三、快速调试及功能调试参数设定步骤开始快速调试选择电机功率单位和电网频率P0010P0100123单位KW,频率60HZ 设定值范围:10V-2000V 根据电机名牌输入电机额定电压(V)设定值范围:0-2倍 变频器的额定电流(A) 根据电机名牌输入电机额定电流(A)设定值范围:10KW-2000KW 根据电机名牌输入电机额定功率(KW)设定值范围:0.000-1.000 根据电机名牌输入电机额定功率因数cosФ设定值范围:0.0-99.9% 根据电机名牌输入电机额定效率 %专家级准备运行(只有在=0的情况下,变频器才能运行)开始快速调试(只有在=1的情况下,电机的主要参数才能被修改)工厂缺省设定值单位KW,频率50HZ 单位HP,频率60HZ 参数描述标准级(只需要设置最基本的参数)扩展级P0003参数设定访问等级9P0310电机额定频率10P0311电机额定速度012115161123715P1001固定频率16P1080最低频率17P1082最高频率18P1120斜坡上升时间19P1121斜坡下降时间0121P1910选择电动机自动检测方式11、操作面板(BOP)功能介绍选择命令源(启动/停止)开关量输入功能数字输出反相设定频率给定源P0700P0701P0748P1000四、控制面板操作说明11121314电机从静止状态加速到最高频率所用的时间电机从最高频率到静止停车状态所用的时间结束快速调试,但不进行电动机计算或复位为工厂缺省设置值。
西门子变频器参数设置方法西门子MM440变频器可设置的参数有几千个,只有系统地、合适地、准确地设置参数才能充分利用变频器性能。
变频器控制方式的选择由负荷的力矩特性所决定,电动机的机械负载转矩特性根据下列关系式决定:p= t n/ 9550式中:p——电动机功率(kw)t——转矩(n. m)n——转速(r/ min)转矩t与转速n的关系根据负载种类大体可分为3种。
(1)即使速度变化转矩也不大变化的恒转矩负载,此类负载如传送带、起重机、挤压机、压缩机等。
(2)随着转速的降低,转矩按转速的平方减小的负载。
此类负载如风机、各种液体泵等。
(3)变频器提供的控制方式有v/f控制、矢量控制、力矩控制。
v/f 控制中有线性v/f控制、抛物线特性v/f控制。
将变频器参数p1300设为0,变频器工作于线性v/f控制方式,将使调速时的磁通与励磁电流基本不变。
适用于工作转速不在低频段的一般恒转矩调速对象。
将p1300设为2,变频器工作于抛物线特性v/f控制方式,这种方式适用于风机、水泵类负载。
这类负载的轴功率n近似地与转速n 的3次方成正比。
其转矩m近似地与转速n的平方成正比。
对于这种负载,如果变频器的v/f特性是线性关系,则低速时电机的许用转矩远大于负载转矩,从而造成功率因数和效率的严重下降。
为了适应这种负载的需要,使电压随着输出频率的减小以平方关系减小,从而减小电机的磁通和励磁电流,使功率因数保持在适当的范围内。
可以进一步通过设置参数使v/f控制曲线适合负载特性。
将p1312在0至250之间设置合适的值,具有起动提升功能。
将低频时的输出电压相对于线性的v/f曲线作适当的提高以补偿在低频时定子电阻引起的压降导致电机转矩减小的问题。
适用于大起动转矩的调速对象。
变频器v/f控制方式驱动电机时,在某些频率段,电机的电流、转速会发生振荡,严重时系统无法运行,甚至在加速过程中出现过电流保护,使得电机不能正常启动,在电机轻载或转矩惯量较小时更为严重。
西门子变频器440(420)调试步骤及参数设定一、调试步骤通常一台新的M440(M420)变频器一般需要经过如下三个步骤进行调试:二、参数复位参数复位,将变频器的参数恢复到出厂时的参数默认值。
在变频器初次调试,或者参数设置混乱时,需要执行该操作,以便于将变频器的参数指恢复到一个确定的默认状态。
序号参数号命令源可设定值1231300124P0304电机额定电压5P0305电机额定电流6P0307电机额定功率7P0308电机功率因数8P0309电机额定效率参数描述标准级(只需要设置最基本的参数)扩展级P0003参数设定访问等级专家级单位HP,频率60HZ 单位KW,频率60HZ 设定值范围:10V-2000V 根据电机名牌输入电机额定电压(V)设定值范围:0-2倍 变频器的额定电流(A) 根据电机名牌输入电机额定电流(A)准备运行(只有在=0的情况下,变频器才能运行)开始快速调试(只有在=1的情况下,电机的主要参数才能被修改)工厂缺省设定值单位KW,频率50HZ 设定值范围:10KW-2000KW 根据电机名牌输入电机额定功率(KW)设定值范围:0.000-1.000 根据电机名牌输入电机额定功率因数cos Ф设定值范围:0.0-99.9% 根据123开始快速调试选择电机功率单位和电网频率P0010P0100 在参数复位完成后,需要进行快速调试的过程。
根据电机和负载具体特性,以及变频器的控制方式等信息进行必要的设置之后,变频器就可以驱动电机工作了。
三、快速调试及功能调试参数设定步骤9P0310电机额定频率10P0311电机额定速度012115161123715P1001固定频率16P1080最低频率17P1082最高频率18P1120斜坡上升时间19P1121斜坡下降时间0121P1910选择电动机自动检测方式1根据电机名牌输入电机额定速度工厂缺省设定值BOP(操作面板)I/O端子控制(数字输入)通常设定值为50/60HZ 根据电机名牌输入电机额定频率50HZ 否(继电器输出为低电平)是(继电器输出为高电平)BOP电动电位计给定(操作面板)通过操作P0748的每一位修改禁止数字输入ON/OFF(接通正转/停车命令)固定频率设定值(直接选择)固定频率设定值(直接选择+ON命令) 现场值限制电机运行的最高频率电机从静止状态加速到最高频率所用的时间电机从最高频率到静止停车状态所用的时间模拟输入1通道固定频率模拟输入2通道输入相应的固定频率设定值(直接选择+ON命令)1314结束快速调试,但不进行电动机计算或复位为工厂缺省设置值。
西门子G120参数设置1.快速设定:P0003=3用户访问级P0010=1快速调试P0304=380V 电机电压P0305=电机电流P0307=电机功率P0310=电机频率P0311=电机转速P0314=2 4级电机P0400=12增量编码器带有零脉冲P0408=1024 光码脉冲P0700=2 命令源端子P1000=2设定源模拟量P1300=21有传感器的矢量控制P1500=0转矩设定值选择*P1900=3选择电机参数识别*静态P3900=3结束快速调试断电重启2.电机识别P1910=3 启动电机识别3.速度优化P1960=1(张力给定=100%,端子10与1短接)启动4优化完毕:(1)模拟量(0~10V)设置P0460=0P1460=15P1520=转矩上限P1521=转矩下限P1522=转矩上限P1040=5 MOP设定值确定电动电位计MOP的设定值 [Hz]P0771=31模拟量输出转矩(2)模拟量(-10V~10V)设置P0492=0允许的速度差P1460=15P1520=P1521=P1522=P1523=P1525=-100%转矩标定P0756=4电压信号P0771=31模拟量输出转矩(完)注:当优化失败时,报警为F0090,调换编码器脉冲线重试。
当张力设定变小会报警时,检查P0492是否为0。
面板拨码为 3567 电源DC24V在将变频器的数据从变频器传送到MMC (P0802 = 2) P0803传输数据到EEPROM。
.
'. 西门子440变频器调试参数
一、加减速时间设置
1.选择P0004=10(参数滤波器,10为变频器通道和斜坡发生器),P0003=2(选择访问级)。
2.P1120=0~650s(加速时间),P1121=0~650s(减速速时间)。
二、转矩提升
1.选择P0004=13(参数滤波器,13为电动机控制),P0003=2(选择访问级,2为扩展访问级)。
2. P1310=0.00~250(P1310为连续提升,缺省值为50)。
转矩补偿图PID控制图
三、变频器PID控制
1. 选择P0004=22(参数滤波器,22为选择PID控制),P0003=2(选择访问级,2为扩展访问级)
2. P2253=755.0(模拟输入端子1为信号给定),P2264=755.1(模拟输入端子2为反馈信号输入端)。
3. P值设置:P2280=0.00~65(缺省值设置为3,实验设定值为0.3~1.5)I值设置:P2285=0.0~60(缺省值设置为0,实验设定值为0.03~0.15s),D值无效。
4. 选择P0004=7(参数滤波器,7为变频器命令和数字I/O端子)P0702=99(确定数字输入端子2,99为该端子使能BICO参数化),P2200=722.1(数字输入端子2为PID切换,闭合有效,断开无效)。
5. 变频器PID参数自动选择:P2350=3或4,自整定结束,本本参数设定为“0”(自整定已经完成)。
四、变频器复位
设置P0010=30,P0970=1(复位过程较长,约需3分钟)。
西门子MM440变频器USS通讯参数设置一、复位为出厂缺省设置值1、P0010=302、P0970=1过程约3分钟二、设置电机参数1、P0003=3 用户访问级=3专家级2、P0010=1 调试参数过滤器=1快速调试3、P0304=230V 电机额定电压(以电机铭牌为准)4、P0305= 电机额定电流(以电机铭牌为准)5、P0307= 电机额定功率(以电机铭牌为准)6、P0308= 电机额定功率因数(以电机铭牌为准)7、P0310=50HZ 电机额定频率(以电机铭牌为准)8、P0311=1380 电机额定速度(以电机铭牌为准)三、电机识别P1910=1具体过程:将P1910=1以后,BOP面板的显示器显示A501,表示现在正在做电机辨识计算,还要启动变频器ON信号,然后就等待,辨识过程大约3-5分钟。
当变频器自动OFF1后,就表示识别通过了。
注意:使用MM440一定要建模,要对电机做识别。
也就是说P1910=1必须要做,这是起码的。
否则运行的参数与实际的电机模型不符,工作不会正常的。
交流控制有别于直流控制的特点之一就是需要在控制器里面对受控电机建模。
MM440的建模,就是通过P1910=1/3进行。
不论P1300=什么,P1910=1都必须做!!!四、设置其他参数1、P0010=0 调试参数过滤器=0准备2、P0700=5 选择数字命令信号源=53、P0705=99 数字输入5的功能=994、P0849= 第二个OFF3停车命令=5、P1000=5 频率设定值的选择=56、P1120=2S 斜坡上升时间2S7、P1121=1S 斜坡下降时间1S8、P1135=—OFF3的斜坡下降时间—(根据停车效果调整)9、P2010=7 USS波特率=7(115200波特)10、P2011=0or1 USS地址,两台变频器分别设为0和1北京天拓四方科技有限公司。

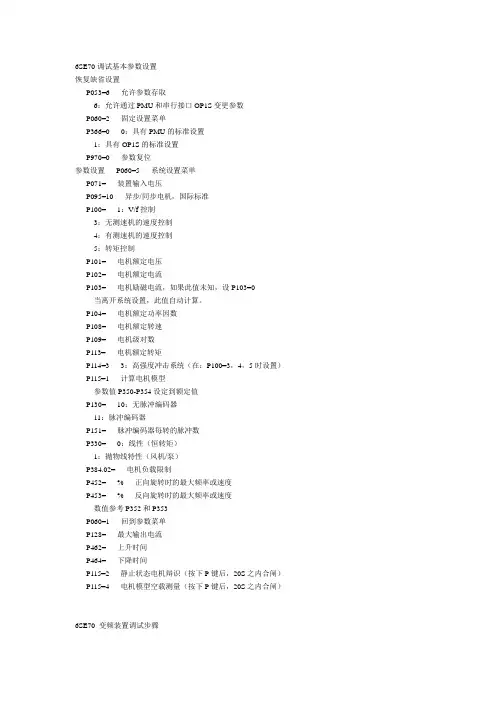

6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6:允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0:具有PMU的标准设置1:具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机,国际标准P100= 1:V/f控制3:无测速机的速度控制4:有测速机的速度控制5:转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流,如果此值未知,设P103=0当离开系统设置,此值自动计算。
P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3:高强度冲击系统(在:P100=3,4,5时设置)P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10:无脉冲编码器11:脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0:线性(恒转矩)1:抛物线特性(风机/泵)P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识(按下P键后,20S之内合闸)P115=4 电机模型空载测量(按下P键后,20S之内合闸)6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置,参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置,只是对变频器的设定与命令源进行设定,P366 参数选择不同,变频器的设定和命令源可以来自端子,OP1S,PMU。
电机和控制参数未进行设定,不能实施电机调试。
1.2 简单参数设定P60=3 简单应用参数设置,在上述出厂参数设置的基础上,本应用设定电机控制参数P071 进线电压(变频器400V AC / 逆变器540V DC)P95=10 IEC 电机P100=1 V/F 开环控制3 不带编码器的矢量控制4 带编码器的矢量控制P101 电机额定电压P102 电机额定电流P107 电机额定频率HZP108 电机额定速度RPMP114=0P368=0 设定和命令源为PMU+MOPP370=1 启动简单应用参数设置P60=0 结束简单应用参数设置执行上述参数设定后,变频器自动组合功能图连接和参数设定。
6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6:允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0:具有PMU的标准设置1:具有OP1S的标准设置P970=0 参数复位参数设置 P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机,国际标准P100= 1:V/f控制3:无测速机的速度控制4:有测速机的速度控制5:转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流,如果此值未知,设P103=0当离开系统设置,此值自动计算。
P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3:高强度冲击系统(在:P100=3,4,5时设置) P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10:无脉冲编码器11:脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0:线性(恒转矩)1:抛物线特性(风机/泵)P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识(按下P键后,20S之内合闸) P115=4 电机模型空载测量(按下P键后,20S之内合闸)6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置,参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置,只是对变频器的设定与命令源进行设定,P366 参数选择不同,变频器的设定和命令源可以来自端子,OP1S,PMU。
电机和控制参数未进行设定,不能实施电机调试。
西门子变频参数设置prtsc剪屏1:电动机参数自动检测P1910启动自动检测(要之前先设定快速调试)并且改写以下参数值:P0350定子电阻P0354转子电阻P0356定子漏抗P0358转子漏抗P0360主电抗P1825IGBT的通电状态P1828触发控制单元的连锁的补偿时间2:直流注入制动和OFF1同时投运P1230投入使能P1232确认制动电流的百分比以P0305来确认P1233直流制动的投入时间P1234直流制动的投入频率当,电机降到该频率时,制动投3:动力制动制动电阻P1237制动使能(内置型)P1240是指在多少伏直流电压范围内,制动单元工作0:禁止1:最大直流控制器起用,指超过该电压,制动关闭以保护制动单元。
2:动态最大直流控制器3:最小直流控制器,是直流电压下降到该值时,才可以开启制动单元。
P1242最大直流控制器接通电平4:模拟量控制看书目录5:参数锁定P0011锁定用户参数P0012解锁用户定义参数P0013定义有限的用户参数,只能锁定这20个6:变频输出相序修改P18200不变1反相7:变频器对电机的温度保护功能直接把电机内的温度保护器接到1415,并且设置P0601=1(PTC)P0601=2(KTY8选择)8:编码器:P0400选择编码器的类型P1300=20或22P0408编码器转一圈的脉冲数P0491速度丢失时采取的应对措施P0492允许的速度偏差P0493P04949:PID功能P2200=1使能PID控制,P1120P1121时间将被禁止P2235=722.0P0701=13MOP升速定义PID Up speed命令源P2236=722.1P0701=14MOP降速定义PID Down speed命令源P2251=0PID作为设定值1PID作为微调P2253PID设定值信号源755模拟输入12224固定的PID设定值2240已经击活的设定值P2254PID微调信号源乘以微调系数,与主设定值相加P2264PID反馈信号755模拟输入12224固定的PID设定值2240已经击活的设定值P2269PID反馈信号增益P2270PID反馈信号0-禁止1-平方根2-平方3-立方P22710-反馈信号低于设定值,则输出增加1-反馈信号低于设定值,则降低输出P2273PID误差显示设定值与PID反馈值之间的误差P2280如果系统容易遭受突然跳变的反馈信号,一般情况下应将P设定为很小的数值0.5P2291PID输出上限P2292PID输出下限(也可以为负值,及可以工作在双极性)。
西门子参数设置范文1.数据输入:在使用西门子设备或系统之前,需要输入相关参数以满足特定的应用需求。
比如,在使用西门子PLC(可编程逻辑控制器)时,需要设置输入输出口的数量和对应的信号类型。
2.运行模式:西门子设备或系统可支持多种运行模式。
在参数设置中,需要选择适合的运行模式,并进行相应的调整。
例如,在使用西门子变频器时,可以设置运行频率、额定电流等参数。
3.控制策略:西门子设备或系统可以根据不同的应用需求,实施不同的控制策略。
参数设置中,需要选择适合的控制策略,并进行相关调整。
例如,在使用西门子PLC时,可以设置逻辑运算、定时器、计数器等参数来实现特定的控制任务。
4.故障诊断:参数设置中,还需要配置故障诊断功能。
西门子设备或系统可以监测设备或系统的运行状态,并在出现故障时进行相应的报警或自动停机。
通过参数设置,可以配置故障诊断的方式、灵敏度等。
5.通信接口:对于多个设备或系统之间的数据交换,参数设置中需要配置通信接口。
西门子设备或系统支持多种通信接口,例如以太网、串口、CAN总线等。
参数设置时,需要选择适合的通信接口,以便实现设备或系统之间的数据传输。
1.确定需求:在进行参数设置前,需要明确用户的需求。
只有了解用户的需求,才能提供正确的参数配置。
2.参考说明书:在进行参数设置时,应参考设备或系统的说明书。
说明书中通常包含了详细的参数配置步骤和相关注意事项。
3.考虑兼容性:参数设置必须考虑设备或系统的兼容性。
在设置参数时,需要确保设备或系统的硬件和软件环境与参数设置相匹配。
4.运行测试:在进行参数设置后,需要进行相应的运行测试,以确保参数设置的正确性。
在测试过程中,可以通过监测设备或系统的运行状态,来验证参数设置的有效性。
总之,西门子参数设置是确保设备或系统正常运行的重要步骤。
只有进行正确的参数设置,才能充分发挥设备或系统的功能,并满足用户的需求。
在进行参数设置时,需要明确用户需求,参考说明书,考虑兼容性,并进行相应的运行测试。
西门子G120参数设置
1.快速设定:
P0003=3用户访问
P0010=1快速调试
P0304=380V电机电压
P0305=电机电流
P0307=电机功率
P0310=电机频率
P0311=电机转速
P0314=2 4级电机
P0400=12增量编码器带有零脉冲P0408=1024光码脉冲
P0700=2命令源端子
P1000=2设定源模拟量
P1300=21有传感器的矢量控制
P1500=0转矩设定值选择
P1900=3选择电机参数识别*静态P3900=3结束快速调试
断电重启
2.电机识别
P1910=3启动电机识别
3.速度优化
P1960=1(张力给定=100%,端子10与1短接) 启动4.优化完毕:
(1)模拟量(0~10V)设置
P0460=0
P1460=15
P1520=47.70
转矩上限
P1521=-47.70
转矩下限
P1522=755.1
转矩上限
P1040=5
MOP设定值确定电动电位计MOP的设定值[Hz]
P0771=31
模拟量输出转矩(2)模拟量(10V~10V)设置
P0492=0允许的速度差
P1460=15
P1520=47.70
P1521=-47.70
P1522=755.1
P1523=755.1
P1525=-100%
转矩标定
P0756=4
电压信号
P0771=31
模拟量输出转矩(完)
注:当优化失败时,报警为
F0090,调换编码器脉冲线重试。
当张力设定变小会报警时,检查P0492是否为0。
