拆解ZX7-200逆变焊机，绘制原理图偶然得到一个逆变焊机，底板大电解电容炸了一个，烧了2个电阻，为了修复决定绘制原理图。
整机图上板中板底板控制立板原理图元件位置图ZX7-200逆变焊机主要的控制电路分析Z=弧焊整流器X=下降特性（恒流）平特性（恒压）为P7=变频式200=额定焊接电流200A3525为脉宽调制器8脚为慢起动，内部接有50uA恒流源，8脚电平低于5v时会限制芯片输出波形的宽度，当8脚电平低于1v时会关闭脉冲输出。
电压从0v－5v时，脉冲宽度从零一最大。
过流丶过热丶欠压保护匀控制8脚。
9脚为补偿(反馈输入)9脚电压决定了脉宽大小。
3140（运算放大器开环20000倍）6脚经一倍反相放大器8050控制此脚。
反馈与给定电路给定是指所设定的输出电流（最大200A）通过外接1k电位器调节。
反馈是对输出的电流进行采样，并与设定值进行比较，经3140运算放大8050反相去控制3525的9脚，改变输出脉宽大小保证输出电流的稳定。
原理：反馈信号由分流器取一个负电压信号（200A最大-60mv），由3140的2脚输入，与给定信号叠加后输入运算放大器反相输入端，由于运算放大器的开环特性，信号幅度接近于零，但不是零，反馈的负信号一定占优势。
（1）当输出电流为零（空载），只有给定信号时：3140的2脚高6脚低，8050截止，3525的9脚高，11、14脚输出脉冲为满宽，输出电压最高。
（2）当输出电流的反馈信号与给定信号一致时： 3140的2脚负电平6脚正电平，8050处于放大状态，3525的9脚下降低于5V（因为8050的供电是3525的16脚5v基准电压），此时11、14脚输出脉冲相应的脉宽（3）当给定不变，而输出电流因负载变化而改变时：当电流突然变大时，由于反馈是负信号，反馈信号将相对变得更低，则3140的2脚更负6脚正电平上升，由于8050反向放大，3525的9脚下降，11、14脚输出脉冲脉宽收窄，电流回到原来状态（稳流）。

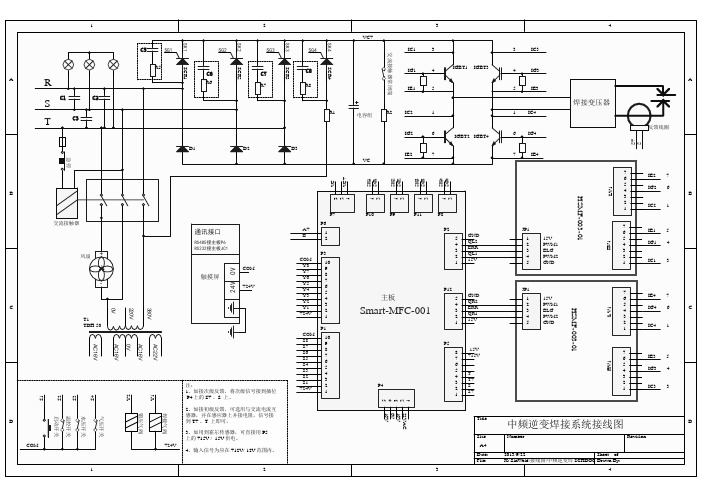

逆变电焊机原理图的讲解主电路电气原理图主控制板电器原理图：逆变触发电路图：2脉冲及时序板原理图：本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT为功率开关器件的逆变器3进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。
IGBT逆变电焊机工作原理及输出特性这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
--拓普电子1.电路图42.工作原理这里我们将详细介绍这个逆变器的工作原理。
图3方波信号发生器（见图3）这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC。
图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小56频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz 。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
场效应管驱动电路。
由于方波信号发生器输出的振荡信号电压最大振幅为0~5V ，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V 。
如图4所示。
MOS 场效应管电源开关电路。
这是该装置的核心，在介绍该部分图4图5工作原理之前，先简单解释一下MOS 场效应管的工作原理。
MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field Effect Transistor （金属氧化物半导体场效应管）的缩写。
逆变触发电路图：脉冲及时序板原理图：本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT为功率开关器件的逆变器进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。
IGBT逆变电焊机工作原理及输出特性 这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
--拓普电子 1.电路图2.工作原理这里我们将详细介绍这个逆变器的工作原理。
方波信号发生器（见图3）图3 这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC。
图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
场效应管驱动电路。
图4 由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。
如图4所示。
MOS场效应管电源开关电路。
这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。
图5 MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field Effect Transistor（金属氧化物半导体场效应管）的缩写。
主电路电气原理图主控制板电器原理图：逆变触发电路图：脉冲及时序板原理图：本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT为功率开关器件的逆变器进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。
IGBT逆变电焊机工作原理及输出特性 这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
--拓普电子 1.电路图2.工作原理这里我们将详细介绍这个逆变器的工作原理。
方波信号发生器（见图3） 这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善图3由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC 。
图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz 。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
场效应管驱动电路。
由于方波信号发生器输出的振荡信号电压最大振幅为0~5V ，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V 。
如图4所示。
MOS 场效应管电源开关电路。
这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。
MOS 场效应管也被称为MOS FET ， 既Metal OxideSemiconductor Field Effect Transistor （金属氧化物半导体场效应管）的缩写。
主电路电气原理图主控制板电器原理图：逆变触发电路图：脉冲及时序板原理图：本机采用三相交流380V电压经三相桥式整流、滤波后供应以新型IGBT为功率开关器件的逆变器进行变频〔20KC〕处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。
IGBT逆变电焊机工作原理及输出特性这里介绍的逆变器〔见图〕主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
--拓普电子这里我们将详细介绍这个逆变器的工作原理。
方波信号发生器〔见图3〕这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善图3由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC 。
图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz 。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地防止影响其它电路。
场效应管驱动电路。
由于方波信号发生器输出的振荡信号电压最大振幅为0~5V ，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V 。
如图4所示。
MOS 场效应管电源开关电路。
这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS场效应管的工作原理。
MOS 场效应管也被称为MOS FET ， 既Metal Oxide Semiconductor FieldEffect Transistor 〔金属氧化物半导体场效应管〕的缩写。
主电路电气原理图主控制板电器原理图：逆变触发电路图：脉冲及时序板原理图：本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT为功率开关器件的逆变器进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。
IGBT逆变电焊机工作原理及输出特性这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
--拓普电子1.电路图2.工作原理这里我们将详细介绍这个逆变器的工作原理。
方波信号发生器（见图3）这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善图3由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC 。
图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz 。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
场效应管驱动电路。
由于方波信号发生器输出的振荡信号电压最大振幅为0~5V ，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V 。
如图4所示。
MOS 场效应管电源开关电路。
这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS场效应管的工作原理。
MOS 场效应管也被称为MOS FET ， 既Metal Oxide Semiconductor FieldEffect Transistor （金属氧化物半导体场效应管）的缩写。
主电路电气原理图主控制板电器原理图：逆变触发电路图：脉冲及时序板原理图：本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT 为功率开关器件的逆变器进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。
IGBT 逆变电焊机工作原理及输出特性这里介绍的逆变器（见图）主要由 MOS 场 效应管，普通电源变压器构成。
其输出功率取决于 MOS 场 效应管和电源变压器的功率， 免除了烦琐的变压器绕制， 适合电子爱好者业余制作中采 用。
下面介绍该逆变器的工作原理及制作过程。
-- 拓普电子1. 电路图2. 工作原理这里我们将详细介绍这个逆变器的工作原理。
方波信号发生器（见图 3） 这里采用六反相器 CD4069 构成方波信号发生器。
电路中 R1 是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1 充放电完成的。
其振荡频率为f=1/2.2RC 。
图示电路的最大频率为：fmax=1/2.2 ×3.3 ×103×2.2 ×10 -6=62.6Hz; 最小频率fmin=1/2.2 ×4.3 ×103×2.2 ×10 -6=48.0Hz 。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
场效应管驱动电路。
由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。
如图4 所示。
MOS场效应管电源开关电路。
这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。
MOS 场效应管也被称为MOS FET，既Metal OxideSemiconductor FieldEffect Transistor （金属氧化物半导体场效应管）的缩写。
逆变触发电路图：脉冲及时序板原理图：IGBT逆变电焊机工作原理及输出特性本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT为功率开关器件的逆变器进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。
DC/AC逆变器的制作这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
--拓普电子1.电路图2.工作原理这里我们将详细介绍这个逆变器的工作原理。
方波信号发生器（见图3）图3这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC。
图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
场效应管驱动电路。
图4由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。
如图4所示。
MOS场效应管电源开关电路。
这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。
图5MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field Effect Transistor（金属氧化物半导体场效应管）的缩写。
4.1逆变焊机的工作原理与特点逆变焊机原理框图如图4。
1所示。
该系统采用双闭环控制系统，图中If为反馈电流，Uf为反馈电压,19为给定电流，Ug为给定电压，UO为实际输出电压。
内环为电流反馈闭环控制,反馈信号由电流霍尔传感器得到。
外环为电压反馈闭环控制，反馈信号由电压霍尔传感器得到。
具体控制过程后做分析。
逆变焊机工作时，先将单相220V/50Hz电压整流并滤波后,变为逆变主回路所需的310V左右平滑直流电压。
然后将该直流电压送入逆变主回路，经过大功率电子元件IGBT的交替逆变作用转变成为ZOK左右的中频交流电压，再经过中频降压变压器降压至适合于焊接的几十伏电压，最后经过整流滤波后得到直流焊接输出.借助于控制电路及反馈回路,以及焊接回路的阻抗，可以得到焊接工艺所需的外特性和动特性。
其交流变换顺序为:工频交流一直流一中频交流一降压一直流。
焊机在“交流一直流一交流”阶段的电压频率发生了改变，所以逆变焊也成为变频焊机。
交流和直流反复转换的目的是为了提高该电压的工作频率。
我们知道,按照正弦波分析时变压器输出有如下公式［60]：式中，变压器的体积、重量与Ns有关，而NS与变压器的工作频率f又有直接关系。
当凡一定时，若变压器工作频率从工频(SOHz)提高到20KHz,则绕组匝数与铁心截面积的乘积NS就减少到原来的l/400，而主变压器在逆变焊机中通常所占重量为1/3到2/3,因此提高变压器的工作频率可以使逆变焊机的体积和重量显著的减少。
同时，钢和铁的电能损耗将随所需材料的明显减少而大大降低,焊接质量也有进一步改善.由于上述原因,逆变焊机与传统的晶闸管式焊机和晶体管式焊机相比,具有众多优点：l）高效节能.逆变焊机材料的减少使焊机整体损耗大大降低,其效率可达80％到95％，功率因数可提高到0.9以上,空载损耗极小，只有几十瓦，这一点在能源紧张的今天尤为可贵.2)体积小,重量轻。
这是逆变焊机最明显的优点，主变压器的重量仅为传统弧焊电源工频变压器的几十分之一.3）动态响应时间短,控制速度提高。
主电路电气原理图主控制板电器原理图：逆变触发电路图：脉冲及时序板原理图：本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT为功率开关器件的逆变器进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。
IGBT逆变电焊机工作原理及输出特性这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
--拓普电子1.电路图2.工作原理这里我们将详细介绍这个逆变器的工作原理。
方波信号发生器（见图3）这里采用六反相器CD4069图3构成方波信号发生器。
电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC。
图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
场效应管驱动电路。
由于方波信号发生器输出的振荡信号电压最大振幅为0~5V ，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V 。
如图4所示。
MOS 场效应管电源开关电路。
这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。
MOS 场效应管也被称为MOS FET ， 既Metal Oxide Semiconductor Field EffectTransistor （金属氧化物半导体场效应管）的缩写。
