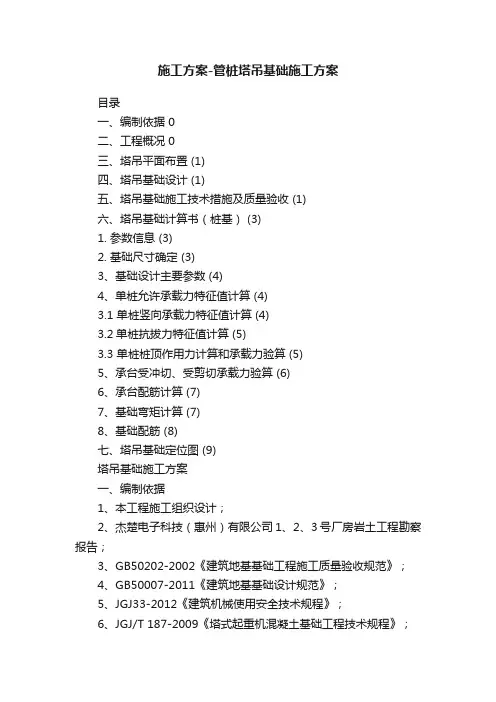

目录
一、编制依据 0
二、工程概况 0
三、塔吊平面布置 (1)
四、塔吊基础设计 (1)
五、塔吊基础施工技术措施及质量验收 (1)
六、塔吊基础计算书（桩基） (3)
1. 参数信息 (3)
2. 基础尺寸确定 (3)
3、基础设计主要参数 (4)
4、单桩允许承载力特征值计算 (4)
3.1 单桩竖向承载力特征值计算 (4)
3.2单桩抗拔力特征值计算 (5)
3.3 单桩桩顶作用力计算和承载力验算 (5)
5、承台受冲切、受剪切承载力验算 (6)
6、承台配筋计算 (7)
7、基础弯矩计算 (7)
8、基础配筋 (8)
七、塔吊基础定位图 (9)
塔吊基础施工方案
一、编制依据
1、本工程施工组织设计；
2、杰楚电子科技（惠州）有限公司1、2、3号厂房岩土工程勘察报告；
3、GB50202-2002《建筑地基基础工程施工质量验收规范》；
4、GB50007-2011《建筑地基基础设计规范》；
5、JGJ33-2012《建筑机械使用安全技术规程》；
6、JGJ/T 187-2009《塔式起重机混凝土基础工程技术规程》；
7、JGJ196-2010《建筑施工塔式起重机安装、使用、拆卸安全技术规程》；
8、本工程设计图纸；
9、中联重科股份有限公司生产的QTZ80（TC6012-6）型塔式起重机使用说明书。
二、工程概况
杰楚电子科技（惠州）有限公司1、2、3号厂房工程，该工程位于惠州市潼桥镇工业基地联发大道光明段南面，建筑占地面积为14457.2m2，总建筑面积为52238m2，工程总造价：约4250万元，由杰楚电子科技（惠州）有限公司直接发包给惠州市海燕建筑工程有限公司承建。由广东远顺建筑设计有限公司设计，监理单位：广东远顺建设监理有限公司;a 勘察单位：核工业赣州工程勘察院，基建手续完整，图纸齐全，符合建设程序。
2.2工程地质条件
1、根据地质钻探资料，本工程采用预应力管桩基础。
2、基础（或桩端）持力层为强风化泥质粉砂岩，桩端承载力特征值q =4000KPa.
3、在基坑开挖前及施工过程中应进行人工降低地下水位，将地下水位降至基底以下。开挖基坑时应注意
该区域主要为残丘剥蚀地貌，上部主要分布1、人工填土、2、冲积土、3、强风化泥质粉砂岩为持力层。
具体如下：
1、人工填土层①素填土：棕红、棕黄色，稍湿，松散，以风化土为主，夹风化岩硬块，新近堆填。本层分布于各钻孔，层顶高程为7.05~7.65米，层厚0.70~7.20米，平均层厚4.29米。
2、冲积土②根据土层的成分、状态、颜色及液性指数等，本层分为灰色粉质粘土层1.黄色粉质粘土层、2.粉细砂层、淤泥质粉质粘土层4个亚层。
3、全风化泥质粉砂岩：褐红色，夹灰黄色，原岩结构已基本风化破坏，岩芯呈土状，部分碎块状，用手易折断，夹强风化硬块，遇水易软化崩解。该层见于各钻孔，层顶埋深0..70~18.70米，顶面高程为-11.43~6.68米，层厚1.40~6.50米，平均层厚3.50米。标贯32次，实测击数为28~44击，杆长修正后平均N=28.4击，标准差4.02，变异系数0.141，标准值27.2击。属极软岩类，破碎，岩体基本质量等级为V级。
4、强风化泥质粉砂岩：褐红色，夹灰黄色，原岩结构已大部分风化破坏，岩芯呈半岩半土状，部分碎块状，用手可折断，遇水易软化崩解。该层见于各钻孔，层顶埋深4.50~22.30米，顶面高程为-15.10~2.88米，揭露厚度4.00~10.90米，平均揭露厚度7.67米。标贯32次，实测击数为52~64击，杆长修正后平均N=43.9击，标准差3.52，变异系数0.080，标准值42.8击。属极软岩类，破碎，岩体基本质量等级为V级。
三、塔吊平面布置
本工程施工共设置1台塔吊，分别为QTZ80（TC6012-6），中联重科股份有限公司生产。
四、塔吊基础设计
采用预埋地脚螺栓固定式基础，基础尺寸宽为5330×5300米，高1.50米。塔机固定在基础上，对于QTZ80（TC6012-6）型塔机，起升高度达到40.5米，而未采用附着装置时，基础详见下基础图。
五、塔吊基础施工技术措施及质量验收
1、混凝土强度等级采用C35；
2、基础表面平整度允许偏差1/1000；本工程塔吊基础采用管桩基础，持力层为强风
化泥质粉砂岩。
3、埋设件埋设参照以下程序施工：
①将16件M36高强度螺栓及垫板与预埋螺栓定位框装配在一起。
②为了便于施工，当钢筋捆扎到一定程度时，将装配好的预埋螺栓和预埋螺栓定位框整体吊入钢筋网内，在预埋螺栓定位框上加工找水平，保证预埋后定位框中心线与水平面的垂直度小于1.5/1000。
③固定支腿周围混凝土充填率必须达到95%以上。
4、起重机的混凝土基础应验收合格后，方可使用。
5、起重机的金属结构、及所有电气设备的金属外壳，应有可靠的接地装置，接地电阻不应大于4Ω。
6、按塔机说明书，核对基础施工质量关键部位。
7、检测塔机基础的几何位置尺寸误差，应在允许范围内，测定水平误差大小，以便准备垫铁。
8、机脚螺丝应严格按说明书要求的平面尺寸设置，允许偏差不得大于5mm。
9、基础砼浇筑完毕后应浇水养护，达到砼设计强度方可进行上部结构的安装作业。如提前安装必须有同条件养护砼试块试验报告，强度达到安装说明书要求。
10、塔吊基础砼浇筑后应按规定制作试块，基础内钢筋必须经质检部门、监理部门验收合格方可浇筑砼，并应作好、隐检记录。以备作塔吊验收资料。
11、钢筋、水泥、砂石集料应具有出厂合格证或试验报告。
12、塔吊基础底部土质应良好，开挖经质检部门验槽，符合设计要求及地质报告概述方可施工。
13、塔吊基础施工后，四周应排水良好，以保证基底土质承载力。
14、塔机的避雷装置宜在基础施工时首先预埋好，塔机的避雷针可用横截面不小于16mm2的绝缘铜电缆或横截面30mm×3.5mm表面经电镀的金属条直接与基础底板钢筋焊接相连。
15、基础塔吊砼拆模后应在四角设置沉降观测点，并完成初始高程测设，在上部结构
