机泵润滑及密封知识培训

机泵维修钳工培训讲义第一部分：机泵基础知识1. 机泵的分类及工作原理机泵是一种用于输送液体的机械设备，主要由电动机、泵体、叶轮、机械密封和支撑结构等部件组成。

根据泵的结构和工作原理的不同，泵可分为离心泵、排污泵、螺杆泵、自吸泵等类型。

2. 机泵的工作原理机泵的工作原理是利用叶轮旋转产生离心力，使液体在泵内产生压力，然后向输送管道输送。

泵的工作过程中会产生摩擦和磨损，所以需要定期维修和保养来保证泵的正常运行。

3. 机泵的常见故障及处理方法机泵的常见故障包括：泵体漏水、泵轴卡死、泵泄漏、泵声音大等问题。

处理方法包括：更换密封件、清理泵内杂物、调整轴承间隙等。

第二部分：机泵维修工具和设备的使用1. 维修工具机泵维修过程中常用的工具包括：扳手、梅花扳手、螺丝刀、钳子、锤子、量具等。

2. 维修设备机泵维修过程中需要使用的设备包括：压力表、温度计、振动仪、喷砂机、电动工具等。

第三部分：机泵维修的基本流程1. 维修前准备（1）确认维修内容和维修工具、设备。

（2）查看维修手册，了解机泵的结构和维修步骤。

2. 拆卸（1）将机泵固定在工作台上，拆卸相关零部件。

（2）在拆卸时，要注意保护好机泵的密封面和轴承。

3. 检查（1）清洁机泵内部零部件，检查叶轮、轴承、密封件等是否有损坏。

（2）使用检测设备进行机泵的性能检测，了解故障原因。

4. 维修（1）根据检查结果进行维修，更换损坏部件。

（2）调整叶轮和轴承的间隙，保证机泵的正常运行。

5. 装配（1）清洁拆卸下来的零部件，安装新的密封件和轴承。

（2）注意装配顺序和装配质量，保证机泵的使用寿命。

6. 调试（1）重新组装好机泵后进行试运行，观察机泵是否有异常声音或泄漏。

（2）根据试运行情况进行调整，保证机泵的性能达到要求。

第四部分：机泵维修的安全注意事项1. 工作时要穿戴好防护用具，如安全帽、手套、护目镜等。

2. 严禁单人操作，采取合理的工作分配。

3. 维修过程中要注意机泵内的残余液体，避免造成意外。

润滑基础知识培训课件目录一、润滑基础理论 (2)1.1 润滑油的作用与分类 (3)1.2 润滑油的性能指标 (4)1.3 润滑系统的组成与功能 (6)二、润滑材料与选择 (7)2.1 常用润滑油脂的种类与特性 (8)2.2 润滑油脂的选择原则与方法 (10)2.3 不同工况下的润滑材料选择 (11)三、润滑装置与维护 (12)3.1 润滑装置的类型与选用 (14)3.2 润滑装置的日常维护与保养 (15)3.3 润滑装置的故障诊断与排除 (15)四、润滑油品的监测与质量控制 (17)4.1 润滑油品的常规检测项目 (18)4.2 润滑油品的质量控制标准 (18)4.3 润滑油品的替代与升级 (20)五、润滑管理与安全 (22)5.1 润滑油品的管理制度与流程 (23)5.2 润滑系统的安全操作与维护 (24)5.3 润滑事故的处理与预防 (25)六、案例分析 (27)6.1 润滑系统故障案例分析 (29)6.2 润滑油品选用与使用案例分析 (30)6.3 润滑管理与安全案例分析 (31)一、润滑基础理论润滑概述：润滑是机械设备中不可或缺的一环，旨在减少摩擦、降低磨损、防止损坏和提高设备性能。

良好的润滑是确保机械设备正常运行和延长使用寿命的关键因素。

润滑原理：润滑原理主要包括液体润滑、边界润滑和干摩擦润滑。

液体润滑是通过润滑油膜将相对运动件之间完全隔开，减小摩擦和磨损；边界润滑则是润滑油在摩擦表面形成边界膜，起到润滑作用；干摩擦润滑则是在特定条件下，如高温或高负荷，无法形成有效的润滑油膜，需要通过其他方式如固体润滑材料来减小摩擦。

润滑油的作用：润滑油在机械设备中扮演着多重角色。

它起到润滑作用，减少运动部件之间的摩擦和磨损；同时，还能起到冷却、降温作用，通过油的循环流动将摩擦产生的热量带走；此外，润滑油还能起到密封、防锈和清洁等作用。

润滑剂的种类与选择：根据机械设备的运行要求和工作环境，选择合适的润滑剂至关重要。

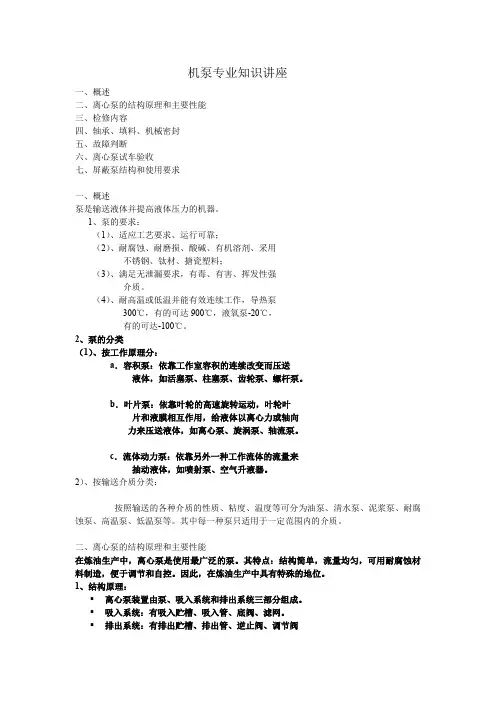

机泵专业知识讲座一、概述二、离心泵的结构原理和主要性能三、检修内容四、轴承、填料、机械密封五、故障判断六、离心泵试车验收七、屏蔽泵结构和使用要求一、概述泵是输送液体并提高液体压力的机器。

1、泵的要求：（1）、适应工艺要求、运行可靠；（2）、耐腐蚀、耐磨损、酸碱、有机溶剂、采用不锈钢、钛材、搪瓷塑料；（3）、满足无泄漏要求，有毒、有害、挥发性强介质。

（4）、耐高温或低温并能有效连续工作，导热泵300℃，有的可达900℃，液氧泵-20℃，有的可达-100℃。

2、泵的分类（1）、按工作原理分：a．容积泵：依靠工作室容积的连续改变而压送液体，如活塞泵、柱塞泵、齿轮泵、螺杆泵。

b．叶片泵：依靠叶轮的高速旋转运动，叶轮叶片和液膜相互作用，给液体以离心力或轴向力来压送液体，如离心泵、旋涡泵、轴流泵。

c．流体动力泵：依靠另外一种工作流体的流量来抽动液体，如喷射泵、空气升液器。

2）、按输送介质分类：按照输送的各种介质的性质、粘度、温度等可分为油泵、清水泵、泥浆泵、耐腐蚀泵、高温泵、低温泵等。

其中每一种泵只适用于一定范围内的介质。

二、离心泵的结构原理和主要性能在炼油生产中，离心泵是使用最广泛的泵。

其特点：结构简单，流量均匀，可用耐腐蚀材料制造，便于调节和自控。

因此，在炼油生产中具有特殊的地位。

1、结构原理：▪离心泵装置由泵、吸入系统和排出系统三部分组成。

▪吸入系统：有吸入贮槽、吸入管、底阀、滤网。

▪排出系统：有排出贮槽、排出管、逆止阀、调节阀▪泵的主要部件：叶轮、转轴、泵体、泵盖、轴封及密封环等。

工作原理2、工作原理：叶轮旋转离心力使液体流出，叶轮的入口形成负压，使液体向入口处流动。

（附动画图）3、主要性能：▪主要参数：流量、扬程、转速、轴功率、效率a.流量：指泵能输送的液体量。

以单位时间内输送液体的体积来表示。

Q，单位：L/S或m3/h离心泵流量大小取决于泵的结构、尺寸和转速。

流量与叶轮转速成正比，转速高流量大。

水泵培训资料.水泵培训资料（上）水泵是一种用于将液体从一个地方转移至另一个地方的机械设备。

它们被广泛应用于各个领域，包括供水、排水、农业灌溉、工业应用等。

水泵的工作原理是通过旋转叶轮产生离心力，将液体吸入并通过管道输出。

在本篇文章中，我们将介绍水泵的基本原理、分类以及常见故障及其处理方法。

一、水泵的工作原理水泵主要通过两个基本过程来完成工作：吸入液体和排出液体。

以下是水泵的工作原理：1. 通过叶轮产生离心力：水泵的核心部分是叶轮，它通常位于泵的中间部分。

当水泵运转时，叶轮的旋转会产生离心力，使液体被推向泵的出口。

2. 吸入液体：当叶轮旋转时，水泵的入口会形成一个低压区域。

根据自然原理，液体会沿着压力梯度从高压区域流向低压区域，因此液体会被吸入水泵。

3. 排出液体：吸入的液体被推到水泵的出口，并通过管道输送到需要的地方。

二、水泵的分类水泵根据其结构和应用领域的不同，可以分为多种类型。

以下是常见的水泵分类：1. 根据结构分类：（1）离心泵：离心泵是最常见的水泵类型。

它们通过离心力将液体推向出口。

（2）容积泵：容积泵通过改变泵腔的体积来吸入和排出液体。

（3）轴流泵：轴流泵适用于输送大量液体，通过叶轮产生的轴向力将液体推向出口。

（4）混流泵：混流泵是离心泵和轴流泵的结合体，既有轴向力又有离心力。

2. 根据应用领域分类：（1）供水泵：供水泵用于将水从水源泵送到建筑物或供水系统。

（2）排水泵：排水泵用于排除建筑物或地下空间中的水。

（3）污水泵：污水泵用于处理含有固体颗粒或污染物的污水。

（4）灌溉泵：灌溉泵用于农业灌溉，将水泵送到农田中以满足农作物的水需求。

三、常见故障及其处理方法尽管水泵是可靠的设备，但在使用过程中仍可能遇到一些故障。

下面列举了一些常见故障及其处理方法：1. 水泵无法启动：首先要检查电源是否正常，是否有足够的电流供给。

其次，检查电线连接是否松动或损坏。

最后，可能需要检查电机是否损坏。

2. 水泵启动后无液出流：检查泵体是否有漏水现象，可能需要更换密封件。

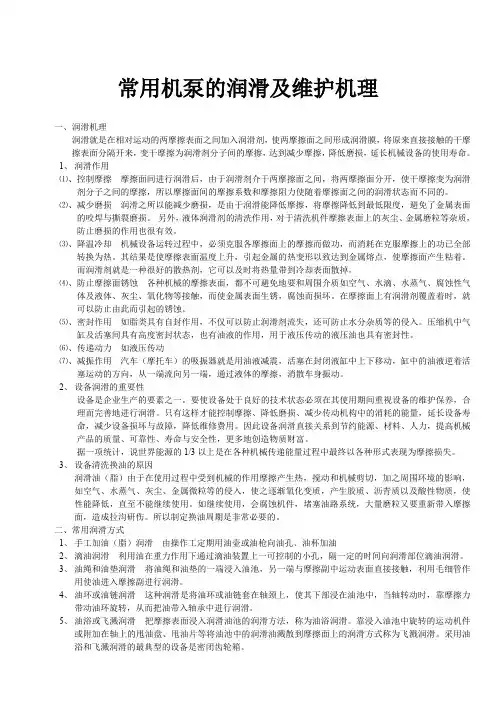

常用机泵的润滑及维护机理一、润滑机理润滑就是在相对运动的两摩擦表面之间加入润滑剂，使两摩擦面之间形成润滑膜，将原来直接接触的干摩擦表面分隔开来，变干摩擦为润滑剂分子间的摩擦，达到减少摩擦，降低磨损，延长机械设备的使用寿命。

1、润滑作用⑴、控制摩擦摩擦面间进行润滑后，由于润滑剂介于两摩擦面之间，将两摩擦面分开，使干摩擦变为润滑剂分子之间的摩擦，所以摩擦面间的摩擦系数和摩擦阻力使随着摩擦面之间的润滑状态而不同的。

⑵、减少磨损润滑之所以能减少磨损，是由于润滑能降低摩擦，将摩擦降低到最低限度，避免了金属表面的咬焊与撕裂磨损。

另外，液体润滑剂的清洗作用，对于清洗机件摩擦表面上的灰尘、金属磨粒等杂质，防止磨损的作用也很有效。

⑶、降温冷却机械设备运转过程中，必须克服各摩擦面上的摩擦而做功，而消耗在克服摩擦上的功已全部转换为热。

其结果是使摩擦表面温度上升，引起金属的热变形以致达到金属熔点，使摩擦面产生粘着。

而润滑剂就是一种很好的散热剂，它可以及时将热量带到冷却表面散掉。

⑷、防止摩擦面锈蚀各种机械的摩擦表面，都不可避免地要和周围介质如空气、水滴、水蒸气、腐蚀性气体及液体、灰尘、氧化物等接触，而使金属表面生锈，腐蚀而损坏。

在摩擦面上有润滑剂覆盖着时，就可以防止由此而引起的锈蚀。

⑸、密封作用如脂类具有自封作用，不仅可以防止润滑剂流失，还可防止水分杂质等的侵入。

压缩机中气缸及活塞间具有高度密封状态，也有油液的作用，用于液压传动的液压油也具有密封性。

⑹、传递动力如液压传动⑺、减振作用汽车（摩托车）的吸振器就是用油液减震，活塞在封闭液缸中上下移动，缸中的油液逆着活塞运动的方向，从一端流向另一端，通过液体的摩擦，消散车身振动。

2、设备润滑的重要性设备是企业生产的要素之一。

要使设备处于良好的技术状态必须在其使用期间重视设备的维护保养，合理而完善地进行润滑。

只有这样才能控制摩擦、降低磨损、减少传动机构中的消耗的能量，延长设备寿命，减少设备损坏与故障，降低维修费用。

水泵机械密封知识介绍机械密封的作用是防止泵体内的液体泄漏，并确保泵体内外的液体不发生混合。

它通过活塞环和固定环之间的接触，形成一个密封界面，阻止液体的外泄。

为了保证机械密封的工作效果，需要注意以下几个方面：1.密封材料的选择：机械密封一般使用耐磨、耐腐蚀、耐高温的材料。

常见的密封材料有碳化硅、碳化钨、陶瓷等。

选择适合的材料可以提高密封的可靠性和寿命。

2.密封面的加工：密封面是机械密封的核心部分，对密封效果有重要影响。

密封面应进行精密加工，表面光洁度要求高，并且需要保持一定的平行度和圆度。

3.活塞环和固定环的安装：活塞环和固定环之间的间隙应适当，既不能过大，也不能过小。

过大的间隙会导致液体泄漏，过小的间隙则会导致部件受损。

4.密封环的润滑：由于活塞环和固定环之间存在着摩擦力，所以需要进行润滑。

常见的润滑方式有使用润滑油或在密封环表面涂覆润滑材料。

5.密封环的维护与更换：密封环是机械密封的易损件，需要定期检查和更换。

一旦发现密封环出现磨损或破损，应及时更换，以保证密封效果。

1.温度和压力控制：机械密封在不同的温度和压力条件下，其工作性能可能会发生变化。

因此，需要根据实际情况，选择适合的机械密封，并进行正确的安装和调整。

2.防止泵体内液体结冰：在寒冷的环境中，泵体内的液体可能会结冰，导致机械密封的损坏。

因此，在寒冷季节，需要采取相应的措施，如加热泵体或在泵体内注入防冻液。

3.泵体的清洁和保养：定期清洗泵体和密封部件，去除泥沙和其他杂质，以保证机械密封的正常工作。

总之，水泵机械密封是一种重要的装置，用于防止泵体内液体泄漏。

正确选择、安装和维护机械密封，可以有效提高泵体的工作效率和寿命。

contents •润滑基础知识•设备润滑原理与方法•润滑剂选用与更换周期•设备润滑管理实践探讨•设备润滑故障诊断与处理技巧•总结与展望目录01润滑基础知识润滑定义在两个相对运动的物体表面间加入润滑剂，从而减少摩擦、降低磨损、冷却降温、防止锈蚀等，以保证机器正常运转并延长使用寿命的技术措施。

降低摩擦系数，减少能量损失。

避免金属表面直接接触，减少磨损。

带走摩擦产生的热量，防止机器过热。

隔绝空气和水分，防止金属表面生锈。

减少摩擦冷却降温防止锈蚀降低磨损润滑定义及作用润滑油润滑脂合适的粘度良好的极压性在高压下保持油膜强度，防止金属表面直接接触。

良好的氧化安定性良好的抗乳化性摩擦与磨损的关系摩擦是引起磨损的主要原因之一。

减少摩擦可以降低磨损。

0102030402设备润滑原理与方法滚动摩擦副两个接触面之间通过滚动体（如滚珠、滚柱）实现相对运动，如滚动轴承、齿轮等。

滚动摩擦副的摩擦系数较小，磨损较慢，但也需要适当的润滑。

滑动摩擦副两个接触面之间发生相对滑动，如导轨、轴承等。

滑动摩擦副的摩擦系数较大，磨损较快，需要定期润滑。

复合摩擦副同时包含滑动和滚动摩擦的摩擦副，如滑动轴承、齿轮箱等。

复合摩擦副的润滑需求介于滑动和滚动摩擦副之间。

设备摩擦副类型及特点设备润滑方式选择依据设备类型工作环境摩擦副类型常见设备润滑方法介绍油池润滑滴油润滑油雾润滑油脂润滑03润滑剂选用与更换周期润滑剂性能指标解读闪点水分反映润滑剂的蒸发性能和安全性。

水分含量过高会降低润滑性能，加速油品氧化。

粘度倾点机械杂质表示润滑剂的流动性，影响润滑效果和油膜厚度。

表示润滑剂在低温下的流动性，影响启动和润滑效果。

影响油品的清洁度和磨损性能。

不同设备对润滑剂要求差异01020304高速运转设备重载设备高温设备低温设备润滑剂更换周期确定方法根据设备制造商的推荐设备制造商通常会提供推荐的润滑剂更换周期。

根据油品质量变化定期取样化验，监测油品性能指标的变化情况，根据化验结果确定是否更换。

离心泵润滑方式改造及机封维修方法第1章离心泵及机械密封的概述1.1离心泵的概述1.1.1 离心泵的基本构造离心泵的基本构造是由六部分组成的分别是叶轮、泵体、泵轴、轴承、密封环、填料函。

1.叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。

叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

2.泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

3. 泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

4. 轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。

滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。

太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因(是否有杂质，油质是否发黑，是否进水)并及时处理。

5. 密封环又称减漏环。

叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。

为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。

6. 填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。

填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。

始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。

所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

1.1.2 离心泵的过流部件离心泵的过流部件有：吸入室，叶轮，压出室三个部分。
