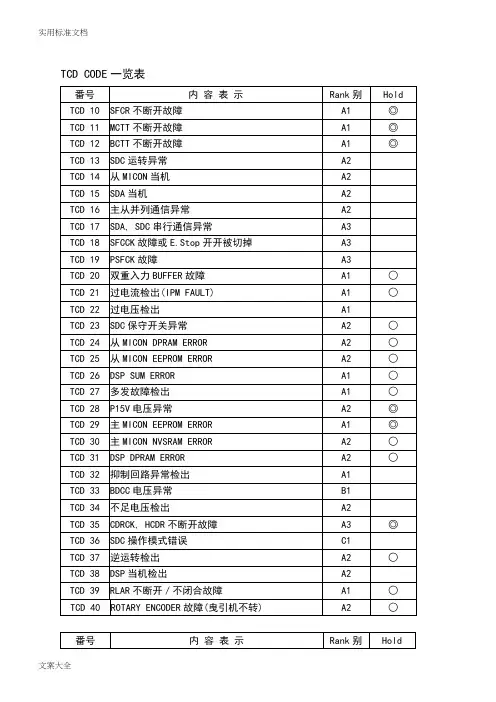

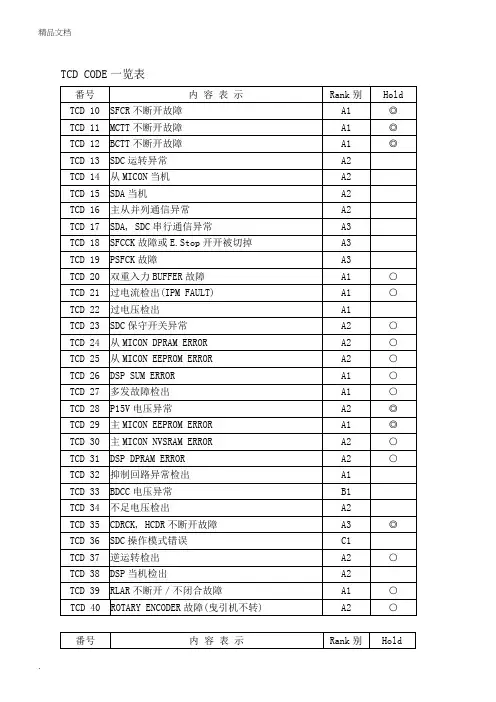

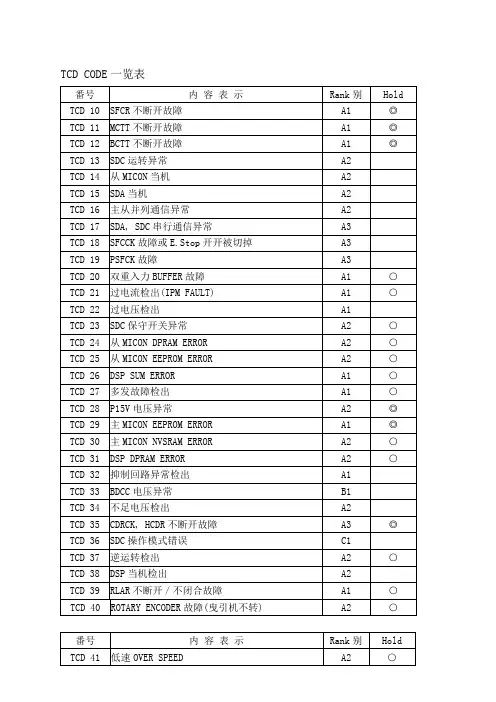

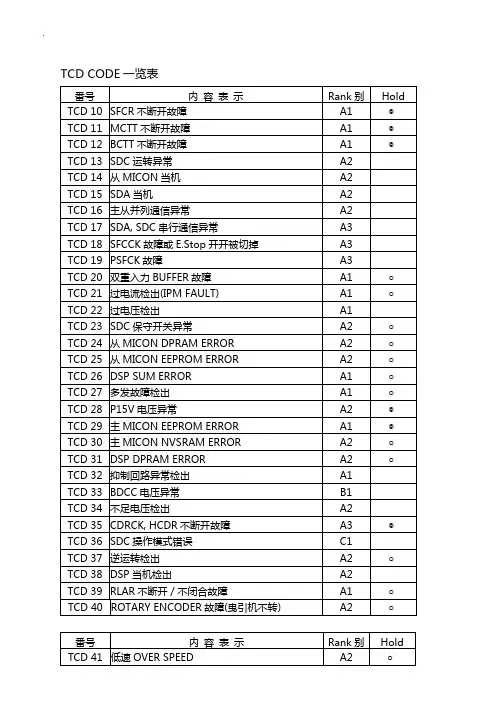

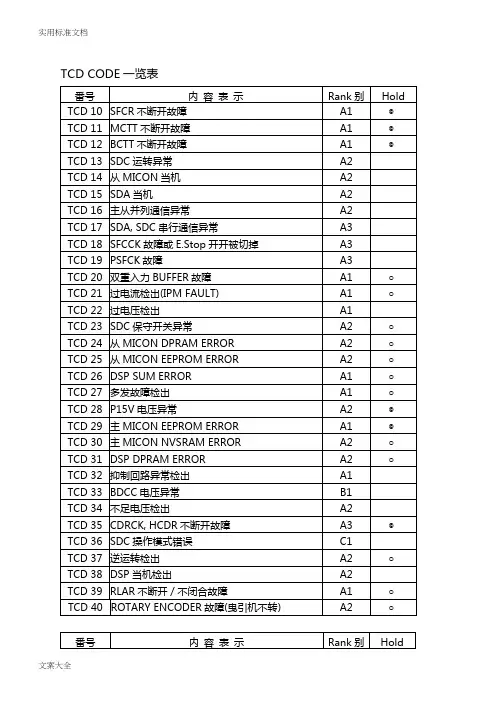

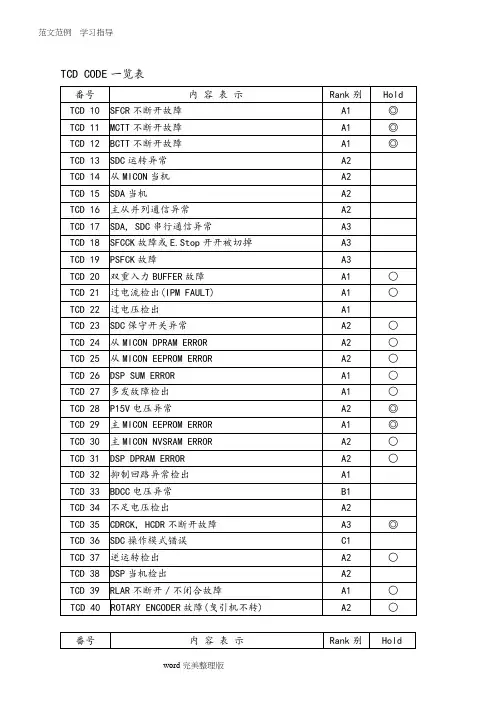

TCD CODE一览表番号TCD10SFCR不断开故障TCD11MCTT不断开故障TCD12BCTT不断开故障共享知识分享快乐内容表示Rank别A1A1A1Hold◎◎◎TCD13SDC运转异常TCD14从MICON当机TCD15SDA当机TCD16主从并列通信异常TCD17SDA,SDC串行通信异常TCD18SFCCK故障或E.Stop开开被切掉TCD19PSFCK故障TCD20双重入力BUFFER故障TCD21过电流检出(IPM FAULT)TCD22过电压检出TCD23SDC保守开关异常TCD24从MICON DPRAM ERRORTCD25从MICON EEPROM ERRORTCD26DSP SUM ERRORTCD27多发故障检出TCD28P15V电压异常TCD29主MICON EEPROM ERRORTCD30主MICON NVSRAM ERRORTCD31DSP DPRAM ERRORTCD32抑制回路异常检出TCD33BDCC电压异常TCD34不足电压检出TCD35CDRCK,HCDR不断开故障TCD36SDC操作模式错误TCD37逆运转检出TCD38DSP当机检出TCD39RLAR不断开／不闭合故障TCD40ROTARY ENCODER故障(曳引机不转)A2A2A2A2A3A3A3A1A1A1A2A2A2A1A1A2A1A2A2A1B1A2A3C1A2A2A1A2○○○○○○○◎◎○○◎○○○番号内容表示Rank别HoldTCD43SPD回路故障TCD44SDCLGB板的48V电源异常(81)SDCLGB-HIA4故障(82)OPBLAN-HIB2故障或SDCGB检知与OPBLAN通讯中断(84)TCD45BKSW动作CheckTCD46Open Lock连续3回TCD47负荷检出回路异常TCD48TCD49主,从micon程序与61AE参数设定不匹配或从micon程序与RE_MOTOR DIP Sw设定不匹配TCD50高速OVER SPEEDTCD51速度偏差异常TCD52MCTT不闭合故障TCD53BCTT不闭合故障TCD54RE故障(U,V,W相磁极角度异常)TCD55马达电流检出回路异常TCD57Mg.B两段式电源回路异常TCD58DLAN当机TCD59LEV POSI不闭合故障(非平层曳引轮空转) TCD60阶高TABLE SUM ERRORTCD61TCD62同期位置异常TCD63SDS ON故障TCD64SDS速度异常检出TCD65运行中Hatchi Door Switch异常OFF TCD66运行中Car Door Switch异常OFFTCD67平层时关门失败(HCDR或CDRCK未ON) TCD68SDA当机八次检出TCD69SDA RAM ERROR A1C1C1C1A1A2C1A1B1B1A1A1A1A1A1C1A2B1B2B2A1C2C2C2A2A2○◎◎◎○○◎◎◎◎○○番号TCD70共享RAM ERROR 内容表示Rank别A2Hold○TCD72从MICON当机八次检出TCD73LEV POSI不断开故障(启动时曳引轮空转) TCD74救出运转多发TCD75POWER MODULE过热TCD76微速运转时间异常TCD77门机马达过热TCD78门机异常TCD79Rctt（接触器）不断开／不闭合故障TCD80DUPLEX通讯异常TCD81再平层用光电POSI不闭合故障TCD82再平层用光电POSI不断开故障TCD83TCD84OLS ON故障TCD85CLS ON故障TCD86开门动作不正常检知TCD87关门动作不正常检知TCD88停电检知TCD89严重的抱闸故障TCD90轻微的抱闸故障TCD91DZ POSI不闭合故障(千鸟,Through)TCD92DZ POSI不断开故障(千鸟,Through) TCD93管制密码输入错误A2A1A2B2C1C1A2C1EEEC2C2EC2EA1EC1C1E○◎○◎TCD94抱闸故障的详细代码（非故障，参见TCD89/90）TCD95最终故障目的阶TCD96最终故障电梯位置TCD97电梯故障最终速度TCD98救出运转总回数TCD99最终之主TCD◎：故障排除，主电源开关切OFF-ON后，操作MODE2清除TCD，方能恢复运转。
TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。
调查项目：1.入力Buffer有无ON故障Check：主MXMCCT ($CA02)、从SXMCCT ($CD22)其Data是否随着MCTT主接触器之ON-OFF同步动作。
※MXMCCT ($CA02)、SXMCCT ($CD22)皆操作 MODE 22 观察。
主接触器的电压Check：(1) MCTT主接触器用电源；RECT FUSE与GD之间电压→ DC 48V。
(2) MYMCCT ON时，MCTT主接触器COIL()端与COIL()端之间电压→ DC 48V。
(3)停止中，且开门状态下，MCTT主接触器COIL()端与GD48之间电压→ DC 48V。
主接触器状态Check：MCTT主接触器卡住，接点曲折、熔着，配线短路等确认。
PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check。
PCB更换第1项或第2项有状况，而第4项良好时，表示FIOGB出力Buffer不良，更换FIOGB PCB。
PCB更换更换FIOGB PCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB。
调查项目：1.入力Buffer有无ON故障Check：主MXBCTT ($CA00)、从SXBCTT($CD20)其Data是否随着BCTT接触器之ON-OFF同步动作。
※MXBCTT ($CA00)、SXBCTT ($CD20)皆操作 MODE 22 观察。
接触器的电压Check：(1)BCTT接触器用电源；RECT FUSE与GD之间电压→ DC 48V。
(2)SYBCTT ON时，BCTT接触器COIL()端与COIL()端之间电压→ DC 48V。
(3)停止中，且开门状态下，BCTT接触器COIL()端与GD48之间电压→ DC 48V。
.TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。
U V W控制櫃輸入電子台櫃馬達電源端子台54 A1 RE故障(U,V,W相磁极角度异常) ◎检出目的在PM马达控制中，变频控制器，利用编码器(ENCODER)uvw信号，来判断PM马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。
若编码器中任意一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。
检出条件1.Rotary Encoder的磁极检出Plus全部为HI，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
2.Rotary Encoder的磁极检出Plus全部为LO，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
注1.13. Rotary Encoder编码顺序不正常，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
复归方式故障排除，FFB切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
调查项目：1.检查uvw之LED灯号是否正常。
2.检查ENCODER有无损坏〈下图〉，若损坏请更换ENCODER，若无请检查第二项。
观看编码器是否波型正常量测讯号3.检查U79 (AM26LS32AC) 有无损坏〈下图〉U79 (AM26LS32AC)55 A1马达电流检出回路异常◎检出目的本故障的检出目的及条件分为以下三种： 1、 避免HCT 长久使用损坏或Switching Power 之5V 电压异常下，使零点偏移(亦及电流为零时DSP 输入信号电压不为2.5V 与DSP A/D 参考电压不为5V)。
此时CPU 读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。
TCD CODE一览表
◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。
调查项目：
1.入力Buffer有无ON故障Check：
主MXMCCT ($CA02)、从SXMCCT ($CD22)其Data是否随着MCTT主接触器之ON-OFF同步动作。
※MXMCCT ($CA02)、SXMCCT ($CD22)皆操作 MODE 22 观察。
2.MCTT主接触器的电压Check：
(1) MCTT主接触器用电源；RECT FUSE与GD之间电压→ DC 48V。
(2) MYMCCT ON时，MCTT主接触器COIL()端与COIL()端之间电压→ DC 48V。
(3)停止中，且开门状态下，MCTT主接触器COIL()端与GD48之间电压→ DC 48V。
3.MCTT主接触器状态Check：
MCTT主接触器卡住，接点曲折、熔着，配线短路等确认。
4.MPUGB PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check。
5.FIOGB PCB更换
第1项或第2项有状况，而第4项良好时，表示FIOGB出力Buffer不良，更换FIOGB PCB。
6.MPUGB PCB更换
更换FIOGB PCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB。
调查项目：
1.入力Buffer有无ON故障Check：
主MXBCTT ($CA00)、从SXBCTT($CD20)其Data是否随着BCTT接触器之ON-OFF同步动作。
※MXBCTT ($CA00)、SXBCTT ($CD20)皆操作 MODE 22 观察。
2.BCTT接触器的电压Check：
(1)BCTT接触器用电源；RECT FUSE与GD之间电压→ DC 48V。
(2)SYBCTT ON时，BCTT接触器COIL()端与COIL()端之间电压→ DC 48V。
(3)停止中，且开门状态下，BCTT接触器COIL()端与GD48之间电压→ DC 48V。
3.BCTT接触器状态Check：
BCTT接触器卡住，接点曲折、熔着，配线短路等确认。
4.MPUGB PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check。
5.FIOGB PCB更换
第1项或第2项有状况，而第4项良好时，表示FIOGB出力Buffer不良，更换FIOGBPCB。
6.MPUGB PCB更换
更换FIOGBPCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB。
调查项目：
1.MPUGB PCB 与BDC PCB 之间排线；MUG 及BCE Connect 有无接触不良Check 。
2.MPUGB PCB 工作电压Check ；+5V,+15V,-15V 是否正常。
3.IGBT 正常时之检查方式,请依下表。
(1)注意 IGBT 之输入阻抗极高,GE 间若是Open 状态易受人体静电破坏，取放应注意。
(2)IGBT 若已损坏，则其相对应之Rg 及驱动IC(EXB841)损坏比率为90%，,应同时更换。
(3)在送电，电梯未走行前量测BDC 板之BC 、BCJ 、BCK 、BCL 之G1、E1或G2、E2之 间电压，约为4V ～5V (量测时量测点千万不可短路)，若量测点电压没有问题，必需更
换BDC 板或其上之驱动IC(EXB841)。
Rg Rge
G
C
E
OVER 電錶所示
G
E
OVER 電錶所示 E G OVER 電錶所示 G C OVER 電錶所示 C G OVER 電錶所示 E C 0.2~0.5V
C
E 數位電錶DIODE 檔 (-) (+)
U V W
控制櫃
輸入電子台
马达向量控制『速度回授』使得电梯之实际运行速度，会依从Micon之速度指令走行，而慢速运行之速度应不大于30 m/min，如果检出大于30 m/min速度时，Micon 会下紧急停止指令，以防意外发生。
ALP运转时，则采取不超出ALP运转额定速度50%。
1.轿顶或轿检修运行、ANN慢速运行、救出运输、阶高测定、端阶补正之低速运行
，从Micon会检查速度回授值，万一电梯的实际运行速度超过30 m/min时，连续150ms后，从Micon检出异常。
2.ALP运行速度异常，超过额定速度的50%，且持续约3秒以上。
即ALP运行速度不可大于7m/min、不可小于2m/min)
櫃馬達電源端
子台
高速走行时，速度指令值与实际的速度偏差值，达到相差12.5%或25%，连续发生
500ms后检出异常，防止速度偏差造成危险。
调查项目：
1.入力Buffer有无OFF故障Check
主MXMCTT($CA02)、从SXMCTT($CD22)其Data是否随着MCTT主接触器之ON-OFF同步动作。
※MXMCTT($CA02)、SXMCTT($CD22)皆操作 MODE 22 观察。
2.MCTT主接触器的电压Check：
(1)MCTT主接触器用电源；RECT FUSE与GD之间电压→ DC 48V。
(2)MYMCTT ON时，MCTT主接触器COIL()端与COIL()端之间电压→ DC 48V。
(3)停止中，且开门状态下，MCTT主接触器COIL()端与GD48之间电压→ DC 48V。
3.MCTT主接触器状态Check：
MCTT主接触器线圈断路，接点接触不良，配线断路等确认。
4.MPUGB PCB与FIOR PCB之间排线；MUD及FOD Connect有无接触不良Check。
5.FIOGB PCB更换
第1项或第2项有状况，而第4项良好时，表示FIOGB出力Buffer不良，更换FIOGB PCB。
6.MPUGB PCB更换
更换FIOGB PCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB。
调查项目：
1.入力Buffer有无OFF故障Check
主MXBCTT($CA00)、从SXBCTT($CD20)其Data是否随着BCTT接触器之ON-OFF同步动作。
※MXBCTT($CA00)、SXBCTT($CD20)皆操作 MODE 22 观察。
2.BCTT接触器的电压Check：
(1)BCTT接触器用电源；RECT FUSE与GD之间电压→ DC 48V。
(2)SYBCTT ON时，BCTT接触器COIL()端与COIL()端之间电压→ DC 48V。
(3)停止中，且开门状态下，BCTT接触器COIL()端与GD48之间电压→ DC 48V。
3.BCTT接触器状态Check：
BCTT接触器线圈断路，接点接触不良，配线断路等确认。
4.MPUGB PCB与FIOR PCB之间排线；MUD及FOD Connect有无接触不良Check。
5.FIOGB PCB更换
第1项或第2项有状况，而第4项良好时，表示FIOGB出力Buffer不良，更换FIOGB PCB。
6.MPUGB PCB更换
更换FIOGB PCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB。
