Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。
1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。
2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。
按和键选择对应功能后按进入详细功能设置。
备注：部分功能为可选功能，根据型号而定。
特定型号下如果不包含某可选功能，对应位置显示。
全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。
单位不同，显示屏开显示的数值范围不同。
操作方法：按和键选择对应单位，按键确认。
测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。
按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。
压力设定状态：此状态下设定压力开关输出的ON/OFF 点。
以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。

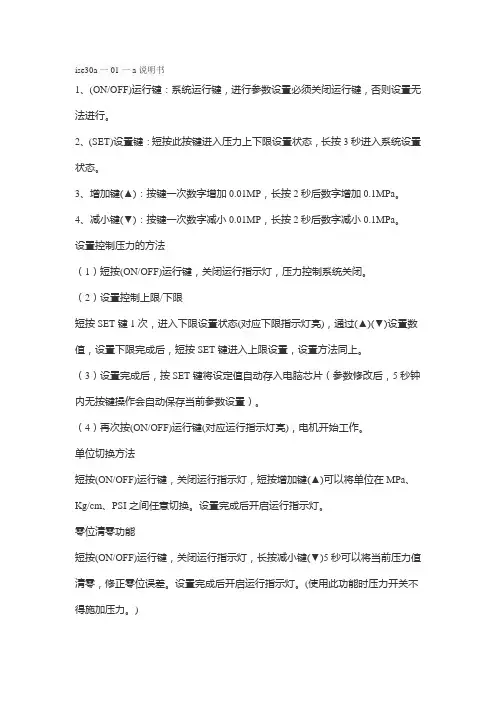

ise30a一01一a说明书
1、(ON/OFF)运行键：系统运行键，进行参数设置必须关闭运行键，否则设置无法进行。
2、(SET)设置键：短按此按键进入压力上下限设置状态，长按3秒进入系统设置状态。
3、增加键(▲)：按键一次数字增加0.01MP，长按2秒后数字增加0.1MPa。
4、减小键(▼)：按键一次数字减小0.01MP，长按2秒后数字减小0.1MPa。
设置控制压力的方法
（1）短按(ON/OFF)运行键，关闭运行指示灯，压力控制系统关闭。
（2）设置控制上限/下限
短按SET键1次，进入下限设置状态(对应下限指示灯亮)，通过(▲)(▼)设置数值，设置下限完成后，短按SET键进入上限设置，设置方法同上。
（3）设置完成后，按SET键将设定值自动存入电脑芯片（参数修改后，5秒钟内无按键操作会自动保存当前参数设置）。
（4）再次按(ON/OFF)运行键(对应运行指示灯亮)，电机开始工作。
单位切换方法
短按(ON/OFF)运行键，关闭运行指示灯，短按增加键(▲)可以将单位在MPa、Kg/cm、PSI之间任意切换。
设置完成后开启运行指示灯。
零位清零功能
短按(ON/OFF)运行键，关闭运行指示灯，长按减小键(▼)5秒可以将当前压力值清零，修正零位误差。
设置完成后开启运行指示灯。
(使用此功能时压力开关不得施加压力。
)。
SMC压力开关ISE30A-01-P中文说明书
产品介绍
真空压力开关是用于检测真空压力的开关。
当真空压力未达到设定值时，开关处于断开状态。
当真空压力开关达到设定值时，开关处于接通状态，发出电信号，智慧真空吸附机构动作。
当真空系统存在泄漏、吸盘破损或气源压力变动等原因而影响到真空压力大小时，装上真空压力开关便可保证真空系统安全可靠的工作。
. 真空压力开关按功能分，有通用型和小孔口吸着确认型；按电触点的形式分，有无触点式和有触点式。
产品详细说明
工作原理一：当被测压力过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。
压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
开关元件有磁性开关、水银开关、微动开关等。
工作原理二：一般是使用“电接点压力表”，这是一种普通的管弹簧压力表，加上两组电接点。
可以接通相当高低压力的电接点，从而把压力控制在上下限之间。
这种电接点的容量小，只能开关接触器的控制线圈，压力表上的控制位置可以调节。
装在水泵的出水口，当出水压力达到你的
设定值时（即你不需要更大的压力时），压力开关就动作了，水泵停止不工作。
如果压力开关一直不动作，根据你说的情况，应该是压力还没达到动作压力（压力不够）。
工作原理三：当被测压力过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。
精度：表示设备程度的值，包括线性度、公差、迟滞、重复性等.。
ZSE30A(F)\ISE30A压力传感器的简要使用说明一、模式设置1.长按5秒以上SET键进入单位的设置；2.按下S键，出现F0，按左右键调节。
按左(右)键选择：MPa-gf-bar-psi-pa（我们选用bar）3.按下S键，出现F1，再按下S键，出现OUI，按左右键调节。
（我们一定选用默认HyS）按下S键，显示LOT，再按左右键调节。
（我们选用：1-P)。
按下S键，显示CoL，再按左右键调节。
（我们选用：绿色Sor)。
按下S键,显示P1,再按左右键调节。
（设置P-1=0.07)。
按下S键,显示H1,再按左右键调节。
（设置H-1=0.00)。
4.按下S键，出现F3，按下左右键调节。
显示2.5,按左(右)键选择2.5-20-100-1000-2000(ms)，（我们选用2000）5.按下S键，出现F5,显示PrS。
按下左右键调节。
（我们选用OFF）设置完成后长按S键退出。
二、值（设定值）设置方法在常态下点按S键,交替显示P1和某一数字,按左(右)键选择调整数值；按SET调整数字的位。
调整好数秒后P1和阀值互闪，按SET确认。
注：1环境温度：0-50度（C）时，为有效的检测范围。
2设定检测数值时，有真正、负值的区别，在最左位“”或“”将闪动“”闪动是‘+’；“”闪动是‘-’。
3需重新调整零点时，在显示当前压力的画面下，要同时按左键和右键即可调零。
调试时注意：（现场空试条件不满足时）对点的话，可以认为将设置P-1的值设为负值，看看有没有超压报警输出)。
现场空试时，要观察日储斗处压力表显示值。
由此来调节P-1设定值。
以防设定值过小出现误报警。
ZSE30/ISE30系列压力开关设定说明一、在测试模式下（即显示实际压力值的状态下）按住SET键2秒以上，进入初始设定。
完成初始设定需以下几个步骤：1、进入初始设定首先显示“显示颜色设定”的选定值，可通过△、▽键更改设定。
待选项有以下四种：、①Sor：ON时红（选择此项）②SoG：ON时绿③rEd：一直红④Grn：一直绿2、选好后按SET键保存并进入“动作模式设定”，共有两种动作模式：①HYS：迟滞模式（选择此项）②Ynd：上下限比较模式通过△、▽键可以任意选定3、选好后再次按SET键将进入“输出形态设定”，两种输出形态供选：①no：常开（选择此项）②nC：常闭两种输出形态通过△、▽键来选择4、选好后按SET键将进入“响应时间设定”，有四种响应时间，利用△、▽键可选：①2.5：2.5ms（选择此项）②20：20ms③160：160ms④640：640ms⑤1280：1280ms5、选好后按SET键将进入“自动预制设定”：①nAn：手动设置（选择此项）②AUt：自动设置通过△、▽键选定6、此时按再SET键将返回测试模式至此，初始设定完毕。
二、在测试模式下按一下SET键将进入手动数值设定界面。
此时[P_1]与设定值交替闪动。
如果想改变[P_1]的设定值可按△或▽键，此时数值末位闪动，按△或▽键可在0~9之间改变数值；按SET键上一位数值闪动，同样按△或▽键可在0~9之间改变此位数值，当更改好后，请不要按任何键等待十秒此数值将被设定成功。
此时[P_1]与设定值再次交替闪动。
如不想修改[P_1]的设定值或已修改好后按SET键进入固定迟滞的设定，此时[H]与固定迟滞的设定值交替闪动。
数值更改方法与上面介绍的修改[P_1]的设定值的方法相同，设定好后[H]与固定迟滞值交替闪动。
对[H]值未进行设定或设定好后再次按SET键则返回测试模式。
至此，手动数值设定完毕。
三、[P_1]与[H]的设定值在“HYS”迟滞模式中对压力开关信号输出的影响：若“输出形态设定”为“no”常开，当实际压力＞ [P_1]设定值时，压力开关输出on 信号；当on信号输出后，测试到的压力值若＞{[P_1]- [H]}，on信号被保持；随着压力的下降，当实际压力＜{[P_1]- [H]}时压力开关输出信号变为off。

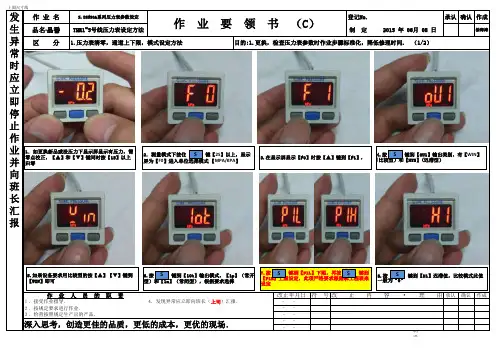

制造 · · · ·1.压力表清零，通道上下限，模式设定方法目的:1.更换，检查压力表参数时作业步骤标准化，降低修理时间. （1/2）深入思考，创造更佳的品质，更低的成本，更优的现场．发生异常时应立即停止作业并向班长汇报作 业 要 领 书 （C）品名·品番THR1~5号线压力表设定方法作 业 名Z.ISE30A系列压力表参数设定区 分３．检查按照规定生产出的产品． · ·登记No.制 定承认确认作成 2015 年 06月 08 日徐海涛作成改正年月日符 号改 正 内 容 · 理 由承认确认２．按规定要求进行作业．4．发现异常应立即向班长（上司）汇报．１．接受作业指导．作 业 人 员 的 职 责 · · · ·上限尺寸线5.如果设备要求用比较型的按【▲】【▼】键到【WIN 】即可6.按键到【1Ot 】输出模式，【1p 】（常开型）和【1n 】（常闭型），根据要求选择7.按键到【P1L 】下限，再按键到【P1H 】上限设定，此项严格要求根据QC 工程表来设定8.按键到【H1】迟滯值，比较模式此值一般为“0”4.按键到【OU1】输出类别，有【WIN 】(比较型）和【HYS 】(迟滯型）3.在显示屏显示【F0】时按【▲】键到【F1】.2．测量模式下按住键【2S 】以上，显示屏为【F0】进入单位选择模式【MPA/KPA 】1．如更换新品或没压力下显示屏显示有压力，需零点校正，【▲】和【▼】键同时按【1S 】以上归零①①S S S S S S②。
No.PS※※-OML0002CN-G 使用说明书产 品 名 称数字式压力开关形式/系列/型号ZSE30A(F)ISE30A目录安全注意事项 2型式表示·型号体系 8产品各部的名称及功能 10用语说明 11安装・设置 14设置方法 14配管方法 17配线方法 18压力的设定 21什么是测试模式 21功能设定 24什么是功能选择模式 24出厂设定 24 F0 单位切换功能 26 F1 OUT1的设定 27 F2 OUT2的设定 30 F3 响应时间的设定 30 F4显示分辨率的设定 31 F5 自动预设功能的设定 32 F6 显示值微调的设定 34 F7 省电模式的设定 35 F8 密码输入的设定 36特殊功能的设定 37 F90 全功能的设定 37 F97 复制功能的选择 39 F98 输出确认 41 F99 恢复出厂设置 43其他设定 44维护 47忘记密码的情况 48故障一览表 49规格 56规格表 56外形尺寸图 58安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和损失而制定的。
这些注意事项，按照危害和损伤的大小及紧急程度分为「注意」「警告」「危险」三个等级。
无论哪个都是与安全相关的重要内容，所以除了遵守国际规格(ISO/IEC)、日本工业规格(JIS)※1)以及其他安全法规※2)外，这些内容也请务必遵守｡※1) ISO 4414: Pneumatic fluid power -- General rules relating to systemsISO 4413: Hydraulic fluid power -- General rules relating to systemsIEC 60204-1: Safety of machinery -- Electrical equipment of machines (Part 1: General requirements) ISO 10218-1992: Manipulating industrial robots-SafetyJIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性、机械的电气装置（第1部： 一般要求事项)JIS B 8433-1993: 产业用操作机器人-安全性等※2) 劳动安全卫生法等注意:误操作时，有人员受伤的风险，以及物品破损的风险｡警告:误操作时，有人员受到重大伤害甚至死亡的风险。
Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。
1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。
2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。
按和键选择对应功能后按进入详细功能设置。
备注：部分功能为可选功能，根据型号而定。
特定型号下如果不包含某可选功能，对应位置显示。
全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。
单位不同，显示屏开显示的数值范围不同。
操作方法：按和键选择对应单位，按键确认。
测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。
按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。
压力设定状态：此状态下设定压力开关输出的ON/OFF 点。
以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。
