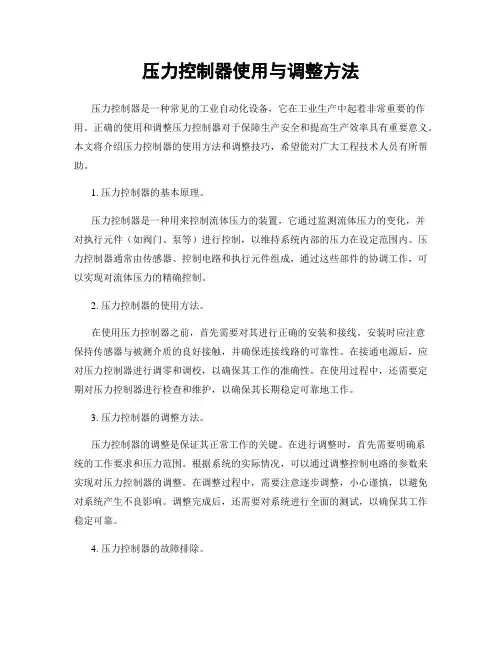

压力控制器使用与调整方法压力控制器是一种常见的工业自动化设备，它在工业生产中起着非常重要的作用。
正确的使用和调整压力控制器对于保障生产安全和提高生产效率具有重要意义。
本文将介绍压力控制器的使用方法和调整技巧，希望能对广大工程技术人员有所帮助。
1. 压力控制器的基本原理。
压力控制器是一种用来控制流体压力的装置，它通过监测流体压力的变化，并对执行元件（如阀门、泵等）进行控制，以维持系统内部的压力在设定范围内。
压力控制器通常由传感器、控制电路和执行元件组成，通过这些部件的协调工作，可以实现对流体压力的精确控制。
2. 压力控制器的使用方法。
在使用压力控制器之前，首先需要对其进行正确的安装和接线。
安装时应注意保持传感器与被测介质的良好接触，并确保连接线路的可靠性。
在接通电源后，应对压力控制器进行调零和调校，以确保其工作的准确性。
在使用过程中，还需要定期对压力控制器进行检查和维护，以确保其长期稳定可靠地工作。
3. 压力控制器的调整方法。
压力控制器的调整是保证其正常工作的关键。
在进行调整时，首先需要明确系统的工作要求和压力范围。
根据系统的实际情况，可以通过调整控制电路的参数来实现对压力控制器的调整。
在调整过程中，需要注意逐步调整，小心谨慎，以避免对系统产生不良影响。
调整完成后，还需要对系统进行全面的测试，以确保其工作稳定可靠。
4. 压力控制器的故障排除。
在使用过程中，压力控制器可能会出现各种故障，如漂移、失灵等。
对于这些故障，需要根据具体情况进行分析和排除。
一般来说，可以通过检查传感器、控制电路和执行元件等部件，来找出故障的原因，并进行相应的修复和调整。
在进行故障排除时，需要注意安全第一，避免对系统造成进一步损坏。
5. 压力控制器的应用注意事项。
在使用压力控制器时，还需要注意一些特殊情况。
例如，在特定的工作环境下，可能会出现温度、腐蚀等问题，需要选择适合的压力控制器。
此外，还需要根据系统的实际情况，选择合适的控制策略和参数，以实现最佳的控制效果。
压力控制器以及压力开关产品使用手册目录第一章MD-S200 电池供电型数字压力表使用手册第二章MD-S500数字式远传型压力表使用手册第三章MD-S600高精度智能压力开关使用手册第四章MD-S700机械式压力开关使用手册第五章MD-S800低成本压力开关使用手册第六章MD-S910W/910C水泵压力控制器/空压机控制器使用手册第七章MD-S910F分体式压力控制器使用手册第八章MD-S系列产品的安装与电气连接第九章MD-S系列产品的日常养护第十章产品的运输与保存第十一章常见故障及解决办法第十二章 MD-S系列产品质量保证服务主要特点：※技术先进，质量控制体系严格，通过权威认证※设计时的第一原则是：实用及安全的原则※全系列通过权威认证注意：1.请留意手册中出现的带有※（！）（？）等提醒字样的语言！2.文中出现的“不得”“禁止”等明显禁止的语言时，请注意严格按照其要求操作。
第1章MD-S200电池供电型数字压力表MD-S200电池供电型智能压力表是是集压力测量、显示一体的高精度电子式压力表，具有抗震动、显示精度高、使用寿命长、可清零、自动待机等特点。
无需外接电源，电池供电时间长，具有自动待机与一键清零功能，使用方便，应用领域广泛。
一.外形图1.压力显示窗口2.设置键（SET）3.压力安装接口二．系统参数压力量程0-1.6MPA 或定制量程安装接口M20*1.5精度等级0.5%显示位数4位LCD显示背光蓝色背光尺寸直径100mm 厚度48m供电 4.5V 三节5号电池功耗0.001W电池更换通常每12个月更换一次电池（以实际使用耗电量为准）使用温度-20~60℃功能 1.实时显示压力 2.自动休眠 3.一键清零 4.单位切换三．按键定义说明设置键（SET）键：1.短按SET键一次，背光亮。
2.连续短按SET键，压力的显示单位在Mpa，Kg，PSI之间切换，默认单位为Mpa。
四.一键清零功能操作方法：长按SET键5秒，可以一键清零。
压力控制器使用与调整方法压力控制器是一种用于控制流体压力的设备，它可以帮助我们在工业生产中实现精确的压力控制，确保设备的正常运行和产品的质量稳定。
在使用压力控制器时，正确的使用方法和调整技巧非常重要，下面我们就来详细介绍一下压力控制器的使用与调整方法。
一、压力控制器的基本原理压力控制器是一种自动控制装置，它通过感应被控介质的压力信号，并通过内部电路进行处理，最终控制执行机构的动作，从而实现对被控介质压力的调节。
压力控制器通常由传感器、控制电路和执行机构组成。
传感器用于感应被控介质的压力信号，控制电路用于处理传感器信号并发出控制指令，执行机构则根据控制指令进行动作，从而调节被控介质的压力。
二、压力控制器的使用方法1. 安装：在使用压力控制器之前，首先需要对其进行安装。
安装时应注意将传感器正确连接到被控介质的管道上，并确保管道的密封性良好。
此外，还需要注意安装位置的选择，应尽量避免受到外部振动和冲击。
2. 连接电源：安装完成后，需要将压力控制器连接到电源，并对其进行电气连接。
在连接电源时，应仔细查看设备的电气接线图，并按照图纸上的要求进行连接，以确保设备能够正常工作。
3. 调试：安装完成并连接电源后，需要对压力控制器进行调试。
调试时应首先对传感器进行校准，以确保其测量精度符合要求。
然后需要对控制电路进行调整，根据实际需要设置控制参数，最后进行执行机构的调试，确保其动作灵敏、稳定。
4. 注意事项：在使用压力控制器时，还需要注意一些事项，比如定期检查设备的运行状态，及时清理传感器的测量元件，避免其受到污染影响测量精度，定期校准设备的控制参数，确保其控制精度符合要求。
三、压力控制器的调整方法1. 校准传感器：在使用压力控制器之前，需要对传感器进行校准。
校准传感器的方法通常是通过比对标准压力表进行调整，将传感器的测量值调整至与标准压力表一致。
2. 调整控制参数：在进行压力控制时，需要根据实际需要对控制参数进行调整。
压力控制器的详细使用说明书使用说明书1. 简介压力控制器是一种广泛应用于工业和家庭环境的设备，可帮助用户监测和控制压力值。
本使用说明书将为您提供详细的使用指导，帮助您充分了解和正确操作压力控制器。
2. 安装2.1 准备工作在安装压力控制器之前，请确保您具备以下工具和材料：- 扳手- 螺丝刀- 电缆- 固定装置（如金属架）2.2 安装步骤1. 将压力控制器固定在适当的位置上，确保其稳定。
2. 随后，将传感器与压力控制器连接。
请根据传感器和控制器的规格，选择正确的接口连接方式。
3. 使用电缆将压力控制器连接到电源，确保接线正确且牢固。
3. 功能和操作压力控制器可具备以下功能：- 压力监测：实时监测压力值，以保持可控范围内的稳定压力。
- 报警系统：当压力达到预设阈值时，触发报警以提示用户。
- 压力调节：用户可以根据需要调整设定的压力范围。
3.1 显示界面（此处根据实际压力控制器的显示界面进行描述，使用示意图或文字描述功能位置和操作说明）3.2 设置压力范围1. 按住“设置”按钮，进入压力范围设置模式。
2. 使用上下按钮调整设置值，并通过确认按钮进行确认。
3. 设定完毕后，退出设置模式。
3.3 报警设置压力控制器通常具备报警功能，用户可以根据需要设置报警阈值。
1. 进入报警设置模式，按下“设置”按钮。
2. 使用上下按钮调整报警阈值，并通过确认按钮进行确认。
3. 设定完毕后，退出设置模式。
4. 维护与保养为确保压力控制器的正常运行，需要进行定期的维护和保养。
4.1 清洁使用干净的布或纸巾擦拭压力控制器的外壳，确保不受灰尘或杂质影响。
4.2 检查传感器定期检查传感器是否正常工作。
如发现异常情况，请及时更换传感器。
4.3 检查电源连接定期检查电源连接是否牢固，确保压力控制器能正常供电。
5. 故障排除在使用压力控制器的过程中，可能会遇到一些故障或问题，以下是一些常见问题的解决方法：5.1 压力控制器无法启动- 检查电源连接是否稳固。
压力控制器安装使用说明书一、产品介绍压力控制器是一种用于监测和控制压力的装置，可广泛应用于各种工业领域。
本产品具有高精度、可靠性高、易于安装和使用等特点，能够有效地监测和控制系统内的压力。
本说明书将详细介绍压力控制器的安装和使用方法。
二、安装步骤1. 准备工作在安装压力控制器之前，请确保已经了解该系统的压力范围和工作要求。
同时，确保工作场所安全，无高温、高压等危险因素。
2. 安装位置选择选择一个安全且便于观察的位置安装压力控制器。
应将其放置在与被测压力系统相连的管道上，并且确保压力控制器的指示面板易于观察。
为确保准确读数，避免干扰，安装位置应尽量远离震动源和电磁辐射源。
3. 连接管道使用合适的工具，将压力控制器与被测压力系统连接。
注意连接口的密封性，确保无漏气现象。
4. 电源接线根据压力控制器的电源要求，将其正确接入电源。
注意接线的正确性和安全性，以免发生电流过载或者其他安全问题。
三、使用方法1. 打开开关将压力控制器的开关打开，使其进入工作状态。
开关位置可能有开和关两种选项，请确保选择正确的状态。
2. 参数设置根据实际需求，使用压力控制器上的调节按钮进行参数设置。
根据系统的压力范围和要求，设定上限和下限压力值，并确保其准确性。
3. 压力监测压力控制器将会实时监测压力变化，并将其显示在指示面板上。
用户可以通过观察指示面板来了解当前系统的压力情况。
4. 报警设定压力控制器还可进行报警设置，当系统压力超出预设的范围时，将会发出声音或者光信号进行警示。
用户可以根据实际需求来设置报警参数。
5. 压力控制如果需要对系统的压力进行控制，可将压力控制器的输出信号连接到控制装置上。
通过接收控制信号，控制装置可以自动调节系统的运行状态，以达到预期的压力控制效果。
四、注意事项1. 请严格按照说明书的要求进行安装和使用，以免发生意外或者误操作。
2. 在使用过程中，如发现任何异常情况，请及时停止使用，并联系厂家或专业人士进行维修。
压力控制器压力调节步骤说明书一、概述压力控制器是一种用于自动化控制系统中的设备，用于监测和调节系统中的压力。
本说明书旨在详细介绍使用压力控制器进行压力调节的步骤。
二、检查设备在开始压力调节之前，首先需要检查压力控制器和相关设备以确保其正常工作。
按照以下步骤进行检查：1. 确保压力控制器与电源连接良好，电源稳定可靠。
2. 检查压力控制器的显示屏，确保其正常工作且显示准确。
3. 检查控制器与被控制系统的连接，并确保该连接牢固可靠。
三、设定目标压力在进行压力调节之前，需要明确设定目标压力。
按照以下步骤进行操作：1. 根据系统要求和工艺需求，确定需要调节的目标压力范围。
2. 使用压力调节器的控制面板或其他设备，输入目标压力值。
3. 确认目标压力值是否正确并进行确认。
四、设定压力调节参数为了实现准确的压力调节，需要设定一些关键的调节参数。
按照以下步骤进行操作：1. 进入压力控制器的参数设置界面。
2. 根据系统要求和工艺需求，设定压力调节器的比例系数、积分时间和微分时间等参数。
3. 确认参数设置是否正确，并进行确认保存。
五、开始压力调节在完成设定之后，可以开始压力调节。
按照以下步骤进行操作：1. 打开压力控制器的电源，确保其正常工作。
2. 观察压力控制器的显示屏，确认当前压力数值。
3. 监测被控制系统的压力，与设定的目标压力进行对比。
4. 如果被控制系统的压力偏离目标压力上下限，压力控制器将开始自动调节。
六、监测与调整在压力控制过程中，需要不断监测和调整系统的状态。
按照以下步骤进行操作：1. 实时监测被控制系统的压力，并与设定的目标压力进行对比。
2. 如果压力偏离目标压力上下限，压力控制器将自动调节输出信号，以尽量接近目标压力。
3. 如果调节效果不理想，可以根据实际情况调整压力控制器的参数，以提高调节精度。
4. 定期检查压力控制器的运行状态，并保持压力控制器的额定工作范围内正常工作。
七、注意事项在进行压力调节时，请注意以下事项：1. 确保操作人员具备相关的技术知识和使用经验。
ZS73 智能数显压力控制器操作手册一、概述与应用ZS73 智能数显压力控制器是集压力测量、显示、输出、控制于一体的智能数显压力测控传感器。
ZS73 智能压力控制器是纯电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器作放大处理进行高精度的A/D 转换器转换成数字信号，经过运算处理进行控制两路开关输出，对控制系统压力进行控制。
该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。
应用：➢空压设备与气动设备➢水泵设备与水处理工程➢液压设备与流体工程➢制药设备与石化工程➢环保设备与环境工程➢实验设备与测量控制二、产品特点★ 4 位红色高亮LED 显示当前压力值★开关输出值可任意设定不受传统压力开关机械回差限制★开关动作输出复位值可自由设置且可设定动作与复位延时值★面板LED 灯与开关动作同步发光指示，便于现场观察与设备维护★本体设组合按键无需其它工具即可可方便现场调整各参数★0/4~20mA 输出可调，输出上限与下限对应值可调整方便各种场合应用三、技术参数★电源：12-30VDC★空载电流：≤30mA,DC24V供电★显示范围：4 位红色 LED，-999-9999★综合精度：≤0.5 F.S★稳定性：≤0.3 F.S/年★模拟输出：3W 0/4-20mA 可调精度:≤0.5F.S负载RA: ≤500Ω★开关输出类型：PNP/NPN可调开关输出电流：≤500mA开关响应时间：≤10Ms 开关电压降：＜1V开关输出精度：≤0.5F.S★线路保护：反相、过载、短路保护★介质温度：-20~85℃★环境温度：-20~60℃★储存温度：-30~60℃★表头外壳：工程塑料★传感器壳体：304 不锈钢/电镀铝合金★接液材质：304/316L不锈钢★防护等级：IP67电气连接：M12 连接器一般常用压力范围等级常用压力范围等级名称压力范围Bar 1510 16 25 60 100 160 250 400 600PSI 15 75 145 230 370 900 1500 2300 3600 6000 9000过载压力X 5 X 3 X 2 X 1.5X1.3破坏压力X 6 X 4 X 3 X 2X1.6四、安装与接线★机械安装一般为过程连接为外螺纹式，可直接装在液压管路上。
压力控制器使用方法说明书一、产品介绍压力控制器是一种用于监测和控制系统中的压力的设备。
本文将介绍如何正确使用压力控制器，以确保其功能的有效运作。
二、安装1. 确保安装位置符合要求，不受干扰并易于操作和观察。
2. 仔细阅读产品说明书，并根据说明书进行正确的安装步骤。
3. 使用适当的工具将压力控制器正确固定在所需位置上。
4. 注意检查电源和电缆的连接，确保安全可靠。
三、操作步骤1. 启动压力控制器前，请确认供电连接是否正确。
2. 手动调整压力控制器上的设置参数，如压力上限、压力下限、报警阈值等。
3. 将控制器连接到待测压力系统中，并确保连接牢固可靠。
4. 启动压力控制器，观察控制器面板上的显示屏，确保压力数据准确无误。
5. 如需调整参数，可按照产品说明书操作，进行相应设置。
6. 当压力超过预设值时，压力控制器将发出声音或触发报警，此时应及时采取措施。
四、注意事项1. 定期检查压力控制器的工作状态，确保其正常运行。
2. 避免在强磁场或高温环境下使用压力控制器。
3. 禁止在控制器上进行非法操作或篡改设置参数。
4. 避免使用不当力气敲击或挤压压力控制器，以防损坏。
5. 如需更换压力控制器，请按照产品说明书操作。
五、维护和保养1. 定期进行清洁，使用干净柔软的布清洁控制器表面，并避免使用化学溶剂。
2. 检查电源和电缆的连接，如有松动或损坏应及时修复。
3. 定期检查压力控制器的工作状态和参数设置，确保其准确性和可靠性。
4. 如发现问题或异常，应及时与厂家联系，寻求相关维修或技术支持。
六、故障排除1. 如压力控制器无法正常工作，请先检查电源和电缆的连接。
2. 如电源和电缆正常，但问题仍未解决，请参考产品说明书中的故障排除指南。
3. 如仍无法解决问题，请联系厂家寻求进一步的技术支持和维修服务。
七、使用注意事项1. 压力控制器只能由专业人员进行操作和维修。
2. 遵守使用安全规范，确保操作过程中的人身安全。
3. 当不使用压力控制器时，请将其断电并妥善存放。
■ 使用说明与注意事项
1. 安装时,注意不要将气箱高压(H.P .)部分和低压(L.P .)部分压力接错。
特此警告!
2. 在安装控制器接管时，控制器的螺母与接头必须用两把扳手板紧。
3. 请勿将控制器安装在工作负荷超过电器额定值的设备中。
4. 两手指捏塑料盖子两边，向上抽即可打开外盖。
同样把塑料盖子插到底即可罩住。
5. 如无特殊需要，不要擅自更换不同长度的安装螺丝，以免将内部机构顶住。
6. 压力设定需旋转压力螺丝，压差设定需旋转压差螺丝，指针所指即为当时压力压差值，但压力设定值一般大于压差设定值，一般我公司会根据客户要求事先设定所需压力压差值。
其中压差设定值为所需设定压力上限值与所需压力下限之间的差值。
7. 有防尘要求的，必须在设定完毕后，盖上防尘盖。
压力控制器操作说明书一、产品概述压力控制器是一种用于监测和控制系统中的压力的设备。
它可以精确地测量压力，并通过控制输出信号来控制被控对象的压力。
本操作说明书将详细介绍压力控制器的使用方法，帮助用户正确操作和维护设备。
二、安装和连接1. 确保压力控制器的工作环境符合技术规格要求，并确保电源供应稳定。
2. 将压力控制器与被控对象进行适当的连接，确保连接牢固可靠。
3. 检查连接线缆是否损坏或接触不良，并针对具体的应用场景进行必要的防护措施。
三、操作步骤1. 启动压力控制器，按下电源开关，待指示灯亮起后，设备即进入工作状态。
2. 使用控制面板上的调节按钮，设置所需的压力范围。
调节时应先将压力降至最低，再缓慢调节至所需值。
3. 如果需要设定报警值，按照相关说明进行设置并确保报警功能正常运作。
4. 确认设置后，按下设定确认按钮，设备将开始监测并控制被控对象的压力。
5. 可通过观察面板上的数字显示以及指示灯的状态判断当前压力状态。
四、注意事项1. 在操作过程中，应注意避免过大的压力波动，以免影响设备的寿命和准确性。
2. 定期校准压力控制器，确保其持续的可靠性和准确性。
3. 避免与其他高温、高压、腐蚀性物质接触，以免损坏设备。
4. 当压力控制器出现故障或异常情况时，请及时关闭电源，并联系维修人员进行检修。
5. 在长时间不使用时，建议将压力控制器断开电源，并进行防尘、防潮措施。
五、维护保养1. 定期清洁控制面板上的按键和显示屏，确保正常的操作和显示效果。
2. 对压力控制器进行定期维护，包括清洁、校准等工作。
3. 对连接线缆进行检查，确保连接良好，防止松脱或损坏。
4. 保持设备通风良好，并避免尘土、湿气等有害物质进入设备内部。
5. 如需更换零部件或进行其他维修工作，请联系专业人员进行操作。
六、故障排除在使用过程中，可能会遇到一些常见的故障，如无法正常开机、压力读数不准确等。
请参照以下故障排除方法，如问题仍未解决，请联系售后维修人员。
压力控制器以及压力开关产品使用手册目录第一章MD-S200 电池供电型数字压力表使用手册第二章MD-S500数字式远传型压力表使用手册第三章MD-S600高精度智能压力开关使用手册第四章MD-S700机械式压力开关使用手册第五章MD-S800低成本压力开关使用手册第六章MD-S910W/910C水泵压力控制器/空压机控制器使用手册第七章MD-S910F分体式压力控制器使用手册第八章MD-S系列产品的安装与电气连接第九章MD-S系列产品的日常养护第十章产品的运输与保存第十一章常见故障及解决办法第十二章 MD-S系列产品质量保证服务主要特点：※技术先进，质量控制体系严格，通过权威认证※设计时的第一原则是：实用及安全的原则※全系列通过权威认证注意：1.请留意手册中出现的带有※（！）（？）等提醒字样的语言！2.文中出现的“不得”“禁止”等明显禁止的语言时，请注意严格按照其要求操作。
第1章MD-S200电池供电型数字压力表MD-S200电池供电型智能压力表是是集压力测量、显示一体的高精度电子式压力表，具有抗震动、显示精度高、使用寿命长、可清零、自动待机等特点。
无需外接电源，电池供电时间长，具有自动待机与一键清零功能，使用方便，应用领域广泛。
一.外形图1.压力显示窗口2.设置键（SET）3.压力安装接口二．系统参数压力量程0-1.6MPA 或定制量程安装接口M20*1.5精度等级0.5%显示位数4位LCD显示背光蓝色背光尺寸直径100mm 厚度48m供电 4.5V 三节5号电池功耗0.001W电池更换通常每12个月更换一次电池（以实际使用耗电量为准）使用温度-20~60℃功能 1.实时显示压力 2.自动休眠 3.一键清零 4.单位切换三．按键定义说明设置键（SET）键：1.短按SET键一次，背光亮。
2.连续短按SET键，压力的显示单位在Mpa，Kg，PSI之间切换，默认单位为Mpa。
四.一键清零功能操作方法：长按SET键5秒，可以一键清零。
注意事项：一键清零功能，可以消除由于地域性大气压力差、时漂等原因造成的零位误差问题，在清零时，务必保证没有给数字压力表施加任何压力，否则一键清零将造成更大的误差。
五．显示代码说明字符字符定义解决办法ER0 表示压力超过最大压力测量范围长按复位键5S复位第2章MD-S500数字式远传压力表MD-S500远传型数字压力表是是集压力测量、显示、远传一体的高精度电子式压力表，可完全取代传统的远传压力表。
同时由于内置高精度压力传感器，同时采用四位LCD数字显示，所以具有远传距离长、显示测量精度高、使用寿命长、使用方便等特点，数字式远传压力表是未来的远传表的发展方向。
一.外形图1.压力显示单位2.压力显示值3.设置键（SET）4.接线端子（背面）5.压力接口二．系统参数压力量程0-1.6MPA 或定制量程安装接口M20*1.5供电24V远传信号 4 -20mA传输距离>1000m精度等级0.5%显示液晶显示背光红色尺寸直径80mm 厚度48mm使用温度-20~60℃功能 1.4-20mA信号远传 2.一键清零 3.四种压力单位切换三．按键定义说明设置键（SET）键：1.短按SET键一次，背光亮。
2.连续短按SET键，压力的显示单位在Mpa，Kg，PSI之间切换，默认单位为Mpa。
四.一键清零功能操作方法：长按SET键5秒，可以一键清零。
注意事项：一键清零功能，可以消除由于地域性大气压力差、时漂等原因造成的零位误差问题，在清零时，务必保证没有给数字压力表施加任何压力，否则一键清零将造成更大的误差。
五．显示代码说明字符字符定义解决方法ER0 表示压力超过最大压力测量范围长按复位键5S复位第3章MD-S600高精度智能型压力开关MD-S600高精度智能型压力开关是集压力测量、显示、控制于一体的智能化高精度压力控制设备。
功能强大，内置温度传感器温度补偿校准，具有两路独立继电器输出，现场四位LED实时显示，一键恢复出厂设置，零位清零，三种压力单位可选等多种功能，具有智能化程度高、反应速度快、测量精度高、抗电磁干扰性能好等优点。
同时，开关采用全金属外壳、316L不锈钢感压膜片、。
不锈钢安装接口等，使之可用于自动化设备配套、消防安全、生产检测等多个领域。
一.外形图1.压力显示窗口2.MPA单位指示灯3.Kg单位指示灯4.PSI单位指示灯5.运行指示灯6.减小键7.设置键8.增加键9.压力安装口10.电缆插孔二．系统参数压力量程0~0.2...600Bar (MD-S600 )0~1Kpa...20Kpa (MD-S600L)过载能力150%精度等级0.5%FS供电24VDC 220V AC报警点设置全量程任意可设输出信号双路继电器开关信号负载能力220V3A 24V5A采样速率10次/秒使用温度-20℃~80℃测量介质316L不锈钢兼容介质接线保护反极性和短路保护安装接口M20*1.5 G1/2 G1/4 或用户定制密封性IP65配件MD-S600专配航插电缆(标配30cm)三．连线方法V＋电源24VDC （红色）V－电源地（黑色）H-COM 1路报警公共端（绿色）H-OFF 1路报警常开端（白色）H-ON 1路报警常闭端（棕色）L-COM 2路报警公共端（蓝色）L-OFF 2路报警常开端（黄色）L-ON 2路报警常闭端（灰色）接线航插定义图四．按键定义说明1.设置键（SET）键：长按2S进入压力报警点及回差设置状态。
2.增加键（▲）：按键一次数字增加0.001，长按2秒后数字快速增加。
3.减小键（▼）：按键一次数字减小0.001，长按2秒后数字快速减小。
五．系统代码定义及说明S AL报警设置项PSI 单位PSIS UN单位选择项S SC 量程设置AL 退出当前设置FULL 满量程校准AL H 第一路报警点0000 零点校准AL L 第二路报警点0 0 客户误差修正A L d 回差值设置0 S 出厂满度保留KPA 单位kpa S FO 退出当前设置Bar 单位Bar F--H 压力超量程CCCC 密码：1111六．使用方法长按设置键2秒进入设置界面，面板显示SET，按“上”键或“下”键，面板循环显示：S AL（报警设置项）、S UN（单位选择项）和SET（退出设置项）。
1.设置控制压力报警点（1）选择S AL，按“SET”键，设置2路报警点及回差，此时按上”键或“下”键，面板循环显示：AL(退出设置)，AL d(回差设置)，AL L（第2路报警设置)，AL H(第1路报警设置)。
（2）选择AL，按“SET”键，则退出设置；选择其它项，按“SET”键，面板显示4位数字，此时已经进入该功能数字设定状态。
（3）当显示数值时，闪烁位为当前可以改动的数字，可通过“上”键和“下”键移位和更改数字大小功能，“SET”键为确认键。
（4）设置完毕后，连续按“SET”键两下，可以退出设置并保存设置值。
●左右位移动后，先按“SET”键确认，然后方可修改数据。
更改完毕后再次按下“SET”键，才可以再次选择其它位。
●如果进入设置项几秒钟没有按任何键操作，则自动退出设置状态。
例：假设实现功能是压力上升到10Bar时断开继电器，下降到4Bar时闭合继电器可使用第1路继电器控制设置，AL H:10 ，A Ld：6；若使用第2路继电器控制设置，AL L:4 ，AL d：6。
2.设置显示的压力单位选择S UN，按“SET”键，面板显示“UN”，此时进入单位转换设置，在次状态下，按“上”键和“下”键，则循环显示要切换的单位，再次按下“SET”键，则转换成选中的单位，并退出设置状态。
如果进入设置项几秒钟没有按任何键操作，则自动退出设置状态。
（注意：因为显示位数的原因，大量程的压力不能Kpa或PSI）。
七．系统功能模式1.恢复出厂设置功能如果客户在使用过程中，原始系统参数被误操作修改，导致产品不能正常使用或误差较大，可以使用恢复出厂设置功能。
使用方法：压力开关不供电，长按设置（SET）键，同时供电，2S后松开按键即可。
2.一键清零功能由于安装应力或长期疲劳使用导致压力开关零位漂移，可使用一键清零功能恢复零位。
使用方法：给压力开关供电，此时不要给压力开关加压，长按“上”键5秒，即可清零。
●零位清零时，不得给压力开关加压，否则可能无法清零。
3.系统参数设置此压力开关系统功能完善，客户一般无需进行其他功能及参数设置，如误操作进入系统设置界面，可以不按任何键，等待2秒即可退出系统设置。
●该产品性能稳定，如果出现不能正常工作，一般为客户设置方法错误或误操作修改系统设置所致，此时请尝试恢复出厂设置或者联系我公司技术服务人员。
八.安装尺寸图第4章MD-S700 机械式压力开关MD-S700系列开关为纯机械形变导致微动开关动作的压力开关，当力作用在感压力元器件，使之产生形变，将向上移动，通过栏杆弹簧等机械结构，最终启动最上端的微动开关，使电信号输出。
该系列压力开关为不锈钢金属外壳及感压膜片，它的特点是使用方便，工作稳定，机械寿命长。
用户可通过随产品的附件工具设置控制点，或者是出厂时要求我厂预设好压力控制点。
该系列产品应用广泛，特别适合自动化设备配套，矿山机械等应用机械的压力控制及保护。
一.外形图1. DIN出线口2. 产品铭牌3. 压力接口二．系统参数设定压力0~0.5...600Bar （MD-S700）0~0.5Bar （MD-S700L）0~-0.2~-0.9Bar （MD-S700A）电气触点镀银设定方式出厂预设，配备内六角螺丝扳手调节设定延时膜片式约为10% 活塞式约为15% 最高行程90次/秒工作温度-20℃~80℃机械寿命106 次防护等级IP65防爆等级DП CT4认证方式CE认证电气特性最大负荷：250V3A 125V5A 可变式开关逻辑：常开和常闭电源保护：根据DIN 40050标准电源连接：根据DIN 43650标准接线保护反极性和短路保护安装接口G1/4 G1/2 或用户定制材质不锈钢或黄铜三．连线方法端子定义1 报警公共端（COM端）2 报警常开端3 报警常闭端四．尺寸图及电气连接图第5章MD-S800经济型数显压力开关MD-S800压力开关是集压力测量、显示、控制于一体的经济型智能化压力开关，具有高性价比、可设置延时启动、抗震动、控制精度高、使用寿命长等特点。
一.外形图1.压力显示窗口2.MPA单位指示灯3.Kg单位指示灯4.PSI单位指示灯5.运行指示灯6.低报警指示灯7.高报警指示灯8.电源指示灯9.运行(ON/OFF)键10.数字减小键（▼）11.数字增加键（▲）12.设置键13.压力安装口二．系统参数压力量程0~0.2Mpa...1.6Mpa...40Mpa过载能力150%精度等级1%FS供电24VDC、220V AC、380V AC报警点设置全量程任意可设输出信号继电器开关信号负载能力220V 5A采样速率5次/秒使用温度-20℃~80℃测量介质316L不锈钢兼容介质接线保护反极性和短路保护安装接口M20*1.5 G1/2 G1/4出线定义电源线红蓝输出线：黑白三．连线示意图*该型号压力控制器实际上是通过切断或者接通电机或接触器的一根电源线来实现控制。
