BL-YX18智能压力控制器标准型说明书

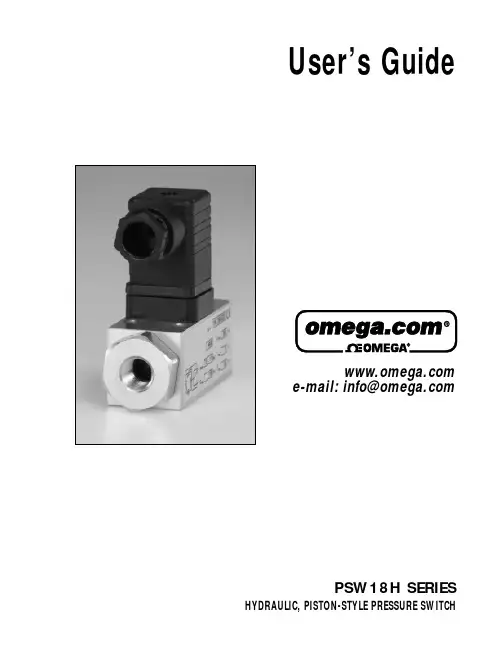

User’s Guide e-mail:**************PSW18H SERIES HYDRAULIC, PISTON-STYLE PRESSURE SWITCHOMEGAnet®On-Line Service Internet e-mail**************Servicing North America:USA:One Omega Drive, P.O. Box 4047ISO 9001 Certified Stamford, CT 06907-0047TEL: (203) 359-1660FAX: (203) 359-7700e-mail:**************Canada:976 BergarLaval (Quebec) H7L5A1TEL: (514) 856-6928FAX: (514) 856-6886e-mail:*************For immediate technical or application assistance:USA and Canada:Sales Service: 1-800-826-6342 / 1-800-TC-OMEGA®Customer Service: 1-800-622-2378 / 1-800-622-BEST®Engineering Service: 1-800-872-9436 / 1-800-USA-WHEN®TELEX: 996404 EASYLINK: 62968934 CABLE: OMEGAMexico:(001) 800-826-6342FAX: (001) 203-359-7807En Espanol: (001) 203-359-7803e-mail:*******************************.mxServicing Europe:Benelux:Postbus 8034, 1180 LA Amstelveen, The NetherlandsTEL: +31 (0)20 6418405FAX: +31 (0)20 6434643Toll Free in Benelux: 0800 0993344e-mail:************Czech Republic:Rudé armády 1868, 733 01 KarvináTEL: +420 (0)69 6311899FAX: +420 (0)69 6311114Toll Free in Czech Rep.: 0800-1-66342e-mail:***************France:9, rue Denis Papin, 78190 TrappesTel: +33 (0)130 621 400FAX: +33 (0)130 699 120Toll Free in France: 0800-4-06342e-mail:****************Germany/Austria:Daimlerstrasse 26, D-75392 Deckenpfronn, GermanyTel: +49 (0)7056 3017FAX: +49 (0)7056 8540Toll Free in Germany: 0800-TC-OMEGAe-mail:*****************United Kingdom:One Omega Drive, River Bend Technology CentreISO 9002 Certified Northbank, Irlam, ManchesterM44 5EX, United KingdomTel: +44 (0)161 777 6611FAX: +44 (0)161 777 6622Toll Free in the United Kingdom: 0800 488 488e-mail:*************.ukIt is the policy of OMEGA to comply with all worldwide safety and EMC/EMI regulations that apply. OMEGA is constantly pursuing certification of its products to the European New Approach Directives. OMEGA will add the CE mark to every appropriate device upon certification.The information contained in this document is believed to be correct, but OMEGA Engineering, Inc. accepts no liability for any errors it contains, and reserves the right to alter specifications without notice.WARNING: These products are not designed for use in, and should not be used for, patient-connected applications.Numbers in parentheses indicate measurement in bar.*Note: Hysteresis is not adjustable. Maximum values are shown.MATERIALS OF CONSTRUCTION Housing Aluminum / Steel Seal Dynamic PTFE Static Buna-N SPECIFICATIONSPorts1/4" NPT or 7/16-20 UNF (SAE-4)Adjustment Range 70 to 1015 PSI (5 to 70 bar) and 150 to 2320 PSI (10 to 160 bar)Proof Pressure*5800 PSI (400 bar)Temperature RatingAmbient-13°to 175°F (-25°to 80°C)Media-13°to 175°F (-25°to 80°C)Max. Viscosity450 SSU (1000 mm 2/s)Switching ElementSPDT Microswitch Max. Switching Rate100 cycles/minute Repeatability±3%Electrical Connector DIN Style Plug with RemovableCable Plug Adapter *Note:Do not subject switch to proof pressure during normal operation. Even short pressure peeks must not exceed proof pressure.FEATURESRugged Compact DesignConvenient Setpoint AdjustmentsHigh Cycle LifeVibration Resistant to 15gUL and CSA Approved MicroswitchGold Plated ContactsAPPLICATIONIdeal for Control of Hydraulic, Lubricating and Light Fuel OilsTerminals 1 - 2: Contacts open on rising pressure.Terminals 1 - 3: Contacts close on rising pressure.All dimensions in inches (mm)7/16-20 UNF430 SS PART NUMBER IDENTIFICATIONPSW18H SeriesMAKING AND BREAKING CAPACITYSWITCH SELECTION AND MOUNTING INSTRUCTIONS•Select a switch such that the desired switching point falls roughlyin the middle of the adjustment range.•Do not exceed switch electrical ratings. Use an appropriately sized relay whenswitching larger electrical loads.•pressure snubber.•For outdoor applications, sufficient protection must be provided.ADJUSTMENT OF SWITCHING POINTEither the upper or the lower switching point may be adjusted.The opposite one is then fixed by the hysteresis characteristics of the switch.Use a pressure gauge for exact adjustment. Proceed as follows:1.Loosen locking screw.2.Adjust the switching point using a 5-mm hexagon wrench.Clockwise rotation increases switching pressure andcounter-clockwise rotation decreases switching pressure.Low-end of adjustment range is reached when top ofadjustment barrel is approximately level with top of switchhousing. High-end of adjustment range is reached whenadjustment barrel is fully CW.3.Re-tighten locking screw.*Load Level ExplanationPSW18H Series pressure switches have microswitchcontacts with gold plating over silver base metal. The goldplating remains intact when “low level” voltage / currentlevels are observed. This feature assures highly reliableswitching in low-level electronic circuits.Standard applications do not require the gold plating – whichwill decay naturally when switching larger electrical loads.Notes:1.Reference conditions:30 cycles per min and 86°F (30°C) ambient.2.Reducing load current to 50% of Imax approximately doubles contact life.WARRANTY/DISCLAIMEROMEGA ENGINEERING, INC. warrants this unit to be free of defects in materials and workmanship for a period of 13 months from date of purchase. OMEGA’s Warranty adds an additional one (1) month grace period to the normal one (1) year product warranty to cover handling and shipping time. This ensures that OMEGA’s customers receive maximum coverage on each product.If the unit malfunctions, it must be returned to the factory for evaluation. OMEGA’s Customer Service Department will issue an Authorized Return (AR) number immediately upon phone or written request. Upon examination by OMEGA, if the unit is found to be defective, it will be repaired or replaced at no charge. OMEGA’s WARRANTY does not apply to defects resulting from any action of the purchaser, including but not limited to mishandling,improper interfacing, operation outside of design limits, improper repair, or unauthorized modification. This WAR-RANTY is VOID if the unit shows evidence of having been tampered with or shows evidence of having been dam-aged as a result of excessive corrosion; or current, heat, moisture or vibration; improper specification; misappli-cation; misuse or other operating conditions outside of OMEGA’s control. Components, which wear, are not war-ranted, including but not limited to contact points, fuses, and triacs.OMEGA is pleased to offer suggestions on the use of its various products. However, OMEGA neither assumes responsibility for any omissions or errors nor assumes liability for any damages that result from the use of its products in accordance with information provided by OMEGA, either verbal or written. OMEGA warrants only that the parts manufactured by it will be as specified and free of defects. OMEGA MAKES NO OTHER WARRANTIES OR REPRESENTATIONS OF ANY KIND WHATSO-EVER, EXPRESS OR IMPLIED, EXCEPT THAT OF TITLE, AND ALL IMPLIED WARRANTIES INCLUDING ANY WARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HERE-BY DISCLAIMED. LIMITATION OF LIABILITY : The remedies of purchaser set forth herein are exclu-sive, and the total liability of OMEGA with respect to this order, whether based on contract, war-ranty, negligence, indemnification, strict liability or otherwise, shall not exceed the purchase price of the component upon which liability is based. In no event shall OMEGA be liable for consequen-tial, incidental or special damages.CONDITIONS: Equipment sold by OMEGA is not intended to be used, nor shall it be used: (1) as a “Basic Component” under 10 CFR 21 (NRC), used in or with any nuclear installation or activity; or (2) in medical appli-cations or used on humans. Should any Product(s) be used in or with any nuclear installation or activity, medical application, used on humans, or misused in any way, OMEGA assumes no responsibility as set forth in our basic WARRANTY / DISCLAIMER language, and, additionally, purchaser will indemnify OMEGA and hold OMEGA harmless from any liability or damage whatsoever arising out of the use of the Product(s) in such a manner.RETURN REQUESTS / INQUIRIESDirect all warranty and repair requests/inquiries to the OMEGA Customer Service Department. BEFORE RETURN-ING ANY PRODUCT(S) TO OMEGA, PURCHASER MUST OBTAIN AN AUTHORIZED RETURN (AR) NUMBER FROM OMEGA’S CUSTOMER SERVICE DEPARTMENT (IN ORDER TO AVOID PROCESSING DELAYS). The assigned AR number should then be marked on the outside of the return package and on any correspondence.The purchaser is responsible for shipping charges, freight, insurance and proper packaging to prevent breakage in transit.OMEGA’s policy is to make running changes, not model changes, whenever an improvement is possible.This affords our customers the latest in technology and engineering.OMEGA is a registered trademark of OMEGA ENGINEERING, INC.©Copyright 1999 OMEGA ENGINEERING, INC. All rights reserved. This document may not be copied, photocopied,reproduced, translated, or reduced to any electronic medium or machine-readable form, in whole or in part, without the prior written consent of OMEGA ENGINEERING, INC.FOR WARRANTY RETURNS,please have the following information availableBEFORE contacting OMEGA:1.Purchase Order number under which theproduct was PURCHASED,2.Model and serial number of the productunder warranty, and3.Repair instructions and/or specific problems relative to the product.FOR NON-WARRANTY REPAIRS, consult OMEGA for current repair charges. Have the following information available BEFORE contacting OMEGA.1.Purchase Order number to cover the COST of the repair,2.Model and serial number of the product, and 3.Repair instructions and/or specific problems relative to the product.Where Do I Find Everything I Need for Process Measurement and Control?OMEGA...Of Course!TEMPERATURE✔Thermocouple, RTD & Thermistor Probes, Connectors, Panels & Assemblies ✔Wire: Thermocouple, RTD & Thermistor✔Calibrators & Ice Point References✔Recorders, Controllers & Process Monitors✔Infrared PyrometersPRESSURE, STRAIN AND FORCE✔Transducers & Strain Gages✔Load Cells & Pressure Gages✔Displacement Transducers✔Instrumentation & AccessoriesFLOW/LEVEL✔Rotameters, Gas Mass Flow Meters & Flow Computers✔Air V elocity Indicators✔Turbine/Paddlewheel Systems✔Totalizers & Batch ControllerspH/CONDUCTIVITY✔pH Electrodes, Testers & Accessories✔Benchtop/Laboratory Meters✔Controllers, Calibrators, Simulators & Pumps✔Industrial pH & Conductivity EquipmentDATA ACQUISITION✔Data Acquisition & Engineering Software✔Communications-Based Acquisition Systems✔Plug-in Cards for Apple, IBM & Compatibles✔Datalogging Systems✔Recorders, Printers & PlottersHEATERS✔Heating Cable✔Cartridge & Strip Heaters✔Immersion & Band Heaters✔Flexible Heaters✔Laboratory HeatersENVIRONMENTALMONITORING AND CONTROL✔Metering & Control Instrumentation✔Refractometers✔Pumps & Tubing✔Air, Soil & Water Monitors✔Industrial Water & Wastewater Treatment✔pH, Conductivity & Dissolved Oxygen InstrumentsM-3348/0700。

智能压力控制器使用说明书一、概述智能压力控制器是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。

该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。

该智能数字压力控制器使用灵活，操作简单，安全可靠。

广泛应用于水电，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制。

二、特点◆100标准仪表安装◆4位LED显示,无视值误差.◆控制点现场设定。

◆两路控制点继电器输出◆4~20mA标准信号输出（可选）三、技术参数:量程范围0~100MPa精度等级0.2%F.S.过载能力200%压力类型表压稳定性≤0.1%/年电源电压24VDC/220VAC显示方式0.56"数码管显示范围-1999~9999响应时间<30ms环境温度-20℃~70℃相对湿度≤80%接口材质304不锈钢四、外形尺寸五、安装5.1机械连接：可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明）直接装在液压管路上。

在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。

注:量程小于100KPa时必须垂直安装.5.2电气连接为了防止电磁干扰的影响应注意以下事项：●线路连接尽量短●采用屏蔽线●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线●若用微型软管安装，壳体必须单独接地六、接线红V+黄V-橙OUT+白OUT-蓝ON1绿COM1棕ON2灰COM2七、设置功能AL1H 此值为开关1吸合值AL1F 此值为开关1释放值AL2H 此值为开关2吸合值AL2F 此值为开关2释放值FILt 此值为显示滤波系数，防止因压力波动导致显示跳动。

滤波系数越大，显示越稳定，但越滞后。

3~10可选END 保存退出注：开关点由吸合值和释放值组态决定，吸合值大于释放值时为上限报警输出（常开功能），吸合值小于释放值时为下限报警输出（常闭功能）吸合值与释放值的差值为开关点的回差。

电动消防泵控制器使用说明书一、概述：电动消防泵控制器是依据国标GB21208-2007、针对国消防泵使用的实际情况开发的一种专用、智能型控制器。

二、功能特点：1.功能描述1.1 系统状态的实时显示：当前使用的电源类型、泵状态、电压状态、电流状态以及后备电源类型；1.2 参数可设置：过压、欠压、系统密码、消防泵参数、ATSE自复延时时间、消防泵自动停止时间、消防泵类型、后备电源类型、时间日期、周测试时间等可以同过面板上的按键进行设置；1.3 系统故障报警：当出现过压、欠压、断相、错相、堵转、ATS切换失败、通信失败、泵状态异常等故障时，通过显示屏界面实时提示、蜂鸣器鸣叫、声光报警器以及led灯点亮的方式进行报警；1.4 周测试功能：设定好测试时间后，系统自动每周测试一次消防泵，并可自动判别消防泵能否正常启动；1.5 电源切换功能：当一路电源出现故障时，自动切换到另一路电源；1.6 实时采集、显示常用和备用电源的三相电压及干路电流；1.7 泵异常情况处理：能自动识别泵异常启动、异常停止；1.8 泵的紧急启动和紧急停止功能：出现紧急情况时，可对消防泵进行紧急启动和停止；1.9 泵的启动互锁：泵手动启动或紧急启动时，系统在软件和硬件上采用了互锁控制，保证任何时候只有一个泵运行；1.10当发生过载、堵转或短路情况时，系统会按照标准要求进行保护；1.11日历功能：显示当前的时间，并可随时修改；1.12 具有远程启动和远程报警功能。

1.13 具有软件复位功能；1.13 带有485通信接口，可通过该通信接口对各参数进行设定和修改，也可进行远程监测和控制（此功能有待完善）。

2.特点2.1通过高亮的LED灯显示故障，保证火灾发生时，人能在烟雾中清楚识别；2.2系统操作有A、B两种操作级别，手动和外部操作等A操作级别高于自动操作等B操作级别；2.3控制发电机的继电器与常用电源联锁，保证常用电源出现故障后，系统自动启动发电机；2.4控制器外部装有手柄和按钮，操作人员可以很方便的进行柜外操作；2.5自动定期检测消防泵和线路的好坏，可有效保证火灾发生时不出现泵不能启动的情况；2.6清晰迷离的人机界面，采用192*64大屏幕液晶中文显示，设置参数可以很方便的通过按键进行操作；2.7采用AC23级别的隔离开关，可在柜外进行带电操作；2.8各继电器的输出和开关的接线进行了互锁设计，保证不会同时启动两台消防泵；2.9控制器采用特种电线进行接线，使控制柜具有体积小、结构紧凑、安装方便、电线使用寿命长等特点；2.10采用电机保护型的断路器，对泵出现的短路故障能进行实时保护；2.11时间日期的设置能自动判断是否越界；2.12柜外装有模拟开关，可方便地演示控制器的电源切换功能；2.13火灾发生时，自动退出测试模式，保证了“消防优先”的原则；2.14大功率消防泵可以采用降压启动的方式，减小泵启动时对电网的冲击；2.15只需简单地更换直接启动或降压启动装置，就可实现消防泵控制器两种启动方式的转换三、主要技术指标：1.符合标准GB16806-2006 消防联动控制系统GB21208-2007 低压开关设备和控制设备-固定式消防泵驱动器的控制器2.设定技术参数说明：ATSE切换延时时间：两路电源均正常时，从备用电源切换到常用电源的延时时间；泵自动停止时间：泵自动运行后，自动停止所需的延时时间；3.主要器件参数4.其他参数工作电源：三相四线制，相电压AC220V MCU控制部分电源功耗：<1W工作温度/存储温度：-5℃～45℃液晶分辨率：192*64防护等级：IP31二次电流输入：5A/2mA四、安装接线：1、安装注意事项1.1电气环境■外部接线时，注意强电信号与弱电信号分开走线；■输入电源的电压波动围必须小于仪表的容限，尤其是在用户定制电源的情况下；1.2气候环境■周围环境没有滴水，气温不超过-5℃～45℃，且24h平均温度不超过+35℃；■安装地点海拔不超过2000米；■当水压驱动控制器用于户外时，管道中的水温不低于+4℃；■相对湿度<90％；1.3运输与存储环境■本产品运输时，需在包装条件下进行，运输和拆封过程中不应收到剧烈震动和冲击。

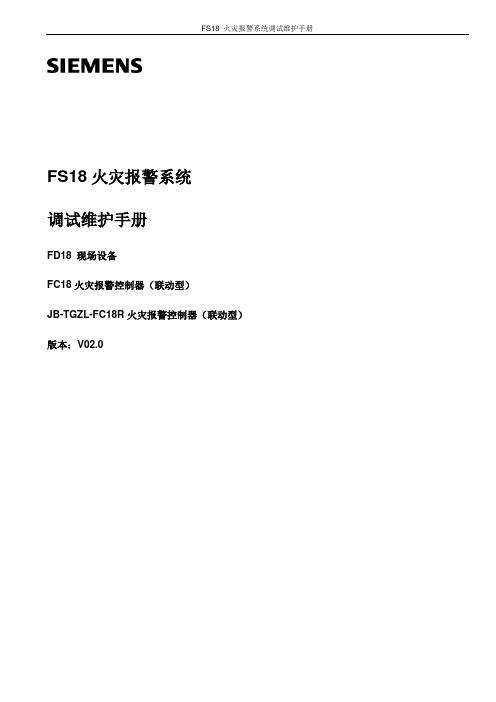

FS18 火灾报警系统调试维护手册FS18火灾报警系统调试维护手册FD18 现场设备FC18火灾报警控制器（联动型）JB-TGZL-FC18R火灾报警控制器（联动型）版本：V02.0FS18 火灾报警系统调试维护手册西门子西伯乐斯电子有限公司保留此手册最终解释权。

任何单位和个人未经授权不得发布或者传播此手册内容。

本调试维护手册适用于西门子FS18火灾报警系统的调试和维护。

本手册中的常规条款也可在线或致电索取。

西门子西伯乐斯电子有限公司将尽力避免文中的印刷及图片错误，但并不对可能出现的疏忽承担责任。

文中提到的产品参数以及适用说明如有更新，恕不另行通知。

西门子西伯乐斯电子有限公司版权所有，Copyright © 2006-2009FS18 火灾报警系统调试维护手册目录1概述 (1)2安全 (3)2.1安全提示 (3)2.2安全操作规程 (3)3系统设计 (4)3.1FS18系统示意图 (4)3.2探测回路拓扑结构 (5)3.3隔离模块应用规则 (6)3.4负载因子计算 (8)3.5传输距离 ····································································································································错误!未定义书签。

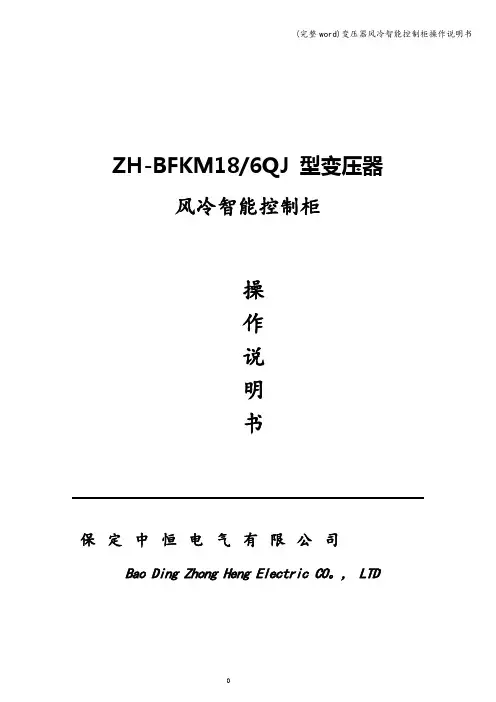

ZH-BFKM18/6QJ 型变压器风冷智能控制柜操作说明书保定中恒电气有限公司Bao Ding Zhong Heng Electric CO。

， LTD目录一、型号说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 2二、使用条件∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 2三、技术参数∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3四、功能特点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3五、控制操作程序∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 4六、故障报警及冗余控制程序∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 6七、检修操作注意事项∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙9注:在使用风冷控制柜前,检修操作注意事项一定要认真阅读！一、型号说明二、使用条件2。

8、电气原理图9、故障排除说明当出现以下显示字符，会直接关闭智能压力控制器的自动控制功能，运行指示灯灭，同时关闭设备。

显示字符出现的原因解决方法ER0表示所配的接触器损坏更换接触器ER1/ER2表示表自身元器件有损坏在保修期内可到经销商以旧换新ER 3“自检模式”开启状态下，设备运行后，原因①：在设定的检测时间后，没有增加压力所出现的保护字符。

原因②：在设定的检测时间内，检测到设备出现问题，比如：电机的堵转和缺相以及管子崩裂。

①同时按住“▲”与“▼”键恢复，继续增加压力便可正常工作②检查设备是否坏了ER 4“24小时内最大累计工作时间模式”开启状态下，可能①：所设的时间数＜实际用水次数的累计时间所出现的保护字符。

可能②：设备出现问题，比如：压力罐单向阀长时间使用后出现损坏。

①只要同时按住“▲”与“▼”键便可恢复控制功能，可重新增加一下此模式所设的时间数，设备会照常正常工作②检查设备是否坏了ER 5“设备最大连续工作时间模式”开启状态下，可能①：所设的时间数＜实际工作连续时间所出现的保护字符。

可能②：设备出现问题，比如：因井水抽干、水管漏水、水泵老化而导致的扬程降低所造成的压力罐始终达不到上限值。

①只要同时按住“▲”与“▼”键便可恢复控制功能，可重新增加一下此模式所设的时间数，设备会照常正常工作②检查设备是否坏了10、使用注意事项10．1严禁超量程使用，特殊过载请于订货前确认;10．2注意连线方法,错误的连接有可能损坏内部电路;10．3严禁用硬物深入感压孔,接触压力膜片;10．4用户不得自行拆卸;10．5如工作异常,请联系我公司售后技术人员指导调试。

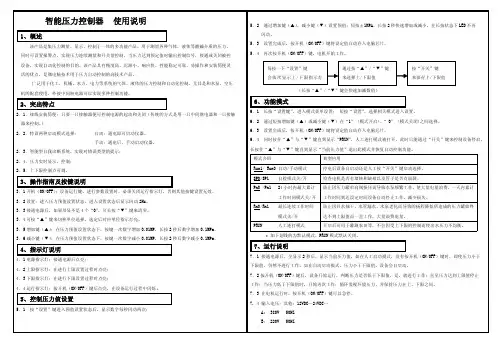

智能压力控制器使用说明书。

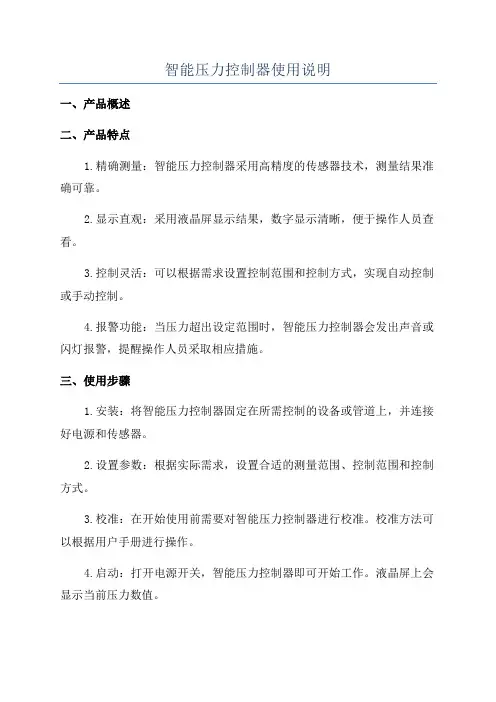

智能压力控制器使用说明
一、产品概述
二、产品特点
1.精确测量：智能压力控制器采用高精度的传感器技术，测量结果准确可靠。

2.显示直观：采用液晶屏显示结果，数字显示清晰，便于操作人员查看。

3.控制灵活：可以根据需求设置控制范围和控制方式，实现自动控制或手动控制。

4.报警功能：当压力超出设定范围时，智能压力控制器会发出声音或闪灯报警，提醒操作人员采取相应措施。

三、使用步骤
1.安装：将智能压力控制器固定在所需控制的设备或管道上，并连接好电源和传感器。

2.设置参数：根据实际需求，设置合适的测量范围、控制范围和控制方式。

3.校准：在开始使用前需要对智能压力控制器进行校准。

校准方法可以根据用户手册进行操作。

4.启动：打开电源开关，智能压力控制器即可开始工作。

液晶屏上会显示当前压力数值。

5.监测：通过观察液晶屏上的压力数值，可以实时监测压力的变化情况。

6.控制：如果需要对压力进行控制，可以根据设定的范围和方式进行
调整。

如果超出设定范围，控制器会自动发出警报。

7.关机：使用结束后，将压力控制器的电源开关关闭。

四、注意事项
1.使用前请仔细阅读产品说明书，了解产品的特点、功能和操作方法。

2.在安装和使用过程中，请确保设备和管道的连接牢固，以免发生泄
漏和其他意外事故。

3.在校准时，请参考产品说明书中的操作步骤，严格按照要求进行。

5.请勿随意拆卸或改装压力控制器，以免损坏设备或影响正常使用。

目录序言 (1)一产品选型说明 (2)二产品结构概述 (3)三产品的工作原理 (3)四产品的安装 (3)五产品的调试 (5)六产品的维护 (7)序言为了能让用户正确选型、安装、使用本设备，特编写本《说明书》供用户参阅。

本《说明书》是我公司结合产品的实际情况，对其结构、工作原理、安装、调试、操作、维护等作了详细介绍。

用户在安装使用前，请务必认真阅读本《说明书》，严格按《说明书》要求进行操作，否则，因此而造成的质量事故，我公司概不负责。

一产品选型说明型号含义PXK□□/□/□T特殊要求(无要求可不注)外形尺寸:宽X高X厚(mm)S:联锁(用户配电与正压自控系统低压联锁)(不要求可不注)t:通风型b:补偿型X:箱式Q:琴台式G1:柜式1（上下结构）G2:柜式2（左右结构）正压型防爆配电柜二产品结构概述本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军事设施等工厂，具有ⅡA、ⅡB、ⅡC级，温度组别为T1～T4的爆炸性气体或蒸气环境中；海拔高度不超过2000米；25℃时，相对湿度95％以下；工作环境温度-20℃～+40℃之间。

可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、微电脑触摸屏以及普通电器元件，对用户内装电器元件基本不受限制。

配电柜由柜体、自控系统、布气系统、报警系统、用户配电系统组成；柜体由正压腔和副腔组成，正压腔内装用户配电系统元件及部分自控系统的防爆元件；副腔内装自控系统、报警系统及用户的进出电缆。

本配电柜采用Q235钢板或不锈钢焊接而成，对其各接合面都经过了特殊的密封处理。

本配电柜进气方式为通风型，即不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热效果。

三产品的工作原理配电柜在自动控制系统的控制下，通入保护气体，正压腔内压力高于正压腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压腔内，保证内装普通仪表和电器元件的安全运行。
