《电工技术基础与技能》全册电子教案完整版教学设计项目一认识电工实训室与安全用电任务一初识电工技术基础与技能课程（1课时）学习目标（1）了解电的现象。
（2）了解电工技术基础与技能课程的学习目的、内容，对本门课程形成总体认知。
一、电的由来电是物质的一种属性。
一般物质不带电，当物质中有多余负电时将带负电，缺少负电时将带正电。
二、电的分类电按照电荷是否可以自由移动分成静电和电流两种。
1.静电：是不能流动的电荷。
2.电流：是可以移动的电荷。
当物体内部的电荷有规则地定向移动就形成电流。
电流又分为直流电流和交流电流两大类。
大小和方向都不随时间变化电流，称为直流电流（用字母“DC”表示）；大小和方向都随时间变化的电流，称为交流电流（用字母“AC”表示）。
三、本门课程学习内容主要内容包括认识电工实训室与安全用电、电路的基本概念、直流电路分析、电容、电磁应用技术、正弦交流电路、安全用电等7个项目内容任务二认识实训设备及器材（2课时）学习目标（1）了解电工实训室的实训设备及器材。
（2）学会使用电工基本工具。
一、走进电工实训室（结合实训室实景讲解）配合实训室讲解介绍高压、低压交直流电源和各种常用电工仪表（万用表、兆欧表、钳表等）。
二、实训设备配合实训室讲解实训设备包括交直流电源、各种低压电器元件、常用电工仪表与工具等。
1.交流电源实训室能提供220 V、380 V、0~24 V三种交流电源。
2.直流电源实训室能提供0~30 V可变直流电源。
3.各种低压电器元件实训室能提供各种低压电器元件，完成电动机控制线路的实训。
4.常用电工仪表实训室能提供万用表、电压表、电流表、偏口钳、螺丝刀等常用电工仪表与工具（图1-11~图1-16），完成各项实训任务。
任务三实训室安全用电（1课时）学习目标掌握实训室的安全操作规程，学会急救方法，能对紧急状况进行正确处理。
一、实训室操作规程（1）进入实训室时，应穿好工作服、绝缘鞋，不得佩戴手链等金属饰品。

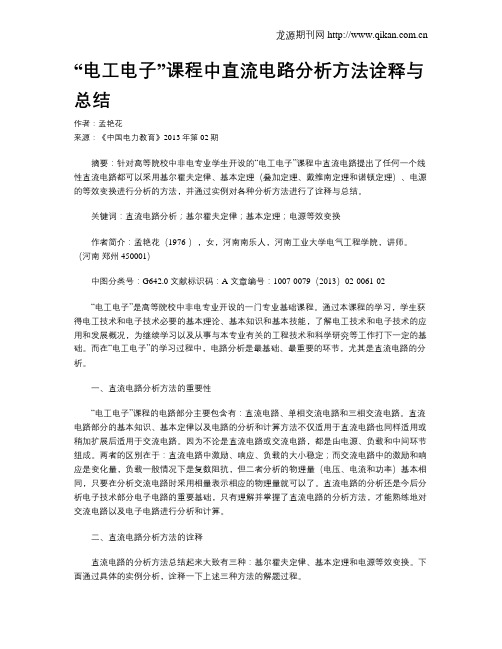

“电工电子”课程中直流电路分析方法诠释与总结作者：孟艳花来源：《中国电力教育》2013年第02期摘要：针对高等院校中非电专业学生开设的“电工电子”课程中直流电路提出了任何一个线性直流电路都可以采用基尔霍夫定律、基本定理（叠加定理、戴维南定理和诺顿定理）、电源的等效变换进行分析的方法，并通过实例对各种分析方法进行了诠释与总结。
关键词：直流电路分析；基尔霍夫定律；基本定理；电源等效变换作者简介：孟艳花（1976-），女，河南南乐人，河南工业大学电气工程学院，讲师。
（河南郑州 450001）中图分类号：G642.0 文献标识码：A 文章编号：1007-0079（2013）02-0061-02“电工电子”是高等院校中非电专业开设的一门专业基础课程。
通过本课程的学习，学生获得电工技术和电子技术必要的基本理论、基本知识和基本技能，了解电工技术和电子技术的应用和发展概况，为继续学习以及从事与本专业有关的工程技术和科学研究等工作打下一定的基础。
而在“电工电子”的学习过程中，电路分析是最基础、最重要的环节，尤其是直流电路的分析。
一、直流电路分析方法的重要性“电工电子”课程的电路部分主要包含有：直流电路、单相交流电路和三相交流电路。
直流电路部分的基本知识、基本定律以及电路的分析和计算方法不仅适用于直流电路也同样适用或稍加扩展后适用于交流电路。
因为不论是直流电路或交流电路，都是由电源、负载和中间环节组成。
两者的区别在于：直流电路中激励、响应、负载的大小稳定；而交流电路中的激励和响应是变化量，负载一般情况下是复数阻抗，但二者分析的物理量（电压、电流和功率）基本相同，只要在分析交流电路时采用相量表示相应的物理量就可以了。
直流电路的分析还是今后分析电子技术部分电子电路的重要基础，只有理解并掌握了直流电路的分析方法，才能熟练地对交流电路以及电子电路进行分析和计算。
二、直流电路分析方法的诠释直流电路的分析方法总结起来大致有三种：基尔霍夫定律、基本定理和电源等效变换。
认识直流电路设计人：参考教材：《电工技术基础与技能》课时：4授课对象：机电163、机电技术16 时间：2月21日认识直流电路【教学目标】知识目标：了解直流电路的组成能力目标：学会判断直流电路的状态情感目标：形成直流电路的初步理解。
【教学手段】1．教学场地：课程教室2．教学手段：多媒体信息化辅助教学【教学方法】1.小组合作教学法2.图例讲解教学法3.任务驱动教学法【教学过程设计】教学环节教学过程教师活动学生活动情境引入通过生活中常见的直流电器-手电筒引入直流电路的概念引导学生分析手电筒的组成从手电筒的组成来了解直流电路的组成讲授新知识提问：根据手电筒的结构，你能找出一个简单直流电路的组成吗？电路由电源、用电器、导线和开关组成提问：手电筒的电路有哪几种状态？通路、断路、短路根据学生的回答总结电路的组成？总结电路的状态及其特点思考电路有那些状态？讨论电路的不同状态有什么不同通过PPT 展示常见的电气图形符号和文字符号通过PPT展示常见的电源、开关、导线、用电器介绍常见的电气图形符号和文字符号介绍常见的电源、开关、导线、用电器认识常见的电气图形符号和文字符号认识常见的电源、开关、导线、用电器知识应用练习在PPT上辨识不同的电器指导学生辨识不同的电器辨识不同的电器并画出其符号。
一 .电工基础知识1. 直流电路电路电路的定义: 就是电流通过的途径电路的组成: 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部的一段电路 负载: 所有电器电源: 能将其它形式的能量转换成电能的设备基本物理量1.2.1 电流1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为tQ I =其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度的单位是 “安”,用字母 “A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA) 1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电.1.2.2 电压1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.1.2.2.3 电压的单位是 “伏特”,用字母 “U ”表示.常用单位有: 千伏(KV) 、 伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 电动势1.2.3.1 电动势的定义: 一个电源能够使电流持续不断沿电路流动,就是因为它能使电路两端维持一定的电位差.这种电路两端产生和维持电位差的能力就叫电源电动势.1.2.3.2 电动势的单位是 “伏”,用字母 “E”表示.计算公式为 QA E =(该公式表明电源将其它形式的能转化成电能的能力)其中A 为外力所作的功,Q 为电荷量,E 为电动势.1.2.3.3 电源内电动势的方向: 由低电位移向高电位1.2.4 电阻1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.1.2.4.2 电阻的单位是 “欧姆”,用字母 “R”表示.1.2.4.3 电阻的计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率 铜ρ=0.017铝ρ=0.028欧姆定律1.3.1 欧姆定律是表示电压、电流、电阻三者关系的基本定律. 1.3.2 部分电路欧姆定律: 电路中通过电阻的电流，与电阻两端所加的电压成正比,与电阻成反比,称为部分欧姆定律.计算公式为 RU I =IUR =U = IR 1.3.3 全电路欧姆定律: 在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为 0r R EI +=其中R 为外电阻,r 0为内电阻,E 为电动势电路的连接(串连、并连、混连)1.4.1 串联电路1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法.1.4.1.2 电路串联的特点为电流与总电流相等,即I = I 1 = I 2 = I 3…总电压等于各电阻上电压之和,即 U = U 1 + U 2 + U 3… 总电阻等于负载电阻之和,即 R = R 1 + R 2 + R 3… 各电阻上电压降之比等于其电阻比,即2121R R U U =, 3131R R U U =, … 1.4.1.3 电源串联: 将前一个电源的负极和后一个电源的正极依次连接起来.特点: 可以获得较大的电压与电源.计算公式为E = E 1 + E 2 + E 3 +…+ E n r 0 = r 01 + r 02 + r 03 +…+ r 0nnnr r r r E E E E I 0030201321......++++++++=1.4.2 并联电路1.4.2.1 电阻的并联: 将电路中若干个电阻并列连接起来的接法,称为电阻并联.1.4.2.2 并联电路的特点: 各电阻两端的电压均相等,即U 1 = U 2 = U 3 = … = U n ; 电路的总电流等于电路中各支路电流之总和,即I = I 1 + I 2 + I 3 + … + I n ; 电路总电阻R 的倒数等于各支路电阻倒数之和,即nR R R R R 1...1111321++++=.并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.1.4.2.3 通过各支路的电流与各自电阻成反比,即2121R R I I = 1.4.2.4 电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联．1.4.2.5 并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同．1.4.2.6 并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和．1.4.3 混联电路1.4.3.1 定义: 电路中即有元件的串联又有元件的并联称为混联电路1.4.3.2 混联电路的计算: 先求出各元件串联和并联的电阻值,再计算电路的点电阻值;由电路总电阻值和电路的端电压,根据欧姆定律计算出电路的总电流;根据元件串联的分压关系和元件并联的分流关系,逐步推算出各部分的电流和电压.电功和电功率 电功 电流所作的功叫做电功,用符号 “Ａ”表示.电功的大小与电路中的电流、电压及通电时间成正比,计算公式为 Ａ = U ＩT =Ｉ2RT电功及电能量的单位名称是焦耳,用符号 “Ｊ”表示;也称千瓦/时,用符号 “KWH”表示. 1KWH=3.6M Ｊ电功率 电流在单位时间内所作的功叫电功率,用符号 “P”表示.计算公式为RU R I UI t A P 22====电功率单位名称为 “瓦”或 “千瓦”,用符号 “W”或 “KW”表示;也可称 “马力.1马力=736W 1KW = 1.36马力电流的热效应、短路 电流的热效应 定义: 电流通过导体时,由于自由电子的碰撞,电能不断的转变为热能.这种电流通过导体时会发生热的现象,称为电流的热效应.电与热的转化关系其计算公式为 t RU W RT I Q 22=== 其中Q 为导体产生的热量,W 为消耗的电能.短路定义: 电源通向负载的两根导线,不以过负载而相互直接接通.该现象称之为短路.短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R EI +=短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂.保护措施: 安装自动开关;安装熔断器.2. 交流电路;单相交流电路定义: 所谓交流电即指其电动势、电压及电流的大小和方向都随时间按一定规律作周期性的变化,又叫正磁交流电.单相交流电的产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势.单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电.交流电与直流电的比较: 输送方便、使用安全，价格便宜。
第一章 认识电路一、教学要求本章是电工技术基础与技能的第一章，起承前启后的作用，把物理学和本课程联系起来，并为本课程打好基础。
本章的基本要求是：１畅了解电路的组成、电路的三种基本状态和电气设备额定值的意义。
２畅理解电流产生的条件和电流的概念，掌握电流的计算公式。
３畅了解电阻的概念和电阻与温度的关系，掌握电阻定律。
４畅熟练掌握欧姆定律。
５畅理解电能和电功率的概念，掌握焦耳定律以及电能、电功率的计算。
６畅能识别常用电阻器，了解其主要参数。
７畅了解常用导电材料、绝缘材料及其规格和用途。
二、教学重点１畅电流的概念和电流的计算。
２畅欧姆定律。
３畅部分电路欧姆定律及应用。
４畅电能、电功率的概念和计算。
三、教学难点１畅电流、电压的实际方向和参考方向。
２畅电阻与温度的关系。
四、教学建议１畅本章教学学时为必学４学时。
２畅本章有些内容学生在初中物理中已学过，对这些内容教师在作适当概述并指出内容要点和学习方法后，可通过例题和习题加深这些概念。
此外，在例题和习题中涉及较多的实际问题，使学生明确理论联系实际是本课程的特点。
３畅技术与应用内容是知识的拓展，建议采用自学形式，同时通过写读书笔记、交流学习心得来检查学习效果。
这样做既有益于培养学生的自学能力，也有益于教师全面评价学生。
五、教材剖析１畅电路和电路模型教师可根据手电筒电路讲述以下内容：电路是电流通过的路径。
电路总是由电源、负载和中间环节（连接导线、开关等）组成。
电路具有传输和转换电能、传递和处理信号两种主要作用。
电路的状态有通路、断路和短路三种。
电路模型的概念在教材中没有涉及，教师可视情况作适当说明。
实际电路中的各元器件，工作时通常会表现出多方面的物理性质，若抓住各元器件的主要性质，忽略其次要性质，即将实际电路元件理想化。
例如，用“电阻元件”这样一个理想电路元件来反映消耗电能的特征，这样在电源频率不太高的电路中，所有的电阻器、电烙铁、电炉等实际电路元件，都可以用“电阻元件”这种模型来近似地表示。
