室内设计透视图中一点透视画法透视图是以作画者的眼睛为中心做出的空间物体在画面上的中心投影。
它具有将三维的空间物体转换成便于表达到画面上的二维图像的作用。
同时也是评价一个设计方案的好方法。
若想绘制理想的透视图，就必须重视透视图的科学性，应按照透视的基本规律，运用科学的作图方法进行绘制，才能使透视图中的物体形象真实地体现其形体结构与空间的关系。
我学习室内设计透视图的目的在于将所设计的室内空间更为立体、真确地表达出来，它是以最快的视觉语言向客户充分说明设计师的设计意图和目的的表现手段。
画透视图一般采用的方法是求消失点的作图方法，即先求直线的消失点，然后求直线全体的透视图，再决定必要的点和长度，如此便能求得正确的透视图。
所以说我们掌握正确的、简单易操作的透视规律和方法，对于手绘表现至关重要。
我们根据消失点的数量，室内常用的透视方法可分为：一点透视、两点透视、三点透视。
多练习透视方法会使人产生良好的透视空间感，透视感觉的好坏也往往与表现图的构图和空间的体量关系息息相关，好的空间透视关系决定哦好的画面构图。
一点透视画法：一点透视也称为“平行透视”，它是一种最基本的透视作图方法，即当室内空间中的一个主要立面平行于画面，而其他面垂直于画面，并只有一个消失点的透视就是平行透视。
一、透视画图步骤：1、在图纸上中央部分画出墙面的长度和高度。
（设长为6000mm，宽4000mm，高2600mm）2、在画面中确定视心CV的高度。
通常采用眼睛的高度1500mm左右最为合适。
按照视点EP的位置来确定视心CV，并将CV分别与a,b,c,d各点相连。
3、将线段da向右延长，并在延长线上按照相应测出d1,d2,d3各点的距离。
4、分别通过视心CV和点d3作水平线与垂直线，求出两线的焦点，其该点为立点SP。
5、分别了解立点SP和d1,d2,d3点并延长，求出d1’,d2’。
6、分别通过点d1’,d2’作水平线和垂直线，以变现空间的进深，从而画出空间中的基准网格。

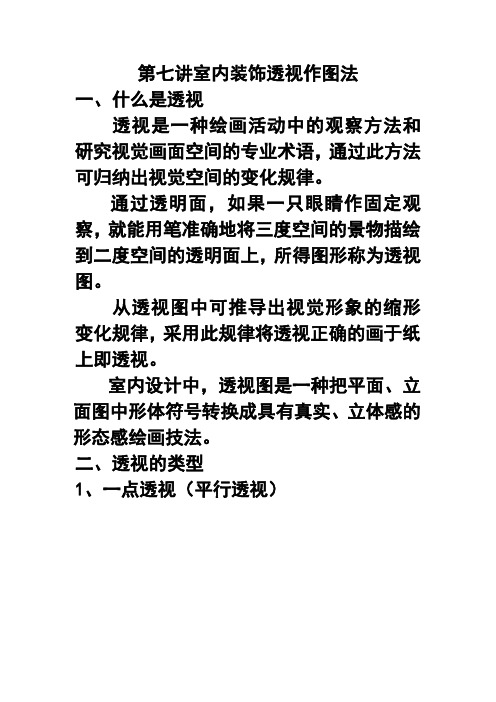

第七讲室内装饰透视作图法一、什么是透视透视是一种绘画活动中的观察方法和研究视觉画面空间的专业术语，通过此方法可归纳出视觉空间的变化规律。
通过透明面，如果一只眼睛作固定观察，就能用笔准确地将三度空间的景物描绘到二度空间的透明面上，所得图形称为透视图。
从透视图中可推导出视觉形象的缩形变化规律，采用此规律将透视正确的画于纸上即透视。
室内设计中，透视图是一种把平面、立面图中形体符号转换成具有真实、立体感的形态感绘画技法。
二、透视的类型1、一点透视（平行透视）心点平行透视2、两点透视（成角透视）心点左余点右余点成角透视三、透视角度的选择1、一点透视：房间的端面平行于画面，绘制简便，表现范围广，纵深感强，适合表现庄重、严肃的室内空间，缺点是较呆板。
2、二点透视：表现为室内一角，作图稍为复杂，效果比较自然、活沷生动，反映的空间接近于人的真实感觉，此透视法要得到视觉舒服，不能过于拘泥。
四、一点透视作图法1、根据房间的宽与高如：4000*3000，确定画面中心平行墙面的位置，墙高约点纸张高度的1\4.2、确定CV心点的位置，定高为1.6m.3、将矩形墙底面等分（4—5份），并向右延长（5—6份），每份50cm4、定出测点位置M（量点），并绘制出视平线。
5、由CV点向矩形四角边线，绘制出其它墙体面后，由M点向等分点边线，将地面分割，以水平线绘出地板格水平线。
6、同时由CV点向矩形底部分割点边线于水平线相交得到地板砖线。
7、绘制墙面中将真高线等分即可得到高度。
8、绘制空间中物体时，先定长宽，再定高度。
注意：测点由字母M表示，用真高线量取高度，量距多一份。
五、二点透视作图法1、先立真高线，约占纸张高度的1/3，并位于纸面中部偏上。
2、测点(量点)每50CM一等份，多少要根据空间尺寸而定。
3、确定CV点画线：CV1、CV2约在纸张边缘向内的3—4CM4、通过CV1，CV2与直高线的连线得到墙体线。
5、通过M点定墙体深度尺寸（即等分尺寸）6、由VP1、VP2与等分线连线得到地板格连线。
室内透视画画法小女子粗略的总结一些技巧，学习方法，希望对大家有用____三和设计手绘培训中心．一点透视求法。
1）先按室内的实际比例尺寸确定ABCD。
2）确定视高H．L．，一般设在1.5m-1.7m之间。
3）消逝点VP及M点（量点）根据画面的构图任意定。
4）从M点引到A-D的尺寸格的连线，在A-a上的交点为进深点，作垂线。
5）利用VP连接墙壁天井的尺寸分割线。
6）根据平行法的原理求出透视方格，在此基础上求出室内透视。
图例：根据室内的平面、剖面，求室内透视。
作法：1）先按室内的比例尺寸，求出室内透视格。
2）在透视方格的基础上，画出平面布置透视图。
3）在平面透视的边角点上作垂线，量出实际高度点连接完成室内透视（图41-45）。
此方法，也可以将等分线画致框外，作等分点，2．二点透视求法作法一：1）按照一定比例确定墙角线A-B，兼作量高线。
2） AB间选定视高H．L．，过B作水平的辅助线，作G．L．用。
3）在H．L．上确定灭点V1、V2，画出墙边线。
4）以V1、V2、为直径画半圆，在半圆上确定视点E。
5）根据E点，分别以V1、V2为圆心求出M1、M2量点。
6）在G．L．上，根据AB的尺寸画出等分。
7）M1、M2分别与等分点连接，求出地面、墙柱等分点。
8）各等分点分别与V1、V2连接，求出透视图（图46、47）。
作法二：1）过P点作一水平线P-C，并按地板格等分之。
2）连结CD交视平线于M1点。
3）从M1点向P-C各等分连线，在PD上的交点，为V1方向的地板透视点，各点连接V1。
4） BP也用同理求出透视图。
窗格的方法也如此（图48）。
作法三：1）按室内实际比例画出ABCD边框。
2）确立视高H．L．，灭点V1，任意定出M点，V2灭点线，由V2交点b引垂线，求出第二灭点透视框。
3）用M点求出进深，找出CD中点O，连接V1，连接E-d。
4）再依次用对角线、分割增殖法求出透视图（图49、50）。
一点透视求法。
1）先按室内的实际比例尺寸确定ABCD。
2）确定视高H．L．，一般设在1.5m-1.7m之间。
3）消逝点VP及M点（量点）根据画面的构图任意定。
4）从M点引到A-D的尺寸格的连线，在A-a上的交点为进深点，作垂线。
5）利用VP连接墙壁天井的尺寸分割线。
6）根据平行法的原理求出透视方格，在此基础上求出室内透视。
图例：根据室内的平面、剖面，求室内透视。
作法：1）先按室内的比例尺寸，求出室内透视格。
2）在透视方格的基础上，画出平面布置透视图。
3）在平面透视的边角点上作垂线，量出实际高度点连接完成室内透视（图41-45）。
此方法，也可以将等分线画致框外，作等分点，2．二点透视求法作法一：1）按照一定比例确定墙角线A-B，兼作量高线。
2） AB间选定视高H．L．，过B作水平的辅助线，作G．L．用。
3）在H．L．上确定灭点V1、V2，画出墙边线。
4）以V1、V2、为直径画半圆，在半圆上确定视点E。
5）根据E点，分别以V1、V2为圆心求出M1、M2量点。
6）在G．L．上，根据AB的尺寸画出等分。
7）M1、M2分别与等分点连接，求出地面、墙柱等分点。
8）各等分点分别与V1、V2连接，求出透视图（图46、47）。
作法二：1）过P点作一水平线P-C，并按地板格等分之。
2）连结CD交视平线于M1点。
3）从M1点向P-C各等分连线，在PD上的交点，为V1方向的地板透视点，各点连接V1。
4） BP也用同理求出透视图。
窗格的方法也如此（图48）。
作法三：1）按室内实际比例画出ABCD边框。
2）确立视高H．L．，灭点V1，任意定出M点，V2灭点线，由V2交点b引垂线，求出第二灭点透视框。
3）用M点求出进深，找出CD中点O，连接V1，连接E-d。
4）再依次用对角线、分割增殖法求出透视图（图49、50）。
