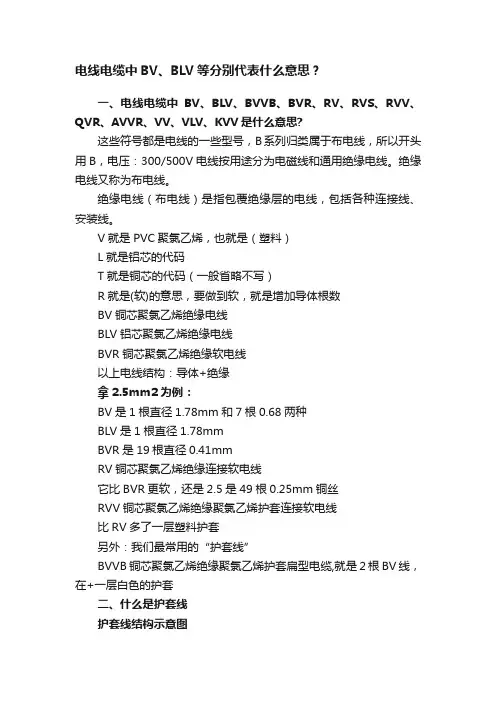

电线电缆中BV、BLV等分别代表什么意思？一、电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?这些符号都是电线的一些型号，B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。
V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,就是2根BV线，在+一层白色的护套二、什么是护套线护套线结构示意图护套线是指带有护套层的单芯或多芯电线，带护套的较安全。
说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。
这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。
三、YJV是什么电缆（YJV电缆含义解答）YJV电缆【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯 J----交联 V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。
120平方的铝芯电缆的技术参数
120平方毫米的铝芯电缆的技术参数如下：
1.导体材料：纯铝（铝合金）。
2.绝缘材料：PVC 70度聚氯乙烯绝缘材料。
3.导体截面：120平方毫米。
4.额定电压：450/750V。
5.包装样式：100米成卷，尼龙袋装。
6.使用场合：适用于额定电压为450/750V及以下的电气设备、装置，做电源动力等布
设线路连接用。
可用于市政建设、建筑工程和普通领域中的线路铺设和用于工业系统发展和城市功能集中的关键厂房及多用途的集仓储、办公和居住为一体的重要建筑中的线路。
在工程工商中常被作为临时线路铺设使用，即临时用线。
在农村常被作为进户线等线路使用。
7.产品特性：具有抗酸碱、耐油性、防潮、防霉等特性。
8.理论载流量：根据我国电力行业标准，120铝芯电缆的理论载流量为其截面的2.5
倍。
那么，120平方毫米的铝芯电缆的理论最大载流量为：120mm²×2.5=300A。
9.安全系数：在确定120铝芯电缆的承载能力时，还需考虑安全系数。
一般情况下，
低压电缆的安全系数取1.5~2.0。
以1.5为安全系数为例，120铝芯电缆的最大载流量应为300A×0.83（即1-0.85×1.5）=189A。
这意味着在正常使用条件下，120铝芯电缆可承载不超过189A的电流。
![电缆线规格型号一览表[1]](https://uimg.taocdn.com/38490f4e2b160b4e767fcf1f.webp)
电缆线规格型号一览表（一）一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍)随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。
从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。
该类产品结构尺寸通常较小而均匀，制造精度要求高。
5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)主要用于各种电机、仪器仪表等。
电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构⒒蛱岣吖ひ找蟆⒒蚪煌分值牟方凶楹隙?采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。
电缆线规格型号一览表（一）一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍)随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。
从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。
该类产品结构尺寸通常较小而均匀，制造精度要求高。
5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)主要用于各种电机、仪器仪表等。
电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构⒒蛱岣吖ひ找蟆⒒蚪煌分值牟方凶楹隙?采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。
电缆线规格型号一览表（一）一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍)随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。
从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。
该类产品结构尺寸通常较小而均匀，制造精度要求高。
5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)主要用于各种电机、仪器仪表等。
电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构⒒蛱岣吖ひ找蟆⒒蚪煌分值牟方凶楹隙?采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。
电线电缆规格型号详细说明型号名称用途BX（BLX）BXF（BLXF）BXR 铜（铝）芯橡皮绝缘线铜（铝）芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用BV（BLV）BVV（BLVV）BVVB（BLVVB）BVRBV-105铜（铝）芯聚氯乙烯绝缘线铜（铝）芯聚氯乙烯绝缘氯乙烯护套圆形电线铜（铝）芯聚氯乙烯绝缘氯乙烯护套平形电线铜（铝）芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线适用于各种交流、直流电器装置，电工仪表、仪器，电讯设备，动力及照明线路固定敷设之用RV RVB RVS RV-105 RXS RX 铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘连接软电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接BBX BBLX 铜芯橡皮绝缘玻璃丝编织电线铝芯橡皮绝缘玻璃丝编织电线适用电压分别有500V及250V两种，用于室内外明装固定敷设或穿管敷设家庭装修怎样选电线电线的选用：为了防火、维修及安全，最好选用长城标志的“国标”铜芯电线。
线材横截面积一般是：照明用线及插座用线应选用2.5平方毫米，空调线不得小于4平方毫米，接地线选用绿黄双色线，接开关线（火线）用红、白、黑、紫等任一种。
穿线管的选用：穿线管应用阻燃PVC线管，其管壁表面应光滑，壁厚要求达到手指用劲捏不破的强度，而且应有合格证书。
也可以用国标的专用镀锌管做穿线管。
开关面板、插座的选材及安装要求：面板的尺寸与预埋的接线盒的尺寸一致；表面光洁、品牌标志明显，有防伪标志和国家电工安全认证的长城标志；开关开启时手感灵活，插座稳固，铜片要有一定的厚度；面板的材料应有阻燃性和坚固性；开关高度一般距离地面为1. 2至1.35米，距离门框门沿为15至20厘米，插座高度一般距离地面为20至30厘米。

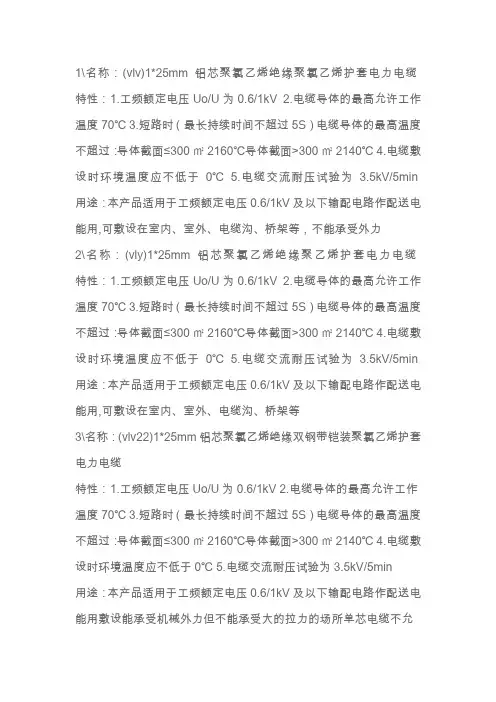

1\名称：(vlv)1*25mm铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆特性：1.工频额定电压Uo/U为0.6/1kV 2.电缆导体的最高允许工作温度70℃ 3.短路时（最长持续时间不超过5S）电缆导体的最高温度不超过：导体截面≤300㎡2160℃导体截面>300㎡2140℃ 4.电缆敷设时环境温度应不低于0℃ 5.电缆交流耐压试验为 3.5kV/5min 用途：本产品适用于工频额定电压0.6/1kV及以下输配电路作配送电能用,可敷设在室内、室外、电缆沟、桥架等，不能承受外力2\名称：(vly)1*25mm铝芯聚氯乙烯绝缘聚乙烯护套电力电缆特性：1.工频额定电压Uo/U为0.6/1kV 2.电缆导体的最高允许工作温度70℃ 3.短路时（最长持续时间不超过5S）电缆导体的最高温度不超过：导体截面≤300㎡2160℃导体截面>300㎡2140℃ 4.电缆敷设时环境温度应不低于0℃ 5.电缆交流耐压试验为 3.5kV/5min 用途：本产品适用于工频额定电压0.6/1kV及以下输配电路作配送电能用,可敷设在室内、室外、电缆沟、桥架等3\名称：(vlv22)1*25mm铝芯聚氯乙烯绝缘双钢带铠装聚氯乙烯护套电力电缆特性：1.工频额定电压Uo/U为0.6/1kV 2.电缆导体的最高允许工作温度70℃ 3.短路时（最长持续时间不超过5S）电缆导体的最高温度不超过：导体截面≤300㎡2160℃导体截面>300㎡2140℃ 4.电缆敷设时环境温度应不低于0℃ 5.电缆交流耐压试验为3.5kV/5min用途：本产品适用于工频额定电压0.6/1kV及以下输配电路作配送电能用敷设能承受机械外力但不能承受大的拉力的场所单芯电缆不允许敷设在磁性管道中的动力装置的固定敷设。
2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）固定敷设用电缆（电线)》3、产品使用特性：1）额定电压U0/U分为450/750V和300/500V。
怎样识别电线电缆的型号、种类及用途一、多股铜线护套线RVV与称为硬铜线BV的区别知识：绝缘电线按固定在一起的相互绝缘的导线根数，可分为单芯线和多芯线，多芯线也可把多根单芯线固定在一个绝缘护套内。
同一护套内的多芯线可多到24芯。
平行的多芯线用“B”表示，绞型的多芯线用“S”表示。
绝缘电线又可按每根导线的股数分为单股线和多股线，通常6平方毫米以上的绝缘电线都是多股线，6平方毫米及以下的绝缘电线可以是单股线，也可以是多股线，我们又把6平方毫米及以下单股线称为硬线，多股线称为软线。
硬线用“B”表示，软线用“R”表示。
电线常用的绝缘材料有聚氯乙烯和聚乙烯两种，聚氯乙烯用“V”表示，聚乙烯用“Y”表示。
二、电线型号的含义：聚氯乙烯绝缘电缆（电线）适用于交流及直流日用电器、电信设备、动力和照明线路固定敷设。
BV：铜芯聚氯乙烯绝缘电线BLV：铝芯聚氯乙烯绝缘电线BVV：铜芯聚氯乙烯绝缘聚氯乙烯护套电线BLVV：铝芯聚氯乙烯绝缘聚氯乙烯护套电线BVR：铜芯聚氯乙烯绝缘软线RV+铜芯聚氯乙烯绝缘安装软线RVB：铜芯聚氯乙烯绝缘平型连接线软线BVS：铜芯聚氯乙烯绝缘绞型软线RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软线BYR：聚乙烯绝缘软电线BYVR：聚乙烯绝缘聚氯乙烯护套软线RY：聚乙烯绝缘软线RYV：聚乙烯绝缘聚氯乙烯护套软线；BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆（电线）BLVVB：铝芯聚氯乙烯绝缘聚氯乙烯护套平型电缆（电线）BV-105：铜芯耐热105℃聚氯乙烯绝缘电线绝缘电线的导线直径和截面的关系可用几何公式计算，但不完全一致，例如2.5平方毫米的单股线，其导线的直径d国标规定为1.78毫米，计算其截面S=П*（d/2）*（d/2）=П*（1.78/2）*（1.78/2）=2.49（平方毫米）虽然截面小于2.5平方毫米，但符合GB5023.2—85的规定，必须注意的是，1985年以前的标准，2.5平方毫米的导线直径为1.76毫米，此标准已废止。
电缆线规格型号一览表（一）一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍)随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。
从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。
该类产品结构尺寸通常较小而均匀，制造精度要求高。
5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)主要用于各种电机、仪器仪表等。
电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构⒒蛱岣吖ひ找蟆⒒蚪煌分值牟方凶楹隙?采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。
常用塑料电线电缆规格型号塑料电线电缆在现代电气工程中具有广泛的应用，因为它们具有价格低廉、绝缘性好、柔韧性强、耐磨损等优点。
但是，由于不同的电气设备和用途需要不同规格型号的电线电缆，所以了解常用塑料电线电缆规格型号是非常必要的。
本文将会介绍塑料电线电缆常见的规格型号，以及用途与特点。
1. BV电线：全名是铜芯PVC绝缘线，适用于室内照明、空调等小功率设备的导线。
BV电线的额定电压是300/500V，它的截面积常见的有1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²和25mm²等。
2. BLV电线：全名是铝芯PVC绝缘线，适用于与BV电线相同的室内小功率设备的导线。
BLV电线的额定电压和BV电线相同，其截面积常见的有1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²和25mm²等。
3. BVR电线：全名是铜芯PVC装饰线，适用于室内固定装饰用导线。
BVR电线的额定电压是300/500V，截面积常见的有1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²和25mm²等。
4. BVV电缆：全名是铜芯PVC绝缘电缆，适用于家庭电路、室内照明以及一些低压设备的电缆。
BVV电缆的额定电压是300/500V，截面积常见的有1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²和25mm²等。
5. BVRV电缆：全名是铜芯PVC装饰电缆，适用于室内固定装饰用电缆。
BVRV电缆的额定电压是300/500V，截面积常见的有1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²和25mm²等。
BLVV铝芯聚氯乙烯绝缘电线主要技术参数1.额定电压：BLVV电线的额定电压为600/1000V。
这意味着该电线适用于额定电压为600V及以下的交流电路和1000V及以下的直流电路。
2. 电线截面积：BLVV电线可以提供的截面积范围广泛，常见的截面积有0.5mm²、1.0mm²、1.5mm²、2.5mm²、4mm²、6mm²等。
3.导体材质：BLVV电线的导体采用铝芯，铝芯具有较好的导电性能，相比铜芯电线更轻便且价格更低廉。
4.绝缘材质：BLVV电线的绝缘材料采用聚氯乙烯（PVC），PVC具有良好的电绝缘性能和耐磨性，可以有效保护导线免受外界环境的损害。
5.允许最大运行温度：BLVV电线的允许最大运行温度为70℃。
这意味着在使用过程中，电线所受到的温度应低于70℃，以确保电线的正常工作和使用寿命。
6.弯曲半径：BLVV电线的弯曲半径取决于电线的截面积。
常见的弯曲半径为8倍电线直径。
7. 外径尺寸：BLVV电线的外径尺寸与截面积有关，常见的外径范围为1.9mm到19.5mm。
8. 绝缘电阻：BLVV电线的绝缘电阻应符合国家标准要求，通常要求绝缘电阻高于1GΩ.km。
9.耐电压试验：BLVV电线的耐电压试验应符合国家标准要求，通常要求在相应电压下，电线能够经受一定时间的电压试验而无击穿和闪络现象。
10.火焰试验：BLVV电线的外部护套应通过火焰试验，以判断其耐火性能，通常要求电线能够通过燃烧试验和抑制火焰传播试验。
以上是BLVV铝芯聚氯乙烯绝缘电线的主要技术参数，通过了解这些参数，可以选择适合的BLVV电线产品，以满足不同电气工程的需求。
