铝合金电缆的标准
铝合金电缆是指以铝合金为导体的电缆,由于其导电性能优越、重量轻、耐腐蚀性好等优点,被广泛应用于输电、配电、通信等领域。
为了保证铝合金电缆的质量和安全使用,制定了一系列标准。
1、GB/T 12706.1-2008 交联聚乙烯绝缘电力电缆及附件第1部分:额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)的电缆
该标准规定了额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)的交联聚乙烯绝缘电力电缆及附件的要求和试验方法,包括铝合金导体的要求和试验方法。
2、GB/T 2951.1-2017 橡胶、塑料和电缆用纸的电气性能试验第1部分:方法总则
该标准是橡胶、塑料和电缆用纸的电气性能试验的通用标准,其中包括铝合金电缆用的绝缘材料的要求和试验方法。
3、GB/T 23212-2009 铝合金电力电缆
该标准规定了铝合金电力电缆的分类、要求、试验方法、标志、包装、运输和贮存等。
4、GB/T 18380.3-2008 电缆燃烧试验的第3部分:综合燃烧试验方法
该标准是电缆燃烧试验的通用标准,其中包括铝合金电缆的燃烧试验方法。
该标准的主要目的是评估电缆的燃烧性能,以便对其安全性进行评估。
总之,铝合金电缆的标准涵盖了铝合金导体、绝缘材料、电缆制
造、试验方法等方面,它们的制定和实施有助于保障铝合金电缆的质量和安全使用。
产品特性分析:铝合金电力电缆在美、加等发达国家已得到广泛应用导体:抗蠕变、高柔韧、强延展、低反弹、连接稳定。
绝缘:耐高温、防燃烧、抗老化、强耐用、低碳环保铠装层:经济性能优越,特殊的自锁形式,坚固强韧外护套:采用无铅无镉的PVC可在潮湿场所安装,亦可直埋或敷设在水泥中使用
应用特点:电缆的铠装层强度高,比钢带铠装更轻、更易剥离,安装便利,可免桥架安装,降低成本。
不局限于360°安装,不需要拉线盒。
在拐角处容易弯曲,减少对管道的需求,具备普通管道所不具有的超强柔韧性,经工厂精心设计,在安装过程中有效避免导线损伤,亦可根据用户需要生产低烟无卤、耐火阻燃金属连锁铠装电缆,能达到阻燃?人级、耐火?级,符合及标准。
产品使用要求:适用于600V~35kV电压等级;适用于90C下干燥或潮湿场所;可室内、室外安装,可垂直安装,也可托架或沿墙敷设,也可地下直埋安装;弯曲半径最小为7倍外径,也可360°弯曲;适用于民用、商业、工业、大型场馆、娱乐场所、矿井、地铁以及各类级别危险地区等场所。

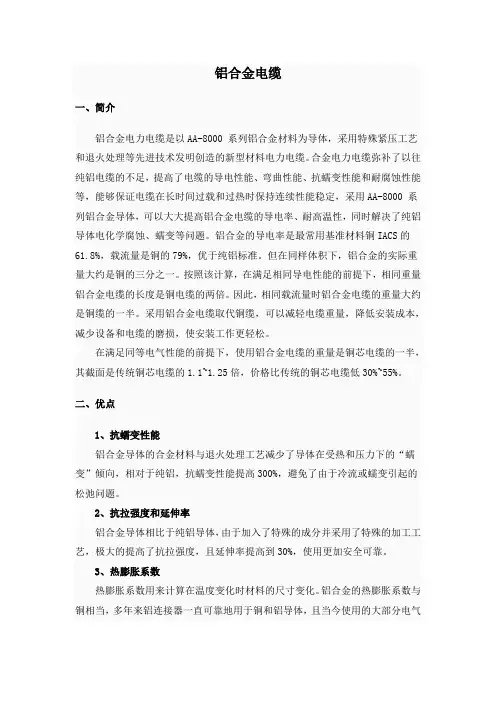

铝合金电缆一、简介铝合金电力电缆是以AA-8000 系列铝合金材料为导体,采用特殊紧压工艺和退火处理等先进技术发明创造的新型材料电力电缆。
合金电力电缆弥补了以往纯铝电缆的不足,提高了电缆的导电性能、弯曲性能、抗蠕变性能和耐腐蚀性能等,能够保证电缆在长时间过载和过热时保持连续性能稳定,采用AA-8000 系列铝合金导体,可以大大提高铝合金电缆的导电率、耐高温性,同时解决了纯铝导体电化学腐蚀、蠕变等问题。
铝合金的导电率是最常用基准材料铜IACS的61.8%,载流量是铜的79%,优于纯铝标准。
但在同样体积下,铝合金的实际重量大约是铜的三分之一。
按照该计算,在满足相同导电性能的前提下,相同重量铝合金电缆的长度是铜电缆的两倍。
因此,相同载流量时铝合金电缆的重量大约是铜缆的一半。
采用铝合金电缆取代铜缆,可以减轻电缆重量,降低安装成本,减少设备和电缆的磨损,使安装工作更轻松。
在满足同等电气性能的前提下,使用铝合金电缆的重量是铜芯电缆的一半,其截面是传统铜芯电缆的1.1~1.25倍,价格比传统的铜芯电缆低30%~55%。
二、优点1、抗蠕变性能铝合金导体的合金材料与退火处理工艺减少了导体在受热和压力下的“蠕变”倾向,相对于纯铝,抗蠕变性能提高300%,避免了由于冷流或蠕变引起的松弛问题。
2、抗拉强度和延伸率铝合金导体相比于纯铝导体,由于加入了特殊的成分并采用了特殊的加工工艺,极大的提高了抗拉强度,且延伸率提高到30%,使用更加安全可靠。
3、热膨胀系数热膨胀系数用来计算在温度变化时材料的尺寸变化。
铝合金的热膨胀系数与铜相当,多年来铝连接器一直可靠地用于铜和铝导体,且当今使用的大部分电气连接器都是用铝制造的,这尤其适合铝合金。
所以铝合金导体与连接器的膨胀和收缩完全一致。
4、连接性能用铝合金制造的电气连接与用铜导体制造的连接一样安全稳定。
铝合金的成分大大改进了其连接性能,当导体退火时,添加的铁产生高强度抗蠕变性能,即使在长时间过载和过热时,也能保证连接稳定。

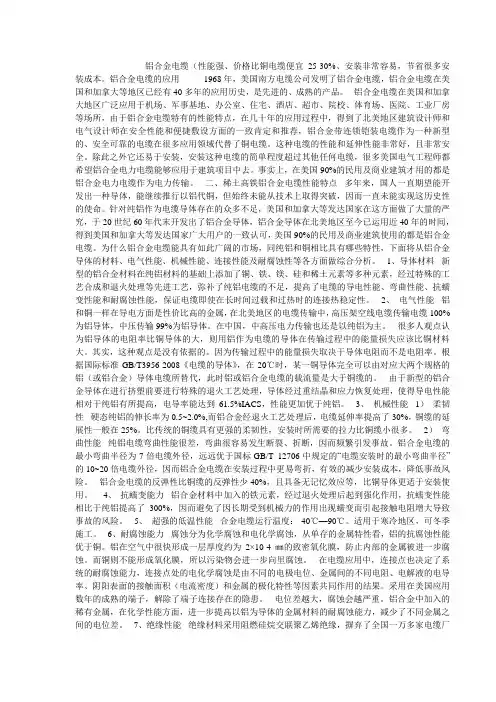

铝合金电缆(性能强、价格比铜电缆便宜25-30%、安装非常容易,节省很多安装成本。
铝合金电缆的应用 1968年,美国南方电缆公司发明了铝合金电缆,铝合金电缆在美国和加拿大等地区已经有40多年的应用历史,是先进的、成熟的产品。
铝合金电缆在美国和加拿大地区广泛应用于机场、军事基地、办公室、住宅、酒店、超市、院校、体育场、医院、工业厂房等场所,由于铝合金电缆特有的性能特点,在几十年的应用过程中,得到了北美地区建筑设计师和电气设计师在安全性能和便捷敷设方面的一致肯定和推荐,铝合金带连锁铠装电缆作为一种新型的、安全可靠的电缆在很多应用领域代替了铜电缆。
这种电缆的性能和延伸性能非常好,且非常安全。
除此之外它还易于安装,安装这种电缆的简单程度超过其他任何电缆,很多美国电气工程师都希望铝合金电力电缆能够应用于建筑项目中去。
事实上,在美国90%的民用及商业建筑才用的都是铝合金电力电缆作为电力传输。
二、稀土高铁铝合金电缆性能特点 多年来,国人一直期望能开发出一种导体,能继续推行以铝代铜,但始终未能从技术上取得突破,因而一直未能实现这历史性的使命。
针对纯铝作为电缆导体存在的众多不足,美国和加拿大等发达国家在这方面做了大量的严究,于20世纪60年代末开发出了铝合金导体,铝合金导体在北美地区至今已运用近40年的时间,得到美国和加拿大等发达国家广大用户的一致认可,美国90%的民用及商业建筑使用的都是铝合金电缆。
为什么铝合金电缆能具有如此广阔的市场,同纯铝和铜相比具有哪些特性,下面将从铝合金导体的材料、电气性能、机械性能、连接性能及耐腐蚀性等各方面做综合分析。
1、导体材料 新型的铝合金材料在纯铝材料的基础上添加了铜、铁、镁、硅和稀土元素等多种元素,经过特殊的工艺合成和退火处理等先进工艺,弥补了纯铝电缆的不足,提高了电缆的导电性能、弯曲性能、抗蠕变性能和耐腐蚀性能,保证电缆即使在长时间过载和过热时的连接热稳定性。
2、电气性能 铝和铜一样在导电方面是性价比高的金属,在北美地区的电缆传输中,高压架空线电缆传输电缆100%为铝导体,中压传输99%为铝导体。
铝及铝合金线材标准
铝及铝合金线材的标准主要包括以下几个方面:
1. 化学成分:铝材的化学成分是影响其性能的重要因素之一,一般要求主要成分为纯度高的铝,同时含有少量的添加元素,如铜、锰、镁、硅等,以调整铝合金的组织和性能。
2. 力学性能:铝材的力学性能包括拉伸强度、屈服强度、伸长率、冲击韧性等指标,这些指标与铝材在使用中的承载能力和耐久性相关。
3. 表面质量:铝材的表面质量是评价铝材外观质量的重要指标,主要包括铝材表面的缺陷、氧化皮、颜色和光泽等。
4. 尺寸精度:铝材尺寸精度是评价铝材尺寸偏差的指标,包括铝材的直线度、平直度、角度、弯曲度等。
此外,还有具体的标准如《铝及铝合金冷拔无缝圆管》和《金属材料室温拉伸试验方法》等。
这些标准都是为了确保铝及铝合金线材的质量和性能,并给出了化学成分、力学性能、表面质量、非金属夹杂物等检验方法。
如需了解更多关于铝及铝合金线材标准的信息,建议咨询相关行业的专家或查阅行业网站。

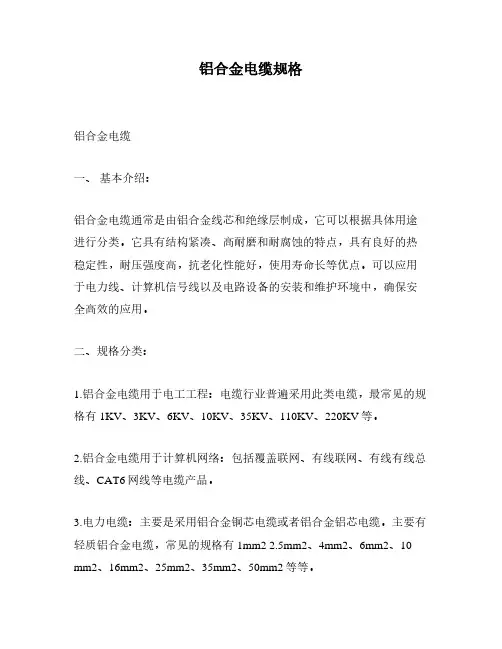

铝合金电缆规格铝合金电缆一、基本介绍:铝合金电缆通常是由铝合金线芯和绝缘层制成,它可以根据具体用途进行分类。
它具有结构紧凑、高耐磨和耐腐蚀的特点,具有良好的热稳定性,耐压强度高,抗老化性能好,使用寿命长等优点。
可以应用于电力线、计算机信号线以及电路设备的安装和维护环境中,确保安全高效的应用。
二、规格分类:1.铝合金电缆用于电工工程:电缆行业普遍采用此类电缆,最常见的规格有1KV、3KV、6KV、10KV、35KV、110KV、220KV等。
2.铝合金电缆用于计算机网络:包括覆盖联网、有线联网、有线有线总线、CAT6网线等电缆产品。
3.电力电缆:主要是采用铝合金铜芯电缆或者铝合金铝芯电缆。
主要有轻质铝合金电缆,常见的规格有1mm2 2.5mm2、4mm2、6mm2、10 mm2、16mm2、25mm2、35mm2、50mm2等等。
4.民用电缆:包括低压、中压、高压电缆。
5.各种特殊电力电缆:包括充气型弱电电缆、气隙电缆以及加热电缆等。
三、基本特点:1.紧凑结构、小体积:铝合金电缆具有紧凑的结构,体积小,便于安装和使用。
2.高耐磨性:由于其紧凑的结构,铝合金电缆具有良好的抗磨损性,不易被磨损而发生短路。
3.耐高温和耐冷:铝合金电缆具有良好的热稳定性,可以承受较高的温度,也比较耐冷,使用寿命很长。
4.良好的电阻性能:铝合金电缆具有良好的电阻性能,可以有效地抑制电磁干扰,保证传输数据的准确性。
5.良好的耐压强度:铝合金电缆具有较高的耐压强度,不易损坏,能够满足不同环境要求。
四、应用领域:1.铝合金电缆可用于电力设备和电路设备的安装及维护型环境,用于配置电缆的安装,配置电线,及电力设备的安装等。
2.铝合金电缆可用于有线和无线计算机网络,保障有效的通信和数据传输,如Ethernet电缆、光纤缆、调制解调器等。
3.铝合金电缆可用于家庭和公寓的安全用电,以及电子设备的安全驱动,保证设备的正常运行。
4.铝合金电缆还可以用于汽车行业,如汽车保护系统、乘用车抗静电系统、充电桩系统等。
铝合金电缆技术规范要求一、供货电缆种类铝合金导体交联聚乙烯绝缘聚氯乙烯护套(阻燃C类)电力电缆二、电缆运行环境温度:-40℃~+90℃相对湿度:(日均)50%三、技术执行标准GB156-2003 标准电压GB/T12706.1-2008 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1章额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆NB/T42051-2015 额定电压0.6/1kV铝合金导体交联聚乙烯绝缘电力电缆GB/T31840.2-2015 铝合金芯挤包绝缘电力电缆GB/T2951-2008 电缆和光缆绝缘和护套材料通用试验方法GB/T3048-2007 电线电缆电性能试验方法GB/T3956-2008 电缆的导体ASTM B800-05 电工用8000系列铝合金导线的标准规范GB/T30552-2014 电缆导体用铝合金线GB6995-2008 电线电缆识别标志方GB/T2423.17-2008 电工电子产品环境试验法GB/T18380-2008 电缆在火焰条件下的燃烧试验GBT9327-2008 电缆导体压缩和机械连接接头试验方法IEC 60724:2000 额定电压不超过0.6/1kV电缆允许短路温度导则GB/T19666-2005 阻燃和耐火电线电缆通则10CD106 铝合金电缆敷设与安装13D101-7 预制分支和铝合金电力电缆GB/T2952 电缆外护套GB/T16895.15-2002 布线系统载流量GB 4208-2008 外壳防护等级测试上述标准以最新发布的为准,电缆所测性能符合国家标准GB/T12706-2008标准要求,并满足工程所在地的气候环境要求。
四、使用特性4.1额定电压U0/U为0.6/1kV,系统最高电压1.2kV,使用频率为50Hz。
4.2电缆须长期稳定运行,达到设计寿命,应采用优质的绝缘材料,允许长期运行最高额定温度为90℃。

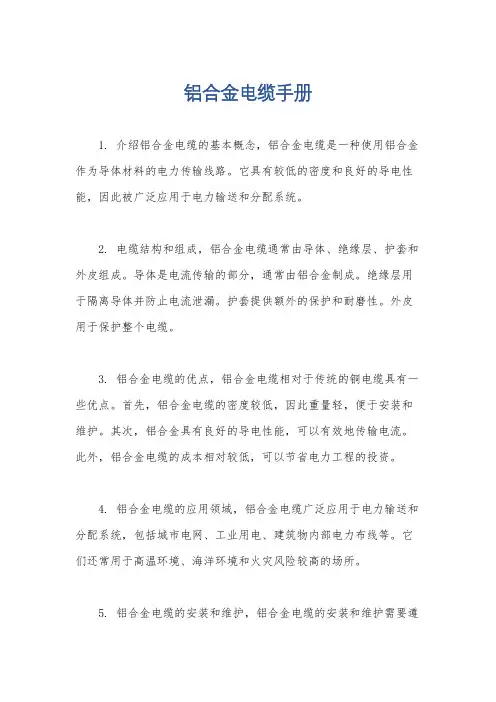

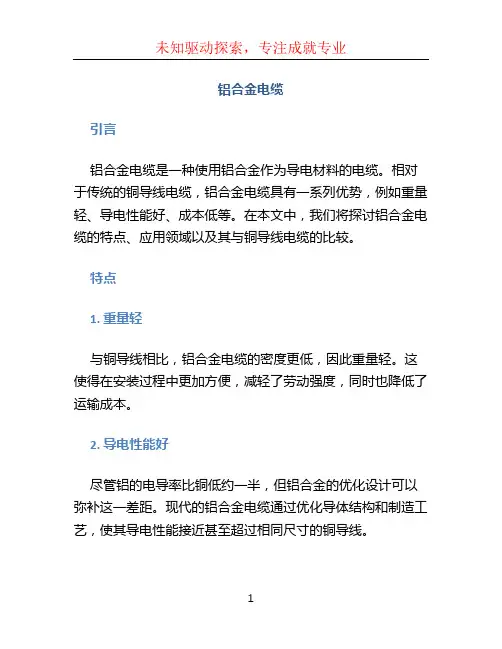

铝合金电缆手册1. 介绍铝合金电缆的基本概念,铝合金电缆是一种使用铝合金作为导体材料的电力传输线路。
它具有较低的密度和良好的导电性能,因此被广泛应用于电力输送和分配系统。
2. 电缆结构和组成,铝合金电缆通常由导体、绝缘层、护套和外皮组成。
导体是电流传输的部分,通常由铝合金制成。
绝缘层用于隔离导体并防止电流泄漏。
护套提供额外的保护和耐磨性。
外皮用于保护整个电缆。
3. 铝合金电缆的优点,铝合金电缆相对于传统的铜电缆具有一些优点。
首先,铝合金电缆的密度较低,因此重量轻,便于安装和维护。
其次,铝合金具有良好的导电性能,可以有效地传输电流。
此外,铝合金电缆的成本相对较低,可以节省电力工程的投资。
4. 铝合金电缆的应用领域,铝合金电缆广泛应用于电力输送和分配系统,包括城市电网、工业用电、建筑物内部电力布线等。
它们还常用于高温环境、海洋环境和火灾风险较高的场所。
5. 铝合金电缆的安装和维护,铝合金电缆的安装和维护需要遵循一些特定的指导原则。
安装时应注意电缆的弯曲半径、接地和固定等要求。
维护方面,定期检查电缆的绝缘状况、连接器的紧固度和电缆的外观等。
6. 铝合金电缆的市场发展和前景,随着电力需求的增长和能源技术的进步,铝合金电缆在市场上的需求也在增加。
铝合金电缆具有较低的成本和良好的性能,因此在未来的电力工程中有着广阔的应用前景。
总结起来,铝合金电缆手册提供了关于铝合金电缆的基本概念、结构、优点、应用、安装维护和市场前景等方面的全面信息。
它是电力工程师、设计师和相关专业人员的重要参考资料,有助于正确、高效地使用和管理铝合金电缆。
铝合金电缆的基本特性及判断标准--《华星合金电缆研
究院》
2013-08-26 13:51:17 阅读次数:(702) 返回列表
随着铝合金电缆被工程应用商的逐步了解,铝合金电缆市场正以突飞猛进的势态快速发展,在实际应用中如何检测和判断铝合金电缆,有哪些基本的性能指标和依据就是工程应用商必须准确把握的基本常识——以下部分资料引用于河南华星合金电缆有限公司《华星合金电缆研究院-合金电缆特性》。
一、线芯紧压系数:
铝合金电缆和传统的电力电缆的工艺结构及辅材等有一定的差异,铝合金电缆的导体采用铝合金单丝紧压合股方式,其线芯紧压系数达到了97%,导体非常密实,和传统的铜芯电缆、铝芯电缆在导体截面上可以明显看到差异(传统电缆的制作工艺,线芯的紧压系数只能达到82%左右)。
二、柔韧性能
华星铝合金电缆采用的是ASTM-B800电工用8000系列铝合金线进行控制,添加适量铜(Cu)、铁(Fe)、镁(Mg)……等及稀土铝中间合金材料经过特殊的合成退火工艺开发的高科技新型环保节能电力电缆,其导体柔韧性能超强,这一超强的柔韧性能保证了铝合金电缆在实际应用的安全性能达到甚至超过铜芯电缆,同时给铝合金电缆的实际安装应用带来了非常大的优势。
在实际检验判断中,直接的手折叠测试即可得到铝合金导体非常柔韧,可以反复折叠或像绳子一样反复缠绕,破坏性剧烈折叠铝合金单丝,实验结论最少需要18次往返才能出现裂痕或断裂现象,而普通的铝芯单丝一般折叠三下出裂痕,五下绝对要断裂,普通铝丝的一个重要缺点是脆度高,在安装时只要一定角度的扭转,导体就会产生裂纹,裂口就会发热、腐蚀,是出现火灾的重要原因,这也是其不能倍被普遍应用的致命原因。
三、电缆结构
铝合金电缆线芯采用紧压合股方式,导体截面为圆芯(传统电缆线芯多用扇形),绝缘采用三色共挤的交联聚乙烯的绝缘工艺,线芯排列规则,整根线缆圆整柔韧。
四、线芯亮泽
铝合金导体由于冶炼过程中添加的稀土合金材料对导体晶体结果的优化,线芯截面光泽明亮,亮度高,和传统的铝芯电缆有明显的感官差异
五、蠕变性能
合金导体的蠕变性能和铜芯导体基本一致,通过实验得知:铜的屈服强度是60,合金导体的是54,和铜导体基本一致,是铝芯导体的300%
六、延伸性能
伸长率是导体机械性能重要指标,是产品优劣和能承受外力大小的重要标志。
也是检验电缆导体机械性能的一个重要指标。
铝合金电缆退火处理后的延伸率能达到30%,而铜缆的伸长率为30%,普通铝杆的伸长率为15%,是能取代铜缆的重要指标。
七、抗拉强度
铝合金导体只有铜导体的一半(113.8:220MPa),由于铝合金的密度只有铜导体的30.4%,因而在同等电气性能的前提下即使铝合金导体截面积提高到铜导体截面积的150%,铝合金导体的重量也只有铜导体的45%,这使得铝合金导体的抗拉强度相对于铜导体还有一定的优势。
在大跨度电力工程中,由于其比重优势,在等效前提下其抗拉强度优势就格外凸显。
不仅节省大量的桥架,降低安装工程师的劳动强度,同时加快了安装进程,节省了工期,大大降低了综合安装成本。
八、防腐蚀性能
铝合金导体本身具有优异的抗腐蚀性能,铝合金导体的良好抗腐蚀性能源自铝材固有的防腐特性,其表面与空气接触时,会立即形成一层厚度约为2~4μm的致密氧化膜,这层氧化膜非常致密,特别耐受各种形式的腐蚀,因而具有承受最恶劣环境的特性,在实际使用寿命上比铜缆延长10年以上。
(目前国内使用合金电缆的时间还不长,也就3~5年时间,所以从国内的实际上无法验证其实际使用寿命,只能参照国外的实际使用情况,就目前欧美国家的使用时间 40年来看,他的实际使用寿命是比铜缆更耐用)
九、电气性能
铝合金的导电率介于铝与铜之间,高于铝,而低于铜,在相同截流量前提下,同等长度的铝合金导体的重量仅为铜的一半。
如果按铜的电导率是100%计算,合金导体的电导率约为62.5%,合金的比重为2.7,铜的比重为8.9,则(8.9/2.7)×(0.612/1)=2,即2单位重量的铜的电阻与1单位质量的合金的电阻相同,因此,当合金导体的截面积是铜的1.5倍是,其电气性能相同,即实现了和铜相同的截流量,电阻,和电压损失。
以上部分资料引用于《华星合金电缆研究院》,相关性能指标仅供基本判断依据,具体性能参数需第三方检测依据为准。
