设计平台印刷机的版台的传动机构Ⅰ及滚筒的传动机构Ⅱ
- 格式:doc
- 大小:1.63 MB
- 文档页数:19
目录一、工作原理平台印刷机的工作原理是复印原理,即将铅板上凸出的痕迹借助于油墨压印到纸张上。
平台印刷机一般由输纸、着墨(即将油墨均匀涂抹在嵌于版台上的铅板上)、压印、收纸等四部分组成。
如图1-1所示,平台印刷机的压印动作是在卷有纸张的卷筒与嵌有铅板的版台之间进行的。
整部机器中各机构的运动均由同一电动机驱动。
运动由电动机经过减速装置i后分成两路,一路经传动机构Ⅰ带动版台作往复直移运动,另一路经传动机构Ⅱ带动滚筒作回转运动。
当版台与滚筒接触时,在纸张上压印出字迹或图形。
版台工作行程中有三个区段。
在第一区段中,送纸、着墨机构相继完成输纸、着墨作业;在第二区段中,滚筒和版台完成压印动作;在第三区段中,收纸机构进行收纸作业。
图1-1二、机器的运动方案分析及选择(一)设计基本要求(1)要求构思合适的机构方案实现平台印刷机的主运动:版台作往复直移运动,滚筒作连续间歇转动(2)为了保证印刷质量,要求在压印过程中,滚筒与版台之间无相对滑动,即在压印区段,滚筒表面点的线速度与版台移动速度相等。
(3)为保证整个幅面上的印痕浓淡一致,要求版台在压印区内的速度变化限制在一定的范围内(应尽可能小);(4)平台印刷机分为低速型和高速型两种类型,两种类型任选一种进行设计。
低速型所要求实现的成产率1920~2000张/小时、版台往复运动的行程长度为730mm,压印区段长度为440mm,滚筒直径为232mm,电动机功率为1.5KW,转速为940r/min。
高速型所要求实现的成产率4000~4500张/小时、版台往复运动的行程长度为795mm,压印区段长度为415mm,滚筒直径为350mm,电动机功率为3.0KW,转速为1450r/min。
(5)要求机构传动性能良好,结构紧凑,制造方便。
(二)主传动运动方案分析及选择根据前述设计要求,我们选用低速型,版台应作往复移动,行程较大,且尽可能使工作行程中有一段匀速运动(压印区段),并有急回特性;滚筒作间歇(滚停式)或连续(有匀速段)转动。

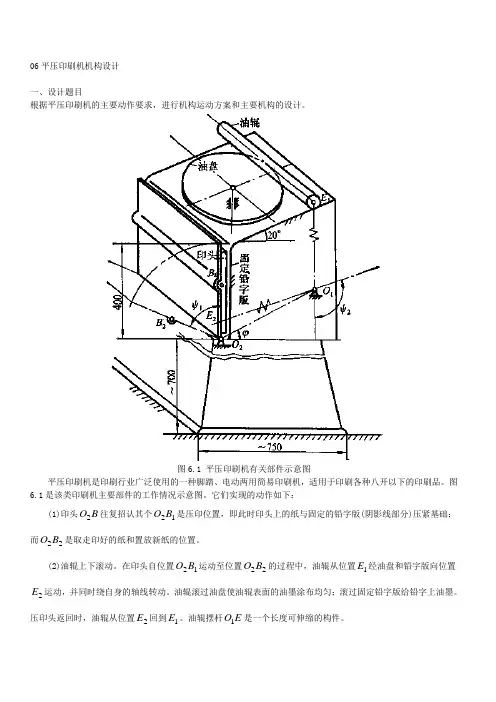

06平压印刷机机构设计一、设计题目根据平压印刷机的主要动作要求,进行机构运动方案和主要机构的设计。
图6.1 平压印刷机有关部件示意图平压印刷机是印刷行业广泛使用的一种脚踏、电动两用简易印刷机,适用于印刷各种八开以下的印刷品。
图6.1是该类印刷机主要部件的工作情况示意图。
它们实现的动作如下:(1)印头B O 2往复招认其个12B O 是压印位置,即此时印头上的纸与固定的铅字版(阴影线部分)压紧基础;而22B O 是取走印好的纸和置放新纸的位置。
(2)油辊上下滚动。
在印头自位置12B O 运动至位置22B O 的过程中,油辊从位置1E 经油盘和铅字版向位置2E 运动,并同时绕自身的轴线转动。
油辊滚过油盘使油辊表面的油墨涂布均匀;滚过固定铅字版给铅字上油墨。
压印头返回时,油辊从位置2E 回到1E 。
油辊摆杆E O 1是一个长度可伸缩的构件。
(3)油盘转动。
为使油辊上的油墨均匀,不仅应将油辊在油盘面上滚过,而且应在油辊经过油盘往下运动时油盘作一次小于180º而大于60º的间歇转动,使油盘上存留的油墨也比较均匀。
上述三个运动和手工加纸、取纸动作应协调配合,完成一次印刷工作。
二、原始数据和设计要求(1)实现印头、油辊、油盘运动的机构由一个电动机带动,通过传动系统使该机具有1600~1800次/小时的印刷能力;(2)电动机功率P =0.8 kW ,转速n 电=930r/min ,电动机放在机架的左侧或底部,可自行决定。
(3)根据印刷纸张幅面(280×406mm 2),最大印刷幅面为260×380 mm 2,设定mm l B O 2502=;(4)印头摆角 701=ψ,且要求印头返回行程(自位置12B O 至22B O )和工作行程(自位置22B O 至12B O )的平均速度之比(行程速度变化系数)K =1.118; (5)油辊自铅垂位置11E O 运动至21E O 的摆角 1102=ψ,油辊在位置11E O 时,恰与油盘的上边缘接触,油盘直径为400 mm ;(6)要求机构传动性能良好,即印头和油辊在两极限位置处的传动角γ大子或等于许用传动角][γ。

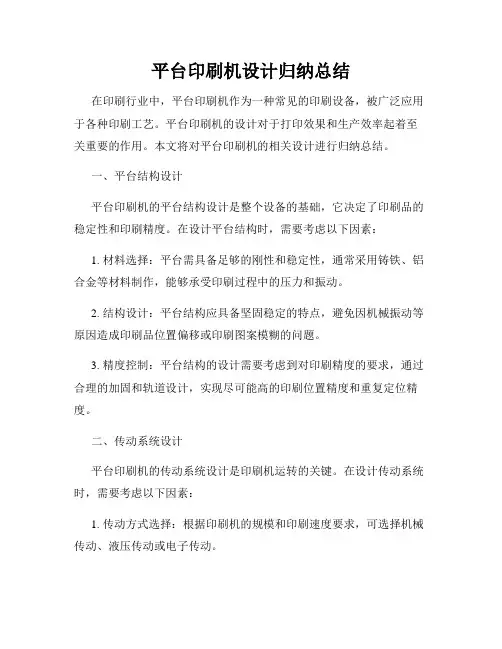

平台印刷机设计归纳总结在印刷行业中,平台印刷机作为一种常见的印刷设备,被广泛应用于各种印刷工艺。
平台印刷机的设计对于打印效果和生产效率起着至关重要的作用。
本文将对平台印刷机的相关设计进行归纳总结。
一、平台结构设计平台印刷机的平台结构设计是整个设备的基础,它决定了印刷品的稳定性和印刷精度。
在设计平台结构时,需要考虑以下因素:1. 材料选择:平台需具备足够的刚性和稳定性,通常采用铸铁、铝合金等材料制作,能够承受印刷过程中的压力和振动。
2. 结构设计:平台结构应具备坚固稳定的特点,避免因机械振动等原因造成印刷品位置偏移或印刷图案模糊的问题。
3. 精度控制:平台结构的设计需要考虑到对印刷精度的要求,通过合理的加固和轨道设计,实现尽可能高的印刷位置精度和重复定位精度。
二、传动系统设计平台印刷机的传动系统设计是印刷机运转的关键。
在设计传动系统时,需要考虑以下因素:1. 传动方式选择:根据印刷机的规模和印刷速度要求,可选择机械传动、液压传动或电子传动。
2. 动力来源:对于大型平台印刷机,通常采用电机作为动力来源,而小型印刷机则可选择气压或液压作为动力。
3. 传动元件:合理选择传动元件,如链条、皮带等,以确保平台的平稳运转和传动效率。
三、印版固定设计印版固定设计是平台印刷机中的重要环节,直接影响到印刷品的质量和稳定性。
在设计印版固定方式时,需考虑以下因素:1. 固定方式选择:可采用传统的螺栓或快速固定装置,如夹紧装置、吸盘装置等,确保印版牢固固定,不会产生位移或松动。
2. 高度调节:考虑到印版的厚度差异,设计时应考虑到印版的高度调节装置,以便根据不同的印刷要求进行相应的调整。
四、印刷机底座设计平台印刷机的底座设计不仅对设备的稳定性有影响,还关系到印刷机的布局和操作方便性。
在设计底座时,应充分考虑以下因素:1. 设备稳定性:底座材料的选择和结构设计决定了印刷机的整体稳定性,要能够承受印刷过程中的振动和冲击。
2. 布局合理性:底座设计应考虑到各个部分的布局,如印刷部件、操作面板等,以提高操作的便利性和工作效率。

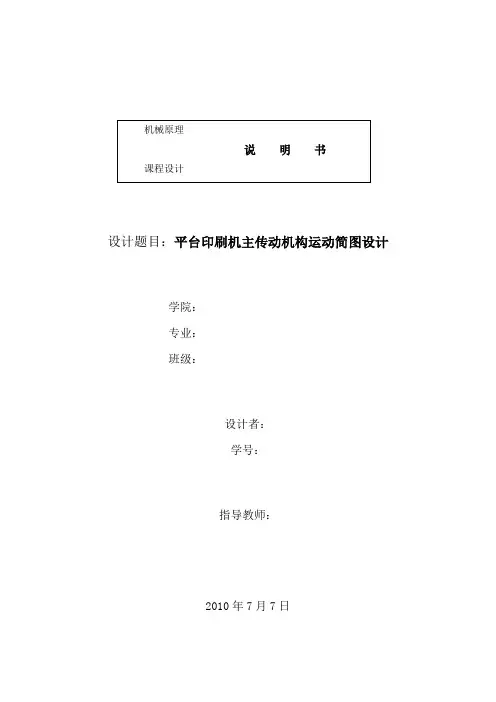

设计题目:平台印刷机主传动机构运动简图设计学院:专业:班级:设计者:学号:指导教师:2010年7月7日一、设计题目:平台印刷机的主传动机构的运动简图的设计设计条件:平台印刷机的工作过程有输纸、着墨、压印和收纸四部分组成,主运动是压印卷有空白纸张的滚筒与嵌有铅字的版台之间纯滚动来完成。
设计的条件是版台的移动速度严格等于滚筒表面的圆周速度,再次为了提高生产的效率,要求版台的运动有急回运动特性。
二、机械运动方案的确定与论证由电动机到版台之间的运动是将转动转化成平面的运动。
这种转换运动的方法有很多种,常见的方法有摩擦传动、齿轮齿条传动、螺旋机构传动、凸轮机构传动、曲柄滑块机构以及组合机构等。
此设计课题的要求为了提高生产效率要求版台的运动具有急回特性,因此我们要在凸轮传动机构、曲柄滑块机构以及组合机构中选取最佳方案。
由此分析我们可以采取可以实现较好机械运动条件的组合运动的方案。
在组合运动机构之中,采用曲柄滑块机构和双曲柄机构以及凸轮机构等进行组合。
在传动链的终端要求滚筒和版台的瞬时速度必须相等,这样才不会出现字迹模糊。
当主传动机构不能满足上述条件的时候我们还需要设计补偿机构来调节。
补偿机构可以采用凸轮传动机构来实现,凸轮传动机构具有传递精度高的优点。
可以实现对机构误差的微细调节。
传动机构Ⅰ的参考方案可由双曲柄机构 AABB和曲柄滑块机构BCD串联组成,将曲柄AA的转动转变为D点往复运动。
当齿条固定不动的时候,中心为D 的行星齿轮将带动齿条移动,并且将齿条固定在印刷版台的下部,以期实现齿条与版台的联动。
下部的齿条与有凸轮组成的补偿机构相连实现补偿。
其中凸轮与从动曲柄BB为同一构件,主动曲柄AA的转动与滚筒的转动同步。
当上部与版台固结的齿条的工作移动速度偏离要求的时候,可以通过凸轮的轮廓曲线进行调节,控制下部齿条补偿移动来补偿误差。
另一个传动机构Ⅰ设计为双曲柄机构,可以用于带动滚筒的转动。
各个杆的尺寸已知。
两个传动机构通过一对齿轮传动建立其运动关系。

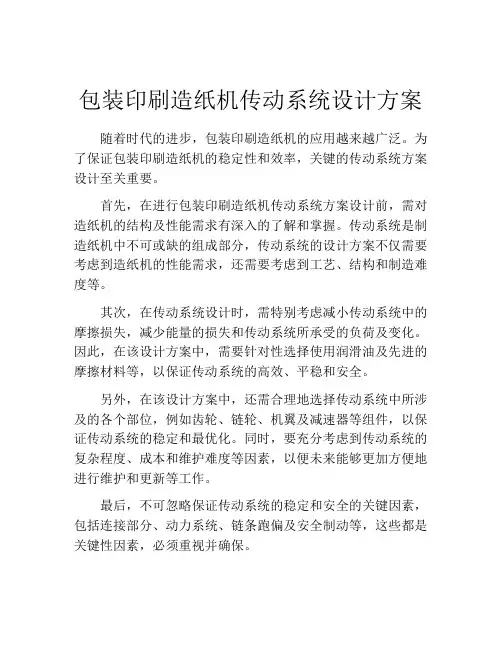

包装印刷造纸机传动系统设计方案
随着时代的进步,包装印刷造纸机的应用越来越广泛。
为了保证包装印刷造纸机的稳定性和效率,关键的传动系统方案设计至关重要。
首先,在进行包装印刷造纸机传动系统方案设计前,需对造纸机的结构及性能需求有深入的了解和掌握。
传动系统是制造纸机中不可或缺的组成部分,传动系统的设计方案不仅需要考虑到造纸机的性能需求,还需要考虑到工艺、结构和制造难度等。
其次,在传动系统设计时,需特别考虑减小传动系统中的摩擦损失,减少能量的损失和传动系统所承受的负荷及变化。
因此,在该设计方案中,需要针对性选择使用润滑油及先进的摩擦材料等,以保证传动系统的高效、平稳和安全。
另外,在该设计方案中,还需合理地选择传动系统中所涉及的各个部位,例如齿轮、链轮、机翼及减速器等组件,以保证传动系统的稳定和最优化。
同时,要充分考虑到传动系统的复杂程度、成本和维护难度等因素,以便未来能够更加方便地进行维护和更新等工作。
最后,不可忽略保证传动系统的稳定和安全的关键因素,包括连接部分、动力系统、链条跑偏及安全制动等,这些都是关键性因素,必须重视并确保。
总之,包装印刷造纸机传动系统方案设计需要在深入了解和掌握所需求的结构及性能基础上,充分考虑各种因素,并选用合理的材料、构造、部件等,以保证传动系统的高效、安全、稳定和可靠性。
这些都是有助于提高制造效率,降低成本,并提高了工程质量和客户满意度的重要因素。
(包装印刷造纸)卧式印刷机课程设计(三)轴系设计(1)轴的设计计算(2)轴强度校核计算(3)轴承寿命计算(4)键联接校核四、设计感想五、附录六、参考文献一、设计题目卧式印刷机卧式印刷机用于铅活版、铜锌版、简单套色等印刷项目,曾普遍用于小型印刷厂。
(1)工作原理:其工作原理是复印原理,主要工序为:输纸、涂墨、压印、收纸等,如图1-1所示。
印版装在活动版台上,纸张由纸筒携带,由收纸辊拉出,并通过压印滚筒在印版上作纯滚动和施加的压力来完成印刷作业,滚筒与收纸辊间歇转动。
在压印咬合之前,涂墨胶辊与版台接触把墨涂到印版上,在涂墨过程完成后,涂墨胶辊抬起,并与排墨钢棍接触进行吸墨过程。
压印从纸张的咬口开始到纸张的末尾渐次进行。
压印过程持续整个工作行程的一段时间,印张在压印过程的每一瞬间只有一个狭长的条形面积与印版接触。
压印过程中滚筒与版台之间无相对滑动,且收纸辊;版台在压印区内低速压印且速度波动较小。
在压印完成后,滚筒和收纸辊一并抬起,到达一定的高度时,已经压印完成的纸张将会被安装在一定高度上的裁纸刀裁断。
在压印好的纸张被裁断之后,落在翻纸杆上,翻纸杆将会翻转一百八十度将纸翻压在托纸台上。
如图1-2,电动机D经减速系统J减速后,动力分别由传动机构Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ输出。
传动系统Ⅰ驱动滚筒与收纸辊以纸筒为圆心做摆动,Ⅱ驱动版台作往复直线运动,Ⅲ驱动翻纸机构作翻纸运动,Ⅳ驱动钢滚单向转动完成排墨,Ⅴ驱动摆动(上摆,胶滚与钢滚接触吸收油墨;下摆,胶滚与版台接触完成涂墨)。
(2)原始数据滚筒直径约230mm,版台行程=730mm,压印段长度=440mm;翻纸转角=180°(或取纸转角=42°);排墨转角=45°;BC杆摆角=38°;版台重量=1500N;压印段工作阻力=0.5kN;版台行程速比系数=1.05;机器运转速度不均匀系数许用值=0.03;主传动机构许用压力角=40°,辅传动机构许用压力角=70°;印刷机生产率2000张/小时;电动机转速=940r/min;电动机功率储备系数=1.2。

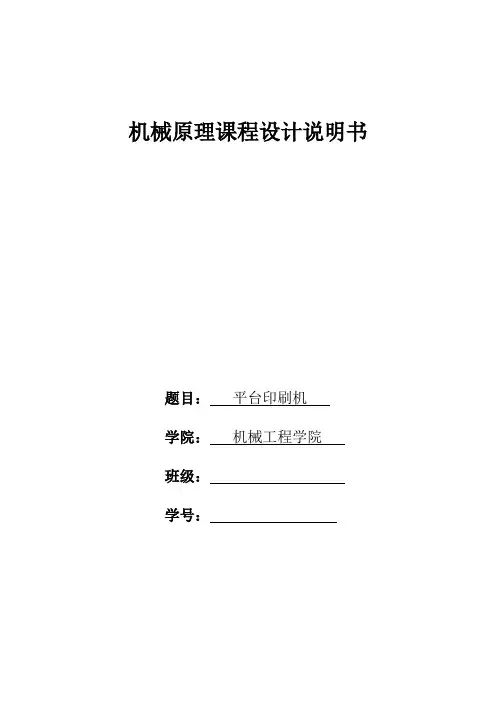

机械原理课程设计说明书题目:平台印刷机学院:机械工程学院班级:学号:设计者指导教师2011 年 7 月 12 日一、机械原理课程设计简介机械原理是一门以机器和机构为研究对象的学科。
机械原理课程设计是使学生较全面的、系统巩固和加深机械原理课程的基本原理和方法的重要环节,是培养学生“初步具有确定机械运动方案,分析和设计机械的能力”及“开发创新能力”的一种手段。
我们将从机构的运动学以及机器的动力学入手,研究机构运动的确定性和可能性,并进一步讨论的组成原理,从几何的观点来研究机构各点的轨迹、位移、速度和加速度的求法,以及按已知条件来设计新的机构的方法。
机械原理课程设计所研究的问题又可归纳为二类:(1)、根据已有的机构和主要参数来分析该机构和所组成机构的各种特性,即结构分析,运动分析。
(2)、根据预期的各种特性来确定新的机构的形式,结构和参数,即机构的设计问题,如机构的运动设计,机构的平衡设计以及速度的调节。
计算机可以在课程设计中起着重要作用,运用AutoCAD作图、matlab作建模并仿真。
二、课程设计的任务机械原理课程设计的任务是对机器的主体机构进行运动分析、动态静力分析,求出所有的运动副反力及平衡力矩。
要求学生根据设计任务,绘制必要的图纸(或编制计算程序),编写设计计算说明书。
要达到课程设计的目的,必须配以课程设计的具体任务:按照选定的机械总功能要求,分解成分功能,进行机构的选型与组合;设计该机械系统的几种运动方案,对各运动方案进行对比和选择;对选定方案中的机构——连杆机构、凸轮机构、齿轮机构,其他常用机构,组合机构等进行运动分析与参数设计;通过计算机编程,将机构运动循环图在计算机屏幕上动态地显示出来,并给出相应的运动参数值。
三、平台印刷机的设计过程3.1、平台印刷机的工作原理3.1.1、工作原理及工艺动作过程的分析通过几天的讨论并在仔细分析了任务书之后发现,即使是低速型的印刷机印一张纸的时间也仅仅是1.8-1.875秒,这需要一个极其高级精密的送纸、着墨、收纸机构的支持,并且这两个过程都是很短暂的,在此暂且不谈,本题目主要考虑版台的传动机构Ⅰ及滚筒的传动机构Ⅱ(如图下所示)。
平台印刷机主传动系统一.平台印刷机的功能及设计要求[1]1.1机器的功能要求及工作原理(1)总功能要求实现将往复直线运动的铅版上凸出的痕迹借助于油墨压引导作圆周运动的滚筒表面的纸上,从而实现在平台上的印刷功能,与其一并存在的机构还有送纸机构与切纸机构,主传动系统为版台往复运动与滚筒的圆周运动。
(2)工作原理及工艺动作分解平台印刷机的工作原理及工艺动作分解如图1-1所示。
机器由一台电动机驱动。
运动有点动机经过减速装置i后分成两路,一路经传动机构1带动版台作往复直线移动,另一路经传动机构2带动滚筒作回转运动。
当版台与滚筒接触时,在纸张上压出字迹或图形。
图1-1 机构运动简图1.2机器的原始数据及设计要求(1)选择合适的机构方案实现平台印刷机的主运动:版台作往复直线运动,滚筒作连续或间歇运动。
(2)为了保证印刷质量,要求在压印过程中,滚筒于版台之间无相对滑动,即在压印区段,滚筒表面点的线速度与版台移动速度相等。
(3)为了保证整个印刷幅面上的印痕浓淡一致,要求版台在压印区内的速度变化限制在一定的范围内(应尽可能小)。
(4)设计参数为:印刷生产率2000张/h,版台行程长度730mm,压印区段长度440mm,滚筒直径232mm,电动机功率1.5kw,转速为940r/min。
(5)要求机构传动性能良好,结构紧凑,制造方便。
二.机构运动循环图的确定[2][3]根据工艺动作顺序和协调要求拟定机构的运动循环图。
对于平台印刷机的主传动系统,主要是版台的往复直线运动与滚筒的间歇圆周运动,其中为了将版台与滚筒分开,还有一个分离装置,因此运动循环图为次三个机构的运动先后顺序与协调配合。
如图1-1所示,以版台在最左边为起点,来回往复为一个周期,分为360度为横坐标,各构件的位移为纵坐标,绘制出机构的运动循环图。
图2-1。
图2-1 机构运动循环图上图为平台印刷机主传动系统的运动循环图,此图中版台作往复直线运动,印刷时速度较慢,且具有急回特性,滚筒在版台推程时转动,回程时停止转动,分离机构在版台推程结束时开始运动,三种机构相互协调完成整个主传动系统的工作三.课程设计的方案及方案的选择3.1平台印刷机版台运动机构方案设计平台印刷机的版台运动机构是作往复的直线运动。

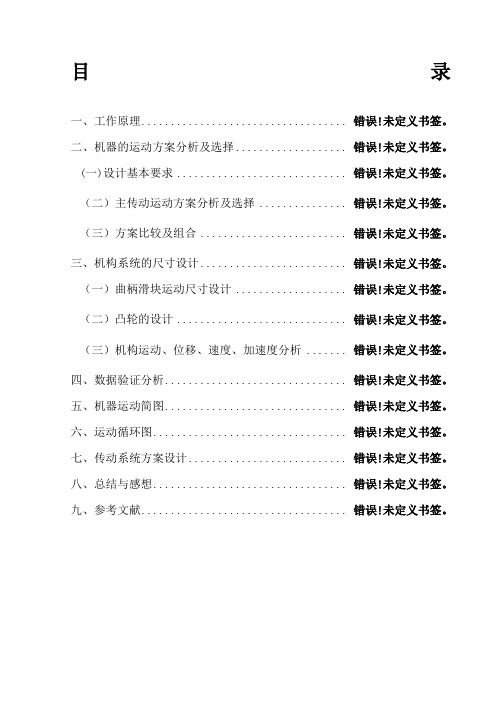

目录一、工作原理................................... 错误!未定义书签。
二、机器的运动方案分析及选择................... 错误!未定义书签。
(一)设计基本要求............................. 错误!未定义书签。
(二)主传动运动方案分析及选择 ............... 错误!未定义书签。
(三)方案比较及组合......................... 错误!未定义书签。
三、机构系统的尺寸设计......................... 错误!未定义书签。
(一)曲柄滑块运动尺寸设计 ................... 错误!未定义书签。
(二)凸轮的设计............................. 错误!未定义书签。
(三)机构运动、位移、速度、加速度分析 ....... 错误!未定义书签。
四、数据验证分析............................... 错误!未定义书签。
五、机器运动简图............................... 错误!未定义书签。
六、运动循环图................................. 错误!未定义书签。
七、传动系统方案设计........................... 错误!未定义书签。
八、总结与感想................................. 错误!未定义书签。
九、参考文献................................... 错误!未定义书签。
一、工作原理平台印刷机的工作原理是复印原理,即将铅板上凸出的痕迹借助于油墨压印到纸张上。
平台印刷机一般由输纸、着墨(即将油墨均匀涂抹在嵌于版台上的铅板上)、压印、收纸等四部分组成。
如图6-9所示,平台印刷机的压印动作是在卷有纸张的卷筒与嵌有铅板的版台之间进行的。
目录
一、工作原理 (2)
二、机器的运动方案分析及选择 (2)
(一)设计基本要求 (2)
(二)主传动运动方案分析及选择 (3)
(三)方案比较及组合 (5)
三、机构系统的尺寸设计 (5)
(一)曲柄滑块运动尺寸设计 (6)
(二)凸轮的设计 (6)
(三)机构运动、位移、速度、加速度分析 (7)
四、数据验证分析 (14)
五、机器运动简图 (16)
六、运动循环图 (17)
七、传动系统方案设计 (17)
八、总结与感想 (18)
九、参考文献 (19)
一、工作原理
平台印刷机的工作原理是复印原理,即将铅板上凸出的痕迹借助于油墨压印到纸张上。
平台印刷机一般由输纸、着墨(即将油墨均匀涂抹在嵌于版台上的铅板上)、压印、收纸等四部分组成。
如图6-9所示,平台印刷机的压印动作是在卷有纸张的卷筒与嵌有铅板的版台之间进行的。
整部机器中各机构的运动均由同一电动机驱动。
运动由电动机经过减速装置i后分成两路,一路经传动机构Ⅰ带动版台作往复直移运动,另一路经传动机构Ⅱ带动滚筒作回转运动。
当版台与滚筒接触时,在纸张上压印出字迹或图形。
版台工作行程中有三个区段。
在第一区段中,送纸、着墨机构相继完成输纸、着墨作业;在第二区段中,滚筒和版台完成压印动作;在第三区段中,收纸机构进行收纸作业。
二、机器的运动方案分析及选择
(一)设计基本要求
(1)要求构思合适的机构方案实现平台印刷机的主运动:版台作往复直移运动,滚筒作连续间歇转动
(2)为了保证印刷质量,要求在压印过程中,滚筒与版台之间无相对滑动,即在压印区段,滚筒表面点的线速度与版台移动速度相等。
(3)为保证整个幅面上的印痕浓淡一致,要求版台在压印区内的速度变化限制在一定的范围内(应尽可能小);
(4)不同类型的平台印刷机的要求实现的生产率(即每小时印刷张数),版台往复运动的行程长度及其他设计参数
(二)主传动运动方案分析及选择
根据前述设计要求,版台应作往复移动,行程较大,且尽可能使工作行程中有一段匀速运动(压印区段),并有急回特性;滚筒作间歇(滚停式)或连续(有匀速段)转动。
这些运动要求不一定都能得到满足。
但一定要保证版台和滚筒在压印段内保持纯滚动关系,即滚筒表面点的线速度和版台速度相等,这可在运动链中加入运动补偿机构,使两者运动达到良好的配合。
由此出发构思方案。
1、版台传动机构方案
方案一:六杆机构。
图3-9所示六杆机构的结构比较简单,加工制造比较容易;作住复移动的构件5(即版台)的速度是变化的,有急回特性。
有扩大行程的作用;但由于构件数较多,故机构刚性差,不宜用于高速;此外,此机构的分析计算比较复杂。
图 3-9 图 3-10
方案二:曲柄滑块机构与齿轮齿条机构的组合。
图3-10所示机构由偏置曲柄滑块机构与齿轮齿条机构串联组合而成。
其中下齿条为固定齿条,上齿条与版台固连在一起。
此组合机构最重要的特点是版台行程比铰链中心点C的行程大一些。
此外,由于齿轮中心C(相当于滑块的铰链中心)的轨迹对于点A偏置。
所以上齿条的往复运动有急回运动。
方案三:双曲柄机构、曲柄滑块机构与齿轮齿条机构的串联组合图3-11所示组合机构的下齿条也是可移动的齿条。
故可由下齿条输入另一运动,以得到所需的合成运动;当不考虑下齿条的移动时,上齿条(即版台)运动的行程也是转动副中心点
C的行程的2倍。
这里用两个连杆机构串联主要是考虑到用曲柄滑块机构满足版台的行程要求,而用双曲柄机构满足版台在压印区中近似匀速的要求和回程时的急回特性要求。
图 3-11 图 3-12
方案四:齿轮可作轴向移动的齿轮齿条机构。
图3-12所示齿轮齿条机构的上、下齿条均为可移动的齿条.且都与版台固接在一起。
当采用凸轮机构(图中未示出)拨动齿轮沿其轴向滑动时,可使齿轮时而和上齿条啮合.时而和下齿条啮合,从而实现版台的往复移动。
若齿轮作匀速转动,则版台作匀速往复移动。
这将有利于提高印刷质量,使整个印刷幅面的印痕浓淡一致。
但由于齿轮的拨动机构较复杂,故只在印刷幅面较大(如2
),对印痕浓淡均匀性要求较高时采用。
2
2m
2、滚筒传动机构方案
图 3-13 图 3-14
方案一:齿轮齿条机构(转停式滚筒的传动机构)。
图3-13所示的滚筒是由版台上的齿条带动滚筒上的齿轮转动的,因而可保证滚筒表面点的线速度和版台速度在压印区段完全等的要求.
此种机构的特点是结构简单,易于保证速度同步的要求。
但当版台空回时,滚筒应停止转动,因而应设置滚筒与版台运动的脱离装置(如滚筒与齿轮间装单向离合器等单向运动装置)及滚筒的定位装置(如图3-14)。
由于滚筒时转时停,惯性力矩校大,不宜用于高速。
方案二:齿轮机构。
图3-15所示的滚筒是由电动机通过带传动及齿轮减速后,由齿轮机构直接带动的。
因而其运动速度是常量。
当与其配合的版台由非匀速机构(如前述版台传动机构方案1、2、3带动时,很难满足速度同步的要求,因而此种机构方案一般只和版台传动机构方案4(图3-12)配合使用。
图 3-15 图 3-16
方案三:双曲柄机构。
图3-16所示为双曲柄机构与齿轮机构串联组成的滚筒传动机构。
此传动机构为非匀速运动机构,但当设计合适时,可使滚筒在压印区段的转速变化平缓,这样既可保证印刷质量,又可减小滚筒直径。
因为这种机构的滚筒作连续转动,所以其动态性能比转停式性能简好。
值得指出的是:(1)印刷机主传动机构方案Ⅰ、Ⅱ中应加设滚筒与版台的运动脱离机构及滚筒定位机构;(2)在按主传动机构方案IV设计时,为了保证滚筒表面点的线速度与版台往复运动速度在压印区段完全一致,一般应加设运动补偿机构。
如图3-17所示凸轮补偿机构。
其它设计方案可由学生自行构思。
图 3-17
(三)方案比较及组合
各版台传动机构和滚筒传动机构的优缺点在阐述方案时已详细说明,这不再重复,综合比较我们选用版台传动机构选方案二,滚筒传动机构选方案一的组合。
三、机构系统的尺寸设计
(一)曲柄滑块运动尺寸设计
符号说明:e 曲柄滑块机构偏距,l 为连杆长度,r 为曲柄长度,θ为极位角,
由版台的行程730H =得曲柄滑块机构的行程为730/2=365, 查资料知l r 值在2.8到4之间,e r
值在0.3到0.4之间我们取 4,0.4l e r r
==, 结合数学解三角形知识能得: 178,712,71.2,7r l e θ====︒
由此得行程系数:
180 1.08180K θθ
+==-
(二)凸轮的设计
因曲柄与凸轮为同一输入轴,转速相同,当版台移动的距离为440mm 。
即印刷过程结束。
要求滚筒被抬起,当曲柄转过113度时完成印刷过程。
所以设基圆半径为20mm ,推杆行进20mm
凸轮运动规律如下:
运动角 运动规律
0º-74º 等速上升20mm
74º-187º 推杆远休止
187º-261º等速返回20mm
261º-360º推杆近休止
我们参照机械原理教材中第九章第三节中摆动滚子推杆盘形凸轮机构用解析法作出了凸轮的轮廓,如下:
(三)机构运动、位移、速度、加速度分析
(1)示意图
(2)运动分析图
曲柄由0°转到360° 0°-59°。
