设计平台印刷机的版台的传动机构Ⅰ及滚筒的传动机构Ⅱ.

设计题目：平台印刷机主传动机构运动简图设计学院：专业：班级：设计者：学号：指导教师：2010年7月7日一、设计题目：平台印刷机的主传动机构的运动简图的设计设计条件：平台印刷机的工作过程有输纸、着墨、压印和收纸四部分组成，主运动是压印卷有空白纸张的滚筒与嵌有铅字的版台之间纯滚动来完成。

设计的条件是版台的移动速度严格等于滚筒表面的圆周速度，再次为了提高生产的效率，要求版台的运动有急回运动特性。

二、机械运动方案的确定与论证由电动机到版台之间的运动是将转动转化成平面的运动。

这种转换运动的方法有很多种，常见的方法有摩擦传动、齿轮齿条传动、螺旋机构传动、凸轮机构传动、曲柄滑块机构以及组合机构等。

此设计课题的要求为了提高生产效率要求版台的运动具有急回特性，因此我们要在凸轮传动机构、曲柄滑块机构以及组合机构中选取最佳方案。

由此分析我们可以采取可以实现较好机械运动条件的组合运动的方案。

在组合运动机构之中，采用曲柄滑块机构和双曲柄机构以及凸轮机构等进行组合。

在传动链的终端要求滚筒和版台的瞬时速度必须相等，这样才不会出现字迹模糊。

当主传动机构不能满足上述条件的时候我们还需要设计补偿机构来调节。

补偿机构可以采用凸轮传动机构来实现，凸轮传动机构具有传递精度高的优点。

可以实现对机构误差的微细调节。

传动机构Ⅰ的参考方案可由双曲柄机构 AABB和曲柄滑块机构BCD串联组成，将曲柄AA的转动转变为D点往复运动。

当齿条固定不动的时候，中心为D 的行星齿轮将带动齿条移动，并且将齿条固定在印刷版台的下部，以期实现齿条与版台的联动。

下部的齿条与有凸轮组成的补偿机构相连实现补偿。

其中凸轮与从动曲柄BB为同一构件，主动曲柄AA的转动与滚筒的转动同步。

当上部与版台固结的齿条的工作移动速度偏离要求的时候，可以通过凸轮的轮廓曲线进行调节，控制下部齿条补偿移动来补偿误差。

另一个传动机构Ⅰ设计为双曲柄机构，可以用于带动滚筒的转动。

各个杆的尺寸已知。

两个传动机构通过一对齿轮传动建立其运动关系。

实验一基于机构组成原理的拼接设计一、实验目的1、加深学生对机构组成原理的认识，进一步了解机构组成及其运动特性；2、培养学生的工程实践动手能力；3、培养学生创新意识及综合设计的能力。

二、设备和工具1、创新组合模型一套：1）五种平而低副II级组，四种平而低副II级组，各杆长可在80-340mm内无级调整，其他各种常见的杆纟fl可根据需要自由装配；2）两种单构件髙副杆组3）八种轮丿郭的凸轮构件，其从动件可实现八种运动规律：i ）等加速等减速运动规律上升200mm,余眩规律冋程，推程运动角180°,远休止角30° , 近休止角30°,冋程运动角120。

,凸轮标号为1；ii）等加速等减速运动规律上升20mm,余弦规律冋程，推程运动角180°,远休止角30° , 冋程运动角150°,凸轮标号为2；iii）等加速等减速运动规律上升20mm,余弦规律冋程，推程运动角180°,冋程运动角150° , 近休止角30°,凸轮标号为3；iv）等加速等减速运动规律上升20mm,余弦规律冋程，推程运动角180°,冋程运动角180° , 凸轮标号为4；v）等加速等减速运动规律上升35mm,余弦规律冋程，推程运动角180°,远休止角30° , 近休止角30°,冋程运动角120。

,凸轮标号为5；vi）等加速等减速运动规律上升35mm,余弦规律冋程，推程运动角180°,远休止角30° , 冋程运动角150°,凸轮标号为6；吋）等加速等减速运动规律上升35mm,余弦规律冋程，推程运动角180°,冋程运动角150° , 近休止角30°,凸轮标号为7；诚）等加速等减速运动规律上升35mm,余弦规律冋程，推程运动角180°,冋程运动角180° , 凸轮标号为8；4）模数相筹齿数不同的7种直齿圆柱齿轮，其齿数分别为17, 25, 34, 43, 51, 59, 68,可提供21种传动比：与齿轮模数相等的齿条一个。

机械原理课程设计说明书题目：平台印刷机学院：机电工程学院班级：11001602学号：1100160223指导老师：杨运泽日期：2013年12月21日1、机械原理课程设计简介机械原理是一门以机器和机构为研究对象的学科。

机械原理课程设计 是将课堂上的知识转化为实践，将所学得机械基础理论运用于一个简单的 机械系统中，通过机械传动方案的总体设计、机构分析和综合，进一步巩 固掌握课堂教学知识，并结合实际得到工程设计方面的初步训练， 培养学 生综合运用技术资料，提高绘图、运算的能力。

同时也提升学生的创新能 力和动手能力。

机械原理课程设计主要研究的问题是机构的参数和机构的各种特性， 即机构分析和运动分析。

然后根据机构的参数和特性来设计机构，包括机 构的运动设计、机构的平衡设计以及速度的调节。

计算机在课程设计中起到非常重要的作用，可以运用 作图、Soliworks 软件仿真等。

机械原理课程设计的任务是平台印刷机主传动机构设计。

的时间内，根据的要求，确定工作原理和绘图系统功能图， 明书。

根据课程设计的任务，对工作原理及工艺动作进行分解,由印刷机的工作原理图可知，机器由一台电动机驱动，运动由电动机经 过减速AutoCAD 软件要求在一周 并编写设计说其分解图如下:装置后分成两路，一路经过传动机构I带动版台做往复直线运动，另一路经过传动机构II带动滚筒做回转运动。

当版台与滚筒接触时，在纸张上压印字迹和图形。

3平台印刷机的设计过程3.1、平台印刷机的原始数据及设计要求(1)、要求构思合适的机构方案实现平台印刷机的主运动：版台作往复运动，滚筒做连续或间歇运动。

(2)、为了保证印刷质量，要求在印刷过程中，滚筒和版台之间无相对滑动，即在压印区段，滚筒表面的线速度和版台的移动速度相等。

(3)、为了保证整个印刷幅面上的印痕浓淡一致，要求版台在压印区内的速度变化限制在一定的范围内(应尽可能小)。

(4)、设计参数：印刷生产率2000张/小时，版台行程长度730mm压印区段长度440mm滚筒直径232mm电动机功率1.5KW 转速940r/min。

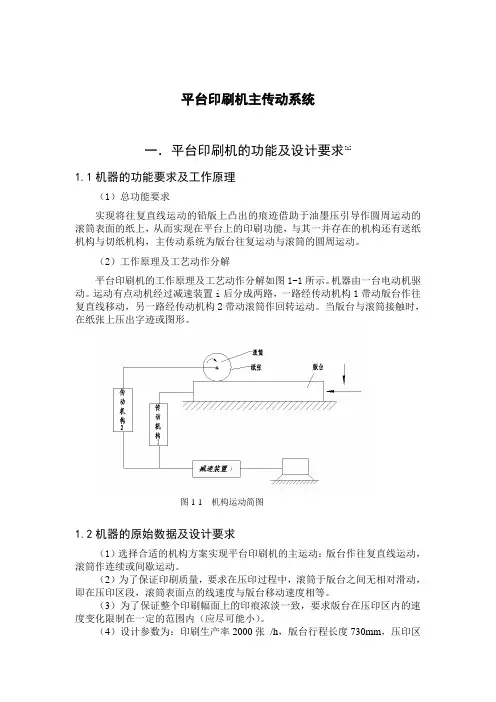

平台印刷机主传动系统一．平台印刷机的功能及设计要求[1]1.1机器的功能要求及工作原理（1）总功能要求实现将往复直线运动的铅版上凸出的痕迹借助于油墨压引导作圆周运动的滚筒表面的纸上，从而实现在平台上的印刷功能，与其一并存在的机构还有送纸机构与切纸机构，主传动系统为版台往复运动与滚筒的圆周运动。

（2）工作原理及工艺动作分解平台印刷机的工作原理及工艺动作分解如图1-1所示。

机器由一台电动机驱动。

运动有点动机经过减速装置i后分成两路，一路经传动机构1带动版台作往复直线移动，另一路经传动机构2带动滚筒作回转运动。

当版台与滚筒接触时，在纸张上压出字迹或图形。

图1-1 机构运动简图1.2机器的原始数据及设计要求（1）选择合适的机构方案实现平台印刷机的主运动：版台作往复直线运动，滚筒作连续或间歇运动。

（2）为了保证印刷质量，要求在压印过程中，滚筒于版台之间无相对滑动，即在压印区段，滚筒表面点的线速度与版台移动速度相等。

（3）为了保证整个印刷幅面上的印痕浓淡一致，要求版台在压印区内的速度变化限制在一定的范围内（应尽可能小）。

（4）设计参数为：印刷生产率2000张/h，版台行程长度730mm，压印区段长度440mm，滚筒直径232mm，电动机功率1.5kw，转速为940r/min。

（5）要求机构传动性能良好，结构紧凑，制造方便。

二．机构运动循环图的确定[2][3]根据工艺动作顺序和协调要求拟定机构的运动循环图。

对于平台印刷机的主传动系统，主要是版台的往复直线运动与滚筒的间歇圆周运动，其中为了将版台与滚筒分开，还有一个分离装置，因此运动循环图为次三个机构的运动先后顺序与协调配合。

如图1-1所示，以版台在最左边为起点，来回往复为一个周期，分为360度为横坐标，各构件的位移为纵坐标，绘制出机构的运动循环图。

图2-1。

图2-1 机构运动循环图上图为平台印刷机主传动系统的运动循环图，此图中版台作往复直线运动，印刷时速度较慢，且具有急回特性，滚筒在版台推程时转动，回程时停止转动，分离机构在版台推程结束时开始运动，三种机构相互协调完成整个主传动系统的工作三．课程设计的方案及方案的选择3.1平台印刷机版台运动机构方案设计平台印刷机的版台运动机构是作往复的直线运动。

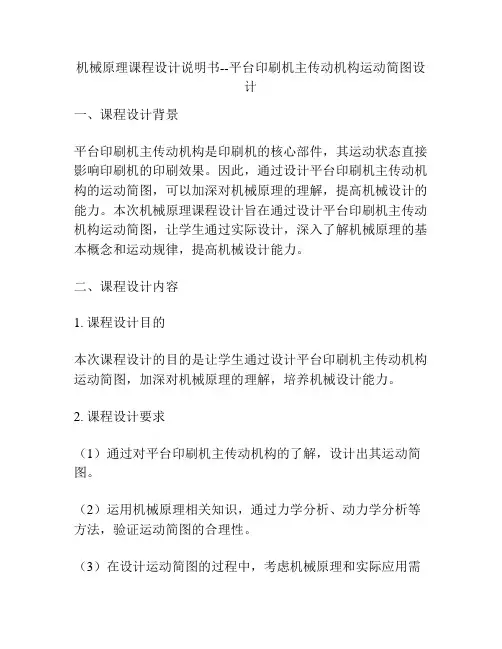

机械原理课程设计说明书--平台印刷机主传动机构运动简图设计一、课程设计背景平台印刷机主传动机构是印刷机的核心部件，其运动状态直接影响印刷机的印刷效果。

因此，通过设计平台印刷机主传动机构的运动简图，可以加深对机械原理的理解，提高机械设计的能力。

本次机械原理课程设计旨在通过设计平台印刷机主传动机构运动简图，让学生通过实际设计，深入了解机械原理的基本概念和运动规律，提高机械设计能力。

二、课程设计内容1. 课程设计目的本次课程设计的目的是让学生通过设计平台印刷机主传动机构运动简图，加深对机械原理的理解，培养机械设计能力。

2. 课程设计要求（1）通过对平台印刷机主传动机构的了解，设计出其运动简图。

（2）运用机械原理相关知识，通过力学分析、动力学分析等方法，验证运动简图的合理性。

（3）在设计运动简图的过程中，考虑机械原理和实际应用需求，使其具有一定的实用性。

3. 课程设计步骤（1）了解平台印刷机主传动机构的构成和原理。

（2）确定运动简图的设计要求，包括速度比、传动比、机构类型等。

（3）根据运动简图的要求，设计出相应的机构结构。

（4）运用机械原理相关知识，通过力学分析、动力学分析等方法，验证运动简图的合理性。

（5）以运动简图为基础，设计出相应的零部件，确定材料和加工工艺。

（6）制作实物模型进行实验验证，对运动简图进行改进和完善。

三、课程设计评估课程设计将采用综合评估的方式进行评分。

评估标准主要包括设计思路、设计方案、实验结果和综合实践等方面。

四、课程设计总结通过本次机械原理课程设计，学生深入了解了机械原理的基本概念和运动规律，提高了机械设计能力和实践能力。

同时，设计中还考虑了实际应用需求，使设计具有一定的实用性。

机械课程设计平台印刷机一、教学目标本章节的教学目标旨在让学生掌握平台印刷机的基本原理、结构和操作方法，培养学生对机械课程的兴趣和热情，提高学生的动手能力和创新能力。

1.了解平台印刷机的历史和发展趋势。

2.掌握平台印刷机的主要组成部分及其功能。

3.理解平台印刷机的工作原理和操作流程。

4.能够正确拆卸和组装平台印刷机。

5.能够调整平台印刷机的各项参数。

6.能够操作平台印刷机进行印刷实验。

情感态度价值观目标：1.培养学生对机械工程的热爱和敬业精神。

2.培养学生团队合作意识和解决问题的能力。

二、教学内容本章节的教学内容主要包括平台印刷机的历史和发展趋势、主要组成部分及其功能、工作原理和操作方法。

1.平台印刷机的历史和发展趋势。

2.平台印刷机的主要组成部分及其功能。

3.平台印刷机的工作原理和操作方法。

4.平台印刷机的操作实验。

三、教学方法为了提高教学效果，本章节将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法。

1.讲授法：通过讲解平台印刷机的基本原理、结构和操作方法，使学生掌握相关知识。

2.讨论法：学生就平台印刷机的某个问题进行讨论，培养学生的思考和表达能力。

3.案例分析法：分析平台印刷机的实际应用案例，使学生更好地理解知识。

4.实验法：安排学生动手操作平台印刷机，提高学生的实践能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：平台印刷机相关教材，为学生提供理论基础。

2.参考书：提供相关领域的参考书籍，拓展学生的知识视野。

3.多媒体资料：制作课件、视频等多媒体资料，直观展示平台印刷机的工作原理和操作方法。

4.实验设备：准备平台印刷机实验设备，让学生亲自动手操作，提高实践能力。

五、教学评估本章节的教学评估将采用多种方式，以全面、客观地评价学生的学习成果。

1.平时表现：通过观察学生在课堂上的参与度、提问回答等情况，评估学生的学习态度和积极性。

2.作业：布置相关的作业，评估学生的理解和掌握程度。

平面印刷机机构设计一、引言平面印刷机是一种常见的印刷设备，广泛应用于包装、出版、广告等行业。

机构设计是平面印刷机的重要组成部分，直接影响到机器的性能和使用效果。

本文将从平面印刷机机构设计的角度出发，对其进行全面详细的探讨。

二、平面印刷机的基本结构平面印刷机主要由进纸部分、印刷部分和出纸部分三个部分组成。

1. 进纸部分进纸部分主要包括进料轮、压纸轮和导向装置等组成。

进料轮通过电动驱动，将纸张送入压纸轮之间，并通过导向装置使其准确地到达印刷位置。

2. 印刷部分印刷部分主要由版材、滚筒和墨盘装置等组成。

版材上涂有油墨，在滚筒上反复滚动后，油墨会被转移到纸张上，完成打印过程。

3. 出纸部分出纸部分主要由收料轮和导向装置等组成。

收料轮通过电动驱动，将已经打印完成的纸张送离打印机，通过导向装置将其整齐地堆放在一起。

三、平面印刷机机构设计的要求平面印刷机的机构设计需要满足以下要求：1. 稳定性平面印刷机需要在高速运转时保持稳定，不产生晃动和震动。

因此，设计时需要考虑到各部件之间的配合精度和结构强度等因素。

2. 精度平面印刷机需要保证打印的精度，尤其是对于高清晰度的图像或文字来说更为重要。

因此，设计时需要考虑到各部件之间的配合精度和运动轨迹等因素。

3. 可靠性平面印刷机需要保证长时间稳定运行，不出现故障。

因此，设计时需要考虑到各部件之间的耐久性、可维修性和易损件的更换等因素。

4. 人性化平面印刷机需要方便操作和维护。

因此，设计时需要考虑到各部件之间的布局、操作方式和易损件的更换等因素。

四、平面印刷机机构设计的关键技术1. 运动控制技术运动控制技术是平面印刷机机构设计的关键技术之一。

通过对进纸、印刷和出纸等部分的运动轨迹进行控制，可以实现高精度的打印过程。

2. 传动技术传动技术是平面印刷机机构设计的关键技术之一。

通过选用合适的传动装置，可以实现各部件之间的精准配合和高效运转。

3. 结构强度设计技术结构强度设计技术是平面印刷机机构设计的关键技术之一。

平台印刷机课程设计一、课程目标知识目标：1. 学生能够理解平台印刷机的基本结构及其工作原理，掌握相关术语和概念。

2. 学生能够描述平台印刷机在工业生产中的应用，了解其在我国印刷行业的发展历程。

3. 学生掌握平台印刷机操作的基本步骤，了解印刷过程中常见的质量问题及解决办法。

技能目标：1. 学生能够独立完成平台印刷机的操作，包括安装印版、调节压力、控制印刷速度等。

2. 学生具备分析和解决印刷过程中出现问题的能力，能够对印刷质量进行评估和优化。

3. 学生能够运用所学知识，设计简单的印刷品并进行印刷。

情感态度价值观目标：1. 培养学生对印刷工艺的兴趣，激发他们探索印刷技术的热情。

2. 增强学生的团队合作意识，培养他们在印刷操作过程中相互协作、共同解决问题的能力。

3. 提高学生的环保意识，让他们认识到印刷行业在可持续发展中的责任和使命。

课程性质：本课程为实践性较强的学科，注重理论联系实际，培养学生的动手操作能力和解决实际问题的能力。

学生特点：五年级学生具有一定的认知能力和动手能力，对新鲜事物充满好奇心，但注意力集中时间较短，需要通过有趣的实践活动来激发学习兴趣。

教学要求：结合学生特点，采用启发式教学，引导学生主动参与实践，注重培养学生的操作技能和问题解决能力。

在教学过程中，注重理论与实践相结合，确保学生能够将所学知识应用于实际操作中。

通过课程目标的分解，使教学设计和评估具有针对性和可操作性。

二、教学内容1. 平台印刷机的基本结构：介绍印刷机的各组成部分，包括机身、印刷台、印版、墨辊、压辊等，并讲解各部分的功能和作用。

2. 工作原理与印刷过程：讲解平台印刷机的工作原理，包括印刷过程中的给墨、印刷、干燥等环节，使学生了解印刷的基本流程。

3. 印刷操作步骤：详细讲解从安装印版、调整压力、控制印刷速度到完成印刷的各个步骤，指导学生掌握正确的操作方法。

4. 印刷质量问题及解决方法：分析常见的印刷质量问题，如墨迹、蹭脏、套印不准等，并介绍相应的解决方法。

平台印刷机设计归纳总结在印刷行业中，平台印刷机作为一种常见的印刷设备，被广泛应用于各种印刷工艺。

平台印刷机的设计对于打印效果和生产效率起着至关重要的作用。

本文将对平台印刷机的相关设计进行归纳总结。

一、平台结构设计平台印刷机的平台结构设计是整个设备的基础，它决定了印刷品的稳定性和印刷精度。

在设计平台结构时，需要考虑以下因素：1. 材料选择：平台需具备足够的刚性和稳定性，通常采用铸铁、铝合金等材料制作，能够承受印刷过程中的压力和振动。

2. 结构设计：平台结构应具备坚固稳定的特点，避免因机械振动等原因造成印刷品位置偏移或印刷图案模糊的问题。

3. 精度控制：平台结构的设计需要考虑到对印刷精度的要求，通过合理的加固和轨道设计，实现尽可能高的印刷位置精度和重复定位精度。

二、传动系统设计平台印刷机的传动系统设计是印刷机运转的关键。

在设计传动系统时，需要考虑以下因素：1. 传动方式选择：根据印刷机的规模和印刷速度要求，可选择机械传动、液压传动或电子传动。

2. 动力来源：对于大型平台印刷机，通常采用电机作为动力来源，而小型印刷机则可选择气压或液压作为动力。

3. 传动元件：合理选择传动元件，如链条、皮带等，以确保平台的平稳运转和传动效率。

三、印版固定设计印版固定设计是平台印刷机中的重要环节，直接影响到印刷品的质量和稳定性。

在设计印版固定方式时，需考虑以下因素：1. 固定方式选择：可采用传统的螺栓或快速固定装置，如夹紧装置、吸盘装置等，确保印版牢固固定，不会产生位移或松动。

2. 高度调节：考虑到印版的厚度差异，设计时应考虑到印版的高度调节装置，以便根据不同的印刷要求进行相应的调整。

四、印刷机底座设计平台印刷机的底座设计不仅对设备的稳定性有影响，还关系到印刷机的布局和操作方便性。

在设计底座时，应充分考虑以下因素：1. 设备稳定性：底座材料的选择和结构设计决定了印刷机的整体稳定性，要能够承受印刷过程中的振动和冲击。

2. 布局合理性：底座设计应考虑到各个部分的布局，如印刷部件、操作面板等，以提高操作的便利性和工作效率。

包装印刷造纸机传动系统设计方案
随着时代的进步，包装印刷造纸机的应用越来越广泛。

为了保证包装印刷造纸机的稳定性和效率，关键的传动系统方案设计至关重要。

首先，在进行包装印刷造纸机传动系统方案设计前，需对造纸机的结构及性能需求有深入的了解和掌握。

传动系统是制造纸机中不可或缺的组成部分，传动系统的设计方案不仅需要考虑到造纸机的性能需求，还需要考虑到工艺、结构和制造难度等。

其次，在传动系统设计时，需特别考虑减小传动系统中的摩擦损失，减少能量的损失和传动系统所承受的负荷及变化。

因此，在该设计方案中，需要针对性选择使用润滑油及先进的摩擦材料等，以保证传动系统的高效、平稳和安全。

另外，在该设计方案中，还需合理地选择传动系统中所涉及的各个部位，例如齿轮、链轮、机翼及减速器等组件，以保证传动系统的稳定和最优化。

同时，要充分考虑到传动系统的复杂程度、成本和维护难度等因素，以便未来能够更加方便地进行维护和更新等工作。

最后，不可忽略保证传动系统的稳定和安全的关键因素，包括连接部分、动力系统、链条跑偏及安全制动等，这些都是关键性因素，必须重视并确保。

总之，包装印刷造纸机传动系统方案设计需要在深入了解和掌握所需求的结构及性能基础上，充分考虑各种因素，并选用合理的材料、构造、部件等，以保证传动系统的高效、安全、稳定和可靠性。

这些都是有助于提高制造效率，降低成本，并提高了工程质量和客户满意度的重要因素。

第四章 印刷机构的组成与调节39 第四章 印刷机构的组成与调节章节要求1．胶印机滚筒的结构及胶印机滚筒的一般排列形式2．印版及橡皮布的安装方法3．印版滚筒版位的调节4．印刷压力及离合压的调节基本知识：印刷机构的组成及原理一、滚筒部分的组成滚筒部分是印刷机的核心，它的制造质量是衡量机器精度最重要的指标之一。

滚筒部分一般包括：压印滚筒、橡皮滚筒、印版滚筒、传纸滚筒、离合压机构、调压机构、拉版机构、安全杠、传动机构及油路等。

二、滚筒的排列方式胶印机的滚筒排列是以三滚筒排列形式为基础的。

随着胶印机的发展，滚筒的排列形式发生了一些变化，现在胶印机的滚筒部分主要有三种排列形式：1．三滚筒基本形式(1)三滚筒单色机滚筒排列此种排列形式是基本排列形式，印版滚筒P 上装置印版，橡皮滚筒B 利用橡皮布的弹性可以使油墨的转移更加充分，而压印滚筒I 提供印刷压力。

(2)三滚筒机组构成的多色机滚筒排列三滚筒排列之间利用传纸滚筒连接起来，组成多个三滚筒排列的组合，可以印刷多色。

图4一l 是常见滚筒排列图三滚筒型五滚筒型胶印机的组成与调节采用机组式印刷机有以下优点：1)纸张从给纸到收纸，一次完成印刷，生产效率高；2)便于实现标准化、多色化，也便于制造；3)对各种印刷品有较高的适应性，产品质量好。

2．卫星型及半卫星型滚筒排列(1)卫星型及半卫星型滚筒排列半卫星型，又叫五滚筒型，它是压印滚筒的圆周上分布色组，多个色组共用一个压印滚筒。

卫星型滚筒排列的纸张一次交接，可同时印多色，准确；缺点是各色间隔时间短，墨色易混杂而污染，机器结构庞大。

卫星型滚筒排列形般用于卷筒纸胶印机，单张纸胶印机很少采用。

3．B—B型双面胶印机此类机器没有专用的压印滚筒，纸张通过两个橡皮滚筒之嚼时进行双面印刷。

由于两个橡皮滚筒互为压印滚筒，故称作B—B型；该机定位准确，成本低。

适宜单色书刊及杂志等正反面的印刷。

现在B—B型机多用于卷筒纸印刷，可印刷正反双面及多色。

平板印刷机的组成及各机构的作用
（1）电源机构：负责提供电源，给其他控制机构提供电能。

（2）控制机构：负责控制由电源提供的电能，控制平板印刷机的运行。

（3）给料机构：负责把印刷材料送到色轮上，完成打样夹持功能。

（4）印刷喷涂机构：负责带动色轮转动，把印刷化料和夹持的印刷材料送到色轮上进行喷涂。

（5）烫金裁切机构：负责将喷涂完成的印刷材料完成烫金和裁切功能。

（6）抬升机构：负责将印刷和烫金完成之后的印刷材料抬升出来，使其准备进行下一步操作。
