成像测井简介第一节、地层微电阻率扫描成像测井地层微电阻率扫描成像测井是一种重要的井壁成像方法，它利用多极板上的多排钮扣状的小电极向井壁地层发射电流，由于电极接触的岩石成分、结构及所含流体的不同，由此引起电流的变化，电流的变化反映井壁各处的岩石电阻率的变化，据此可显示电阻率的井壁成像。
自80年代斯伦贝谢公司的地层微电阻率扫描测井(FMS)投入工业应用以来，得到了迅速的发展，如今已是井壁成像的重要测井方法。

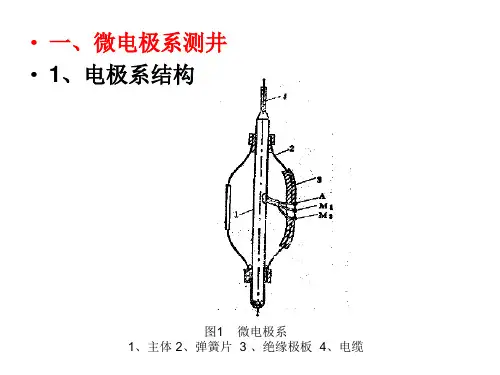

我们知道，微电阻率测井贴井壁测量，探测深度浅而垂向分辨率高，因而对井壁附近地层的电性不均匀极为敏感。
因此，人们利用微侧向测井研究冲洗带和裂缝，利用四条微电导率测井曲线确定地层倾角，识别裂缝，研究沉积相等。
但是，这些微电阻率测井无法确定裂缝的产状，无法区分裂缝、小溶洞和溶孔，这些问题都可由微电阻率扫描测井解决。
１、电极排列及测量原理地层微电阻率扫描成像测井采用了侧向测井的屏蔽原理，在原地层倾角测井仪的极板上装有钮扣状的小电极，测量每个钮扣电极发射的电流强度，从而反映井壁地层电阻率的变化。
通常把电流电平转换成灰度显示，不同级别的灰度表示不同的电流电平，这样就可用灰度图来显示井壁底电阻率的变化。
第一代FMS是在地层倾角测井仪两个相邻极板上装上钮扣状电极，每个极板上装有4排27各电极，共有54个电极，每排电极相互错开，以提高井壁覆盖率。
对8.5in的井眼，井壁覆盖率为20%。
为提高井壁覆盖率，第二代仪器在4个极板上都装有两排钮扣电极，每排8个共16个电极，4个极板共64电极，对8.5in井眼，井壁覆盖率达40%，这种仪器在电极上作了很大的改进，把原来的4排电极改为2排电极，能更准确地作深度偏移。
２、全井眼地层微电阻率扫描成像测井(FMI)斯伦贝谢公司在前述仪器基础上，又研制了FMI。
该仪器除４个极板外，在每个极板的左下侧又装有翼板，翼板可围绕极板轴转动，以便更好地与井壁接触。
每个极板和翼板上装有两排电极，每排１２个电极，８个极板上共有１９２个电极，对8.5in井眼，井壁覆盖率可达80%，能更全面精确地显示井壁地层的变化。
MCI微电阻率扫描测井仪及其实践应用探讨摘要MCI测井仪器与常规测井不同，微电阻率成像测井可提供地层裂缝、孔洞的参数，能够有效划分薄互层、裂缝性储层，准确地评价复杂岩性油藏。
本文主要通过介绍微电阻率扫描成像仪器的测量原理、实践应用、质量控制和曲线分析几方面。
关键词微电阻率成像测井；测量原理；曲线分析0引言为了适应裂缝、薄层和各项异性等复杂油气藏的勘探与开发，兴起了成像测井。
目前为止，成像测井已占有测井市场的五个百分点。
长庆油田低孔低渗的复杂情形，开发难度较大，尤其需要成像测井。
与常规测井方法不同，成像测井的特点是非线性测量为重点，因而很大程度提高了采集资料的质量，对于长庆油气田的开发具有重大意义和作用，为油气田开发提供眼睛作用，面对长庆油田大开发形式，成像测井显得尤为重要。
所谓成像测井技术，是指在实际测量中，通过采用下井传感器来进行阵列扫描或者旋转扫描。
分别沿着井壁各个方向，径向、纵向等来采集大量的地层信息，将采集到的实际地层信息通过电缆传输，进而采用相关处理技术，以图像的形式展现出来，从而得到井壁信息的二维图示。
因而，成像测井技术相比常规测井方法，能够更加直观、准确的反应地层信息，从而为油气评价提供了更好的方法。
1微电阻率成像测井原理与仪器概况MCI测量是以欧姆定律为其理论基础。
实际测井作业中，通过交变电流作用，使得仪器极板紧贴井壁来完成信息的采集。
通过电成像仪器极板中部的各阵列电极向井壁不断发射电流，同时，为了能够使得阵列电极所发射的电流垂直地流入井壁，设计者在极板的推靠器件和极板的金属部件上加了相同的电位，这样，使得阵列电流能够聚焦发射。
因此，从纽扣电极发射流出的电流与流经地层所致的电导率成正比关系，从井下仪器外部和电成像仪器极板流出的电流与其所流经的电子电导率成正比关系。
在实际测井作业时，仪器通过分别采集各个纽扣所流出的电流和供电电流，仪器极板压力等，据此，通过不同颜色的色度来显示电阻率的变换。
微电阻率成像测井原理微电阻率成像测井是一种用于地下储层结构和岩性分析的测井方法。
它通过测量地层的微电阻率变化，来获取地下储层的水、油和气的分布情况，从而为油气勘探和开发提供重要的地质参数。
微电阻率成像测井原理基于地层的电导率差异。
电导率是介质导电能力的度量，而地层的电导率与其中的孔隙水和岩石矿物质的含量和类型有关。
微电阻率是指在一定频率下，单位体积的地层对电流的阻抗。
不同岩石和含水层的微电阻率差异较大，因此可以通过测量地层的微电阻率来推断地下含水层和岩石的类型及其分布。
微电阻率成像测井主要通过测量电极间的电流和电压来计算地层的微电阻率。
测量仪器通常由一个电极阵列和一个电源组成。
电极阵列由多个电极组成，电极间的距离可以根据需要进行调整。
电源会产生一定频率的交流电流，通过电极阵列输入地层，并测量电极间的电压。
根据欧姆定律，通过测量电流和电压的比值，可以计算出地层的微电阻率。
微电阻率成像测井的数据处理主要包括数据校正、滤波和成像等步骤。
在数据校正中，需要对测量数据进行校正，消除仪器的干扰和误差。
滤波是为了去除噪音，提高数据的准确性。
成像是将测量数据转化为地层剖面图像，以便分析地下储层的结构和岩性。
成像结果可以用来确定含水层的位置、厚度和含水性，以及岩石的类型和成分。
微电阻率成像测井在油气勘探和开发中具有重要的应用价值。
它可以帮助确定油气藏的位置、大小和分布，评估储层的含水性和含油气程度，指导钻井和完井设计，优化油气开采方案。
同时，微电阻率成像测井也可以用于地下水资源调查和环境地质研究等领域。
微电阻率成像测井是一种基于地层微电阻率的测井方法，通过测量地层的电导率差异来推断地下储层的分布和特征。
它在油气勘探和开发中具有重要的应用价值，可以为油气勘探和开发提供重要的地质参数。
微电阻率成像测井技术的发展将进一步提高油气勘探和开发的效率和成功率。
环井眼微电阻率扫描成像测井原理方法及应用一．原理1.目前，地层微电阻率成像测井的基本原理是相同的．它用密集排列的纽扣电极测量井壁附近的地层电导率或电阻率的相对变化。
在测量过程中．仪器通过极板和电极向地层发射电流，该电流的一部分从极板上的纽扣电极流出．但大部分是从极板流出．用来聚焦纽扣电极，以便使仪器具有适当的探测深度和较高的地层分辨率．纽扣电极电流记录成～组曲线．这些曲线就反映了地层井壁附近电阻率的相对变化。
在成像测井资料数据处理过程中，首先，对成像测井原始数据进行加速度校正深度配等一系列预处理。
然后，用一种渐变的色板对成像测井数据进行刻度，把每个数据点变成一个色元进行成像显示，形成彩色成像图。
成像图一般分为静态平衡图像和动态加强图像两种。
静态平衡图像采用全井段统一配色，目的是反映全井段的相对电阻率的变化。
动态加强图像是为解决有限的颜色刻度与全井段大范围的电阻率变化之问的矛盾。
一般采用每半米井段配一次色，其所形成的动态图像的分辨能力很强，常用于详细的地层分析，但图像的颜色仅代表半米内的电阻率的变化。
在形成彩色成像图时，通常按“黑一黄一白”顺序对成像测井数据进行颜色级别划分。
由黑到白，电成像代表电阻率变化由低到高。
地层微电阻率成像图像是一个伪井壁图像，它可以反映井壁上细微的岩性、物性(如孔隙度)及井壁结构(如：裂缝、井壁破损、井壁取心孔等)，但它的颜色与实际岩石的颜色不相干；另外，每口井的微电阻率变化范围由于井之间的差异而有所不同，因此口井的某个颜色与另一口井的同一个颜色可能对应着不同的电阻率值。
地层微电阻率成像解释与岩心描述有很多相似之处，其内容包括沉积构造、构造及裂缝、孔洞分析、成岩作用现象、岩相等。
不同的是地层微电阻率成像测井为井壁描述，井壁上的诱导缝及破损反映了地应力的影响，而层理及裂缝的定向数据也是岩心上很难得到的。
但是，岩心是地下岩层的直接采样，是最为准确的资料．将两者进行标定后，将使地层描述更为准确。
