简述曲轴与凸轮轴位置传感器的作用(一)曲轴与凸轮轴位置传感器的作用什么是曲轴与凸轮轴位置传感器？•曲轴位置传感器（Crankshaft Position Sensor）是一种用于发动机系统的传感器，能够感知曲轴的旋转速度和位置。
•凸轮轴位置传感器（Camshaft Position Sensor）是一种用于发动机系统的传感器，用于检测凸轮轴的旋转速度和位置。
曲轴位置传感器的作用1.检测点火时机：曲轴位置传感器通过感知曲轴的旋转位置，可以帮助发动机控制单元（ECU）确定适当的点火时机。
这有助于提高燃烧效率，减少燃油消耗和排放。
2.燃油喷射控制：曲轴位置传感器还能帮助ECU确定燃油喷射系统的工作时机，确保适量的燃油喷射进入汽缸。
这有助于保持发动机的稳定运行和燃烧效率。
3.发动机诊断：曲轴位置传感器可以提供准确的曲轴位置信息，以便ECU监测发动机的运行状况。
当发现任何异常或故障时，ECU可以通过曲轴位置传感器的数据进行故障诊断，并触发相关的故障代码。
凸轮轴位置传感器的作用1.提供凸轮轴的位置信息：凸轮轴位置传感器可以感知凸轮轴的旋转位置，为ECU提供关键的引擎工作时序信息。
这对于发动机正常运行至关重要。
2.辅助点火时机调整：凸轮轴位置传感器可以帮助ECU进行点火时机的调整。
通过监测凸轮轴的位置，ECU可以根据发动机要求合理地控制点火时机，以提供最佳的燃烧效果。
3.VVT系统控制：某些发动机配备了可变气门正时（VVT）系统，用于根据驾驶条件和发动机负载调整气门正时。
凸轮轴位置传感器可以提供准确的凸轮轴位置信息，以供VVT系统控制。
结论曲轴位置传感器和凸轮轴位置传感器在发动机系统中起着至关重要的作用。
它们提供准确的旋转位置和时序信息，帮助ECU控制点火时机、燃油喷射和各种发动机系统的工作。
同时，它们也为发动机的故障诊断和系统监测提供了重要数据。
因此，这两种位置传感器的正常运行对于发动机的性能和可靠性至关重要。
故障码P0016解决方案简介故障码P0016是指发动机正时系统的位置不准确，通常与曲轴位置传感器和凸轮轴位置传感器有关。
这篇文档将介绍故障码P0016的常见原因，以及相应的解决方案。
常见原因分析故障码P0016通常是由以下几个原因引起的：1.曲轴位置传感器故障：曲轴位置传感器负责测量曲轴的转动速度和位置。
如果传感器出现故障，会导致发动机的正时系统出现问题，从而触发故障码P0016。
2.凸轮轴位置传感器故障：凸轮轴位置传感器用于测量凸轮轴的位置和速度。
如果该传感器出现问题，正时系统的工作也会受到影响，从而引发故障码P0016。
3.正时链条或皮带松弛或断裂：如果发动机正时链条或皮带松弛或断裂，曲轴和凸轮轴的位置关系将无法保持准确，进而导致故障码P0016的出现。
4.发动机油压问题：正时系统需要足够的润滑油压力来保持准确的工作。
如果发动机油压不足或出现泄漏问题，会导致正时系统失效，进而触发故障码P0016。
解决方案步骤1：检查传感器连接1.关闭发动机，并拔掉电池负极端的连接线。
2.定位曲轴位置传感器和凸轮轴位置传感器的连接插头。
3.检查连接插头是否有松动或脱落的情况。
如果有，重新连接它们。
步骤2：检查传感器工作状态1.使用万用表设置到电阻测量模式，并将测量引线轻轻插入插头中对应的接头孔。
2.检查曲轴位置传感器和凸轮轴位置传感器的电阻值。
根据车辆制造商提供的规格表，确保传感器的电阻值在正常范围内。
3.如果电阻值不在正常范围内，可能需要更换传感器。
步骤3：检查正时链条或皮带1.定位正时链条或皮带以及相关的张紧器。
2.检查链条或皮带是否松弛或断裂。
如果有松弛或断裂的情况，可能需要更换链条或皮带。
步骤4：检查发动机油压1.启动发动机，并让它处于正常工作温度下。
2.使用发动机油压测试仪测量发动机油压。
根据车辆制造商提供的规格表，确保油压在正常范围内。
3.如果油压不够或有泄漏情况，可能需要更换或修复润滑系统。
结论故障码P0016通常是由曲轴位置传感器、凸轮轴位置传感器、正时链条或皮带以及发动机油压问题引起的。
曲轴位置传感器及凸轮轴位置传感器常见故障及检测作者：李宏来源：《农机使用与维修》2014年第08期摘要曲轴位置传感器又称为发动机转速与曲轴转角传感器，其功用是收集曲轴转动角度、发动机转速信号，并将该信号输入ECU，用以确定点火时刻和喷油时刻。
本文围绕曲轴位置传感器、凸轮轴位置传感器的结构、安装位置、检修方法加以阐述。
关键词曲轴位置传感器凸轮轴位置传感器检修1曲轴位置传感器、凸轮轴位置传感器的安装位置凸轮轴位置传感器和曲轴位置传感器的结构和工作原理基本相同，通常安装在一起，只是各车型安装位置不同，但必须安装在与曲轴有精确传动关系的位置，如曲轴、凸轮轴、分电器或飞轮处。
美国通用、韩国大宇等轿车通常安装在曲轴处，皇冠3.0等轿车安装在分电器内，桑塔纳2000等轿车安装在飞轮处。
也有的轿车把曲轴位置传感器与凸轮轴位置传感器分开安装，如凌志400轿车的曲轴位置传感器安装在曲轴处，两个凸轮轴位置传感器分别安装在左右两侧凸轮轴处。
2曲轴位置传感器、凸轮轴位置传感器的结构电磁式曲轴位置传感器、凸轮轴位置传感器该传感器分成上、下两部分：上部分是凸轮轴位置传感器，由两个感应线圈和一个带凸齿的G转子构成，将产生第一缸的上止点基准信号，也就是G信号；下部分是曲轴位置传感器，它由固定在下半部具有等间隔24个轮齿的Ne转子和固定在其对面的Ne感应线圈构成，将产生曲轴转角信号，也就是Ne信号。
该传感器是利用电磁感应原理产生脉冲信号，当转子旋转时，感应线圈凸缘部（磁头）与轮齿的空气间隙将发生变化，导致通过感应线圈的磁场发生变化，而产生感应电动势。
轮齿靠近及远离感应线圈时，将产生一次磁通的变化，便会在线圈两端产生感应电压，ECU根据感应线圈产生的脉冲信号确定发动机转速和各缸工作位置。
发动机工作时，曲轴每转两圈，分电器轴转一圈。
故曲轴旋转720°时，转子旋转360°，感应线圈产生24个交流电压信号。
Ne信号的一个周期的脉冲相当于30°曲轴转角。

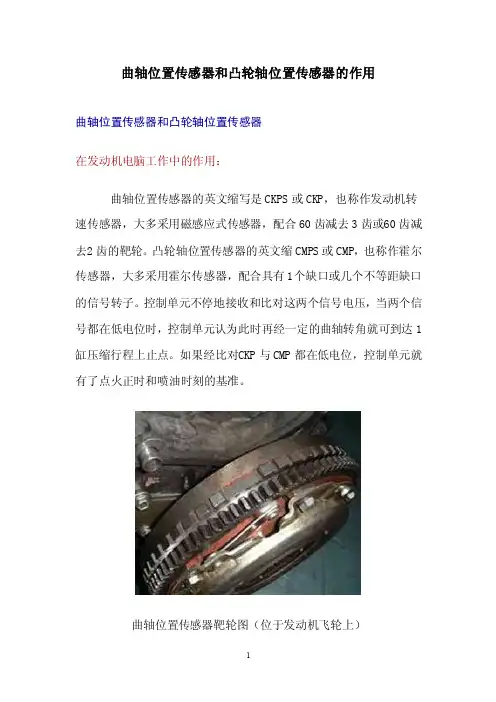

曲轴位置传感器和凸轮轴位置传感器的作用曲轴位置传感器和凸轮轴位置传感器在发动机电脑工作中的作用：曲轴位置传感器的英文缩写是CKP S或CKP，也称作发动机转速传感器，大多采用磁感应式传感器，配合60齿减去3齿或60齿减去2齿的靶轮。
凸轮轴位置传感器的英文缩CMPS或CMP，也称作霍尔传感器，大多采用霍尔传感器，配合具有1个缺口或几个不等距缺口的信号转子。
控制单元不停地接收和比对这两个信号电压，当两个信号都在低电位时，控制单元认为此时再经一定的曲轴转角就可到达1缸压缩行程上止点。
如果经比对C KP与CM P都在低电位，控制单元就有了点火正时和喷油时刻的基准。
曲轴位置传感器靶轮图（位于发动机飞轮上）曲轴位置传感器图当凸轮轴位置传感器信号中断后，控制单元收到曲轴位置信号只能识别出再经一定的曲轴转角到达1、4缸的上止点，但不知1、4缸中的哪一个是压缩行程上止点。
控制单元仍可喷油，但由顺序喷射改为同时喷射，控制单元仍可点火，但将点火正时向后推迟到绝对不爆震的安全角度，一般推迟15。
此时发动机功率和扭矩都会降低，驾驶中的感觉就是加速不良，达不到规定的最高车速，燃油消耗增加，怠速不稳。
当曲轴位置传感器信号中断后，大多数车辆不能启动，因为程序中没设计利用凸轮轴传感器信号替代的功能。
然而少部分车辆，例2000年上市的捷达2气门电喷车，当曲轴位置传感器信号中断后，控制单元会以凸轮轴位置传感器信号替代，发动机可以启动和运行，但各项性能会下降。
本例中伊兰特启动困难、加速无力的原因即是曲轴位置传感器失效后的故障表现。
具体表现是发车速达到110KM/h后，继续加大节气门开度，发动机转速上不去，车速不能提升。
而原地停车加油门是最高转速只能达到4000r/min。
