曲轴位置传感器工作原理曲轴位置传感器是一种重要的汽车传感器，它可以测量发动机曲轴的位置和转速，从而实现精确的点火和喷油控制，保证发动机的正常运行。
本文将介绍曲轴位置传感器的工作原理及其在汽车中的应用。

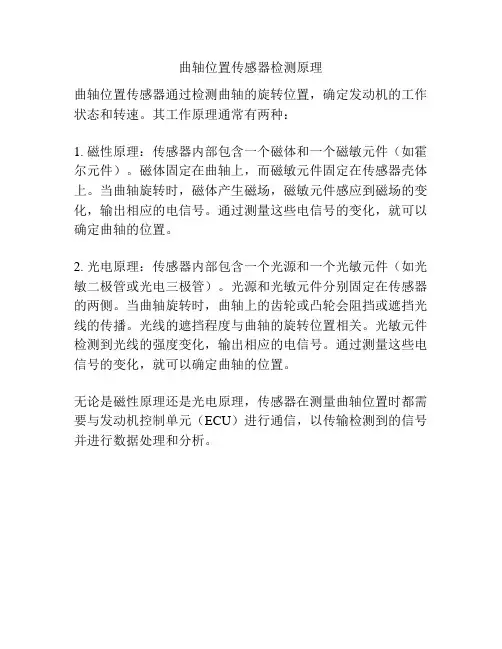

一、曲轴位置传感器的工作原理曲轴位置传感器是一种非接触式传感器，它利用霍尔元件或磁阻元件检测曲轴上的齿轮或齿条，从而测量曲轴的位置和转速。
具体来说，曲轴位置传感器的工作原理如下：1. 霍尔元件式曲轴位置传感器霍尔元件是一种基于霍尔效应的磁敏元件，它可以检测磁场的变化，并将其转换为电信号输出。
霍尔元件式曲轴位置传感器利用曲轴上的齿轮或齿条产生的磁场变化，激活霍尔元件，从而产生脉冲信号。
通过计算脉冲信号的频率和宽度，可以测量曲轴的位置和转速。
2. 磁阻元件式曲轴位置传感器磁阻元件是一种基于磁阻效应的磁敏元件，它可以检测磁场的变化，并将其转换为电信号输出。
磁阻元件式曲轴位置传感器利用曲轴上的齿轮或齿条产生的磁场变化，改变磁阻元件的电阻值，从而产生脉冲信号。
通过计算脉冲信号的频率和宽度，可以测量曲轴的位置和转速。
二、曲轴位置传感器的应用曲轴位置传感器广泛应用于汽车发动机控制系统中，主要用于点火和喷油控制。
具体来说，曲轴位置传感器可以实现以下功能：1. 点火控制曲轴位置传感器可以测量曲轴的位置和转速，从而确定点火时机。
通过与其他传感器（如氧传感器、空气流量传感器等）的协同作用，可以实现精确的点火控制，提高发动机的燃烧效率和动力性能。
2. 喷油控制曲轴位置传感器可以测量曲轴的位置和转速，从而确定喷油时机和喷油量。
通过与其他传感器（如氧传感器、空气流量传感器等）的协同作用，可以实现精确的喷油控制，提高发动机的燃烧效率和经济性能。
3. 故障诊断曲轴位置传感器可以监测发动机的运行状态，从而检测故障和异常。
当曲轴位置传感器出现故障或异常时，发动机控制模块将产生故障码，并提示驾驶员进行维修和保养。
三、曲轴位置传感器的优缺点曲轴位置传感器具有以下优点：1. 高精度：曲轴位置传感器可以实现高精度的测量和控制，保证发动机的正常运行。
霍尔式曲轴位置传感器的工作原理霍尔式曲轴位置传感器是一种常用的传感器，它可以测量发动机曲轴的位置和转速，是现代汽车电子控制系统中不可或缺的一部分。
本文将从工作原理、结构和应用等方面介绍霍尔式曲轴位置传感器。
一、工作原理霍尔式曲轴位置传感器是利用霍尔效应来测量曲轴位置和转速的。
霍尔效应是指当电流通过一定材料时，会在材料内产生磁场，当磁场与材料内的电子相互作用时，会产生电势差。
这种现象被称为霍尔效应。
霍尔式曲轴位置传感器由霍尔元件、磁铁和信号处理电路组成。
磁铁固定在曲轴上，当曲轴转动时，磁铁也会随之转动。
霍尔元件安装在发动机上，当磁铁靠近霍尔元件时，会产生电势差，信号处理电路会将这个电势差转换成数字信号，从而测量曲轴位置和转速。
二、结构霍尔式曲轴位置传感器的结构比较简单，主要由霍尔元件、磁铁和信号处理电路组成。
1. 霍尔元件霍尔元件是测量曲轴位置和转速的核心部件，它是一种半导体器件，可以将磁场转换成电势差。
霍尔元件通常由铁、硅和铝等材料组成，具有高灵敏度、高精度和高可靠性等特点。
2. 磁铁磁铁是固定在曲轴上的，它的作用是产生磁场，当磁场与霍尔元件相互作用时，会产生电势差。
磁铁通常由永磁体或电磁体组成，具有较强的磁性和稳定性。
3. 信号处理电路信号处理电路是将霍尔元件产生的电势差转换成数字信号的部件，它通常由运算放大器、比较器、滤波器和AD转换器等组成。
信号处理电路可以将电势差转换成数字信号，从而实现曲轴位置和转速的测量。
三、应用霍尔式曲轴位置传感器广泛应用于汽车电子控制系统中，主要用于测量发动机曲轴的位置和转速。
它可以实时监测发动机的运行状态，从而保证发动机的正常工作。
霍尔式曲轴位置传感器还可以应用于其他领域，如工业自动化、航空航天、医疗设备等。
它可以测量旋转物体的位置和转速，从而实现自动控制和监测。
四、总结霍尔式曲轴位置传感器是一种常用的传感器，它可以测量发动机曲轴的位置和转速，是现代汽车电子控制系统中不可或缺的一部分。
曲轴位置传感器使用说明书（第一版）适用零件号:104565692534609425345442253671801. 概述曲轴位置传感器也被称为发动机转速传感器，或简称转速传感器。
曲轴位置传感器一般为磁电式脉冲信号传感器。
它是构成现代汽车发动机管理系统之速度密度法空气计量算法理论和实践的重要零部件，也是发动机管理系统中最重要的核心零部件之一。
曲轴位置传感器被用于测试曲轴旋转时的转速和曲轴（活塞）的相对位置。
系根据电磁线圈原理，由一个永久磁铁作铁芯元件和外部加以线圈构成其核心元件。
外壳一般采用复合材料注塑成型封装。
根据发动机在车辆上的实际总体布置状态，一般情况下，曲轴位置传感器可被安装于曲轴的前部，皮带轮附带曲轴目标轮；或后部，飞轮总成附带曲轴目标轮；或者是设计装配在发动机的气缸体上，曲轴目标轮被设计在缸体内部的曲轴之曲柄相应位置上。
曲轴上的目标轮相当于一个旋转磁阻分配器。
旋转磁阻分配器（曲轴目标轮）和曲轴位置传感器间的电磁感应产生一个输出电压脉冲信号。
曲轴转动时，曲轴目标轮上的齿和槽以不同的距离切割传感器磁力线，并通过传感器，引起其感应到的磁阻改变。
正是由于这个可变的磁阻，才能产生可变的输出脉冲信号。
输出信号的波形和单位时间变化率反映出曲轴的旋速度和相对旋转位置，并且其频率与曲轴旋转频率成正比。
曲轴目标轮被设计成60–2矩形齿均布的黑色金属材料齿轮。
缺齿信号可帮助系统判定曲轴的相对位置。
曲轴目标轮旋转产生脉冲电压信号直接反映了发动机的实测转速工作状态。
该信号被输出给发动机电子控制模块（ECU）。
发动机管理系统的发动机电子控制模块即可根据系统算法确定曲轴实时的旋转速度和（位置）和转速。
峰值为400 mV （具体见图纸）屏蔽接地端子，详情请参照图纸。
尺寸图。
图纸上会标明零部件号码和安有以下内容：曲轴位置传感器安装位置德尔福发动机管理系统推荐将发动机曲轴目标轮设计布置在规定，曲轴位置传感器设计布置包括：曲轴目标轮装配位置确定和曲轴位置传感器装配位置选择曲轴目标轮装配位置形式曲轴位置传感器的装配设计必须与发动机曲轴目标轮在发动机上所选择的装配位置的设计相关。
13个柴油车传感器位置、功能详解电控柴油发动机上的传感器可谓五花⼋门，⼤致分为压⼒传感器、温度传感器、速度与位置传感器三类，细分类型⼤约有⼗余种，⽽今天就给⼤家介绍⼤多电控柴油机所必备传感器。
⼀、曲轴转速传感器结构：磁脉冲式功能：⽤于测量发动机转速和曲轴转⾓。
安装位置：飞轮壳上，曲轴⽪带轮旁，发动机缸体上⼆、凸轮轴位置传感器结构：以磁绕组⽅式功⽤：凸轮轴每转⼀圈向ECU提供⼀个信号，ECU据此确定那个⽓缸的活塞处于压缩⾏程上⽌点。
安装位置：在凸轮轴前端三、共轨压⼒传感器结构：压阻式⾼压传感器，最⾼频率在1KHz，测量范围在0-200Mpa功⽤：实时测定共轨管中的实际压⼒信号并反馈给ECU，增减调节油压安装位置：共轨管上四、冷却液传感器结构：负温度细数的热敏电阻，其使⽤范围为40-130°C功⽤：主要⽤于测量发动机冷却的温度，从⽽进⼀步精确控制燃油喷射量安装位置：在节温体上五、进⽓压⼒传感器结构：半导体压敏电阻式压⼒传感体功⽤：计算空⽓量，⽤来控制空燃⽐和负温度细数的热敏电阻，从⽽进⼀步精确控制燃油喷射量。
安装位置：安装在进⽓歧管六、燃油温度传感器结构：负温度细数的热敏电阻，其使⽤范围为﹣40-130°C。
功⽤：⽤于向发动机控制单元提供燃油温度信号，⼀般设置在第⼆级燃油滤清器盖内。
发动机控制单元根据燃油的温度变化对喷油量进⾏修正，因为燃油随温度升⾼⽽膨胀变得密度变⼩。
位置: 在主油管上七、机油温度传感器结构：负温度细数的热敏电阻功⽤:⽤于向发动机控制单元提供发动机的机油温度，特别是在寒冷⽓温状态下。
位置：主机油管上⼋、⽔温传感器功能：测量冷却液温度，⽤于喷油量的修正，扭矩修正，轨压修正以及热保护。
位置：位于发动机出⽔⼝管路上九、⼤⽓压⼒传感器功能：检测⼤⽓压⼒，测量海拔⾼度，⽤于控制喷油参数的修正。
位置：⼤⽓压⼒传感器集成在ECU内⼗、空⽓流量计功能：测量进⼊进⽓管得空⽓量，⽤于喷油量的修正。
曲轴位置传感器的作用
曲轴位置传感器在内燃发动机的工作过程中起着关键作用。
它的主要作用是监测曲轴的位置和转动速度，以提供准确的引擎转速、点火时机和燃油喷射等信息。
通过曲轴位置传感器，发动机控制单元（ECU）可以实时监测曲轴的转动状态，从而确定引擎的工作状态。
这对于控制燃油和空气的混合物的供给、点火时机的分配以及排放控制都至关重要。
在点火系统中，曲轴位置传感器可以提供准确的点火时机信号，使ECU能够精确控制点火系统的工作。
通过监测每个缸体的
曲轴位置，ECU可以决定何时点火以产生最佳的动力输出和
燃油效率。
此外，曲轴位置传感器还可以监测曲轴的转速，以提供引擎的转速信息。
这对于驾驶员来说，是掌握车辆当前工作状态的重要指标之一。
同时，在某些情况下，如发动机转速过高或过低时，ECU还可以通过曲轴位置传感器提供的信息来进行相应
的控制和保护。
总而言之，曲轴位置传感器的作用是监测曲轴的位置和转速，为发动机控制系统提供关键的引擎工作状态信息，以实现准确的点火、燃油喷射和排放控制。
曲轴位置传感器的检测与故障案例一、曲轴位置传感器的基本介绍曲轴位置传感器是一种用于测量发动机曲轴转速和位置的重要传感器。
它通常由霍尔元件和磁铁组成，通过检测曲轴上的齿轮或凸轮的位置来确定曲轴的转速和位置信息。
曲轴位置传感器的正常工作对于发动机的运行和性能至关重要。
二、曲轴位置传感器的检测方法1. 检查传感器的电气连接：首先，断开传感器的电源，使用万用表测量传感器的电气连接是否正常。
检查传感器的电源线、接地线和信号线是否有断裂、短路或接触不良等问题。
2. 检查传感器的内部元件：将传感器拆解，检查内部的霍尔元件是否损坏或腐蚀。
如果发现损坏或腐蚀的情况，需要更换传感器。
3. 检查传感器的磁铁：使用磁力计或磁力感应器测量传感器的磁铁是否正常。
如果磁铁磁力不足或磁铁损坏，需要更换传感器。
4. 检查传感器的工作电压：使用示波器测量传感器的工作电压是否在正常范围内。
如果工作电压异常，可能是由于供电系统故障或传感器本身故障导致，需要进一步排查。
5. 检查传感器的输出信号：使用示波器或多用途检测仪测量传感器的输出信号是否在正常范围内。
正常情况下，传感器的输出信号应该随着发动机转速的变化而变化。
三、曲轴位置传感器的故障案例1. 传感器损坏：传感器的霍尔元件损坏或腐蚀，导致无法正常检测曲轴位置。
这种情况下，需要更换传感器。
2. 传感器线路故障：传感器的电源线、接地线或信号线出现断路、短路或接触不良等问题，导致传感器无法正常工作。
这种情况下，需要修复或更换传感器的线路。
3. 磁铁损坏：传感器的磁铁磁力不足或磁铁损坏，导致无法正常检测曲轴位置。
这种情况下，需要更换传感器。
4. 供电系统故障：传感器的工作电压异常，可能是由于供电系统故障导致。
这种情况下，需要检查供电系统的电压稳定性和电源线路是否正常。
5. 传感器输出信号异常：传感器的输出信号不稳定或超出正常范围，可能是由于传感器本身故障或其他系统故障导致。
这种情况下，需要进一步排查其他系统的故障。
曲轴位置传感器是内燃机中的一个重要部件，它的作用是监测发动机曲轴的位置和转速，并将这些信息反馈给发动机控制单元(ECU)。
它可以帮助引擎更准确地注入燃料和控制点火时机，从而提高发动机的效率和性能。
然而，如果曲轴位置传感器出现故障，就会导致引擎的性能下降，甚至无法正常运转。
及时发现并排除曲轴位置传感器故障至关重要。
针对曲轴位置传感器故障的排除步骤，我们可以从简单到复杂来逐步排查，以确保能够找到故障的根源并进行修复。
1. 检查传感器连接：检查传感器的电气连接是否牢固。
断开电源后，检查传感器插座和电缆连接，确保没有松动或生锈的现象。
还可以利用万用表检查传感器的连接是否正常，检测传感器是否出现断路或短路的情况。
2. 清洁传感器表面：传感器安装在引擎上，可能会受到灰尘、油污和其他杂质的影响。
清洁传感器表面是非常必要的。
可以使用一些专门的清洁剂或者酒精进行清洁，确保传感器能够正常感知曲轴的位置。
3. 检查传感器工作状态：可以借助车载诊断仪或者OBD扫描工具来检查曲轴位置传感器的工作状态。
通过这些工具，可以读取传感器的输出信号，从而判断传感器是否正常工作。
4. 替换传感器：如果经过上述步骤排查后发现传感器仍然存在问题，那么可能需要考虑更换一个新的曲轴位置传感器。
在更换传感器之前，需要确保选用的传感器与原装配的型号相匹配，并严格按照安装要求进行更换。
5. 检查曲轴和齿轮：在排除传感器本身故障之后，还需要检查曲轴和齿轮的状态。
曲轴和齿轮的损坏或者异物堵塞都有可能影响传感器的工作。
在排查故障时，也需要对这些部件进行仔细检查。
在排除曲轴位置传感器故障时，需要耐心和细心。
如果自己无法找到故障原因，可以寻求专业的汽车维修技师来帮助排查和修复。
曲轴位置传感器的故障可能会导致发动机性能下降，甚至直接影响行车安全，因此我们应该重视曲轴位置传感器的维护和排查工作。
以上就是针对曲轴位置传感器故障排除的一些基本步骤，希望对您有所帮助。
