变风量空调控制系统的设计与应用

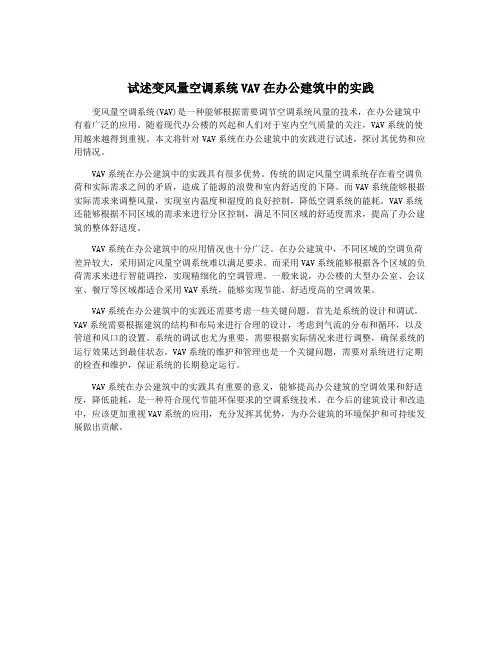

试述变风量空调系统VAV在办公建筑中的实践变风量空调系统(VAV)是一种能够根据需要调节空调系统风量的技术，在办公建筑中有着广泛的应用。

随着现代办公楼的兴起和人们对于室内空气质量的关注，VAV系统的使用越来越得到重视。

本文将针对VAV系统在办公建筑中的实践进行试述，探讨其优势和应用情况。

VAV系统在办公建筑中的实践具有很多优势。

传统的固定风量空调系统存在着空调负荷和实际需求之间的矛盾，造成了能源的浪费和室内舒适度的下降。

而VAV系统能够根据实际需求来调整风量，实现室内温度和湿度的良好控制，降低空调系统的能耗。

VAV系统还能够根据不同区域的需求来进行分区控制，满足不同区域的舒适度需求，提高了办公建筑的整体舒适度。

VAV系统在办公建筑中的应用情况也十分广泛。

在办公建筑中，不同区域的空调负荷差异较大，采用固定风量空调系统难以满足要求。

而采用VAV系统能够根据各个区域的负荷需求来进行智能调控，实现精细化的空调管理。

一般来说，办公楼的大型办公室、会议室、餐厅等区域都适合采用VAV系统，能够实现节能、舒适度高的空调效果。

VAV系统在办公建筑中的实践还需要考虑一些关键问题。

首先是系统的设计和调试。

VAV系统需要根据建筑的结构和布局来进行合理的设计，考虑到气流的分布和循环，以及管道和风口的设置。

系统的调试也尤为重要，需要根据实际情况来进行调整，确保系统的运行效果达到最佳状态。

VAV系统的维护和管理也是一个关键问题，需要对系统进行定期的检查和维护，保证系统的长期稳定运行。

VAV系统在办公建筑中的实践具有重要的意义，能够提高办公建筑的空调效果和舒适度，降低能耗，是一种符合现代节能环保要求的空调系统技术。

在今后的建筑设计和改造中，应该更加重视VAV系统的应用，充分发挥其优势，为办公建筑的环境保护和可持续发展做出贡献。

变风量VAV空调系统设计指南变风量VAV（Variable Air Volume）空调系统是一种根据室内需求进行调节的空调系统，通过调节送风量和温度来实现室内舒适度和能量效益的最佳平衡。

本文将从以下几个方面介绍变风量VAV空调系统的设计指南。

首先，在变风量VAV空调系统的设计中，需要充分考虑室内的舒适度需求。

舒适度主要包括温度、湿度和空气质量等方面。

需要计算并确定每个空调区域的冷负荷，包括人体和设备产生的热负荷，以及室内外温差等因素对冷负荷的影响。

同时，还需要合理确定每个空调区域的送风量，以满足室内空气流通的需求。

其次，在变风量VAV空调系统的设计中，需要选择适当的送风和回风方式。

送风方式主要包括吊装送风和地板送风两种方式，吊装送风适用于天花板较高的场所，而地板送风适用于天花板较低的场所。

回风方式主要包括全混合回风和部分回风两种方式，全混合回风适用于不需要控制室内气压差的场所，部分回风适用于需要控制室内气压差的场所。

另外，在变风量VAV空调系统的设计中，需要选择适当的送风和回风口。

送风口主要包括风口和扩散器两种类型，风口适用于较大空间，扩散器适用于小空间。

回风口主要包括方形回风口和圆形回风口两种类型，方形回风口适用于大空间，圆形回风口适用于小空间。

同时，还需要合理布置送风和回风口位置，以达到最佳送风效果。

最后，在变风量VAV空调系统的设计中，需要合理选择和配置变风量箱和调节阀。

变风量箱是控制送风量的关键设备，根据每个空调区域的需求来调节送风量。

调节阀是控制送风温度的关键设备，根据室内温度需求来调节送风温度。

应该根据每个空调区域的特点和需求来选择合适的变风量箱和调节阀，并合理布置和调节。

总之，变风量VAV空调系统的设计应充分考虑室内的舒适度需求，选择适当的送风和回风方式和口，合理配置变风量箱和调节阀。

通过合理的设计，可以实现室内舒适度和能量效益的最佳平衡。

变风量VAV空调系统在舒适度、能效和灵活性等方面有很大优势，应广泛应用于建筑物的空调系统设计中。

变风量空调系统设计及运行措施摘要：市场化背景下，空调技术在办公楼、演播大厅、大型商场、宴会厅等建筑内得到普遍应用。

空调智能控制系统是自动控制管理系统（BAS）的关键构成，设计节能便捷的空调控制方案，满足受众的个性化需求，极具经济价值和社会效益。

变风量空调系统是从单风道定风量空调系统演变而来的，与定风量空调方式相比，由于系统的室内空气质量较好、空调区域温度可控、低温新风冷却节能等优势，在各类办公区域得到广泛应用。

但因为变风量空调系统对控制技术的依赖性较高，科学实现变风量空调系统控制设计是该系统设计的重点，同时也是该系统是否成功的关键。

关键词：变风量；空调系统；设计；运行措施1变风量空调系统控制的内容与特点1.1变风量系统控制的内容VAV系统软件是指一种根据规定而不是根据排风温度的变化来满足房间内温度、环境和湿度要求的方法。

变风量空调系统通常通过离心风机调速、末端风量调节等方式实现，它是由多个控制端组成的系统软件，可以保证室温处于最佳状态。

变风量控制系统是一个动态过程，通常依靠控制系统来实现室内空气质量的商品循环，如神经网络、控制器设计等。

根据空调通风设备的效率比，通过调整建筑空调系统模式，加强其自控系统的运行管理，可以最大限度地发挥节能环保的实际效果。

1.2变风量控制系统的特点变风量空调系统依靠固定的送风温度来调节送风量，以适应冷热负荷的变化。

送风量的减少在一定程度上可降低风机输出功率的能耗，对环境保护和节能也起到了实际作用；可以单独控制房间的温度，避免低温过热现象。

变风量空调系统是一种全空气系统，能够有效地改善室内的空气品质，送风量合理分配，降低送风机能耗，充分利用新风作冷源，达到环保、节能、降耗的目的。

在空调系统中，当每个房间的负荷条件不同或其预设值不同时，最简单的控制措施是根据房间温度与预设值之间的差异来控制末端设备中的电动空气阀2变风量空调系统设计一般来说，全空气系统具有以下优点。

（1）空气处理设备集中，易于管理和维护。

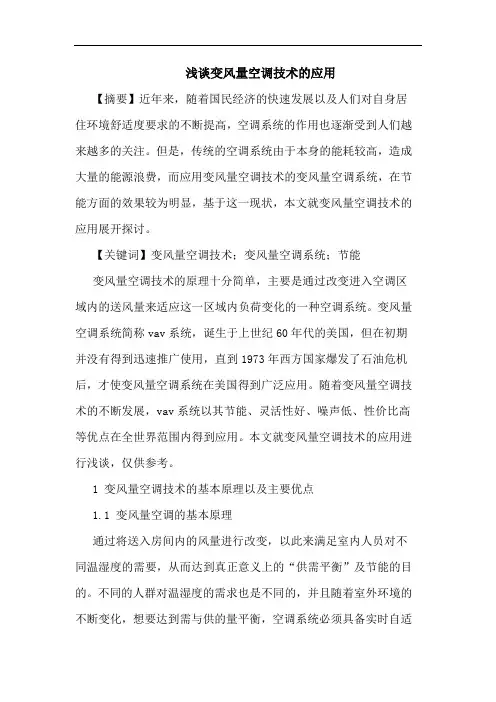

浅谈变风量空调技术的应用【摘要】近年来，随着国民经济的快速发展以及人们对自身居住环境舒适度要求的不断提高，空调系统的作用也逐渐受到人们越来越多的关注。

但是，传统的空调系统由于本身的能耗较高，造成大量的能源浪费，而应用变风量空调技术的变风量空调系统，在节能方面的效果较为明显，基于这一现状，本文就变风量空调技术的应用展开探讨。

【关键词】变风量空调技术；变风量空调系统；节能变风量空调技术的原理十分简单，主要是通过改变进入空调区域内的送风量来适应这一区域内负荷变化的一种空调系统。

变风量空调系统简称vav系统，诞生于上世纪60年代的美国，但在初期并没有得到迅速推广使用，直到1973年西方国家爆发了石油危机后，才使变风量空调系统在美国得到广泛应用。

随着变风量空调技术的不断发展，vav系统以其节能、灵活性好、噪声低、性价比高等优点在全世界范围内得到应用。

本文就变风量空调技术的应用进行浅谈，仅供参考。

1 变风量空调技术的基本原理以及主要优点1.1 变风量空调的基本原理通过将送入房间内的风量进行改变，以此来满足室内人员对不同温湿度的需要，从而达到真正意义上的“供需平衡”及节能的目的。

不同的人群对温湿度的需求也是不同的，并且随着室外环境的不断变化，想要达到需与供的量平衡，空调系统必须具备实时自适应功能，即空调系统要和控制系统进行紧密结合，才能达到这一目的。

因此，变风量空调技术的发展，不仅需要空调技术的进步，更重要不断完善对空调系统的控制技术，使自动化控制技术和空调技术能够有机的结合在一起，利用自动化控制技术，适时对空调的负荷变化进行修正、调节，让供与需能够基本相等，避免浪费空调的能量，进而达到节能的效果。

1.2 变风量空调系统的主要优点1.2.1 节约能耗，降低运行成本。

变风量空调系统是风系统空调，该系统是通过改变风量，来达到调节室温的目的，并且在这一过程中送风机的动力能耗也有所减少，从而使整体能耗大幅度降低。

通常情况下，空调系统基本上都是全年工作的，假设全年空调的负荷率为60%，变风量空调系统大致能够节约风机动力能耗75%左右。

156YAN JIUJIAN SHE变风量空调系统的设计、施工和调试Bian feng liang kong tiao xi tong de she ji 、shi gong he tiao shi陆宏斌变风量空调系统最大的优点是节能效果显著，同时也易于多区控制及舒适性良好，广泛应用许多大型建筑中，并逐步成为当今空调系统的一个非常重要的组成部分。

要使变风量系统能发挥其特有的优势，实现“舒适、健康、节能”的空气调节，必须从变风量系统的设计、施工及调试都精心组织实施。

变风量空调系统最大的优势是节能，同时对各种复杂应用环境的适应性和灵活性都远优于其他类型的空调系统。

要实现建筑节能，变风量空调技术是目前首选技术之一。

要使变风量系统能发挥其特有的优势，实现“舒适、健康、节能”的空气调节，必须从变风量系统的设计、施工及调试都应精心组织实施。

一、变风量空调系统的设计1.变风量空调系统分区是设计的关键不同建筑物，环境差异较大。

房间朝向、房间大小、围护的情况、房间在送风管道系统中的位置、房间的用途及对噪声控制要求不同，都会影响变风量系统的设计。

在通常变风量系统设计时，应尽可能要求使用方提供房间将来详细的功能资料，将分区细分为一定数目温度控制区域，每个温度控制区对应配置一个VAB Box，分别计算各区域冷热负荷，按照最大冷负荷及送风温差计算一次风最大风量选取VAV 末端。

利用各VAV Box 风量设定值之和与风机转速的相互对应关系，找出合适的送风量，同时根据室外的温湿度参数和要求找出合适的送风温度。

从而得出最合适的送风参数。

通过合理分区做到设计目标与实际使用状况的吻合。

2.变风量系统风道和气流组织有其特性变风量系统的送风系统一般按其最大风量计算，而且需要满足变风量末端进风口的全压能克服末端装置和管道的阻力，并且维持送风口相对的余压量。

为从实际工程中更有效调节VAV Box，需要在各末端装置设置手动风量调节阀帮助系统初调。

变风量空调系统即VAV（Variable Air Volume System）空调系统，是全空气系统的一种空调方式，它是通过改变送风量来调节和控制某一空调区域的温度，从而与空调区负荷的变化相适应。

VAV系统的优势较多，也被业内许多人士推崇，但要真正实现VAV系统的优点，除合理的设计外，专业的系统调试和运行管理也是必不可少的。

01、变风量（VAV）系统基本构成主要包括四部分：室内变风量温控器；变风量末端（VAVBOX）：带有控制器、传感器、风阀、BOX箱体及其他辅助设施；风道静压测量装置；变风量空调机（带有变频器）。

VAV系统的工作原理、流程如下图：02、变风量空调系统（VAV）控制原理变风量控制器和房间温控器一起构成室内串级控制，采用室内温度为主控制量，空气流量为辅助控。

变风量控制器按房间温度传感器检测到的实际温度，与设定温度比较差值，以此输出所需风量的调整信号，调节变风量末端的风阀，改变送风量，使室内温度保持在设定范围。

同时，风道压力传感器检测风道内的压力变化，采用PI或者PID 调节，通过变频器控制变风量空调机送风机的转速，消除压力波动的影响，维持送风量。

03、变风量空调系统（VAV）的优势变风量空调系统区别于其它空调形式的优势主要在以下几个方面:（1）舒适度良好、干净卫生：风机盘管系统在湿工况运行，极容易滋生细菌，传播疾病。

变风量空调系统在干工况运行，室内无凝结水，不会滋生细菌。

（2）温度稳定：带VAV空调箱的变风量空调系统与一般定风量系统相比，能更有效地调节局部区域的温度，实现温度的独立控制，避免在局部区域产生过冷或过热现象。

（3）节能：由于空调系统在全年大部分时间里是在部分负荷下运行，而变风量空调系统是通过改变送风量来调节室温的，因此可大幅度减少送风风机的动力耗能。

（4）新风作冷源：因为变风量空调系统是全空气系统，在过渡季节可大量采用新风作为天然冷源，相对于风机盘管系统，能大幅度减少制冷机的能耗，亦可改善室内空气质量。

浅谈变风量(VAV)空调系统的设计摘要：变风量（vav）空调系统因具有节能、舒适性好、灵活等优点在许多高档写字楼和商务会所中得到了越来越广泛的应用。

文章以某高档综合写字楼为例，探讨了变风量（vav）空调系统的设计问题，供相关人士参考。

关键词：变风量空调系统；vav；空调系统安装随着经济的发展和社会的进步，国外的许多先进空调技术逐渐引入国内并得到推广。

变风量（vav）空调系统因具有舒适性能高、节能、易于多区控制等优点在很多城市得到应用。

本文以某高档综合写字楼为例，探讨变风量（vav）空调系统的设计问题，供交流参考。

一、变风量（vav）空调系统简介变风量（vav）空调系统，即variable air volume的英文缩写，是以节能为目的发展起来的一种空调系统形式，其实质是保持空调的送风温度，根据空调房间内实际负荷的变化来调节空调送风量，从而达到控制房间温度的目的。

其工作原理是变风量空调系统的与其他空调系统的最大区别就是风量控制。

变风量空调系统的优点主要有：节能，舒适性好，设备噪音少，灵活性好，基本不存在漏税和卫生问题等，缺点是价格相对较好，一次性投入较大，适用性不是很普遍，一般只用于舒适性要求高，发展商实力雄厚的高档写字楼及商务会所。

二、变风量（vav）空调系统的设计vav系统主要是由空气处理设备，送（回）风系统，末端装置（变风量箱），自动控制仪表组成的。

现以某写字楼为例，介绍如何采用总风量控制方法进行变风量空调系统的设计。

该写字楼共有四层，一层为餐饮、配电室、蓄电池室、文印部、综合部、安全教育室等；二层为办公室，并设有会议室、资料室、设备房、顾问室、安全部等；三层主要是休息室、办公室、设备房；四层为办公室、通信中心、信息中心、值班室等。

总空调面积1939m2。

要求设中央空调，夏季供冷，冬季供热，为人们提供舒适的工作环境和就餐环境。

该栋楼vav空调系统的设计采用总风量控制法，具有快速、稳定的特点，即根据系统各末端风量之和与系统当前总风量相匹配的原理进行设计。

变风量空调系统施工方案一、项目概况1.1 项目名称本项目为变风量空调系统施工方案设计。

1.2 项目背景变风量空调系统作为一种高效节能的空调系统，正逐渐受到广泛关注和应用。

本方案旨在设计一套完整的变风量空调系统施工方案，以满足各类建筑物对于空调系统的需求。

1.3 项目目标本项目的主要目标是设计一套完备的变风量空调系统施工方案，包括系统设计、施工流程、材料采购、施工安装、调试运行等内容，确保系统运行稳定、高效、节能。

二、系统设计2.1 系统组成变风量空调系统主要由空调主机、风管、风口、控制器等组成。

2.2 系统原理变风量空调系统通过控制风量来实现对室内温湿度的调节，以达到节能、舒适的效果。

2.3 系统布局根据建筑物结构和空间需求设计合理的系统布局，确保空调系统能够有效覆盖整个建筑。

三、施工流程3.1 施工准备制定详细的施工计划，确定施工人员及相关材料设备，做好安全防护工作。

3.2 施工过程按照系统设计方案和施工图纸进行施工，保证施工质量和安全。

3.3 施工验收施工完成后，进行系统调试、性能测试，确保系统正常运行。

四、材料采购4.1 材料清单根据系统设计方案确定所需材料清单，包括空调主机、风管、风口、控制器等。

4.2 采购渠道选择可靠的供应商采购材料，保证材料质量和供货及时。

五、施工安装5.1 安装要求按照施工图纸和规范要求进行空调主机、风管、风口等设备的安装，确保安装质量。

5.2 安全施工严格遵守安全施工规范，做好施工现场安全管理，确保施工过程安全。

六、调试运行6.1 调试要求安装完成后进行系统调试，调整系统参数，确保系统运行稳定、节能。

6.2 运行监测系统正常运行后，进行运行监测，定期检查系统运行情况，及时发现问题并处理。

七、总结本文详细介绍了变风量空调系统施工方案的设计、施工流程、材料采购、施工安装、调试运行等内容，为相关施工人员提供了操作指南。

希望该方案能够帮助施工人员更好地完成变风量空调系统的安装施工工作，促进空调行业的发展。

变风量空调系统的设计与控制摘要：变风量空调系统通过调节送入房间的风量来适应负荷的变化，同时在确定系统总风量时还可以考虑一定的同时使用情况，所以能够节约风机运行能耗和减少风机装机容量。

近年来，变风量空调系统在我国得到大量的应用，本文针对变风量空调系统的设计及控制调试展开论述。

关键词：变风量空调系统；控制；调试。

0引言文章从变风量空调系统末端装置、冷负荷及风量计算、变风量空调系统的控制等方面对变风量空调系统进行了详细的介绍。

1变风量（亦称为VAV）空调系统末端装置VAV末端装置有很多类型，目前最常用的是串联式风机动力型、并联式风机动力型和单风管节流型末端装置。

1.1串联式风机动力型（简称串联型FPB）串联型FPB系统运行时由变风量空调箱送出的一次风，经末端内置的一次风风阀调节，再与吊顶内二次回风混合后通过末端风机增压送入空调区域。

变风量箱内一次风既通过一次风风阀，又通过增压风机。

它将较低温度的一次风同温暖的顶棚内空气混合成所需温度的空气送到空调房间内，无需低温送风口。

1.2并联式风机动力型（简称并联型FPB）并联型FPB系统运行时由变风量空调箱送出的一次风，经末端内置的一次风风阀调节后，直接送入空调区域。

大风量供冷时末端风机不运行，风机出口止回阀关闭。

增压风机与一次风风阀并排设置，经中央空调器处理后的一次风只通过一次风风阀而不通过增压风机。

1.3单风管型（简称单风管型VAV）系统运行时，由变风量空调箱送出的一次风，经末端内置的风阀调节后送入空调区域。

单风管型VAV装置也可作为定风量装置使用，只要把变风量装置的最大风量与最小风量设定为相同值即可。

2VAV系统的设计2.1VAV系统的设计分区在进行VAV系统设计时，需先对空调房间进行平面分区。

冬季，由外围护结构传热引起的热负荷以及围护结构壁面的冷辐射仅对靠近外围护结构一定范围内的外区产生影响。

除外区之外的室内其他区域则称为内区。

一般的分区范围是：靠近外围护结构3~5m的区域为外区，其余区域为内区。

变风量空调系统设计分析摘要：在当前社会发展中，随着人们对空调认识的不断增加，基于当前环境保护措施和走可持续发展道路为前提对空调系统的要求也在不断的增加和变化。

在当前社会发展的过程中，人们对室内要求的不断提高，空调系统作为改变室内环境和空气手段的主要措施和方法，其在发展和应用的过程中各种应用方式和应用手段也在不断的增加和变化。

在当前社会不断发展的过程中，变风量空调作为当前空调系统中的主要控制形式和变化手段，是当前空调设计过程中的主要因素。

本文就当前变风量空调系统的设计方法进行分析，提出其相应的改善措施和完善方法。

关键词：变风量空调系统;设计分析;空气质量;统计一、引言在当前社会发展的过程中，变风量空调已成为当前空调系统中的主要形式，更是其在发展过程中的主要控制手段和控制措施。

在当前空调系统设计的过程中，是利用相应的技术手段进行管理和分析的过程，是基于节能为基础进行完善和改进的过程。

随着我国经济的发展，各种管理手段和社会技术飞速的进步，各种空调设计手段和科学技术的不断完善，在变风量空调设计的过程中，是利用相应的技术手段和控制措施进行管理和分析的手段。

变风量空调系统因其节能显著、易于多区控制及舒适的优点在当前被广泛的应用在多个国家，成为当前空调系统中的主要应用措施和应用手段，更是当前设计过程中对新风处理和排风排烟系统的关键因素和手段。

二、变风量空调系统的构成变风量空调在设计的过程中是一个涵盖范围广，各种专业知识性要求强的设计过程，其在设计的过程中要结合当前实际情况进行分析，对其他各种学科的知识进行综合性管理和控制的过程，通过吸收各种影响因素和先进的技术进行控制和管理。

变风量空调是众多空调系统中的一种，是结合当前先进的科学技术为一体的设计模式和处理过程。

变风量空调系统主要由空气处理机（即空调箱）、消音器、送回风机进行相应的组成模式，是以当前先进的无关性单风道进行数字化控制的过程和组成的模式。

原设计控制方式采用变温度变静压方式，由于当前设计的过程中存在着多种技能缺陷和各种技术手段的不够完善，因此在其设计的过程中各种手段和方式的构成都存在着诸多的问题和控制模式，是采用先进的技术手段进行分析的过程。

低温送风变风量空调系统设计一、系统结构1.换热器：用于将低温环境中的热量吸收，并将其传递给制冷剂。

2.制冷机组：通过制冷循环将热量从室内排出，实现室内的降温。

3.送风系统：通过送风机将制冷剂吸收的热量传递给送风管道，将冷风送入室内。

4.控制系统：用于监测室内温度和外部环境温度，并自动调节送风量和制冷量。

二、工作原理低温送风变风量空调系统的工作原理是通过制冷剂循环来实现的。

首先，制冷剂在换热器中吸收低温环境中的热量，使其蒸发为低温蒸汽。

然后，低温蒸汽经过制冷机组的压缩和冷凝过程，将热量传递给外界并冷却下来。

最后，冷却后的制冷剂通过送风系统传递给送风管道，将冷风送入室内。

三、设计要点1.制冷量计算：根据室内外温差、人员负荷、建筑结构等因素来确定制冷量需求，从而选择合适的制冷机组。

2.换热器设计：根据低温环境的特点，采用适当的换热面积和材料，以提高换热效率和耐低温性能。

3.送风系统设计：根据需要调节送风量，选择合适的送风机和送风管道，以保证送风均匀、温度稳定。

4.控制系统设计：通过传感器实时监测室内温度和外部环境温度，根据设定值自动调节送风量和制冷量。

5.节能设计：采用节能制冷设备和换热器，优化送风系统的结构，合理调整控制系统的参数，以实现节能效果。

四、节能措施1.选择高效制冷机组：选择具有高性能系数的制冷机组，以提高制冷效率和降低耗能。

2.优化换热器设计：合理选择换热材料和流体，以提高换热效率和降低传热阻力。

3.控制系统优化：通过合理调整控制系统的参数，如设定温度、送风比例等，以实现能耗最优化。

4.热回收利用：将制冷机组排出的热量通过换热器回收利用，用于室内供暖或其他热能需求。

5.调节送风量：根据实际需求调节送风量，避免不必要的能量浪费。

6.统一管理与监控：通过统一的管理与监控系统，对系统运行情况进行实时监测与调整，提高系统运行效率。

综上所述，低温送风变风量空调系统的设计需要考虑系统结构、工作原理、设计要点和节能措施等方面。
