实验二 全站仪的认识与使用

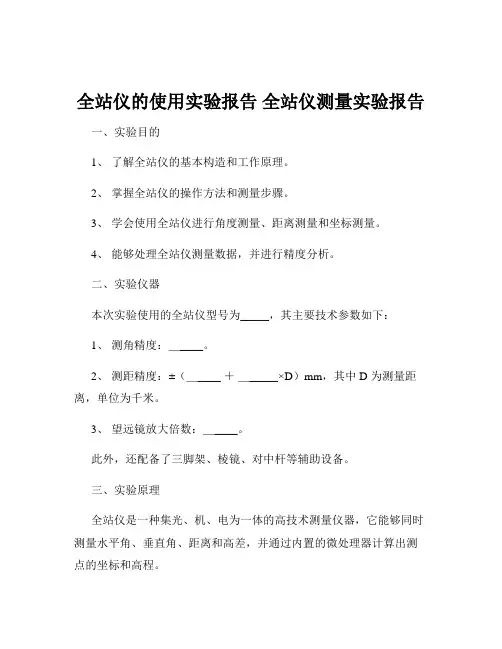

全站仪的使用实验报告全站仪测量实验报告一、实验目的1、了解全站仪的基本构造和工作原理。

2、掌握全站仪的操作方法和测量步骤。

3、学会使用全站仪进行角度测量、距离测量和坐标测量。

4、能够处理全站仪测量数据，并进行精度分析。

二、实验仪器本次实验使用的全站仪型号为_____，其主要技术参数如下：1、测角精度：＿____。

2、测距精度：±（＿____ ＋＿_____×D）mm，其中 D 为测量距离，单位为千米。

3、望远镜放大倍数：＿____。

此外，还配备了三脚架、棱镜、对中杆等辅助设备。

三、实验原理全站仪是一种集光、机、电为一体的高技术测量仪器，它能够同时测量水平角、垂直角、距离和高差，并通过内置的微处理器计算出测点的坐标和高程。

全站仪的测角原理是采用编码度盘或光栅度盘，通过光电扫描测量角度。

测距原理则是利用电磁波在空气中的传播速度和发射与接收信号的时间差来计算距离。

在进行坐标测量时，需要先设置测站坐标和后视点坐标，然后通过测量目标点与测站之间的角度和距离，计算出目标点的坐标。

四、实验步骤1、仪器安置将三脚架打开，使其高度适中，架头大致水平，并将全站仪安置在三脚架上，拧紧中心连接螺旋。

通过光学对中器对中地面点，调整三脚架的腿长，使圆水准器气泡居中。

再次精确对中，并调整管水准器使全站仪处于水平状态。

2、开机设置打开全站仪电源，进入主菜单。

设置测量模式，如角度测量、距离测量、坐标测量等。

设置测量单位、精度、温度和气压等参数。

3、角度测量选择水平角测量模式，盘左照准第一个目标点，设置零方向，然后顺时针依次照准其他目标点，读取水平角读数。

盘右照准同样的目标点，读取水平角读数。

计算水平角平均值，检查测量精度是否符合要求。

4、距离测量在距离测量模式下，安装棱镜，照准棱镜中心，测量距离。

测量多次，取平均值，以提高测量精度。

5、坐标测量设置测站坐标和后视点坐标，输入仪器高和棱镜高。

照准后视点，进行后视定向。

全站仪的使用和操作的实验报告1. 引言全站仪是一种用于测量地面上的点在三维空间中位置和坐标的仪器。

它主要由望远镜、测距仪、自动水平器和数据处理系统等部分组成。

全站仪具备高精度、高效率和方便携带等特点，广泛应用于建筑、土木工程和测绘等领域。

本实验旨在掌握全站仪的基本使用方法和操作技巧。

2. 实验设备•1台全站仪•三脚架•杆•测量点3. 实验步骤步骤一：全站仪的架设将三脚架放置在需要进行测量的点上，调整脚架使其稳定平衡。

然后将全站仪放在三脚架上，通过调节全站仪的三脚螺旋使其与地面水平。

这一步骤的目的是为了保证全站仪的稳定性和测量的准确性。

步骤二：测量基准点选取一个基准点作为参考点进行测量，可以是地面上突出的物体或者已经确定坐标的点。

在全站仪上设置基准点的坐标，并记录下来供后续测量使用。

步骤三：测量其他点的水平方向角通过望远镜观测测量点，并将其视线对准。

然后通过全站仪上的角度测量装置测量出点在水平方向上的角度，并记录下来。

步骤四：测量其他点的垂直方向角利用全站仪上的自动水平器，使仪器在水平方向上保持平衡。

然后通过望远镜观测测量点，在垂直方向上调整望远镜的位置，使其与水平线垂直。

利用全站仪上的角度测量装置测量出点在垂直方向上的角度，并记录下来。

步骤五：测量距离利用全站仪上的测距仪，在全站仪和目标点之间进行测量距离。

目前常用的测距仪有电子测距仪和激光测距仪两种类型。

根据具体仪器的使用方法进行操作。

步骤六：计算坐标和距离根据测量得到的角度和距离数据，结合基准点的坐标，利用三角测量原理，计算出其他点的空间坐标。

4. 实验结果与分析根据以上实验步骤，我们成功地完成了全站仪的使用和操作实验，并得到了测量的结果。

根据测量得到的角度和距离数据，我们可以计算出其他点的空间坐标。

这些数据对于建筑和土木工程等领域的测量和设计具有重要的参考价值。

实验中可能存在的误差主要来自于仪器的精度和操作者的技术水平。

因此，在实际应用中，我们需要选择合适精度的全站仪，并进行专业的培训和操作。

竭诚为您提供优质文档/双击可除全站仪的认识和使用实验报告篇一：全站仪的认识与使用实验报告全站仪的认识与使用实验报告1．实验时间：指导老师：分组号及成员：实验地点：2．实验目的：3.实验仪器及工具：4.实验任务及要求：5.实验步骤：6.实验数据记录及计算：全站仪测量记录表组别：仪器号码：年月日7.实验结果分析：8.实验总结：教师评价：篇二：全站仪操作与认识实验《数字测图原理与方法》课程实验指导书孟祥来编适用专业：地理信息与遥感黑龙江工程学院·测绘工程学院年月实验—全站仪的认识及使用一、实验目的（1）了解全站仪的基本构造及性能，熟悉各操作键的名称及其功能，并熟悉使用方法。

（2）掌握全站仪的安置方法和角度测量、距离测量与坐标测量的基本使用方法。

二、实验组织（1）性质：基础性实验。

（2）时数：课内1学时，课外1学时。

（3）组织：4人1组。

三、实验设备（1）每组5??级全站仪1套（含脚架1个、目标杆1根，棱镜与觇牌1套），记录本自带。

（2）自备：铅笔。

四、实验方法及步骤1．全站仪的构造（1）通过教师讲解和全站仪使用说明书，了解全站仪的基本结构及各操作部件的名称和作用。

（2）了解全站仪键盘上各按键的名称及其功能、显示符号的含义并熟悉角度测量、距离测量和坐标测量模式间的切换。

图1-1全站仪及棱镜2．全站仪测量（1）在小键盘上选择角度测量模式键,切换到角度测量模式，读出水平角、竖直角。

（2）在小键盘上选择距离测量模式键,切换到距离测量模式,读出斜距、平距、高差。

（3）在小键盘上选择坐标测量模式键，进入坐标测量模式，设置测站点坐标、定向，测量未知点坐标。

五、注意事项（1）全站仪使用时必须严格遵守操作规程，爱护仪器。

（2）仪器对中完成后，应检查连接螺旋是否使仪器与脚架牢固连接，以防仪器摔落。

（3）在阳光下使用全站仪测量时，一定要撑伞遮掩仪器，严禁用望远镜正对阳光。

（4）当电池电量不足时，应立即结束操作，更换电池。

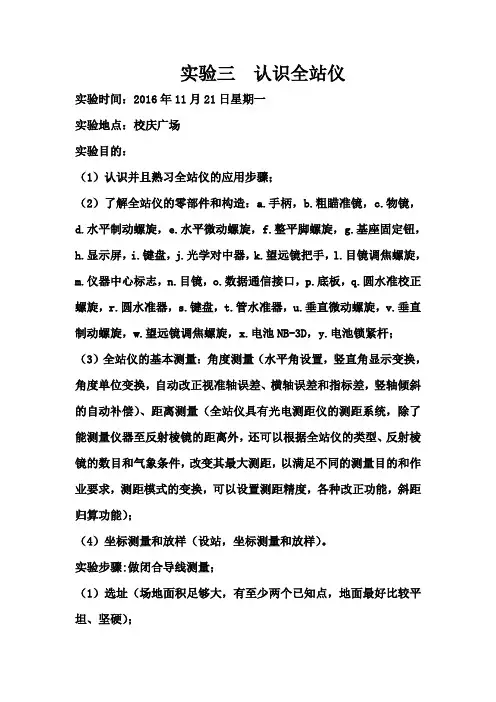

实验三认识全站仪实验时间：2016年11月21日星期一实验地点：校庆广场实验目的：（1）认识并且熟习全站仪的应用步骤；（2）了解全站仪的零部件和构造：a.手柄，b.粗瞄准镜，c.物镜，d.水平制动螺旋，e.水平微动螺旋，f.整平脚螺旋，g.基座固定钮，h.显示屏，i.键盘，j.光学对中器，k.望远镜把手，l.目镜调焦螺旋，m.仪器中心标志，n.目镜，o.数据通信接口，p.底板，q.圆水准校正螺旋，r.圆水准器，s.键盘，t.管水准器，u.垂直微动螺旋，v.垂直制动螺旋，w.望远镜调焦螺旋，x.电池NB-3D，y.电池锁紧杆；（3）全站仪的基本测量：角度测量（水平角设置，竖直角显示变换，角度单位变换，自动改正视准轴误差、横轴误差和指标差，竖轴倾斜的自动补偿）、距离测量（全站仪具有光电测距仪的测距系统，除了能测量仪器至反射棱镜的距离外，还可以根据全站仪的类型、反射棱镜的数目和气象条件，改变其最大测距，以满足不同的测量目的和作业要求，测距模式的变换，可以设置测距精度，各种改正功能，斜距归算功能）；（4）坐标测量和放样（设站，坐标测量和放样）。

实验步骤:做闭合导线测量；（1）选址（场地面积足够大，有至少两个已知点，地面最好比较平坦、坚硬）；（2）找点（找至少四个点并且每两个点之间的距离不少于30米闭合，其中一个已知点作为其中的一个点）；（3）架好仪器并且整平；（4）测点。

实验总结：认识了全站仪的结构与部件，学会了全站仪的基本操作。

全站仪的使用需要团队之间的合作，通过这次试验促进了我们之间的默契，加强了团结意识，加深了团队精神。

实验中我们也经历了一些失败与挫折，但是通过我们的合作与请教老师，我们解决了全部的问题，增长了知识与技能。

总之，这次试验我受益匪浅。

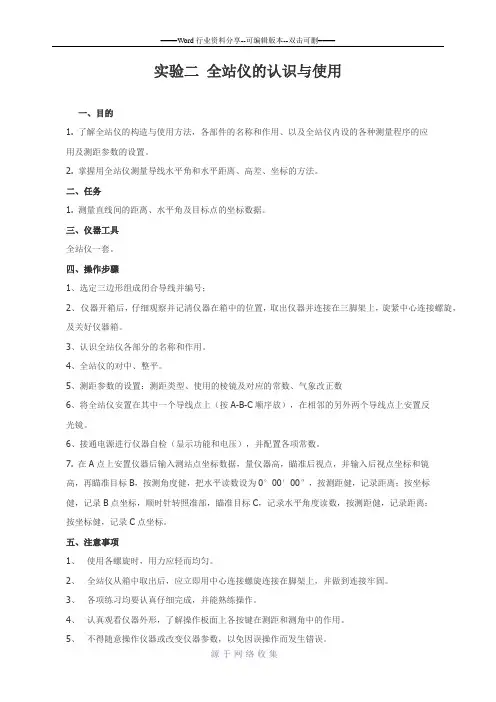

实验二全站仪的认识与使用一、目的1. 了解全站仪的构造与使用方法，各部件的名称和作用、以及全站仪内设的各种测量程序的应用及测距参数的设置。

2. 掌握用全站仪测量导线水平角和水平距离、高差、坐标的方法。

二、任务1. 测量直线间的距离、水平角及目标点的坐标数据。

三、仪器工具全站仪一套。

四、操作步骤1、选定三边形组成闭合导线并编号；2、仪器开箱后，仔细观察并记清仪器在箱中的位置，取出仪器并连接在三脚架上，旋紧中心连接螺旋，及关好仪器箱。

3、认识全站仪各部分的名称和作用。

4、全站仪的对中、整平。

5、测距参数的设置：测距类型、使用的棱镜及对应的常数、气象改正数6、将全站仪安置在其中一个导线点上（按A-B-C顺序放），在相邻的另外两个导线点上安置反光镜。

6、接通电源进行仪器自检（显示功能和电压），并配置各项常数。

7. 在A点上安置仪器后输入测站点坐标数据，量仪器高，瞄准后视点，并输入后视点坐标和镜高，再瞄准目标B，按测角度健，把水平读数设为0°00′00″，按测距健，记录距离；按坐标健，记录B点坐标，顺时针转照准部，瞄准目标C，记录水平角度读数，按测距健，记录距离；按坐标健，记录C点坐标。

五、注意事项1、使用各螺旋时，用力应轻而均匀。

2、全站仪从箱中取出后，应立即用中心连接螺旋连接在脚架上，并做到连接牢固。

3、各项练习均要认真仔细完成，并能熟练操作。

4、认真观看仪器外形，了解操作板面上各按键在测距和测角中的作用。

5、不得随意操作仪器或改变仪器参数，以免因误操作而发生错误。

6、严禁将照准头对向太阳或其它强光物体，不能用手摸仪器或反光镜镜面。

7、不得带电搬移仪器，远距离或困难地区应装箱搬移，并及时带走其它工具。

六、上交资料每组上交现场记录表和每人上交实验报告一份。

全站仪的认识和使用实验报告全站仪的认识和使用实验报告一、实验目的本实验旨在让学生了解和掌握全站仪的基本结构、功能和使用方法，通过实践操作，熟悉全站仪在测量工作中的实际应用。

二、实验设备实验所使用的全站仪为市面上广泛使用的智能全站仪，具有自动目标识别和测量功能。

设备包含全站仪主体、三脚架、反射棱镜、测距仪、储存卡等组成部分。

三、实验步骤与内容1、全站仪的基本结构认知：了解全站仪的各部分名称和功能，如望远镜、水平仪、操作面板、显示屏等。

2、全站仪的基本操作：按照设备说明书的步骤，进行全站仪的开机、关机、瞄准、测量等基本操作。

3、实验场地准备：选择一处室外实验场地，选取合适的测量点，并设置反射棱镜。

4、测量实验：利用全站仪进行实际测量，包括距离测量、角度测量、高程测量等。

将测量数据记录在实验记录表中。

5、数据处理：将测量数据进行分析和处理，计算出实验结果，对比理论值，评估测量精度。

四、实验结果与分析1、实验结果：记录实验测量数据，整理成表格，并绘制相应的图形。

2、结果分析：对比实际测量值与理论值，分析测量误差，评估测量精度。

了解全站仪测量的误差来源，如大气折射、仪器精度误差等。

五、实验总结通过本次实验，我们了解了全站仪的基本结构、功能和使用方法，掌握了全站仪的测量操作。

我们也认识到测量误差的存在和影响，了解了提高测量精度的途径和方法。

在实际工程应用中，全站仪具有重要作用，能够提高测量效率和精度，为工程建设提供可靠的数据支持。

本次实验让我们对全站仪有了更深入的了解和掌握，对于今后从事测量工作有很大的帮助。

今后我们应继续学习和实践，提高自己的测量技能和专业知识。

实验1 全站仪的认识与使用一、目的和要求1．了解全站仪的构造。

2．熟悉全站仪的操作界面及作用。

3．掌握全站仪的基本功能及其使用。

二、仪器和工具全站仪1台，对中杆1把，棱镜1组，盒尺。

三、方法与步骤（一）全站仪的认识全站仪由照准部、基座、水平度盘等部分组成，采用光栅度盘，读数方式为电子显示。

有功能操作键及电源，还配有数据通信接口。

（二）全站仪的使用（以科力达全站仪为例进行介绍）1.测量前的准备工作（1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

（2）仪器的安置①在实验场地上选择一点O作为测站，另外两点A、B作为观测点。

②将全站仪安置于O点，对中、整平。

③在两点分别安置棱镜。

（3）竖直度盘和水平度盘指标的设置①竖直度盘指标设置松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。

随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置松开水平制动螺旋，旋转照准部360°，水平度盘指标即自动设置。

随即一声鸣响，同时显示水平角。

至此，竖直度盘和水平度盘指标已设置完毕。

注意：每当打开仪器电源时，必须重新设置水平度盘和竖直度盘的指标。

（4）调焦与照准目标操作步骤与一般经纬仪相同，注意消除视差。

2.角度测量（1）进入角度测量模式。

（2）安置全站仪于已知点O，以左前方A点、右前方B点为瞄准目标完成水平角观测一个测回（置A点起始水平度盘读数为0°00′00″）。

要求半测回角值之差不大于±24″。

（3）换人观测另一个测回，要求配置水平度盘起始方向读数为180/n等。

3.距离测量和初算高差测定（1）进入距离模式，将数据显示顺序定为“平距（H）”或“高差（V）；（2）进入距离参数设置界面，输入当时的温度及气压以得到正确的大气改正数PPM，输入棱镜常数改正值PC，测距模式定为“N次精测”、测量次数定为“2”；（3）瞄准左方目标A，测量OA的水平距离和初算高差。

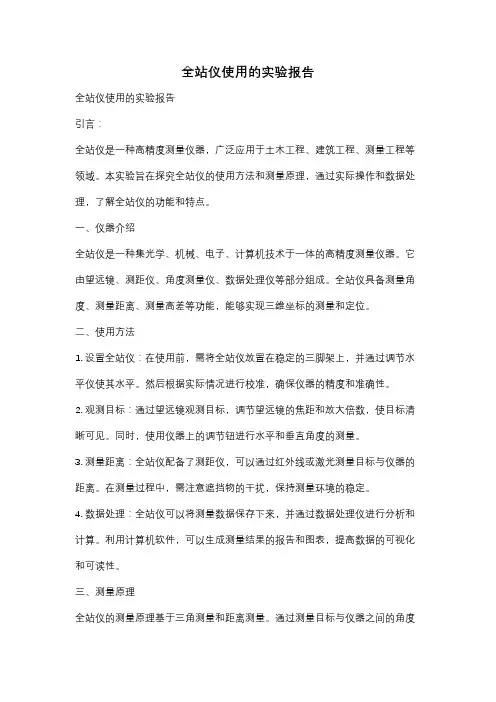

全站仪使用的实验报告全站仪使用的实验报告引言：全站仪是一种高精度测量仪器，广泛应用于土木工程、建筑工程、测量工程等领域。

本实验旨在探究全站仪的使用方法和测量原理，通过实际操作和数据处理，了解全站仪的功能和特点。

一、仪器介绍全站仪是一种集光学、机械、电子、计算机技术于一体的高精度测量仪器。

它由望远镜、测距仪、角度测量仪、数据处理仪等部分组成。

全站仪具备测量角度、测量距离、测量高差等功能，能够实现三维坐标的测量和定位。

二、使用方法1. 设置全站仪：在使用前，需将全站仪放置在稳定的三脚架上，并通过调节水平仪使其水平。

然后根据实际情况进行校准，确保仪器的精度和准确性。

2. 观测目标：通过望远镜观测目标，调节望远镜的焦距和放大倍数，使目标清晰可见。

同时，使用仪器上的调节钮进行水平和垂直角度的测量。

3. 测量距离：全站仪配备了测距仪，可以通过红外线或激光测量目标与仪器的距离。

在测量过程中，需注意遮挡物的干扰，保持测量环境的稳定。

4. 数据处理：全站仪可以将测量数据保存下来，并通过数据处理仪进行分析和计算。

利用计算机软件，可以生成测量结果的报告和图表，提高数据的可视化和可读性。

三、测量原理全站仪的测量原理基于三角测量和距离测量。

通过测量目标与仪器之间的角度和距离，可以确定目标在三维空间中的坐标。

全站仪利用高精度的角度测量仪和测距仪，将测量结果转化为数字信号，通过数据处理仪进行计算和分析。

四、实验结果与分析在实验过程中，我们使用全站仪对一座建筑物进行测量。

通过观测建筑物的角度和测量建筑物与仪器的距离，我们成功确定了建筑物在三维空间中的坐标。

同时，我们对测量数据进行了处理和分析，生成了建筑物的平面图和高程图。

通过对实验结果的分析，我们发现全站仪具备高精度和稳定性的特点。

它能够在复杂的环境中进行测量，并提供准确的测量结果。

全站仪的使用大大提高了测量的效率和精度，为工程建设和测绘工作提供了强有力的支持。

五、总结与展望通过本次实验，我们深入了解了全站仪的使用方法和测量原理。

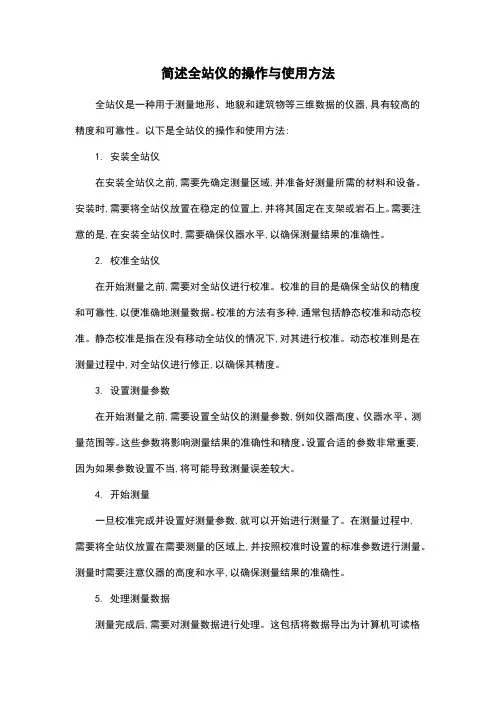

简述全站仪的操作与使用方法全站仪是一种用于测量地形、地貌和建筑物等三维数据的仪器,具有较高的精度和可靠性。

以下是全站仪的操作和使用方法:1. 安装全站仪在安装全站仪之前,需要先确定测量区域,并准备好测量所需的材料和设备。

安装时,需要将全站仪放置在稳定的位置上,并将其固定在支架或岩石上。

需要注意的是,在安装全站仪时,需要确保仪器水平,以确保测量结果的准确性。

2. 校准全站仪在开始测量之前,需要对全站仪进行校准。

校准的目的是确保全站仪的精度和可靠性,以便准确地测量数据。

校准的方法有多种,通常包括静态校准和动态校准。

静态校准是指在没有移动全站仪的情况下,对其进行校准。

动态校准则是在测量过程中,对全站仪进行修正,以确保其精度。

3. 设置测量参数在开始测量之前,需要设置全站仪的测量参数,例如仪器高度、仪器水平、测量范围等。

这些参数将影响测量结果的准确性和精度。

设置合适的参数非常重要,因为如果参数设置不当,将可能导致测量误差较大。

4. 开始测量一旦校准完成并设置好测量参数,就可以开始进行测量了。

在测量过程中,需要将全站仪放置在需要测量的区域上,并按照校准时设置的标准参数进行测量。

测量时需要注意仪器的高度和水平,以确保测量结果的准确性。

5. 处理测量数据测量完成后,需要对测量数据进行处理。

这包括将数据导出为计算机可读格式、对数据进行配准和校正、以及生成三维模型等。

在处理数据时,需要注意数据的完整性和准确性,以确保测量结果的可靠性。

6. 分析测量结果最后,需要对测量结果进行分析和评估。

这包括比较测量结果和实际地形的相似性、分析测量误差的原因以及确定测量数据的应用价值等。

全站仪是一种高精度的测量仪器,正确的操作和使用方法可以确保测量结果的准确性和可靠性。

在实际应用中,需要根据具体情况进行适当调整和优化,以提高测量效率和精度。

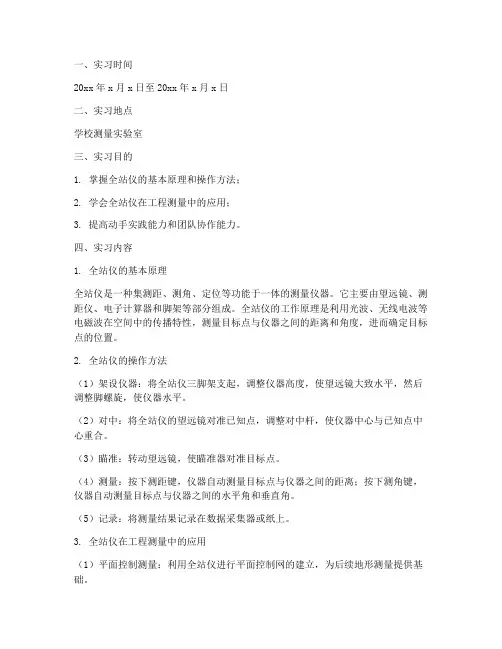

一、实习时间20xx年x月x日至20xx年x月x日二、实习地点学校测量实验室三、实习目的1. 掌握全站仪的基本原理和操作方法；2. 学会全站仪在工程测量中的应用；3. 提高动手实践能力和团队协作能力。

四、实习内容1. 全站仪的基本原理全站仪是一种集测距、测角、定位等功能于一体的测量仪器。

它主要由望远镜、测距仪、电子计算器和脚架等部分组成。

全站仪的工作原理是利用光波、无线电波等电磁波在空间中的传播特性，测量目标点与仪器之间的距离和角度，进而确定目标点的位置。

2. 全站仪的操作方法（1）架设仪器：将全站仪三脚架支起，调整仪器高度，使望远镜大致水平，然后调整脚螺旋，使仪器水平。

（2）对中：将全站仪的望远镜对准已知点，调整对中杆，使仪器中心与已知点中心重合。

（3）瞄准：转动望远镜，使瞄准器对准目标点。

（4）测量：按下测距键，仪器自动测量目标点与仪器之间的距离；按下测角键，仪器自动测量目标点与仪器之间的水平角和垂直角。

（5）记录：将测量结果记录在数据采集器或纸上。

3. 全站仪在工程测量中的应用（1）平面控制测量：利用全站仪进行平面控制网的建立，为后续地形测量提供基础。

（2）地形测量：利用全站仪进行地形点的测绘，绘制地形图。

（3）建筑物放样：利用全站仪进行建筑物放样，确保建筑物位置准确。

（4）道路测量：利用全站仪进行道路中线测量，为道路施工提供依据。

五、实习过程及成果1. 实习过程（1）分组：将学生分成若干小组，每组由一名组长负责。

（2）学习全站仪的基本原理和操作方法。

（3）进行全站仪的架设、对中、瞄准、测量和记录等操作。

（4）进行实地测量，包括平面控制测量、地形测量、建筑物放样和道路测量等。

（5）整理测量数据，绘制地形图、建筑物放样图和道路中线图等。

2. 实习成果（1）掌握了全站仪的基本原理和操作方法。

（2）熟悉了全站仪在工程测量中的应用。

（3）提高了动手实践能力和团队协作能力。

（4）完成了实习任务，取得了较好的成果。

全站仪的认识实验报告一、实验目的1、了解全站仪的基本结构和工作原理。

2、掌握全站仪的操作方法和使用步骤。

3、能够运用全站仪进行角度测量、距离测量和坐标测量等基本测量工作。

4、熟悉全站仪在工程测量中的应用，提高实际操作能力和解决问题的能力。

二、实验仪器本次实验所使用的全站仪为_____型号全站仪，其主要技术参数如下：1、测角精度：＿____。

2、测距精度：＿____。

3、望远镜放大倍数：＿____。

三、全站仪的基本结构全站仪主要由以下几个部分组成：1、望远镜：用于瞄准目标，可进行水平和垂直方向的转动。

2、操作键盘：用于输入指令和参数，控制全站仪的各种功能。

3、显示屏：显示测量数据、操作提示和仪器状态等信息。

4、电池：为全站仪提供电源。

5、基座：用于支撑和固定全站仪。

四、全站仪的工作原理全站仪是一种集光、机、电为一体的高精度测量仪器，其工作原理是利用电子测角技术和光电测距技术，同时测量目标点的水平角、垂直角和距离，并通过内置的计算机程序计算出目标点的坐标。

在测角方面，全站仪采用编码度盘或光栅度盘，通过光电扫描获取角度信息。

在测距方面，全站仪发射调制的红外光或激光，经反射后被接收，根据光的传播时间计算出距离。

五、全站仪的操作方法和使用步骤1、安置仪器将全站仪安置在测站点上，对中、整平，使仪器的中心与测站点的标志中心重合，仪器的竖轴垂直。

连接好电源和通讯电缆。

2、开机按下电源开关，仪器开机，进行自检。

3、设置参数输入测站点的坐标、后视点的坐标、仪器高、棱镜高等参数。

设置测量模式，如角度测量、距离测量、坐标测量等。

4、瞄准目标用望远镜瞄准后视点，进行后视定向。

转动望远镜，瞄准目标点。

5、测量进行角度测量，读取水平角和垂直角。

进行距离测量，读取距离值。

重复测量，以提高测量精度。

6、记录数据将测量数据记录在测量手簿或仪器内存中。

7、关机测量完成后，关闭仪器电源，拆卸仪器。

六、实验数据及处理1、角度测量数据测量了多个目标点的水平角和垂直角，记录如下表：｜目标点|水平角|垂直角|｜｜｜｜｜1|＿____|＿____|｜2|＿____|＿____|｜3|＿____|＿____|2、距离测量数据测量了测站点到各目标点的距离，记录如下表：｜目标点|距离|｜｜｜｜1|＿____|｜2|＿____|｜3|＿____|3、坐标测量数据根据角度和距离测量数据，计算出各目标点的坐标，记录如下表：｜目标点|X 坐标|Y 坐标|｜｜｜｜｜1|＿____|＿____|｜2|＿____|＿____|｜3|＿____|＿____|4、数据处理对测量数据进行检查和核对，剔除错误数据。

全站仪的认识与使用实验报告.doc
总体认识
全站仪是一种数据采集系统，由旋转阵列角度传感器、水平仪、高度计和水平单元组成，最主要的是它的测量应用，功能多样式，可以应用于测绘、建筑、航海、结构物等各
种工程项目中，十分方便。

全站仪可以采集、存储多种数据，如高程测量、方位测量、绝
对重力测量等，它对地形、高程、磁力场、气压波形、绝对重力、吃水等均具有间接测量
能力，准确度可达分米级，可以实现大区域的一次性、多分量测量，以及反复垂直投影的
动态测量。

使用实验
实验中，我们使用的是Petro-Instek兰克斯全站仪，它有先进的测量系统，可以对
各种测量量进行采集、存储和处理，有完善的系统功能，可以基于机器视觉实现自动检测，数据有效性高，准确度也极高。

要进行全站仪测量，首先要把全站仪安装到基准柱上，全站仪中有三个重要特性，即
水平、垂直和旋转。

当配置完成后，开始按规定的方法对数据进行测量，首先要将全站仪
调整至水平架，然后由水平仪覆盖会射区域，将工作站衍射出晕圈，并实现垂直方向的阵
列发射，接着等待接收站接收到信号，再利用旋转仪覆盖类似的晕圈，然后重复上述步骤，直到收集到足够的数据，以便满足测量需求。

最后，数据将经处理后，用于后续分析应用。

实验结果
通过实验，我们发现，使用全站仪进行测量可以很好的满足高精度、定位和测绘的所
有需求，由此可以看出，它非常适合制作图表和写作报告，可以起到良好的参考作用。

在
实验中，数据采集部分表现良好，全站仪仪器的精度和准确性得到了很好的体现，数据处
理部分的性能也有所提升，得到了实验组的一致认可。

全站仪是一种集光、机、电为一体的高技术测量仪器,能够进行角度测量、距离测量和数据处理等多种功能。

在全站仪的帮助下,我们可以更加高效地进行建筑工程、道路工程、地形测量等领域的测量工作。

本实习报告将详细介绍全站仪的功能使用及观测方法。

一、全站仪的功能使用1.角度测量全站仪最基本的功能就是进行角度测量。

它可以测量水平角、垂直角和高程角等多种角度。

在进行角度测量时,需要先将全站仪的三脚架搭建好,并保证全站仪的镜头对准测站点。

然后,输入测站点的高程和仪器高程,点击开始测量按钮,全站仪就会自动进行角度测量。

测量结果会显示在屏幕上,同时也可以通过数据线将数据传输到电脑上进行处理。

2.距离测量全站仪还可以进行距离测量。

在全站仪中,距离测量主要分为两种方式:一种是对向测量,另一种是倾斜测量。

对向测量是指在全站仪的两个站点之间,将全站仪对准对向站点,然后测量两个站点之间的距离。

倾斜测量是指在全站仪的一个站点上,将全站仪倾斜一定角度,然后测量该点到另一个站点的高度差,从而计算出两个站点之间的距离。

3.数据处理全站仪还可以进行数据处理。

在全站仪中,数据处理主要分为两种方式:一种是在仪器上进行数据处理,另一种是将数据传输到电脑上进行处理。

在仪器上进行数据处理时,可以进行简单的计算和数据展示。

将数据传输到电脑上进行处理时,可以使用专业的全站仪数据处理软件,进行更加复杂的数据分析和处理。

二、全站仪的观测全站仪的观测主要包括角度观测和距离观测两种。

在进行角度观测时,需要将全站仪的三脚架搭建好,并保证全站仪的镜头对准测站点。

然后,输入测站点的高程和仪器高程,点击开始测量按钮,全站仪就会自动进行角度测量。

在进行距离观测时,需要将全站仪的镜头对准目标点,然后输入目标点的高程,点击开始测量按钮,全站仪就会自动进行距离测量。

全站仪是一种非常重要的测量仪器,在建筑工程、道路工程、地形测量等领域中有着广泛的应用。

本实习报告详细介绍了全站仪的功能使用及观测方法,希望能够对相关领域的测量工作提供一些帮助。

认识全站仪的实验报告一、引言全站仪是一种用于测量地面坐标、高程和方位角的仪器。

它在土木工程、建筑测量和地质勘探等领域有着广泛的应用。

本实验旨在通过实际操作全站仪，对其原理和使用方法进行了解，并掌握测量精度评定的基本方法。

二、实验步骤1. 全站仪的组装和准备首先，将全站仪的各个组件按照说明书进行组装。

确保各个部件的连接紧固可靠，仪器正常工作。

然后，根据实际需要进行调整，例如调整仪器的高度和水平，以确保测量的准确性。

2. 基本测量操作通过全站仪的操作界面，选择相应的测量模式和参数设置。

然后，将仪器对准待测点，并观察测量结果的显示。

可以通过望远镜观察目标点，或者通过仪器上的显示屏查看测量结果。

根据需要，可以进行水平角、垂直角和距离的测量。

3. 坐标测量和数据处理在进行坐标测量时，需要设置参考点，并确定测量的目标点。

全站仪可以通过测量各个角度和距离，计算出目标点的坐标。

测量完成后，将测量数据导入计算机，并使用相关软件进行数据处理和分析。

可以绘制出测量结果的图形或者生成报告。

4. 测量精度评定为了评定测量结果的精度，可以进行精度评定实验。

首先，在实验中设置一个已知坐标的基准点，然后用全站仪进行测量。

将测量结果与基准坐标进行比较，计算出测量误差。

通过多次实验，可以得到测量结果的平均误差和标准差，从而评定测量的精度和可靠性。

5. 安全注意事项在实验过程中，需要注意以下安全事项：•使用全站仪时，要保持平稳和稳定的姿势，避免仪器的震动和倾斜。

•操作时要小心，避免仪器的碰撞和损坏。

•遵守相关的安全操作规程，确保人身安全。

三、实验结果与讨论通过实验，我们成功地操作了全站仪，完成了目标点的测量和数据处理。

测量结果显示，我们获得了较为准确的坐标和角度数据。

通过精度评定实验，我们发现测量结果的误差较小，达到了预期的精度要求。

然而，在实际操作中，我们也遇到了一些困难和挑战。

例如，在目标点的选择和对准过程中，需要一定的经验和技巧。

全站仪实验报告全站仪综合试验报告一、实验题目全站仪的应用二、实验目的1、测距综合试验实验报告熟知全站仪的基本构造、操作原理、操作流程、主要功能等，旨在加强同学们理论联系实践的动手能力，为毕业出去工作打下坚实的基础。

三、实验基本原理(1)光电测距仪发出红外光束到目标点位处调平后的棱镜经反射回来，全站仪计算发出光束的时间点到返回的时间点，从而计算光束运行轨迹的长度，因为光在不同介质中的运行速度的不同，所以要求精确测量时应避免大雾、高温、和空气潮湿的天气，全站仪中有测温度和测气压的装置，测得温度和气压后生成一个改正系数，在全站仪每次测距时都参与计算，尽管如此，全站仪仍然不能把所有气象因素都计算在内，所以在进行要求精度较高的测量时应选在晴朗、空气质量较好的天气进行。

(2)大气折光对测距的影响:光越靠近地面时折光越大，仪器支起应高出地面1m 以上，特别在高温天气，靠近地面处的气浪非常大，造成的折射率也非常大，要避免在这种天气进行高精度测量。

(适用所有仪器)(3)棱镜常数:光在玻璃中的折射率为1.5,1.6，在空气中近似等于1，光在玻璃中传播比空气中慢很多，所以光经过棱镜中所用时间较空气中长，测得距离会比实际增大一定的距离，增大的部分为棱镜常数，这个在说明书中有所标注。

2、测角3、误差与经纬仪的原理是一样的仍旧采用度盘，从度盘采用电扫描和电子元件进行自动读数和液晶显示，以便把测得的角度生成电子数据，为全站仪内部计算提供数据。

因为常用全站仪的光电测距测距中误差为?5mm左右，(我国现行城市测量规范将测距仪划分为两级，即，一级:为中误差小于5mm,二级为中误差大于5mm小于10mm)，梭镜对中的高度误差，以及竖直角测量误差等各项因素的影响，所累积的误差是很大的，所以不宜用全站仪进行要求高程精度比较高的测量工作。

4、全站仪内部运算在进行坐标放样和坐标测量工作中，全站仪在已知点建站后，用另一通视的已知点做为后视，然后测距，测距后全站仪根据这两个已知点自动进行内部运算，计算出这条边的坐标方位角，此时以这条边为起始边就可以进行测量工作了。

全站仪的使用实验报告全站仪的使用实验报告引言：全站仪是一种现代化的测量仪器，它集合了测角、测距和测高等多种功能于一体。

全站仪的使用广泛应用于土木工程、建筑工程和地理测量等领域，它能够提高测量的精度和效率。

本实验旨在探究全站仪的使用方法和技巧，并通过实际操作来验证其测量的准确性。

实验目的：1. 学习全站仪的基本原理和使用方法；2. 掌握全站仪的操作技巧；3. 验证全站仪在实际测量中的准确性。

实验器材和材料：1. 全站仪；2. 三脚架；3. 测量棒；4. 测量标杆；5. 笔记本电脑。

实验步骤：1. 设置全站仪：首先，将三脚架放置在测量点上，并确保其稳定。

然后，将全站仪安装在三脚架上，并调整水平。

最后，将笔记本电脑与全站仪连接，确保数据传输的正常。

2. 校准全站仪：在进行实际测量之前，需要对全站仪进行校准。

校准包括水平校准和垂直校准。

水平校准是为了确保水平轴的准确性，而垂直校准则是为了保证垂直轴的准确性。

3. 进行测量：在校准完成后，可以开始实际的测量工作了。

首先，选择一个已知点作为基准点，并将其坐标输入到全站仪中。

然后，使用测量棒对目标点进行测量，全站仪会自动记录测量数据。

重复该过程，直至完成所有测量点的测量。

4. 数据处理：测量完成后，将全站仪中的测量数据导入笔记本电脑中进行处理。

使用专业的测量软件，可以对数据进行分析、计算和绘图等操作。

通过数据处理，可以得到测量点的坐标、高程和角度等信息。

实验结果与讨论：通过本次实验，我们成功地使用全站仪进行了测量工作。

在实际操作中，全站仪的使用方法和技巧起到了关键的作用。

合理设置全站仪的位置和角度，可以提高测量的准确性。

在校准过程中，水平校准和垂直校准是必不可少的步骤，它们能够保证全站仪的测量结果的准确性。

在测量过程中，我们严格按照操作规程进行，确保测量数据的可靠性。

通过数据处理，我们获得了测量点的坐标、高程和角度等信息，这些数据对于土木工程和建筑工程等领域的设计和施工具有重要意义。

认识全站仪的实验报告认识全站仪的实验报告一、引言全站仪是一种用于测量地面水平和垂直角度的仪器，广泛应用于土木工程、建筑工程和测绘工程等领域。

本实验旨在通过实际操作，深入了解全站仪的原理、功能和使用方法。

二、实验目的1. 了解全站仪的基本构造和工作原理；2. 掌握全站仪的操作方法和测量技巧；3. 实际应用全站仪进行地面水平和垂直角度的测量。

三、实验装置和材料1. 全站仪：包括测角仪、测距仪和数据处理仪等组成部分；2. 三脚架：用于支撑全站仪，保证测量的稳定性；3. 测量杆：用于测量距离和高度。

四、实验步骤1. 搭建三脚架：将三脚架打开并调整至水平状态，确保全站仪的稳定性。

2. 安装全站仪：将全站仪安装在三脚架上，并进行初步调试，确保仪器的准确性。

3. 校准全站仪：使用校准板对全站仪进行校准，使测量结果更加准确可靠。

4. 测量水平角度：通过全站仪的测角仪功能，测量地面的水平角度，并记录测量结果。

5. 测量垂直角度：使用全站仪的测角仪功能，测量地面的垂直角度，并记录测量结果。

6. 数据处理：将测量结果导入数据处理仪，进行数据分析和处理，得出最终的测量结果。

7. 结束实验：拆卸全站仪，整理实验装置和材料，保持实验环境的整洁。

五、实验结果与分析通过实验测量，我们得到了一系列地面水平和垂直角度的测量结果。

根据这些数据，我们可以进行进一步的分析和应用。

在实验过程中，我们发现全站仪具有高精度、高稳定性和高可靠性的特点。

它可以快速准确地测量地面的水平和垂直角度，为工程测量提供了重要的技术支持。

六、实验心得体会通过本次实验，我对全站仪有了更深入的认识。

全站仪作为一种高精度测量仪器，不仅具有广泛的应用领域，还能够提高工程测量的效率和精度。

在实验过程中，我学会了正确搭建三脚架和安装全站仪的方法，掌握了全站仪的校准和操作技巧。

通过实际测量，我对全站仪的测量结果和数据处理有了更深入的理解。

总结起来，全站仪是一种非常重要的工程测量仪器，它的应用可以提高工程建设的质量和效率。

全站仪的认识和使用1. 嘿，伙计们！今天咱们来聊聊这个看起来超级酷炫的"全站仪"。

别被它高大上的名字吓到啦，其实它就是个超级厉害的测量神器！2. 想象一下，你站在一个建筑工地上，周围一片繁忙。

突然，你看到一个工程师架起了一个像是未来科技的三脚架，上面放着一个神秘的仪器。

那个就是我们今天的主角——全站仪！它就像是工程界的"千里眼"，能让你轻松掌握周围环境的一切秘密。

3. 全站仪长得有点像是望远镜和相机的混合体，但比它们都要厉害得多。

它不仅能看得远，还能精确测量距离、角度，甚至高度！简直就是工程师们的"百宝箱"啊！4. 使用全站仪的时候，你会感觉自己像是变身成了超级英雄。

只需轻轻转动它，瞄准目标，按下按钮，嘿咻！数据就乖乖地跑到了屏幕上。

它就像是有魔法一样，能把复杂的测量变成小菜一碟。

5. 但是，别以为使用全站仪就是小孩子玩过家家那么简单。

哦，不不不，这可是需要真功夫的！你得像个瑜伽高手一样，保持身体稳定，眼睛要像老鹰一样敏锐，手指还得灵活得像钢琴家。

一不小心，测量结果就可能偏得比奶奶织的毛衣还要歪！6. 记得有一次，我看到一个新手工程师使用全站仪的场景，简直笑死我了。

他站在那里，双手颤抖得像是在跳舞，眼睛眯得比针眼还小，嘴里还念叨着："别动，别动，求求你别动啊！"好像全站仪是个调皮的小动物似的。

7. 说到这里，我不得不提醒大家：使用全站仪可不是闹着玩的。

你得像对待自己的心肝宝贝一样小心翼翼。

要是不小心把它摔了，那可就真的是"全"站"废"了！8. 使用全站仪的时候，有几个小窍门我可得传授给你们。

首先，架设的时候要稳，稳得像泰山一样。

然后，调平要准，准得像公平秤一样。

最后，瞄准要狠，狠得像狙击手一样。

记住这三点，你就是全站仪界的"三好学生"啦！9. 有时候，使用全站仪还真能碰到一些有趣的事。
