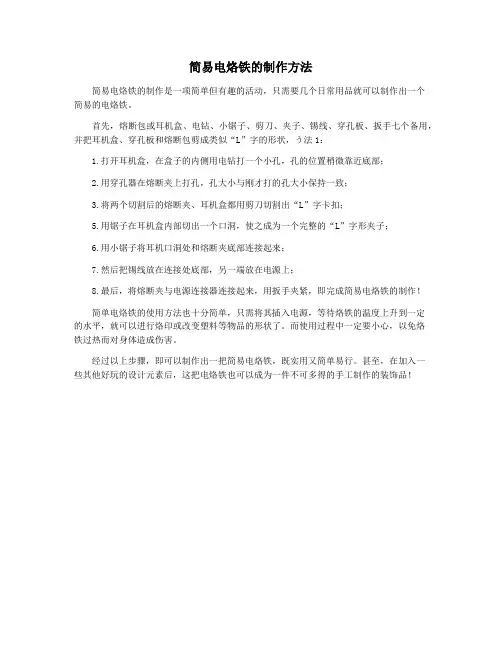

简易电烙铁的制作方法
简易电烙铁的制作是一项简单但有趣的活动，只需要几个日常用品就可以制作出一个
简易的电烙铁。

首先，熔断包或耳机盒、电钻、小锯子、剪刀、夹子、锡线、穿孔板、扳手七个备用，并把耳机盒、穿孔板和熔断包剪成类似“L”字的形状，う法1：
1.打开耳机盒，在盒子的内侧用电钻打一个小孔，孔的位置稍微靠近底部；
2.用穿孔器在熔断夹上打孔，孔大小与刚才打的孔大小保持一致；
3.将两个切割后的熔断夹、耳机盒都用剪刀切割出“L”字卡扣；
5.用锯子在耳机盒内部切出一个口洞，使之成为一个完整的“L”字形夹子；
6.用小锯子将耳机口洞处和熔断夹底部连接起来；
7.然后把锡线放在连接处底部，另一端放在电源上；
8.最后，将熔断夹与电源连接器连接起来，用扳手夹紧，即完成简易电烙铁的制作！
简单电烙铁的使用方法也十分简单，只需将其插入电源，等待烙铁的温度上升到一定
的水平，就可以进行烙印或改变塑料等物品的形状了。

而使用过程中一定要小心，以免烙
铁过热而对身体造成伤害。

经过以上步骤，即可以制作出一把简易电烙铁，既实用又简单易行。

甚至，在加入一
些其他好玩的设计元素后，这把电烙铁也可以成为一件不可多得的手工制作的装饰品！。

电烙铁手焊流程电烙铁手焊可是个很有趣的小技能呢！今天就来唠唠它的流程。

一、准备工作。

咱们要先把东西都准备齐了。

得有个电烙铁，这可是主角。

就像厨师的锅一样重要。

电烙铁的功率要选合适的，一般新手的话，30 60瓦的就挺不错的。

然后就是焊锡丝啦，就像做菜的食材一样，得选质量好的。

那种含锡量高一点的，焊接起来会更顺畅。

还有助焊剂，这东西就像是给焊接过程加了个小助手，能让焊锡更好地流动。

镊子也不能少，有时候零件小，镊子能帮咱们把它稳稳地夹住。

哦对了，还有一块干净的海绵，用来擦电烙铁的头的，让烙铁头保持干净，就像给它洗脸一样。

二、烙铁头处理。

拿到电烙铁之后，咱们要先把烙铁头处理一下。

新的烙铁头上面可能会有一层氧化膜，这就影响它导热啦。

把烙铁插上电，等它热起来之后，就用烙铁头在海绵上擦一擦，把那层氧化膜擦掉。

这时候的烙铁头就像刚刚磨好的宝剑，亮晶晶的，导热性就特别好啦。

三、焊接零件。

现在就开始焊接零件喽。

把要焊接的零件和电路板都放在一个方便操作的地方。

比如说，放在一个小夹具上，这样它们就不会乱跑啦。

用镊子夹住零件，把它放在电路板上正确的位置。

然后呢，把电烙铁的头靠在零件和电路板连接的地方，稍微等个一两秒，让这个地方热起来。

这时候就像在给它们预热，让它们做好迎接焊锡的准备。

接着，把焊锡丝靠近这个预热的地方，焊锡丝就会像听话的小蛇一样，融化在零件和电路板之间，填满它们之间的缝隙。

这个过程中，要注意焊锡的量，不能太多也不能太少。

太多了就像给零件穿了个大棉袄，臃肿得很，还可能会造成短路。

太少了呢，就像没系好鞋带，连接不牢固。

四、检查与清理。

焊接完一个零件之后，可不能就这么算了呀。

咱们要仔细检查一下。

看看焊接的地方是不是圆润饱满，有没有虚焊的情况。

虚焊就像是盖房子的时候，两块砖之间没有抹好水泥，看起来是连着的，其实一推就倒。

如果发现有虚焊，就再补一点焊锡。

然后呢，用镊子把多余的焊锡丝或者小锡珠清理掉。

这些小锡珠要是留在电路板上，就像小石子在路上一样，可能会影响其他零件的工作呢。

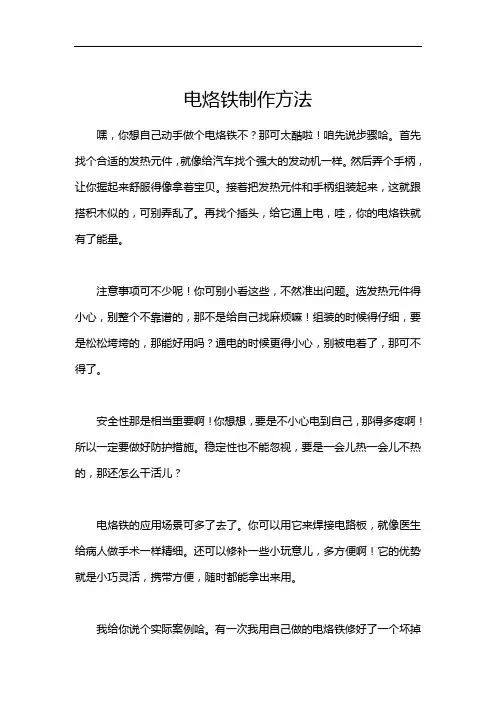

电烙铁制作方法
嘿，你想自己动手做个电烙铁不？那可太酷啦！咱先说步骤哈。

首先找个合适的发热元件，就像给汽车找个强大的发动机一样。

然后弄个手柄，让你握起来舒服得像拿着宝贝。

接着把发热元件和手柄组装起来，这就跟搭积木似的，可别弄乱了。

再找个插头，给它通上电，哇，你的电烙铁就有了能量。

注意事项可不少呢！你可别小看这些，不然准出问题。

选发热元件得小心，别整个不靠谱的，那不是给自己找麻烦嘛！组装的时候得仔细，要是松松垮垮的，那能好用吗？通电的时候更得小心，别被电着了，那可不得了。

安全性那是相当重要啊！你想想，要是不小心电到自己，那得多疼啊！所以一定要做好防护措施。

稳定性也不能忽视，要是一会儿热一会儿不热的，那还怎么干活儿？
电烙铁的应用场景可多了去了。

你可以用它来焊接电路板，就像医生给病人做手术一样精细。

还可以修补一些小玩意儿，多方便啊！它的优势就是小巧灵活，携带方便，随时都能拿出来用。

我给你说个实际案例哈。

有一次我用自己做的电烙铁修好了一个坏掉
的小音箱，哇，那感觉，别提多棒了！就像拯救了一个小生命一样。

自己动手做电烙铁，既能锻炼动手能力，又能解决实际问题，何乐而不为呢？赶紧行动起来吧！我的观点结论就是：自己动手做电烙铁超棒，值得一试。

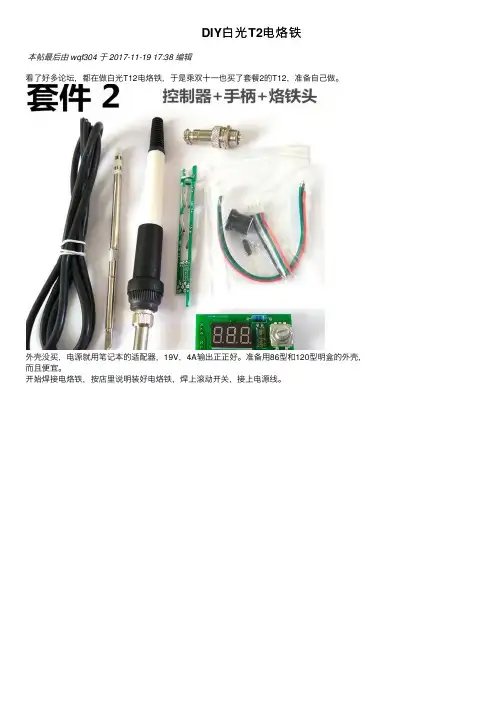

DIY⽩光T2电烙铁
本帖最后由 wqf304 于 2017-11-19 17:38 编辑
看了好多论坛，都在做⽩光T12电烙铁，于是乘双⼗⼀也买了套餐2的T12，准备⾃⼰做。

外壳没买，电源就⽤笔记本的适配器，19V，4A输出正正好。

准备⽤86型和120型明盒的外壳，⽽且便宜。

开始焊接电烙铁，按店⾥说明装好电烙铁，焊上滚动开关，接上电源线。

接下来要做⼀个全关断电源，使⽤烙铁时只要按⼀下按钮开关，于是通电⼤约1⼩时左右，然后⾃动切断电源，之所以做这个电源，主要有⼀次忘记关烙铁电源，电烙铁热了⼀整夜，想起来挺危险的。

找到⼀个555模块的全关断电路图，⽤洞洞板做，把电容降压换成变压器，总觉得变
压器⽐电容降压安全点。

⽤200K，1500uf是4分钟。

时器。

86型的外壳正好放T12的控制⾯板，并且钻好洞，装好T12板⼦。

装好外壳的样⼦，通上电，数码管马上就跳动，⼀直到300度才停，旋钮开关可以调节温度。

在86型外壳上⼜装了⼀个开关，考虑到如果烙铁⽤了5分钟就不⽤了，让它1⼩时后才断电也浪
费，⼜在19V上做了⼀个红指⽰灯。

放在架⼦3分钟，温度就回到200度，如果再拿起温度⼜会上升到300度。

如果停⽤10分钟，温度就降到0，如果关掉那个开关，T12⾯板就没电不⼯作，只有⼀个红灯亮，表⽰19V适配器有电输出。

1⼩时后，整个电源全部切断。

加⼀个1-19V可调电压输出。

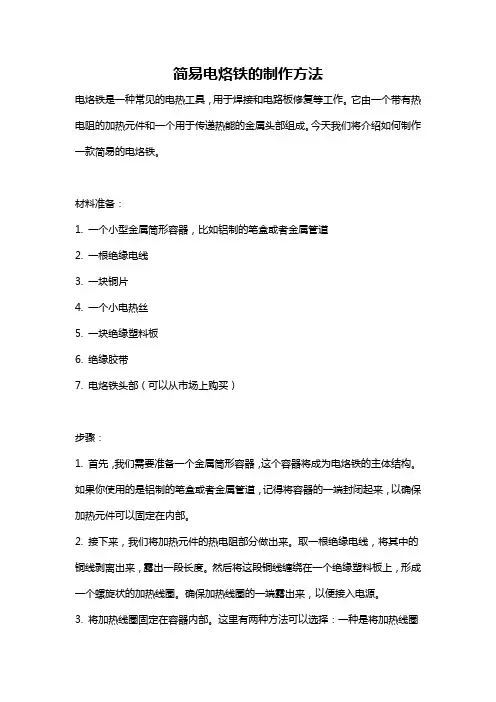

简易电烙铁的制作方法电烙铁是一种常见的电热工具，用于焊接和电路板修复等工作。

它由一个带有热电阻的加热元件和一个用于传递热能的金属头部组成。

今天我们将介绍如何制作一款简易的电烙铁。

材料准备：1. 一个小型金属筒形容器，比如铝制的笔盒或者金属管道2. 一根绝缘电线3. 一块铜片4. 一个小电热丝5. 一块绝缘塑料板6. 绝缘胶带7. 电烙铁头部（可以从市场上购买）步骤：1. 首先，我们需要准备一个金属筒形容器，这个容器将成为电烙铁的主体结构。

如果你使用的是铝制的笔盒或者金属管道，记得将容器的一端封闭起来，以确保加热元件可以固定在内部。

2. 接下来，我们将加热元件的热电阻部分做出来。

取一根绝缘电线，将其中的铜线剥离出来，露出一段长度。

然后将这段铜线缠绕在一个绝缘塑料板上，形成一个螺旋状的加热线圈。

确保加热线圈的一端露出来，以便接入电源。

3. 将加热线圈固定在容器内部。

这里有两种方法可以选择：一种是将加热线圈直接粘贴在容器内壁上，用绝缘胶带进行固定；另一种是将加热线圈穿过容器的一侧，并使用螺丝钉或者焊接固定。

不管采用哪种方法，都要确保加热线圈与容器壁之间有一定的绝缘距离，以防止短路和漏电。

4. 接着，我们需要制作一个用来传递热能的金属头部。

取一块铜片，在一端切割成适当大小的矩形，并将其卷曲成圆筒形，以便安装在容器的另一端。

这个金属头部将负责传递加热线圈产生的热能，并将其集中在一点上。

5. 将金属头部安装在容器的另一端。

使用焊接或者螺丝固定金属头部，确保其与加热线圈之间有一定的接触面积。

6. 最后一步是安装电烙铁头部。

将购买的电烙铁头部插入金属头部内，确保其与金属头部之间的连接牢固。

如果需要，可以使用焊接或者胶水进行固定。

7. 检查所有部件的接线和固定情况，确保没有短路和漏电的危险。

将加热线圈的一端连接到一个电源适配器或者电池上，打开电源，测试电烙铁的加热效果。

通过以上步骤，我们就可以制作出一款简易的电烙铁了。

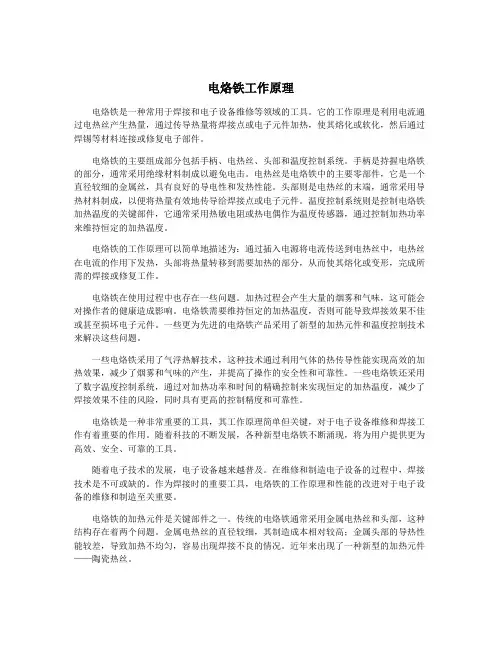

电烙铁工作原理电烙铁是一种常用于焊接和电子设备维修等领域的工具。

它的工作原理是利用电流通过电热丝产生热量，通过传导热量将焊接点或电子元件加热，使其熔化或软化，然后通过焊锡等材料连接或修复电子部件。

电烙铁的主要组成部分包括手柄、电热丝、头部和温度控制系统。

手柄是持握电烙铁的部分，通常采用绝缘材料制成以避免电击。

电热丝是电烙铁中的主要零部件，它是一个直径较细的金属丝，具有良好的导电性和发热性能。

头部则是电热丝的末端，通常采用导热材料制成，以便将热量有效地传导给焊接点或电子元件。

温度控制系统则是控制电烙铁加热温度的关键部件，它通常采用热敏电阻或热电偶作为温度传感器，通过控制加热功率来维持恒定的加热温度。

电烙铁的工作原理可以简单地描述为：通过插入电源将电流传送到电热丝中，电热丝在电流的作用下发热，头部将热量转移到需要加热的部分，从而使其熔化或变形，完成所需的焊接或修复工作。

电烙铁在使用过程中也存在一些问题。

加热过程会产生大量的烟雾和气味，这可能会对操作者的健康造成影响。

电烙铁需要维持恒定的加热温度，否则可能导致焊接效果不佳或甚至损坏电子元件。

一些更为先进的电烙铁产品采用了新型的加热元件和温度控制技术来解决这些问题。

一些电烙铁采用了气浮热解技术，这种技术通过利用气体的热传导性能实现高效的加热效果，减少了烟雾和气味的产生，并提高了操作的安全性和可靠性。

一些电烙铁还采用了数字温度控制系统，通过对加热功率和时间的精确控制来实现恒定的加热温度，减少了焊接效果不佳的风险，同时具有更高的控制精度和可靠性。

电烙铁是一种非常重要的工具，其工作原理简单但关键，对于电子设备维修和焊接工作有着重要的作用。

随着科技的不断发展，各种新型电烙铁不断涌现，将为用户提供更为高效、安全、可靠的工具。

随着电子技术的发展，电子设备越来越普及。

在维修和制造电子设备的过程中，焊接技术是不可或缺的。

作为焊接时的重要工具，电烙铁的工作原理和性能的改进对于电子设备的维修和制造至关重要。

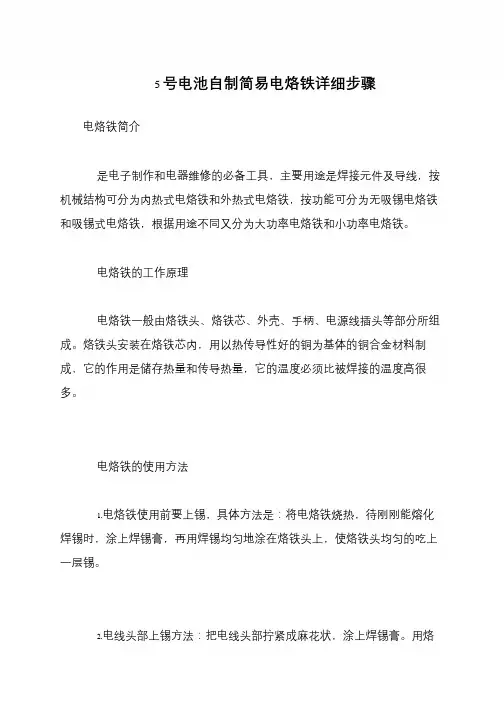

5 号电池自制简易电烙铁详细步骤
电烙铁简介
是电子制作和电器维修的必备工具，主要用途是焊接元件及导线，按机械结构可分为内热式电烙铁和外热式电烙铁，按功能可分为无吸锡电烙铁和吸锡式电烙铁，根据用途不同又分为大功率电烙铁和小功率电烙铁。

电烙铁的工作原理
电烙铁一般由烙铁头、烙铁芯、外壳、手柄、电源线插头等部分所组成。

烙铁头安装在烙铁芯内，用以热传导性好的铜为基体的铜合金材料制成，它的作用是储存热量和传导热量，它的温度必须比被焊接的温度高很多。

电烙铁的使用方法
1.电烙铁使用前要上锡，具体方法是：将电烙铁烧热，待刚刚能熔化焊锡时，涂上焊锡膏，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀的吃上一层锡。

2.电线头部上锡方法：把电线头部拧紧成麻花状，涂上焊锡膏。

用烙。

实验报告电烙铁实验报告：电烙铁的工作原理及性能分析引言：电烙铁是一种常用的电子焊接工具，广泛应用于电子电路的组装和维修工作中。

本实验旨在探究电烙铁的工作原理及性能，并对不同类型的电烙铁进行比较分析。

一、电烙铁的工作原理：电烙铁的工作原理是利用电热效应将电能转化为热能，通过加热烙铁头来实现焊接的目的。

电烙铁由加热元件、烙铁头及控制系统组成。

加热元件一般为电烙铁芯或发热芯，通过通电加热来产生热能。

烙铁头一般由铜制成，具有良好的导热性能。

控制系统用于调节电烙铁的加热温度。

二、电烙铁的性能分析：1. 加热速度：电烙铁的加热速度是衡量其性能的重要指标之一。

加热速度越快，使用者就能更快地进行焊接工作。

一般而言，电烙铁的加热速度取决于加热元件的功率和材料的导热性能。

2. 烙铁头温度：电烙铁的工作温度对焊接效果有很大影响。

过低的温度会导致焊点不牢固，而过高的温度则可能损坏焊接对象。

因此，电烙铁应配备温度控制系统，使烙铁头保持在适宜的工作温度范围内。

3. 热交流性能：电烙铁的热交流性能决定了其在长时间使用时的稳定性能。

优质的电烙铁应具有良好的热交流性能，能够快速恢复到工作温度，并保持稳定的加热温度。

4. 使用便捷性：电烙铁的使用便捷性也是考虑的因素之一。

优质的电烙铁应具有轻便的外形设计、舒适的手感和易于更换烙铁头的功能。

三、不同类型电烙铁的比较分析：1. 传统电烙铁：传统电烙铁通常使用纯电烙铁芯作为加热元件，加热速度较慢，但稳定性较好。

优点是成本较低，适用于大量生产，缺点是需要一定时间进行预热。

2. 恒温电烙铁：恒温电烙铁通常使用陶瓷发热芯作为加热元件，具有快速加热和恒定温度的特点。

恒温电烙铁在焊接过程中能够保持恒定的温度，提高了焊接质量。

缺点是价格较高。

3. 充电式电烙铁：充电式电烙铁通过内置的锂电池提供电源，不需要连接电源线。

充电式电烙铁具有便携性强的特点，适用于户外维修。

但由于电池容量限制，加热时间较短。

结论：电烙铁是一种常用的电子焊接工具，其工作原理是利用电热效应将电能转化为热能。

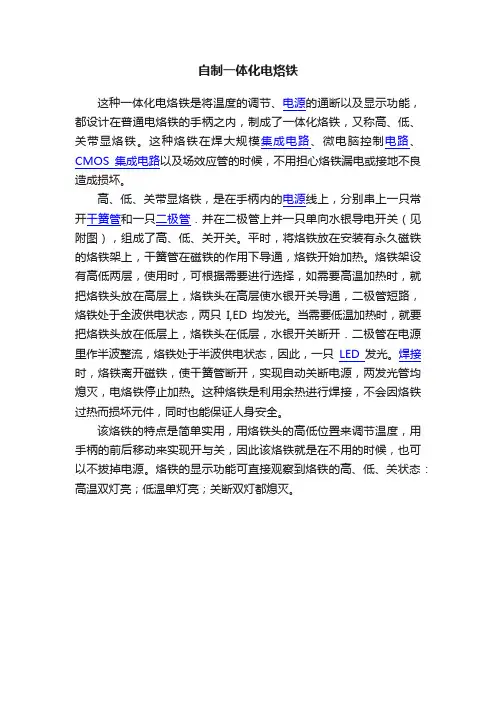

自制一体化电烙铁
这种一体化电烙铁是将温度的调节、电源的通断以及显示功能，都设计在普通电烙铁的手柄之内，制成了一体化烙铁，又称高、低、关带显烙铁。

这种烙铁在焊大规模集成电路、微电脑控制电路、CMOS集成电路以及场效应管的时候，不用担心烙铁漏电或接地不良造成损坏。

高、低、关带显烙铁，是在手柄内的电源线上，分别串上一只常开干簧管和一只二极管．并在二极管上并一只单向水银导电开关（见附图），组成了高、低、关开关。

平时，将烙铁放在安装有永久磁铁的烙铁架上，干簧管在磁铁的作用下导通，烙铁开始加热。

烙铁架设有高低两层，使用时，可根据需要进行选择，如需要高温加热时，就把烙铁头放在高层上，烙铁头在高层使水银开关导通，二极管短路，烙铁处于全波供电状态，两只I,ED均发光。

当需要低温加热时，就要把烙铁头放在低层上，烙铁头在低层，水银开关断开．二极管在电源里作半波整流，烙铁处于半波供电状态，因此，一只LED发光。

焊接时，烙铁离开磁铁，使干簧管断开，实现自动关断电源，两发光管均熄灭，电烙铁停止加热。

这种烙铁是利用余热进行焊接，不会因烙铁过热而损坏元件，同时也能保证人身安全。

该烙铁的特点是简单实用，用烙铁头的高低位置来调节温度，用手柄的前后移动来实现开与关，因此该烙铁就是在不用的时候，也可以不拔掉电源。

烙铁的显示功能可直接观察到烙铁的高、低、关状态：高温双灯亮；低温单灯亮；关断双灯都熄灭。

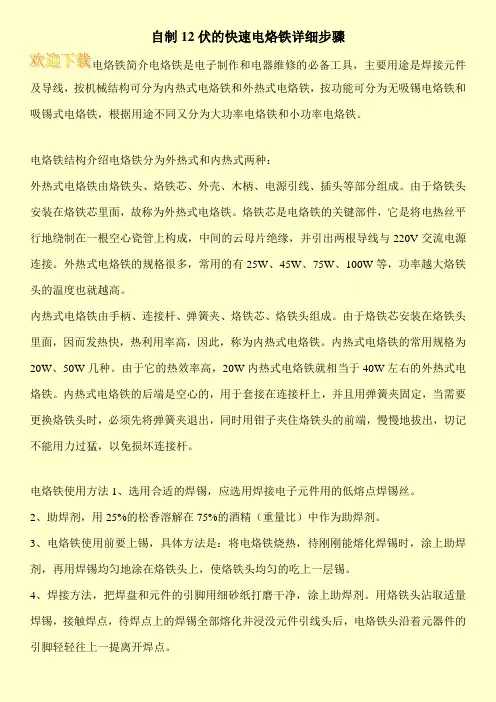

自制12伏的快速电烙铁详细步骤电烙铁简介电烙铁是电子制作和电器维修的必备工具，主要用途是焊接元件及导线，按机械结构可分为内热式电烙铁和外热式电烙铁，按功能可分为无吸锡电烙铁和吸锡式电烙铁，根据用途不同又分为大功率电烙铁和小功率电烙铁。

电烙铁结构介绍电烙铁分为外热式和内热式两种：外热式电烙铁由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成。

由于烙铁头安装在烙铁芯里面，故称为外热式电烙铁。

烙铁芯是电烙铁的关键部件，它是将电热丝平行地绕制在一根空心瓷管上构成，中间的云母片绝缘，并引出两根导线与220V交流电源连接。

外热式电烙铁的规格很多，常用的有25W、45W、75W、100W等，功率越大烙铁头的温度也就越高。

内热式电烙铁由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。

由于烙铁芯安装在烙铁头里面，因而发热快，热利用率高，因此，称为内热式电烙铁。

内热式电烙铁的常用规格为20W、50W几种。

由于它的热效率高，20W内热式电烙铁就相当于40W左右的外热式电烙铁。

内热式电烙铁的后端是空心的，用于套接在连接杆上，并且用弹簧夹固定，当需要更换烙铁头时，必须先将弹簧夹退出，同时用钳子夹住烙铁头的前端，慢慢地拔出，切记不能用力过猛，以免损坏连接杆。

电烙铁使用方法1、选用合适的焊锡，应选用焊接电子元件用的低熔点焊锡丝。

2、助焊剂，用25%的松香溶解在75%的酒精（重量比）中作为助焊剂。

3、电烙铁使用前要上锡，具体方法是：将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀的吃上一层锡。

4、焊接方法，把焊盘和元件的引脚用细砂纸打磨干净，涂上助焊剂。

用烙铁头沾取适量焊锡，接触焊点，待焊点上的焊锡全部熔化并浸没元件引线头后，电烙铁头沿着元器件的引脚轻轻往上一提离开焊点。

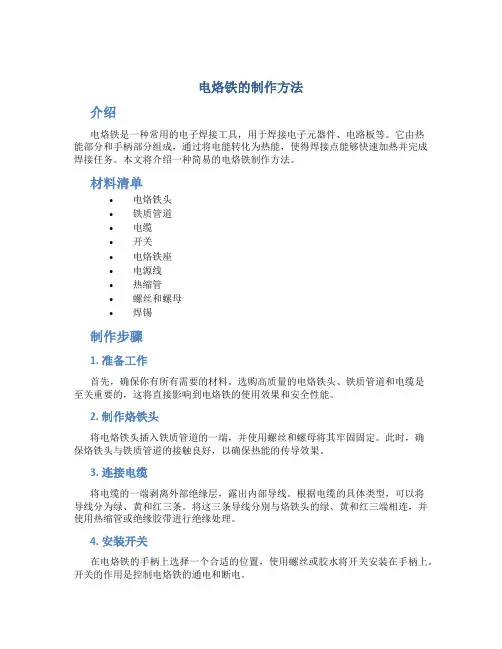

电烙铁的制作方法介绍电烙铁是一种常用的电子焊接工具，用于焊接电子元器件、电路板等。

它由热能部分和手柄部分组成，通过将电能转化为热能，使得焊接点能够快速加热并完成焊接任务。

本文将介绍一种简易的电烙铁制作方法。

材料清单•电烙铁头•铁质管道•电缆•开关•电烙铁座•电源线•热缩管•螺丝和螺母•焊锡制作步骤1. 准备工作首先，确保你有所有需要的材料。

选购高质量的电烙铁头、铁质管道和电缆是至关重要的，这将直接影响到电烙铁的使用效果和安全性能。

2. 制作烙铁头将电烙铁头插入铁质管道的一端，并使用螺丝和螺母将其牢固固定。

此时，确保烙铁头与铁质管道的接触良好，以确保热能的传导效果。

3. 连接电缆将电缆的一端剥离外部绝缘层，露出内部导线。

根据电缆的具体类型，可以将导线分为绿、黄和红三条。

将这三条导线分别与烙铁头的绿、黄和红三端相连，并使用热缩管或绝缘胶带进行绝缘处理。

4. 安装开关在电烙铁的手柄上选择一个合适的位置，使用螺丝或胶水将开关安装在手柄上。

开关的作用是控制电烙铁的通电和断电。

5. 连接电源线将电源线的一端连接到开关上，另一端连接到电烙铁座上。

电烙铁座是用于放置电烙铁的支架，一般会配备温度调节功能，以保证电烙铁的使用安全。

6. 测试和使用将电烙铁插入电烙铁座并接通电源。

打开开关，电烙铁头将开始加热。

使用温度计检测电烙铁头的温度，确保其在适宜的工作温度范围内。

选择合适的焊锡材料，并开始使用电烙铁进行焊接工作。

注意事项•制作电烙铁时，务必小心操作，避免造成人身伤害或财产损失。

•在焊接过程中，应注意电烙铁头的温度，避免过热引起烧伤或其他意外情况。

•在使用电烙铁时，应戴上适当的防护手套和眼镜，以保护自己的安全。

结论通过本文的方法，您可以制作出一把简易的电烙铁。

但是请注意，制作电烙铁需要一定的专业知识和技能，对于没有相关经验的人来说，购买现成的电烙铁可能更加安全和便捷。

如果您没有足够的经验和技能，请不要尝试制作电烙铁。

烙铁焊接工艺烙铁焊接工艺是一种常用的电子元器件连接方式，广泛应用于电子制造、通信、汽车制造等领域。

本文将介绍烙铁焊接的原理、工艺流程、注意事项以及未来发展趋势。

一、烙铁焊接的原理烙铁焊接是利用热能将焊料加热熔化，通过热传导使焊料与焊接材料接触并冷却固化的连接方法。

烙铁是焊接工具，通过电热元件加热铁头，使其达到一定温度，然后将焊料涂敷在焊接材料上，通过热传导完成焊接。

二、烙铁焊接的工艺流程烙铁焊接的工艺流程一般包括以下几个步骤：1. 准备工作：包括选择合适的烙铁、焊料和焊接材料，准备好所需的辅助工具和设备。

2. 清洁表面：将要焊接的材料表面清洁干净，以确保焊接效果。

3. 加热烙铁：将烙铁接通电源，加热至适宜的温度，一般为200-300摄氏度。

4. 涂敷焊料：将焊料涂敷在要焊接的材料上，可以是焊锡丝、焊锡膏等。

5. 焊接连接：将加热的烙铁头与焊料接触到焊接材料上，保持一定的时间，使焊料熔化并与焊接材料接触。

6. 冷却固化：待焊料与焊接材料接触后，冷却固化形成稳定的焊点。

三、烙铁焊接的注意事项在进行烙铁焊接时，需要注意以下几个方面：1. 温度控制：烙铁的温度要适宜，过高或过低都会影响焊接效果，甚至损坏焊接材料。

2. 焊料选择：根据不同的焊接需求选择合适的焊料，如焊锡丝适用于大面积焊接，焊锡膏适用于小面积焊接。

3. 焊接材料选择：根据焊接材料的特性选择合适的焊接工艺和焊接参数。

4. 焊接环境：保持焊接环境干燥、清洁，避免灰尘、油污等影响焊接质量。

5. 注意安全：使用烙铁时要注意避免烫伤，焊接过程中需注意防止产生有害气体。

四、烙铁焊接的未来发展趋势随着电子行业的快速发展，烙铁焊接工艺也在不断演进和改进。

未来烙铁焊接可能会出现以下趋势：1. 自动化：烙铁焊接工艺将更加自动化，减少人工操作，提高生产效率和质量。

2. 无铅焊接：随着环保意识的提高，无铅焊料将逐渐取代传统的铅锡焊料，以减少对环境的污染。

3. 高温焊接：随着电子元器件的尺寸不断减小，焊接需要更高的温度和更精确的控制，以确保焊点的质量。

变压器电烙铁制作方法参数嘿，你想自己动手做个变压器电烙铁吗？那可太棒啦！首先，咱得准备材料，变压器、烙铁头、电线啥的。

就像盖房子得有砖头水泥一样，这些材料可不能少。

把变压器接上合适的电线，这就好比给汽车加好油，准备出发。

然后把烙铁头安装好，一定要拧紧哦，不然等会儿用的时候掉下来可就麻烦啦。

这就像战士上战场，装备得牢固。

制作过程中一定要注意安全呀！电这玩意儿可不是闹着玩的。

万一不小心被电到，那可就惨啦！就像被小怪兽咬了一口，疼得要命。

所以一定要小心谨慎，按照正确的步骤来。

稳定性也很重要哦，要是一会儿热一会儿不热的，那还怎么干活呢？这就像开车的时候一会儿快一会儿慢，多吓人呀。

那这变压器电烙铁有啥应用场景呢？比如说你在家里修个小电器啥的，那可就派上用场啦。

难道不是吗？它的优势也不少呢，升温快，效率高。

就像火箭一样，嗖的一下就热起来了。

而且还比较耐用，不像有些电烙铁用几次就坏了。

我给你讲个实际案例吧。

有一次我自己修一个坏掉的收音机，用这个变压器电烙铁，那叫一个顺手。

很快就把问题解决了，收音机又能欢快地唱歌啦。

难道你不想试试吗？
自己动手制作变压器电烙铁，既能锻炼动手能力，又能在需要的时候派上用场。

多好的事儿呀！赶紧行动起来吧。

我的观点结论是：变压器电烙铁制作简单又实用，非常值得一试。

电烙铁的工作原理及种类、选型电烙铁工作原理简单地说就是一个电热器在电能的作用下，发热、传热和散热的过程，接通电源后，在额定电压下，以电热丝阻值所决定的功率发热。

热量优先传递给烙铁头，使之温度上升，再有烙铁头的表面向周围的环境散发。

热量的散发速度与烙铁头的温升成正比，即温差大三热速度快；达到一定温度后，散热功率等于发热功率，停止升温，此时烙铁头的温度一般高于300℃，超出焊料的熔点很多，发热体的热能也会向后传给管身，但由于管身是有一定长度薄钢板作成，热阻较大，且管身具有散热孔，使手柄的温度升高不多。

二、分类及结构由于用途和机构的不同，有着各种烙铁。

从加热方式分：有直热式、感应式、气体燃烧式等；从发热能力分：10W、20W、30W、40W、……、300W等；从功能分：有单用式、两用式、调温式。

最常用的是单一焊接用的直热式。

它又可分为内热式和外热式两种。

我们公司所用多为外热式。

㈠直热式烙铁图5所示为典型烙铁结构：图5典型烙铁结构图1、发热元件，将电能转化为热能的元件，它是将镍络电阻丝缠在云母、陶瓷等耐热、绝缘材料上构成。

2、烙铁头，一般用紫铜制成、作为热能储存和传递的工具。

3、受柄，一般用塑料或木料制成，设计不良的受柄，温升过高会影响操作。

4、接线柱，发热元件同电源线的连接处。

一般烙铁有三个接线柱，其中一个是接金属外壳，接线时应用三芯线将外壳接保护零线。

（二）感应式烙铁感应式烙铁也叫速热烙铁，俗称焊枪。

特点为加热速度快，一般几秒就可达到焊接温度。

因而不需像直热式烙铁一样持续通电，它手柄上有一个开关，工作时只需按下几秒即可焊接，特别适合断续工作，由于烙铁头实际是变压器的次级，所以对一些电荷敏感器件不易使用。

（三）吸锡烙铁很容易理解这种烙铁具有加热、吸锡两种功能，也可将吸锡器做成单独的一种工具，使用时，要及时清除吸入的锡渣，保持吸锡孔畅通。

（四）调温及恒温烙铁调温烙铁有自动和手动两种。

手动式实际是将烙铁接到一个可调电源上，通过调节电压来调节烙铁温度。

电烙铁焊接技术电烙铁焊接技术是一种常用的电子元器件焊接方法，具有简单、便捷、高效等特点。

它广泛应用于电子制造、电器维修等领域。

本文将介绍电烙铁焊接技术的基本原理、操作方法和注意事项。

一、基本原理电烙铁焊接技术利用热能将焊料熔化，将待焊接的元器件与焊料迅速连接。

其基本原理如下：1. 加热原理：电烙铁通过电流流过加热元件（加热芯）产生热量。

加热芯一般由镍铬合金丝制成，能够快速加热至高温状态。

2. 焊接原理：焊料一般由铅锡合金制成，具有低熔点和良好的润湿性。

当焊料受热熔化后，其液态能够与金属焊点接触并迅速凝固，形成可靠的焊接连接。

二、操作方法电烙铁焊接技术的操作方法如下：1. 准备工作：将电烙铁插入电源插座，预热一段时间使其达到适宜的工作温度。

此外，还需准备好焊料、螺丝刀或钳子等辅助工具。

2. 清洁工作：清除待焊接的金属表面氧化物或污染物，可使用棉布将其擦拭干净。

3. 烙尖上锡：将烙尖热化后，将一小块焊料放在烙尖上。

焊料在烙尖上熔化后，均匀地涂布在烙尖表面，以提高导热效果和润湿性。

4. 定位焊接：将烙尖与焊接点对准，并施加适量的压力，待焊料熔化后，焊接点与焊料迅速接触形成焊点。

5. 冷却与清理：焊接完成后，稍等片刻使焊点冷却，并用湿布清洁焊接点，去除残留的焊料或铅锡渣。

三、注意事项在使用电烙铁焊接技术时，需要注意以下事项：1. 安全操作：在焊接过程中，应佩戴防护眼镜，防止烟雾或金属飞溅物伤及眼睛。

焊接完成后，应将电烙铁放置在安全支架上，避免触碰烫伤。

2. 温度控制：合适的工作温度能够提高焊接效果和焊接质量。

过高的温度会烧坏焊点周围的电路板或元器件，而过低的温度则会导致焊点不牢固。

因此，需根据待焊接材料的特性选择合适的温度。

3. 焊接时间：焊接时间应恰到好处，过长会导致过热损坏元器件，而过短则无法形成牢固的焊点。

初学者可以通过练习和经验积累来掌握合适的焊接时间。

4. 焊接位置：焊接时需保持焊铁头部与工件接触的平稳，以免出现焊缝夹套，影响焊接质量。

电烙铁及焊接技术参数一、电烙铁简介1、外热式电烙铁一般由烙铁头、烙铁芯、外壳、手柄、插头等部分所组成。

烙铁头安装在烙铁芯内，用以热传导性好的铜为基体的铜合金材料制成。

烙铁头的长短可以调整（烙铁头越短，烙铁头的温度就越高），且有凿式、尖锥形、圆面形、圆、尖锥形和半圆沟形等不同的形状，以适应不同焊接面的需要。

2、内热式电烙铁由连接杆、手柄、弹簧夹、烙铁芯、烙铁头（也称铜头）五个部分组成。

烙铁芯安装在烙铁头的里面（发热快，热效率高达 85 ％～％％以上）。

烙铁芯采用镍铬电阻丝绕在瓷管上制成，一般 20W 电烙铁其电阻为 2.4kΩ左右， 35W 电烙铁其电阻为 1.6kΩ左右。

常用的内热式电烙铁的工作温度列于下表：烙铁功率 /W20254575100端头温度/℃350400420440455一般来说电烙铁的功率越大，热量越大，烙铁头的温度越高。

焊接集成电路、印制线路板、 CMOS 电路一般选用 20W 内热式电烙铁。

使用的烙铁功率过大，容易烫坏元器件（一般二、三极管结点温度超过200℃ 时就会烧坏）和使印制导线从基板上脱落；使用的烙铁功率太小，焊锡不能充分熔化，焊剂不能挥发出来，焊点不光滑、不牢固，易产生虚焊。

焊接时间过长，也会烧坏器件，一般每个焊点在 1.5 ～ 4S 内完成。

3、其他烙铁1 ）恒温电烙铁恒温电烙铁的烙铁头内，装有磁铁式的温度控制器，来控制通电时间，实现恒温的目的。

在焊接温度不宜过高、焊接时间不宜过长的元器件时，应选用恒温电烙铁，但它价格高。

2 ）吸锡电烙铁吸锡电烙铁是将活塞式吸锡器与电烙铁溶于一体的拆焊工具，它具有使用方便、灵活、适用范围宽等特点。

不足之处是每次只能对一个焊点进行拆焊。

3 ）汽焊烙铁一种用液化气、甲烷等可燃气体燃烧加热烙铁头的烙铁。

适用于供电不便或无法供给交流电的场合。

二、电烙铁的选择1、选用电烙铁一般遵循以下原则：① 烙铁头的形状要适应被焊件物面要求和产品装配密度。

简易电烙铁的制作方法
制作简易电烙铁的方法如下：
材料：
1. 一根铁丝(约2–3 mm直径)
2. 一个木柄
3. 电线
4. 耐高温绝缘胶带
5. 电源插头
6. 集线器（可选）
步骤：
1. 量取合适长度的铁丝作为烙铁头部分的材料。

根据个人使用需求，通常长度为5-10 cm。

2. 在铁丝的一端弯曲成所需的形状，可以是锋利的尖头或者扁平的头部。

3. 沿着木柄一侧开一个适合铁丝插入的孔，深度至少2-3 cm。

注意不要弄断木柄。

4. 将铁丝插入木柄的孔中，确保铁丝与木柄稳固连接。

5. 将电线的一段插入到铁丝另一端，使用耐高温绝缘胶带将其固定在一起。

确保电线与铁丝紧密接触，以便导电。

6. 在电线的另一端连接一个电源插头。

如果需要，可以使用集线器将电线延长。

注意事项：
1. 在使用电烙铁之前，确保木柄的末端周围没有易燃物体，防止火灾。

2. 使用电烙铁时要小心以避免烫伤。

3. 注意电线和插头的质量，在使用过程中防止电线脱落或断裂。

4. 在使用电烙铁时，应该将其放在防火材料或金属平台上，以防止烫伤周围物体或起火。

请注意，自制电烙铁可能不如市售的专业烙铁安全可靠，因此请小心使用，并确保操作时注意安全事项。

高频烙铁属于感应式加热，在线圈通过高频电流，在烙铁头里产生涡流产生热量。

市面上的这些烙铁属于比较高端的了，售价比较高，于是在网上收集了一些资料，通过对网友做这个的经验分享，自己做了一套，为了图轻巧也为降低成本采用了自己设计的开关电源，市面上36v100w的铁芯变压器需要100元左右，自己用3842设计了一个比较简单的开关电源，输出的主电压44--57v可调，还有一组给驱动和温度控制显示提供12v电源，市面上成熟的高频烙铁供电时采用100w36v的交流供电，整流出来的直流电压大概也是在50v，所以开关电源的输出就这样取值的。

图纸我是在阿莫论坛的meinhard8 前辈那找到的，为了表示对他人作品的尊重贴出原作，在对这个图纸进行仿制过程中发现几处错误，下面贴出图纸，以免在前面这个论坛没注册的朋友查看。

这个是烙铁得功率驱动部分，4011产生400KHZ的频率通过IRFP360驱动烙铁。

这个电路驱动部分的电源是在磁环上绕制6t再整流稳压来获得的，我在仿制的过程中没有用到这部分电路，直接用的是开关电源输出的12v电压。

这个是温度控制显示部分，在最后的那个运放接法是错误的，需要把同相端和反相端交换一下才行，具体原因大家应该以看就明白的，输出端是接到功率板817的1脚控制4011起振。

只有在输出为高的时候功率部分才能工作，原文在对这个进行描述时出现根本错误。

在标v 的那个地方接入一只电压表就能直观的显示烙铁温度，这是为什么呢，大家知道电偶在特定温度下输出一个特定的电压，为了说明这个我把K型热电偶分度表贴上来大家可以看到在100度时电偶输出电压是，通过两级运放250倍放大电压就是差不多1v，我们用0--10v的电压表头来显示就是，我们可以去掉这个小数点，得到的读数就是100了，这样就能直观的显示电偶的温度了，这种方法比较简单，使用常规的324就能完成，但是显示精度不是很高，对于烙铁来讲应该是足够了，在对电压表头进行选择时可以选0-5v的就行，要求能显示小数点后两位。
