航空气象飞机颠簸PPT课件

2.空中槽线和切变线-切变不稳定
（1）当风速存在垂直切变时, 便产生重力波(K-H波)；（2)当风速足够大且切变的振幅随时间增大到某一临界
值时,K-H波发生切变不稳定, 致使振幅随时间增长； (3)当振幅增加到一定程度, 完整的波形受到破坏, 波形破
碎, 导致平均运动动能向湍能转化, 从破碎的波形中不断分裂出各种尺度的湍涡
（三）影响颠簸强度的因子
1. 乱流强度 2. 飞行速度 3. 飞机的翼载荷
1.乱流强度
乱流强度取决于垂直阵风区风速和空气密度，垂直阵风的速度越大，空气密度越大，它们所引起的飞机升力的变化越大，颠簸也越强；反之，它们所引起的飞机升力的变化越小
2.飞行速度
在低速飞行条件下飞行速度越大颠簸就越强
我国青藏高原最容易产生颠簸：
我国青藏高原，由于特殊的自然地理条件，在7500～9000米的飞行高度上，热力乱流、动力乱流和晴空乱流都能起作用，因此颠簸出现的频率和强度都高。
3.5.4 产生颠簸的天气系统和地区
（一）天气系统
1.锋面 2.空中槽线和切变线 3.高空低涡 4.高空急流区 5.对流层顶
严重颠簸
飞机强烈地抖动，频繁地和剧烈地上下投掷不止，空速指针跳动达15~20 km/h，操纵有困难
根据飞机在垂直方向承受的负荷变量划分
飞机的负荷因素（N）与飞机升力（Y）和重力（G）的关系式N=Y／G △N=△Y／G △Y=M·△a △N=△a／g
│△N│＜0.2为弱颠簸；│△N│＞0.5为强颠簸；0.2≤│△N│≤0.5为中度颠簸。
高速飞机飞行速度越大，颠簸就越小
3.飞机的翼载荷
翼载荷是单位机翼面积上承受的重量翼载荷小的飞机，颠簸较强翼载荷大的飞机，颠簸较小

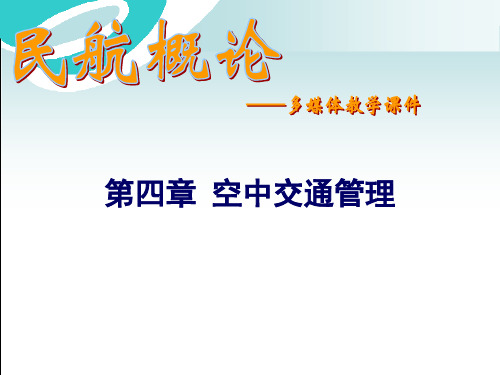

《民航概论》课件第四章4

空中交通咨询服务（ATAS）
告警服务（AS)
紧急状态包括：发动机故障、无线电通信失效、座舱失压、遭遇空中非法劫机等。
告警服务：当航空器处于搜寻和救援等紧急状态时，向有关单位发出通知，并给予协助的服务。
三、间隔标准
目的：保证任何两个航空器之间有足够的距离，防止航空器相互危险接近和相撞垂直间隔
语言的规范：为防止数字、字母和词意的混淆造成不良后果，国际
民航组织组织对通话用的数字、字母及空管用的专门词语的发音和解释都作了规定。
§4.3 空中交通管制服务空中交通管制的任务与组织机场管制服务进近管制区域（航路）管制程序管制雷达管制
一、空中交通管制的任务与组织
空中交通管制的目的：
ห้องสมุดไป่ตู้
• • •
•
一、空中交通管制的任务与组织
管制许可：
• • 管制许可的内容：飞机的编号（明确许可的对象）；许可范围；
•
• •
航路；
飞行高度层：包括进入航路的指定高度层，或申请后改变高度；在进近或离场时必要的机动飞行。
二、机场管制服务
机场管制服务的范围和任务：
• • • • 服务的范围：航空器在机场交通管制区的空中飞行航空器的起飞和降落航空器在机坪上的运动防止飞机在运动中与地面车辆和地面障碍物的碰撞机场地面交通管制员：
防止航空器与航空器及障碍物相撞，使空中交通有序高效地运行。
空中交通管制的任务：
为每个航空器提供其他航空器的即时信息和动态。由这些信息确定各个航空器之间的相对位置。发出管制许可，使用许可和信息防止航空器相撞，保障空中交通通畅。用管制许可来保证在控制空域内各航班的间隔，保证飞行安全。从航空器的运动和发出的许可的记录来分析空中交通状况，从而对管制的方法和间隔的使用进行改进，使空中交通的流量提高。

《航班不正常处置》课件

取消案例
某航班因天气原因取消，航空公司及时通知旅客，协助旅客改签后续航班，并为旅客提供退票服
务，最终使旅客顺利出行。
备降处置案例分析
备降原因分析
机械故障、天气原因、航空管制等。
备降处置措施
及时通知旅客、选择合适备降机场、确保安全降落、协助旅客安排住宿等。
备降案例
某航班因机械故障备降，航空公司及时通知旅客，选择合适备降机场，确保安全降落，并协助旅客安排住宿，最终使旅客顺利出行。
02
航班不正常处置流程
航班延误处置
延误原因分析
了解航班延误的原因，如天气、航空管制、机械故障等。
安排食宿
根据延误时间，为旅客提供食宿安排。
及时通知
及时通知旅客航班延误的情况，提供准确的预计起飞时间。
再次确认
在预计起飞时间前再次确认旅客是否继续等待或改签。
航班取消处置
通知相关旅客
及时通知旅客航班取消的消息，提供改签或退票的服务。
安全降落与后续安排
记录并跟进
确保航班安全降落，并为旅客提供食宿和其他必要的安排。
记录备降的相关信息和旅客的反馈，持续跟进并改进服务。
航班返航处置
01
原因分析
了解航班返航的原因，如机械故障、天气等。
安排维修
对出现故障的飞机进行维修，确保其符合安全标准。
03
02
通知旅客
及时通知旅客返航的情况，提供准确的预计起飞时间。
到达时间。
取消
由于各种原因导致航班被取消。
备降
由于各种原因导致航班被迫降落在非计划降落
机场。
航班不正常的原因
01
02
03
04

航图知识讲义——第五章机场障碍物a型图

起飞航径区在起点的宽度为180 米，以此宽度为基准，按25%D 的增长率增加至最大1800米的宽度。（D为离起飞航径区起点的投影距离）
10km 180m
1800m
机场障碍物A型图的要素
➢ 障碍物在起飞航径区内的障碍物，如果穿透与起飞航径区
起点相同的1.2%坡度面，则必须作为重要障碍物，应在图上标出。如果穿透1.2%坡度面的为运动障碍物，如船只、车辆等，必须认为是重要障碍物。障碍物阴影面：每一个重要障碍物将在其身后产生阴影，此阴影是以障碍物的顶点为起点的一个面。当一个穿透1.2%梯度面的障碍物处于其他重要障碍物的阴影面之下时，可以不在图上表示出来。运动的障碍物不产生阴影面
机场障碍物B型图
• 航图要素 ➢ 地形及障碍物穿透障碍物限制面的重要障碍物与机场有关的建筑物和突出地形在起飞和进近区内离跑道端600米以内的公路、铁路
机场障碍物B型图
• 航图要素 ➢ 地形及障碍物穿透障碍物限制面的重要障碍物与机场有关的建筑物和突出地形在起飞和进近区内离跑道端600米以内的公路、铁路
Runway Hold Position Marking
Relocated Threshold with Markings for Taxiway Aligned with Runway
Runway construction, runway maintenance or other activities may require a runway threshold to be relocated. When this occurs, it not only CLOSES a set portion of the approach end, but also SHORTENS the length of the AVAILABLE runway.

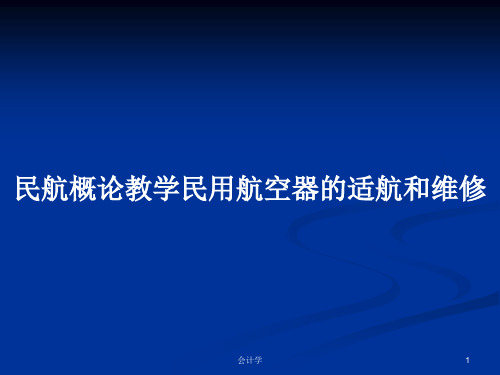

民航概论教学民用航空器的适航和维修PPT学习教案

第2页/共29页
一．适航管理的意义和作用
1．适航性(Airworthiness)
内容： 1）航空器整体和某一部件、系统的安全性； 2）外界环境和航空器的内在性质决定使用范围； 3）适航管理时限：从航空器制造到整个使用寿命期
。
第3页/共29页
2．适航管理及适航标准
适航管理：针对民用航空器的制造、使用和维修的安全问题，由适航部门制定的法规，具有强制性，违者要承担法律责任。
发动机油料检测系统：对发动机滑油质量和润滑情况进行检测，通过对杂质、微小颗粒的分析，发现重要前兆，预防事故的发生。
第27页/共29页
2）维修技术的发展趋势
随着新技术、新材料、新工艺的应用，新系统、新设计、新产品的出现，维修技术将出现革命性的变化。 A．设计、制造和维修的一体化，使维修工作向快速化、集中化发展。
第8页/共29页
2．证件
制造厂：型号合格证、生产许可证；使用单位：适航证；维修单位：维修许可证、航空人员维修执照。
第9页/共29页
四．初始适航管理
从航空器的设计、生产到投入使用阶段的适航管理。包括：
1）设计方面的适航管理； 2）生产、制造方面的适航管理； 3）航空器适航性审查。
第10页/共29页
C．适航当局发布的各种适航指令、咨询通告和适航管理文件。
第20页/共29页
2）制造厂提供的文件
A．维修计划文件(MPD)：全面的有关维修的文件，作为MRB的补充，包括与适航无关的项目。
B．各类手册，主要有：飞机维修手册AMM；最低设备清单MEL；重量平衡手册W&BM；发动机手册AEM。 C．服务通告和服务函件(SB&SL) 针对使用中发现的问题而不定期发出的后续性支持文件。

A330飞机研讨课件：颠簸中飞行

起飞前研究天气预报和气象信息，对航路上的可能存在的浓积云，雷雨以及晴空颠簸的位置，高度有个大概的了解。 – 重要天气图（晴空颠簸是可以预报，但探测不到。） – 高空风图Wind chart -- SIGMET – 协作时向乘务组介绍天气情况
对航路天气的越充份的了解，就可能在更大程度上避开颠簸，在处理颠簸的时候更
▪ 不同种类的颠簸
热气流颠簸地面风吹过不平坦的地面(建筑物,树,地形等) 和雷暴相联系的颠簸晴空颠簸山体气流导致的颠簸尾流
高空晴空颠簸的原因:
(1)高空风向突变. (2)高空锋面温度突变. (3)高地形的下风面或强雷雨中形成的强下降期流. (4)对流层附近的风和温度的突变.
颠簸强度的分类
– 过载的瞬间改变
– 没系好安全带
必须系好安全带
在飞机的不同部位遭受颠簸的程度是不一样的飞机的后部飞机的前部驾驶舱
▪ 飞行录本，从而启动机务维护程序。
1 什么是颠簸 2 怎样避免颠簸 3 颠簸中的飞行技术 4 和乘务组的沟通
5 总结
飞行准备和气象信息
例如：机组应该等到F+20节时收形态1。
系好安全带灯打开
固定所有松散的设备
严重颠簸是按照表格所给的速度，N1值飞行。 – 自动推力关
穿越颠簸的速度是以下两种速度之间的一种妥协：
– 足够的慢以避免结构损坏。 – 足够的快在VLS之上还有很好的余度。
轻或中度的颠簸
– 除非旅客不舒服，否则不需要减速到颠簸速度。 – 保持自动推力接通。
▪ 严重颠簸关系到安全问题
在很多非致命性的事故中导致机组和旅客受伤。
▪ 严重颠簸也关系到经济问题。
机组和旅客的受伤。飞机结构损坏和维修费用。
1 什么是颠簸 2 怎样避免颠簸 3 颠簸中的飞行技术 4 和乘务组的沟通

民航乘务服务 ppt课件

照明以外的一切电源。
ppt课件
31
五. 飞机加油时的客舱管理
最少前后各打开一个连接登机桥或旅客梯的舱门。如果没有登机桥或旅客梯，客舱门一定要有乘务员值
班，而且地面的滑梯展开区必须没有障碍物。
ppt课件
32
六. 飞行关键阶段的管理
飞行关键阶段是指所有包括地面滑行、起飞、着陆及低于10000英尺时的飞行，及起飞3分钟，着陆前8分钟的阶段。
介绍水上救生设备的位置及操作方法。
ppt课件
35
３.系好安全带的规定
◇滑行、起飞和着陆前； ◇“系好安全带”信号灯亮时 ◇遇有颠簸时； ◇在夜间飞行； ◇遇有劫机； ◇紧急下降时。
ppt课件
36
４.颠簸时的管理
当出现颠簸时，颠簸程度由机长通知乘务长。轻度颠簸，乘务员应当作好必要的客舱广播，
２.航班可不接受的旅客
◇是或像是中毒者； ◇是或像是吸毒者； ◇要求静脉注射者； ◇已知是传染性疾病患者并在航班中有传染他
人可能者，或该人无法提供有效证明无传染危险者； ◇拒绝人身或物品安全检查者。
ppt课件
14
３.需持有医疗证明旅客的管理
◇需用早产婴儿保育箱者； ◇要求在空中额外吸氧者； ◇可能在空中有生命危险或要求医疗性护理者； ◇已知有传染性疾病但采取措施可以预防者。这种医疗证明必须说明一切应遵守的措施，并在乘
在飞行关键阶段，乘务员不要进入驾驶舱和与驾驶舱进行联络。
ppt课件
33
七. 航行中的安全管理
1.安全演示的规定 2.对残疾旅客要单独为其做安全介绍 3.系好安全带的规定 4.颠簸时的管理
ppt课件
34
பைடு நூலகம்

《飞机故障诊断一》PPT课件

L
2 S
2 L
（1.223
故障过程模型
估算产品可靠度
• 令L为应力随机变量，S为强度随机变量，引入随机
变量Z，即
Z=S-L
• Z的密度函数为
• 2-2）
fZ (Z)
(ZZ )2
1
e 2
2 Z
2 Z
（1.
Z
Z SL
• ——随机变量Z的均值，
Z
Z
2 L
2 S
• ——随机变量Z的标准差，
24
故障过程模型
引起设备或机件故障，导致飞行事故时有发生。
故障（包括人为差错）是产生飞行事故的主要原因！
• 机务人员所做的每一项工作，从日常保养到预防维修，无不以保证飞行安全、不出或少出故障为其目的。
二、民航客机事故原因分析
• 设计和维修方案不合理
• 片面地追求较高的静强度和刚度，忽视了材料的耐腐蚀及抗疲劳特性。——伊尔 - 18机翼上翼面B94 铆钉大量出现断头现象
求出产品故障概率。
图1.2-1 应力强度模型 21
故障过程模型
一、应力 - 强度模型
• 利用应力 – 强度模型可以分析故障机理并可提出提高产品可靠性的方法。 • 通常，材料强度、静载荷和结构几何尺寸均服从正态分布。应力作为载荷和结构几何参数的函数
，也可以做正态分布的假设。 • 当应力与强度两者的分布没有重叠区域时，故障不发生。当密度曲线下出现重叠部分（t = t2）
2 L
Sm (S L) /

2 S
2 L
• 由（1.2-1）式可知 F (Sm )
•
R 1 F (Sm )
，代入上式求得 25 （
故障过程模型

中国民航大学-民航概论课件-第一章

国际民航组织是全球民航领域的权威机构，其制定的标准和措施被广泛采纳和应用，对全球民航的发展起着重要的推动作用。
制定国际民用航空的规则、标准和建议措施，促进国际航空运输的安全、高效和有序。
中国民航局及其职能
成立时间与目的
中国民航局成立于1987年，目的是保障民用航空的安全和效益，
促进民用航空事业的发展。
民航飞机的结构与系统
结构
包括机身、机翼、尾翼、起落架等部分，以及驾驶舱、客舱、货舱等空间。
系统
包括飞行控制系统、推进系统、导航系统、通信系统等，各系统协同工作以保证飞机的正常运行。
04
民航机场
民航机场的分类与等级
民航机场的分类
按照航线性质，民航机场可以分为国际航线机场和国内航线机场；按照机场的地理位置，可以分为高原机场、平原机场、山地机场等。
包括雷达、通信导航设备等，用于飞机起降和
航行的导航。
机场安全设施
包括消防、救援、安检等设施，用于保障机场
安全。
民航机场的管理与运营
01
民航机场的管理机构
中国民航局负责全国民航机场的管理，各地区民航局负责本地区民航机
场的管理。
02
民航机场的运营模式
中国民航机场的运营模式主要有国有经营、民营经营和国际航空企业经
航空公司通过建立航线网络，连接不同城市，提供航空运输
服务。
机队管理
航空公司根据市场需求和运营策略，选择适合的机型和配置，确保机队的合理性和经济性。
航班计划
航空公司制定航班计划，安排航班时间、班次和机型，以满足市场需求。
市场营销与销售
航空公司通过市场营销和销售手段，吸引旅客并提高市场份
