电动试压泵原理及性能

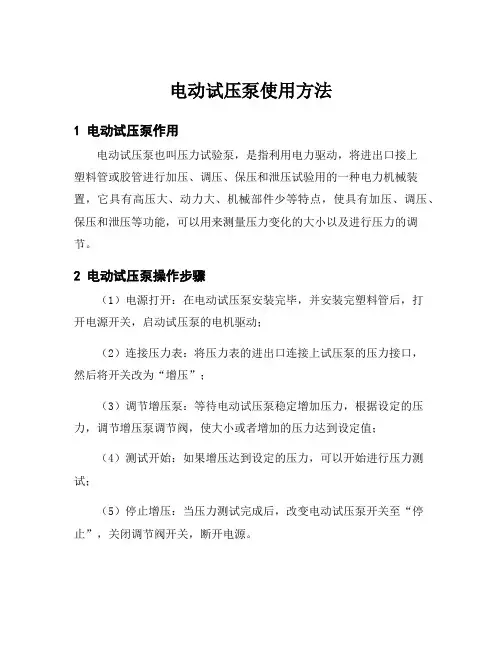

电动试压泵使用方法
1 电动试压泵作用
电动试压泵也叫压力试验泵，是指利用电力驱动，将进出口接上
塑料管或胶管进行加压、调压、保压和泄压试验用的一种电力机械装置，它具有高压大、动力大、机械部件少等特点，使具有加压、调压、保压和泄压等功能，可以用来测量压力变化的大小以及进行压力的调节。

2 电动试压泵操作步骤
（1）电源打开：在电动试压泵安装完毕，并安装完塑料管后，打
开电源开关，启动试压泵的电机驱动；
（2）连接压力表：将压力表的进出口连接上试压泵的压力接口，
然后将开关改为“增压”；
（3）调节增压泵：等待电动试压泵稳定增加压力，根据设定的压力，调节增压泵调节阀，使大小或者增加的压力达到设定值；
（4）测试开始：如果增压达到设定的压力，可以开始进行压力测试；
（5）停止增压：当压力测试完成后，改变电动试压泵开关至“停止”，关闭调节阀开关，断开电源。

3 电动试压泵应用
电动试压泵在工程技术领域有广泛的应用，可以用来试验压力容器、判断压力、保压，以及各种管道、罐体等设备的压力试验。

也可以用于防爆容器、反应釜等各种容器及物体的容积特性试验及各种管道系统的真空检测。

电动试压泵的使用无不体现出其实用、稳定、耐用的特点。

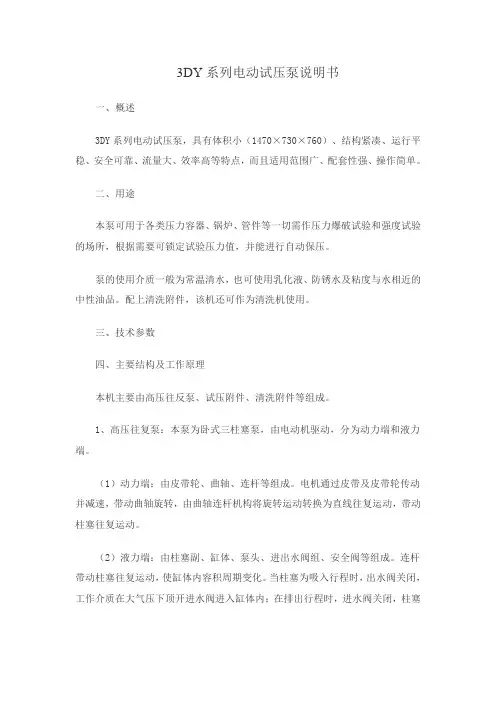

3DY系列电动试压泵说明书一、概述3DY系列电动试压泵，具有体积小（1470×730×760）、结构紧凑、运行平稳、安全可靠、流量大、效率高等特点，而且适用范围广、配套性强、操作简单。

二、用途本泵可用于各类压力容器、锅炉、管件等一切需作压力爆破试验和强度试验的场所，根据需要可锁定试验压力值，并能进行自动保压。

泵的使用介质一般为常温清水，也可使用乳化液、防锈水及粘度与水相近的中性油品。

配上清洗附件，该机还可作为清洗机使用。

三、技术参数四、主要结构及工作原理本机主要由高压往反泵、试压附件、清洗附件等组成。

1、高压往复泵：本泵为卧式三柱塞泵，由电动机驱动，分为动力端和液力端。

（1）动力端：由皮带轮、曲轴、连杆等组成。

电机通过皮带及皮带轮传动并减速，带动曲轴旋转，由曲轴连杆机构将旋转运动转换为直线往复运动，带动柱塞往复运动。

（2）液力端：由柱塞副、缸体、泵头、进出水阀组、安全阀等组成。

连杆带动柱塞往复运动，使缸体内容积周期变化。

当柱塞为吸入行程时，出水阀关闭，工作介质在大气压下顶开进水阀进入缸体内；在排出行程时，进水阀关闭，柱塞将工作介质通过出水阀并经泵头排出。

该过程周期性重复进行，从而完成泵将工作介质吸入并排出的功能。

在泵头上装有安全阀，用于系统超压保护，该阀在出厂时已经调好，用户不得随意调动。

试压附件：包括调压阀、止回泄压阀、2m高压软管。

（1）调压阀用于调节泵的输出压力及恒定系统压力。

顺时针旋转调节螺母，泵的输出压力升高，反之，则输出压力降低。

当进行保压试验时，当系统压力达到设定压力值后，应反时针旋转调节螺母将调压阀全部打开，以卸除泵的排出压力。

当用户需要恒压输出时，只需将压力调到设定值并锁紧锁紧螺母即可。

（2）止回泄压阀用于自动截断保压及卸除系统压力。

保压试验结束后，打开泄压阀手轮，即可卸除系统压力。

在升压过程中，若误操作使系统压力高于应设定值，可适当打开泄压阀手轮，卸除部分压力后重新升压。

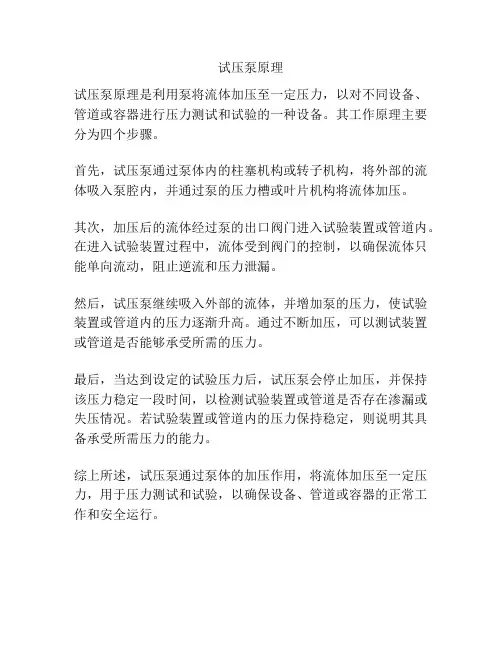

试压泵原理
试压泵原理是利用泵将流体加压至一定压力，以对不同设备、管道或容器进行压力测试和试验的一种设备。

其工作原理主要分为四个步骤。

首先，试压泵通过泵体内的柱塞机构或转子机构，将外部的流体吸入泵腔内，并通过泵的压力槽或叶片机构将流体加压。

其次，加压后的流体经过泵的出口阀门进入试验装置或管道内。

在进入试验装置过程中，流体受到阀门的控制，以确保流体只能单向流动，阻止逆流和压力泄漏。

然后，试压泵继续吸入外部的流体，并增加泵的压力，使试验装置或管道内的压力逐渐升高。

通过不断加压，可以测试装置或管道是否能够承受所需的压力。

最后，当达到设定的试验压力后，试压泵会停止加压，并保持该压力稳定一段时间，以检测试验装置或管道是否存在渗漏或失压情况。

若试验装置或管道内的压力保持稳定，则说明其具备承受所需压力的能力。

综上所述，试压泵通过泵体的加压作用，将流体加压至一定压力，用于压力测试和试验，以确保设备、管道或容器的正常工作和安全运行。

4DSY型电动试压泵使用说明书4DSY-SM四川杰特机器有限公司（四川省简阳试压泵厂）一、用途DSY-10、35、60型电动试压泵是电动四柱塞、往复移动式试压泵，供高压容器、阀门、管道、锅炉、机器零件等作强度试验之用。

本产品性能和质量符合Q/简泵1-1997 DSY电动试压泵。

二、技术参数三、结构与工作原理本泵为四柱塞往复式电动试压泵，由水箱、集水器、限压连通阀、安全阀、两只高压水缸和两只低压水缸等组成。

电动机与减速箱的蜗杆用弹性联轴器直接联接，一同装在水箱上，所以水箱同时为全机的机架。

减速箱通过蜗杆与蜗轮的传动，达到传动比为1：34，蜗轮轴的两端装有两只偏心，当偏心转动时，推着滑块去推动导体在水平方向上来回运动，并且滑块在导体的槽中往复滑动，导体水平方向的两端分别固定着一个高压柱塞和一个低压柱塞，另一个导体亦如此。

当偏心作旋转运动时，将圆周运动转变为往复运动，达到推动柱塞从而使各个水缸内的工作容积不断发生变化的目的，柱塞的往复为每分钟42次。

当柱塞为吸入行程时，由于水缸的工作容积增大，造成部分真空，水箱内的水通过滤网、进水管和进水阀进入水缸内。

当柱塞为压缩行程时，进水阀自动关闭，而出水阀被顶开，水经集水管汇集于集水器，最后被输送到受试压容器中去。

当被试压容器开始试压需要较多水量时，此时四个水缸同时供水，当工作压力达到2.8MPa时，为了缓和压力继续上升的速度，在两个低压水缸中间的限压连通阀将自动打开，使两个低压水缸的给水工作互相抵消，同时减少电动机的载荷，只用两只高压缸继续工作，这样保持压力稳步上升。

减速箱上部装有集水器，连接五根无缝钢管，其中四根与四只水缸接通，汇合四个水缸压出的水，另一根与限压连通阀相连。

集水器上部装着压力表，在集水器的中部装有工作接管是连接被试容器的通口。

集水器上侧部装有排气阀，另一侧部装有安全阀，安全阀在出厂时校准为泵额定工作压力的1.15～1.25倍，在压力上升超过规定值时，安全阀即可自动打开，可以避免发生超压引起的意外事故。

电动试压泵安全操作规程
一、电动试压泵的基本结构及工作原理
电动试压泵主要由电机、泵、油箱、压力表等组成。

其工作原
理是利用电机带动泵的转动，使管路中的压力逐渐升高，达到所需
压力后进行试压，以检测管路或容器的密封性能。

二、电动试压泵的安全操作规程
1.使用前仔细阅读电动试压泵的使用说明书，并按照说明书的
要求正确安装和使用。

2.在使用电动试压泵前，要确认其安装是否牢固，泵与管路之
间是否连接紧密，油箱中的液位是否在正常范围之内。

3.对于不熟悉电动试压泵的操作人员，必须经过专业培训后方
可上岗操作。

4.在启动电动试压泵前，要检查是否有异物进入泵内，如有，
需先清理干净。

5.在操作试压泵时，应按照所需压力使用相应的偏差表，并不
得超过其允许的工作压力范围，以免发生安全事故。

6.如需对泵进行维护和保养，应先将试压泵关闭，然后切断电源，并等待泵内压力释放完毕后再进行操作。

7.在使用电动试压泵时，应定期对其进行保养，包括清洗泵体、更换密封件和压力表，并加注适量的润滑油。

8.在停止使用电动试压泵后，要关闭电源，并将泵中的压力缓慢释放后方可拆卸管路或容器。

9.如出现电动试压泵故障或异常情况时，应及时停机并联系维修人员进行检修和处理。

三、总结
电动试压泵在使用过程中，如不按照安全操作规程进行操作，可能会造成严重的安全事故，因此，用户在使用前应认真阅读试压泵的使用说明书，并按照规程正确使用和维护电动试压泵，确保人员和设备的安全。

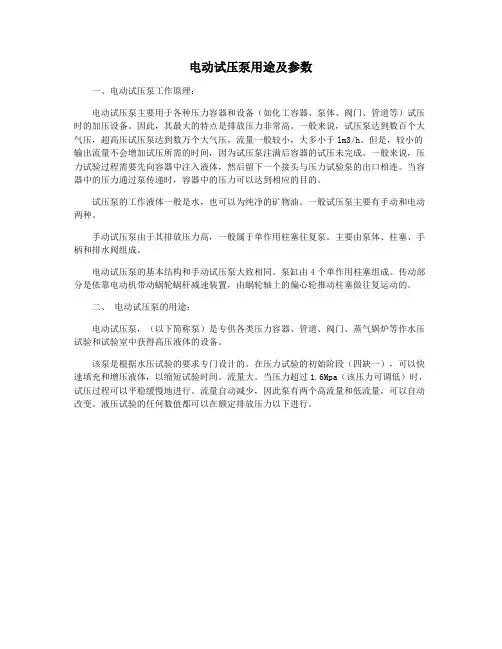

电动试压泵用途及参数
一、电动试压泵工作原理：
电动试压泵主要用于各种压力容器和设备（如化工容器、泵体、阀门、管道等）试压时的加压设备。

因此，其最大的特点是排放压力非常高。

一般来说，试压泵达到数百个大气压，超高压试压泵达到数万个大气压，流量一般较小，大多小于lm3/h。

但是，较小的输出流量不会增加试压所需的时间，因为试压泵注满后容器的试压未完成。

一般来说，压力试验过程需要先向容器中注入液体，然后留下一个接头与压力试验泵的出口相连。

当容器中的压力通过泵传递时，容器中的压力可以达到相应的目的。

试压泵的工作液体一般是水，也可以为纯净的矿物油。

一般试压泵主要有手动和电动两种。

手动试压泵由于其排放压力高，一般属于单作用柱塞往复泵。

主要由泵体、柱塞、手柄和排水阀组成。

电动试压泵的基本结构和手动试压泵大致相同。

泵缸由4个单作用柱塞组成。

传动部分是依靠电动机带动蜗轮蜗杆减速装置，由蜗轮轴上的偏心轮推动柱塞做往复运动的。

二、电动试压泵的用途：
电动试压泵，（以下简称泵）是专供各类压力容器、管道、阀门、蒸气锅炉等作水压试验和试验室中获得高压液体的设备。

该泵是根据水压试验的要求专门设计的。

在压力试验的初始阶段（四缺一），可以快速填充和增压液体，以缩短试验时间。

流量大。

当压力超过1.6Mpa（该压力可调低）时，试压过程可以平稳缓慢地进行。

流量自动减少，因此泵有两个高流量和低流量，可以自动改变。

液压试验的任何数值都可以在额定排放压力以下进行。

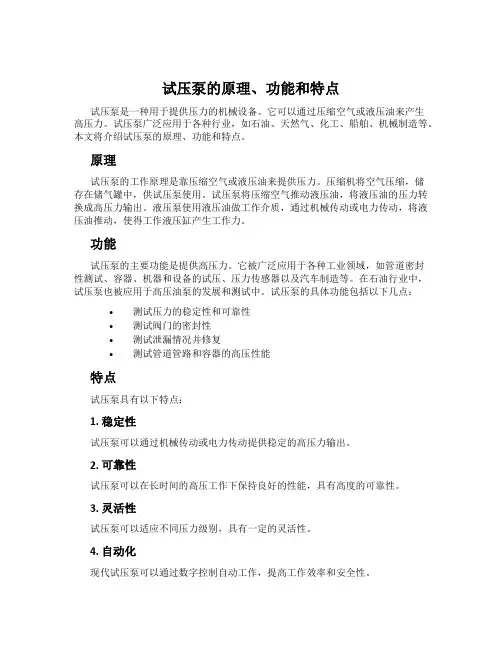

试压泵的原理、功能和特点试压泵是一种用于提供压力的机械设备。

它可以通过压缩空气或液压油来产生高压力。

试压泵广泛应用于各种行业，如石油、天然气、化工、船舶、机械制造等。

本文将介绍试压泵的原理、功能和特点。

原理试压泵的工作原理是靠压缩空气或液压油来提供压力。

压缩机将空气压缩，储存在储气罐中，供试压泵使用。

试压泵将压缩空气推动液压油，将液压油的压力转换成高压力输出。

液压泵使用液压油做工作介质，通过机械传动或电力传动，将液压油推动，使得工作液压缸产生工作力。

功能试压泵的主要功能是提供高压力。

它被广泛应用于各种工业领域，如管道密封性测试、容器、机器和设备的试压、压力传感器以及汽车制造等。

在石油行业中，试压泵也被应用于高压油泵的发展和测试中。

试压泵的具体功能包括以下几点：•测试压力的稳定性和可靠性•测试阀门的密封性•测试泄漏情况并修复•测试管道管路和容器的高压性能特点试压泵具有以下特点：1. 稳定性试压泵可以通过机械传动或电力传动提供稳定的高压力输出。

2. 可靠性试压泵可以在长时间的高压工作下保持良好的性能，具有高度的可靠性。

3. 灵活性试压泵可以适应不同压力级别，具有一定的灵活性。

4. 自动化现代试压泵可以通过数字控制自动工作，提高工作效率和安全性。

5. 节约能源试压泵可以通过减少气体和油液的损失来节约能源。

总结试压泵是提供高压力的机械设备，其工作原理是将压缩空气或液压油转换成高压力输出，主要用于管道密封性测试、容器、机器和设备的试压、压力传感器以及汽车制造等领域。

试压泵具有稳定性、可靠性、灵活性、自动化和节能等特点。

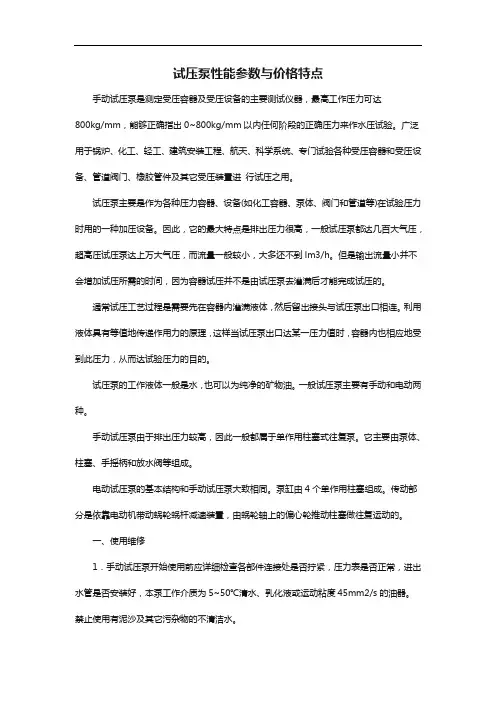

试压泵性能参数与价格特点手动试压泵是测定受压容器及受压设备的主要测试仪器，最高工作压力可达800kg/mm，能够正确指出0~800kg/mm以内任何阶段的正确压力来作水压试验。

广泛用于锅炉、化工、轻工、建筑安装工程、航天、科学系统、专门试验各种受压容器和受压设备、管道阀门、橡胶管件及其它受压装置进行试压之用。

试压泵主要是作为各种压力容器、设备(如化工容器、泵体、阀门和管道等)在试验压力时用的一种加压设备。

因此，它的最大特点是排出压力很高，一般试压泵都达几百大气压，超高压试压泵达上万大气压，而流量一般较小，大多还不到lm3/h。

但是输出流量小并不会增加试压所需的时间，因为容器试压并不是由试压泵去灌满后才能完成试压的。

通常试压工艺过程是需要先在容器内灌满液体，然后留出接头与试压泵出口相连。

利用液体具有等值地传递作用力的原理，这样当试压泵出口达某一压力值时，容器内也相应地受到此压力，从而达试验压力的目的。

试压泵的工作液体一般是水，也可以为纯净的矿物油。

一般试压泵主要有手动和电动两种。

手动试压泵由于排出压力较高，因此一般都属于单作用柱塞式往复泵。

它主要由泵体、柱塞、手摇柄和放水阀等组成。

电动试压泵的基本结构和手动试压泵大致相同。

泵缸由4个单作用柱塞组成。

传动部分是依靠电动机带动蜗轮蜗杆减速装置，由蜗轮轴上的偏心轮推动柱塞做往复运动的。

一、使用维修1．手动试压泵开始使用前应详细检查各部件连接处是否拧紧，压力表是否正常，进出水管是否安装好，本泵工作介质为5~50℃清水、乳化液或运动粘度45mm2/s的油器。

禁止使用有泥沙及其它污杂物的不清洁水。

2．为提高试压效率、可先将被测试容器或设备先注满水，再接试压泵的出水管。

3．在试压过程中，若发现水中有多量空气可拧开放水阀，把空气放掉。

4．在试压过程中若发现有任何细微的渗水现象，应立即停止工作进行检查和修理，严禁在渗水情况下继续加大压力。

5．试压完毕后，先松开放水阀，压力下降，以免压力表损坏。

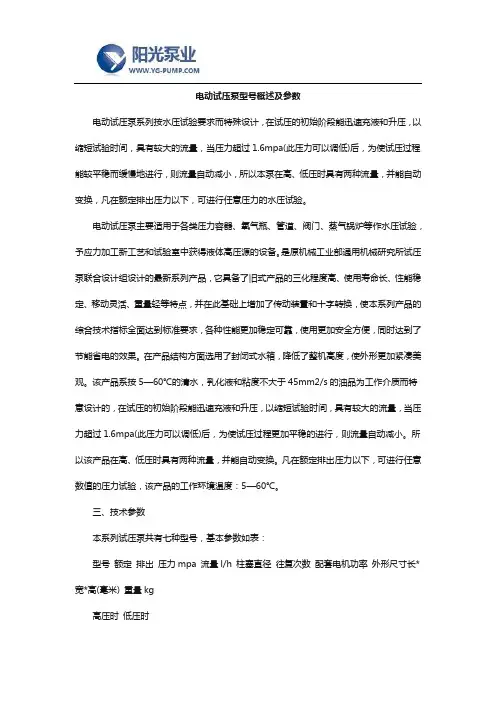

电动试压泵型号概述及参数电动试压泵系列按水压试验要求而特殊设计，在试压的初始阶段能迅速充液和升压，以缩短试验时间，具有较大的流量，当压力超过1.6mpa(此压力可以调低)后，为使试压过程能较平稳而缓慢地进行，则流量自动减小，所以本泵在高、低压时具有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意压力的水压试验。

电动试压泵主要适用于各类压力容器、氧气瓶、管道、阀门、蒸气锅炉等作水压试验，予应力加工新工艺和试验室中获得液体高压源的设备。

是原机械工业部通用机械研究所试压泵联合设计组设计的最新系列产品，它具备了旧式产品的三化程度高、使用寿命长、性能稳定、移动灵活、重量轻等特点，并在此基础上增加了传动装置和十字转换，使本系列产品的综合技术指标全面达到标准要求，各种性能更加稳定可靠，使用更加安全方便，同时达到了节能省电的效果。

在产品结构方面选用了封闭式水箱，降低了整机高度，使外形更加紧凑美观。

该产品系按5—60℃的清水，乳化液和粘度不大于45mm2/s的油品为工作介质而特意设计的，在试压的初始阶段能迅速充液和升压，以缩短试验时间，具有较大的流量，当压力超过1.6mpa(此压力可以调低)后，为使试压过程更加平稳的进行，则流量自动减小。

所以该产品在高、低压时具有两种流量，并能自动变换。

凡在额定排出压力以下，可进行任意数值的压力试验，该产品的工作环境温度：5—60℃。

三、技术参数本系列试压泵共有七种型号，基本参数如表：型号额定排出压力mpa 流量l/h 柱塞直径往复次数配套电机功率外形尺寸长*宽*高(毫米) 重量kg高压时低压时4d-sy160/6.3 6.3 160 530 32 45 51 1.1 815*480*1055 215 4d-sy100/10 10 100 450 254d-sy63/16 16 63 400 204d-sy40/25 25 40 380 164d-sy30/40 40 30 360 14 1.5 840*480*10554d-sy22/63 63 22 340 124d-sy16/80 80 16 340 10低压缸柱塞直径：45mm低压缸工作压力：1.6mpa缸数：4柱塞行程40mm每分钟往复次数：51选用试压泵时，应根据所需的试验压力来选择泵的额定排出压力。

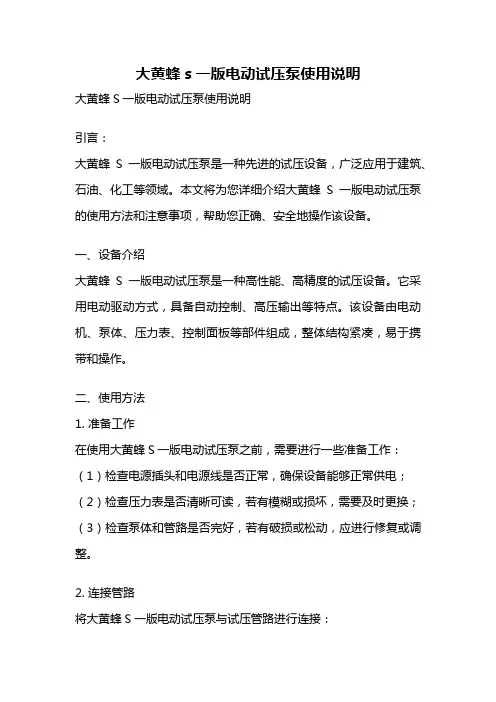

大黄蜂s一版电动试压泵使用说明大黄蜂S一版电动试压泵使用说明引言：大黄蜂S一版电动试压泵是一种先进的试压设备，广泛应用于建筑、石油、化工等领域。

本文将为您详细介绍大黄蜂S一版电动试压泵的使用方法和注意事项，帮助您正确、安全地操作该设备。

一、设备介绍大黄蜂S一版电动试压泵是一种高性能、高精度的试压设备。

它采用电动驱动方式，具备自动控制、高压输出等特点。

该设备由电动机、泵体、压力表、控制面板等部件组成，整体结构紧凑，易于携带和操作。

二、使用方法1. 准备工作在使用大黄蜂S一版电动试压泵之前，需要进行一些准备工作：（1）检查电源插头和电源线是否正常，确保设备能够正常供电；（2）检查压力表是否清晰可读，若有模糊或损坏，需要及时更换；（3）检查泵体和管路是否完好，若有破损或松动，应进行修复或调整。

2. 连接管路将大黄蜂S一版电动试压泵与试压管路进行连接：（1）将泵体的进口与试压管路的出口相连；（2）将泵体的出口与试压管路的进口相连；（3）确保连接紧固可靠，防止泄漏。

3. 设置试压参数通过控制面板，设置试压参数，包括试压压力和试压时间：（1）按下控制面板上的“设置”按钮，进入参数设置界面；（2）使用上下调节按钮，设置所需的试压压力；（3）使用左右调节按钮，设置所需的试压时间。

4. 开始试压设置完试压参数后，按下控制面板上的“开始”按钮，大黄蜂S一版电动试压泵将自动开始试压过程：（1）电动机启动，泵体开始工作，将压力逐渐升高；（2）压力表上的指针将随着压力的增加而相应上升；（3）当达到设定的试压压力时，电动机停止工作，试压过程结束。

5. 完成试压试压过程结束后，需要进行以下操作：（1）关闭电源，切断电源供应；（2）将试压管路与大黄蜂S一版电动试压泵分离；（3）清理泵体和管路，保持设备清洁。

三、注意事项1. 操作前请仔细阅读设备的使用说明书，并在熟悉操作方法后再进行操作；2. 试压过程中应注意安全，避免操作人员和周围人员受到伤害；3. 试压压力不要超过设备的额定压力范围，以免发生意外；4. 在试压过程中，应定期检查压力表的读数，确保试压结果准确可靠；5. 定期对大黄蜂S一版电动试压泵进行检查和维护，保持设备的良好状态；6. 如遇设备故障或异常情况，应立即停止使用，并及时联系售后服务。

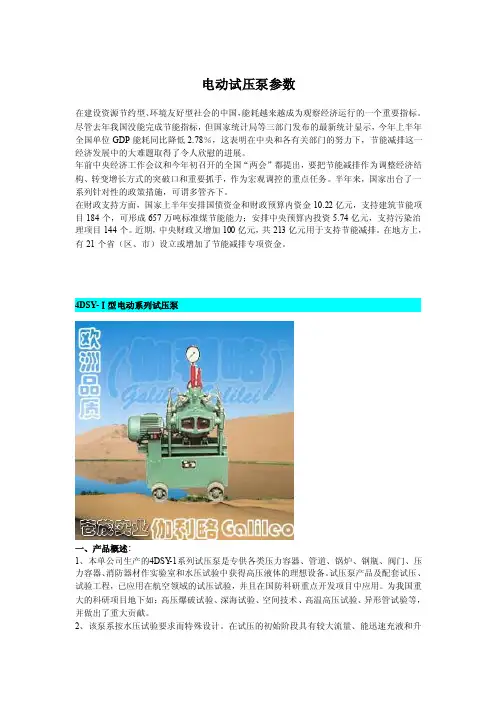

电动试压泵参数在建设资源节约型、环境友好型社会的中国，能耗越来越成为观察经济运行的一个重要指标。

尽管去年我国没能完成节能指标，但国家统计局等三部门发布的最新统计显示，今年上半年全国单位GDP能耗同比降低2.78％，这表明在中央和各有关部门的努力下，节能减排这一经济发展中的大难题取得了令人欣慰的进展。

年前中央经济工作会议和今年初召开的全国“两会”都提出，要把节能减排作为调整经济结构、转变增长方式的突破口和重要抓手，作为宏观调控的重点任务。

半年来，国家出台了一系列针对性的政策措施，可谓多管齐下。

在财政支持方面，国家上半年安排国债资金和财政预算内资金10.22亿元，支持建筑节能项目184个，可形成657万吨标准煤节能能力；安排中央预算内投资5.74亿元，支持污染治理项目144个。

近期，中央财政又增加100亿元，共213亿元用于支持节能减排。

在地方上，有21个省（区、市）设立或增加了节能减排专项资金。

4DSY-Ⅰ型电动系列试压泵一、产品概述:1、本单公司生产的4DSY-1系列试压泵是专供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。

试压泵产品及配套试压、试验工程，已应用在航空领域的试压试验，并且在国防科研重点开发项目中应用。

为我国重大的科研项目地下如：高压爆破试验、深海试验、空间技术、高温高压试验、异形管试验等，并做出了重大贡献。

2、该泵系按水压试验要求而特殊设计。

在试压的初始阶段具有较大流量、能迅速充液和升压,以缩短实验时间。

当压力超过1.6MPa后、为使试压过程能较平稳而缓慢地进行。

则流量自动减少。

所以本泵在高、低压时有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意数值的水压试验。

二、性能参数：型号额定排出压力mpa流量L/H配套电机外形尺寸长×宽×高mm重量Kg 高压时低压时型号功率KW4DSY-I型180/44180362Y90L-4 1.1470×370×891164DSY-I型146/6.3 6.3146328Y90L-4 1.1470×370×891164DSY-I型104/1010104286Y90L-4 1.1470×370×891164DSY-I型65/161665247Y90L-4 1.1470×370×891164DSY-I型40/252540222Y90L-4 1.1470×370×891164DSY-I型29/404029211Y90L-4 1.5470×370×891164DSY-I型21/636321203Y90L-4 1.5470×370×891164DSY-I型14/808014196Y90L-4 1.5470×370×891164DSY型电动系列试压泵一、产品概述:1、本单公司生产的4DSY系列电动试压泵是专供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。

电动试压泵型号及参数一、电动试压泵产品概述：电动试压泵，是本设计制造的一种更新产品，它继承了老试压泵“三化”程度高，使用寿命长、性能稳定、移动灵活、重量轻等特点。

二、电动试压泵产品用途：电动试压泵，（以下简称泵）是专供各类压力容器、管道、阀门、蒸气锅炉等作水压试验和试验室中获得高压液体的设备。

本泵系按水压试验要求而特殊设计。

在试压的初始阶段（四缺工作）能迅速充液和升压，以缩短试验时间。

具有较大的流量。

当压力超过1.6Mpa(此压力可以调低)后，为使试压过程能较平稳而缓慢地进行。

则流量自动减小，所以本泵在高、低时具有两种流量并能自动变换。

凡在额定排出压力以下，可进行任意数值的水压试验。

三、电动试压泵产品特点：1、生产的4DSY-I电动试压泵是专供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。

试压泵产品及配套试压、试验工程，已应用在航空领域的试压试验，并且在国防科研重点开发项目中应用。

为我国重大的科研项目地下如：高压爆破试验、深海试验、空间技术、高温高压试验、异形管试验等，并做出了重大贡献。

2、该试压泵系按水压试验要求而特殊设计。

在试压的初始阶段具有较大流量、能迅速充液和升压,以缩短实验时间。

当压力超过1.6MPa后、为使试压过程能较平稳而缓慢地进行。

则流量自动减少。

所以本泵在高、低压时有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意数值的水压试验。

四、电动试压泵安装与使用：1．开箱后的安装本泵开箱后，应装上滚轮和压力表。

将四只滚轮套在轮轴上（垫圈在滚轮两侧）穿好开口锁。

压力表拧入上端压力表接头螺母上，使表面朝向便于观察的方向。

自集水器的工作接头至被试器件接好管路和电源线后,即可投入运行。

2．使用方法（1）使用前的准备：a、减速箱内加足润滑油，使油面达到油标中间。

润滑油为黑色齿轮油（SYB1103-62S）。

b、两侧传动箱内加30机械油（GB443-64）。

试压泵工作原理
试压泵是一种用于压力测试的设备，它通过提供高压力来检测管道、
容器、阀门等设备的密封性能。

试压泵的工作原理基于液体静力学和
机械原理。

试压泵主要由以下部分组成：泵体、活塞、活塞杆、阀门和压力表。

当试压泵启动时，液体被抽入泵体中。

当活塞向上移动时，液体被推
向出口管道中。

在这个过程中，阀门被打开，允许液体流入管道系统。

当管道系统中存在任何的漏洞或者密封不良时，液体会从这些漏洞处
流出。

此时，试压泵会自动增加输出液体的压力来弥补漏洞处的流失。

同时，也会通过压力表来监测输出液体的压力值。

如果输出液体的压力值达到了预定值，则说明管道系统已经达到了所
需的测试标准，并且密封性能良好。

如果输出液体的压力值没有达到
预定值，则说明存在某些问题需要修复或调整。

总之，试压泵是一种非常重要的测试设备，在各种工业领域中都有广
泛的应用。

它的工作原理简单明了，但是需要严格的操作和维护才能
保证测试结果的准确性和可靠性。

电动试压泵操作规程目录电动试压泵操作规程 (1)引言 (1)背景介绍 (1)目的和意义 (2)电动试压泵的基本原理 (3)电动试压泵的定义和分类 (3)电动试压泵的工作原理 (4)电动试压泵的主要组成部分 (5)电动试压泵的操作规程 (5)操作前的准备工作 (5)电动试压泵的启动和停止 (7)电动试压泵的操作步骤 (8)电动试压泵的安全注意事项 (9)操作人员的安全意识 (9)电动试压泵的安全操作规范 (10)应急处理措施 (11)总结与展望 (12)本文的主要内容总结 (12)对电动试压泵操作规程的展望 (12)参考文献 (13)引言背景介绍电动试压泵是一种用于进行压力测试和试压的设备，广泛应用于工业领域。

随着工业技术的不断发展和进步，对于产品质量和安全性的要求也越来越高，因此试压工作变得尤为重要。

电动试压泵作为一种高效、可靠的试压设备，被广泛应用于各个行业。

电动试压泵的工作原理是通过电动机驱动泵体进行工作，将液体压力传递到被试压物体上，以检测其是否能够承受一定的压力。

电动试压泵具有操作简单、压力稳定、试压速度快等特点，可以满足不同行业对于试压工作的需求。

在过去，人们常常使用手动泵进行试压工作，但是手动泵存在工作效率低、操作繁琐等问题。

随着科技的进步，电动试压泵逐渐取代了手动泵，成为试压工作的首选设备。

电动试压泵的出现不仅提高了试压工作的效率，还减轻了工人的劳动强度，提高了工作的安全性。

电动试压泵广泛应用于石油、化工、航空、航天、冶金、建筑等行业。

在石油行业中，电动试压泵被用于对油井进行试压，以确保油井的安全运行；在化工行业中，电动试压泵被用于对管道、容器等进行试压，以确保化工设备的安全性；在航空航天行业中，电动试压泵被用于对飞机、火箭等进行试压，以确保飞行器的安全性。

电动试压泵的操作规程是保证试压工作顺利进行的重要依据。

正确的操作规程可以确保试压工作的准确性和安全性，避免人为操作失误导致的事故发生。

dsb电动试压泵结构原理答案：DSB系列电动试压泵，由电机直接驱动，高低压泵同时工怍．低压介质通过单向阀至高压区，当压力超过1.5MPa时，低压溢流阀工作介质回水箱．当高压压力上升至调定压力时．高压溢流阀工作，以起到了安全保护作用。

该机由电机、高低压泵、控制阀、储气筒，压力表，水箱等组成。

延伸：一、DSB系列试压泵适用范围DSB系列电动试压泵(以下简称试压泵)，适用于水或液压油作介质，对各种压力容器、管道、阀门等进行压力试验．亦用于作液压源．提供所需要的压力，适合于化工、建筑、水暖、石油．煤炭、冶炼、造船等行业。

二、性能特点本试压泵具有结构紧凑．合理，操作省力．整机重量轻，维修方便，防锈。

DSB系列试压泵采用电机直接驱动。

大大地提高工怍效率等持点。

三、当您接到试压泵时1、首先，检查您所订产品的制造厂、型号是否正确。

2、开箱后，根据装箱单清点跗件是否齐全。

3、在运输中，试压泵是否有损坏现象。

4、仔细阅读说明书后，才能使用。

四、操作步骤l、检查水箱中水位，连接电源线。

2、顺时针拧紧手轮开关。

3、按启动按钮．电机工作．当压力表指针超过1.2MPa时，电动试压泵低压泵自动卸荷．指针超过额定压力时．高压泵亦卸荷．压力不会上去。

4、试压结束后．逆时针拧松开关，介质流回水箱。

5、工程试完成，用柴或或火油过滤试压泵各部件，以防长期不工作后发生水质腐蚀损坏另部件。

六、注意事项1、使用前．首先将开关顺时针拧紧。

2、使用的工作介质必须经100目／吋滤网过滤后才能注入水箱，吸水口不能露出水。

3、不宜在有酸碱，腐蚀性物质的工作场所心用。

七、故障原因分析和排除方法1．压力打打不上来a．开关是否拧紧。

b．用点动开关点儿下。

c．水箱内吸水口是否露出液面．应适当加水，d．检查滤网上是否有垃圾，应清洗滤网。

e．连接管不密封。

f．高压区单向阀阀口不密封．应拆下单向阀清洗。

2、噪音大a．轴承损坏、应更换轴承。

b．挂塞顶死．应调松中间体衬套．适当拧松一转。

试压泵的工作原理试压泵是一种常用的工业设备，用于进行管道、容器等设备的试压工作。

它的工作原理可以简单概括为：通过电机驱动液体进入泵体，然后以一定的压力通过出口管道输出。

下面将详细解释试压泵的工作原理，包括泵的结构和工作流程。

一、泵的结构试压泵通常由以下几个主要部分组成：1.电机：用于驱动泵体工作的动力源。

2.泵体：包含液体进口和出口的部分，主要承担液体的吸入和排出任务。

3.叶轮：由电机驱动旋转的部件，产生泵体内的液体动力。

4.密封件：用于保持泵体内液体不泄漏的密封元件。

5.控制系统：用于控制电机运行，调节泵的压力和流量等参数。

二、工作流程试压泵的工作流程可以分为以下几个步骤：1.吸入过程：电机通过泵体内的叶轮驱动液体进入泵体，进入过程通常是通过一根吸入管完成。

在这一过程中，试压泵的叶轮通过吸力作用，将液体吸入泵体。

2.压力产生：吸入的液体在泵体中被叶轮加速旋转，形成高速液体流。

叶轮与泵体之间的空间被逐渐减小，使液体的动能转化为静能，从而发生压力升高。

叶轮的转速越高，液体的压力就越大。

3.加压过程：通过出口管道，压力产生的液体被输出到试压对象上，实现对试压对象进行加压。

输出液体的流量和压力可以通过调节泵的转速和叶轮的结构来控制。

4.完成试压：试压泵根据设定的压力和时间参数，持续将压力产生的液体输出到试压对象上，完成试压过程。

5.压力维持：在试压完成后，试压泵可以根据需要维持一定的压力，以确保试压对象的密封性能。

6.释放压力：试压完成后，可以通过泵体的排泄装置或者直接关闭进口阀门的方式，释放泵体内的液体压力。

三、工作原理解释试压泵工作的原理可以通过液体力学的基本原理来解释。

液体由于受到外力的作用，会产生压力，并将压力传递到周围的介质上。

试压泵正是利用了这一原理，通过电机驱动液体产生压力，并将压力传递给试压对象。

具体来说，当电机驱动叶轮旋转时，泵体内的液体被带动进入泵体。

液体在叶轮旋转的过程中，受到离心力的作用，从而加速流动。

电动试压泵厂家产品概述及参数上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、SYL系列自控电动试压泵产品概述:SYL型电动、自动试压泵，它继承了老试压泵优点，具有"三化"程度高，使用寿命长、性能稳定、操作方便、移动灵活、重量轻等优点。

本公司生产的4DZY系列自控电动试压泵是专供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。

试压泵产品及配套试压、试验工程，已应用在航空领域的试压试验，并且在国防科研重点开发项目中应用。

为我国重大的科研项目地下如：高压爆破试验、深海试验、空间技术、高温高压试验、异形管试验等，并做出了重大贡献。

该泵系按水压试验要求而特殊设计。

在试压的初始阶段具有较大流量、能迅速充液和升压,以缩短实验时间。

当压力超过1.6MPa后、为使试压过程能较平稳而缓慢地进行。

则流量自动减少。

所以打压泵在高、低压时有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意数值的水压试验。

主要结构：水箱、吸水管、机座、减速箱、导体滑块副、低压水缸、控制阀、溢流阀、工作接管、安全阀、压力表、放水阀、集水器、高压水缸、电动机。

二、SYL系列自控电动试压泵性能参数：。

上海舜迪电动试压泵说明书一、产品概述以上海舜迪电动试压泵是一种用于压力测试和试压的设备。

它采用电动驱动，能够提供稳定而可靠的压力输出，广泛应用于建筑、石油、化工等领域。

本说明书将介绍该设备的结构、使用方法、注意事项以及维护保养等内容，以帮助用户正确使用和保养产品。

二、产品结构1. 泵体：采用高强度合金材料制成，具有良好的耐腐蚀性和耐磨性，能够承受较高的压力。

2. 电机：采用高效节能的电机，具有低噪音、低振动和长寿命等特点，可靠性高。

3. 控制系统：配备智能化控制系统，可以实现自动控制和保护功能，提供了多种工作模式选择。

4. 压力表：配备高精度压力表，能够准确显示输出压力值。

5. 操作面板：采用人性化设计，操作简单方便，具有直观的显示界面。

三、使用方法1. 接通电源：将设备的电源线插入电源插座，并确保电流稳定。

2. 连接管路：将试压泵的进口管路与被试压设备相连接，确保连接牢固。

3. 设置压力值：根据被试压设备的要求，通过控制面板设置所需的压力值。

4. 启动设备：按下启动按钮，设备将开始工作，根据设定的压力值提供相应的输出压力。

5. 进行试压：在设备运行过程中，观察压力表的读数，确保输出压力达到设定值。

6. 停止设备：试压完成后，按下停止按钮，设备将停止工作。

四、注意事项1. 使用前检查：在使用设备之前，应仔细检查设备的各个部位是否安装齐全、连接是否紧固，以及电源线是否正常。

2. 安全操作：在试压过程中，应遵循操作规程，严禁超过设备的额定压力范围，以免发生事故。

3. 防止过热：设备长时间工作时可能会产生热量，应确保设备周围通风良好，避免过热引发故障。

4. 维护保养：定期清洁设备表面，检查电源线和管路是否有损坏，及时更换损坏的零部件，保持设备的正常运行状态。

5. 储存方式：设备长时间不使用时，应将其存放在干燥、通风的地方，避免受潮和损坏。

五、常见问题解答1. 问：设备启动后无法提供足够的输出压力怎么办？答：首先检查电源线是否正常连接，然后检查控制面板上的压力设置是否正确，如果问题仍然存在，建议联系售后服务人员进行维修。

3D-SY高压大流量电动试压泵试压泵电动泵试压泵我厂研制生产的3D-SY750系列电动试压泵可用于各类压力容器、锅炉、管件等一切需作压力爆破试验和强度试验的场所，根据需要可锁定试验压力值，并能进行自动保压。

泵的输送介质一般为常温清水，也可使用乳化液、防锈水及粘度与水相近的中性油品。

配上清洗附件，该机还可作为清洗机使用。

是我国目前现行二缸、四缸电动试压泵的换代产品。

该产品具有体积小、结构紧凑、运行平稳、安全可靠、功能完备、流量大、效率高等特点，而且适用范围广、配套性强、操作简单3D-SY750系列电动试压泵，是我厂针对我国目前现行的二缸、四缸电动试压泵在使用中存在的缺点而开发的种新产品，较二缸、四缸试压泵它在环保节能、使用范围、使用介质等等诸多方面不可比拟的优势。

它可用于一切需要进行强度试验及压力爆破试验的场所，根据实际使用情况可对试验压力值进行锁定，并能自动保压。

另外该试压泵所需输送介质也较为宽广，通常介质可为常温自来水，也可采用浓度与清水类似的中性油品，乳化液、防锈水等也可作为试压泵的输送介质。

该系列试压泵还可改装为高压清洗泵，配备合适的清洗附件，它便可以作为一台清洗泵来使用了。

在结构体积方面，该系列试压泵具有体积小、结构紧凑的特点，便于运输。

在运行稳定性方面该试压泵具有运行平稳、安全可靠的特点。

另外该试压泵具有功能完备、流量大、效率高等优点，而且操作简单，适用范围广、配套性强、等优点。

在大流量试压泵及吸水装置设计完好的情况下，大流量试压泵的汽蚀经常是由不合理运行造成的.为此，需要注意以下几点。

1、尽量使大流量试压泵在额定工况或额定工况附近运行，使大流量试压泵在实际运行中的(NPSH),值最小。

如果仍有汽蚀问题存在，需要采用降速及减小流量等方法来实现大流量试压泵在较低的(NPSH)，下运行。

2、控制大流量试压泵的实际转速不高于其额定转速。

在采用升速调节时.需要经过特别论证。

3、大流量试压泵在运行中发生汽蚀时，在吸水侧充人少量空气，能减弱或消除汽蚀产生的噪音和振动.减轻或避免汽蚀的危害。

试压泵原理
试压泵是一种常用的工业设备，它主要用于对管道、容器、阀门等设备进行压
力测试。

试压泵通过增加介质的压力来检测设备的密封性能和承压能力，以确保设备在正常工作条件下不会出现泄漏或爆炸等安全问题。

本文将介绍试压泵的工作原理，以及其在工业领域中的应用。

试压泵的工作原理主要基于液体静压原理。

当试压泵启动后，液体（通常为水
或润滑油）被抽入泵体内，然后通过泵的机械作用，液体被压缩并排入被测试设备内部。

随着液体压力的增加，被测试设备内部的压力也会随之增加。

通过对被测试设备内部压力的监测，可以判断设备的密封性能和承压能力是否符合设计要求。

试压泵通常由泵体、压力表、控制阀和连接管路等部件组成。

泵体是试压泵的
核心部件，它通过机械作用将液体压缩并输送到被测试设备内部。

压力表用于监测液体的压力变化，控制阀用于调节液体的流动速度和压力大小，连接管路则起到输送液体的作用。

在工业领域中，试压泵被广泛应用于管道、容器、阀门、压力容器等设备的压
力测试。

例如，在石油化工行业，试压泵常用于对管道和压力容器的密封性能进行检测，以确保设备在高压工作环境下不会出现泄漏或爆炸等安全问题。

在制药行业，试压泵也被用于对药品容器的密封性能进行检测，以确保药品的质量和安全。

总之，试压泵是一种重要的工业设备，它通过液体静压原理来对设备的密封性
能和承压能力进行测试。

在工业领域中，试压泵的应用范围广泛，可以有效地确保设备在正常工作条件下的安全性能。

希望本文对试压泵的工作原理和应用有所帮助，谢谢阅读。
