电动试压泵性能参数及型号

3DY系列电动试压泵说明书一、概述3DY系列电动试压泵，具有体积小（1470×730×760）、结构紧凑、运行平稳、安全可靠、流量大、效率高等特点，而且适用范围广、配套性强、操作简单。

二、用途本泵可用于各类压力容器、锅炉、管件等一切需作压力爆破试验和强度试验的场所，根据需要可锁定试验压力值，并能进行自动保压。

泵的使用介质一般为常温清水，也可使用乳化液、防锈水及粘度与水相近的中性油品。

配上清洗附件，该机还可作为清洗机使用。

三、技术参数四、主要结构及工作原理本机主要由高压往反泵、试压附件、清洗附件等组成。

1、高压往复泵：本泵为卧式三柱塞泵，由电动机驱动，分为动力端和液力端。

（1）动力端：由皮带轮、曲轴、连杆等组成。

电机通过皮带及皮带轮传动并减速，带动曲轴旋转，由曲轴连杆机构将旋转运动转换为直线往复运动，带动柱塞往复运动。

（2）液力端：由柱塞副、缸体、泵头、进出水阀组、安全阀等组成。

连杆带动柱塞往复运动，使缸体内容积周期变化。

当柱塞为吸入行程时，出水阀关闭，工作介质在大气压下顶开进水阀进入缸体内；在排出行程时，进水阀关闭，柱塞将工作介质通过出水阀并经泵头排出。

该过程周期性重复进行，从而完成泵将工作介质吸入并排出的功能。

在泵头上装有安全阀，用于系统超压保护，该阀在出厂时已经调好，用户不得随意调动。

试压附件：包括调压阀、止回泄压阀、2m高压软管。

（1）调压阀用于调节泵的输出压力及恒定系统压力。

顺时针旋转调节螺母，泵的输出压力升高，反之，则输出压力降低。

当进行保压试验时，当系统压力达到设定压力值后，应反时针旋转调节螺母将调压阀全部打开，以卸除泵的排出压力。

当用户需要恒压输出时，只需将压力调到设定值并锁紧锁紧螺母即可。

（2）止回泄压阀用于自动截断保压及卸除系统压力。

保压试验结束后，打开泄压阀手轮，即可卸除系统压力。

在升压过程中，若误操作使系统压力高于应设定值，可适当打开泄压阀手轮，卸除部分压力后重新升压。

1.上海阳光泵业制造有限公司上海阳光泵业是集设计/生产/销售泵、给水设备及泵用控制设备于一体的大型综合性泵业集团，是中国泵行业的龙头企业。

总资产达38亿元，上海阳光泵业获得了“上海市质量金奖”、“上海市科技百强企业”、“上海市名牌产品”、“中国质量信用AAA级”、“全国合同信用等级AAA级”、“质量、信誉、服务三优企业”、“中国最具竞争力的商品商标”、“五星级服务认证”等荣誉，连续多年入选全国机械500强。

高端人才和高素质的员工队伍是阳光发展的动力。

集团现有员工4500余人，其中工程技术人员500多名，主要由国内知名水泵专家教授、博士硕士、中高级工程师、高级工艺师组成，形成了具有创新思维的梯队型人才结构。

科技创新，是阳光基业长青的生命之源。

集团是上海市高新技术企业、上海市知识产权示范企业和上海市专利示范企业。

上海市级的“企业技术中心”，每年以销售总额的5%，用于技术创新和新产品研发。

2.荏原：我们以客户需求为己任，多方位地为用户提供优化整体解决方案。

业务覆盖建筑、工业、市政水利、供热和水治理等多个领域，为客户提供优越的通用泵、定制泵、供水机组、水处理等产品和服务。

3.英格索兰：以传承自1930年的制造历史和卓越服务为基石，ARO流体管理为全球客户与各行业提供流体设备，包括化工、制造、能源、医药、采矿等行业。

ARO专注于为专业客户提供高水准全系列产品，这使得我们在各个应用领域享有良好声誉。

4.浙江正洲泵阀制造有限公司座落于人杰地灵的楠溪江畔、中国泵阀之乡——温州瓯北镇，是一家集产品设计、生产制造、销售服务于一体的现代化企业，主要生产DN40~DN4000的国标、美标、日标、德标各式蝶阀及流体控制系统。

公司创建于1995年，建筑面积 15000m2，员工150名，其中大专学历以上人员31人，从事研发开发科技人员11人，高级工程师3人，工程师11人，并与兰州理工大学、长沙理工大学等科研院校建立了长期合作关系形成了强大的技术优势。

电动试压泵型号概述及参数电动试压泵型号概述及参数电动试压泵系列按⽔压试验要求⽽特殊设计，在试压的初始阶段能迅速充液和升压，以缩短试验时间，具有较⼤的流量，当压⼒超过1.6mpa(此压⼒可以调低)后，为使试压过程能较平稳⽽缓慢地进⾏，则流量⾃动减⼩，所以本泵在⾼、低压时具有两种流量，并能⾃动变换，凡在额定排出压⼒以下，可进⾏任意压⼒的⽔压试验。

电动试压泵主要适⽤于各类压⼒容器、氧⽓瓶、管道、阀门、蒸⽓锅炉等作⽔压试验，予应⼒加⼯新⼯艺和试验室中获得液体⾼压源的设备。

是原机械⼯业部通⽤机械研究所试压泵联合设计组设计的最新系列产品，它具备了旧式产品的三化程度⾼、使⽤寿命长、性能稳定、移动灵活、重量轻等特点，并在此基础上增加了传动装置和⼗字转换，使本系列产品的综合技术指标全⾯达到标准要求，各种性能更加稳定可靠，使⽤更加安全⽅便，同时达到了节能省电的效果。

在产品结构⽅⾯选⽤了封闭式⽔箱，降低了整机⾼度，使外形更加紧凑美观。

该产品系按5—60℃的清⽔，乳化液和粘度不⼤于45mm2/s的油品为⼯作介质⽽特意设计的，在试压的初始阶段能迅速充液和升压，以缩短试验时间，具有较⼤的流量，当压⼒超过1.6mpa(此压⼒可以调低)后，为使试压过程更加平稳的进⾏，则流量⾃动减⼩。

所以该产品在⾼、低压时具有两种流量，并能⾃动变换。

凡在额定排出压⼒以下，可进⾏任意数值的压⼒试验，该产品的⼯作环境温度：5—60℃。

三、技术参数本系列试压泵共有七种型号，基本参数如表：型号额定排出压⼒mpa 流量l/h 柱塞直径往复次数配套电机功率外形尺⼨长*宽*⾼(毫⽶) 重量kg⾼压时低压时4d-sy160/6.3 6.3 160 530 32 45 51 1.1 815*480*1055 215 4d-sy100/10 10 100 450 254d-sy63/16 16 63 400 204d-sy40/25 25 40 380 164d-sy30/40 40 30 360 14 1.5 840*480*10554d-sy22/63 63 22 340 124d-sy16/80 80 16 340 10低压缸柱塞直径：45mm低压缸⼯作压⼒：1.6mpa缸数：4柱塞⾏程40mm每分钟往复次数：51选⽤试压泵时，应根据所需的试验压⼒来选择泵的额定排出压⼒。

4DSY型电动试压泵使用说明书4DSY-SM四川杰特机器有限公司（四川省简阳试压泵厂）一、用途DSY-10、35、60型电动试压泵是电动四柱塞、往复移动式试压泵，供高压容器、阀门、管道、锅炉、机器零件等作强度试验之用。

本产品性能和质量符合Q/简泵1-1997 DSY电动试压泵。

二、技术参数三、结构与工作原理本泵为四柱塞往复式电动试压泵，由水箱、集水器、限压连通阀、安全阀、两只高压水缸和两只低压水缸等组成。

电动机与减速箱的蜗杆用弹性联轴器直接联接，一同装在水箱上，所以水箱同时为全机的机架。

减速箱通过蜗杆与蜗轮的传动，达到传动比为1：34，蜗轮轴的两端装有两只偏心，当偏心转动时，推着滑块去推动导体在水平方向上来回运动，并且滑块在导体的槽中往复滑动，导体水平方向的两端分别固定着一个高压柱塞和一个低压柱塞，另一个导体亦如此。

当偏心作旋转运动时，将圆周运动转变为往复运动，达到推动柱塞从而使各个水缸内的工作容积不断发生变化的目的，柱塞的往复为每分钟42次。

当柱塞为吸入行程时，由于水缸的工作容积增大，造成部分真空，水箱内的水通过滤网、进水管和进水阀进入水缸内。

当柱塞为压缩行程时，进水阀自动关闭，而出水阀被顶开，水经集水管汇集于集水器，最后被输送到受试压容器中去。

当被试压容器开始试压需要较多水量时，此时四个水缸同时供水，当工作压力达到2.8MPa时，为了缓和压力继续上升的速度，在两个低压水缸中间的限压连通阀将自动打开，使两个低压水缸的给水工作互相抵消，同时减少电动机的载荷，只用两只高压缸继续工作，这样保持压力稳步上升。

减速箱上部装有集水器，连接五根无缝钢管，其中四根与四只水缸接通，汇合四个水缸压出的水，另一根与限压连通阀相连。

集水器上部装着压力表，在集水器的中部装有工作接管是连接被试容器的通口。

集水器上侧部装有排气阀，另一侧部装有安全阀，安全阀在出厂时校准为泵额定工作压力的1.15～1.25倍，在压力上升超过规定值时，安全阀即可自动打开，可以避免发生超压引起的意外事故。

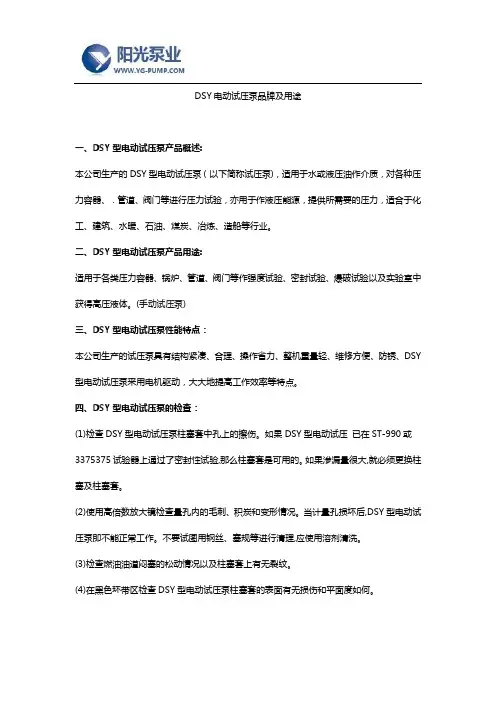

DSY电动试压泵品牌及用途一、DSY型电动试压泵产品概述:本公司生产的DSY型电动试压泵（以下简称试压泵)，适用于水或液压油作介质，对各种压力容器、．管道、阀门等进行压力试验，亦用于作液压能源，提供所需要的压力，适合于化工、建筑、水暖、石油、煤炭、冶炼、造船等行业。

二、DSY型电动试压泵产品用途:适用于各类压力容器、锅炉、管道、阀门等作强度试验、密封试验、爆破试验以及实验室中获得高压液体。

(手动试压泵)三、DSY型电动试压泵性能特点：本公司生产的试压泵具有结构紧凑、合理、操作省力、整机重量轻、维修方便、防锈、DSY 型电动试压泵采用电机驱动，大大地提高工作效率等特点。

四、DSY型电动试压泵的检查：(1)检查DSY型电动试压泵柱塞套中孔上的擦伤。

如果DSY型电动试压已在ST-990或3375375试验器上通过了密封性试验,那么柱塞套是可用的。

如果渗漏量很大,就必须更换柱塞及柱塞套。

(2)使用高倍数放大镜检查量孔内的毛刺、积炭和变形情况。

当计量孔损坏后,DSY型电动试压泵即不能正常工作。

不要试图用钢丝、塞规等进行清理,应使用溶剂清洗。

(3)检查燃油油道闷塞的松动情况以及柱塞套上有无裂纹。

(4)在黑色环带区检查DSY型电动试压泵柱塞套的表面有无损伤和平面度如何。

有的电动试压泵的柱塞套喷嘴头端的油槽已被取消。

①在上蓝之前应彻底清洗并吹干柱塞套上的全部油膜。

②使用平板(最好是研磨平板)和"上蓝剂"检查平面的平直度。

③如果发现损伤或不平应进行研磨修理。

使用的研磨剂为A280号。

④不得在柱塞套和喷嘴头的接触表面上使用砂布或钢丝刷。

(5)如果5/16DSY型电动试压泵过热,柱塞套与电动试压泵体间的密封垫圈可能熔化。

喷嘴头紧帽将会产生松动,因此,可能会产生下面几个问题:①润滑油稀释或DSY型电动试压泵喷孔堵塞。

②DSY型电动试压泵套筒或柱塞损坏。

(6)大容量柱塞套上的进油和回油孔比起标准柱塞套上的油孔约高1.27-1.65mm,在同一发动机上不能混合使用标准电动试压泵和大容量电动试压泵。

品牌试压泵选型攻略：试压泵型号盘点
试压泵是一种用于填充以及水压试验的检测设备，是实验室中必备的一种装置。

试压泵具有体积小，重量轻的特点，因此备受关注。

那么目前市场上的试压泵有哪些基本型号，本期小编为您整理市场上试压泵的型号。

目前市场上的试压泵主要有电动试压泵、手动试压泵和电动手提式试压泵三种种类，每种类型的试压泵型号亦有所不同。

试压泵型号
1.手动试压泵系列：
SSY25B,SSY40A，SSY63A，SSY100A,SSY160A,SSY250A,SSY400A,SSY630，SSY800，SSY1000
2.电动试压泵2D1SY系列：
2D1SY40，2D1SY63，2D1SY100，2D1SY160，2D1SY250，2D1SY400,2D1SY630，2D1SY800，2D1SY1000
3.电动试压泵2DSY系列：
2DSY63，2DSY100，2DSY160，2DSY250，2DSY400,2DSY630，2DSY800，
2DSY1000，2DSY160
4.电动试压泵3DSY系列：
3DSY25，3DSY40
电动试压泵4D1SY系列：
4D1SY40，4D1SY63，4D1SY100，4D1SY160，4D1SY250，4D1SY400,4D1SY630
5.电动试压泵4DSY系列：
4DSY63，4DSY100，4DSY160，4DSY250，4DSY400,4DSY630，
4DSY1000,4DSY1600
6.马达试压泵系列：
2MSY300，2MSY350以上就是试压泵的型号盘点，希望对您的试压泵产品选购提供参考和帮助。

电动试压泵型号概述及参数电动试压泵系列按水压试验要求而特殊设计，在试压的初始阶段能迅速充液和升压，以缩短试验时间，具有较大的流量，当压力超过1.6mpa(此压力可以调低)后，为使试压过程能较平稳而缓慢地进行，则流量自动减小，所以本泵在高、低压时具有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意压力的水压试验。

电动试压泵主要适用于各类压力容器、氧气瓶、管道、阀门、蒸气锅炉等作水压试验，予应力加工新工艺和试验室中获得液体高压源的设备。

是原机械工业部通用机械研究所试压泵联合设计组设计的最新系列产品，它具备了旧式产品的三化程度高、使用寿命长、性能稳定、移动灵活、重量轻等特点，并在此基础上增加了传动装置和十字转换，使本系列产品的综合技术指标全面达到标准要求，各种性能更加稳定可靠，使用更加安全方便，同时达到了节能省电的效果。

在产品结构方面选用了封闭式水箱，降低了整机高度，使外形更加紧凑美观。

该产品系按5—60℃的清水，乳化液和粘度不大于45mm2/s的油品为工作介质而特意设计的，在试压的初始阶段能迅速充液和升压，以缩短试验时间，具有较大的流量，当压力超过1.6mpa(此压力可以调低)后，为使试压过程更加平稳的进行，则流量自动减小。

所以该产品在高、低压时具有两种流量，并能自动变换。

凡在额定排出压力以下，可进行任意数值的压力试验，该产品的工作环境温度：5—60℃。

三、技术参数本系列试压泵共有七种型号，基本参数如表：型号额定排出压力mpa 流量l/h 柱塞直径往复次数配套电机功率外形尺寸长*宽*高(毫米) 重量kg高压时低压时4d-sy160/6.3 6.3 160 530 32 45 51 1.1 815*480*1055 215 4d-sy100/10 10 100 450 254d-sy63/16 16 63 400 204d-sy40/25 25 40 380 164d-sy30/40 40 30 360 14 1.5 840*480*10554d-sy22/63 63 22 340 124d-sy16/80 80 16 340 10低压缸柱塞直径：45mm低压缸工作压力：1.6mpa缸数：4柱塞行程40mm每分钟往复次数：51选用试压泵时，应根据所需的试验压力来选择泵的额定排出压力。

3DY系列电动试压泵说明书一、概述3DY系列电动试压泵，具有体积小（1470×730×760）、结构紧凑、运行平稳、安全可靠、流量大、效率高等特点，而且适用范围广、配套性强、操作简单。

二、用途本泵可用于各类压力容器、锅炉、管件等一切需作压力爆破试验和强度试验的场所，根据需要可锁定试验压力值，并能进行自动保压。

泵的使用介质一般为常温清水，也可使用乳化液、防锈水及粘度与水相近的中性油品。

配上清洗附件，该机还可作为清洗机使用。

三、技术参数四、主要结构及工作原理本机主要由高压往反泵、试压附件、清洗附件等组成。

1、高压往复泵：本泵为卧式三柱塞泵，由电动机驱动，分为动力端和液力端。

（1）动力端：由皮带轮、曲轴、连杆等组成。

电机通过皮带及皮带轮传动并减速，带动曲轴旋转，由曲轴连杆机构将旋转运动转换为直线往复运动，带动柱塞往复运动。

（2）液力端：由柱塞副、缸体、泵头、进出水阀组、安全阀等组成。

连杆带动柱塞往复运动，使缸体内容积周期变化。

当柱塞为吸入行程时，出水阀关闭，工作介质在大气压下顶开进水阀进入缸体内；在排出行程时，进水阀关闭，柱塞将工作介质通过出水阀并经泵头排出。

该过程周期性重复进行，从而完成泵将工作介质吸入并排出的功能。

在泵头上装有安全阀，用于系统超压保护，该阀在出厂时已经调好，用户不得随意调动。

试压附件：包括调压阀、止回泄压阀、2m高压软管。

（1）调压阀用于调节泵的输出压力及恒定系统压力。

顺时针旋转调节螺母，泵的输出压力升高，反之，则输出压力降低。

当进行保压试验时，当系统压力达到设定压力值后，应反时针旋转调节螺母将调压阀全部打开，以卸除泵的排出压力。

当用户需要恒压输出时，只需将压力调到设定值并锁紧锁紧螺母即可。

（2）止回泄压阀用于自动截断保压及卸除系统压力。

保压试验结束后，打开泄压阀手轮，即可卸除系统压力。

在升压过程中，若误操作使系统压力高于应设定值，可适当打开泄压阀手轮，卸除部分压力后重新升压。

电动试压泵参数在建设资源节约型、环境友好型社会的中国，能耗越来越成为观察经济运行的一个重要指标。

尽管去年我国没能完成节能指标，但国家统计局等三部门发布的最新统计显示，今年上半年全国单位GDP能耗同比降低2.78％，这表明在中央和各有关部门的努力下，节能减排这一经济发展中的大难题取得了令人欣慰的进展。

年前中央经济工作会议和今年初召开的全国“两会”都提出，要把节能减排作为调整经济结构、转变增长方式的突破口和重要抓手，作为宏观调控的重点任务。

半年来，国家出台了一系列针对性的政策措施，可谓多管齐下。

在财政支持方面，国家上半年安排国债资金和财政预算内资金10.22亿元，支持建筑节能项目184个，可形成657万吨标准煤节能能力；安排中央预算内投资5.74亿元，支持污染治理项目144个。

近期，中央财政又增加100亿元，共213亿元用于支持节能减排。

在地方上，有21个省（区、市）设立或增加了节能减排专项资金。

4DSY-Ⅰ型电动系列试压泵一、产品概述:1、本单公司生产的4DSY-1系列试压泵是专供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。

试压泵产品及配套试压、试验工程，已应用在航空领域的试压试验，并且在国防科研重点开发项目中应用。

为我国重大的科研项目地下如：高压爆破试验、深海试验、空间技术、高温高压试验、异形管试验等，并做出了重大贡献。

2、该泵系按水压试验要求而特殊设计。

在试压的初始阶段具有较大流量、能迅速充液和升压,以缩短实验时间。

当压力超过1.6MPa后、为使试压过程能较平稳而缓慢地进行。

则流量自动减少。

所以本泵在高、低压时有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意数值的水压试验。

二、性能参数：型号额定排出压力mpa流量L/H配套电机外形尺寸长×宽×高mm重量Kg 高压时低压时型号功率KW4DSY-I型180/44180362Y90L-4 1.1470×370×891164DSY-I型146/6.3 6.3146328Y90L-4 1.1470×370×891164DSY-I型104/1010104286Y90L-4 1.1470×370×891164DSY-I型65/161665247Y90L-4 1.1470×370×891164DSY-I型40/252540222Y90L-4 1.1470×370×891164DSY-I型29/404029211Y90L-4 1.5470×370×891164DSY-I型21/636321203Y90L-4 1.5470×370×891164DSY-I型14/808014196Y90L-4 1.5470×370×891164DSY型电动系列试压泵一、产品概述:1、本单公司生产的4DSY系列电动试压泵是专供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。

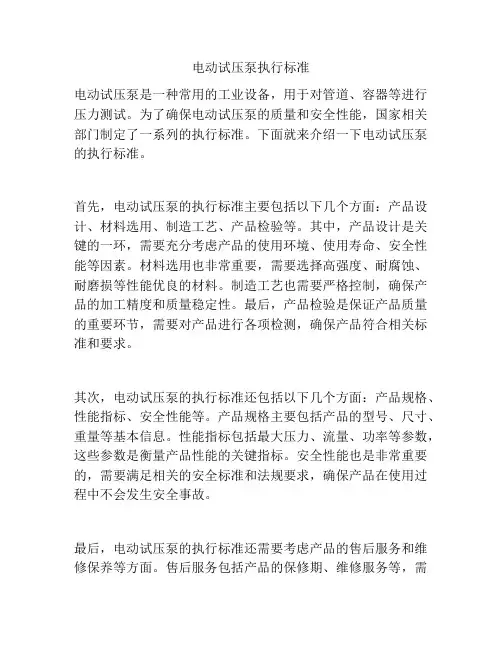

电动试压泵执行标准电动试压泵是一种常用的工业设备，用于对管道、容器等进行压力测试。

为了确保电动试压泵的质量和安全性能，国家相关部门制定了一系列的执行标准。

下面就来介绍一下电动试压泵的执行标准。

首先，电动试压泵的执行标准主要包括以下几个方面：产品设计、材料选用、制造工艺、产品检验等。

其中，产品设计是关键的一环，需要充分考虑产品的使用环境、使用寿命、安全性能等因素。

材料选用也非常重要，需要选择高强度、耐腐蚀、耐磨损等性能优良的材料。

制造工艺也需要严格控制，确保产品的加工精度和质量稳定性。

最后，产品检验是保证产品质量的重要环节，需要对产品进行各项检测，确保产品符合相关标准和要求。

其次，电动试压泵的执行标准还包括以下几个方面：产品规格、性能指标、安全性能等。

产品规格主要包括产品的型号、尺寸、重量等基本信息。

性能指标包括最大压力、流量、功率等参数，这些参数是衡量产品性能的关键指标。

安全性能也是非常重要的，需要满足相关的安全标准和法规要求，确保产品在使用过程中不会发生安全事故。

最后，电动试压泵的执行标准还需要考虑产品的售后服务和维修保养等方面。

售后服务包括产品的保修期、维修服务等，需要确保消费者在购买和使用过程中能够得到及时的支持和服务。

维修保养方面则需要提供详细的维修保养手册和操作指南，帮助用户正确使用和维护产品。

总之，电动试压泵是一种重要的工业设备，其质量和安全性能直接影响到工业生产的效率和安全性。

因此，制定严格的执行标准对于保障产品质量和安全性能至关重要。

希望通过以上介绍，读者能够更加了解电动试压泵的执行标准，并在购买和使用过程中注意相关标准和要求。
