电动试压泵故障排除及原理

电动试压泵操作规程一、引言电动试压泵是一种用于进行管道、容器、阀门等设备的压力测试的设备。

本操作规程旨在确保电动试压泵的安全操作，提高工作效率，保证测试结果的准确性。

二、设备准备1. 确保电动试压泵的工作环境安全，无明火、易燃物品等。

2. 检查电动试压泵的电源线是否完好，接地是否良好。

3. 检查电动试压泵的压力表、阀门、管路等是否完好，无泄漏现象。

4. 检查电动试压泵的润滑油是否充足。

三、操作步骤1. 将电动试压泵移至待测试设备旁，确保泵与设备之间的连接管路完好无损。

2. 打开电动试压泵的电源开关，确认电动试压泵的电源是否正常。

3. 调整电动试压泵的压力表，将压力表指针归零。

4. 打开电动试压泵的进水阀门，确保试压泵内的水箱充满水。

5. 打开电动试压泵的出水阀门，排除管路内的空气，直至出水口无气泡冒出。

6. 关闭电动试压泵的出水阀门，将试压泵的出水管路连接至待测试设备的进水口。

7. 打开电动试压泵的出水阀门，缓慢增加压力，直至达到设定压力。

8. 在设定压力下保持一段时间，观察设备是否有泄漏现象。

9. 关闭电动试压泵的出水阀门，缓慢释放压力，直至压力降至零。

10. 关闭电动试压泵的进水阀门，切断电源。

四、安全注意事项1. 操作人员应穿戴好防护装备，包括安全帽、防护眼镜、防护手套等。

2. 操作人员应熟悉电动试压泵的操作规程，并经过相关培训。

3. 在操作过程中，严禁将手伸入电动试压泵的进出水口。

4. 在操作过程中，严禁随意拧动电动试压泵的阀门，以免引起意外伤害。

5. 在操作过程中，若发现任何异常情况，应立即停止操作并向相关人员报告。

五、维护保养1. 定期检查电动试压泵的电源线、压力表、阀门等是否正常。

2. 定期更换电动试压泵的润滑油，保持泵的正常运转。

3. 定期清洗电动试压泵的进出水口，防止堵塞。

六、故障排除1. 若电动试压泵无法正常启动，首先检查电源线是否接触良好，电源是否正常。

2. 若电动试压泵出水压力不稳定，首先检查进水阀门、出水阀门是否完全打开。

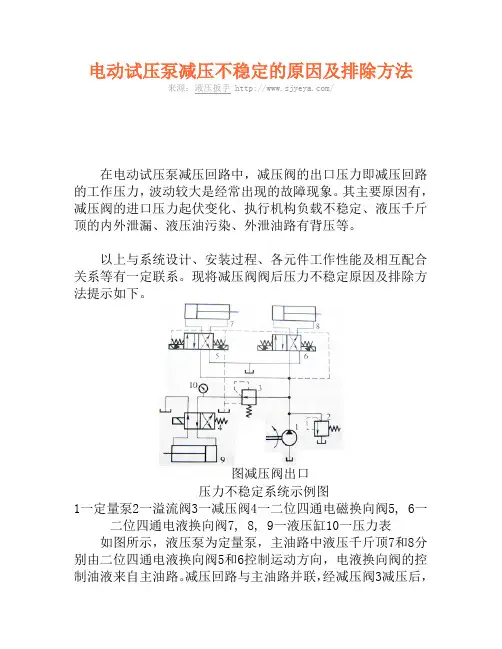

电动试压泵减压不稳定的原因及排除方法来源：液压扳手 /在电动试压泵减压回路中，减压阀的出口压力即减压回路的工作压力，波动较大是经常出现的故障现象。

其主要原因有，减压阀的进口压力起伏变化、执行机构负载不稳定、液压千斤顶的内外泄漏、液压油污染、外泄油路有背压等。

以上与系统设计、安装过程、各元件工作性能及相互配合关系等有一定联系。

现将减压阀阀后压力不稳定原因及排除方法提示如下。

图减压阀出口压力不稳定系统示例图1一定量泵2一溢流阀3一减压阀4一二位四通电磁换向阀5, 6一二位四通电液换向阀7, 8, 9一液压缸10一压力表如图所示，液压泵为定量泵，主油路中液压千斤顶7和8分别由二位四通电液换向阀5和6控制运动方向，电液换向阀的控制油液来自主油路。

减压回路与主油路并联，经减压阀3减压后，由二位四通换向阀控制液压千斤顶9的运动方向。

电液换向阀控制油路的回油路与减压阀的外泄油路合流后返回油箱。

系统中卞油路工作正常.但在减压回路中，减压阀的下游压力波动较大，致使液压千斤顶9的工作压力不稳定。

其原因，首先考虑阀上游压力的变化是会影响其下游压力的，特别是当变化压力的最低值低于下游压力时，将产生较大的影响。

所以，在主油路执行机构负载变化的工况中，最低工作压力低于减压阀的下游压力时，回路设计就应采取必要的措施。

经检查分析，本系统是由于减压阀外泄油路有背压变化所造成的。

这是因为电液换向阀在高压控制油液的作用下，瞬时流量较大，当在泄油管较长的情况下，会产生较高的背压。

背压增高，直接影响推动锥阀压力油的压力，所以减压阀的工作压升高。

为了排除这一故障，应将减压阀的外泄油路单独接回油箱，这样就不会受到电液换向阀控制油路的影响。

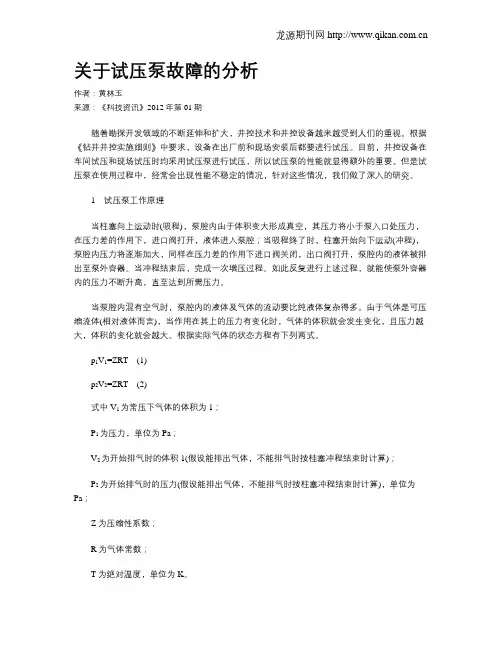

关于试压泵故障的分析作者：黄林玉来源：《科技资讯》2012年第01期随着勘探开发领域的不断延伸和扩大，井控技术和井控设备越来越受到人们的重视。

根据《钻井井控实施细则》中要求，设备在出厂前和现场安装后都要进行试压。

目前，井控设备在车间试压和现场试压时均采用试压泵进行试压，所以试压泵的性能就显得额外的重要。

但是试压泵在使用过程中，经常会出现性能不稳定的情况，针对这些情况，我们做了深入的研究。

1试压泵工作原理当柱塞向上运动时(吸程)，泵腔内由于体积变大形成真空，其压力将小于泵入口处压力，在压力差的作用下，进口阀打开，液体进入泵腔；当吸程终了时，柱塞开始向下运动(冲程)，泵腔内压力将逐渐加大，同样在压力差的作用下进口阀关闭，出口阀打开，泵腔内的液体被排出至泵外容器。

当冲程结束后，完成一次增压过程。

如此反复进行上述过程，就能使泵外容器内的压力不断升高，直至达到所需压力。

当泵腔内混有空气时，泵腔内的液体及气体的流动要比纯液体复杂得多。

由于气体是可压缩流体(相对液体而言)，当作用在其上的压力有变化时，气体的体积就会发生变化，且压力越大，体积的变化就会越大。

根据实际气体的状态方程有下列两式。

p1V1=ZRT(1)p2V2=ZRT(2)式中V1为常压下气体的体积为1；P1为压力，单位为Pa；V2为开始排气时的体积1(假设能排出气体，不能排气时按桂塞冲程结束时计算)；P2为开始排气时的压力(假设能排出气体，不能排气时按柱塞冲程结束时计算)，单位为Pa；Z为压缩性系数；R为气体常数；T为绝对温度，单位为K。

由于气体为同一种，同时可假设状态变化过程为等温过程，故有：V2=p1V1／P2(3)显然V21，由于气体的压缩而使泵腔内实际有用体积减小为：V=V1－V2=V1(P2－P1)／P2(4)因而就会出现柱塞有效行程减小，压力增加变缓等现象。

同时影响泵腔的有效体积的因素与混入的空气的量的多少和排出压力有着很大的关系。

V1越大，泵腔的有效容积就减小越多，同理，P2越大，泵腔的有效容积就减小越多。

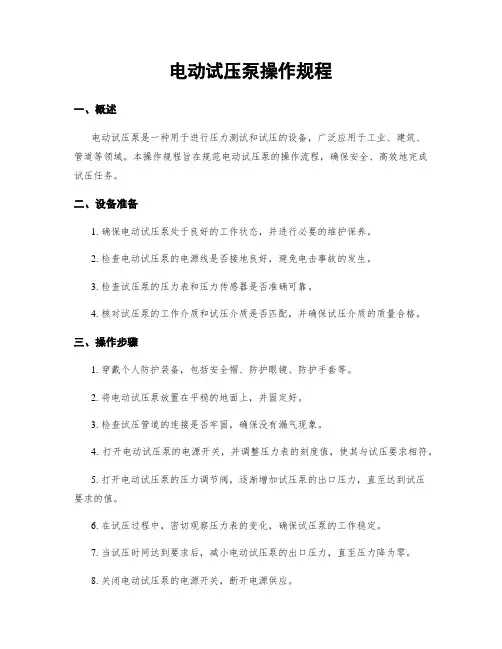

电动试压泵操作规程一、概述电动试压泵是一种用于进行压力测试和试压的设备，广泛应用于工业、建筑、管道等领域。

本操作规程旨在规范电动试压泵的操作流程，确保安全、高效地完成试压任务。

二、设备准备1. 确保电动试压泵处于良好的工作状态，并进行必要的维护保养。

2. 检查电动试压泵的电源线是否接地良好，避免电击事故的发生。

3. 检查试压泵的压力表和压力传感器是否准确可靠。

4. 核对试压泵的工作介质和试压介质是否匹配，并确保试压介质的质量合格。

三、操作步骤1. 穿戴个人防护装备，包括安全帽、防护眼镜、防护手套等。

2. 将电动试压泵放置在平稳的地面上，并固定好。

3. 检查试压管道的连接是否牢固，确保没有漏气现象。

4. 打开电动试压泵的电源开关，并调整压力表的刻度值，使其与试压要求相符。

5. 打开电动试压泵的压力调节阀，逐渐增加试压泵的出口压力，直至达到试压要求的值。

6. 在试压过程中，密切观察压力表的变化，确保试压泵的工作稳定。

7. 当试压时间达到要求后，减小电动试压泵的出口压力，直至压力降为零。

8. 关闭电动试压泵的电源开关，断开电源供应。

9. 拆卸试压管道，并进行必要的清洁和维护。

四、安全注意事项1. 操作人员必须经过专业培训，熟悉电动试压泵的操作规程和安全注意事项。

2. 在操作电动试压泵时，严禁戴手套进行操作，以免发生卡入机械部件的危险。

3. 在试压过程中，操作人员应保持警觉，及时发现并处理异常情况，如漏气、压力异常等。

4. 禁止将试压泵用于超过其额定工作压力范围的试压任务。

5. 在试压过程中，严禁站在试压管道的正对位置，以免发生喷射事故。

6. 操作结束后，及时清理试压现场，保持整洁。

五、维护保养1. 定期对电动试压泵进行维护保养，包括清洁、润滑、紧固螺栓等。

2. 检查试压泵的电源线、电源插头等电气部件是否正常，如发现异常应及时维修或更换。

3. 定期校准试压泵的压力表和压力传感器，确保其准确可靠。

4. 在长时间不使用电动试压泵时，应将其存放在干燥通风的地方，避免受潮或受损。

试压泵原理
试压泵原理是利用泵将流体加压至一定压力，以对不同设备、管道或容器进行压力测试和试验的一种设备。

其工作原理主要分为四个步骤。

首先，试压泵通过泵体内的柱塞机构或转子机构，将外部的流体吸入泵腔内，并通过泵的压力槽或叶片机构将流体加压。

其次，加压后的流体经过泵的出口阀门进入试验装置或管道内。

在进入试验装置过程中，流体受到阀门的控制，以确保流体只能单向流动，阻止逆流和压力泄漏。

然后，试压泵继续吸入外部的流体，并增加泵的压力，使试验装置或管道内的压力逐渐升高。

通过不断加压，可以测试装置或管道是否能够承受所需的压力。

最后，当达到设定的试验压力后，试压泵会停止加压，并保持该压力稳定一段时间，以检测试验装置或管道是否存在渗漏或失压情况。

若试验装置或管道内的压力保持稳定，则说明其具备承受所需压力的能力。

综上所述，试压泵通过泵体的加压作用，将流体加压至一定压力，用于压力测试和试验，以确保设备、管道或容器的正常工作和安全运行。

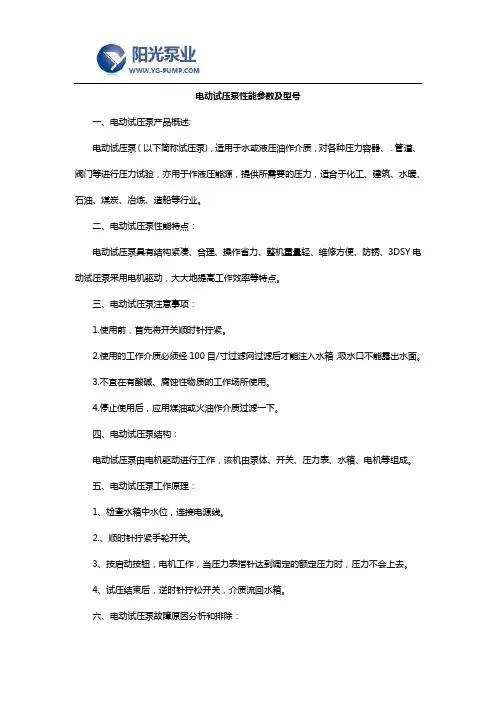

电动试压泵性能参数及型号一、电动试压泵产品概述:电动试压泵（以下简称试压泵)，适用于水或液压油作介质，对各种压力容器、．管道、阀门等进行压力试验，亦用于作液压能源，提供所需要的压力，适合于化工、建筑、水暖、石油、煤炭、冶炼、造船等行业。

二、电动试压泵性能特点：电动试压泵具有结构紧凑、合理、操作省力、整机重量轻、维修方便、防锈、3DSY电动试压泵采用电机驱动，大大地提高工作效率等特点。

三、电动试压泵注意事项：1.使用前，首先将开关顺时针拧紧。

2.使用的工作介质必须经100目/寸过滤网过滤后才能注入水箱，吸水口不能露出水面。

3.不宜在有酸碱、腐蚀性物质的工作场所使用。

4.停止使用后，应用煤油或火油作介质过滤一下。

四、电动试压泵结构：电动试压泵由电机驱动进行工作，该机由泵体、开关、压力表、水箱、电机等组成。

五、电动试压泵工作原理：1、检查水箱中水位，连接电源线。

2.、顺时针拧紧手轮开关。

3、按启动按钮，电机工作，当压力表指针达到调定的额定压力时，压力不会上去。

4、试压结束后，逆时针拧松开关，介质流回水箱。

六、电动试压泵故障原因分析和排除：1.压力打不上来a.检查滤网上是否有垃圾，应清洗滤网。

b.水箱内吸水口是否露出液面，应适当加水。

c.开关是否拧紧。

d.连接管不密封。

e.单向阀门阀口不密封，应拆下单向阀清洗。

2.噪音大a.轴承损坏，应更换轴承。

b.柱塞顶死，应调松连接体衬套，适当拧松一转。

C柱塞偶咬死（更换柱塞偶）。

3.压力不稳定a.开关未关死。

b.连接管不密封。

c.压力表损坏，修理更换压力表。

4.水吸不上来a.将电机垂直倒置，松开件46上的三个内六角螺丝，用铁丝或铁钉轻轻地插入件49小孔内，使钢球不吸附在件49上。

b.按a方法不能解决，则将件49拆下，更换不锈钢球或小弹簧。

七、电动试压泵使用前操作：1.首先，检查您所订产品的制造厂、型号是否正确。

2.开箱后，根据装箱单清点附件是否齐全。

3.在运输中，电动试压泵是否有损坏现象。

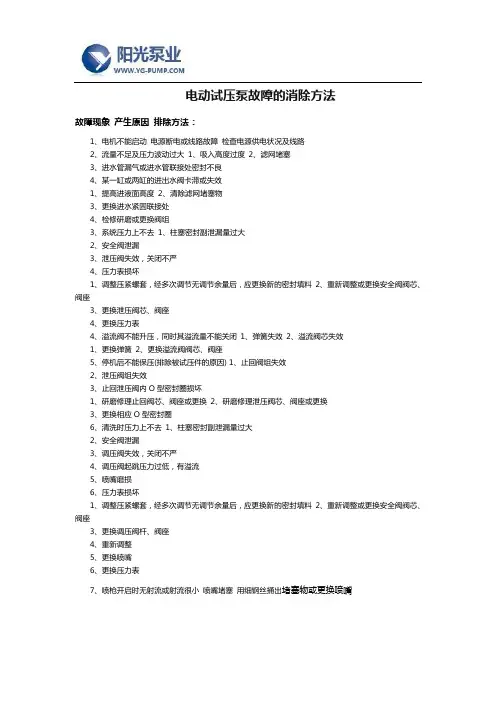

电动试压泵故障的消除方法故障现象产生原因排除方法：1、电机不能启动电源断电或线路故障检查电源供电状况及线路2、流量不足及压力波动过大1、吸入高度过度2、滤网堵塞3、进水管漏气或进水管联接处密封不良4、某一缸或两缸的进出水阀卡滞或失效1、提高进液面高度2、清除滤网堵塞物3、更换进水紧固联接处4、检修研磨或更换阀组3、系统压力上不去1、柱塞密封副泄漏量过大2、安全阀泄漏3、泄压阀失效，关闭不严4、压力表损坏1、调整压紧螺套，经多次调节无调节余量后，应更换新的密封填料2、重新调整或更换安全阀阀芯、阀座3、更换泄压阀芯、阀座4、更换压力表4、溢流阀不能升压，同时其溢流量不能关闭1、弹簧失效2、溢流阀芯失效1、更换弹簧2、更换溢流阀阀芯、阀座5、停机后不能保压(排除被试压件的原因) 1、止回阀组失效2、泄压阀组失效3、止回泄压阀内O型密封圈损坏1、研磨修理止回阀芯、阀座或更换2、研磨修理泄压阀芯、阀座或更换3、更换相应O型密封圈6、清洗时压力上不去1、柱塞密封副泄漏量过大2、安全阀泄漏3、调压阀失效，关闭不严4、调压阀起跳压力过低，有溢流5、喷嘴磨损6、压力表损坏1、调整压紧螺套，经多次调节无调节余量后，应更换新的密封填料2、重新调整或更换安全阀阀芯、阀座3、更换调压阀杆、阀座4、重新调整5、更换喷嘴6、更换压力表7、喷枪开启时无射流或射流很小喷嘴堵塞用细钢丝捅出堵塞物或更换喷嘴8、泵运行时内有金属撞击声1、连杆、十字头等传动件磨损间隙过大2、轴承压盖间隙调整不合适3、轴承失效4、油封套松动1、检修或更换2、调整轴承压盖间隙3、更换轴承4、拧紧紧定螺钉9、传动箱内温升过高1、润滑油过多或不足2、润滑油被污染或变质3、润滑油不符合要求1、放出多余润滑油或加够润滑油，使油位保持油标中间位置2、更换润滑油3、使用合理润滑油。

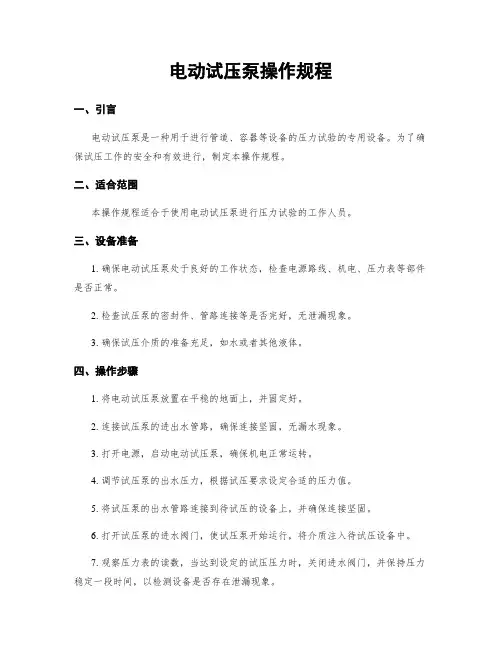

电动试压泵操作规程一、引言电动试压泵是一种用于进行管道、容器等设备的压力试验的专用设备。

为了确保试压工作的安全和有效进行，制定本操作规程。

二、适合范围本操作规程适合于使用电动试压泵进行压力试验的工作人员。

三、设备准备1. 确保电动试压泵处于良好的工作状态，检查电源路线、机电、压力表等部件是否正常。

2. 检查试压泵的密封件、管路连接等是否完好，无泄漏现象。

3. 确保试压介质的准备充足，如水或者其他液体。

四、操作步骤1. 将电动试压泵放置在平稳的地面上，并固定好。

2. 连接试压泵的进出水管路，确保连接坚固，无漏水现象。

3. 打开电源，启动电动试压泵，确保机电正常运转。

4. 调节试压泵的出水压力，根据试压要求设定合适的压力值。

5. 将试压泵的出水管路连接到待试压的设备上，并确保连接坚固。

6. 打开试压泵的进水阀门，使试压泵开始运行，将介质注入待试压设备中。

7. 观察压力表的读数，当达到设定的试压压力时，关闭进水阀门，并保持压力稳定一段时间，以检测设备是否存在泄漏现象。

8. 若试压设备无泄漏现象，继续保持压力稳定一段时间后，关闭试压泵。

9. 关闭电源，断开电动试压泵的电源路线。

10. 断开试压泵的进出水管路，排空介质，并清洁试压泵及相关管路。

五、安全注意事项1. 操作人员应熟悉电动试压泵的使用说明书，并按照规程进行操作。

2. 在操作过程中，应佩戴防护眼镜、手套等个人防护装备，确保人身安全。

3. 在试压过程中，应注意观察设备是否存在异常情况，如泄漏、异响等，及时采取措施处理。

4. 在试压泵运行期间，严禁将手或者其他物体伸入泵体内部。

5. 在试压泵住手运行后，应切断电源，以防止意外启动。

六、维护保养1. 定期检查电动试压泵的各部件是否正常，如机电、密封件、管路连接等。

2. 清洁试压泵及相关管路，保持设备的清洁卫生。

3. 定期更换试压泵的密封件、滤网等易损件，确保设备的正常运行。

七、故障排除在使用电动试压泵过程中，若发生故障或者异常情况，应即将住手操作，并按照以下步骤进行排除：1. 检查电源路线是否正常连接，是否有短路等情况。

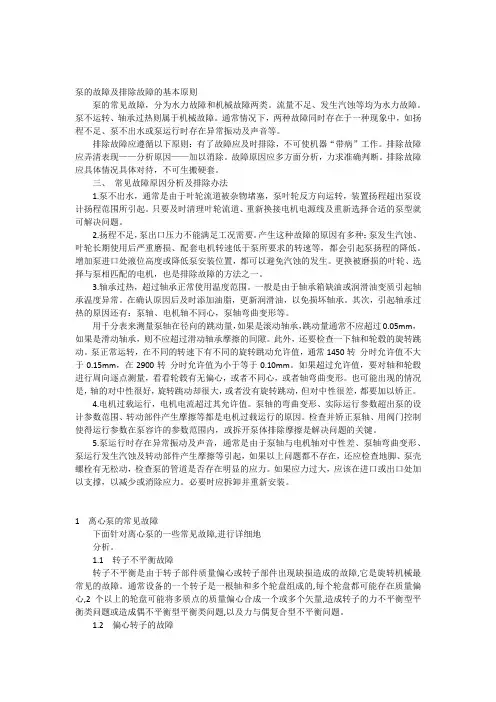

泵的故障及排除故障的基本原则泵的常见故障，分为水力故障和机械故障两类。

流量不足、发生汽蚀等均为水力故障。

泵不运转、轴承过热则属于机械故障。

通常情况下，两种故障同时存在于一种现象中，如扬程不足、泵不出水或泵运行时存在异常振动及声音等。

排除故障应遵循以下原则：有了故障应及时排除，不可使机器“带病”工作。

排除故障应弄清表现——分析原因——加以消除。

故障原因应多方面分析，力求准确判断。

排除故障应具体情况具体对待，不可生搬硬套。

三、常见故障原因分析及排除办法1.泵不出水，通常是由于叶轮流道被杂物堵塞，泵叶轮反方向运转，装置扬程超出泵设计扬程范围所引起。

只要及时清理叶轮流道、重新换接电机电源线及重新选择合适的泵型就可解决问题。

2.扬程不足，泵出口压力不能满足工况需要。

产生这种故障的原因有多种：泵发生汽蚀、叶轮长期使用后严重磨损、配套电机转速低于泵所要求的转速等，都会引起泵扬程的降低。

增加泵进口处液位高度或降低泵安装位置，都可以避免汽蚀的发生。

更换被磨损的叶轮、选择与泵相匹配的电机，也是排除故障的方法之一。

3.轴承过热，超过轴承正常使用温度范围。

一般是由于轴承箱缺油或润滑油变质引起轴承温度异常。

在确认原因后及时添加油脂，更新润滑油，以免损坏轴承。

其次，引起轴承过热的原因还有：泵轴、电机轴不同心，泵轴弯曲变形等。

用千分表来测量泵轴在径向的跳动量，如果是滚动轴承，跳动量通常不应超过0.05mm，如果是滑动轴承，则不应超过滑动轴承摩擦的间隙。

此外，还要检查一下轴和轮毂的旋转跳动。

泵正常运转，在不同的转速下有不同的旋转跳动允许值，通常1450转分时允许值不大于0.15mm，在2900转分时允许值为小于等于0.10mm。

如果超过允许值，要对轴和轮毂进行周向逐点测量，看看轮毂有无偏心，或者不同心，或者轴弯曲变形。

也可能出现的情况是，轴的对中性很好，旋转跳动却很大，或者没有旋转跳动，但对中性很差，都要加以矫正。

4.电机过载运行，电机电流超过其允许值。

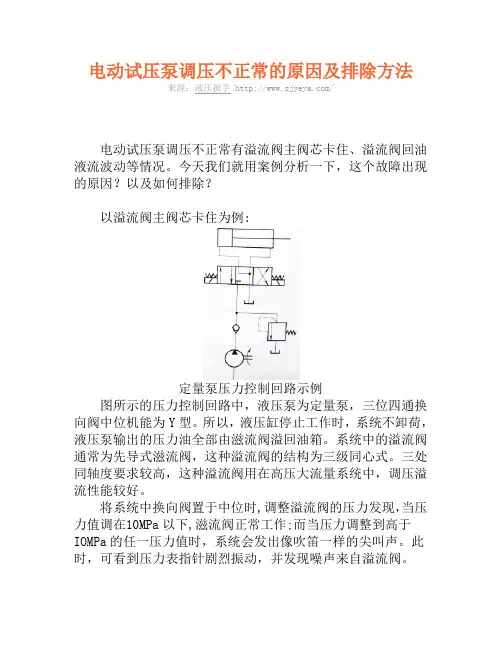

电动试压泵调压不正常的原因及排除方法
来源：液压扳手 /
电动试压泵调压不正常有溢流阀主阀芯卡住、溢流阀回油液流波动等情况。

今天我们就用案例分析一下，这个故障出现的原因？以及如何排除？
以溢流阀主阀芯卡住为例:
定量泵压力控制回路示例
图所示的压力控制回路中，液压泵为定量泵，三位四通换向阀中位机能为Y型。

所以，液压缸停止工作时，系统不卸荷，液压泵输出的压力油全部由滋流阀溢回油箱。

系统中的溢流阀通常为先导式滋流阀，这种溢流阀的结构为三级同心式。

三处同轴度要求较高，这种溢流阀用在高压大流量系统中，调压溢流性能较好。

将系统中换向阀置于中位时,调整溢流阀的压力发现，当压力值调在10MPa以下,滋流阀正常工作;而当压力调整到高于IOMPa的任一压力值时，系统会发出像吹笛一样的尖叫声。

此时，可看到压力表指针剧烈振动，并发现噪声来自溢流阀。

其原因是因为在三级同轴高压溢流阀中，主阀芯与阀体，阀盖有两处滑动配合，如果阀体和阀盖装配后的内孔同轴度偏差超出规定要求，主阀芯就不能灵活地动作，而是贴在内孔的某一侧作不正常的运动。

当压力调整到一定值时，就必然激起主阀芯振动。

这种振动不是主阀芯在工作运动中伴随着的常规振动，而是主阀芯卡在某一位置(此时因主阀芯同时承受液压卡紧力)而激起的高频振动。

这种高频振动必将引起弹簧，特别是先导阀的锥阀调压弹簧的强烈振动，并发出异常噪声。

试压泵工作原理
试压泵是一种用于压力测试的设备，它通过提供高压力来检测管道、
容器、阀门等设备的密封性能。

试压泵的工作原理基于液体静力学和
机械原理。

试压泵主要由以下部分组成：泵体、活塞、活塞杆、阀门和压力表。

当试压泵启动时，液体被抽入泵体中。

当活塞向上移动时，液体被推
向出口管道中。

在这个过程中，阀门被打开，允许液体流入管道系统。

当管道系统中存在任何的漏洞或者密封不良时，液体会从这些漏洞处
流出。

此时，试压泵会自动增加输出液体的压力来弥补漏洞处的流失。

同时，也会通过压力表来监测输出液体的压力值。

如果输出液体的压力值达到了预定值，则说明管道系统已经达到了所
需的测试标准，并且密封性能良好。

如果输出液体的压力值没有达到
预定值，则说明存在某些问题需要修复或调整。

总之，试压泵是一种非常重要的测试设备，在各种工业领域中都有广
泛的应用。

它的工作原理简单明了，但是需要严格的操作和维护才能
保证测试结果的准确性和可靠性。

电动试压泵作业指导书一、电动试压泵的工作原理电动试压泵是一种常用的压力检测设备，它的工作原理是利用电能驱动压缩空气，从而制造出高压气体来完成工业用途。

电动试压泵主要分为驱动装置、压缩装置和控制装置，在加压过程中需要进行多项安全措施，以保证操作人员的安全。

二、电动试压泵的操作流程1.检查电动试压泵是否处于正常工作状态。

首先需要检查电源是否连接，以及压缩空气的输入管道是否通畅。

2.根据需要进行调压。

将电动试压泵上的压力调节阀设置到所需压力值，然后打开气源阀门，压缩空气就会进入压缩装置。

当压力达到设定值后，电动试压泵会自动关机。

3.在加压过程中需要注意多项安全措施。

首先需要戴上适当的防护手套和护目镜，避免高压气体对身体造成损伤。

其次需要通过压力表监测压力的变化情况，确保工作环境符合安全规定。

4.完成检测后需要及时关闭电动试压泵。

首先需要关闭气源阀门，使压力逐渐减低到零，然后关闭电源开关，等待电动试压泵停止运转。

5.清洁和维护。

每次使用电动试压泵后，需要对设备进行清洁和维护，以保证设备的寿命和安全性。

清洁时应注意不要弄坏电动试压泵的灵敏部件，晾干后可以再次使用。

如果发现设备有损坏或者需要更换部件时，需要联系专业人员进行维修。

三、安全操作注意事项1.使用时应注意保持设备的清洁和整洁，放置在干燥、通风的地方，避免灰尘和湿气对设备造成损伤。

2.避免操作人员在设备旁边吸烟或点火，避免发生意外事故。

3.在操作前应先对电动试压泵进行必要的检查和维护，避免发生安全问题。

4.操作过程中需要佩戴适当的安全防护用品，如手套、护目镜等，以防高压气体对身体造成伤害。

5.当加压超过设定值时，需要及时关闭气源阀门和电源开关，避免设备发生爆炸等安全问题。

6.禁止未经专业培训的人员进行操作和维护，以免对自身和环境造成危害。

7.在操作过程中应遵守各项相关安全操作规定，确保操作安全和设备正常运行。

四、总结电动试压泵是一种常用的压力检测设备，其操作流程简单易懂，但需要注意多项安全事项。

电动试压泵操作规程引言概述：电动试压泵是一种常用的工业设备，用于对管道、容器等进行压力测试。

正确操作电动试压泵对于确保工作安全和测试准确性至关重要。

本文将详细介绍电动试压泵的操作规程，包括准备工作、操作步骤、注意事项等，以便用户正确操作电动试压泵。

一、准备工作：1.1 检查设备：确保电动试压泵的外观完好无损，各个部件安装牢固，电源线接线良好，无漏电现象。

1.2 检查压力表：检查压力表的指针是否灵敏准确，无卡滞和误差。

1.3 检查管道：检查试压管道的连接是否牢固，无渗漏现象。

二、操作步骤：2.1 调整压力：根据试压要求，调整电动试压泵的压力范围，确保试压泵能够满足测试的需求。

2.2 连接管道：将试压泵的进口和出口管道与被测试管道连接，确保连接紧密，无泄漏。

2.3 开启电源：将电动试压泵的电源线插入电源插座，然后按下电源开关，确保试压泵正常运行。

三、注意事项：3.1 安全操作：在操作电动试压泵时，应戴上安全手套、护目镜等个人防护装备，确保操作人员的安全。

3.2 观察压力：在试压过程中，应时刻观察压力表的指示，确保压力稳定在设定范围内，避免过高或过低的压力。

3.3 防止泄漏：在试压过程中，应定期检查管道连接处是否有泄漏现象，如发现泄漏应及时停止试压并进行修复。

四、维护保养：4.1 清洁保养：每次使用完毕后，应及时清洁电动试压泵的外观，并保持干燥，防止积尘和腐蚀。

4.2 润滑维护：定期对电动试压泵的润滑部件进行润滑维护，确保泵的正常运转。

4.3 定期检查：定期检查电动试压泵的各个部件是否正常，如有损坏或磨损应及时更换或修复。

五、故障排除：5.1 压力不稳定：如果试压泵的压力不稳定，可能是压力表故障或管道连接不紧密，应及时检修。

5.2 泄漏现象：如果试压泵出现泄漏现象，可能是管道连接处松动或密封件老化，应及时修复或更换。

5.3 电源故障：如果试压泵无法正常启动，可能是电源线接触不良或电源开关故障，应检查并解决问题。

试压泵原理
试压泵是一种常用的工业设备，它主要用于对管道、容器、阀门等设备进行压
力测试。

试压泵通过增加介质的压力来检测设备的密封性能和承压能力，以确保设备在正常工作条件下不会出现泄漏或爆炸等安全问题。

本文将介绍试压泵的工作原理，以及其在工业领域中的应用。

试压泵的工作原理主要基于液体静压原理。

当试压泵启动后，液体（通常为水
或润滑油）被抽入泵体内，然后通过泵的机械作用，液体被压缩并排入被测试设备内部。

随着液体压力的增加，被测试设备内部的压力也会随之增加。

通过对被测试设备内部压力的监测，可以判断设备的密封性能和承压能力是否符合设计要求。

试压泵通常由泵体、压力表、控制阀和连接管路等部件组成。

泵体是试压泵的
核心部件，它通过机械作用将液体压缩并输送到被测试设备内部。

压力表用于监测液体的压力变化，控制阀用于调节液体的流动速度和压力大小，连接管路则起到输送液体的作用。

在工业领域中，试压泵被广泛应用于管道、容器、阀门、压力容器等设备的压
力测试。

例如，在石油化工行业，试压泵常用于对管道和压力容器的密封性能进行检测，以确保设备在高压工作环境下不会出现泄漏或爆炸等安全问题。

在制药行业，试压泵也被用于对药品容器的密封性能进行检测，以确保药品的质量和安全。

总之，试压泵是一种重要的工业设备，它通过液体静压原理来对设备的密封性
能和承压能力进行测试。

在工业领域中，试压泵的应用范围广泛，可以有效地确保设备在正常工作条件下的安全性能。

希望本文对试压泵的工作原理和应用有所帮助，谢谢阅读。

电动试压泵工作原理嘿，咱来讲讲电动试压泵的工作原理哈。

电动试压泵就像是一个超级大力士，专门负责给各种管道、容器之类的东西试压。

你看啊，它里面有个电机。

这个电机就像是心脏一样，是整个试压泵的动力源。

电机一转起来，就开始带动其他的零件工作啦。

电机带动着一个活塞。

这个活塞在一个圆筒里来回移动。

当活塞往前推的时候，它就把圆筒里的水或者其他试压的液体给挤压出去。

就好像你用手使劲推注射器的活塞，把里面的药水给推出去一样。

那这些被挤压出去的液体就通过管道，跑到要试压的东西里面去了。

比如说一个新安装的管道，我们要看看它能不能承受一定的压力，就把电动试压泵和这个管道连接起来。

在这个过程中，还有一些重要的部件呢。

有个压力表，它就像是一个眼睛，时刻盯着压力的大小。

它会告诉我们试压的压力到了多少。

要是压力不够，电机就会继续工作，让活塞继续挤压液体，压力就会慢慢升高。

还有一些阀门之类的东西。

这些阀门就像是小门卫一样。

有的阀门负责让液体顺利地流进试压的东西里面，有的阀门则是在试压完成后，把液体给放出来。

当试压的压力达到我们设定的数值的时候，电机可能就会停下来。

这就好像是跑步比赛跑到终点了一样。

这时候，我们就可以看看试压的东西有没有出现泄漏之类的问题。

你知道吗，这个活塞的运动速度和力量都很关键。

如果活塞运动得太快或者太慢，都可能影响试压的效果。

太快了可能一下子压力就超标了，把试压的东西给弄坏了；太慢了呢，试压的时间就会很长，效率就低了。

而且，试压的液体也有讲究。

不同的试压对象可能需要不同的液体。

有的用清水，有的可能要用特殊的试压油之类的。

电动试压泵就是通过电机带动活塞挤压液体，再加上各种阀门和压力表的配合，来完成试压的工作。

它在工业生产、管道安装等很多领域都发挥着重要的作用，就像是一个默默工作的小功臣，确保我们的设备和管道都能安全可靠地运行。

电动试压泵简易维修方法嘿，朋友们！咱今儿来聊聊电动试压泵的简易维修方法。

这玩意儿就像是家里的老黄牛，勤勤恳恳工作，可有时候也会闹点小脾气不是？你想想看，要是这电动试压泵突然“罢工”了，那得多耽误事儿呀！所以咱得学会几招，能在它“生病”的时候给它治治。

先来说说最常见的问题，那就是压力上不去。

这就好比人没力气干活一样。

这时候咱得检查检查那些密封件，是不是有啥地方松了呀，漏了呀。

就像咱家里的水龙头要是漏水了，不就得赶紧修修嘛。

说不定就是一个小小的密封圈出了问题，咱给它换个新的，嘿，压力可能就上去啦！还有啊，要是电机不转了，那可别急得跳脚。

咱得冷静下来，看看是不是电源没插好呀，或者是电线哪里断了。

这就跟咱手机没电了充不进去电一样，得找到问题根源。

有时候可能就是一个小小的插头没插紧，你说可笑不可笑。

要是泵体有异常响声，那可得小心了。

这就好像咱人要是咳嗽个不停，肯定是身体哪里不舒服了。

这时候得仔细检查检查泵里是不是有啥东西卡住了，或者是零件松动了。

咱把那些捣乱的小东西给清理掉，把松动的零件紧固好，说不定这响声就消失了。

再比如说，压力表显示不准确。

这就像是咱戴的手表不准了一样，会误导咱呀。

这时候咱得看看是不是压力表坏了，或者是连接的地方有问题。

换个新的压力表，或者把连接的地方弄弄好，这问题不就解决了嘛。

其实维修电动试压泵也没那么难，关键是咱得有耐心，有细心。

就跟照顾咱自己的身体一样，要多留意它的小变化。

每次使用完之后，也给它做做保养，擦擦身子啥的。

这样它才能更好地为咱服务呀！你想想，要是咱都能自己动手修好这电动试压泵，那得多有成就感呀！而且还能省不少钱呢，不用老是请别人来修。

咱自己就是这方面的专家！所以呀，朋友们，别再害怕电动试压泵出问题啦，只要咱掌握了这些简易维修方法，就没什么好担心的啦！让我们一起动手，让电动试压泵重新焕发活力吧！。

电动试压泵在使用过程中可能发生的故障及解决方法
一、曲轴箱温升过高。

润滑油过少或过多，润滑油不符合要求或变质。

二、泵不排水，
1.吸水管没装好进气，过滤网堵死。

2.泵液缸内空气没排净，断开排出口，让泵空运转充分排空气体，直止均匀出水。

3.泵长期放置，水锈等其它杂物糊死吸入阀。

靠泵的真空度无法打开。

拆下吸入阀清洗。

4.压力表上升压力不均匀，或压力表指针摆动不上升。

5.首先应排除被试件和连接管路的渗漏。

6.检查进水口滤网是否畅通，有无异物堵塞或吸水管连接处漏气。

7水箱水面过低，滤网漏出水面。

8柱塞密封失效，泄漏量过大。

更换。

9.回流阀在全开启位置，应调整回流压力。

10.泄压阀打开未关闭，或关闭不严失效。

11.检查吸入、排出阀阀线是否密合良好，有无杂物充垫其间，拆开清洗。

三、停机后保不住压力
1.检查被试件和连管路是否漏水。

2.保压阀线是否密合良好，有无杂物充垫其间，拆下清洗或研磨泄压阀未关严漏水。

3.泄压阀未关严漏水。

三、故障原因及其排除方法
四、维护
1. 试压泵的外表面必须保持清洁．
2. 水箱内在加清水前必须冲洗干净，不允许在箱内积储污物或其它杂物．
3. 在减速箱内所加的润滑油应该是齿轮油．
4. 新的试压泵视情况应每30小时换油一次，经过两次更换后，可逐渐延长至500小时更换一次油(可根据减速箱内润滑油的清洁情况进行更换)．
5. 在换牛皮垫圈时，应予把牛皮垫圈用油浸透．
6. 在泵校长时期停止工作时，应把水排净(包括机器内部各处的水)，并拆开柱塞导体，水缸及高压安全阀等，在零件的加工表面上涂以防锈油，重新装好。

把机器外部所没有涂油的地方都涂上机油养护。

一、罗茨真空泵的维护保养
（一）定期检查：
1．每日检查：
（1），油位检查：油位过多，使温度升高，油位过低，造成润滑不良。

（2），温度检查：用温度计检查各部位温度。

（3），电动机负荷检查：用功率表或电流、电压表测量电动机负荷。

2．每月检查：联轴器弹性体或三角胶带的张力。

3．每季检查；齿轮箱内润滑油是否变质。

4．每半年检查：
（1），前盖轴承箱内润滑油是否变质。

（2），密封是否损坏。

5．每一年检查：
（1），轴承是否磨损。

（2），活塞环及活塞环衬套是否磨损。

（3），齿轮微量程度的磨损对转子正常工作是否产生影响，是否需要调整。

二、罗茨真空泵的故障原因及其消除方法。

电动试压泵不上水检修一例
朱伟光;周志浩;郑海智
【期刊名称】《设备管理与维修》
【年(卷),期】2011(000)011
【摘要】1.故障现象4D-SY2.5电动试压泵,长时间停用后,再次使用时,四个进水管不上水,加不上压力,不能进行试压工作.2.故障原因根据工作原理分析,问题发生在电动试压泵的管路与各个阀部位,因水流被堵塞所致.柱寒工作时,水由进水管进入,经高压进水阀和低压进水阀进入柱塞缸内,再经高压出水阀和低压出水阀,进入集水器,最后经管路到试压工件.若是高压进水阀和低压进水阀发生故障,水流就不可能进入.经拆装检查,发现问题出在高(低)压进水阀.电动泵柱塞缸局部结构如图1所示.
【总页数】1页(P63)
【作者】朱伟光;周志浩;郑海智
【作者单位】渤海石油装备承德石油机械有限公司河北承德 067000;渤海石油装备承德石油机械有限公司河北承德 067000;渤海石油装备承德石油机械有限公司河北承德 067000
【正文语种】中文
【相关文献】
1.SMR-99G电动极轴座检修一例
2.电动推杆检修一例
3.本田雅阁2.3轿车电动后视镜不工作故障检修
4.基于低压电路分析的电动汽车高压不上电故障检修
5.不按规定检修水泵引起的发动机工作异常故障排除一例
因版权原因，仅展示原文概要，查看原文内容请购买。
