扩散工艺说明(尚德)

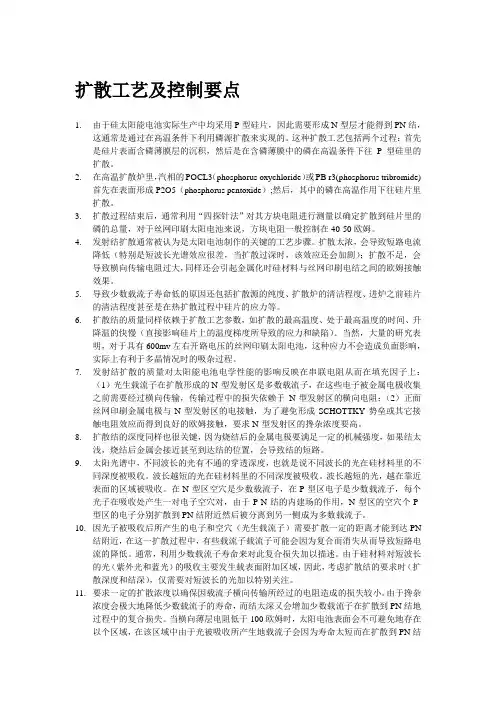

扩散工艺及控制要点1.由于硅太阳能电池实际生产中均采用P型硅片，因此需要形成N型层才能得到PN结，这通常是通过在高温条件下利用磷源扩散来实现的。

这种扩散工艺包括两个过程：首先是硅片表面含磷薄膜层的沉积，然后是在含磷薄膜中的磷在高温条件下往P型硅里的扩散。

2.在高温扩散炉里，汽相的POCL3（phosphorus oxychloride）或PB r3(phosphorus tribromide)首先在表面形成P2O5（phosphorus pentoxide）;然后，其中的磷在高温作用下往硅片里扩散。

3.扩散过程结束后，通常利用“四探针法”对其方块电阻进行测量以确定扩散到硅片里的磷的总量，对于丝网印刷太阳电池来说，方块电阻一般控制在40-50欧姆。

4.发射结扩散通常被认为是太阳电池制作的关键的工艺步骤。

扩散太浓，会导致短路电流降低（特别是短波长光谱效应很差，当扩散过深时，该效应还会加剧）；扩散不足，会导致横向传输电阻过大，同样还会引起金属化时硅材料与丝网印刷电结之间的欧姆接触效果。

5.导致少数载流子寿命低的原因还包括扩散源的纯度、扩散炉的清洁程度、进炉之前硅片的清洁程度甚至是在热扩散过程中硅片的应力等。

6.扩散结的质量同样依赖于扩散工艺参数，如扩散的最高温度、处于最高温度的时间、升降温的快慢（直接影响硅片上的温度梯度所导致的应力和缺陷）。

当然，大量的研究表明，对于具有600mv左右开路电压的丝网印刷太阳电池，这种应力不会造成负面影响，实际上有利于多晶情况时的吸杂过程。

7.发射结扩散的质量对太阳能电池电学性能的影响反映在串联电阻从而在填充因子上：（1）光生载流子在扩散形成的N-型发射区是多数载流子，在这些电子被金属电极收集之前需要经过横向传输，传输过程中的损失依赖于N-型发射区的横向电阻；（2）正面丝网印刷金属电极与N-型发射区的电接触，为了避免形成SCHOTTKY势垒或其它接触电阻效应而得到良好的欧姆接触，要求N-型发射区的搀杂浓度要高。

(3) 将该电阻值与一个已知浓度的标准值进行比较， 从电阻率反推出载流子的分布。
主要问题 (1) 测量结果取决于点接触的重复性。 (2) 进表面测量比较困难。 (3) 测量样品与校准标准片比较接近。
精选ppt课件2021
27
文献阅读：扩散工艺在半导体生产中的应用
1.半导体生产中的扩散工艺流程 在半导体的生产过程中，晶圆的扩散是一道非常重要的工 序，一般在扩散炉内完成，具体的工艺流程如下： 1） 注入足量的氮气或氧气； 2） 电加热使炉内的温度升高到特定值； 3） 晶圆送入到扩散炉内； 4） 再注入足够的氮气或氧气； 5） 再次升温； 6） 将掺杂的气体注入到扩散炉内； 7） 炉内温度恒定，一定时间后，进行降温处理。
第一步：预淀积扩散
精选ppt课件2021
第二步：推进扩散
9
整个扩散工艺过程
开启扩散炉 清洗硅片 预淀积
推进、激活 测试
精选ppt课件2021
10
预淀积
温度：800~1000℃ 时间：10~30min
预淀积的杂质层
精选ppt课件2021
11
推进
温度：1000~1250℃
预淀积的杂质层
精选ppt课件2021
原因 杂质在半导体中的扩散与空位浓度有关 ■ 氧化时硅片表面存在大量过剩填隙原子，填隙原子数增
加，导致空位数量减少(填隙原子一空位复合)。 ■ P，B的扩散机制主要是推填隙扩散机制；As的扩散机制
主要是空位扩散机制。 氧化增强扩散或氧化阻滞扩散
精选ppt课件对于常见的杂质，如B，P，As等，其在SiO2中的扩散系数比在 Si中的扩散系数小得多，因此，SiO2经常用做杂质扩散的掩蔽层
2）扩散工艺：利用杂质的扩散运动，将所需要的杂质掺入硅 衬底中，并使其具有特定的浓度分布。

----主要设备、热氧化、扩散、合金扩散部 2002年7月前言：扩散部按车间划分主要由扩散区域及注入区域组成，其中扩散区域又分扩散老区和扩散新区。

扩散区域按工艺分，主要有热氧化、扩散、LPCVD、合金、清洗、沾污测试等六大工艺。

本文主要介绍热氧化、扩散及合金工艺。

目录第一章：扩散区域设备简介……………………………………第二章：氧化工艺第三章：扩散工艺第四章：合金工艺第一章：扩散部扩散区域工艺设备简介炉管设备外观：扩散区域的工艺、设备主要可以分为：炉管：负责高温作业，可分为以下几个部分：组成部分功能控制柜→对设备的运行进行统一控制；装舟台：→园片放置的区域，由控制柜控制运行炉体：→对园片进行高温作业的区域，由控制柜控制升降温源柜：→供应源、气的区域，由控制柜控制气体阀门的开关。

FSI：负责炉前清洗。

第二章：热氧化工艺热氧化法是在高温下（900℃-1200℃）使硅片表面形成二氧化硅膜的方法。

热氧化的目的是在硅片上制作出一定质量要求的二氧化硅膜，对硅片或器件起保护、钝化、绝缘、缓冲介质等作用。

硅片氧化前的清洗、热氧化的环境及过程是制备高质量二氧化硅膜的重要环节。

2. 1氧化层的作用2．1．1用于杂质选择扩散的掩蔽膜常用杂质(硼,磷,砷等)在氧化层中的扩散系数远小于在硅中的扩散系数，因此氧化层具有阻挡杂质向半导体中扩散的能力。

利用这一性质，在硅上的二氧化硅层上刻出选择扩散窗口，则在窗口区就可以向硅中扩散杂质，其它区域被二氧化硅屏蔽，没有杂质进入，实现对硅的选择性扩散。

1960年二氧化硅就已被用作晶体管选择扩散的掩蔽膜，从而导致了硅平面工艺的诞生，开创了半导体制造技术的新阶段。

同时二氧化硅也可在注入工艺中，作为选择注入的掩蔽膜。

作为掩蔽膜时，一定要保证足够厚的厚度，杂质在二氧化硅中的扩散或穿透深度必须要小于二氧化硅的厚度，并有一定的余量，以防止可能出现的工艺波动影响掩蔽效果。

2．1. 2缓冲介质层其一：硅与氮化硅的应力较大，因此在两层之间生长一层氧化层，以缓冲两者之间的应力，如二次氧化；其二：也可作为注入缓冲介质，以减少注入对器件表面的损伤。

第三章 扩散工艺在前面“材料工艺”一章，我们就曾经讲过一种叫“三重扩散”的工艺，那 是对衬底而言相同导电类型杂质扩散。

这样的同质高浓度扩散，在晶体管制造中 还常用来作欧姆接触，如做在基极电极引出处以降低接触电阻。

除了改变杂质浓 度，扩散的另一个也是更主要的一个作用，是在硅平面工艺中用来改变导电类型，扩散是一种普通的自然现象，有浓度梯度就有扩散。

扩散运动是微观粒子原 子或分子热运动的统计结果。

在一定温度下杂质原子具有一定的能量，能够克服 某种阻力进入半导体，并在其中作缓慢的迁移运动。

一．扩散定义在高温条件下，利用物质从高浓度向低浓度运动的特性，将杂质原子以一定 的可控性掺入到半导体中，改变半导体基片或已扩散过的区域的导电类型或表面 杂质浓度的半导体制造技术，称为扩散工艺。

二．扩散机构杂质向半导体扩散主要以两种形式进行：1．替位式扩散一定温度下构成晶体的原子围绕着自己的平衡位置不停地运动。

其中总有一 些原子振动得较厉害，有足够的能量克服周围原子对它的束缚，跑到其它地方， 而在原处留下一个“空位”。

这时如有杂质原子进来，就会沿着这些空位进行扩 散，这叫替位式扩散。

硼（B ）、磷（P ）、砷（As ）等属此种扩散。

2．间隙式扩散构成晶体的原子间往往存在着很大间隙，有些杂质原子进入晶体后，就从这 个原子间隙进入到另一个原子间隙，逐次跳跃前进。

这种扩散称间隙式扩散。

金、 铜、银等属此种扩散。

三．扩散方程扩散运动总是从浓度高处向浓度低处移动。

运动的快慢与温度、浓度梯度等 有关。

其运动规律可用扩散方程表示，具体数学表达式为：a N、 ——=D V 2N（3-1）a t在一维情况下，即为：a N a 2N ---- =D------- a t a x 2 式中：D 为扩散系数，是描述杂质扩散运动快慢的一种物理量；N 为杂质浓度；t 为扩散时间；x 为扩散到硅中的距离。

四．扩散系数杂质原子扩散的速度同扩散杂质的种类和扩散温度有关。
